Эффективное уличное освещение обеспечивает безопасность и комфорт на улицах. Важным компонентом системы является датчик света, который автоматически управляет включением и выключением светильников в зависимости от уровня освещенности. В статье рассмотрим схемы подключения различных типов датчиков света и предложим пошаговую инструкцию по их изготовлению и монтажу. Эта информация будет полезна как профессионалам, так и любителям, стремящимся оптимизировать освещение и снизить затраты на электроэнергию.

Варианты применения фотореле

Самый удобный способ – установить фонарь, который будет автоматически включаться при снижении уровня освещения на улице (в вечернее или ночное время). Если дополнить его датчиком движения, получится система освещения, которая также поможет сэкономить электроэнергию. Второй вариант – установка освещения в подъезде. В этом случае фотореле нужно разместить на улице в таком месте, чтобы оно не находилось в тени.

Почему бы не использовать вместо фотореле обычный таймер или систему, которая будет включать свет по расписанию? Дело в том, что время наступления сумерек меняется каждый месяц на 30 минут раньше или позже. Например, в апреле это происходит в 18:30, а в августе – уже в 21:30. Таким образом, вам пришлось бы каждый месяц (или даже каждую неделю) настраивать таймер и менять время включения. Датчики освещения лишены этого недостатка – они реагируют на уровень яркости и автоматически подстраиваются под изменения освещения.

Эксперты в области уличного освещения отмечают, что использование датчиков света значительно повышает энергоэффективность и удобство эксплуатации систем освещения. Правильные схемы подключения позволяют интегрировать датчики в уже существующие системы, что делает их установку более доступной для пользователей. Специалисты рекомендуют начинать с выбора подходящего датчика, учитывая его чувствительность и рабочий диапазон.

Самостоятельное изготовление таких устройств возможно, однако требует определенных знаний в электронике. Пошаговая инструкция монтажа включает в себя выбор места установки, подключение датчика к источнику питания и к светильникам, а также настройку его работы. Важно учитывать местные климатические условия и уровень освещенности, чтобы обеспечить оптимальную работу системы. Таким образом, грамотный подход к установке датчиков света может существенно улучшить качество уличного освещения и снизить затраты на электроэнергию.

https://youtube.com/watch?v=N0waFyfRx2I

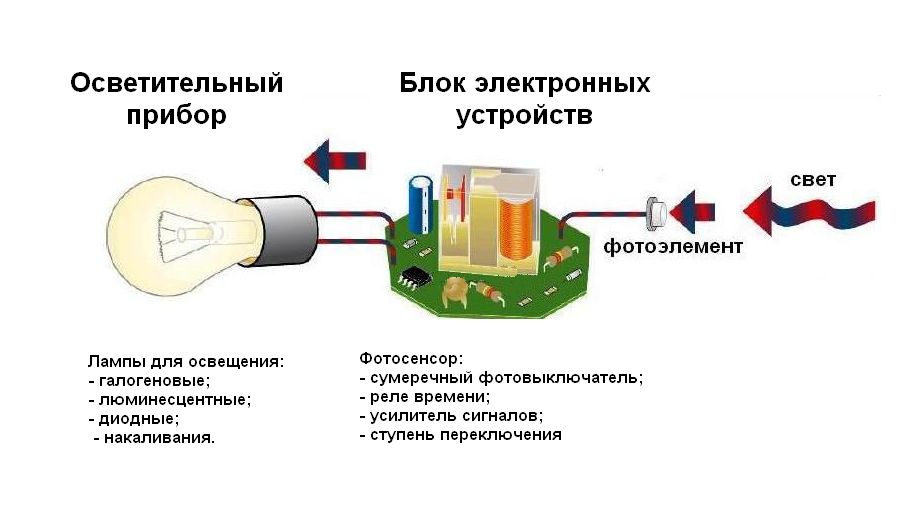

Принцип работы датчика света для уличного освещения

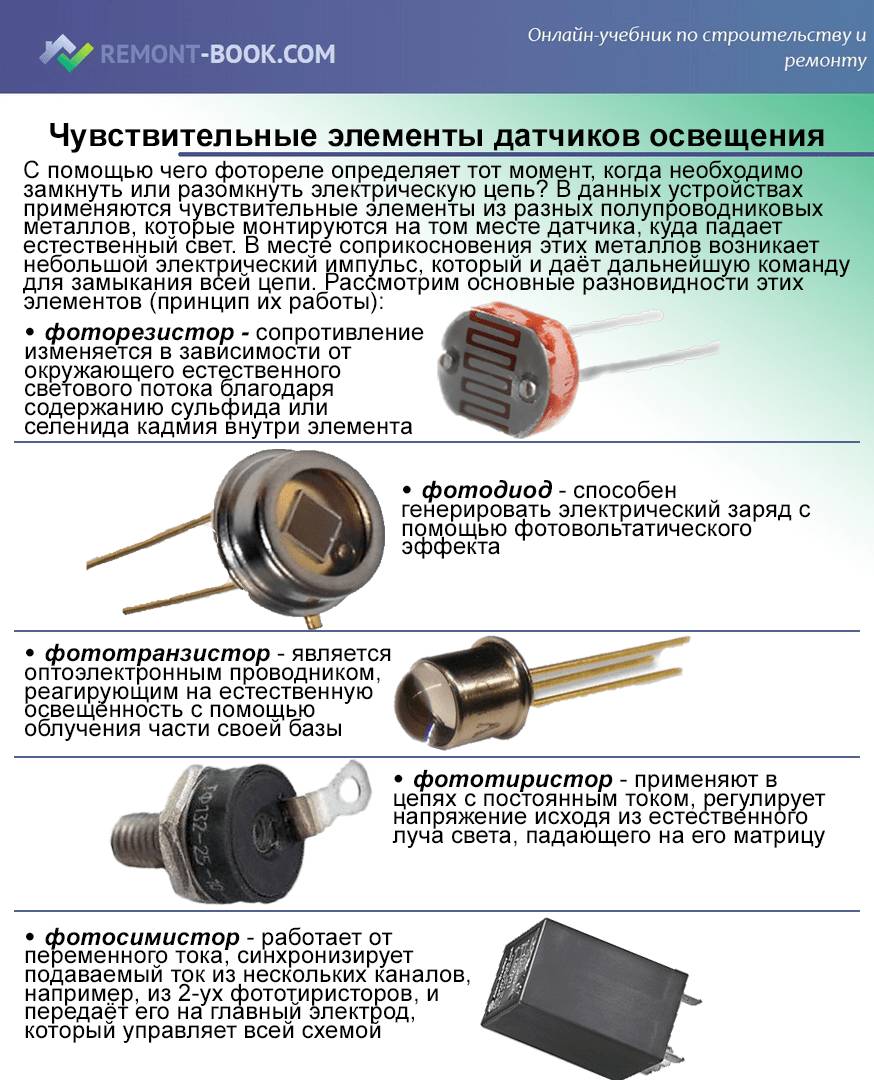

В основе датчика света – фоторезистор. Точно такой же устанавливается, например, в современных смартфонах – с его помощью гаджет определяет уровень яркости освещения и подстраивает интенсивность подсветки (экономит заряд аккумулятора). В датчиках света фоторезистор включен в схему автоматического тумблера – он включается или выключается при наступлении темноты. Использовать его можно не только для уличного освещения, а и, к примеру, для включения автоматического полива (в вечернее время суток).

Современные фотореле, реагирующие на интенсивность освещения, которые продаются в строительных магазинах, также снабжаются реостатом – с его помощью можно отрегулировать чувствительность фоторезистора. Такие модели и рекомендуется использовать, так как в зимнюю пору освещение на улице менее яркое. Без настройки чувствительности датчик будет срабатывать и днём.

Интересные факты

Вот несколько интересных фактов о датчиках света для уличного освещения:

1. Автоматизация освещения: Датчики света, или фоторезисторы, позволяют автоматизировать уличное освещение, включая и выключая лампы в зависимости от уровня естественного света. Это не только удобно, но и экономит электроэнергию, так как освещение включается только тогда, когда это действительно необходимо.

2. Схемы подключения: Существует множество схем подключения датчиков света, включая простые схемы с использованием реле и более сложные решения с микроконтроллерами, такими как Arduino. Это позволяет пользователям выбирать подходящий вариант в зависимости от их уровня подготовки и потребностей.

3. Самостоятельное изготовление: Создание собственного датчика света для уличного освещения — это увлекательный проект, который может быть выполнен с использованием доступных компонентов, таких как фоторезисторы, транзисторы и реле. Пошаговая инструкция может включать в себя выбор компонентов, сборку схемы и настройку, что делает этот процесс доступным даже для новичков в электронике.

Какие бывают фотореле

В магазинах можно найти два основных типа фотореле:

1. Классические фотореле.Эти устройства имеют простую конструкцию и ограниченный функционал. Они доступны по низкой цене, однако многие из них не позволяют регулировать реакцию на уровень внешнего освещения.
2. Сумеречное реле.Под этим названием скрываются более «умные» датчики, которые позволяют настраивать уровень срабатывания. Индикатор освещенности может быть выносным и подключаться через само реле. В сумеречных реле часто предусмотрена возможность подключения до 5 дополнительных индикаторов, для каждого из которых можно задать индивидуальные параметры срабатывания. Такие устройства стоят значительно дороже простых фотореле.

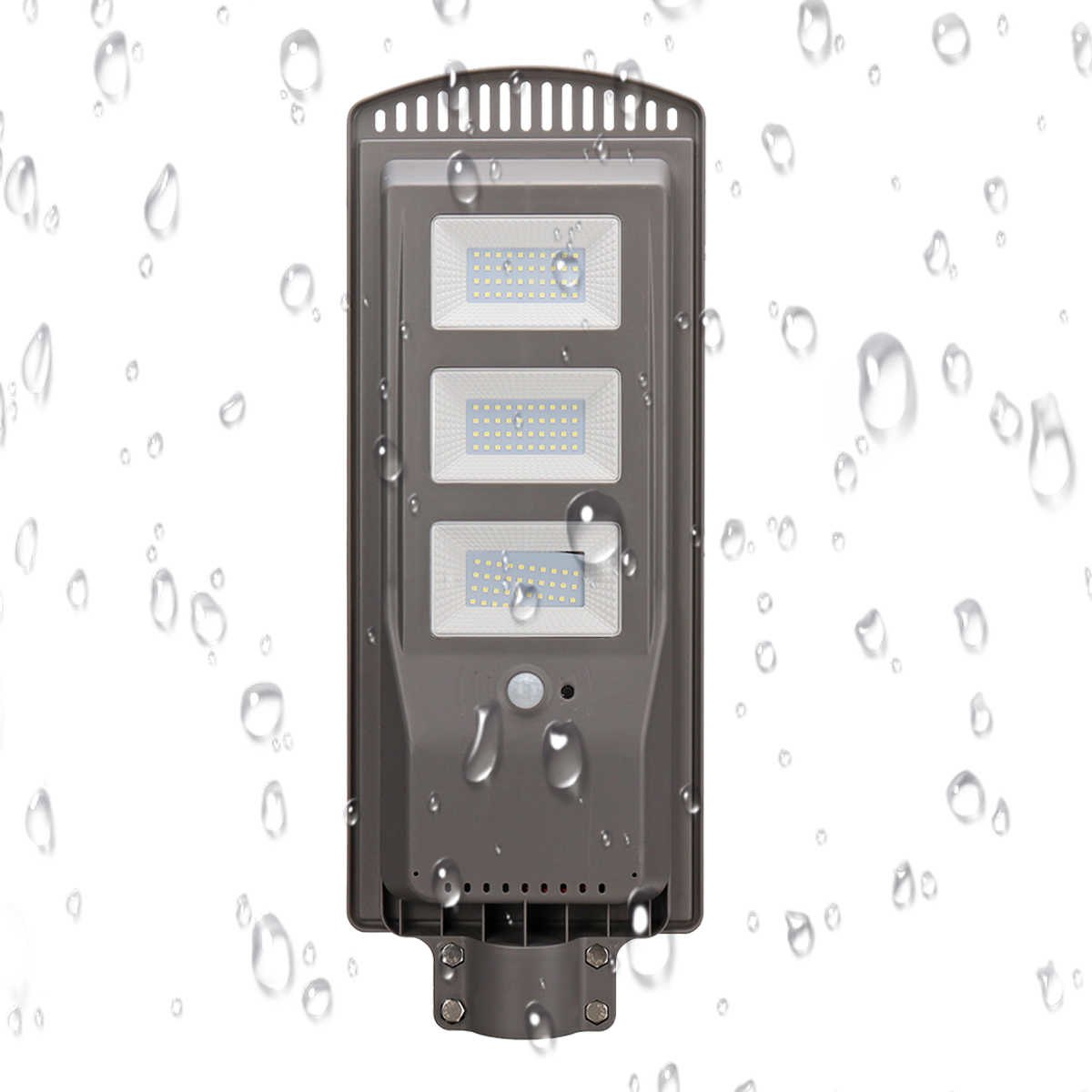

Какие степени защиты бывают у фотореле

Обозначается как IP 44, IP67, IP 69. Обращать внимание следует на последнюю цифру: чем она выше, тем лучше защита от влаги (первая цифра – это степень защиты от проникновения посторонних предметов). Соответственно, для установки датчика на улице следует отдавать предпочтение тем, у которых класс защиты 45 или выше. Более низкий класс подойдет только для установки в тех местах, которые тщательно защищены от попадания влаги.

Таблица 1. Степени защиты.

Ещё следует обращать внимание на температурный диапазон, при котором датчик срабатывает корректно. В большинстве моделей рабочая температура – от -20 до +50 градусов по Цельсию. При более низких температурах он может срабатывать некорректно. Связано это с изменением сопротивления полупроводникового фоторезистора при снижении температуры окружающей среды (будет включаться, даже если на улице очень ярко). В более современных датчиках для нивелирования такого недостатка имеются переключатели типа «зима-лето» – он включает в цепь дополнительный резистор.

По типу ламп

Простые фотореле с 3 контактами предназначены исключительно для подключения ламп накаливания. Энергосберегающие источники света (такие как светодиоды, галогенные, газоразрядные и люминесцентные лампы) можно подключать только через специальные адаптеры: для светодиодов требуется преобразователь в постоянный ток, а для люминесцентных и газоразрядных – пусковое реле, которое увеличивает «стартовый» ток. Многие современные энергосберегающие лампы уже оснащены встроенными блоками управления, что позволяет подключать их напрямую, если такой блок имеется.

Важно! Информация о совместимости датчиков освещения с различными типами ламп указывается производителем на упаковке. Там же можно найти данные о допустимой нагрузке на датчик (в Ваттах или Вольт-амперах). Что произойдет, если к датчику подключить несовместимую лампу? В лучшем случае освещение просто не включится. В худшем – возможен выход из строя лампы или реле из-за несовпадения токов (превышение допустимой нагрузки или напряжения).

По напряжению

Самые распространенные – на 12В и 220В. Первые рассчитаны на работу с постоянным током (можно запитать от автомобильного или любого другого аккумулятора), вторые – с переменным (подключаются к бытовой электросети или бензогенератору). Реле на 12В может понадобиться, к примеру, если в качестве уличного освещения будет использоваться светодиодная лента. В остальных случаях, как правило, используется датчик на 220В.

По методу управления

По методу управления датчики можно классифицировать следующим образом:

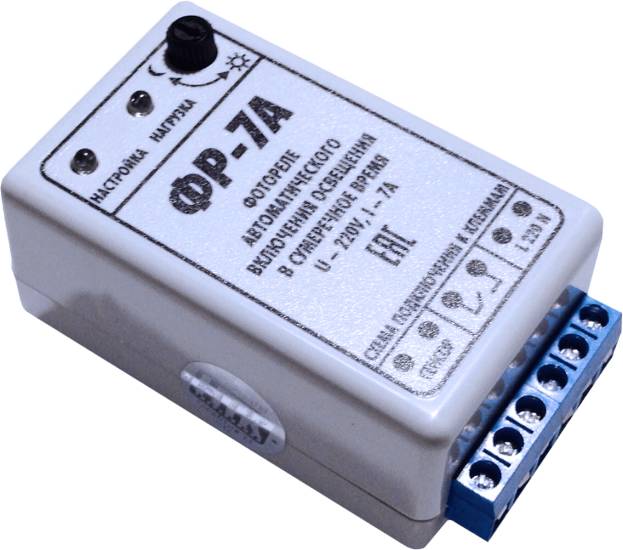

1. С принудительным отключением.Эти устройства продолжают функционировать после срабатывания до тех пор, пока не будет отключено питание или вручную не будет выключено реле.
2. С автоматическим отключением.По своей конструкции они аналогичны датчикам с принудительным отключением.
3. С функцией энергосбережения.Эти модели дополнительно оборудованы датчиком движения или звука. Они активируются только при обнаружении движения или постороннего шума. В отличие от других типов, такие датчики позволяют освещению работать короткими промежутками времени, что способствует экономии электроэнергии. Рекомендуется использовать их, если общее потребление уличного освещения превышает 300 – 500 Ватт*час.

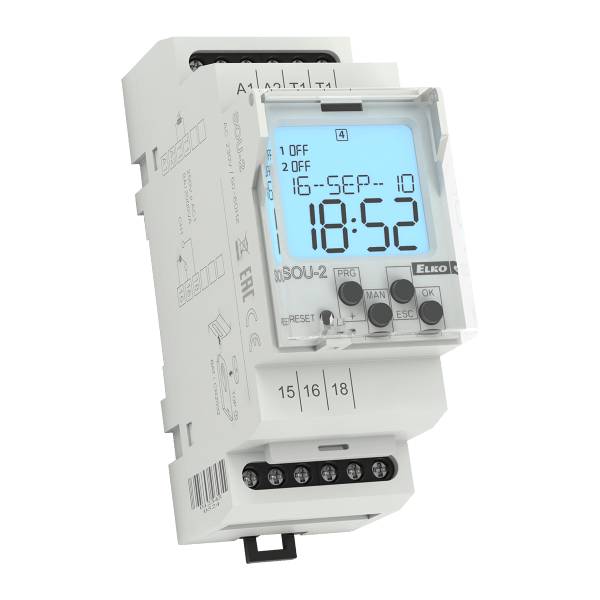

4. Программируемые.Это те самые сумеречные реле, которые предлагают множество настроек и возможностей для корректировки. Часто такие датчики оснащены дисплеем, несколькими дополнительными реостатами и тумблерами.

Классификация по мощности

Обозначается в киловаттах (кВт). В некоторых датчиках обозначается в ВА (вольт-ампер). Преобразовывается по формуле: 1000 ВА – это 1 кВт. Так как на вход датчика подают фазу – через него в буквальном смысле проходит весь ток, подаваемый на осветительные приборы. Указывается в кВт*ч. Чаще всего встречаются датчики с ограничением до 1,2,3, и 5 кВт. Для бытового применения применяются в большинстве случаев с ограничением до 1 и до 2 кВт.

Как правильно подобрать датчик по этому параметру? Суммировать потребление всех ламп освещения, которые планируется подключить к датчику освещения. Для «запаса мощности» рекомендуется оставить примерно 30 – 40% от исходной мощности. То есть, если у датчика предел в 1 кВт, то не рекомендуется его нагружать более 600 – 700 Вт*ч. В противном случае – он прослужит гораздо меньше времени из-за постоянного перегрева фоторезистора и диодного моста.

Узнайте, что такое проходной выключатель, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.

Цены на датчики включения света

Датчик света

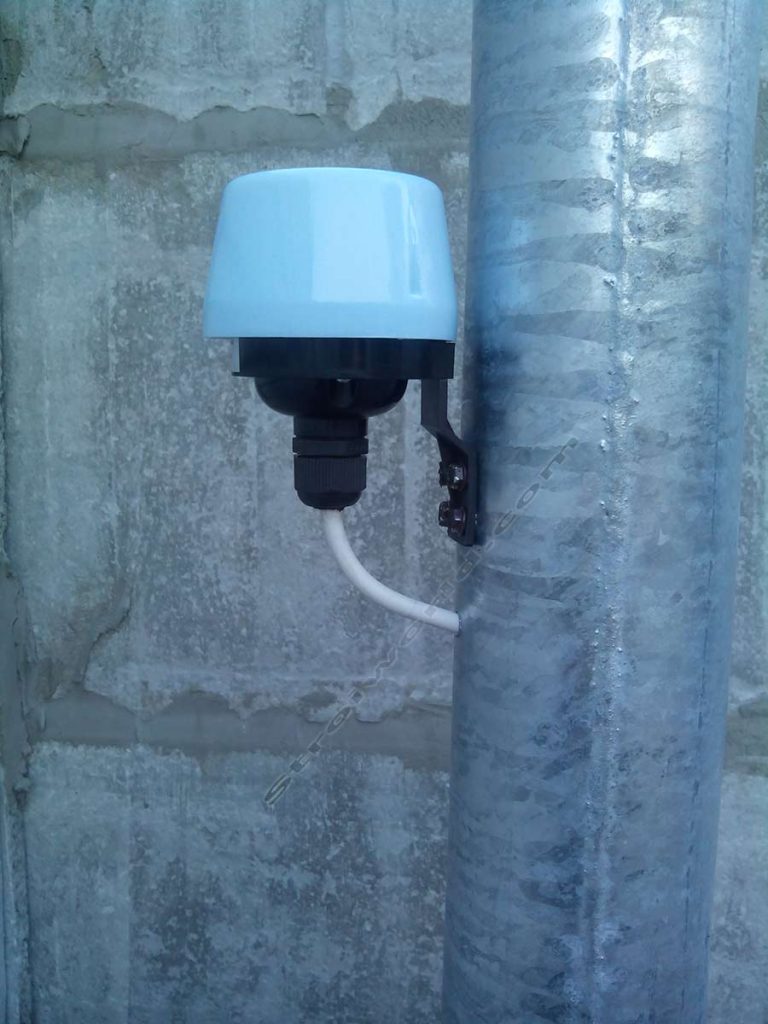

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео – Устройство сумеречного датчика и фотоэлемента

Если датчик не обладает защитой от влаги, его следует устанавливать исключительно в прозрачной герметичной капсуле. В этом случае отлично подойдет пластиковая бутылка или специализированные уличные боксы для электропроводки, которые имеют крепления для установки на кирпичных или бетонных стенах. Если же уровень защиты составляет IP67 или выше, то о влагозащите можно не беспокоиться.

Также стоит учесть следующие рекомендации:

• избегайте размещения датчика рядом с искусственными источниками света, держите его подальше от ламп и фонарей;
• устанавливайте на высоте не менее 2 метров, иначе на него могут воздействовать световые лучи от автомобилей;
• обеспечьте легкий доступ к датчику (или сенсору), чтобы регулярно очищать его от загрязнений и снега для поддержания корректной работы.

https://youtube.com/watch?v=aqwUTDS-ymc

Как сделать датчик освещения самостоятельно

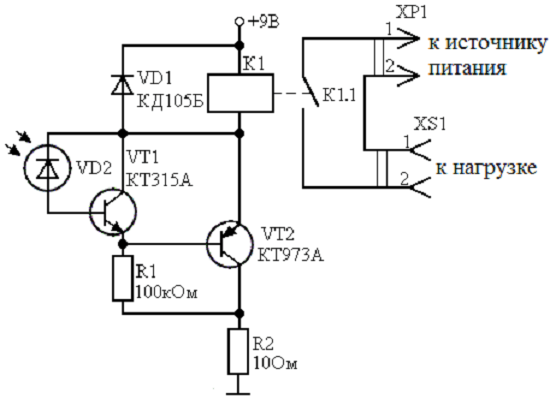

Датчик света для уличного освещения сделать самостоятельно вполне реально, потребуются лишь базовые навыки работы с паяльником, а также умение читать электрические схемы. Самый простой датчик состоит из двух транзисторов (типа КТ315Б), фоторезистора, переменного резистора (он же выступает в качестве реостата для регулировки уровня срабатывания), а также реле (3-контактный, 2-х контактный подойдет для реле с ручным выключением). Единственный недостаток такого датчика освещения – это высокая вероятность ложного срабатывания из-за самоиндукции. Устранить такой недочет можно с помощью диода, которые будет «обрывать» возникающий индукционный ток.

Совет! Где найти схемы таких устройств? Их полно на тематических форумах радиолюбителей. В качестве примера можно привести самые распространенные датчики для их сборки в домашних условиях.

Если с чтением схем дела обстоят не лучшим образом, то можно приобрести готовую плату, но без фоторезистора, приобрести в Китае – на том же Aliexpress таковых предлагается огромное количество по цене от 10 – 15 рублей и выше. Останется добавить только необходимый вариант фоторезистора и припаять 3 входных проводника (можно провод или клеммник – что кому удобней).

Также для датчика необходимо смастерить защитный корпус, обязательно прозрачный, чтобы пропускать солнечные лучи к фоторезистору. Опять же – для этой цели подойдет пластиковая бутылка или стеклянная банка.

Видео – Датчик света своим руками из комплектующих

https://youtube.com/watch?v=5nVgqFhQFHE

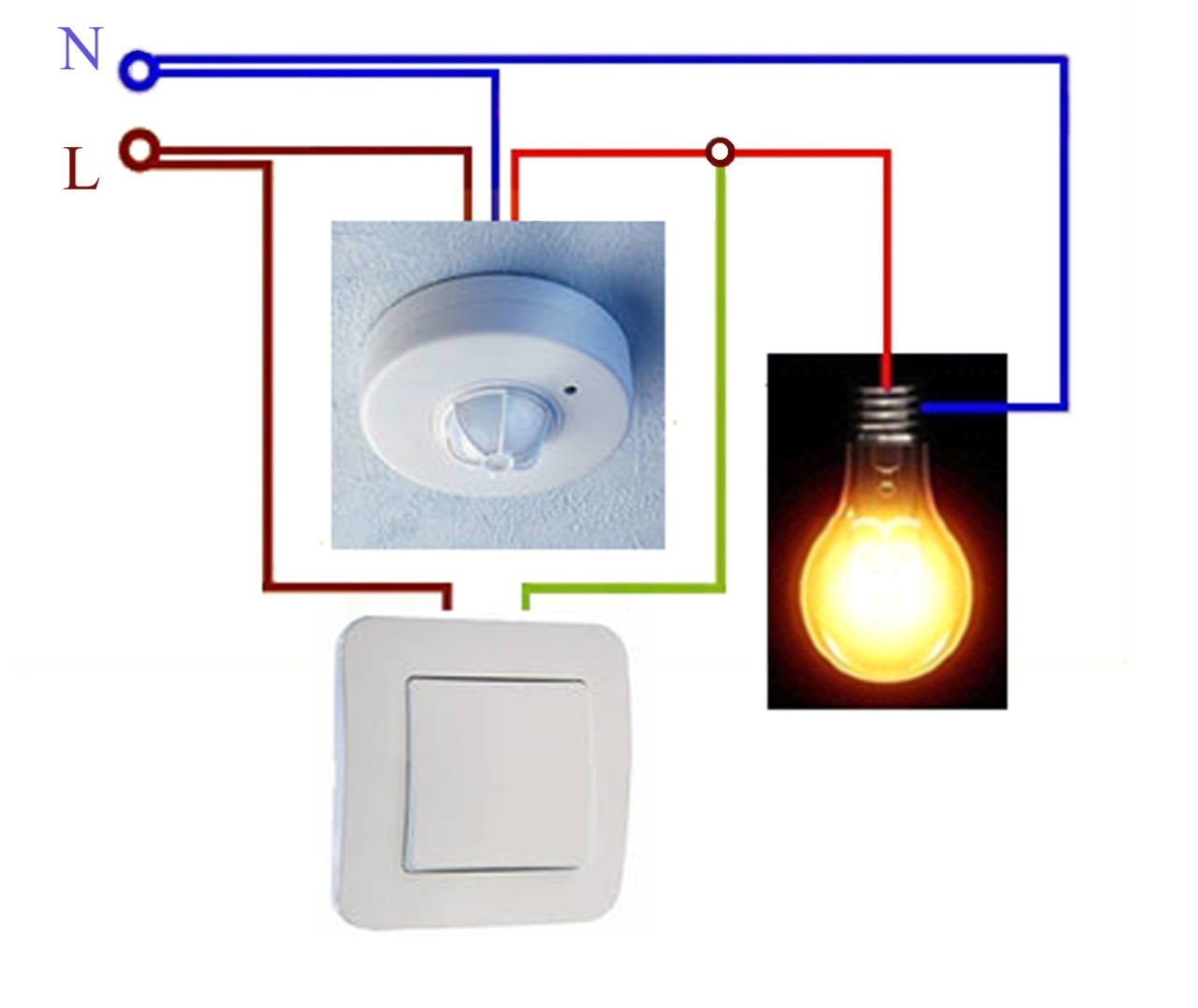

Схема подключения датчика освещения – пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

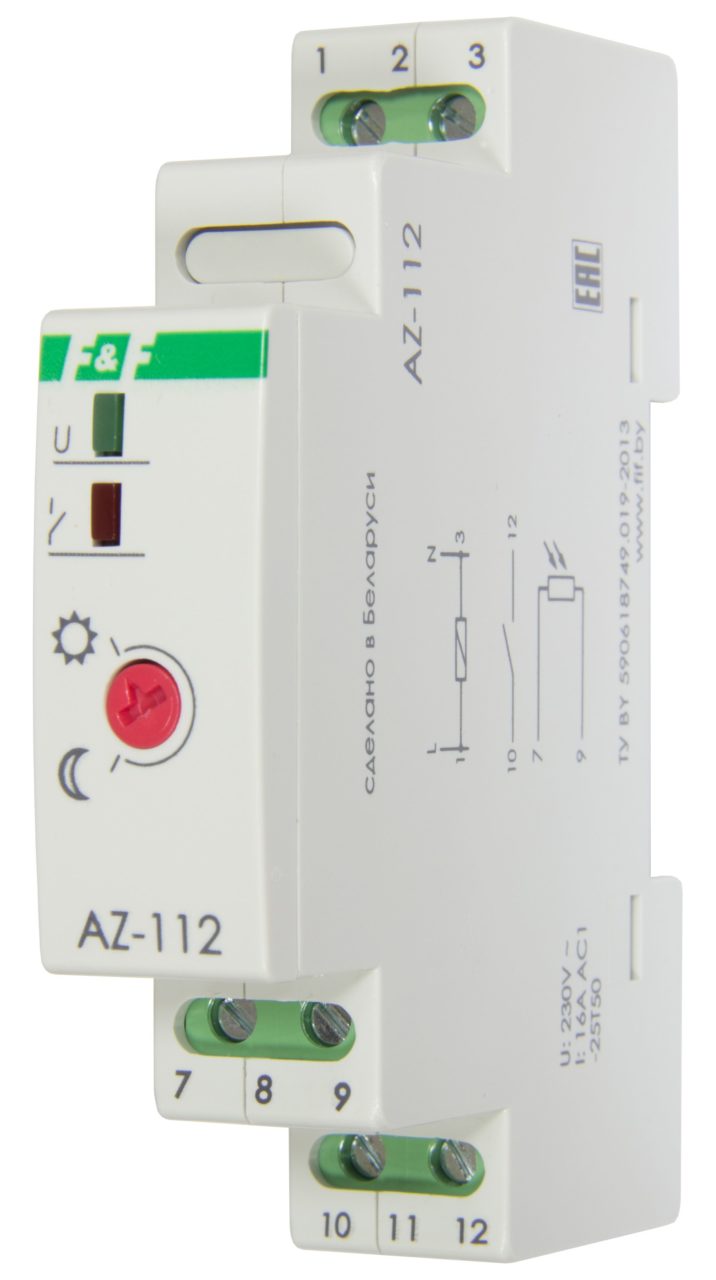

Внимание! Если производится подключение мощного фонаря (прожекторы, лампы накаливания мощностью 250 Ватт или более), то в схему добавляется магнитный пускатель – он как раз и рассчитан на прохождение через датчик пускового тока. Во многих сумеречных реле он предустановлен (указано в инструкции).

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Цены на аккумуляторные отвертки

Итак, процесс подключения датчика можно разбить на несколько этапов:

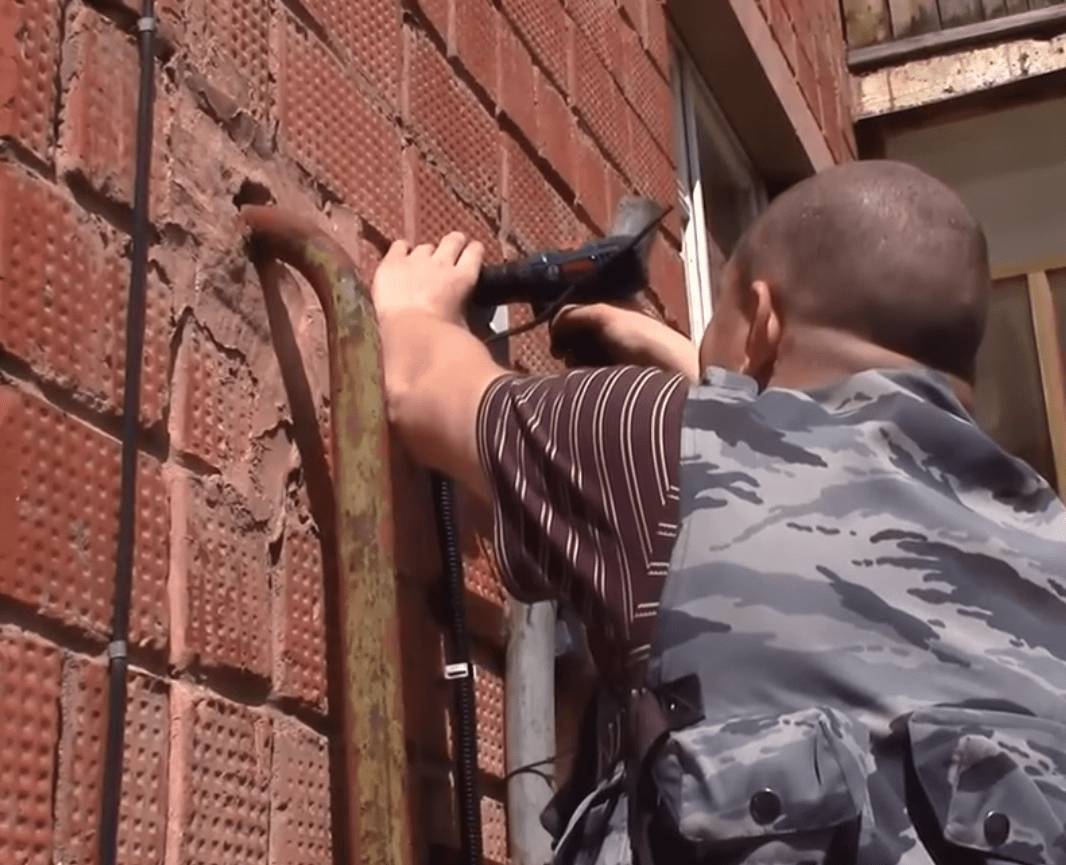

Шаг 1. Подведите электропитание к месту, где будет установлен датчик. Вам понадобятся фаза и ноль. Не обязательно проводить проводку от щитка, если общая нагрузка не превышает 0,5 – 1 кВт.

Шаг 2. Организуйте электропроводку для подключения освещения (если используется одно фотореле, то вывод с одной линии следует направить в распределительную коробку). Фаза выводится с места подключения фотореле, а ноль подводится от щитка или другой линии электропроводки.

Шаг 3. Подключите фотореле согласно схеме, приведенной в инструкции (не забудьте предварительно отключить питание).

Шаг 4. Соедините выход датчика с линией освещения (выход – это фаза).

Шаг 5. Проведите тестовое включение линии.

Шаг 6. Убедитесь в работоспособности датчика и при необходимости отрегулируйте уровень срабатывания.

Обзор популярных моделей датчиков уличного освещения

Что касательно производителей, то спросом пользуется продукция следующих брендов:

• Elko-EP;
• Euroelectric;
• Hager;
• Theben;
• ПромАвтоматика.

Во многих интернет-магазинах самыми продаваемыми являются следующие модели:

1. Euroelectric 10А NEW.Пластиковый корпус, есть настенное крепление, подходит для подключения одной линии. Максимальная сила тока – 10А, рабочая – до 6А (1,3кВт). Из настроек – только регулятор чувствительности. Одна из самых простых моделей, но весьма надежная. Средняя цена – 600 рублей.
2. ПромАвтоматика ФРА 1-10.Универсальное реле, подходит не только для уличного освещения, а для включения любых электрических приборов. Максимальная сила тока – 10А, стоимость – 400 рублей.
3. Theben LUNA 122 top2. Сумеречное реле с креплением под DIN-рейку. Профессиональная модель, масса настроек (чувствительность, отсрочка срабатывания, подключение дополнительных датчиков, функция таймера и так далее). Может использоваться для контроля уличного освещения на огромных участках с подключением в несколько раздельных линий. Средняя цена – 17 тысяч рублей.
4. Eurolamp ST-303WSR.Есть регулировка порога срабатывания, максимальная сила тока – 25А. Но обладает низкой защитой от проникновения влаги, поэтому устанавливается только в сухих местах или в защитный корпус. Средняя цена – 350 рублей.

Кстати, если изготавливать фотореле самостоятельно, то обойдется оно всего в 50 – 100 рублей – именно столько стоят все необходимые комплектующие в магазинах радиотоваров.

Заключение

Также рекомендуем ознакомиться с материалом на тему – Как установить датчик движения для освещения, где мы подробно рассмотрели доступные варианты монтажа как внутри помещений, так и на улице.

В итоге, датчик освещения с технической точки зрения является довольно простым устройством. Это аналог автоматического выключателя, но вместо обычного индикатора в нем применяется фоторезистор, который реагирует на уровень окружающего света. При правильной эксплуатации (с учетом энергосберегающего режима и датчика движения) можно сэкономить более 2 тысяч рублей на постоянном уличном освещении в течение года, что делает это устройство быстроокупаемым.

Советы по выбору и установке датчика света

Выбор и установка датчика света для уличного освещения — это важный этап, который может значительно повысить удобство и эффективность освещения на вашем участке. Ниже представлены ключевые аспекты, на которые стоит обратить внимание при выборе и установке датчика света.

1. Определение типа датчика

Существует несколько типов датчиков света, каждый из которых имеет свои особенности и предназначение. Наиболее распространенные из них:

• Фотодатчики — реагируют на уровень освещенности и автоматически включают или выключают свет в зависимости от условий окружающей среды.
• Датчики движения — активируют освещение при обнаружении движения в зоне действия датчика. Это позволяет экономить электроэнергию и увеличивает безопасность.
• Комбинированные датчики — объединяют функции фотодатчиков и датчиков движения, что делает их универсальными для различных условий эксплуатации.

2. Условия эксплуатации

При выборе датчика важно учитывать условия, в которых он будет использоваться. Например, если датчик будет установлен на открытом воздухе, он должен быть защищен от влаги и пыли. Обратите внимание на степень защиты (IP), которая указывает на устойчивость устройства к внешним воздействиям. Для уличного использования рекомендуется выбирать устройства с классом защиты не ниже IP65.

3. Установка датчика

Правильная установка датчика света — залог его эффективной работы. Вот несколько рекомендаций по установке:

• Выбор места установки: Датчик должен быть установлен в таком месте, чтобы он мог свободно реагировать на изменения освещенности и движение. Избегайте установки в местах, где на датчик могут влиять тени от деревьев или зданий.
• Высота установки: Оптимальная высота для установки датчика составляет 2-3 метра от уровня земли. Это обеспечит максимальную чувствительность к движению и освещенности.
• Угол наклона: Убедитесь, что датчик установлен под правильным углом, чтобы он мог охватывать необходимую зону. Обычно угол наклона составляет 30-45 градусов.

4. Подключение датчика

Перед подключением датчика света обязательно ознакомьтесь с инструкцией производителя. В большинстве случаев подключение осуществляется по следующей схеме:

• Убедитесь, что питание отключено перед началом работ.
• Подключите провода согласно схеме: обычно это фаза (L), ноль (N) и провод для подключения освещения (L1).
• Проверьте правильность подключения и заизолируйте все соединения.

5. Настройка датчика

После установки датчика необходимо произвести его настройку. Большинство моделей имеют регуляторы, позволяющие настроить уровень освещенности, при котором датчик будет срабатывать, а также время, в течение которого свет будет включен после срабатывания. Рекомендуется провести несколько тестов, чтобы определить оптимальные параметры для вашего участка.

6. Обслуживание и проверка работоспособности

Регулярно проверяйте работоспособность датчика, особенно после сильных дождей или снегопадов. Убедитесь, что на его поверхности нет грязи или снега, которые могут повлиять на его работу. При необходимости очищайте датчик мягкой тканью.

Следуя этим рекомендациям, вы сможете выбрать и установить датчик света, который будет эффективно работать и обеспечивать безопасность и комфорт на вашем участке.

Вопрос-ответ

Как выбрать подходящий датчик света для уличного освещения?

При выборе датчика света для уличного освещения стоит обратить внимание на его чувствительность, диапазон работы, тип питания и защиту от влаги. Также важно учитывать, какие условия эксплуатации будут у устройства, например, наличие прямых солнечных лучей или сильного ветра.

Можно ли самостоятельно изготовить датчик света для уличного освещения?

Да, самостоятельно изготовить датчик света вполне возможно. Для этого потребуется фотосенсор, реле, а также некоторые компоненты для сборки схемы, такие как резисторы и конденсаторы. В интернете можно найти множество схем и инструкций, которые помогут в этом процессе.

Как правильно установить датчик света на улице?

Установка датчика света начинается с выбора правильного места, где он будет защищен от прямых солнечных лучей и осадков. Затем необходимо закрепить его на стене или столбе, подключить к электросети согласно схеме, и протестировать его работу, чтобы убедиться, что он реагирует на изменения освещенности.

Советы

СОВЕТ №1

Перед началом монтажа датчика света, тщательно изучите его технические характеристики и совместимость с вашим освещением. Убедитесь, что выбранный вами датчик подходит для работы с типом ламп, которые вы собираетесь использовать, будь то светодиоды, галогенные или другие источники света.

СОВЕТ №2

При самостоятельном изготовлении схемы подключения, используйте качественные компоненты и следуйте схемам, представленным в руководствах. Это поможет избежать ошибок и обеспечит надежную работу вашего освещения. Не забывайте про защиту от влаги, особенно если датчик будет установлен на улице.

СОВЕТ №3

При монтаже датчика света выбирайте место, где он будет максимально эффективно реагировать на изменение освещенности. Избегайте установки в местах, где на датчик могут влиять прямые солнечные лучи или искусственные источники света, такие как уличные фонари, чтобы избежать ложных срабатываний.

СОВЕТ №4

После установки датчика, проведите тестирование его работы в различных условиях освещения. Это поможет убедиться, что он правильно реагирует на изменения света и корректно управляет освещением. При необходимости отрегулируйте чувствительность датчика для достижения оптимальных результатов.
