Двухтрубная система отопления — популярное решение для обогрева частных домов благодаря эффективности и гибкости управления температурой. В статье рассмотрим устройство, принцип работы, основные схемы и особенности монтажа этой системы. Понимание ее функционирования поможет вам осознанно организовать отопление в доме, обеспечив комфорт и экономию ресурсов.

Общие сведения о двухтрубной системе отопления

Любая система отопления, использующая жидкий теплоноситель, включает один или несколько замкнутых контуров, которые соединяют радиаторы и котел.

В двухтрубной системе горячий теплоноситель подается по одной трубе, а возвращается по другой, что и объясняет название данной схемы.

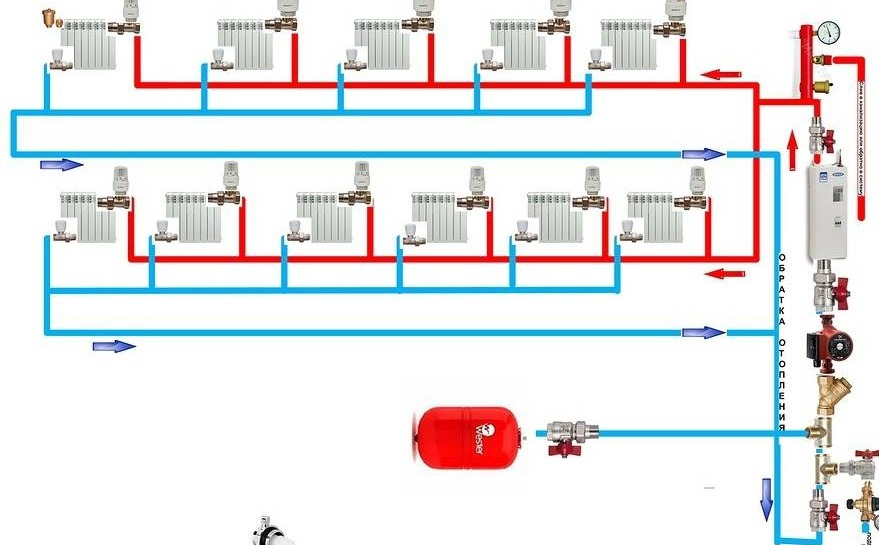

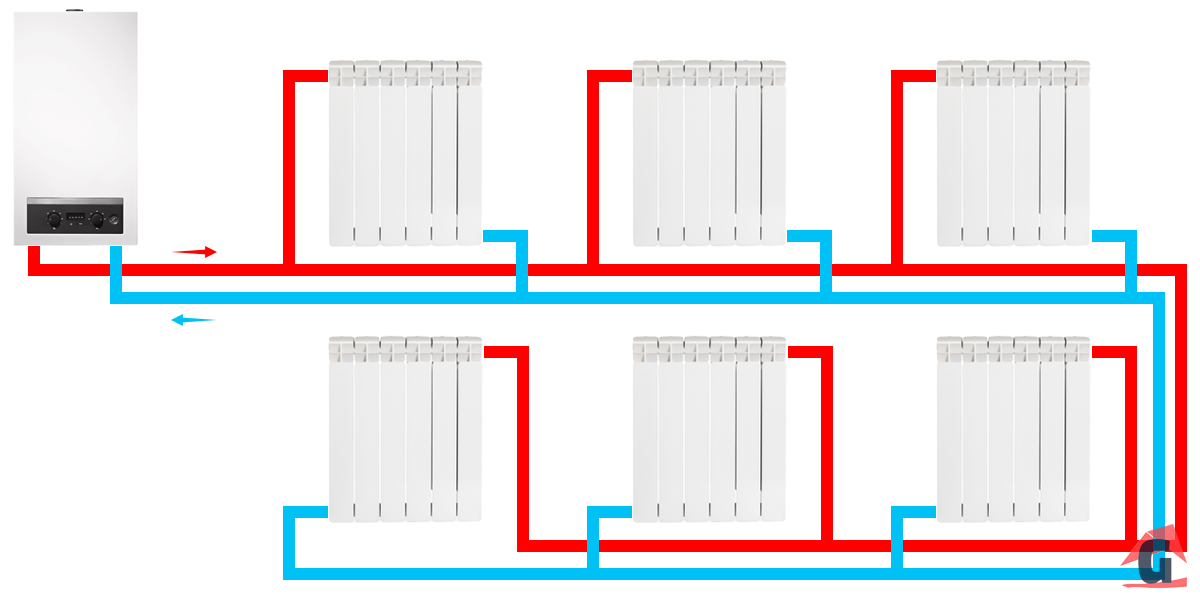

Схема стандартной двухтрубной системы отопления в частном доме.

Признаки классификации:

1. Способ движения теплоносителя – самотечный и принудительный.
2. Конструкция – открытая или закрытая, горизонтальная или вертикальная.
3. Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя различные характеристики, можно достичь оптимального соответствия условиям эксплуатации.

Эксперты в области отопительных систем отмечают, что двухтрубная система является одним из наиболее эффективных решений для частных домов. Она обеспечивает равномерное распределение тепла по всем помещениям, что особенно важно в условиях холодного климата. В отличие от однотрубных систем, где теплоноситель движется последовательно, двухтрубная схема позволяет каждому радиатору получать необходимое количество горячей воды, что значительно повышает комфорт.

Среди особенностей двухтрубной системы специалисты выделяют возможность регулировки температуры в каждом помещении, что достигается за счет установки терморегуляторов. Также стоит отметить, что такая система менее подвержена образованию воздушных пробок и более проста в обслуживании. Однако, несмотря на свои преимущества, установка двухтрубной системы требует более значительных затрат на материалы и монтаж, что может стать решающим фактором для некоторых владельцев.

Система отопления частного дома. Какую выбрать схему?

Почему выбирают такую систему

Двухтрубное водяное отопление постепенно заменяет традиционные однотрубные системы, и это не случайно — его преимущества очевидны и значительны:

• Каждый радиатор в системе получает теплоноситель с одинаковой температурой, что обеспечивает равномерное отопление.

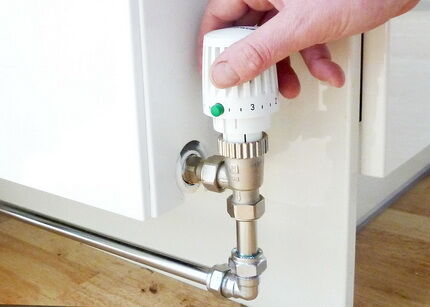

• Возможность регулировки температуры для каждого отдельного радиатора. Владельцы могут установить термостаты на каждую батарею, что позволяет достичь желаемого уровня тепла в помещении, не влияя на теплоотдачу остальных радиаторов.
• Небольшие потери давления в системе. Это позволяет использовать экономичные циркуляционные насосы с низкой мощностью.
• В случае поломки одного или нескольких радиаторов система продолжает функционировать. Запорная арматура на подводящих трубах дает возможность проводить ремонтные работы без остановки отопления.
• Возможность установки в зданиях любой этажности и площади. Достаточно выбрать подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность установки и более высокую стоимость по сравнению с однотрубными конструкциями, что связано с необходимостью прокладывать двойное количество труб.

Тем не менее, стоит отметить, что для создания двухтрубной системы используются трубы и комплектующие меньшего диаметра, что позволяет сэкономить средства. В итоге общая стоимость системы оказывается не намного выше, чем у однотрубного варианта, при этом преимущества значительно превышают недостатки.

Одним из ключевых достоинств двухтрубной отопительной системы является возможность эффективной регулировки температуры в помещениях.

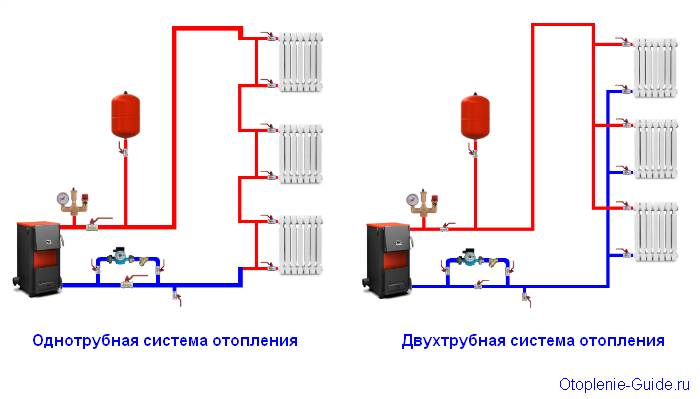

Характеристика	Однотрубная система	Двухтрубная система
Принцип работы	Теплоноситель последовательно проходит через все радиаторы, постепенно остывая.	Теплоноситель подается к каждому радиатору по одной трубе и отводится по другой.
Температура радиаторов	Последние радиаторы холоднее первых.	Температура всех радиаторов примерно одинакова.
Регулировка температуры	Сложная, влияет на все радиаторы.	Простая, можно регулировать каждый радиатор отдельно.
Расход труб	Меньше, одна труба для подачи и отвода.	Больше, две трубы для подачи и отвода.
Гидравлическое сопротивление	Высокое, особенно при большом количестве радиаторов.	Ниже, более равномерное распределение теплоносителя.
Сложность монтажа	Проще, меньше труб и соединений.	Сложнее, больше труб и соединений.
Стоимость	Дешевле (материалы и монтаж).	Дороже (материалы и монтаж).
Эффективность	Ниже, неравномерный прогрев помещений.	Выше, равномерный и эффективный прогрев.
Применение	Небольшие дома, дачи, где не требуется точная регулировка.	Частные дома любой площади, где важен комфорт и экономия.
Схемы подключения	Ленинградка, тупиковая, попутная.	Тупиковая, попутная (Тихельмана), коллекторная (лучевая).
Возможность отключения радиатора	Затруднительно без влияния на другие.	Легко, без влияния на другие радиаторы.

Интересные факты

Вот несколько интересных фактов о двухтрубной системе отопления в частных домах:

1. Эффективность и равномерность отопления: Двухтрубная система обеспечивает более равномерное распределение тепла по всем радиаторам в доме. В отличие от однотрубной системы, где теплоноситель проходит через все радиаторы последовательно, в двухтрубной системе каждый радиатор подключен к отдельным трубам для подачи и обратки теплоносителя. Это позволяет избежать перепадов температуры между радиаторами и обеспечивает комфортные условия в каждом помещении.

2. Гибкость в проектировании: Двухтрубные системы отопления предлагают большую гибкость в проектировании и установке. Их можно легко адаптировать под различные планировки и размеры помещений. Кроме того, такая система позволяет добавлять или удалять радиаторы без значительных изменений в общей схеме, что делает её идеальной для модернизации существующих систем отопления.

3. Возможность регулировки температуры: В двухтрубной системе можно установить терморегуляторы на каждом радиаторе, что позволяет индивидуально настраивать температуру в разных помещениях. Это не только повышает комфорт, но и способствует экономии энергии, так как можно отключать или уменьшать подачу тепла в тех помещениях, где это не требуется.

Виды двухтрубной системы отопления

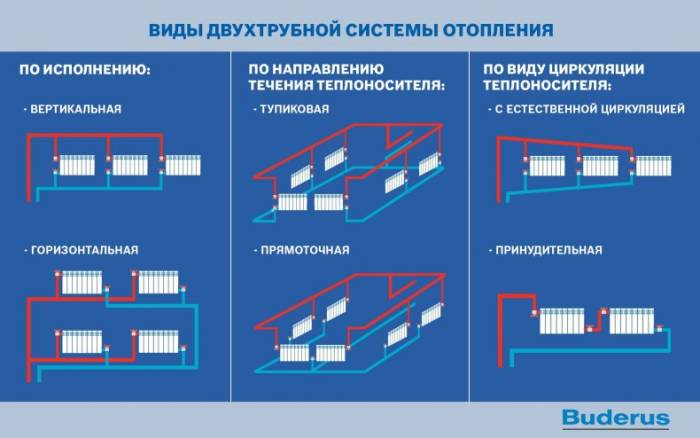

Существует несколько типов отопительных систем:

1. Открытая система с баком для регулирования температуры.
2. Закрытая циркуляционная система.

Открытая отопительная разводка

Этот тип отопительной системы является самым экономичным и простым вариантом. Для обеспечения надежной и длительной работы установки необходимо установить расширительный бак. В открытой системе отопления жидкость имеет выход в атмосферу, что приводит к потере части её объёма. Из этого следует два недостатка данной системы:

• Испарение воды приводит к снижению её уровня, что может вызвать закипание. Если уровень жидкости не будет своевременно восстановлен, существует риск быстрого выхода из строя бака.
• Второй недостаток заключается в том, что в качестве теплоносителя может использоваться только вода, поскольку её контакт с атмосферой делает использование других жидкостей небезопасным.

Закрытая циркуляционная система

Данная отопительная система обладает рядом преимуществ по сравнению с первым типом теплообменной установки. Закрытый расширительный бак позволяет применять не только один тип жидкости для передачи тепла.

При использовании незамерзающего теплоносителя, такая отопительная система способна справляться с самыми низкими температурами.

Для регулировки теплового режима в этом случае применяются мембранные баки, в которых жидкость не испаряется, что исключает необходимость постоянного контроля со стороны владельца.

Виды систем с подачей и обраткой

Двухтрубная система имеет множество вариантов, которые можно классифицировать по различным критериям. Давайте рассмотрим основные из них.

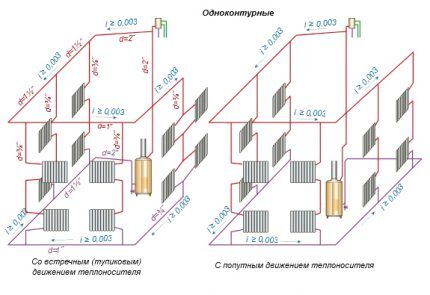

С естественной циркуляцией

Такой тип конструкции иногда используется для обогрева частных домов. В случае двухтрубной системы ее работа возможна только при верхней подаче. Это приводит к различным недостаткам и неудобствам. Данная отопительная система не является оптимальной для зданий с большой горизонтальной площадью. Чаще всего она применяется в одноэтажных домах с множеством последовательно расположенных комнат.

Существует две основные причины:

1. Для эффективного отопления с естественной циркуляцией необходимо поддерживать уклон подающей и обратной труб, что сложно реализовать на больших расстояниях.
2. Низкое давление в системе ограничивает возможность установки котла на расстоянии более 30 метров от самого дальнего радиатора. На практике же стоит рассчитывать на расстояние около 25 метров.

Система с естественной циркуляцией отлично подходит для домов с компактным расположением комнат, включая двухэтажные здания.

Система с принудительной циркуляцией

Такой вид отопления считается самым современным и эффективным. Перемещение теплоносителя по трубопроводам осуществляется благодаря давлению, создаваемому электрическим насосом.

Преимущества данной системы:

1. Высокая эффективность функционирования.
2. Не нарушает общий стиль интерьера помещения.
3. Обеспечивает быстрое и равномерное прогревание всех радиаторов.
4. Постоянное давление в системе позволяет применять современные механические устройства для регулировки температуры.
5. Этажность отапливаемого здания зависит исключительно от мощности насоса.
6. Открывает более широкие возможности для горизонтальной разводки.

Последний пункт является особенно важным при проектировании системы отопления. Речь идет о способе прокладки труб к радиаторам. Правильный выбор оптимального варианта не только повысит эффективность обогрева помещений, но и позволит значительно сэкономить.

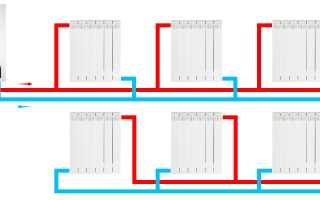

Тупиковые ветви

Типичный пример реализации данной схемы представлен на иллюстрации. Здесь изображены две тупиковые ветви, каждая из которых включает по 6 радиаторов. На практике количество радиаторов может варьироваться. Данная схема также известна как схема с встречными потоками, что объясняется тем, что в каждой ветви потоки в «подаче» и «обратке» движутся в противоположных направлениях.

Тупиковая разводка считается одной из самых распространенных. Ее популярность в значительной степени обусловлена простотой установки.

К основным недостаткам можно отнести:

1. Использование труб различного диаметра при монтаже. Подающая и обратная трубы уменьшаются в диаметре по мере приближения к последнему радиатору в ветви.
2. Необходимость тщательной балансировки системы. В некоторых случаях один радиатор может «зашунтировать» остальные, что приводит к тому, что вся ветвь будет работать только через него. Достичь равновесия можно, регулируя потоки с помощью вентилей.
3. Сложность в настройке оптимальной температуры в каждой комнате.

Лучевой способ подключения

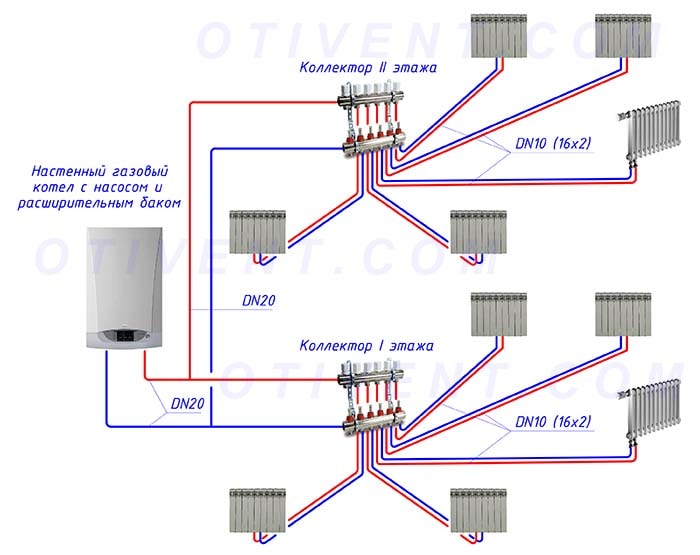

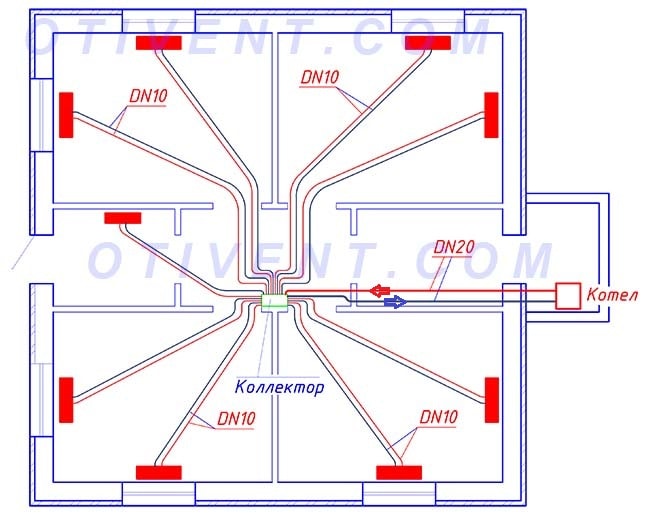

Этот современный тип двухтрубной системы водяного отопления включает в себя следующие компоненты:

• обогревательные устройства – это могут быть стандартные радиаторы, внутрипольные конвекторы или отдельные контуры теплых полов;
• два коллектора – подающий и обратный, оснащенные расходомерами и термостатическими клапанами;
• индивидуальные двухтрубные подводки, которые прокладываются от коллектора к обогревателям по наиболее короткому маршруту (под полом, потолком или в перекрытиях).

Если радиаторные подводки имеют значительную длину, рекомендуется увеличить их диаметр до 20 мм (внутренний DN15).

Коллектор, размещенный в удобном для доступа месте, обеспечивает подачу и возврат воды к котлу по двум основным трубопроводам. С помощью вентилей можно регулировать поток теплоносителя к каждому радиатору. Установка термоголовок RTL или сервоприводов на клапаны коллектора позволит автоматизировать регулировку температуры в каждой комнате и в здании в целом.

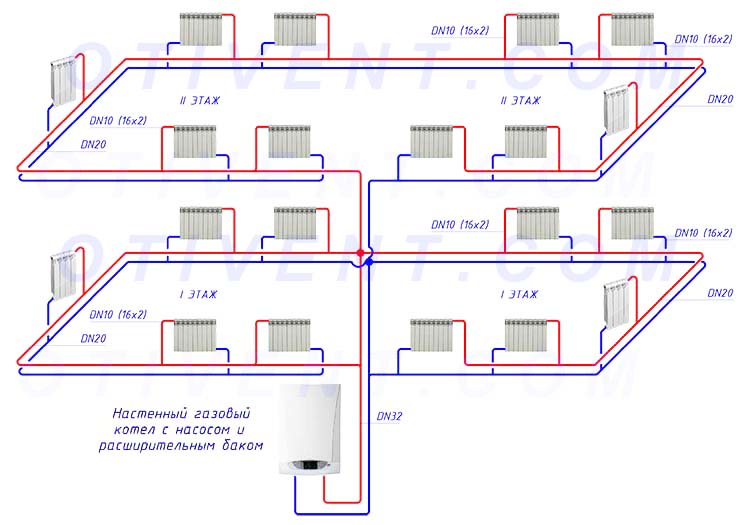

Кольцо Тихельмана

Общий принцип функционирования данной схемы аналогичен тупиковой разводке, однако метод распределения и возврата теплоносителя отличается по трем ключевым аспектам:

1. Каждый отопительный контур образует замкнутое кольцо.
2. Подключение радиаторов осуществляется следующим образом: первый радиатор на подаче становится последним в обратной линии. В свою очередь, конечный радиатор раздающей магистрали служит первым для обратного потока.
3. Вода в обоих трубопроводах движется в одном направлении, что и дало системе название – попутная.

Кольцевая двухтрубная разводка особенно эффективна при наличии большого количества отопительных приборов.

Система Тихельмана предполагает горизонтальную нижнюю разводку, которая может быть скрыта под полом или, реже, открыто размещена вдоль стен. Также возможно расположение кольца под перекрытием, что позволяет скрыть трубы за натяжными потолками или в подвале, а подводки вывести к радиаторам.

Одной из особенностей кольцевой «попутки» является практически идеальное гидравлическое равновесие. Важно отметить, что теплоноситель преодолевает одинаковое расстояние до всех радиаторов и обратно. Эта схема способна обеспечить необходимый расход воды для 10 и более радиаторов с минимальной необходимостью в балансировке.

Автор видео наглядно демонстрирует работу системы, однако его сравнение не совсем корректно – правильно отбалансированные ветви способны распределять тепло не хуже, чем «попутка».

Двухтрубная система отопления, разные схемы (схема Тихельмана)

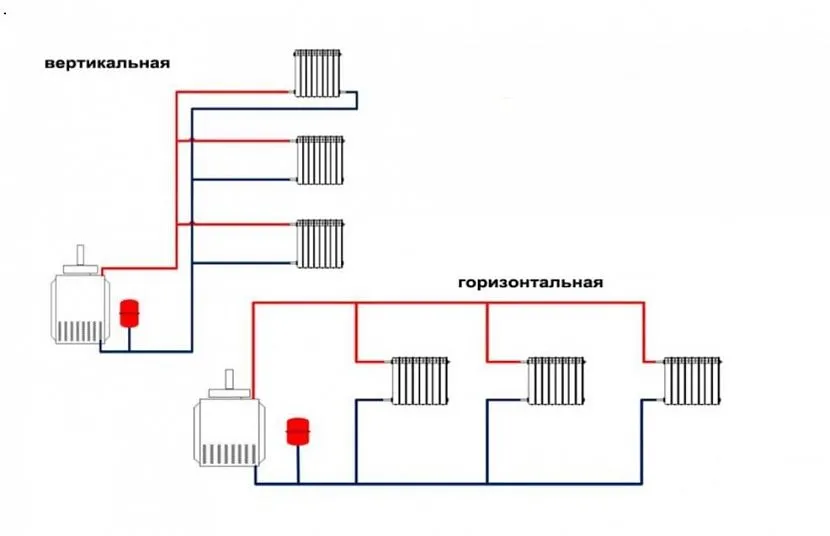

Горизонтальная и вертикальная

Горизонтальные двухконтурные системы отопления являются наиболее распространённым вариантом для одноэтажных загородных домов. Этот метод обладает множеством преимуществ:

• Возможность отключения отдельных комнат от общей системы, что удобно при проведении ремонтных работ.
• Регулировка температуры в разных помещениях.
• Индивидуальная разработка проекта для каждого отдельного помещения.
• Организация обогрева пола по технологии «тёплый пол».

Полезная информация! Двухконтурная горизонтальная система отопления может быть как открытой, так и закрытой. В её конструкции может использоваться обычный или мембранный расширительный бак.

Двухконтурная разводка: горизонтальная и вертикальная

Вертикальная разводка применяется в коттеджах с двумя и более этажами. Принцип её работы заключается в том, что мощный циркуляционный насос подаёт теплоноситель на верхний этаж, откуда он самопроизвольно стекает вниз. Это обеспечивает поступление теплоносителя во все стояки и радиаторы, поддерживая комфортную температуру в помещениях. Расширительный бак устанавливается на максимальной высоте, например, на чердаке или в мансардном помещении.

Важно! В отличие от горизонтальной схемы, вертикальная разводка более эффективна, так как создаётся большее разряжение, что положительно влияет на скорость циркуляции воды и быстрое прогревание помещений.

Верхняя и нижняя разводка

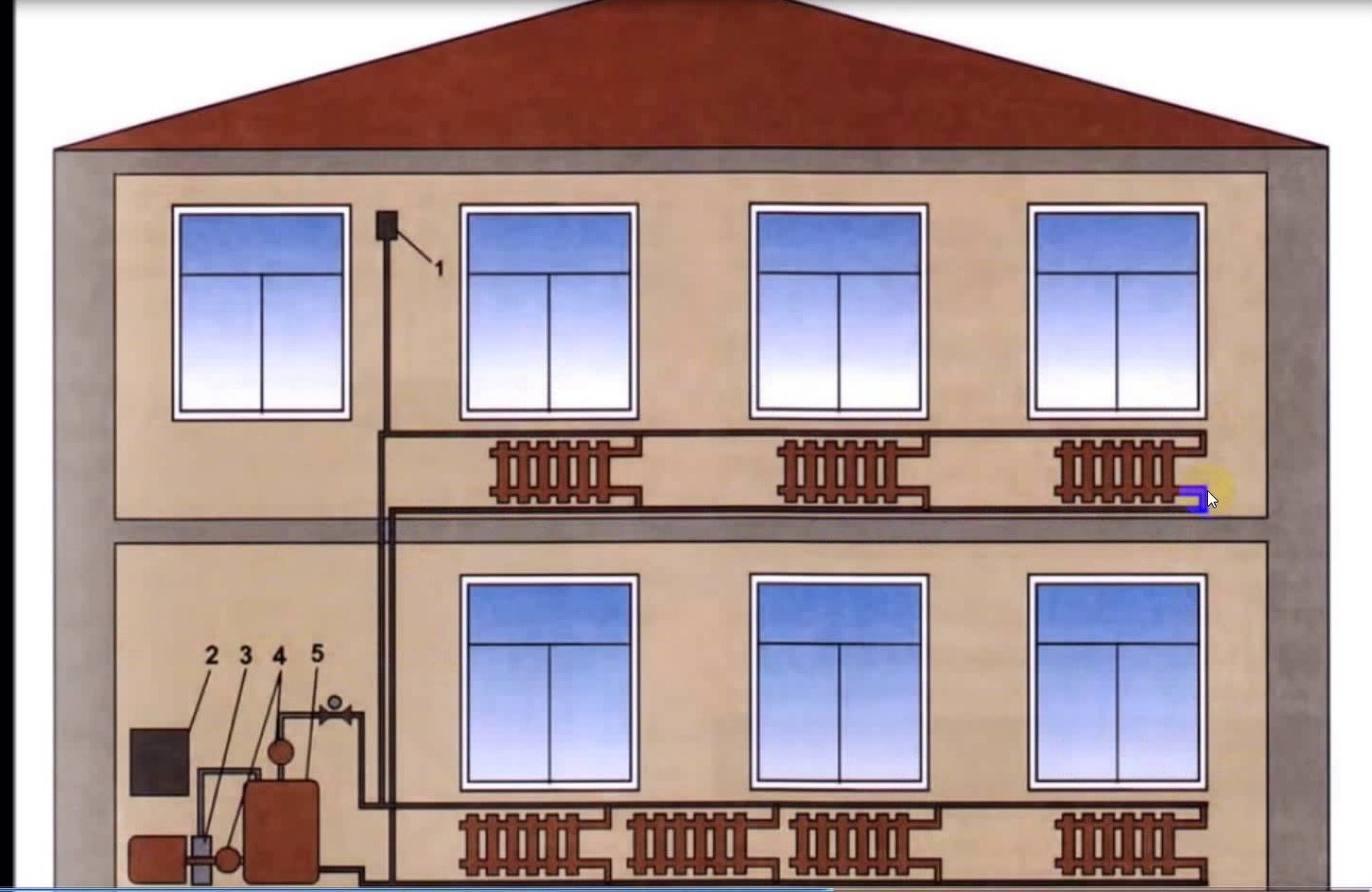

Верхняя разводка отопительной системы предполагает, что труба будет располагаться под потолком, а к радиаторам будут подключаться дополнительные отводы. Обратная подача, в свою очередь, проходит вдоль пола. Основные преимущества данного метода заключаются в простоте создания естественного движения воды в системе. Перепад высот обеспечивает необходимую силу потока. Важно лишь правильно установить уклон и угол. Однако данный способ становится все менее популярным, так как пользователи не одобряют большое количество труб, которые могут портить интерьер.

Нижняя разводка труб подразумевает подачу отопления снизу. В этом случае труба подачи располагается выше обратной. Ее можно разместить в подвале или даже между чистовым и черновым полом. При таком подходе циркуляция в системе будет принудительной, что делает расположение радиаторов менее критичным, в отличие от верхней разводки, где котел обычно устанавливается ниже. Выбирая нижнюю разводку, вы получите минимальное количество видимых труб, что придаст системе более аккуратный и эстетичный вид.

Какую схему лучше выбрать

Подбор системы разводки отопления требует учета множества факторов, таких как площадь и количество этажей в частном доме, бюджет, наличие дополнительных систем и надежность электроснабжения. Ниже представлены несколько общих рекомендаций по выбору:

1. Если вы собираетесь самостоятельно устанавливать отопление, рекомендуется выбрать двухтрубную плечевую систему. Она позволяет новичкам избежать многих ошибок и будет функционировать даже при наличии незначительных недочетов.
2. Если у вас высокие требования к интерьеру, стоит рассмотреть коллекторный тип разводки. Гребенка может быть скрыта в стеновом шкафу, а магистрали проложены под стяжкой. В двух- или трехэтажном доме желательно установить несколько гребенок – по одной на каждом этаже.
3. При лучевой разводке коллектор лучше всего разместить в центре дома.
4. Если у вас часто возникают перебои с подачей электроэнергии, стоит рассмотреть схему с естественной циркуляцией (самотеком).
5. Система Тихельмана подходит для больших зданий с множеством обогревательных панелей. Установка петли в небольших строениях может быть нецелесообразной с финансовой точки зрения.
6. Для маленького дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Рекомендация. Для отопления дачи с 2-4 небольшими комнатами можно использовать однотрубную горизонтальную систему с нижней разводкой – «ленинградку».

Если вы планируете отапливать коттедж с помощью радиаторов, теплых полов и водяных калориферов, стоит обратить внимание на тупиковый или коллекторный вариант разводки. Эти схемы легко комбинируются с различным отопительным оборудованием.

Схемы системы отопления: самотечная, однотрубная, коллекторная.

Какие трубы применяют в двухтрубной системе?

Существует два основных типа труб: металлические (включая железные и медные) и пластиковые. Металлические трубы, из-за их высокой стоимости и сложности соединения (сварка), редко применяются в частном строительстве.

Пластиковые трубы делятся на три категории:

• Полипропиленовые
• Полиэтиленовые (из сшитого полиэтилена)
• Металлополимерные (с армированием из алюминия)

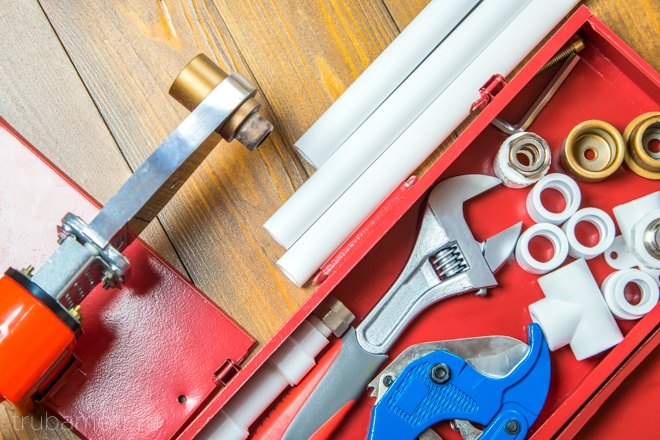

Полипропиленовые трубы находят широкое применение благодаря своей доступной цене и прочности. Однако их соединение осуществляется с помощью тепловой сварки, что не всегда обеспечивает надежность. Кроме того, расплавленный пластик может попасть внутрь трубы, что является недостатком данного метода.

Как подключать радиаторы

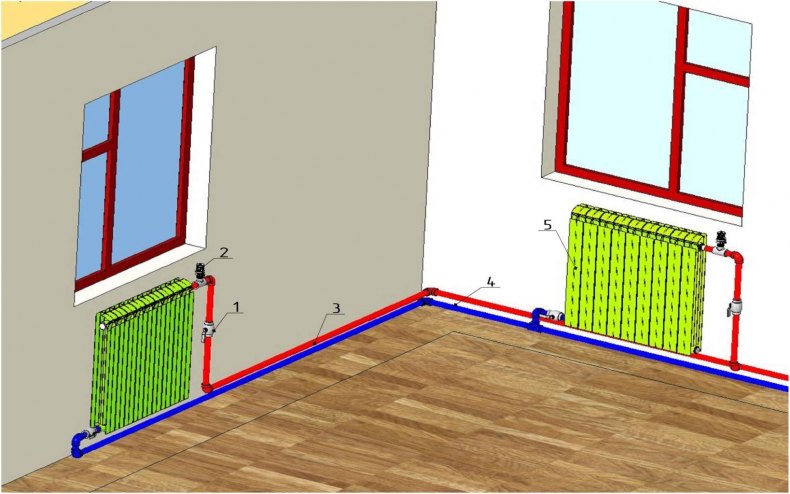

Существует три метода подключения радиаторов:

• Одностороннее (боковое) подключение. Эффективность теплоотдачи составляет примерно 95%. Этот способ рекомендуется для радиаторов, имеющих до 15 секций.
• Диагональное (перекрёстное) подключение. Теплоотдача достигает около 100%. Данный метод подходит для батарей с количеством секций 15 и более.
• Нижнее подключение. Эффективность теплоотдачи составляет около 85%. Чаще всего этот способ используется в системах с скрытой прокладкой трубопроводов.

Как отбалансировать систему

Без балансировки радиаторы, находящиеся далеко от котла, будут нагреваться по остаточному принципу, даже если котел работает на максимуме.

• Метод 1. Использование электронного расходомера на основе расчетных данных.

Это наиболее точный способ, однако его реализация невозможна без проекта и гидравлического расчета. Также потребуется:

• регулировочная арматура для каждого стояка;
• балансировочный вентиль с штуцерами для подключения электроники;
• специализированное оборудование, которое будет подключено к регулировочной арматуре.

Электронное устройство для точной настройки температуры подключается к штуцерам вентиля и измеряет фактический расход теплоносителя. Затем, поворачивая шпиндель, устанавливаются необходимые параметры.

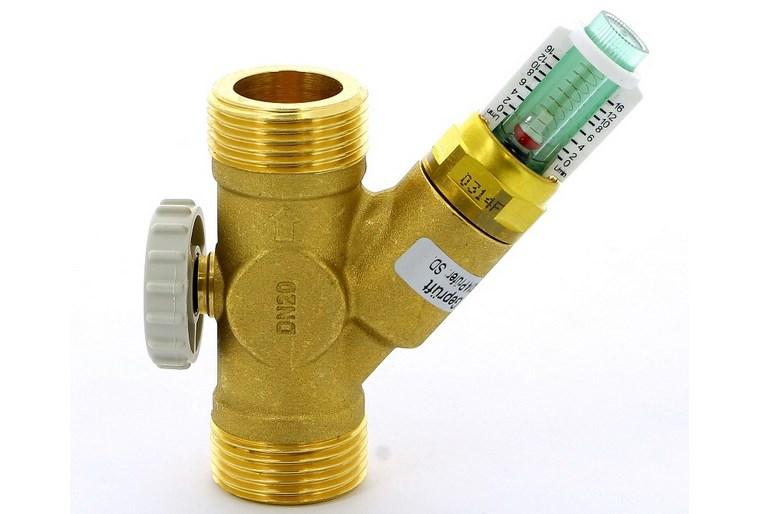

Важно. В настоящее время можно приобрести специальный балансировочный вентиль, который комплектуется колбой расходомера. Это устройство позволяет провести балансировку системы аналогично описанному выше методу.

• Метод 2. Балансировка каждого радиатора по температуре.

Для этого на выходе каждой батареи необходимо установить регулирующий вентиль. Также потребуется специальный термометр для измерения температуры металлической поверхности вентиля.

1. Вентиль на самой последней батарее контура открывается полностью.
2. Остальные радиаторы в ряду откручиваются на несколько оборотов, увеличивая количество оборотов от котла. Например, первый радиатор от котла – на 1 оборот, второй – на 2 оборота и так далее.
3. Измеряется температура на каждом вентиле контура до тех пор, пока она не выровняется на всех.

Сколько может стоить монтаж такой системы

Цена установки двухконтурной системы отопления определяется несколькими ключевыми факторами:

• размером помещения;
• ценой на оборудование и материалы;
• видом отопления (например, тёплый пол, конвекторные радиаторы и т.д.) и, соответственно, сложностью выполнения работ;
• типом регулировки температуры (ручная или автоматическая);
• необходимостью подключения горячего водоснабжения и другими аспектами.

Например, для дома площадью 100 м² средняя стоимость монтажа составит около 260 000 рублей. Минимальная стоимость может начинаться от 160 000 рублей.

Если вы решите выполнить установку самостоятельно, есть возможность значительно сократить эти расходы почти вдвое.

Температурные нормы

Настройка отопления в многоквартирных домах представляет собой довольно сложную задачу. Даже если жильцы имеют возможность регулировать подачу тепла, порой бывает трудно достичь согласия с соседями. В таких ситуациях важно опираться на существующие нормативные документы.

Температурные параметры определяются в соответствии с ГОСТ Р 51617-2000. Согласно этому стандарту, минимальные температуры в квартирах в отопительный период должны быть следующими:

• в жилых помещениях, туалете и кухне – не менее 18˚С;
• в ванной комнате – не ниже 25˚С;
• в угловых комнатах, независимо от их назначения, а также в семьях, где проживают инвалиды, – на 2˚С выше указанных норм.

Если температура в вашей квартире оказывается ниже этих значений, вы имеете полное право требовать ее повышения.

Гидравлический расчет двухтрубной системы отопления

Цель гидравлического расчета заключается в том, чтобы на этапе проектирования установить минимально необходимый диаметр труб и, при необходимости, выбрать циркуляционный насос с достаточной мощностью.

Общая последовательность действий включает в себя следующие этапы:

1. Определение требуемой мощности радиаторов и создание общей схемы теплового баланса.
2. Вычисление расхода теплоносителя для каждого участка схемы.
3. Расчет диаметра трубопроводов.
4. Определение необходимой производительности насоса.

Выполнение точных расчетов под силу только специалистам с теплотехническим образованием, поэтому мы рекомендуем обратиться в специализированные компании.

Для большинства мастеров, которые хотят самостоятельно установить систему отопления в небольшом доме, можно ограничиться приблизительными расчетами и заложить 10-15% запас по мощности радиаторов, котла, диаметру труб и производительности насоса.

Определение минимально необходимой мощности

Для точного определения тепловой мощности радиаторов, а также котла, можно использовать специальный калькулятор.

В домах, построенных из стандартных строительных материалов и с хорошей теплоизоляцией, потребуется от 1,5 до 2 кВт тепловой мощности радиаторов на каждые 10 м² площади в северных регионах. В средней полосе этот показатель составит от 1 до 1,5 кВт, а в южных регионах – от 0,6 до 1 кВт.

Расчёты проводятся для каждой отдельной комнаты, после чего все полученные данные суммируются. Результаты фиксируются на общей схеме для последующих вычислений.

Расход теплоносителя

Для определения необходимого количества теплоносителя в единицу времени рассчитывают его расход для каждого участка системы.

Для этого применяется следующая формула: G=860*q/ΔТ, где

• G — расход теплоносителя в кг/ч;
• q — тепловая мощность радиаторов в рассматриваемом сегменте (кВт);
• ΔТ — разница температур теплоносителя на входе и выходе радиатора, обычно принимается равной 20 °C.

К примеру, для ветки с общей мощностью радиаторов 3 кВт и теплоносителем в виде воды потребуется расход 860*3/20= 129 кг/ч.

Для дальнейших расчетов полученное значение переводят в параметры для воды при температуре 60 °C (что является наиболее распространённым показателем в частных домах).

Используется формула: GV = G / 3600ρ, где

• GV — расход воды в л/сек;
• ρ — плотность воды при 60 °C.

Результат: 129/3600*0,983=0,035 л/сек.

Затем необходимо найти полученное значение в таблицах гидравлического расчёта труб, которые можно найти на сайтах производителей.

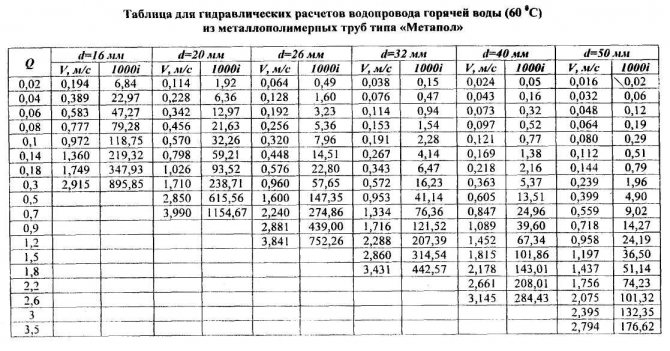

Пример такой таблицы.

Для нашего случая подойдет труба с внутренним диаметром не менее 16 мм.

Обратите внимание! Стальные трубы маркируются по внешнему диаметру, а полипропиленовые — по внутреннему.

Расчёты выполняются отдельно для каждого контура и отображаются на схеме. Суммируя расход по участкам, получают общий показатель, который учитывается при выборе труб для стояков и циркуляционного насоса.

Самостоятельная установка в частном доме

Установка полипропиленовых труб своими руками осуществляется с учетом определенной технологии. Все этапы работ выполняются последовательно.

Отопительная система из полипропиленовых труб в загородном доме.

Подготовка проекта

Проектная документация играет ключевую роль в организации процесса установки системы отопления, основанной на ПП трубах. Она создается с учетом следующих факторов:

• Количества и типов труб и коллекторов.
• Числа фильтров, насосов, радиаторов, запорной арматуры и других компонентов.
• Вместимости расширительного бака и оборудования для подогрева воды.
• Расположения элементов теплового контура с учетом установленных нормативных расстояний.

Все чертежи выполняются в одном масштабе. Для точного определения размеров применяются планы помещений и, при необходимости, соседних территорий.

Инструменты и материалы

Определение точного количества необходимых материалов осуществляется на основе проектной документации. К основным материалам относятся трубы, фитинги, радиаторы, вентили, насосы и расширительный бак. В процессе работы также потребуются крепежные элементы, грунтовка и смеси для заделки штроб.

Для выполнения строительных работ используется следующий инструмент:

• перфоратор или ударная электрическая дрель;
• углошлифовальная машина (болгарка);
• пузырьковый или лазерный уровень;
• рулетка;
• молоток;
• отвертка или шуруповерт.

Выбор строительного инструмента зависит от типа материала, из которого построен дом. Также на выбор монтажного оборудования влияет метод установки отдельных компонентов отопительной системы.

Инструменты для пайки

Для пайки рекомендуется использовать бытовой паяльник с различными насадками. Разводные ключи понадобятся для монтажа радиаторов, резьбовых фитингов и других элементов отопительного контура.

Порядок монтажа

Расположение трубопровода и его отдельных компонентов представлено в проектной документации. Процесс монтажа осуществляется в следующем порядке:

• разметка;
• установка крепежных элементов;
• пайка отдельных участков и всего теплового контура;
• установка запорной арматуры;
• подключение радиаторов к системе.

При установке трубопроводов из ПП применяются пластиковые клипсы, подобранные по размеру к наружному диаметру труб. Их крепление к конструкциям здания выполняется с использованием дюбель-гвоздей или саморезов.

Отличие однотрубной и двухтрубной систем

Системы водяного отопления делятся на два основных типа: однотрубные и двухтрубные. Основное различие между ними заключается в способе подключения радиаторов к магистрали.

Однотрубная система отопления представляет собой замкнутый кольцевой контур. Трубопровод начинается от котла, радиаторы подключаются последовательно, и затем возвращается к нагревательному устройству.

Такое однотрубное отопление легко устанавливается и требует минимального количества комплектующих, что позволяет значительно сократить затраты на монтаж. Однотрубные контуры с естественной циркуляцией теплоносителя могут быть реализованы только с верхней разводкой. В таких схемах присутствуют стояки для подачи, но отсутствуют стояки для обратного потока.

В двухтрубной системе теплоноситель движется по двум отдельным магистралям. Одна из них предназначена для подачи горячей воды от котла к радиаторам, а вторая – для возврата остывшей жидкости обратно к нагревателю.

Радиаторы в этой системе подключаются параллельно, что позволяет горячей воде поступать в каждый из них непосредственно от подающего контура, обеспечивая практически одинаковую температуру в каждом радиаторе.

В радиаторе теплоноситель отдает свою энергию и остывшая вода уходит в обратный контур. Данная схема требует большего количества фитингов, труб и арматуры, но предоставляет возможность создания сложных разветвленных конструкций и позволяет снизить затраты на отопление благодаря индивидуальной регулировке каждого радиатора.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В то же время для малоэтажных домов (1-2 этажа) площадью менее 150 м² более целесообразно использовать однотрубное отопление как с точки зрения эстетики, так и экономики. Двухтрубная схема подключения радиаторов не получила широкой популярности в индивидуальном отоплении частных домов из-за сложности монтажа и обслуживания, а также из-за того, что удвоенное количество труб может выглядеть не очень привлекательно.

Сравниваемые параметры

Следующие характеристики помогут определить, какая система отопления является более эффективной: однотрубная или двухтрубная, а также в каких случаях стоит использовать ту или иную систему.

Стоимость

Однотрубная система отопления отличается более высокой стоимостью, что обусловлено двумя основными факторами:

Первый фактор — необходимость увеличения числа секций в каждом следующем радиаторе по направлению движения теплоносителя. В однотрубной системе имеется только один подающий трубопровод, по которому теплоноситель проходит через весь контур отопления, последовательно поступая в каждый радиатор. При этом из каждого радиатора теплоноситель выходит с температурой на несколько градусов ниже, чем при входе (примерно 10°C теряется в помещении). Например, если в первый радиатор поступает теплоноситель с температурой 60°C, то из него выходит теплоноситель с температурой 50°C. В подающей магистрали два потока смешиваются, и во второй радиатор теплоноситель уже поступает с температурой около 55°C. Таким образом, после каждого радиатора происходит потеря около 5°C. Чтобы компенсировать эти потери, необходимо увеличивать количество секций у каждого следующего радиатора.

Какой вариант отопления предпочтительнее — однотрубная или двухтрубная система? В чем их различия?

В двухтрубной системе нет необходимости увеличивать количество секций радиаторов, так как каждый прибор получает теплоноситель практически одинаковой температуры. В этой системе присутствуют как подающая, так и обратная магистраль, к которым одновременно подключаются все отопительные приборы. После прохождения через радиатор теплоноситель сразу попадает в обратную магистраль и направляется обратно в котел для подогрева. Таким образом, каждый радиатор получает теплоноситель с почти одинаковой температурой (потери тепла, конечно, есть, но они минимальны).

Наилучшее применение однотрубной схемы — это небольшие системы отопления, в которых установлено не более пяти радиаторов. При таком количестве отопительных приборов теплоноситель, проходя через все радиаторы, не теряет тепло в критических объемах, как это происходит в однотрубных системах с большим количеством радиаторов.

Второй фактор — необходимость использования более широкого подающего трубопровода. Если подающий трубопровод будет слишком узким, это может привести к тому, что некоторым радиаторам не будет доставлено достаточное количество нагретого теплоносителя. Труба большего диаметра позволяет обеспечить подачу нагретого теплоносителя к большему числу отопительных приборов. Чем шире подающая труба, тем меньше секций потребуется добавлять к каждому радиатору.

Таким образом, необходимость увеличения числа радиаторных секций и расширение диаметра подающей магистрали делает однотрубную систему более затратной по сравнению с двухтрубной.

Экономичность

Двухтрубная система отопления отличается большей экономичностью в эксплуатации. Как уже упоминалось ранее, для достижения равномерного прогрева всех радиаторов в однотрубной системе необходимо использовать «толстую» подачу и увеличивать количество секций в радиаторах. Это приводит к увеличению объема теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Таким образом, если рассматривать вопрос о том, какая система отопления предпочтительнее с точки зрения экономии, ответ будет в пользу двухтрубной схемы.

Процесс монтажа

Однотрубная система отопления требует более тщательных расчетов, поскольку необходимо точно определить, на сколько секций следует увеличивать каждый следующий радиатор.

Кроме того, важно уделить особое внимание расчету подающей трубы и подключению радиаторов.

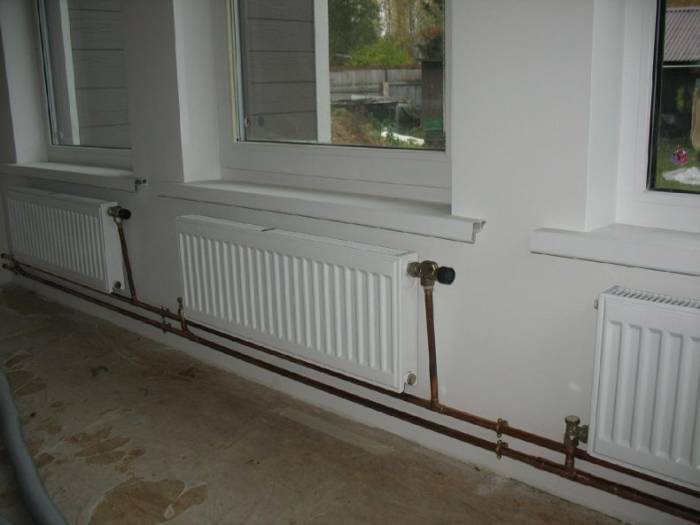

Фото двухтрубной системы отопления

Преимущества и недостатки двухтрубной системы отопления

Двухтрубная система отопления является одной из самых распространенных схем, используемых в частных домах. Она имеет свои преимущества и недостатки, которые необходимо учитывать при выборе системы отопления для вашего жилья.

Преимущества двухтрубной системы отопления

• Равномерное распределение тепла: В двухтрубной системе каждый радиатор подключен к двум трубам – подающей и обратной. Это обеспечивает равномерное распределение тепла по всем радиаторам, что позволяет поддерживать комфортную температуру в каждом помещении.
• Гибкость в проектировании: Двухтрубная система позволяет легко изменять конфигурацию отопления. Вы можете добавлять или удалять радиаторы без значительных затрат и сложностей, что делает систему более адаптивной к изменениям в планировке дома.
• Эффективность работы: Благодаря тому, что вода в системе движется по двум трубам, она быстрее достигает радиаторов, что позволяет сократить время на нагрев помещений. Это особенно актуально в холодное время года.
• Удобство обслуживания: В случае необходимости ремонта или замены радиаторов, двухтрубная система позволяет отключать отдельные участки без необходимости сливать всю систему. Это значительно упрощает процесс обслуживания.
• Возможность использования различных источников тепла: Двухтрубная система может быть использована с различными источниками тепла, такими как котлы, тепловые насосы или солнечные коллекторы, что делает ее универсальным решением для отопления.

Недостатки двухтрубной системы отопления

• Высокие первоначальные затраты: Установка двухтрубной системы требует больше труб и фитингов, что может привести к увеличению первоначальных затрат на материалы и работу. Это может быть значительным фактором для владельцев домов с ограниченным бюджетом.
• Сложность монтажа: Установка двухтрубной системы требует более сложного проектирования и монтажа по сравнению с однотрубной системой. Это может потребовать привлечения квалифицированных специалистов, что также увеличивает затраты.
• Необходимость в дополнительном пространстве: Двухтрубная система требует больше пространства для прокладки труб, что может быть проблемой в домах с ограниченной площадью или в условиях сложной планировки.
• Потенциальные проблемы с циркуляцией: Если система не спроектирована должным образом, могут возникнуть проблемы с циркуляцией воды, что приведет к неравномерному нагреву радиаторов. Это требует тщательного расчета и проектирования системы.

Таким образом, двухтрубная система отопления имеет как свои преимущества, так и недостатки. При выборе этой системы для вашего частного дома важно учитывать все аспекты, чтобы обеспечить комфортное и эффективное отопление.

Вопрос-ответ

Каковы основные преимущества двухтрубной системы отопления?

Двухтрубная система отопления обеспечивает равномерное распределение тепла по всем радиаторам, что позволяет поддерживать комфортную температуру в каждом помещении. Кроме того, такая система позволяет легко регулировать температуру в отдельных зонах, что повышает энергоэффективность и снижает затраты на отопление.

Какие схемы подключения радиаторов используются в двухтрубной системе?

В двухтрубной системе отопления применяются несколько схем подключения радиаторов, наиболее распространенные из которых — это параллельное и последовательное подключение. Параллельное подключение позволяет каждому радиатору получать тепло одновременно, тогда как последовательное может привести к снижению температуры в последующих радиаторах.

Как правильно выбрать диаметр труб для двухтрубной системы отопления?

Выбор диаметра труб зависит от мощности системы, длины трубопроводов и количества радиаторов. Обычно для частных домов используются трубы диаметром от 20 до 32 мм. Для точного расчета рекомендуется обратиться к специалистам, которые смогут учесть все параметры и предложить оптимальное решение.

Советы

СОВЕТ №1

Перед установкой двухтрубной системы отопления тщательно спланируйте расположение радиаторов и труб. Это поможет обеспечить равномерное распределение тепла по всем помещениям и избежать холодных зон.

СОВЕТ №2

Обратите внимание на выбор материалов для трубопровода. Металлопластиковые и медные трубы имеют свои преимущества, такие как долговечность и устойчивость к коррозии, что может значительно повысить эффективность вашей системы отопления.

СОВЕТ №3

Не забывайте о возможности установки терморегуляторов на радиаторы. Это позволит вам контролировать температуру в каждом помещении отдельно, что не только повысит комфорт, но и поможет сэкономить на отоплении.

СОВЕТ №4

Регулярно проводите техническое обслуживание системы отопления. Промывка труб и радиаторов, а также проверка на наличие утечек помогут избежать серьезных проблем и продлить срок службы вашей системы.
