Кабель-каналы для электропроводки обеспечивают безопасность и эстетичность электросистемы в помещениях. В статье рассмотрим виды и типы кабель-каналов, их размеры и цены, а также популярных производителей. Узнаете, на что обращать внимание при покупке, и получите идеи для оформления интерьера с фотопримерами. Эта информация поможет сделать осознанный выбор и защитить проводку в вашем доме или офисе.

Что такое кабель-канал?

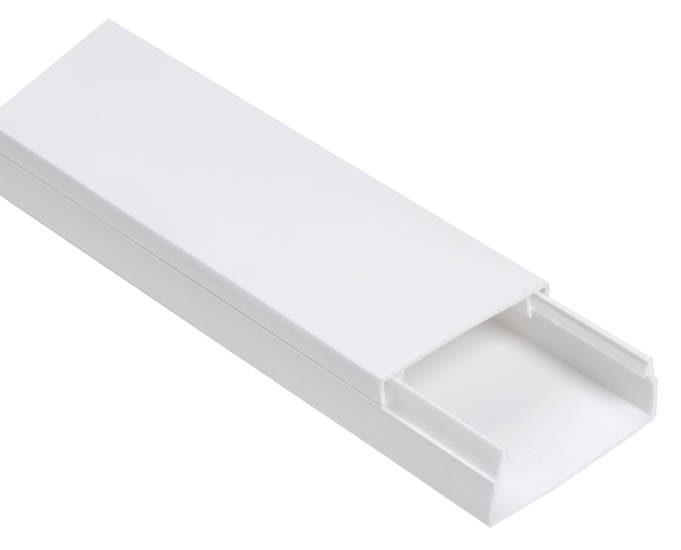

Кабель-канал представляет собой короб, выполненный из пластика или металла, в который укладывается проводка. Обычно такие конструкции изготавливаются из негорючих или самозатухающих материалов. Классический кабель-канал включает в себя несколько компонентов:

• внешняя штроба (различной формы, ширины и длины);
• крышка (устанавливается после прокладки проводов);
• переходы (коробки, которые используются на изгибах кабель-каналов).

Кабель-каналы выполняют несколько ключевых функций:

• защищают электропроводку от механических повреждений;
• обеспечивают нормальный теплообмен для электрокабелей (при работе они могут сильно нагреваться);
• выполняют декоративную роль (скрывают проводку и помогают интегрировать её в уже оформленный интерьер).

Существует множество типов и назначений кабель-каналов, и это важно учитывать при их выборе на этапе проектирования системы электромонтажа.

Эксперты в области электромонтажных работ отмечают, что выбор кабель-каналов для электропроводки зависит от множества факторов, включая тип помещения и требования к безопасности. Существует несколько видов кабель-каналов: пластиковые, металлические и комбинированные. Пластиковые каналы популярны благодаря своей легкости и простоте установки, в то время как металлические обеспечивают дополнительную защиту от механических повреждений и воздействия внешней среды.

Цены на кабель-каналы варьируются в зависимости от материала и производителя. Пластиковые модели могут стоить от 50 до 300 рублей за метр, в то время как металлические каналы обойдутся дороже — от 200 до 800 рублей за метр. При выборе кабель-каналов важно учитывать не только стоимость, но и их функциональность, а также соответствие стандартам безопасности. Таким образом, грамотный подход к выбору кабель-каналов позволит обеспечить надежность и долговечность электропроводки.

https://youtube.com/watch?v=Fps2jyA7f08

Классификация кабель-каналов

Кабель-каналы различаются по 4 основным параметрам:

1. По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
2. По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
3. По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.
4. По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.

Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.

Интересные факты

Вот несколько интересных фактов о кабель-каналах для электропроводки:

1. Разнообразие материалов: Кабель-каналы могут быть изготовлены из различных материалов, включая пластик, металл и даже дерево. Пластиковые каналы наиболее распространены благодаря своей легкости и устойчивости к коррозии, тогда как металлические каналы обеспечивают дополнительную защиту от механических повреждений и могут использоваться в условиях повышенной нагрузки.

2. Эстетика и функциональность: Современные кабель-каналы не только выполняют защитную функцию, но и могут служить элементом декора. На рынке представлены модели с различными отделками и цветами, что позволяет интегрировать их в интерьер, скрывая провода и придавая помещению аккуратный вид.

3. Ценовые категории: Цены на кабель-каналы могут значительно варьироваться в зависимости от материала, размера и производителя. Например, пластиковые каналы могут стоить от 50 до 300 рублей за метр, в то время как металлические варианты могут достигать 1000 рублей и выше. Это делает выбор кабель-канала доступным для различных бюджетов и потребностей.

По способу монтажа

Существует несколько основных типов кабель-каналов, различающихся по способу установки:

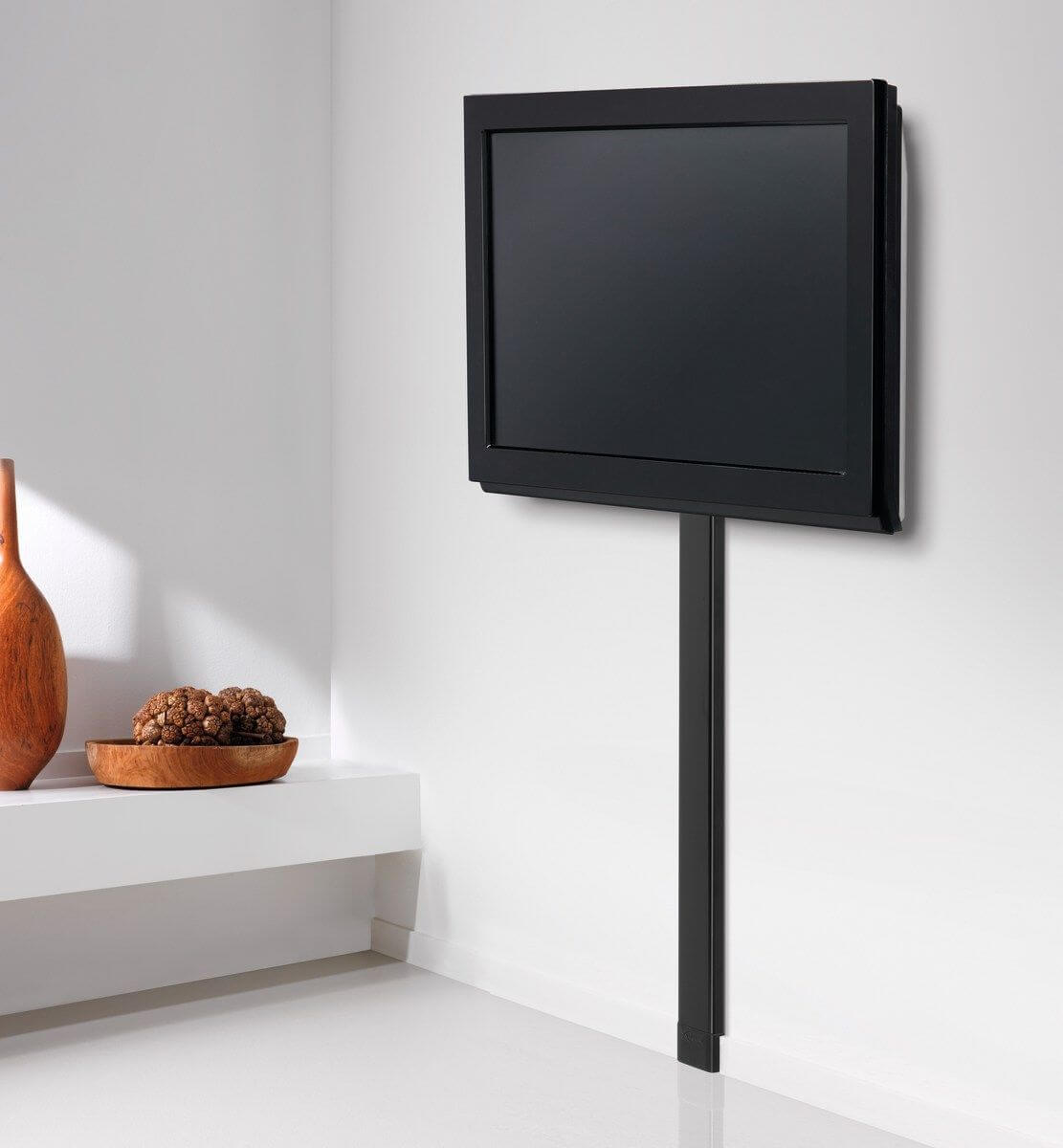

1. Настенные. Обычно они имеют прямоугольную форму и отдельную крышку. В некоторых моделях предусмотрены перегородки для проводов, что позволяет надежно фиксировать кабели и предотвращает их провисание.
2. Напольные. Их отличительной чертой является овальная форма. Такие кабель-каналы позволяют избежать установки декоративного напольного покрытия, так как штроба не мешает перемещению мебели на колесах.
3. Потолочные угловые. Внешне они напоминают плинтусы, но внутри имеют полости для прокладки кабелей. Устанавливаются на стыке потолка и стен, идеально подходят для монтажа освещения.
4. Плинтус-канал. По конструкции схожи с потолочными угловыми, но устанавливаются на стыке пола и стен. Чаще всего используются для прокладки тонких одножильных кабелей, таких как телевизионные антенны или оптоволокно.
5. Подвесные. Эти каналы применяются реже и монтируются на улице под неровными поверхностями, образуя своего рода воздушный кабель-канал. Изготавливаются из металла или прочного пластика.

Наиболее распространенным типом кабель-каналов являются настенные. При установке электропроводки именно они используются в наибольшем количестве.

Цены на кабель-канал

Кабель-канал

По материалу изготовления

Каналы для прокладки кабелей классифицируются по материалу изготовления на следующие типы:

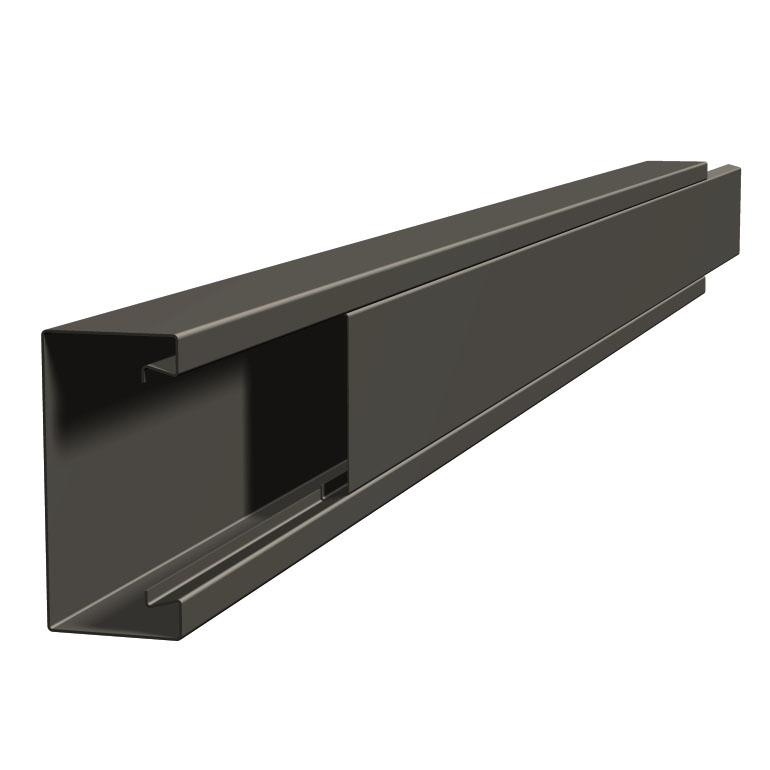

1. Алюминиевые. Эти каналы чаще всего используются для установки проводки на улице. В настоящее время их активно применяют в системах видеонаблюдения и сигнализации.

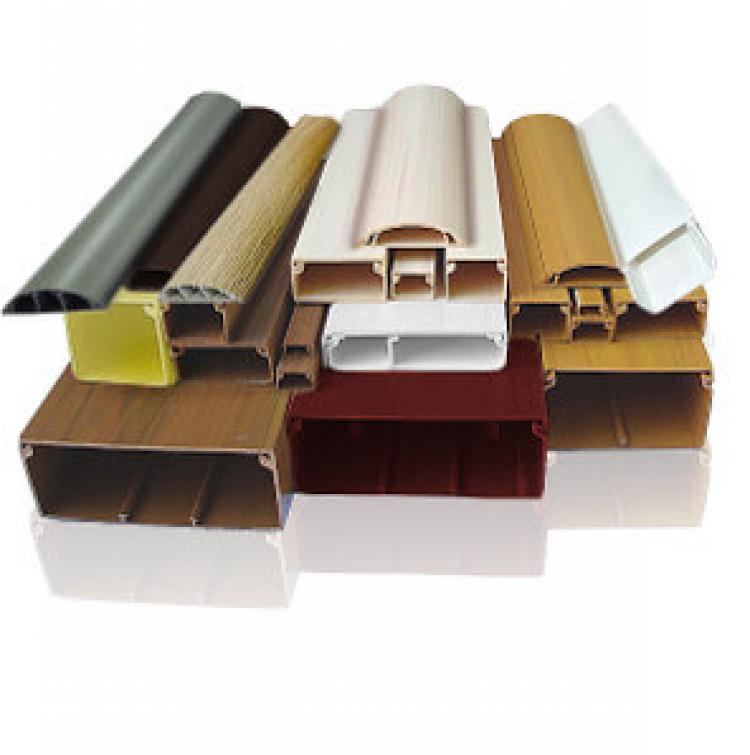

2. Пластиковые (ПВХ, также известный как пищевой пластик). Это наиболее популярный материал для производства кабель-каналов. Он отличается долговечностью, легким весом и простотой монтажа на любых поверхностях. Однако стоит отметить, что недорогие пластиковые каналы не обладают свойствами пожарной безопасности. Поэтому их не рекомендуется использовать для прокладки силовых линий, если ожидаемая нагрузка превышает 5-10 киловатт*час.

Отдельно выделяются безгалогенные кабель-каналы. Они также производятся из ПВХ, но не содержат вредных добавок и примесей, таких как бром, хлор, йод, астат и неокисленные сульфиды. Производители утверждают, что такие каналы идеально подходят для установки в помещениях с плохой вентиляцией, так как они не выделяют вредных веществ и являются экологически безопасными. Однако стоит отметить, что это утверждение не всегда является абсолютно точным, поскольку современные ПВХ-каналы могут производиться без использования тех же хлора и йода, и многие из них также могут считаться безгалогенными, но производители не всегда указывают эту информацию.

По конструкции кабель-каналы можно разделить на следующие категории:

1. Гладкие. Это самый бюджетный вариант, однако их не рекомендуется использовать для прокладки длинных прямых штроб, так как провода могут укладываться неравномерно и запутываться при протяжке.
2. Перфорированные. Они стоят дешевле гладких, но, по мнению специалистов, более удобны в использовании и хорошо фиксируют провода внутри канала.
3. Гибкие. Эти каналы бывают двух типов: гофрированные с резаными пазами и звеньевые (по типу толстой пластиковой цепи для велосипеда). Они идеально подходят для прокладки проводки в помещениях со сложной архитектурой, например, с арочными переходами или многоуровневыми потолками (если монтаж осуществляется поверх декоративной отделки).

Также стоит упомянуть прозрачные гладкие кабель-каналы, которые используются для установки светодиодного освещения. Внутри таких каналов располагаются не кабели, а светодиодные ленты. Они могут быть выполнены из пластика или имитировать стекло, включая варианты неправильной формы для лучшего рассеивания света.

По дизайну

Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.

Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:

1. Нейтральные. Изготавливаются из белого или серого ПВХ.
2. Цветные. Подходят для монтажа в жилых помещениях.

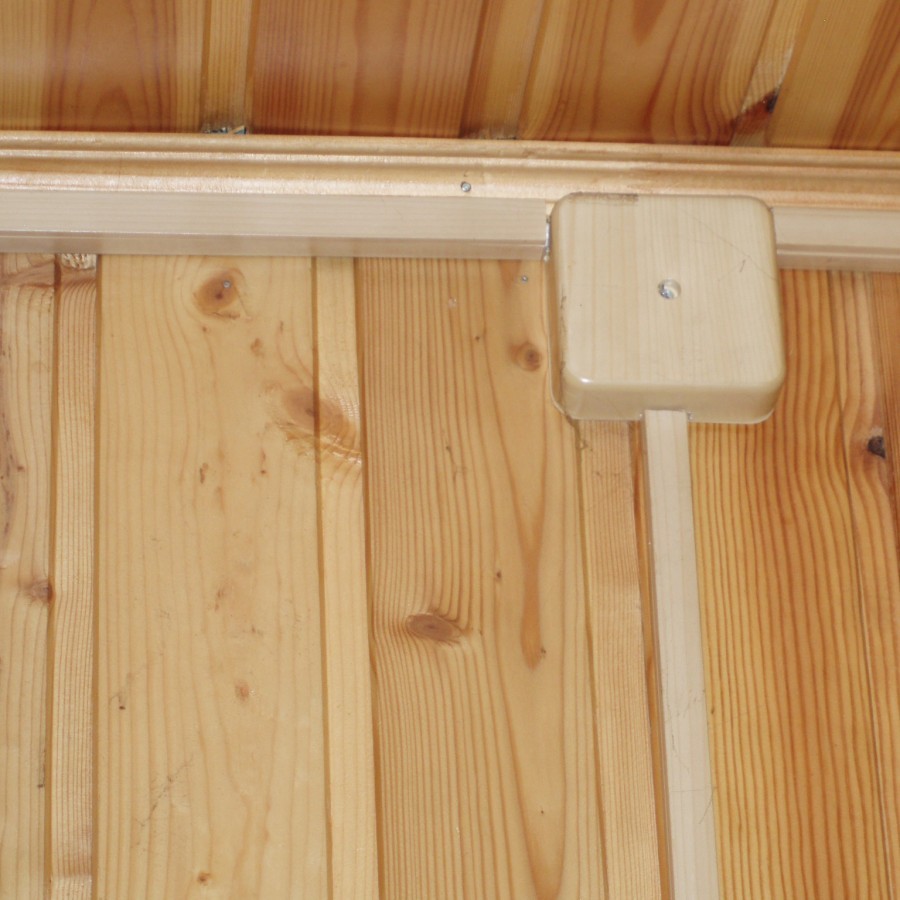

3. Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.

Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.

Размеры кабель-каналов: как выбрать?

Размер кабель-канала определяется в соответствии с техническими требованиями к электропроводке. Важно выбирать его так, чтобы провода, размещенные внутри, занимали не более 30-40% от общего объема канала. Это необходимо для обеспечения эффективного теплоотведения от нагревающихся проводов. Данная рекомендация актуальна для кабелей любого сечения, включая 1,5 мм² медные провода, которые используются для освещения с низким энергопотреблением. Важно помнить, что недостаточное теплоотведение может привести к перегреву соседних жил, что, в свою очередь, сократит срок службы проводов, так как изоляция будет быстрее изнашиваться и терять свои свойства.

Таким образом, для установки канала, в который будут помещены два провода 3х2,5 и один провод 3х1,5 мм², рекомендуется выбирать кабель-канал размером около 26 на 10 мм. Все расчеты следует проводить на этапе планирования монтажа электропроводки, а не в магазине во время покупки пластиковых или металлических коробов.

Специалисты также советуют по возможности избегать использования гибких каналов, предпочитая жесткие конструкции. В местах, где необходимо сделать переход, лучше устанавливать пластиковые короба. Это обеспечит удобный доступ к кабелям и повысит надежность, так как провод будет защищен от повреждений благодаря прямым углам и клеммным соединениям. Однако не стоит устанавливать слишком большие кабель-каналы с избыточным объемом, так как это может негативно сказаться на дизайне интерьера, а также привести к накоплению пыли, что потребует регулярной уборки. Чем больше объем канала, тем больше пыли будет накапливаться на его поверхности.

Видео — Как выбрать кабель-канал?

https://youtube.com/watch?v=TEQEswqFC9Q

Покупка кабель-каналов: на что обращать внимание?

Рекомендуется следовать следующему алгоритму при покупке кабель-каналов:

1. Начните с разработки схемы монтажа электропроводки. В этом плане необходимо рассчитать количество требуемых кабелей и их сечение. Рекомендуется приобретать провода до покупки кабель-каналов, чтобы учесть толщину изоляции.
2. Определите длину всех необходимых коробов для укладки проводки. Стандартная длина одного кабель-канала составляет 2 метра. Это не относится к гибким штробам, которые поставляются в катушках. К итоговой длине добавьте 10-15% на случай непредвиденных обстоятельств.
3. Выберите тип кабель-каналов: пластиковые подходят для внутренних помещений, металлические – для уличного использования, а пластиковые скругленные – для установки на пол.
4. Приблизительно рассчитайте нужный размер кабель-канала. Для этого можно использовать площадь поперечного сечения штробы (часто указана в технической документации) и связки кабелей (площадь одного провода вычисляется по формуле S=πr², где r – радиус сечения с учетом изоляции).
5. Приобретите кабель-каналы в магазине. Лучше всего выбирать комплектные варианты, которые идут с фурнитурой, заглушками, угловыми переходниками и замками. Покупка всех этих элементов по отдельности может обойтись дороже.

Что касается пожарной безопасности, то для пластиковых кабель-каналов достаточно поджечь небольшой кусок, чтобы убедиться, что он плавится, но не воспламеняется и не выделяет много дыма. Это основные требования безопасности для таких штроб. Для металлических кабель-каналов рекомендуется выбирать изделия с толщиной материала от 0,15 мм и выше. Более тонкие варианты менее долговечны и быстро подвержены коррозии при использовании на улице.

Обзор популярных кабель-каналов под электропроводку

В РФ есть крупные производители кабель-каналов, качество их продукции ни в чем не уступает зарубежных аналогам. Самые популярные бренды:

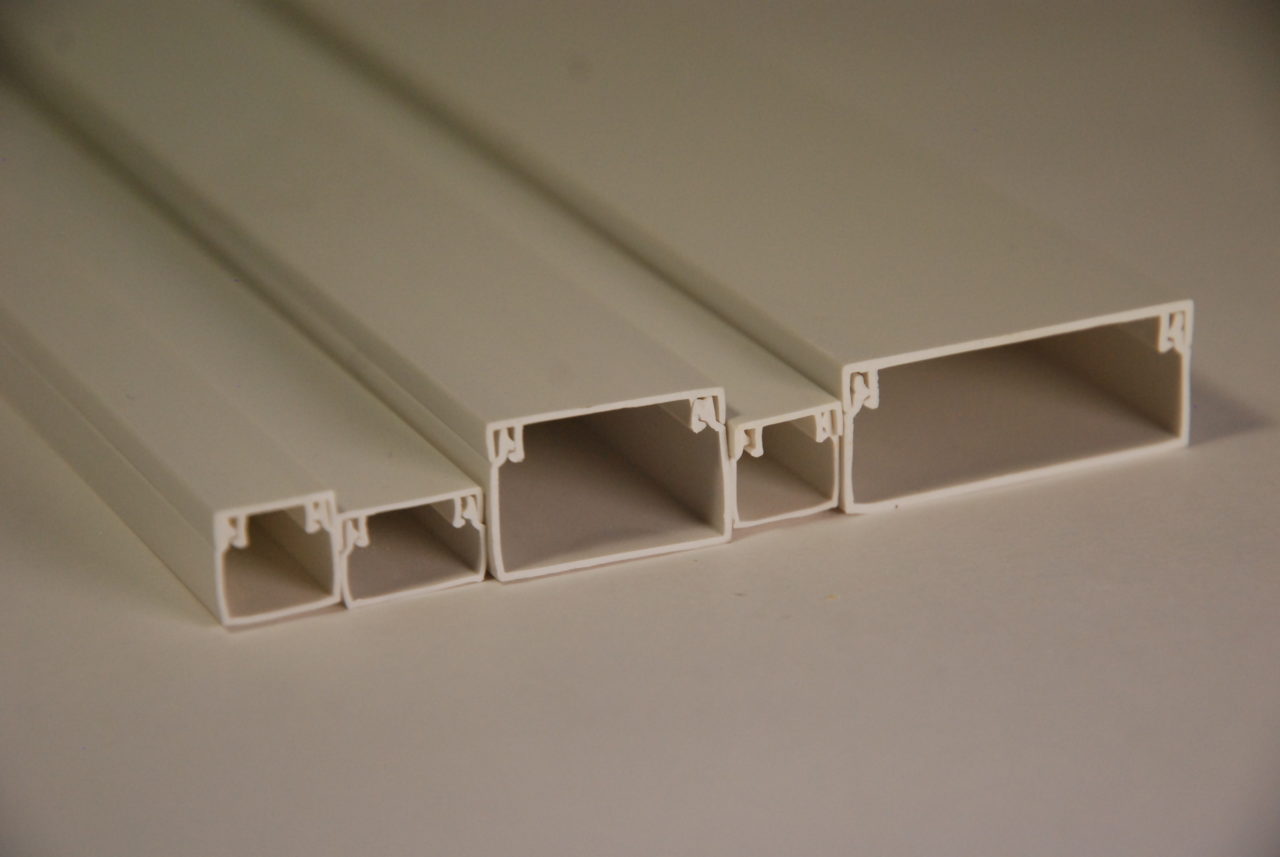

• «СВ-Профиль» (выпускают и металлические, и пластиковые штробы);
• «Саянский пластик» (представляют продукцию из ПВХ);
• «Гефест» (изготавливают любые типы кабель-каналов, в том числе для специализированного использования, например, в промышленных холодильниках);
• «Аврора» (широкий спектр пластиковых каналов для электропроводки);
• «Диэлектрические кабельные системы» (изготавливают пластиковые кабель-каналы, а также металлические с диэлектрическим покрытием – такие тоже относятся к специализированным).

Из зарубежных брендов самыми популярными можно выделить:

• DKC;
• Hager;
• «Элекор»;
• Legrand;
• TM;
• IEK.

Касательно цен: средняя стоимость на настенные кабель-каналы из ПВХ нейтрального цвета – от 5 до 20 рублей за погонный метр (вместе с заглушкой). Цветные или текстурированные такой же конструкции стоят от 50 до 400 рублей за погонный метр (в зависимости от толщины стенок, внутреннего объема канала).

Самые дешевые – гофрированные. К примеру, канал для настенного монтажа от «Гефест» такого типа (с диаметром в 10 мм) обойдется по цене в 8 – 10 рублей за погонный метр.

Напольные имеют утолщенные стенки, так как они предназначены для высоких динамических нагрузок, свыше 200 килограммов, поэтому стоят дороже. В «ДКС» цена на такие (ширина – 7 см) составляет порядка 30 рублей за погонный метр.

Гибкие, состоящие из звеньев тоже дорогие, так как имеют сложную конструкцию. «СВ-Профиль» такие выпускает по цене от 50 рублей за погонный метр.

Металлические кабель-каналы стоят дороже пластиковых. «ПожТехКабель» предлагает по цене от 60 рублей за погонный метр (10 на 12 мм с двойным замком). Оцинкованные ещё дороже — от 120 рублей за погонный метр, но они устойчивы и к действию ультрафиолета, и влаги, и низких температур. Преимущественно используются для прокладки силовых линий от дома до других хозпостроек на участке.

Таблица. Средняя стоимость разных кабель-каналов

Кабель-каналы в интерьере: фотопримеры

Кабель-каналы могут служить не только практическим, но и эстетическим элементом интерьера. Приведенные ниже примеры это наглядно демонстрируют.

Узнайте, как скрыть провода от телевизора на стене, а также ознакомьтесь с различными способами маскировки в специальной статье на нашем сайте.

Таким образом, кабель-каналы являются важным элементом при установке открытой электропроводки. Они имеют доступную цену и предлагают множество преимуществ по сравнению с традиционной закрытой проводкой, поэтому не стоит экономить на их покупке. Для обычных жилых помещений идеально подойдут пластиковые каналы, а для наружной прокладки электропроводки лучше использовать металлические. Важно правильно выбрать размер, для чего необходимо заранее разработать схему будущей прокладки электрокабелей в помещении и, исходя из этого, приобрести нужное количество кабель-каналов.

Цены на силовой кабель

Силовой кабель

Видео — Наружные кабель-каналы для электропроводки в деревянном доме

https://youtube.com/watch?v=Df0dlbvHtXM

Установка кабель-каналов: советы и рекомендации

Установка кабель-каналов — это важный этап в организации электропроводки, который требует внимательного подхода и соблюдения определённых правил. Правильная установка не только улучшает внешний вид помещения, но и обеспечивает безопасность эксплуатации электрических проводов. Ниже представлены ключевые советы и рекомендации, которые помогут вам успешно установить кабель-каналы.

1. Выбор места установки

Перед началом установки необходимо определить, где именно будут располагаться кабель-каналы. Рекомендуется выбирать места, которые обеспечивают легкий доступ к проводам для последующего обслуживания. Также стоит учитывать, что кабель-каналы не должны перекрывать двери, окна или другие элементы интерьера.

2. Подготовка поверхности

Поверхность, на которую будут крепиться кабель-каналы, должна быть чистой и сухой. Если на стене есть старые покрытия, такие как обои или краска, их лучше удалить, чтобы обеспечить надежное сцепление. В случае неровных стен рекомендуется использовать выравнивающие смеси.

3. Разметка

Перед установкой кабель-каналов необходимо сделать разметку. Используйте уровень и рулетку для точного измерения и нанесения линий. Разметка поможет избежать ошибок при креплении и обеспечит ровное расположение кабель-каналов.

4. Крепление кабель-каналов

Кабель-каналы могут крепиться различными способами, в зависимости от их типа и материала стен. Наиболее распространённые методы крепления:

• Саморезы: Подходят для установки на бетонные или кирпичные стены. Используйте дюбели для надежного крепления.
• Клей: Подходит для легких пластиковых кабель-каналов и гладких поверхностей. Убедитесь, что клей подходит для выбранного материала.
• Крепежные клипсы: Используются для быстрого и удобного монтажа, особенно на стенах из гипсокартона.

5. Прокладка проводов

После установки кабель-каналов можно приступать к прокладке проводов. Убедитесь, что провода не перегибаются и не натягиваются. Для удобства можно использовать специальные разделители внутри кабель-канала, чтобы избежать путаницы.

6. Закрытие кабель-каналов

После укладки проводов закройте кабель-каналы крышками. Убедитесь, что крышки плотно прилегают, чтобы предотвратить попадание пыли и грязи внутрь. В некоторых случаях можно использовать замковые механизмы для дополнительной защиты.

7. Проверка и тестирование

После завершения установки рекомендуется провести проверку всей системы. Убедитесь, что все провода правильно подключены и работают. Тестирование поможет выявить возможные проблемы на раннем этапе и избежать неприятностей в будущем.

Следуя этим рекомендациям, вы сможете установить кабель-каналы качественно и безопасно, что обеспечит долговечность и надежность вашей электропроводки.

Вопрос-ответ

Какие основные виды кабель-каналов существуют?

Существует несколько основных видов кабель-каналов, включая пластиковые, металлические и алюминиевые. Пластиковые кабель-каналы легкие и устойчивы к коррозии, металлические обеспечивают дополнительную защиту и могут использоваться в условиях повышенной нагрузки, а алюминиевые идеально подходят для эстетических решений и легки в установке.

Как выбрать подходящий кабель-канал для своего проекта?

При выборе кабель-канала важно учитывать несколько факторов: тип и количество проводов, условия эксплуатации (внутренние или наружные), а также требования к эстетике и безопасности. Также стоит обратить внимание на размер и форму канала, чтобы он соответствовал вашим потребностям и помещению.

Какова средняя стоимость кабель-каналов на рынке?

Средняя стоимость кабель-каналов варьируется в зависимости от материала и производителя. Пластиковые каналы могут стоить от 50 до 300 рублей за метр, металлические — от 200 до 800 рублей, а алюминиевые — от 300 до 1000 рублей. Цены могут изменяться в зависимости от региона и магазина, поэтому рекомендуется сравнивать предложения.

Советы

СОВЕТ №1

Перед покупкой кабель-каналов обязательно определите, какие именно провода и в каком количестве вы планируете укладывать. Это поможет выбрать оптимальный размер и тип кабель-канала, чтобы избежать лишних затрат и обеспечить безопасность электропроводки.

СОВЕТ №2

Обратите внимание на материал кабель-каналов. Пластиковые каналы легки и просты в установке, но могут быть менее устойчивы к механическим повреждениям. Металлические каналы более прочные, но могут быть дороже. Выбор материала зависит от условий эксплуатации и ваших предпочтений.

СОВЕТ №3

Сравните цены на кабель-каналы в разных магазинах и онлайн-платформах. Часто можно найти хорошие скидки или акции, которые помогут сэкономить. Не забывайте учитывать стоимость доставки, если вы заказываете онлайн.

СОВЕТ №4

При установке кабель-каналов следуйте инструкциям производителя и соблюдайте все меры безопасности. Неправильная установка может привести к повреждению проводов или даже короткому замыканию, что создаст угрозу для вашей безопасности.
