В этой статье рассмотрим, как изготовить котел для бани своими руками из различных материалов: кирпича, дисков, бочек или труб. Правильно сконструированный котел обеспечит комфортную температуру в парной и поможет сэкономить на отоплении. Мы предоставим инструкции, чертежи и схемы для создания эффективной и безопасной системы отопления, соответствующей вашим потребностям.

Как сделать котел

Эксперты в области строительства бань подчеркивают, что изготовление котла для бани требует тщательного подхода и соблюдения определенных стандартов. В первую очередь, важно выбрать подходящий материал, который сможет выдерживать высокие температуры и не поддаваться коррозии. Сталь и чугун – наиболее распространенные варианты. Далее, необходимо разработать чертежи, учитывающие размеры и форму котла, а также его конструктивные особенности, такие как дымоход и топка. Схемы подключения к системе отопления должны быть четкими и понятными, чтобы обеспечить максимальную эффективность работы. Эксперты рекомендуют также обратить внимание на безопасность: котел должен быть установлен на устойчивой основе и иметь защитные элементы. Правильное проектирование и качественные материалы – залог долговечности и надежности котла для бани.

https://youtube.com/watch?v=m83JFLg4LIo

Из трубы

В первую очередь, необходимо подготовить пространство для установки котла с учетом требований пожарной безопасности. Пол должен быть выполнен из бетона или специального жаропрочного материала. Можно также создать кирпичный подиум, который станет надежной основой для устройства.

Если ваша баня построена из дерева, стоит обратить внимание на защиту стен, расположенных рядом с котлом. Их можно обшить негорючими материалами или обложить кирпичом. Для самостоятельного изготовления котла из трубы потребуется приобрести трубу длиной 1500 мм и диаметром 500 мм, с толщиной стенки около 7-10 мм.

Разделите трубу на два отрезка: один длиной 90 см будет использоваться для топки, а другой длиной 60 см станет баком для нагрева воды.

Теперь рассмотрим процесс создания самодельного котла:

• В нижней части трубы сделайте отверстие для поддувала, его размеры должны составлять примерно 15-20 см в ширину и 5-7 см в высоту. Это отверстие также будет выполнять функцию зольника.
• Над поддувалом приварите круг из стали толщиной не менее 10 мм. Предварительно вырежьте его так, чтобы диаметр был немного меньше диаметра трубы, чтобы его можно было вставить. В центре круга сделайте отверстия для колосника, который можно приобрести или изготовить самостоятельно. Для надежной фиксации приварите четыре ушка.
• На верхней части топки установите отсекатель. Между отсекателем и трубой оставьте небольшие зазоры для циркуляции дыма.

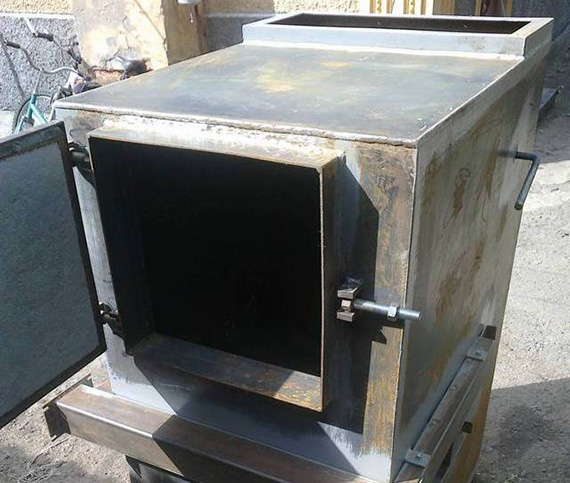

• Вырежьте отверстие для топки размером 270 на 320 мм, из оставшегося металлического листа сделайте дверь, прикрепив к ней две петли и заслонку.
• Поскольку наш котел будет с каменкой, приварите к верхней части топки металлические прутья диаметром 14-17 мм, которые будут служить каменкой. Убедитесь, что расстояние до емкости с водой составляет не менее 100 мм. Дверцу каменки установите так, чтобы ее было удобно открывать из парилки. Заполните половину объема каменки камнями.
• Сверху заварите каменку металлическим отрезком с отверстием, который должен соответствовать диаметру дымовой трубы. На верхней части установите ограничитель для бака, если он съемный.
• Установите бак на котел или приварите его. Не забудьте сделать сливной кран и крышку, которая будет открываться.

Теперь ваш дровяной котел готов к эксплуатации. Перед первым запуском рекомендуется использовать мелкие дрова.

Интересные факты

Вот несколько интересных фактов о том, как изготовить котел для бани:

1. Материалы и теплообмен: Для изготовления котла часто используются сталь и чугун, но выбор материала может существенно повлиять на эффективность теплообмена. Например, чугунные котлы дольше сохраняют тепло, что позволяет экономить топливо, в то время как стальные котлы быстрее нагреваются, но могут остывать быстрее.

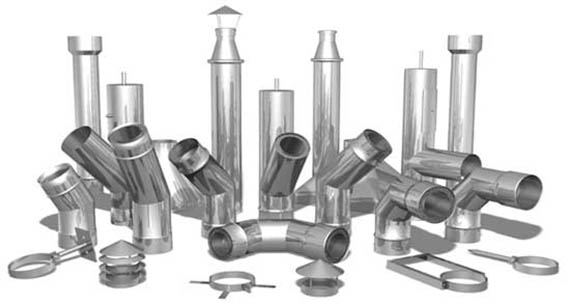

2. Системы дымоудаления: При проектировании котла важно учитывать систему дымоудаления. Правильная схема дымохода не только обеспечивает безопасность, но и повышает эффективность работы котла. Например, использование дымоходов с хорошей тягой помогает избежать накопления угарного газа и улучшает сгорание топлива.

3. Альтернативные источники энергии: Современные технологии позволяют создавать котлы, которые работают не только на дровах, но и на альтернативных источниках энергии, таких как пеллеты или даже солнечные коллекторы. Это делает процесс отопления более экологичным и экономически выгодным, особенно в условиях растущих цен на традиционные виды топлива.

Печь для бани из трубы В РАЗРЕЗЕ. КАК УСТРОЕНА?

Из кирпича

Для создания экономичного устройства требуется определенный опыт и навыки, так как в печном деле есть множество нюансов. Попробуем разобраться в некоторых из них. Неправильно сконструированное устройство может привести к множеству проблем, и ваш день в бане не принесет ожидаемого расслабления.

Прежде всего, необходимо определиться с проектом конструкции и расположением водяного бака. Чертежи печей, как правило, имеют схожие элементы, различия заключаются в месте установки бака. Важно рассчитать нужные размеры конструкции, исходя из площади помещения; обычно используются два варианта — 80 на 102 см или 102 на 130 см.

Выбор материала для сборки также имеет значение. Чаще всего применяется кирпич, причем идеальным вариантом будет шамотный кирпич в местах с высокой температурой, а для участков с более низкой температурой подойдет красный кирпич. При выборе места для постройки учтите, что лучше всего располагать печь у стены, соседствующей с парилкой.

Дымоотводящая труба и элементы перекрытия должны иметь зазор, который в процессе строительства заполняется огнеупорным материалом. Зазор сверху закрывается металлической фигурной накладкой. Чтобы избежать возгорания, пол перед печкой следует зашить металлом или обложить огнеупорной плиткой.

Что вам потребуется для строительства:

• Кирпичи.
• Песок или глина (для раствора).
• Ведро для замешивания раствора.
• Инструменты (карандаш, уровень, отвес, рулетка, мастерок и др.)
• Изоляционный материал.
• Трубы, бак.

Теперь можно приступить к строительству. Первый этап — это создание фундамента. Разметьте место для будущего фундамента, установите колышки по краям и натяните веревку. Глубина котлована должна составлять не менее 65 см, нижний слой — 15 см, увеличьте ширину на 5-7 см с каждой стороны для большей устойчивости. Засыпьте песком на 15 см и тщательно утрамбуйте, можно полить водой для повышения плотности.

Далее укладывается слой более крупной фракции — используйте щебень или битый кирпич, утрамбуйте. Изготовьте опалубку из деревянного бруса, размеры которой должны соответствовать размерам котлована. Из стальных стержней диаметром 10 мм создайте армирующую сетку с ячейками 150 на 150 мм, размер сетки должен быть на 4 см меньше размеров котлована с каждой стороны.

Затем залейте бетонный раствор в пропорциях 1:3:4 (цемент, песок, щебень с водой) так, чтобы до поверхности земли оставалось 15 см. Эта заливка должна застывать в течение 4 дней. После этого разберите опалубку и засыпьте пустоты мелким щебнем. Залейте все разогретым битумом, затем уложите слой рубероида, тщательно разравнивая его, и повторите гидроизоляцию.

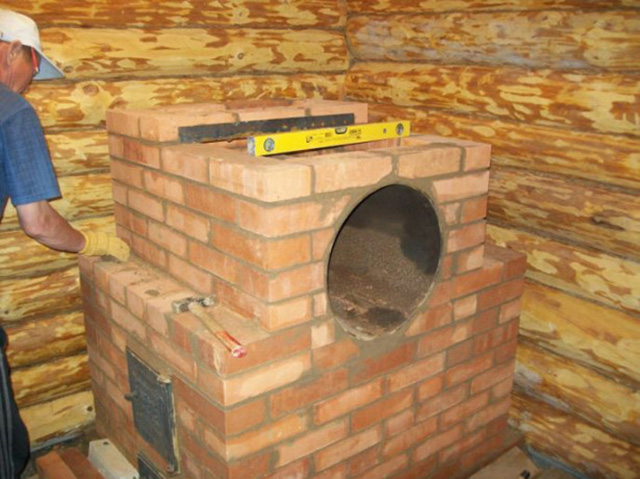

Второй этап — кладка печи по выбранному вами проекту. Первый ряд состоит из 4 на 4 кирпичей, во втором ряду устанавливается зольная камера и ее дверь (важно, чтобы дверь была на 5 мм меньше с каждой стороны отверстия). Следующий ряд повторяет предыдущий. В третьем ряду закладывается топливник и решетка колосника, используется жаропрочный кирпич.

В пятом ряду формируется топливная камера, обкладываемая огнеупорным кирпичом. В следующем ряду устанавливается дверь. До 9-го ряда кладка выполняется аналогично, затем производится перекрытие двери. В следующем ряду по бокам с помощью четвертинок огнеупорного кирпича формируются проемы для труб, создается место для бака и устанавливается сам бак. С 11 по 18 ряд происходит обкладка по периметру.

В 19-м ряду заполняется пространство печи камнями. В 20-м — над баком монтируются две стальные полоски. В 21-м — делается отверстие для залива воды на камни. С 22 по 25 ряд — закладка по периметру. В 26-м — над дверцей для подачи воды устанавливаются металлические стержни.

В 27-м ряду закрывается дверца, укладываются металлические полоски для компенсации расширения металла. В 28-м — перекрывается печь, устанавливается дымовое отверстие. В 29-30-м — обкладка по площади. С 31 по 3… — формируется дымоотводящая труба, в зависимости от высоты потолков.

Через 5 дней печь будет готова к первому запуску, однако в первые разы стоит топить ее мелкими дровами и не более 15 минут.

Третий этап — по желанию владельца устройство может быть обложено декоративным камнем или другим отделочным материалом. Также существуют варианты таких устройств с теплообменником.

Из дисков

По принципу изготовления, мини-котел из дисков является самым простым и экономичным вариантом, а также представляет собой отличную альтернативу круглым газовым котлам.

Чтобы создать такой котел, вам понадобятся следующие материалы:

• Четыре больших автомобильных диска.
• Огнеупорные кирпичи.
• Металлический лист толщиной 10 мм.
• Глина для кладки.
• Труба для дымохода.
• Цемент.
• Швеллер или металлический прут.

Важно использовать диски именно от грузового автомобиля, так как легковые слишком малы. Сначала сварите их между собой: первый диск станет поддувалом, второй — каменкой (для закладки камней), третий — теплообменником, который будет передавать тепло в парилку, а последний будет служить резервуаром для нагрева воды.

Давайте подробнее рассмотрим процесс изготовления котла для бани:

• На первом этапе создайте бак для нагрева воды. К одному из ободков приварите днище из нержавеющего листа, предварительно сделав отверстие сбоку для водяной трубы и установив кран. Затем приварите второй обод и сделайте открывающуюся крышку.
• Проверьте конструкцию на наличие утечек, заполнив бак водой. Если обнаружите течь, слейте воду через приваренный кран, дождитесь высыхания и заварите место протечки.
• Далее сделайте отверстие на лицевой стороне второго диска и установите дверь с заслонкой — здесь будет находиться топка.
• Затем создайте фундамент, установив армирующие распорки. Выложите кирпичи и для прочности залейте все цементом.
• После того как фундамент полностью высохнет (это займет не менее 4 дней), начните строить кирпичную часть конструкции. При закладке первого слоя используйте красный кирпич для поддувала и дверок.

Затем установите и вставьте колосник. Частично топку можно выложить из него, но в местах с высокими температурами лучше применять жаропрочный кирпич. Прочность конструкции обеспечивается благодаря использованию швеллеров. Соедините выстроенную конструкцию с верхней частью дымохода.

Для увеличения срока службы и улучшения внешнего вида котла можно покрасить его специальной жаропрочной краской. Если полы в бане деревянные, рекомендуется перед печкой уложить огнеупорный материал.

Печь для бани из металла (попытка сделать чертёж самому и сэкономить)

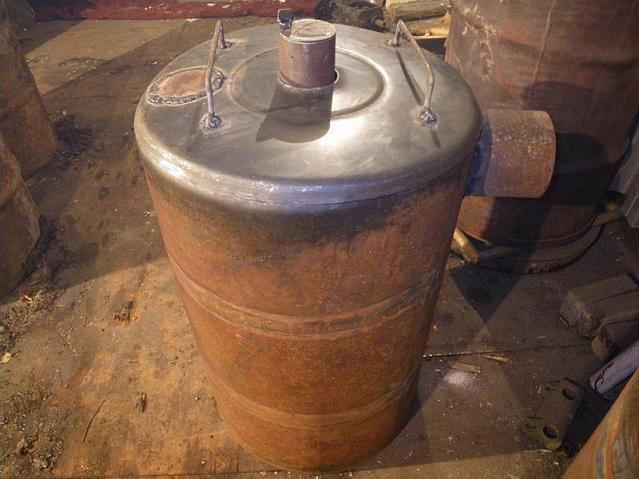

Из бочки каменку и топку

Это, безусловно, один из лучших вариантов печи для дачи, так как она достаточно проста в изготовлении, хотя и не столь долговечна, как кирпичная. Для создания печи из бочки вам в первую очередь нужно подготовить фундамент.

Начните с выкапывания ямы, размеры которой немного превышают размеры бочки, с глубиной около 60 см. Уложите в яму слои, каждый из которых тщательно утрамбуйте. Сначала разместите мелкий гравий, затем залейте его бетоном, а верхний слой сделайте из гидроизоляции, используя рубероид в два слоя. После этого проложите два слоя кирпича.

Внутри бочки необходимо уложить огнеупорный кирпич. Создайте перекрытие для топочного отсека с помощью металлического профиля, оставляя зазор в 8-10 мм. Высота камеры должна составлять около 60-70 см; если она будет меньше, сажа будет скапливаться на булыжниках.

В каменку уложите булыжники, размещая сверху более мелкие, а внизу — покрупнее. В днище бочки сделайте дверцу для топки и приварите дымовую трубу. Паровой эффект во время топки будет возникать, когда на камни будет наливаться вода. Для обогрева такой печи лучше использовать хорошо высушенные дрова; она идеально подходит для отопления помещений площадью до 15 м².

Особенности вертикальной и горизонтальной конструкции

Конструктивные различия отсутствуют, так как все печи включают в себя поддувало, топку, колосник, водяной бак и дымоотвод. Тем не менее, в горизонтальных моделях обычно увеличивается площадь горения, что позволяет нагревать больший объем воды. В то же время вертикальные конструкции требуют значительно больше пространства.

Котел длительного горения на дровах

Такое отопительное устройство может функционировать без необходимости в дополнительной загрузке топлива до 20 часов и по своим характеристикам не уступает пиролизным котлам.

Давайте рассмотрим, какие материалы и инструменты нам понадобятся для его изготовления:

• Трубы диаметром 30 см, 6 см и 10 см с толщиной стенки не менее 4 мм.
• Стальные листы толщиной от 5 мм.
• Сварочный аппарат.
• Набор необходимых инструментов.

Теперь перейдем к сборке котла:

• Начнем с трубы, которую нужно разрезать на два отрезка длиной 70 см и 100 см. Эти размеры оптимальны, так как слишком маленькая камера не позволит эффективно загрузить топливо, а слишком большая будет неудобна в использовании.
• Далее создаем распределитель, который должен быть на 20 мм меньше диаметра трубы, чтобы его можно было легко установить внутрь.
• В центре распределителя сделайте отверстие для циркуляции воздуха диаметром 2 см. Чтобы дрова не касались металла, приварите металлические отрезки высотой 6 см, их должно быть 7-8 штук.
• В центре регулятора приварите трубу диаметром 6 см, ее высота должна быть на 15 см выше уровня котла.
• Установите сверху заслонку для регулировки тяги.
• С помощью болгарки вырежьте дверцу для удаления золы.
• Приварите дно котла.
• Сверху установите дымоходную трубу длиной до 35 см, которая будет проходить через теплообменник.
• И, наконец, сделайте верхнюю крышку котла, предварительно вырезав отверстие для воздухозаборной трубы.

Котел сильно нагревается, поэтому вокруг него следует обшить пространство теплоотражающим материалом. В некоторых случаях котел обшивают кирпичом, особенно если он устанавливается в жилых помещениях. Кроме того, котлы, работающие на отработанном масле, также становятся все более популярными.

Выбор материалов и инструментов для изготовления котла

При изготовлении котла для бани важным этапом является выбор качественных материалов и инструментов. Это определит не только долговечность конструкции, но и её эффективность в работе. Рассмотрим подробнее, какие материалы и инструменты понадобятся для создания котла.

Материалы

Для изготовления котла чаще всего используются следующие материалы:

• Сталь – наиболее распространённый материал для котлов. Она обладает высокой прочностью и устойчивостью к высоким температурам. Рекомендуется использовать сталь толщиной не менее 4-5 мм для стенок котла.
• Нержавеющая сталь – идеальный вариант для тех, кто хочет избежать коррозии. Нержавеющая сталь дольше служит и не требует дополнительной обработки, но стоит дороже.
• Чугун – используется реже, но обладает отличной теплоёмкостью. Чугунные котлы могут долго сохранять тепло, однако они более хрупкие и требуют аккуратного обращения.
• Керамика – применяется в некоторых современных моделях котлов. Керамика устойчива к высоким температурам, но её использование ограничено из-за хрупкости.

Дополнительные компоненты

Кроме основного материала, вам понадобятся:

• Теплообменник – может быть выполнен из меди или алюминия, так как эти материалы обладают высокой теплопроводностью.
• Уплотнительные материалы – для герметизации швов и соединений. Рекомендуется использовать термостойкие прокладки и герметики.
• Крепежные элементы – болты, гайки, шайбы, которые должны быть из нержавеющей стали для предотвращения коррозии.

Инструменты

Для работы вам понадобятся следующие инструменты:

• Сварочный аппарат – необходим для соединения металлических частей. Лучше использовать полуавтоматическую сварку, так как она обеспечивает более качественные швы.
• Болгарка – для резки и обработки металла. С её помощью можно легко подгонять детали под нужные размеры.
• Дрель – для сверления отверстий под крепежные элементы.
• Измерительные инструменты – рулетка, уровень, угольник для точного измерения и разметки деталей.
• Защитное оборудование – перчатки, очки и маска для защиты во время работы.

Заключение

Выбор правильных материалов и инструментов – это залог успешного изготовления котла для бани. Уделите внимание качеству используемых компонентов, так как это напрямую влияет на эффективность и безопасность работы котла. Подготовив все необходимые материалы и инструменты, вы сможете перейти к следующему этапу – проектированию и сборке котла.

Вопрос-ответ

Как рассчитать котел для бани?

Как рассчитать оптимальный показатель? Специалисты рекомендуют использовать следующий метод расчета: на 1 м³ помещения брать 1 кВт мощности печи. Чтобы вычислить объем парной, необходимо перемножить все геометрические показатели помещения (ширина, высота, длина).

Какой толщины должна быть печь для бани?

На толщину материала стоит обратить особое внимание, если литье не самого лучшего качества (например, оно в рытвинах или дырках). В таком случае для длительного срока эксплуатации печи толщина должна быть не менее 15-20 мм. Если же литье хорошего качества, то толщина может быть и меньше — 8-12 мм.

Советы

СОВЕТ №1

Перед началом изготовления котла для бани, тщательно изучите различные схемы и чертежи. Выберите ту модель, которая соответствует вашим потребностям и возможностям. Обратите внимание на размеры, материалы и конструктивные особенности, чтобы избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления котла. Нержавеющая сталь или специальная жаропрочная сталь обеспечат долговечность и безопасность конструкции. Избегайте использования тонких и ненадежных металлов, которые могут быстро выйти из строя.

СОВЕТ №3

Обязательно предусмотрите систему вентиляции и дымоход для вашего котла. Это не только повысит эффективность работы устройства, но и обеспечит безопасность, предотвращая накопление угарного газа в бане.

СОВЕТ №4

Перед запуском котла в эксплуатацию проведите тестирование. Убедитесь, что все соединения герметичны, а система работает корректно. Это поможет избежать неприятных ситуаций и обеспечит комфортное использование бани.
