В статье рассмотрим процесс подключения бойлера к водопроводу — ключевой этап для обеспечения горячего водоснабжения в доме или квартире. Узнаете о типах водонагревателей, подходящих для ваших нужд, а также получите пошаговую инструкцию с схемами и видео, что поможет избежать распространенных ошибок и сделать установку безопасной и эффективной. Правильное подключение бойлера повысит комфорт и продлит срок службы устройства.

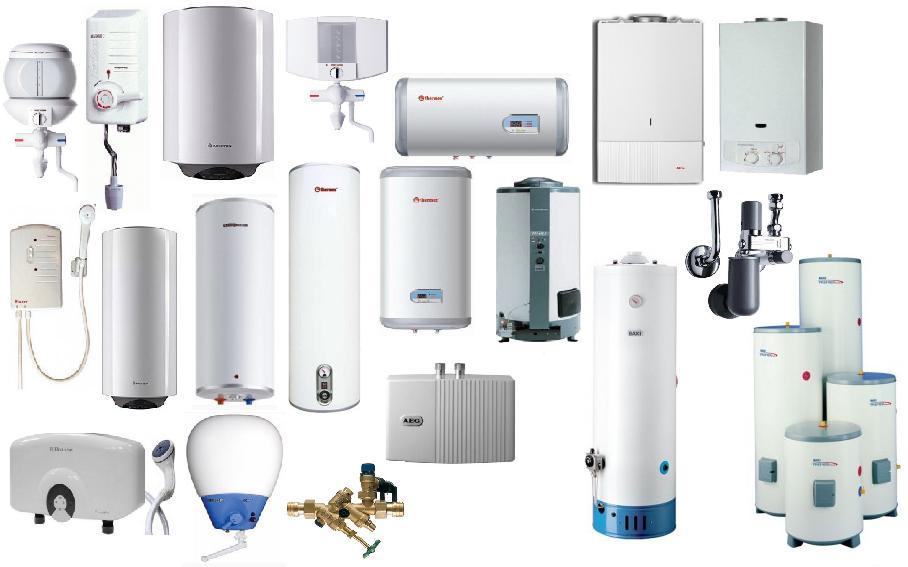

Основные типы водонагревателей

Устройства, предназначенные для нагрева воды до заданной пользователем температуры, могут иметь разнообразные конструкции и формы.

В зависимости от различных критериев классификации все бойлеры можно разделить на следующие категории:

• по методу обработки воды – накопительные и проточные;
• по источнику энергии – электрические и газовые;
• по форме – цилиндрические, плоские, прямоугольные;
• по способу подключения – вертикальные и горизонтальные;
• по уровню активности – косвенные и активные;
• по типу установки – настенные и напольные;
• по типу управления – механические и электронные.

Разнообразие этих устройств позволяет наиболее полно удовлетворить различные потребности пользователей. Например, для загородного дома с автономным газовым или твердотопливным котлом идеально подойдёт бойлер косвенного нагрева. Он не имеет встроенного термоэлемента, а вода в нём нагревается от отопительного котла. Такие устройства обычно имеют напольное исполнение, что облегчает их подключение к котлу, расположенного на том же уровне. Однако в условиях многоквартирного дома такой вариант не будет целесообразным.

Подключение бойлера к водопроводу требует внимательного подхода и соблюдения определенных правил. Эксперты рекомендуют начать с выбора подходящей схемы подключения, которая зависит от типа бойлера и системы водоснабжения. Важно учитывать, что правильная установка обеспечивает не только эффективную работу устройства, но и безопасность эксплуатации.

Перед началом работ необходимо подготовить все необходимые инструменты и материалы, включая трубы, фитинги и запорную арматуру. Специалисты советуют тщательно изучить инструкцию производителя, так как в ней могут быть указаны специфические требования. При подключении бойлера к водопроводу следует обратить внимание на правильное направление потока воды и герметичность соединений.

Не менее важным этапом является проверка системы на наличие утечек после завершения установки. В случае сомнений в своих силах, эксперты настоятельно рекомендуют обратиться к профессионалам, чтобы избежать возможных проблем в будущем.

https://youtube.com/watch?v=9acaL5NDAcU

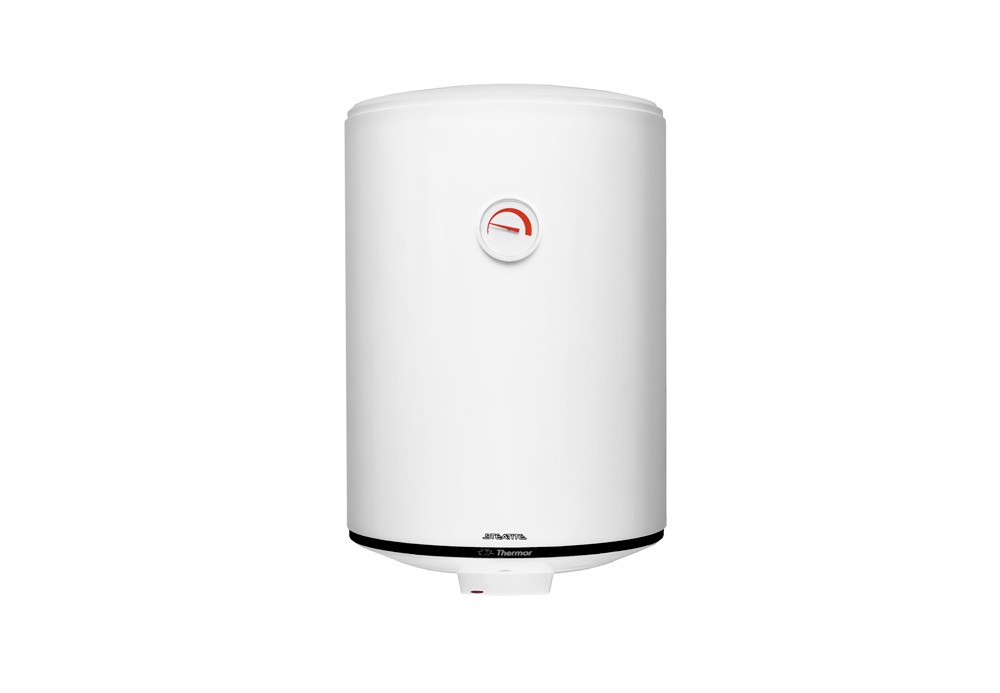

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово “бойлер”.

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат – устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры – это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств – в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия почти нет минусов. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Интересные факты

Вот несколько интересных фактов о подключении бойлера к водопроводу:

1. Схема подключения: Правильная схема подключения бойлера включает в себя не только сам бойлер, но и дополнительные элементы, такие как предохранительный клапан, запорные краны и термометр. Эти компоненты обеспечивают безопасность и удобство эксплуатации, предотвращая возможные аварии и перегрев.

2. Типы подключения: Существует два основных типа подключения бойлеров к водопроводу: верхнее и нижнее. Верхнее подключение подходит для бойлеров с верхним расположением входа и выхода воды, что позволяет более эффективно использовать пространство, в то время как нижнее подключение часто используется для моделей с нижним расположением выходов, что может быть более удобным для монтажа в ограниченных условиях.

3. Влияние качества воды: Качество воды, поступающей в бойлер, может существенно повлиять на его срок службы. Жесткая вода может привести к образованию накипи, что снижает эффективность нагрева и увеличивает расход электроэнергии. Установка фильтров для очистки воды перед бойлером может значительно продлить его эксплуатационный срок и снизить затраты на обслуживание.

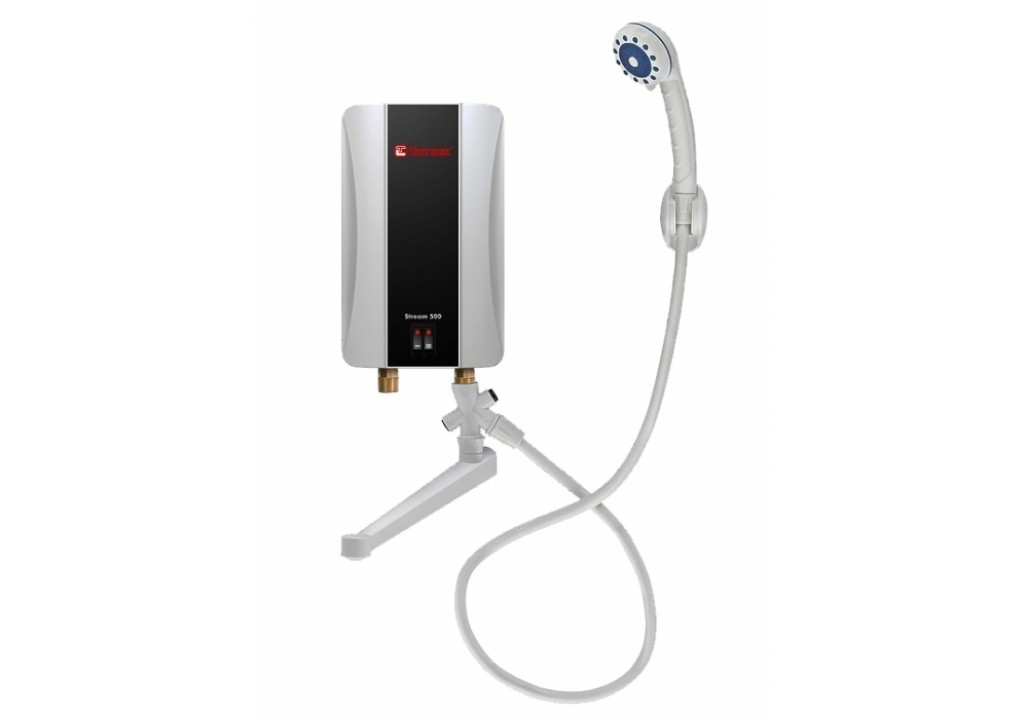

Проточные электрические приборы

Конструктивно эти устройства отличаются простотой и значительно меньшими размерами по сравнению с другими моделями.

Они востребованы в тех ситуациях, где нет возможности установить крупный бойлер. Такой бойлер имеет изогнутый канал, вдоль которого расположена спираль для нагрева, выполненная либо методом обвития (спираль находится снаружи), либо с использованием коаксиального кабеля – в этом случае спираль помещена в водонепроницаемую трубку, которая проходит внутри канала, по которому течет вода, повторяя его изгибы. Для достижения нужной температуры воды под высоким давлением термоэлемент должен быстро нагреваться до значительных значений. Поэтому мощность проточных нагревателей всегда выше, чем у накопительных, и составляет около двух-трех киловатт. Однако такой нагреватель работает только в момент, когда открыта вода – в остальное время он остается в неактивном состоянии, защищенный специальными предохранителями от случайного включения. Возможные области применения включают места с периодическим и кратковременным использованием воды, такие как рукомойники или душевые лейки. Набор ванны горячей воды с помощью такого устройства будет экономически нецелесообразным.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров – высокая скорость нагрева и показатели экономичности.

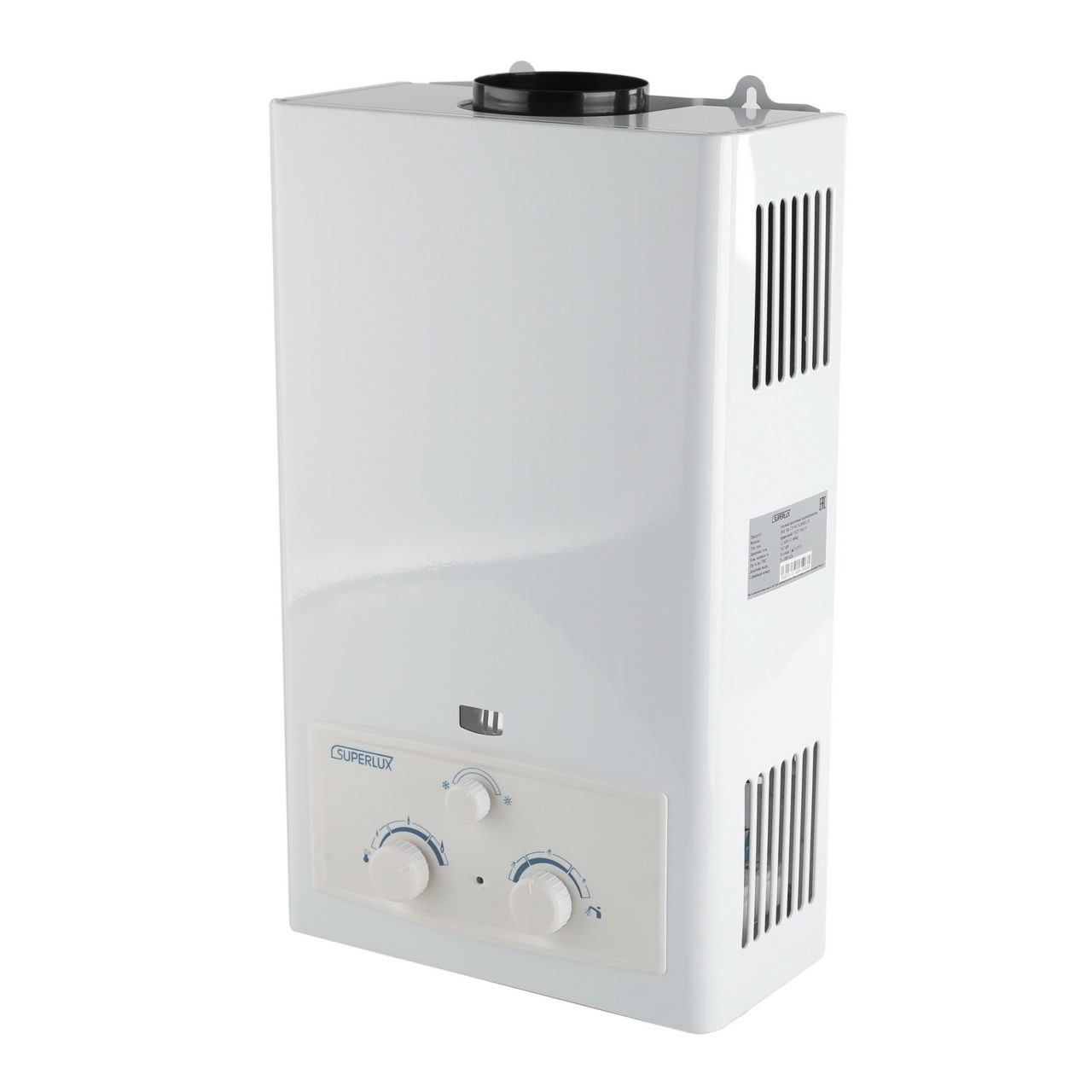

Газовые колонки

Такие устройства редко называют бойлерами, так как для них существует особое название – колонки. В домах и районах, где отсутствует центральное горячее водоснабжение, но имеется подключение к газовой сети, устанавливают проточные газовые водонагреватели. Эти агрегаты известны еще со времен Советского Союза, но с тех пор они стали значительно более компактными, безопасными и «умными» благодаря внедрению электронной системы управления. Теплообменник, по которому проходит вода во время нагрева, всегда меньше по размерам, чем накопительный бак с горелкой, особенно если речь идет о объемах свыше 50 литров. Расход газа немного выше, чем у накопительных газовых устройств, но в любом случае это обходится дешевле, чем подогрев воды с помощью электричества.

Цены на популярные модели газовых проточных водонагревателей

Газовый проточный водонагреватель

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

https://youtube.com/watch?v=WMuVSVG1KoY

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера может показаться лишь элементом дизайна, не влияющим на его функциональность. Однако, в сочетании с объёмом и размерами устройства, форма может значительно повысить комфорт его использования.

При выборе электрического или газового водонагревателя пользователи сталкиваются с вопросом о необходимом объёме воды, который будет постоянно использоваться для бытовых нужд и должен храниться в нагретом состоянии. Нельзя просто умножить среднюю норму в 30 – 50 литров на количество членов семьи, так как итоговая цифра окажется слишком большой. Это не требуется, поскольку все члены семьи не используют горячую воду одновременно и не расходуют свою норму за один раз. Однако многое зависит от типа водоразборных точек.

Например, если в квартире установлена душевая кабина, то расход воды будет одним, а если имеется большая ванна, которую наполняют несколько раз в день, то значительно больше. Примерные рекомендации по выбору объёма накопительного бака представлены в следующей таблице:

Таблица 1. Рекомендуемый объём бойлера для семьи.

Из таблицы видно, что оптимальный объём для определённого числа человек в семье соответствует минимальной ёмкости устройства для семьи, состоящей из одного человека. Это означает, что бойлер можно использовать, и в большинстве случаев его объёма будет достаточно, но существует риск, что при активном использовании кто-то из членов семьи может получить остывшую воду.

Небольшие бойлеры на 30 или даже 20 литров лучше использовать не как основной источник горячей воды, а как точечный, например, для кухонной мойки или рукомойника. Среди наиболее распространённых форматов водонагревателей выделяются два основных типа:

• цилиндрические;
• плоские.

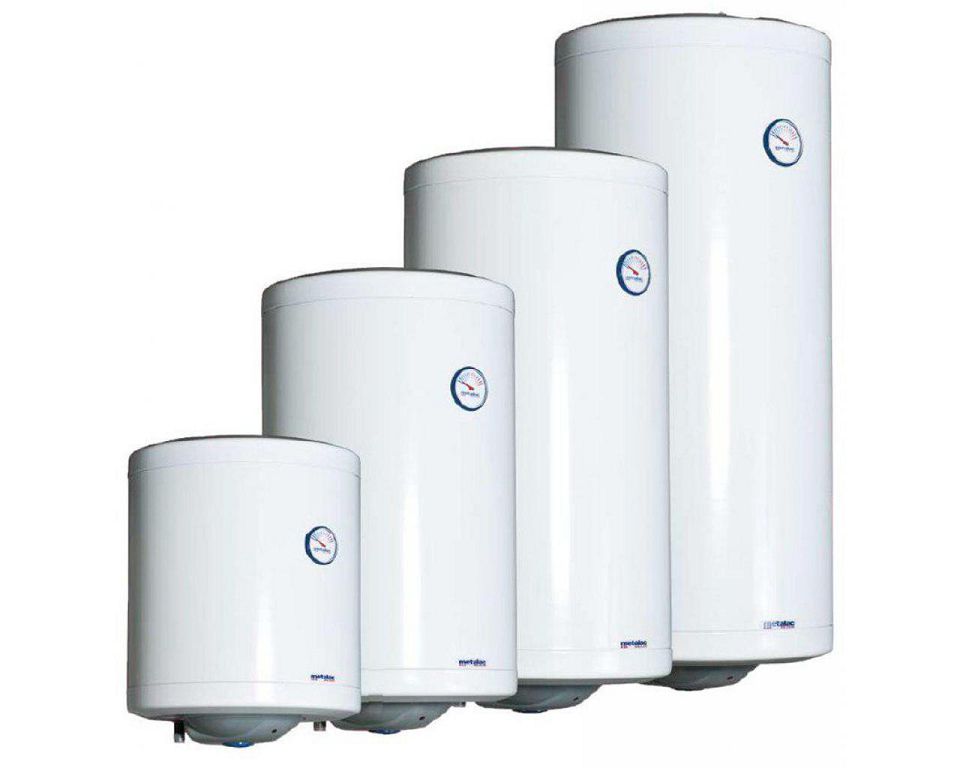

При этом размеры цилиндрических бойлеров могут варьироваться. Многие 50-литровые модели имеют широкие баки с небольшой высотой. Их оптимально размещать на некоторой высоте, например, под потолком ванной комнаты, чтобы они не занимали полезное пространство и не создавали неудобств. Бойлеры большей ёмкости, как правило, имеют вытянутую вертикальную форму. Это позволяет уменьшить толщину при сохранении объёма. Любой цилиндрический бойлер удобно устанавливать в углу.

Плоские бойлеры появились позже цилиндрических как более эргономичное решение. Они имеют округлые края и углы, что делает их менее громоздкими. Однако их преимущества не ограничиваются только внешним видом. Благодаря плоской конструкции бойлер объёмом 100 – 120 литров может иметь толщину в два раза меньше, чем у его цилиндрического аналога. Такие устройства можно устанавливать не только в углах, но и на открытых стенах.

Современные бойлеры могут иметь не только нижнее, но и боковое или верхнее подключение коммуникаций. Схема расположения входных и выходных штуцеров не влияет на работу устройства, а предназначена для удобства подключения. При выборе бойлера стоит заранее продумать, где вы планируете его установить, а также как будут располагаться соединительные патрубки или гибкие шланги. Например, для нижнего подключения под раковиной предусмотрено верхнее расположение монтажных патрубков. Боковая схема подключения часто встречается у плоских бойлеров, установленных горизонтально.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Материал бака и теплоизоляционный слой

С момента появления на рынке различных типов бойлеров пользователи продолжают обсуждать, какой из них обладает лучшими эксплуатационными характеристиками. В основном, бойлеры изготавливаются с эмалевым покрытием или из нержавеющей стали.

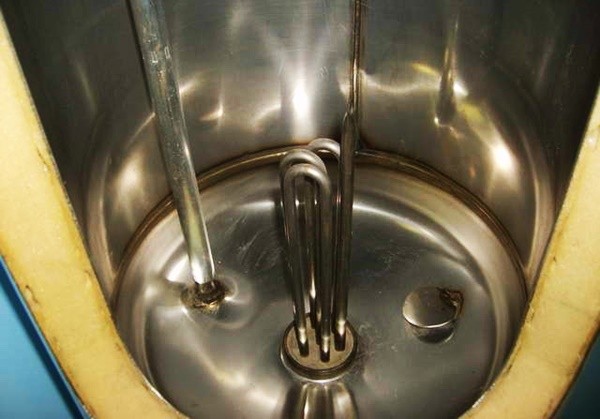

Эмаль наносится на внутреннюю поверхность бака, который выполнен из обычного железа. В отличие от этого, бак из нержавеющей стали представляет собой однородный материал, но имеет сварной шов. Гарантия на устройства с разными типами баков варьируется: от 1 года для эмалированных и стеклокерамических моделей до 5 лет для нержавеющих. Это свидетельствует о большем сроке службы нержавеющей стали как материала, контактирующего с водой.

Тем не менее, у эмалированных бойлеров есть одно неоспоримое преимущество – их доступная цена. Этот фактор для многих покупателей становится решающим, перекрывая другие аспекты. Кроме того, при правильной эксплуатации и наличии магниевого анода, который снижает образование твердых отложений на стенках и ТЭНе водонагревателя, такие устройства могут служить своим владельцам долгие годы.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

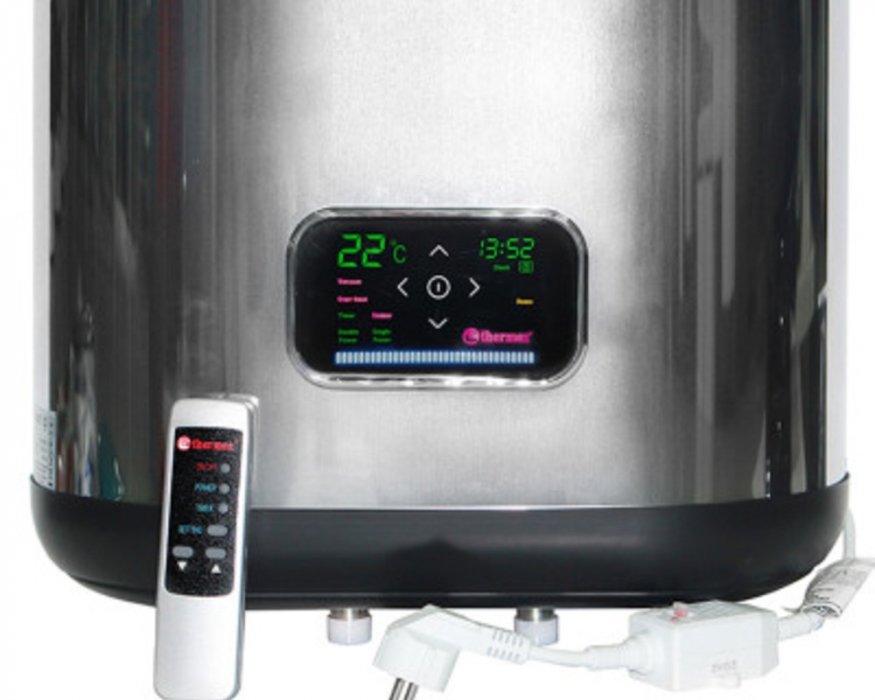

1. Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление – это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
2. Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
3. Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Подключение бойлера к водопроводу

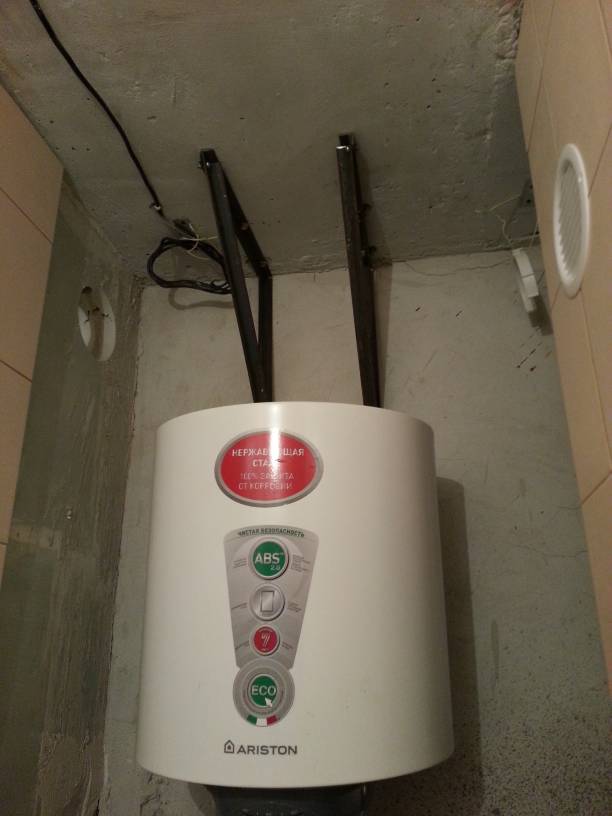

Когда выбор сделан и упаковка с бойлером открыта, следует заняться его установкой и подключением к водопроводной системе и электросети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное – выбрать несущую стену.

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

• перфоратор;

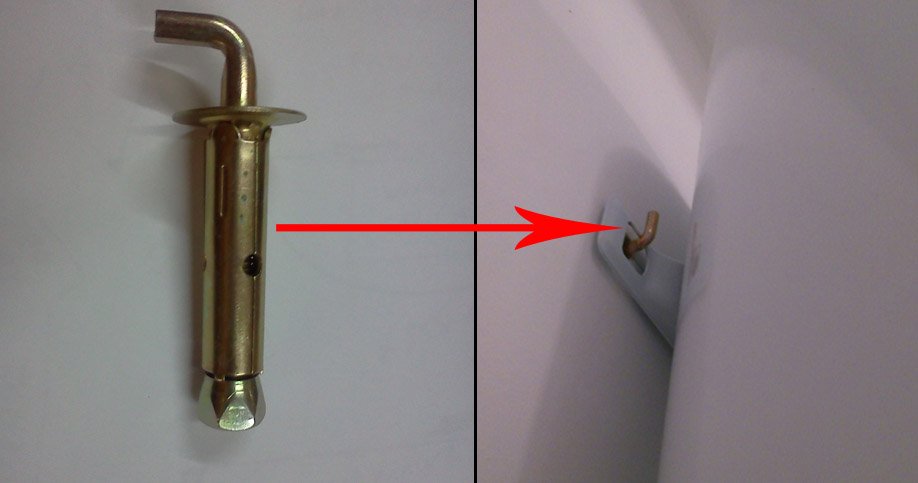

• два анкера-крюка;
• строительный уровень;
• рулетка;
• гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Бойлер устанавливается следующим образом:

Шаг 1. С помощью рулетки измерьте расстояние между крепёжными проушинами бойлера. На высоте, где планируется его установка, отметьте это расстояние карандашом. Убедитесь, что отверстия находятся на одном уровне, используя уровень.

Шаг 2. С помощью перфоратора просверлите отверстия в стене, делая их немного глубже, чем длина анкеров. Диаметр отверстий должен быть таким, чтобы анкера входили плотно, при необходимости подбивайте их молотком. Наденьте гаечный ключ на гайку и поочерёдно затягивайте крепёж на обоих крюках. Лепесток анкера раскроется в стороны, обеспечивая надежное закрепление анкера в стене.

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Подключаем к трубопроводам

Все производители обозначают патрубки бойлера с помощью синего и красного цветов. Синий патрубок предназначен для подключения к холодной воде, а красный — для горячей. Перед тем как подключить бойлер к водопроводу, стоит учесть несколько важных моментов.

Многое зависит от типа водопровода. Если у вас открытые трубы, достаточно убрать лишние элементы, чтобы обеспечить удобный доступ к ним. В случае скрытых труб потребуется снять плитку и выдолбить каналы для доступа. Установку бойлера лучше всего планировать во время ремонта ванной комнаты.

Бойлер можно использовать в дополнение к централизованному горячему водоснабжению. В этом случае выход водонагревателя подключается через тройник к горячей магистрали. На входе в квартиру и на выходе из бойлера обязательно устанавливаются запорные краны. Они позволяют перекрыть горячий поток от котельной и использовать только бойлер, или, наоборот, остановить подачу из бойлера во время его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых – специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах – во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

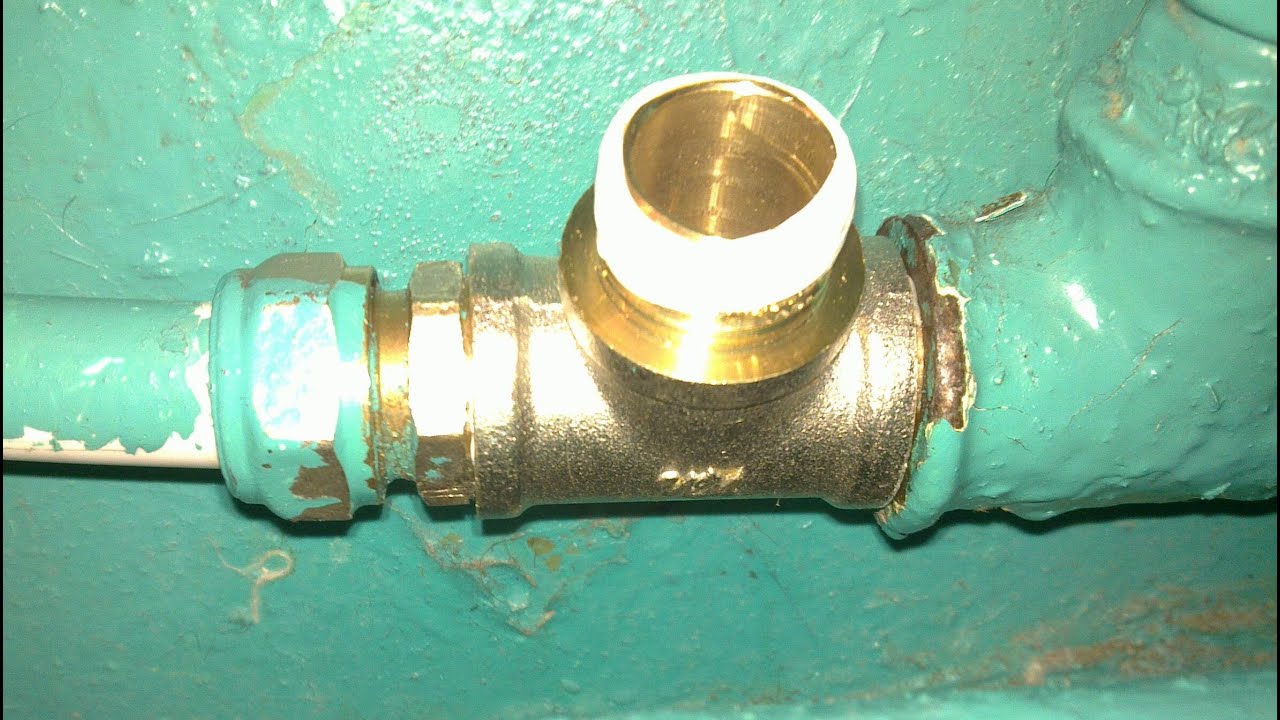

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно – это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный – вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Видео – Подключения водонагревателя к водопроводу

Внимание! Не рекомендуется подключать заземление к отопительным батареям, металлическим ваннам и другим металлическим объектам. Если вы проживаете в доме с небольшой этажностью, прикрепите проволоку к штырю и вбейте его в землю. В случае проживания в многоэтажном здании, лучше обратиться в управляющую компанию.

https://youtube.com/watch?v=9acaL5NDAcU

Проверка герметичности соединений

После завершения подключения бойлера к водопроводу крайне важно провести проверку герметичности всех соединений. Это необходимо для предотвращения утечек воды, которые могут привести к повреждению оборудования и окружающих конструкций, а также создать опасные условия для эксплуатации.

Для начала, убедитесь, что все соединения были выполнены правильно. Проверьте, что все резьбовые соединения затянуты с необходимым усилием, а уплотнительные материалы (такие как фум-лента или уплотнительные кольца) установлены корректно. Если вы использовали фум-ленту, убедитесь, что она намотана равномерно и не выступает за пределы резьбы.

Далее, необходимо провести тестирование на герметичность. Для этого выполните следующие шаги:

1. Заполнение системы водой: Откройте кран горячей воды и дайте системе заполниться. Убедитесь, что все краны и вентили, которые могут быть открыты, закрыты, чтобы избежать попадания воздуха в систему.
2. Проверка на утечки: После заполнения системы внимательно осмотрите все соединения на предмет утечек. Обратите особое внимание на места, где трубы соединяются с бойлером, а также на места, где установлены краны и фитинги.
3. Использование мыльного раствора: Если визуально утечки не обнаружены, можно использовать мыльный раствор. Нанесите его на соединения с помощью губки или распылителя. Если появятся пузырьки, это будет свидетельствовать о наличии утечки.
4. Проверка давления: Если у вас есть манометр, подключите его к системе и проверьте давление. Если давление падает, это также может указывать на утечку.

Если вы обнаружили утечку, необходимо немедленно устранить проблему. Это может потребовать повторного затягивания соединений или замены уплотнительных материалов. Важно помнить, что игнорирование утечек может привести к серьезным последствиям, включая повреждение бойлера и затопление помещения.

После того как все соединения проверены и герметичность подтверждена, можно переходить к следующему этапу установки, который включает в себя настройку бойлера и его подключение к электросети. Однако, прежде чем это сделать, убедитесь, что все предыдущие шаги выполнены корректно и безопасно.

Вопрос-ответ

Как подключить бойлер к водопроводу?

Чтобы набрать воду в бойлер, перекройте кран с горячей водой на стояке и откройте краны на входе и выходе из водонагревателя. Теперь откройте кран с горячей водой на ближайшем к бойлеру смесителе в доме. Подождите несколько минут, пока из крана не пойдет ровная струя воды без воздуха.

Что будет, если перепутать фазу и ноль на бойлере?

Если при установке перепутать фазу и ноль или неправильно подключить заземление, бойлер работать не будет.

Какие краны нужно открывать на бойлере?

Перед вводом водонагревателя в эксплуатацию сначала перекройте подачу горячей воды из централизованной системы горячего водоснабжения. Далее открываем запорные краны горячей и холодной воды бойлера. При этом сливной шаровой кран, отходящий от тройника холодной воды бойлера, нужно закрыть.

Как правильно должен быть подключен бойлер?

Подвешивать бойлер нужно так, чтобы иметь доступ ко всем органам управления им. Желательно, чтобы расстояние от потолка до устройства было не менее 10 см, а от пола – не менее 50 см.

Советы

СОВЕТ №1

Перед началом подключения бойлера к водопроводу, внимательно изучите инструкцию производителя. В ней могут быть указаны специфические требования и рекомендации, которые помогут избежать ошибок при установке.

СОВЕТ №2

Убедитесь, что у вас есть все необходимые инструменты и материалы для подключения. Это может включать в себя трубы, фитинги, краны и герметики. Подготовив все заранее, вы сэкономите время и силы в процессе установки.

СОВЕТ №3

При подключении бойлера к водопроводу обязательно следите за правильной ориентацией устройства. Неправильная установка может привести к утечкам и другим проблемам. Обратите внимание на входы и выходы для воды, чтобы избежать путаницы.

СОВЕТ №4

После завершения подключения, проведите тестирование системы. Откройте краны и проверьте на наличие утечек. Это поможет вам убедиться, что все соединения выполнены правильно и бойлер готов к эксплуатации.
