В статье рассмотрим подключение бойлера косвенного нагрева к системам отопления: одноконтурным и двухконтурным котлам, центральному отоплению и твердотопливным котлам. Узнаете, как выполнить монтаж самостоятельно, какие схемы подключения существуют и на что обратить внимание при установке. Информация будет полезна как опытным мастерам, так и новичкам, стремящимся оптимизировать отопление и обеспечить надежное горячее водоснабжение.
Монтаж с одноконтурным котлом
Существует две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:
-

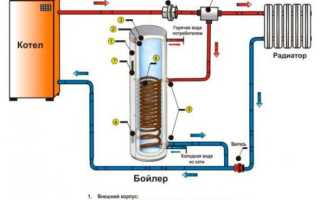

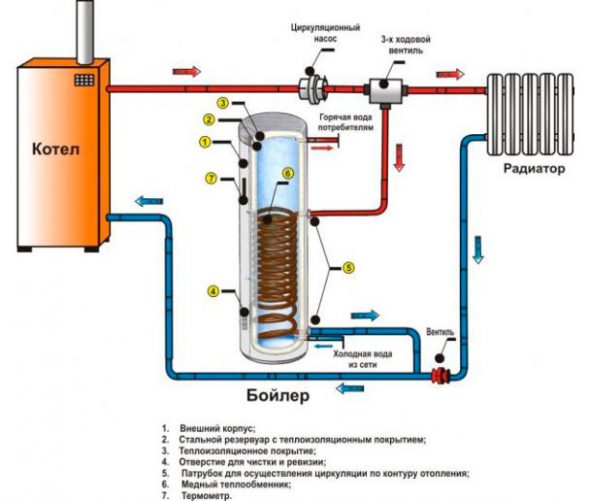

Использование трехходового клапана для систем с активной циркуляцией. В данной схеме устанавливается приоритет на нагрев водопроводной воды. Создаются два контура: один направляется к водонагревателю, а другой — к системе отопления.
На выходе из котла, после насоса, устанавливается трехходовой клапан, который соединен с термостатом водонагревателя и управляет потоком теплоносителя между бойлером и радиаторами. Если температура воды в баке ниже заданной, клапан переключается на горячее водоснабжение (ГВС), а когда вода достигает нужной температуры, теплоноситель направляется в систему отопления.
Для корректной работы трехходового клапана необходимо правильно настроить его параметры. Важно учитывать, что температура водопроводной воды обычно ниже температуры теплоносителя. Если установить слишком высокий порог, котел будет постоянно функционировать только для ГВС.
-
Использование двух циркуляционных насосов. В этом варианте схема подключения схожа, но клапан отсутствует, а в контуре водонагревателя устанавливается второй насос, который также подключен к термостату.
При этом способе подключения приоритет на ГВС не предусмотрен. Чтобы избежать смешивания потоков в контурах, для каждого насоса устанавливается обратный клапан.
Подключение бойлера косвенного нагрева требует внимательного подхода и соблюдения ряда рекомендаций. Эксперты отмечают, что перед началом установки важно тщательно изучить инструкцию производителя, так как различные модели могут иметь свои особенности. В первую очередь, необходимо правильно выбрать место для установки, обеспечив доступ к коммуникациям и достаточное пространство для обслуживания.
При подключении бойлера к системе отопления важно учитывать, что он должен быть установлен ниже уровня котла, чтобы обеспечить естественную циркуляцию воды. Специалисты советуют использовать качественные трубы и фитинги, чтобы избежать утечек и повысить эффективность работы устройства. Не менее важным является правильное подключение к электросети, если бойлер имеет электрический тен.
Кроме того, рекомендуется установить предохранительный клапан и манометр для контроля давления в системе. В заключение, эксперты подчеркивают, что при отсутствии опыта лучше доверить установку профессионалам, чтобы избежать возможных ошибок и обеспечить надежную работу оборудования.
Подключение к двухконтурному котлу
Двухконтурный котел предназначен для одновременного обеспечения отопления и горячего водоснабжения. Однако, как правило, его мощности хватает лишь для одной точки водораздела. Использование косвенного водонагревателя позволяет значительно увеличить объем горячей воды, который можно получить.
Подключить его можно так же, как и одноконтурный котел, с помощью трехходового клапана или двух насосов. В этом случае трубы разводятся к различным точкам водораздела, например, от котла к умывальнику, а от бойлера к душевой.
При использовании второго метода водонагреватель функционирует как накопительная буферная емкость. Горячая вода из котла поступает в бак, где она может дополнительно нагреваться по мере необходимости. Это также обеспечивает более стабильную температуру воды.
| Этап подключения | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1. Выбор места установки | Определите оптимальное место для бойлера, учитывая близость к водопроводу, отопительному контуру и электрической сети. Убедитесь в наличии достаточного пространства для обслуживания. | Рулетка, уровень, маркер |
| 2. Подготовка водопровода | Установите запорные краны на входе холодной воды и выходе горячей воды из бойлера. Смонтируйте предохранительный клапан на входе холодной воды. | Разводной ключ, фум-лента/пакля, фитинги, запорные краны, предохранительный клапан |
| 3. Подключение к отопительному контуру | Подсоедините подающую и обратную линии отопительного контура к соответствующим патрубкам бойлера. Установите циркуляционный насос (если он не встроен в систему отопления) и обратный клапан. | Разводной ключ, фум-лента/пакля, фитинги, циркуляционный насос, обратный клапан |
| 4. Подключение к электричеству | Подключите термостат бойлера к электрической сети согласно схеме производителя. Убедитесь в наличии заземления. | Отвертка, кусачки, индикаторная отвертка, изолента, клеммы, кабель |
| 5. Заполнение системы и проверка на герметичность | Откройте запорные краны и медленно заполните бойлер водой. Проверьте все соединения на отсутствие протечек. | Ветошь, фонарик |
| 6. Настройка и запуск | Установите желаемую температуру нагрева воды на термостате. Включите отопительный котел и циркуляционный насос. | Инструкция по эксплуатации бойлера и котла |
Интересные факты
Вот несколько интересных фактов о подключении бойлера косвенного нагрева:
-
Эффективность использования энергии: Бойлеры косвенного нагрева используют тепло, вырабатываемое котлом или другим источником отопления, что делает их более энергоэффективными по сравнению с электрическими бойлерами. Это позволяет значительно сократить расходы на отопление и горячую воду.
-
Системы управления: Современные бойлеры косвенного нагрева могут быть оснащены интеллектуальными системами управления, которые позволяют автоматически регулировать температуру воды в зависимости от потребностей пользователя и внешних условий. Это обеспечивает не только комфорт, но и экономию энергии.
-
Установка и подключение: Подключение бойлера косвенного нагрева требует соблюдения определенных правил и норм, включая правильное расположение трубопроводов и использование качественных материалов. Неправильная установка может привести к снижению эффективности работы устройства и даже к его поломке. Поэтому рекомендуется доверять установку профессионалам.
Твердотопливный котел и центральное отопление
Подключение устройства косвенного нагрева к твердотопливному котлу осуществляется по схожим схемам. Твердотопливный котел предоставляет возможность установки термостатических вентилей на радиаторах, что позволяет удобно регулировать температуру в помещении. Однако это также создает риск перегрева котла.
Чтобы избежать этой проблемы, производители предлагают установку аварийного теплообменника, что, к сожалению, приводит к потере энергии. В случае, если в системе присутствует водонагреватель косвенного нагрева, он служит защитой от перегрева и помогает избежать ненужных потерь тепла.
Если зимой в вашей квартире батареи стабильно работают, вы можете подключиться к центральному отоплению. В этом случае рекомендуется выбирать комбинированный бойлер с съемным ТЭНом, чтобы обеспечить горячее водоснабжение летом, например, модель Дражице OKC 125. Однако в этом варианте не получится установить приоритет нагрева водопровода, так как стояк является общим для всего дома. В данном случае подойдет схема с циркуляционным насосом.
Система с рециркуляцией
Если вы планируете установить полотенцесушитель, рекомендуется выбирать модели с функцией рециркуляции, такие как Дражице OKC NTR/Z. В центре бака расположена точка рециркуляции, что позволяет поддерживать полотенцесушитель в постоянном теплом состоянии, а вода в кране будет сразу горячей. Вам не придется ждать, пока стечет холодная вода.
Однако у таких систем есть и недостатки, связанные с потерей тепловой энергии. В устройствах без рециркуляции горячая вода находится в верхней части бака и поступает к точкам водоразбора именно оттуда. Это обеспечивает максимальное использование теплой воды. При наличии рециркуляции происходит перемешивание водных слоев в баке, что приводит к частичной утрате этого эффекта.
Монтаж систем
Установить и подключить бойлер косвенного нагрева можно самостоятельно. Сначала необходимо выбрать схему подключения, основываясь на потребностях и характеристиках оборудования.
Затем следует приобрести необходимые материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. После этого определите место для установки всех компонентов и создайте план с учетом расположения в помещении.
Монтаж включает в себя несколько ключевых этапов:
- Перекрыть подачу воды в квартиру или дом.
- Установить корпус. В зависимости от модели, он может быть установлен на пол, как, например, Nibe – Biawar W-E150.6, или прикреплен к стене, как Nibe – Biawar W-E100.21. Важно, чтобы стена была из кирпича или бетона, чтобы выдержать вес устройства с водой.
- В зависимости от выбранной схемы, устанавливается трехходовой клапан или два насоса.
- Устанавливаются группы безопасности для котла и бойлера.
- Нарезаются трубы нужной длины, соединяются между собой и с переходниками, а затем крепятся к стенам с помощью клипс. В системе необходимо предусмотреть обратные клапаны для предотвращения обратной циркуляции теплоносителя.
- Постепенно открывается вентиль подачи воды, и все узлы проверяются на наличие утечек. После этого тестируется работоспособность всей системы.
Обслуживание и профилактика бойлера косвенного нагрева
Первым шагом в обслуживании бойлера является регулярная проверка состояния устройства. Необходимо осматривать корпус на наличие коррозии, трещин и других повреждений. Если вы заметили какие-либо дефекты, рекомендуется обратиться к специалисту для их устранения.
Также важно следить за состоянием теплообменника. На его поверхности может образовываться накипь, что снижает эффективность нагрева воды. Для удаления накипи можно использовать специальные химические средства, которые продаются в магазинах. Важно следовать инструкциям на упаковке и соблюдать меры предосторожности при работе с химикатами.
Не забывайте о проверке системы трубопроводов, соединяющих бойлер с отопительной системой и водоснабжением. Убедитесь, что нет утечек, и все соединения надежно закреплены. В случае обнаружения утечек, их необходимо устранить как можно скорее, чтобы избежать повреждений и потерь энергии.
Регулярная замена анода также является важной частью профилактики. Анод защищает бойлер от коррозии, и его срок службы обычно составляет от одного до трех лет, в зависимости от качества воды и условий эксплуатации. Рекомендуется проверять состояние анода не реже одного раза в год и заменять его при необходимости.
Кроме того, стоит обратить внимание на настройки термостата. Неправильные настройки могут привести к перегреву воды и повышенному расходу энергии. Рекомендуется устанавливать температуру на уровне 60-70 градусов Цельсия, что является оптимальным для большинства бытовых нужд.
Наконец, важно помнить о необходимости периодической промывки бойлера. Это поможет удалить накопившиеся отложения и улучшить качество воды. Процедура промывки может варьироваться в зависимости от модели бойлера, поэтому обязательно ознакомьтесь с инструкцией производителя.
Следуя этим рекомендациям, вы сможете обеспечить надежную и долговечную работу бойлера косвенного нагрева, а также снизить риск возникновения серьезных поломок и аварийных ситуаций.
Вопрос-ответ
Можно ли к двухконтурный котел подключить бойлер косвенного нагрева?
Для подключения к двухконтурному газовому котлу подойдет бойлер косвенного нагрева, который работает в связке с котлом. Такой водонагреватель от газового котла не имеет встроенного нагревательного элемента, а получает тепло от системы отопления.
Бойлер косвенного нагрева минусы?
Недостатки бойлеров косвенного нагрева. Установка бойлеров косвенного нагрева обычно требует дополнительных компонентов, таких как котел для центрального отопления, тепловой насос или солнечные коллекторы, что может увеличить общую стоимость системы. Это особенно значимо в случае замены оборудования.
Какой котел нужен для бойлера косвенного нагрева?
Бойлер косвенного нагрева используется в паре с одноконтурным котлом. Это оборудование занимает больше места и стоит дороже, чем просто двухконтурный котел. Но есть и преимущество перед просто двухконтурным котлом — значительное количество горячей воды практически без перебоев с постоянной температурой.
Советы
СОВЕТ №1
Перед началом установки бойлера косвенного нагрева, внимательно изучите инструкцию производителя. Это поможет вам понять все особенности подключения и избежать возможных ошибок.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как трубы, фитинги, краны и герметики. Это сэкономит ваше время и сделает процесс подключения более эффективным.
СОВЕТ №3
При подключении бойлера к системе отопления, следите за правильной схемой подключения. Обратите внимание на направление потока воды и соблюдайте рекомендации по установке, чтобы избежать проблем с циркуляцией.
СОВЕТ №4
После завершения установки обязательно проведите тестирование системы. Проверьте на наличие утечек и убедитесь, что бойлер работает корректно, прежде чем использовать его в полном объеме.
