В статье рассмотрим подключение розетки от выключателя и наоборот, что важно для безопасной и эффективной работы электрической сети в вашем доме. Правильное подключение улучшает функциональность электропроводки, экономит электроэнергию и повышает безопасность. Мы предоставим схемы, пошаговые инструкции и советы по работе с проводами в распределительной коробке, что поможет избежать распространенных ошибок и выполнить работу самостоятельно.

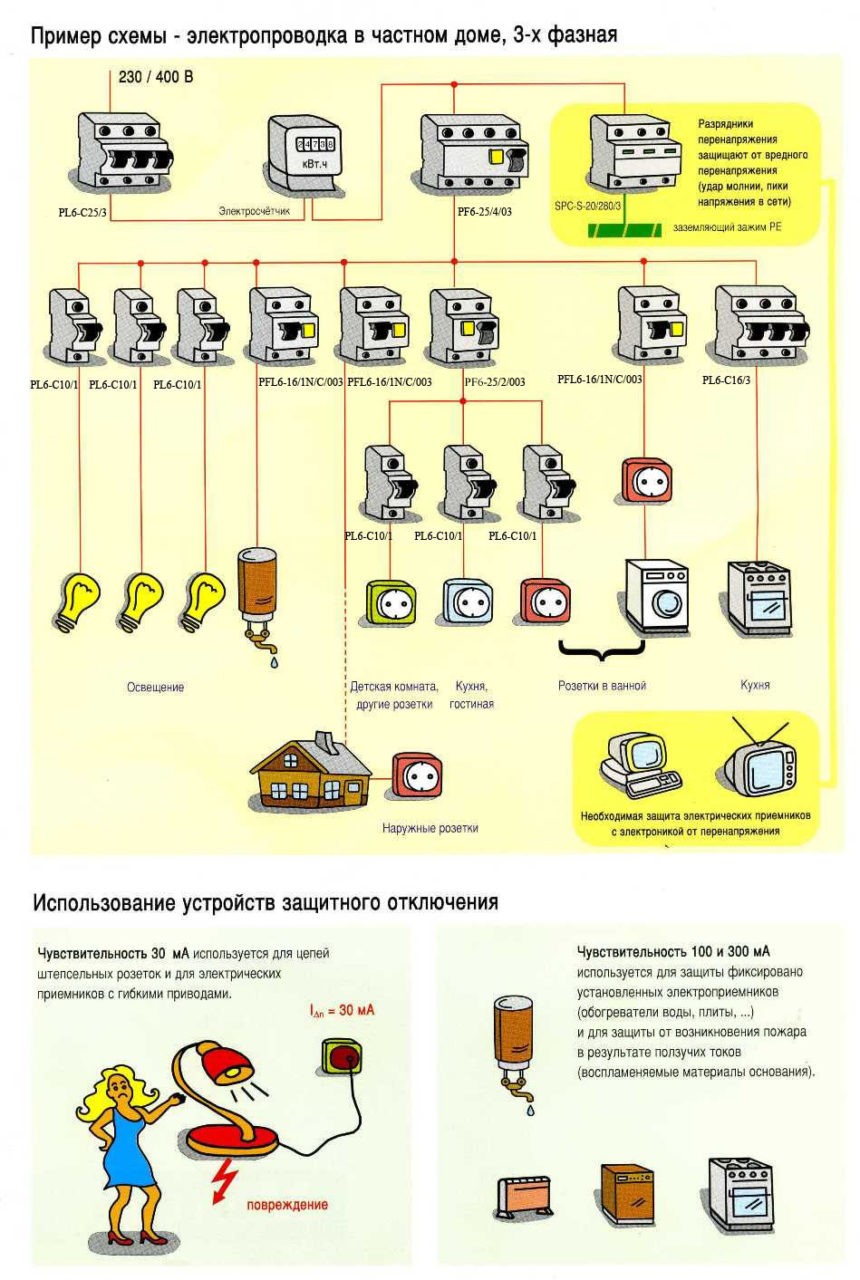

Как устроена квартирная или домовая электрическая сеть
Перед тем как вносить изменения или улучшения в электрическую сеть, важно понять, как она устроена и работает. В данный момент нас интересует, как организована проводка в вашем доме или квартире. Обычно схема подключения имеет классическую структуру и включает в себя следующие компоненты.
- Первым элементом во внутридомовой сети является вводной щиток. Он может находиться в квартире, на лестничной площадке или на улице, если речь идет о частном доме. Открыв щиток, вы увидите вводной автомат, к которому подключен кабель питания от внешней электрической сети, различные защитные устройства и, скорее всего, электрический счетчик. В некоторых старых домах вместо вводного автомата может быть установлен рубильник или пакетный переключатель.
- От вводного автомата отходят провода, которые ведут к счетчику. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства сгруппированы, и обычно присутствует 2 или более групп, в зависимости от предполагаемых нагрузок на внутридомовую сеть.
- Группировка – это удобный способ подключения электрических точек в доме. Она позволяет изолировать определенные помещения и при необходимости отключать питание только в них, не затрагивая остальные комнаты.
В этом щитке невозможно запутаться – опытный электрик подписал назначение каждого автомата.
- Разделение электрической сети на группы может осуществляться по различным критериям. Это может быть удобство монтажа или характер нагрузок – строгих правил нет, но мастер всегда придерживается выбранной логики. Однако существуют рекомендации по подключению электрических приборов в кухне и ванной комнате – их следует подключать отдельными группами.
- Далее от автоматов идут длинные провода, которые прокладываются по всем помещениям до распределительных коробок. Эти коробки служат узлами, где одна линия разветвляется на несколько. Именно здесь начинаются провода, ведущие к розеткам и выключателям.
Интересный факт! Ранее распределительные коробки монтировались в стены или под потолком. Сегодня их расположение может значительно варьироваться – их могут переносить на потолок, прятать за инсталляциями и так далее. Если вы планируете монтаж проводки, рекомендуется устанавливать коробки в места, где к ним будет обеспечен доступ в будущем. Да, эта часть цепи является пассивной и в основном не требует обслуживания, но иногда доступ все же необходим, например, для подключения новых веток или исправления ошибок электрика.
Подключение розетки от выключателя и наоборот — задача, требующая внимательности и знаний основ электротехники. Эксперты подчеркивают, что перед началом работ необходимо отключить электричество в помещении, чтобы избежать травм. Схема подключения зависит от типа выключателя и розетки. Важно правильно определить, где будет находиться фаза и ноль. При подключении розетки от выключателя, фаза подводится к выключателю, а затем к розетке. В случае обратного подключения, необходимо учитывать, что выключатель будет управлять подачей напряжения на розетку. Специалисты рекомендуют использовать качественные материалы и инструменты, а также следовать инструкциям, чтобы обеспечить безопасность и долговечность подключения.
https://youtube.com/watch?v=2vdaah9BA5w

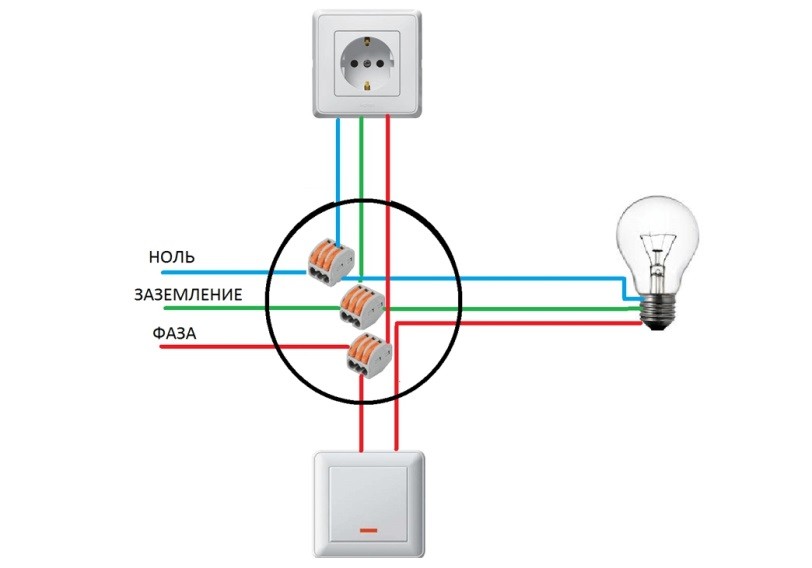

Как подключены розетки и выключатели
Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.
Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.
- Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
- Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» – с заземляющим. То есть для ее подключения к сети задействуется все три провода.
- С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
- Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
- Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
- Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.
Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!
| Действие | Описание | Важные моменты |
|---|---|---|
| Подключение розетки от выключателя | Позволяет управлять розеткой (например, для торшера) с помощью выключателя. | Не рекомендуется для мощных приборов. Выключатель должен быть рассчитан на ток розетки. |
| Подключение выключателя от розетки | Позволяет включать/выключать питание розетки с помощью выключателя. | Нестандартное решение. Обычно используется для временных подключений или специфических задач. |
| Схема подключения (розетка от выключателя) | Фаза (L) от щитка идет на выключатель, затем от выключателя на один контакт розетки. Ноль (N) и заземление (PE) напрямую от щитка на розетку. | Убедитесь, что выключатель разрывает фазу. |
| Схема подключения (выключатель от розетки) | Фаза (L) от розетки идет на выключатель, затем от выключателя на другой контакт розетки. Ноль (N) и заземление (PE) остаются подключенными к розетке напрямую. | Опасно! Розетка всегда под напряжением, даже если выключатель выключен. |
| Инструменты | Отвертки (шлицевая, крестовая), индикаторная отвертка, кусачки, стриппер, изолента. | Всегда используйте исправные и изолированные инструменты. |
| Меры безопасности | Обязательно отключите электричество на главном щитке! Проверьте отсутствие напряжения индикаторной отверткой. | Работайте в сухих условиях, используйте диэлектрические перчатки. |
| Проверка подключения | После монтажа включите электричество и проверьте работу розетки/выключателя. | Если что-то не работает или искрит, немедленно отключите электричество и проверьте схему. |
| Рекомендации | Для постоянных подключений лучше прокладывать отдельные линии для розеток и выключателей. | Если сомневаетесь, обратитесь к квалифицированному электрику. |
Интересные факты
Вот несколько интересных фактов о подключении розеток и выключателей:
-
Схема подключения: Важно помнить, что правильное подключение розетки от выключателя требует соблюдения схемы, где выключатель управляет подачей напряжения на розетку. Это позволяет включать и выключать электрооборудование, подключенное к розетке, с помощью выключателя, что удобно и безопасно.
-
Параллельное подключение: В некоторых случаях можно подключить несколько розеток и выключателей параллельно. Это позволяет управлять несколькими источниками света или электрооборудования с одного выключателя, что особенно полезно в больших помещениях или на кухне.
-
Безопасность: При подключении розетки от выключателя важно учитывать правила электробезопасности. Например, необходимо использовать провода соответствующего сечения и обязательно устанавливать защитные устройства, такие как автоматические выключатели или УЗО (устройства защитного отключения), чтобы предотвратить перегрев и короткое замыкание.
Видео – Подключение розетки и выключателя
Если вы внимательно ознакомились с предыдущей информацией, то уже осознаете, что схемы подключения различных точек могут значительно различаться, и в коробке выключателя отсутствуют нулевой провод и заземление, что делает подключение розетки невозможным. Как же в таком случае можно решить эту задачу? Рассмотрим все возможные варианты.
Ознакомьтесь с пошаговой инструкцией по замене выключателя света с одной клавишей в специальной статье на нашем сайте.
https://youtube.com/watch?v=CpZF4_UOiOA
Меняем назначение электроточки или подключаем одну от другой
Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.
Замена розетки выключателем и наоборот
Цены на регулируемые выключатели
Диммер
Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.
В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести.Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.
Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.
Меняем розетку на выключатель.
Таблица 1. Пошаговая инструкция монтажа выключателя.
| Шаг, фото: | Описание: |
|---|---|

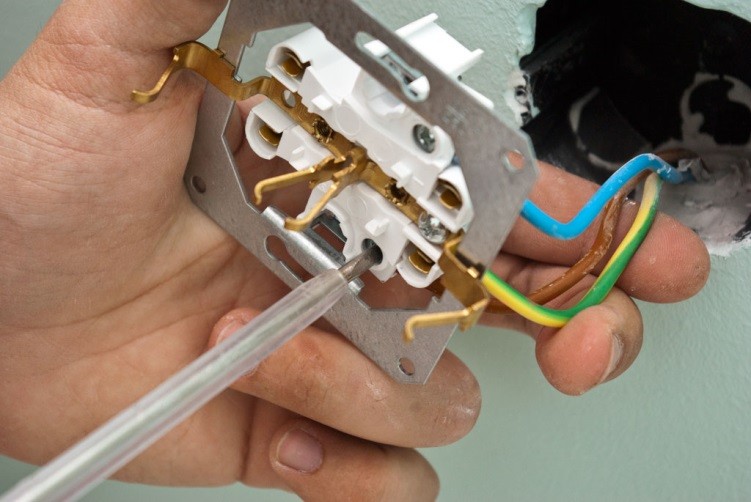

| Шаг 1. Вынимание розетки. | Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото. |
| Шаг 2. Отсоединение проводов. | Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов.
Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи. |
| Шаг 3. Снятие крышки распределительной коробки. | Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов. |
| Шаг 4. Пометка проводов. | Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото.
·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу. · Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену. · Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой. · Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться. · Затем берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем.Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше. |
| Шаг 5. Поиск проводов, идущих к розетке. | Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка. |
| Шаг 6. Соединение проводов в новой последовательности. | Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление). |
Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.
Подключаем выключатель от розетки
Продолжаем. На нашем пути стоит задача последовательного подключения одного устройства к другому. Следует отметить, что согласно нормам ПУЭ такие изменения не предусмотрены, однако иногда обстоятельства требуют гибкости. Поэтому мы будем действовать по следующему алгоритму:
- Сначала откручиваем розетку и аккуратно извлекаем ее из монтажной коробки. При этом провода отсоединять не нужно.
-
Дальнейшие шаги будут зависеть от расположения светильника. Если он находится близко к выключателю и еще не подключен к сети, нам потребуется проложить к нему провод с необходимым количеством жил, используя один из описанных ранее способов.
-
Подключение выключателя от розетки таким образом является наиболее безопасным и правильным решением.
-
Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, а фаза разрезается, и концы подключаются к выключателю. Прокладываем провод дальше и вводим его в коробку розетки. Затем фаза соединяется с фазой, а ноль с нулем.
-
Если провода от светильника выходят в распределительную коробку, то для подключения выключателя розетка должна обязательно иметь заземление, и к ней должно подходить три провода.
- Прокладываем двухжильный кабель от выключателя к коробке розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – к проводу заземления, который нужно предварительно извлечь из розетки. Контакт необходимо тщательно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы сознательно отказываемся от заземления розетки. Это допустимо только в том случае, если от нее будет запитываться устройство, корпус которого выполнен не из металла, а из пластика. То есть оно не может быть под напряжением.
Цены на популярные модели штроборезов
Штроборез
- Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.
В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

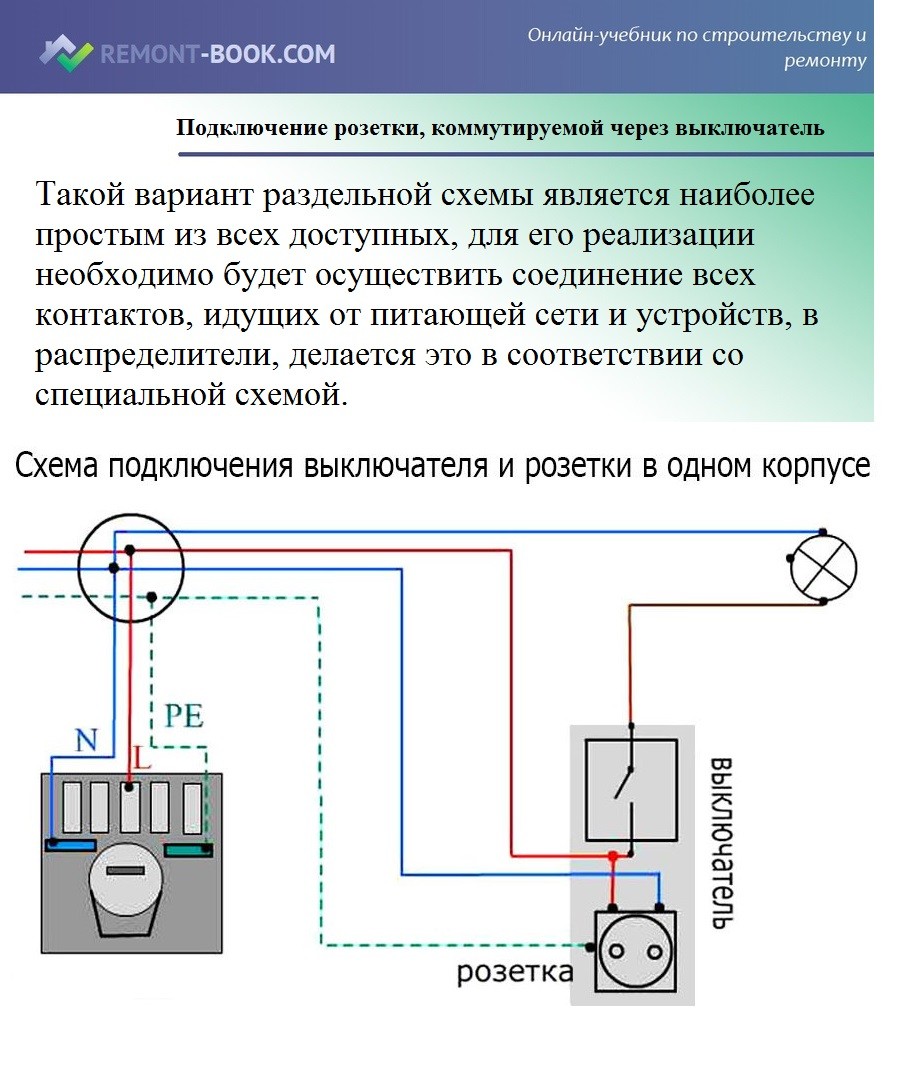

Подключаем розетку от выключателя
Цены на розетки с заземлением
Розетка с заземлением
И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.
Итак, действуем в следующей последовательности:
- Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.
- Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
- Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.
- Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.
Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.
Видео – Как разобраться в проводах в распределительной коробке
После тщательной изоляции всех соединений возвращаем все элементы на свои места. Теперь ваша розетка будет функционировать так, как и задумано.
https://youtube.com/watch?v=RimO7rT6HmE
Безопасность при работе с электричеством
Работа с электричеством требует особого внимания и соблюдения мер безопасности. Прежде всего, необходимо отключить электричество в помещении, где планируется производить работы. Это можно сделать, выключив автоматический выключатель или выдернув предохранитель. Перед началом работ рекомендуется проверить отсутствие напряжения с помощью индикаторной отвертки или мультиметра.
Важно использовать только качественные инструменты и материалы, соответствующие стандартам безопасности. Провода должны быть с изоляцией, а соединения — надежными. Не стоит забывать о том, что работа с электрическими устройствами требует аккуратности и внимательности. Нельзя допускать попадания влаги на электрические соединения, так как это может привести к короткому замыканию и пожару.
При выполнении работ следует избегать использования металлических предметов, которые могут случайно соприкоснуться с проводами под напряжением. Также рекомендуется использовать резиновые перчатки и обувь, чтобы минимизировать риск поражения электрическим током.
Если вы не уверены в своих силах или не обладаете достаточными знаниями в области электротехники, лучше обратиться к профессионалам. Неправильное подключение может привести не только к поломке оборудования, но и к серьезным травмам. Помните, что безопасность должна быть на первом месте при работе с электричеством.
Вопрос-ответ
Как правильно выбрать место для установки розетки и выключателя?
При выборе места для установки розетки и выключателя следует учитывать удобство доступа, а также требования безопасности. Розетки лучше устанавливать на высоте 30-40 см от пола, а выключатели – на высоте 80-120 см. Также важно избегать установки вблизи источников воды и в местах с высокой влажностью.
Какие инструменты понадобятся для подключения розетки и выключателя?
Для подключения розетки и выключателя вам понадобятся: отвертка, плоскогубцы, индикатор напряжения, изолента, а также кабель соответствующего сечения. Также может потребоваться перфоратор или дрель, если необходимо сделать отверстия для крепления.
Как проверить правильность подключения после завершения работы?
После подключения розетки и выключателя важно проверить их работоспособность. Для этого включите автоматический выключатель и используйте индикатор напряжения, чтобы убедиться, что на розетке есть напряжение. Также проверьте работу выключателя, включив и выключив освещение. Если все работает корректно, значит, подключение выполнено правильно.
