В статье рассмотрим замену мембраны в газовых колонках производителей Вектор, Оазис, Электролюкс, Астра и Нева моделей 4510, 4511 и 4513. Замена мембраны восстанавливает работу устройства, предотвращает утечки газа и обеспечивает безопасность. Следуя инструкции, вы сможете выполнить эту задачу самостоятельно, сэкономив время и деньги на вызов специалиста. Также будет представлено видео, демонстрирующее все этапы процесса.
Подготовка к замене
Для замены мембраны в газовой колонке в первую очередь необходимо перекрыть подачу воды на входе в водонагреватель или в квартире в целом. Затем следует закрыть газовый вентиль и открыть кран горячей воды. Рекомендуется открыть кран, расположенный в самой низкой точке квартиры, обычно это кран в ванной. Это позволит слить всю воду из системы, что упростит процесс ремонта.
Для выполнения замены мембраны вам понадобятся крестовая и плоская отвертки, гаечные ключи на 24 и 19, а также новая мембрана или ремонтный комплект.
Перед тем как снять кожух, необходимо удалить все ручки с лицевой стороны и отключить провода от дисплея, если он имеется. В некоторых моделях колонок корпус дополнительно фиксируется шурупами, которые могут находиться как сверху, так и снизу, под ручками регулировки или декоративными накладками. Кроме того, кожух может быть зафиксирован простыми защелками.
Замена мембраны в газовой колонке — задача, требующая внимательности и определенных навыков. Эксперты рекомендуют сначала отключить подачу газа и воды, чтобы избежать аварийных ситуаций. Затем необходимо снять крышку колонки и аккуратно извлечь старую мембрану. Важно проверить состояние других компонентов, таких как клапаны и уплотнители, чтобы предотвратить повторные поломки. Установка новой мембраны должна производиться с учетом всех рекомендаций производителя. После завершения работы следует провести тест на утечки и убедиться в правильной работе устройства. Профессионалы подчеркивают, что при отсутствии опыта лучше обратиться к специалистам, чтобы избежать рисков и обеспечить безопасность.
Снятие водяного регулятора

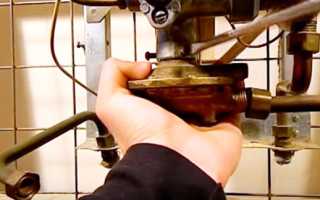

В старых моделях водонагревателей Нева и Астра система водогаза установлена вертикально. Водяной регулятор является отдельным элементом. Слева к нему подводится вода из водоснабжения, а справа она уходит на теплообменник. Газовый узел располагается сверху.

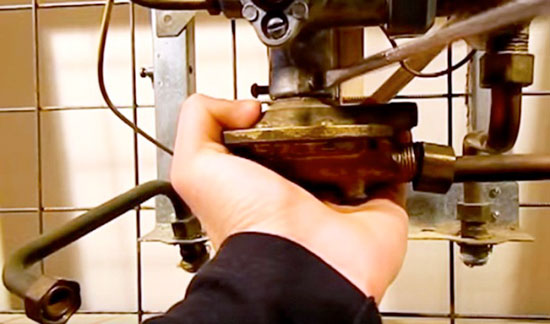

Чтобы демонтировать такое устройство, необходимо открутить две накидные гайки на водопроводных трубах с помощью ключа на 24 и три винта, которые фиксируют его к газовой части в верхней части. Затем аккуратно вытягиваем регулятор вниз.
В современных моделях, таких как Нева 4513, 4511, 4510, Вектор, Оазис и Электролюкс, система водогаза расположена горизонтально. Перед началом разборки рекомендуется слить воду через специальный кран, расположенный внизу.
Здесь также откручиваются накидные гайки с использованием ключа на 19. Необходимо отсоединить электроды розжига и ионизации, а также открутить винты, которые крепят горелочный блок к задней стенке. После этого вынимается весь горелочный блок, и откручиваются два винта, соединяющие водогазовый узел с коллектором. Будьте осторожны при раскручивании всех винтов, так как они могут быть сильно затянуты и часто имеют изношенные шляпки. В будущем может потребоваться их замена.
| Этап замены мембраны | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка к работе | — Отвертка (крестовая и плоская) | — Перекройте подачу газа и воды к колонке. |
| — Разводной ключ или гаечные ключи | — Убедитесь, что колонка полностью остыла. | |
| — Ветошь или тряпка | — Подготовьте емкость для сбора воды. | |
| — Новая мембрана (подходящая для вашей модели колонки) | — Работайте в хорошо проветриваемом помещении. | |
| 2. Демонтаж водяного узла | — Отвертка | — Открутите винты, крепящие крышку водяного узла. |
| — Разводной ключ | — Аккуратно снимите крышку. | |
| — Емкость для воды | — Слейте остатки воды из водяного узла. | |
| — Запомните расположение всех деталей. | ||
| 3. Замена мембраны | — Отвертка | — Извлеките старую мембрану. |
| — Новая мембрана | — Очистите посадочное место от загрязнений. | |
| — Установите новую мембрану, убедившись, что она ровно лежит. | ||
| — Не перетягивайте винты при сборке. | ||
| 4. Сборка и проверка | — Отвертка | — Установите крышку водяного узла на место и закрутите винты. |
| — Разводной ключ | — Откройте подачу воды, затем газа. | |
| — Проверьте все соединения на герметичность (можно использовать мыльный раствор). | ||
| — Включите колонку и убедитесь в ее корректной работе. | ||
| — При обнаружении утечек или неисправностей немедленно перекройте газ и воду и обратитесь к специалисту. |
Интересные факты
Вот несколько интересных фактов о замене мембраны в газовой колонке:
-
Функция мембраны: Мембрана в газовой колонке отвечает за регулирование подачи газа и воды. Она обеспечивает правильное смешивание этих двух компонентов, что критически важно для эффективной работы устройства. Если мембрана повреждена, это может привести к неправильной работе колонки, что может быть опасно.
-
Частота замены: В зависимости от качества воды и условий эксплуатации, мембрану рекомендуется проверять и при необходимости заменять каждые 2-3 года. Регулярное обслуживание может значительно продлить срок службы газовой колонки и предотвратить более серьезные поломки.
-
Технология замены: Замена мембраны может показаться сложной задачей, но с правильными инструментами и инструкцией это можно сделать самостоятельно. Важно отключить газ и воду перед началом работы, а также следовать рекомендациям производителя, чтобы избежать ошибок и обеспечить безопасность.
Раскрытие водяного регулятора

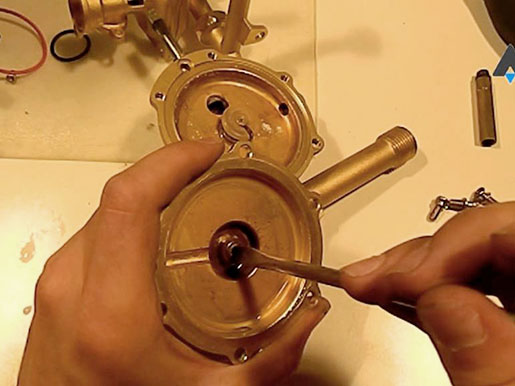

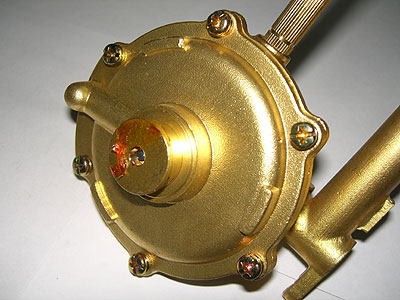

Для того чтобы получить доступ к водяному регулятору старых моделей водонагревателей Нева и Астра, необходимо открутить восемь винтов на верхней части устройства с помощью плоской отвертки. Если колонка использовалась длительное время без профилактического обслуживания, винты могут быть ржавыми. После этого можно снять верхнюю часть с штоком и заменить мембрану.
В магазинах доступны ремонтные комплекты, которые включают в себя мембрану, тарелку со штоком, латунную втулку и набор прокладок. Также имеется возможность приобрести мембрану отдельно. Наиболее надежными считаются силиконовые варианты.
После этого можно удалить старую мембрану и установить новую. Важно правильно совместить перепускные отверстия на мембране и регуляторе, иначе колонка не будет функционировать.
Чтобы снять крышку регулятора в водонагревателях моделей Нева 4513, 4511, 4510, Вектор, Оазис и Электролюкс, необходимо открутить четыре винта с помощью крестообразной отвертки. В этих колонках используется черная резиновая мембрана. Сначала снимается старая мембрана, затем устанавливается новая. Форма новой мембраны предотвращает неправильную установку, так как перепускное отверстие расположено сбоку.
Сборка устройства
В старых моделях водонагревателей Нева и Астра необходимо установить верхнюю крышку водяного регулятора и зафиксировать восемь винтов, следуя принципу «один напротив другого». Определяем, где находится вход в регулятор, и соединяем его с трубой, по которой вода поступает в колонку. Водяной узел вставляется в газовый и фиксируется тремя винтами, которые обеспечивают надежное соединение. Рекомендуется заменить прокладки на входе и выходе. Затем накидные гайки затягиваются с помощью ключа на 24.
В новых водонагревателях сначала фиксируем четыре шурупа на водяном регуляторе, затем прикрепляем водогазовый узел к горелке. После этого горелочный блок устанавливаем на заднюю стенку, подключаем электроды для розжига и ионизации, а затем затягиваем накидные гайки ключом.
После завершения сборки необходимо провести проверку. При открытом кране горячей воды постепенно включаем подачу воды на входе колонки. Убедимся, что нет утечек. Для дополнительной проверки можно провести сухими салфетками по накидным гайкам. Через несколько минут закрываем кран и повторно проверяем соединения под давлением. Если все в порядке, открываем вентиль газа и проверяем работу колонки. Важно удостовериться в отсутствии утечек газовых соединений, нанеся мыльный раствор. Если все работает исправно и утечек нет, можно установить кожух колонки.
Проверка работоспособности после замены
После завершения процесса замены мембраны в газовой колонке крайне важно провести проверку работоспособности устройства. Это позволит убедиться в том, что все работы выполнены корректно и колонка функционирует безопасно и эффективно.
Первым шагом в проверке является визуальный осмотр. Убедитесь, что все соединения, которые вы могли открутить или отсоединить во время замены мембраны, надежно закреплены. Проверьте, нет ли видимых повреждений на новых деталях и уплотнителях. Особое внимание уделите местам соединения труб и фитингов, так как именно там могут возникнуть утечки.
Далее, необходимо включить газовую колонку. Перед этим убедитесь, что в помещении хорошо проветривается, чтобы избежать накопления угарного газа. Откройте кран с горячей водой, чтобы активировать колонку. После этого проверьте, загорается ли пламя. Оно должно быть стабильным и иметь синий цвет. Желтый или оранжевый цвет пламени может свидетельствовать о неправильной работе устройства или наличии загрязнений в горелке.
Следующим этапом является проверка на наличие утечек газа. Для этого можно использовать мыльный раствор: нанесите его на все соединения, которые вы проверяли ранее. Если появятся пузырьки, это указывает на утечку, и в таком случае необходимо немедленно отключить газ и устранить проблему.
После проверки на утечки и стабильности пламени, проверьте работу колонки в различных режимах. Убедитесь, что колонка корректно реагирует на изменения температуры и давления воды. Попробуйте отрегулировать температуру, чтобы убедиться, что колонка адекватно реагирует на ваши действия.
Не забудьте также проверить работу системы дымоудаления. Убедитесь, что дымоход не забит и работает должным образом. Это можно сделать, проверив, нет ли запаха газа или дыма в помещении. Если вы заметили какие-либо аномалии, немедленно отключите колонку и обратитесь к специалисту.
В заключение, важно помнить, что безопасность — это приоритет. Если вы не уверены в своих силах или заметили какие-либо проблемы, лучше всего обратиться к профессиональному мастеру для дальнейшей диагностики и ремонта газовой колонки. Правильная проверка работоспособности после замены мембраны поможет избежать серьезных проблем в будущем и обеспечит надежную работу вашего оборудования.
Вопрос-ответ
Сколько стоит замена мембраны в газовой колонке?
Замена мембраны водяного блока от 1200 р. до 2000 р. В стоимость входит всё. Прочистка запальника, горелки, радиатора от пыли или сажи стоит от 1500 р.
Где находится мембрана в газовой колонке?
Мембрана находится в водяном регуляторе – его нужно снять, открутив винты и гайки, присоединяющие регулятор к водяным и газовым трубам. С регулятора нужно открутить отверткой четыре винта и две гайки, удерживающие его крышку.
На что влияет мембрана в газовой колонке?
Ее основная цель — предотвратить проникновение горячих газов в водяной отсек, что может привести к негативным последствиям, таким как повреждение трубопроводов или даже взрыв колонки. Мембрана также служит для регулирования давления газа в системе и поддержания стабильного обеспечения горячей водой.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите газ и воду, чтобы избежать аварийных ситуаций. Проверьте, что колонка полностью остыла, чтобы избежать ожогов.
СОВЕТ №2
Запомните или сделайте фотографии расположения всех деталей и проводов, чтобы облегчить процесс сборки после замены мембраны. Это поможет избежать ошибок при установке.
СОВЕТ №3
Используйте только оригинальные или рекомендованные производителем мембраны. Это обеспечит надежность и долговечность работы газовой колонки.
СОВЕТ №4
После завершения замены мембраны проведите тест на утечки газа с помощью мыльного раствора. Это поможет убедиться в безопасности работы устройства перед его запуском.
