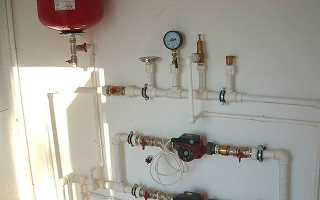

Правильная обвязка котла и бойлера косвенного нагрева — ключевой этап в создании эффективной системы отопления и горячего водоснабжения. В статье рассмотрим схемы обвязки одноконтурных и двухконтурных газовых котлов, а также бойлеров косвенного нагрева, включая варианты с рециркуляцией и без нее. Знание нюансов установки и подключения оборудования поможет избежать ошибок, повысить энергоэффективность системы и обеспечить комфорт в доме.
Естественная и принудительная циркуляция
Самая доступная и простая схема отопления – это гравитационная. Важным шагом является правильный выбор места для установки котла. Его следует размещать как можно ниже, в то время как радиаторы должны находиться выше. Оптимальным вариантом для котельной в частном доме станет подвальное помещение. Расширительный бак, напротив, устанавливается в самой высокой точке системы.
Ключевым моментом является использование труб большого диаметра, не менее 32 мм. Поскольку циркуляционный насос отсутствует, движение воды происходит естественным образом, поэтому необходимо минимизировать количество поворотов и препятствий в трубопроводе. Длинные горизонтальные участки следует монтировать с небольшим уклоном – около 5 мм на каждый метр в сторону движения жидкости.
Хотя эта схема является одной из самых простых и экономичных, она может обеспечить только один контур и не позволяет подключать накопительный водонагреватель косвенного нагрева. Для более сложных систем требуется установка принудительной циркуляции.
В этом случае добавляется циркуляционный насос, который устанавливается на входе в котел и обеспечивает движение теплоносителя. С обеих сторон насоса устанавливаются вентили, что позволяет проводить его ремонт или замену. Перед насосом обязательно устанавливается сетчатый фильтр.
Правильная обвязка котла и бойлера косвенного нагрева является ключевым аспектом эффективной работы системы отопления и горячего водоснабжения. Эксперты подчеркивают, что важно учитывать не только технические характеристики оборудования, но и особенности эксплуатации. В первую очередь, необходимо обеспечить правильное расположение трубопроводов, чтобы минимизировать потери тепла и предотвратить образование воздушных пробок.
Кроме того, важно использовать качественные фитинги и запорную арматуру, что позволит избежать протечек и повысить надежность системы. Специалисты рекомендуют устанавливать насосы, которые обеспечат оптимальный циркуляционный поток, а также предусмотреть расширительный бак для компенсации изменения объема воды при нагреве.
Не менее важным аспектом является правильная настройка системы управления, что позволит автоматически регулировать температуру и давление, обеспечивая комфортные условия в доме. В итоге, грамотная обвязка не только увеличивает эффективность работы оборудования, но и продлевает срок его службы.
Одноконтурный и двухконтурный котел
Для обеспечения отопления и горячего водоснабжения можно использовать одноконтурный котел в сочетании с водонагревателем косвенного нагрева или же установить двухконтурный котел. Существует две основные схемы подключения одноконтурного котла и бойлера косвенного нагрева: с использованием второго циркуляционного насоса или трехходового клапана.
В первом варианте на выходе из котла устанавливается циркуляционный насос, за которым располагается трехходовой клапан, соединенный с термостатом водонагревателя. Когда температура воды в баке недостаточна, теплоноситель проходит через теплообменник водонагревателя. Как только вода достигает нужной температуры, клапан переключается на подачу в систему отопления. В этой конфигурации приоритет отдается горячему водоснабжению.
Во втором варианте система отопления и бойлер подключены параллельно. На выходе из бойлера устанавливается насос, который активируется, если температура воды падает ниже установленного уровня.

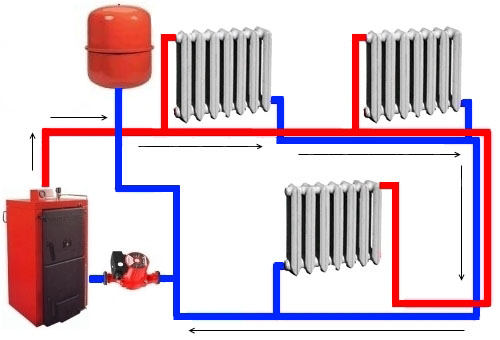

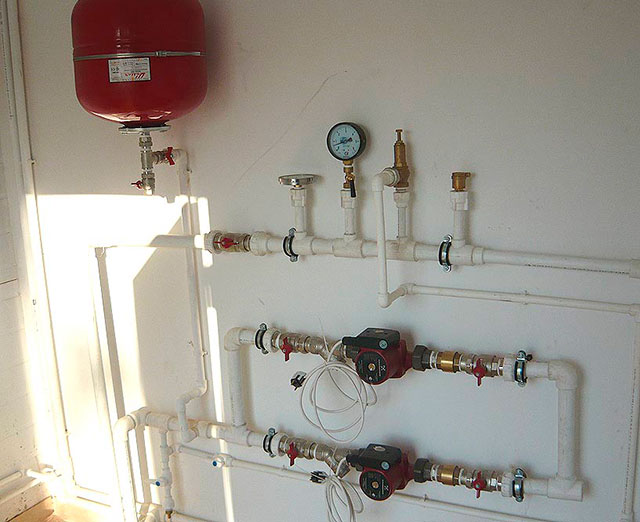

Одноконтурный котел в системе с принудительной циркуляцией
Если используется водонагреватель с рециркуляцией, необходимо также предусмотреть вывод на полотенцесушитель. Для газового котла следует заранее организовать газопровод, при этом проект должен быть согласован с коммунальными службами.
Двухконтурный котел подключается одновременно к системе отопления и горячему водоснабжению. Схема его подключения является самой простой, так как котел самостоятельно регулирует распределение потока теплоносителя.
| Элемент системы | Назначение | Рекомендации по установке |
|---|---|---|
| Котел | Основной источник тепла для системы отопления и ГВС. | Устанавливать строго по инструкции производителя, обеспечивая достаточную вентиляцию и доступ для обслуживания. |
| Бойлер косвенного нагрева | Накопитель горячей воды, нагреваемой от котла. | Располагать максимально близко к котлу для минимизации теплопотерь. Обеспечить удобный доступ для обслуживания и замены магниевого анода. |
| Трехходовой клапан | Переключает поток теплоносителя между системой отопления и бойлером. | Устанавливать на подающей линии от котла к бойлеру. Важно правильно подключить управляющий сигнал от термостата бойлера. |
| Циркуляционный насос (контур бойлера) | Обеспечивает циркуляцию теплоносителя между котлом и бойлером. | Устанавливать на обратной линии от бойлера к котлу. Выбирать насос с подходящей производительностью и напором. |
| Расширительный бак (контур ГВС) | Компенсирует температурное расширение воды в бойлере. | Устанавливать на линии холодной воды перед бойлером. Объем бака должен соответствовать объему бойлера и давлению в системе. |
| Предохранительный клапан (контур ГВС) | Защищает бойлер от избыточного давления. | Устанавливать на линии холодной воды перед бойлером. Давление срабатывания должно быть ниже максимально допустимого для бойлера. |
| Обратный клапан (контур ГВС) | Предотвращает обратный ток горячей воды в систему холодного водоснабжения. | Устанавливать на линии холодной воды перед бойлером. |
| Группа безопасности котла | Включает манометр, предохранительный клапан и воздухоотводчик. | Устанавливать на подающей линии от котла. |
| Запорная арматура (шаровые краны) | Для отключения отдельных участков системы при обслуживании или ремонте. | Устанавливать перед каждым основным элементом системы (котел, бойлер, насосы). |
| Термостат бойлера | Регулирует температуру воды в бойлере, управляя трехходовым клапаном. | Устанавливать в специальное гнездо на бойлере. Настраивать желаемую температуру ГВС. |
| Фильтр грубой очистки (грязевик) | Защищает насосы и теплообменники от механических примесей. | Устанавливать на обратной линии перед котлом и на линии холодной воды перед бойлером. |
| Воздухоотводчики | Удаляют воздух из системы, предотвращая воздушные пробки. | Устанавливать в верхних точках системы отопления и на подающей линии к бойлеру. |
Интересные факты
Вот несколько интересных фактов о правильной обвязке котла и бойлера косвенного нагрева:
-
Гидравлическая схема: Правильная обвязка котла и бойлера косвенного нагрева включает в себя создание гидравлической схемы, которая обеспечивает оптимальное распределение тепла. Это позволяет избежать перегрева и обеспечивает равномерный нагрев воды в бойлере, что значительно повышает его эффективность.
-
Использование трехходового клапана: В обвязке часто используется трехходовой клапан, который позволяет автоматически регулировать температуру воды, подаваемой в бойлер. Это не только улучшает комфорт, но и снижает расход энергии, так как котел работает более эффективно.
-
Система защиты от перегрева: Важно предусмотреть защитные устройства, такие как термостаты и предохранительные клапаны, которые предотвращают перегрев бойлера. Это не только обеспечивает безопасность, но и продлевает срок службы оборудования, предотвращая возможные повреждения от высоких температур.
Этапы обвязки
Сначала создается схема установки, учитывающая размеры помещения и выбранные места для всех устройств. Затем размечаются и сверлятся отверстия для котла отопления и бойлера. Если устройства устанавливаются на пол, рекомендуется подготовить небольшой фундамент, соответствующий размерам их корпусов.
После этого нарезаются пропиленовые трубы в соответствии с необходимыми размерами, и они соединяются между собой с помощью тройников при помощи паяльника. Устанавливаются насосы, краны, фильтры, и все элементы объединяются в единую систему. Если предусмотрены дополнительные контуры, например, для теплого пола, устанавливается коллектор, который обеспечивает равномерное распределение потоков теплоносителя.
Необходимо установить расширительный бак и систему безопасности. При установке группы безопасности важно помнить, что в случае ее срабатывания может произойти утечка воды. В расширительный бак будет поступать излишек теплоносителя при его расширении.
После завершения всех соединений в систему подается вода, и проверяются все соединения на наличие утечек. Если протечек не обнаружено, можно запускать котел и проверять скорость нагрева радиаторов.
Выбор и установка насосов
При обвязке котла и бойлера косвенного нагрева важным этапом является выбор и установка насосов. Насосы играют ключевую роль в обеспечении циркуляции теплоносителя, что напрямую влияет на эффективность работы системы отопления и горячего водоснабжения.
Существует несколько типов насосов, которые могут быть использованы в системах отопления и горячего водоснабжения. Наиболее распространенными являются циркуляционные насосы, которые обеспечивают движение теплоносителя по замкнутым системам. При выборе насоса необходимо учитывать следующие параметры:
- Производительность: Это количество воды, которое насос может перекачивать за единицу времени. Производительность насоса должна соответствовать требованиям системы, чтобы обеспечить достаточный поток теплоносителя.
- Напор: Это высота, на которую насос может поднять воду. Напор должен быть достаточным для преодоления сопротивления системы, включая высоту установки бойлера и котла, а также сопротивление трубопроводов и радиаторов.
- Энергоэффективность: Выбирайте насос с высоким классом энергоэффективности, чтобы снизить эксплуатационные расходы. Современные насосы часто имеют встроенные системы управления, которые позволяют оптимизировать их работу в зависимости от потребностей системы.
- Материалы: Обратите внимание на материалы, из которых изготовлен насос. Для систем с горячей водой лучше выбирать насосы из нержавеющей стали или бронзы, так как они более устойчивы к коррозии.
Установка насоса также требует внимательного подхода. Основные рекомендации по установке:
- Правильное расположение: Насос должен быть установлен в горизонтальном положении, если это не предусмотрено производителем. Убедитесь, что насос находится ниже уровня бойлера и котла, чтобы избежать проблем с самовозвратом.
- Обеспечение доступа: Установите насос так, чтобы к нему был легкий доступ для обслуживания и замены. Это особенно важно, если насос требует периодического обслуживания.
- Установка обратного клапана: Для предотвращения обратного потока теплоносителя рекомендуется установить обратный клапан на входе в насос. Это поможет избежать проблем с циркуляцией.
- Электрическое подключение: Убедитесь, что насос подключен к электросети согласно инструкциям производителя. Используйте автоматические выключатели и защитные устройства для предотвращения перегрузок.
После установки насоса необходимо провести его тестирование. Запустите систему и проверьте, работает ли насос корректно, нет ли утечек и достаточно ли давления в системе. Если все параметры в норме, можно считать установку завершенной.
Правильный выбор и установка насосов обеспечат надежную и эффективную работу системы отопления и горячего водоснабжения, что в свою очередь повысит комфорт в вашем доме.
Вопрос-ответ
Можно ли подключить бойлер косвенного нагрева к двухконтурному котлу?
Для подключения к двухконтурному газовому котлу подойдет бойлер косвенного нагрева, который работает в связке с котлом. Такой водонагреватель от газового котла не имеет встроенного нагревательного элемента, а получает тепло от системы отопления.
Как подключить бойлер косвенного нагрева к котлу?
Подключение бойлера косвенного нагрева к одноконтурному котлу осуществляется через три базовые схемы: через гидрострелку, через два циркуляционных насоса и через трехходовой термостатический клапан с сервоприводом.
Что будет, если перепутать фазу и ноль на бойлере?
Если при установке перепутать фазу и ноль или неправильно подключить заземление, бойлер работать не будет.
Советы
СОВЕТ №1
Перед началом обвязки котла и бойлера косвенного нагрева, тщательно изучите схему подключения. Убедитесь, что вы понимаете, как будет происходить циркуляция воды и какие элементы системы вам понадобятся. Это поможет избежать ошибок и упростит процесс установки.
СОВЕТ №2
Используйте качественные материалы и комплектующие для обвязки. Обратите внимание на трубы, фитинги и краны, которые должны быть устойчивыми к коррозии и высоким температурам. Это обеспечит долговечность вашей системы и снизит риск утечек.
СОВЕТ №3
Не забывайте о теплоизоляции трубопроводов. Правильная теплоизоляция поможет минимизировать теплопотери и повысить эффективность работы котла и бойлера. Используйте специальные изоляционные материалы, чтобы сохранить тепло в системе.
СОВЕТ №4
Обязательно установите запорные и регулирующие краны в удобных местах. Это позволит вам легко управлять системой, проводить техническое обслуживание и в случае необходимости отключать отдельные участки без необходимости сливать всю систему.
