Правильный вывод дымовой трубы от котла влияет на безопасность и эффективность отопительной системы. В статье рассмотрим установку трубы, включая подключение коаксиальной модели, утепление и корректировку длины. Вы получите советы по укладке кирпичной трубы и узнаете о нюансах, которые помогут избежать распространенных ошибок. Эта информация полезна для тех, кто планирует самостоятельный монтаж дымохода, обеспечивая надежную и безопасную эксплуатацию котла.

Устройство дымохода

В идеале дымоход должен представлять собой прямую вертикальную конструкцию, однако на практике это встречается довольно редко. При его монтаже часто используются такие элементы, как колено, тройник и патрубок, так как его путь может проходить через крышу или стену.

Составляющие элементы конструкции:

• надсадная часть, расположенная рядом с печью;
• распушка — кирпичный элемент, который расширяется до 30 см снаружи, но внутренний диаметр остается прежним;
• стояк, который строится на чердаке;
• выдра, элемент, который расширяется до 10 см и служит защитой от осадков;
• шейка, находящаяся за выдрой;
• оголовок, завершающий элемент конструкции.

Для коаксиального дымохода или дымохода из сэндвич-панелей можно использовать колено, если при установке мешает балка или другой строительный элемент. Однако в таких случаях лучше приобрести тройник, так как он более удобен в эксплуатации, особенно при проведении чистки.

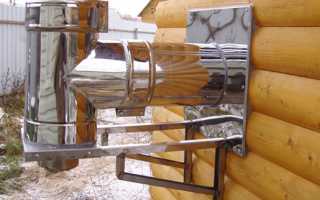

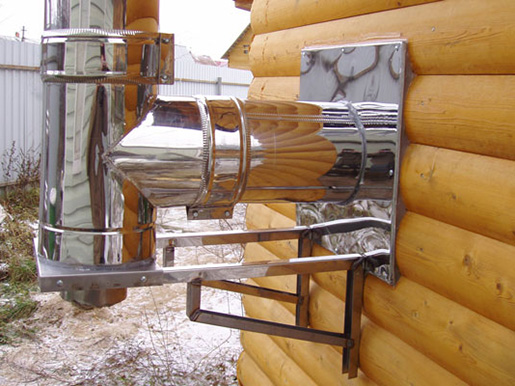

Тройник для дымохода

Существует правило, согласно которому все элементы должны идеально сочетаться друг с другом и быть надежно зафиксированы, чтобы избежать утечек дыма. Если необходимо врезать элемент на второй этаж, следует использовать проходной патрубок. В потолке делается отверстие, вставляется патрубок, изолируется, а затем выводится труба.

Для закрепления конструкции применяются кронштейны, которые устанавливаются через каждые полтора-два метра. При выводе на крышу устанавливается специальное устройство (крышная разделка), которое предотвращает попадание воды и снега в помещение. На трубу устанавливается зонт, который защищает от засорения.

Дымоходы могут быть следующих типов:

• кирпичные,
• стальные,
• коаксиальные,
• керамические,
• из сэндвич-труб,
• асбестовые.

Выбор типа дымохода зависит не только от предпочтений владельца, но и от характеристик отопительного оборудования. Важно учитывать температуру дымовых газов, давление в системе, а также возможность образования конденсата и выделения агрессивных химических веществ при сгорании топлива.

Кирпичный дымоход считается наиболее надежным вариантом, но его можно использовать только с твердотопливными котлами. Толстые кирпичные стены способны выдерживать высокие температуры. Однако для газовых или пеллетных котлов кирпич не подходит, так как низкая температура может привести к образованию конденсата, что в свою очередь может разрушить кирпич.

Если вы планируете установить газовое оборудование, достаточно немного модернизировать дымоход, вставив в него стальную трубу. Для газовых или пеллетных котлов идеальными являются керамические дымоходы. Однако для их подключения важно строго следовать рекомендациям производителя. Они долговечны и устойчивы к коррозии, но их стоимость может быть высокой.

Стальные дымоходы, хотя и менее долговечны, имеют свои преимущества в виде доступной цены. Они просты в установке и легки, что снижает нагрузку на фундамент. Часто для кирпичных и стальных дымоходов требуется отдельный фундамент, что влечет за собой дополнительные расходы, так как необходимо правильно рассчитать нагрузку и привлечь специалиста для его строительства.

Правильный вывод, утепление и упаковка дымовой трубы от котла через крышу или стену являются ключевыми аспектами для обеспечения безопасности и эффективности отопительной системы. Эксперты подчеркивают, что при выборе места для вывода трубы необходимо учитывать не только требования строительных норм, но и особенности конструкции здания. Утепление трубы помогает предотвратить конденсацию и образование коррозии, что значительно увеличивает срок службы системы.

При упаковке дымовой трубы важно использовать качественные теплоизоляционные материалы, которые способны выдерживать высокие температуры. Также следует обратить внимание на герметичность соединений, чтобы избежать утечек дымовых газов. Специалисты рекомендуют проводить регулярные проверки и обслуживание дымовой трубы, чтобы гарантировать ее надежную работу и минимизировать риски возникновения пожара. Правильный подход к этим вопросам обеспечивает не только комфорт, но и безопасность в эксплуатации отопительного оборудования.

Дымоход через потолок. Сделать чтобы не сгореть!

Монтаж

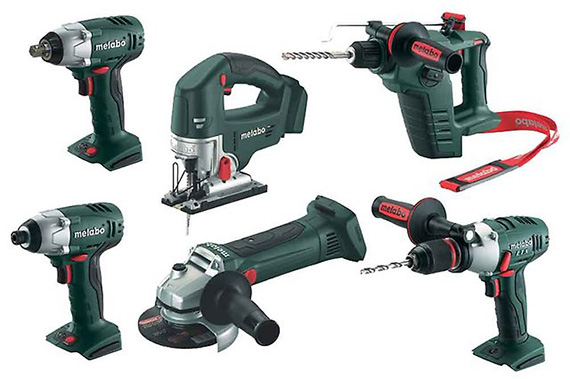

Методы установки могут варьироваться в зависимости от выбранного материала. Если вы решили использовать кирпич, первым шагом станет создание фундамента, после чего можно приступать к возведению самого строения. Ниже представлен список инструментов, которые вам понадобятся для этой работы:

• болгарка для резки труб,
• дрель для сверления отверстий для соединений,
• набор отверток,
• лобзик,
• шпатель для уплотнения швов,

• защитные очки.

• термоизоляция

Существует множество способов теплоизоляции, и главное в этом процессе — обеспечить достаточный слой изоляционного материала. Труба, изготовленная из асбоцемента, обрабатывается изоляционным слоем снаружи.

Участок трубы на чердаке утепляется изолирующей ватой или обкладывается кирпичом. Изоляцию размещают в промежутке между кожухом, оставляя зазор не менее 6 см. Вся конструкция должна быть полностью изолирована от края до края. Пространство между металлом и асбестом заполняется цементным раствором.

Если труба сделана из кирпича, наиболее простым способом ее утепления будет оштукатуривание. Для этого используется известковый раствор толщиной около 3 см. Для лучшего сцепления в раствор добавляют просеянный шлак. Наносить его следует на сетку.

Первый слой должен быть очень тонким, лучше всего просто распылить его. В итоге вам потребуется около 5 слоев, чтобы нарастить толщину на 3-4 см. Завершающим этапом после высыхания станет покраска всей поверхности меловой краской. Это действие позволит снизить теплоотдачу на 20-30%.

Еще один эффективный метод — обшивка теплоизолирующими плитами из асбоцемента. Плиты толщиной 4 см обкладывают короб, что позволит сократить теплоотдачу вдвое.

Интересные факты

Вот несколько интересных фактов о выводе, утеплении и упаковке дымовой трубы от котла:

1. Материалы для утепления: Для утепления дымовых труб часто используют минеральную вату или специальные теплоизоляционные материалы, которые способны выдерживать высокие температуры. Это помогает предотвратить конденсацию влаги внутри трубы, что может привести к коррозии и снижению эффективности дымохода.

2. Угол наклона: При выводе дымовой трубы через крышу или стену важно учитывать угол наклона. Оптимальный угол наклона трубы должен составлять не менее 5 градусов. Это обеспечивает естественный отвод дымовых газов и предотвращает их застаивание, что может привести к образованию сажи и других отложений.

3. Системы защиты от ветра: Для дымовых труб, выходящих через крышу, рекомендуется устанавливать специальные защитные колпаки или дефлекторы. Они не только защищают трубу от дождя и снега, но и помогают улучшить тягу, направляя поток воздуха и дымовых газов вверх, что способствует более эффективному сгоранию топлива.

Утепляем дымоход, трубу. Просто.

Дымоход своими руками

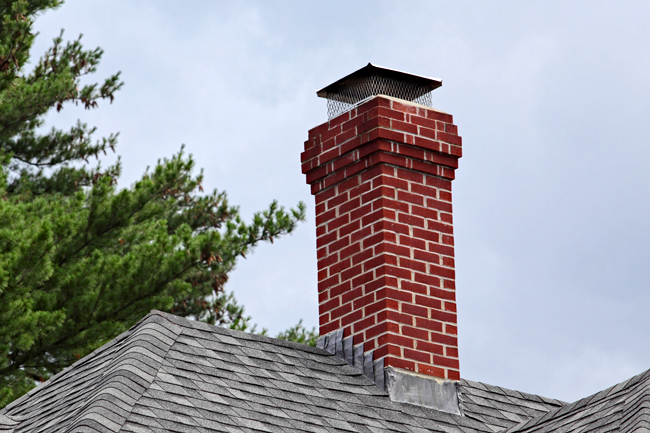

Из кирпича

Давайте более подробно рассмотрим, как правильно установить дымоход из котла. Первый шаг в этом процессе — разработка проектной документации. Затем необходимо подготовить все нужные материалы и инструменты, такие как кельма, отвес, уровень, рулетка и ведро для раствора.

Размер дымохода зависит от характеристик отопительного оборудования, однако его высота не должна быть менее 5 метров. Если диаметр трубы окажется слишком большим, это приведет к недостаточному оттоку дыма, а если слишком маленьким — к образованию черного дыма из печи.

Если труба устанавливается в хорошо отапливаемом помещении, дополнительная теплоизоляция не требуется. Также важно продумать доступ для технического обслуживания. Лучше всего сразу правильно построить конструкцию, чтобы избежать проблем в будущем.

Первое правило при кладке заключается в том, что дымоход должен возводиться на глиняном растворе с добавлением сухого песка. Его конструкция должна быть строго вертикальной, иначе она не будет функционировать должным образом, а исправить ошибки впоследствии будет невозможно. Это можно контролировать с помощью отвеса, прикрепленного к потолку.

Теперь перейдем к процессу строительства:

• Начинаем укладку кирпича для дымовой трубы, используя перевязочный метод, и возводим шесть рядов.
• Затем формируем уширение (распушку), часто применяемые размеры — 14×27 см для внутреннего периметра и 59×45 см для наружного. Для достижения нужного результата используются пластины, на восьмом ряду — 51×65 см с пластинами толщиной 6 см. В итоге получится ряд размером 57×71 см. После завершения уширения добавляем еще один ряд.
• Далее возводим стояк, продолжая строить по тем же размерам. Не забудьте заранее подготовить кровельные трубы.
• Следующий этап — укладка выдры, которая включает девять рядов с уширением.
• Затем переходим к кладке на улице, перекрывая отверстие в крыше, что можно сделать, увеличив ширину кладки кирпича на один ряд.
• Приступаем к возведению шейки.
• При выборе кирпича для шейки учитывайте его эстетические качества, он должен сочетаться с цветом крыши, после чего можно строить оголовок.

Дымоход для бани после пожара. Причины пожара в бане, через 5лет. Дымоход своими руками из 5мм стали

Из трубы

Необходимо выполнить следующие шаги:

• Заранее нарежьте все компоненты на необходимые размеры.
• В местах соединений создайте отверстия; если конструкция будет установлена на улице, проделайте отверстия и в этих местах. Для вытяжной трубы из нержавеющей стали диаметр отверстий должен составлять 1,5 размера используемой трубы, а для чугунных труб отверстия должны быть в два раза больше.
• Обеспечьте термоизоляцию отверстий.
• Соберите конструкцию трубы, при необходимости удлиняя ее с помощью дополнительных элементов.
• Установите дымоход.
• Изолируйте соединения.

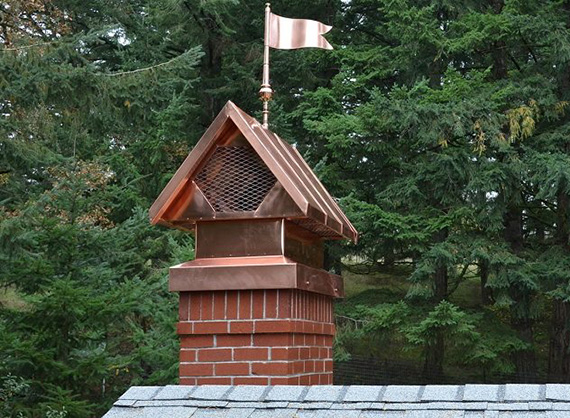

• На верхней части установите оголовок, чтобы предотвратить попадание осадков и посторонних предметов в трубу.

Требования к устройству каналов:

• Все элементы должны монтироваться снизу вверх: внутренняя труба вставляется в предыдущую, а элементы наружной конструкции крепятся к предыдущей. Такой подход позволяет избежать контакта конденсата с утеплителем.
• Для соединения труб с переходниками и коленами используйте хомуты. Место соединения должно быть перекрыто.
• Для тройников применяйте кронштейны для опоры.
• Каждые два метра трубы, расположенные вдоль стены, необходимо фиксировать креплениями.
• Прямой контакт дымовой трубы с газовой трубой или линией электропередач недопустим.
• Запрещено наличие горизонтальных участков длиной более одного метра.
• Если крыша дома выполнена из горючих материалов, необходимо установить искроуловитель на трубе.
• Наиболее предпочтительной считается цилиндрическая форма с гладкими стенками, так как на них сажа откладывается в меньшем количестве.
• Не рекомендуется использовать легковоспламеняющиеся жидкости для растопки, а также дрова, превышающие размеры топки.
• Нельзя очищать дымоход, выжигая налет, так как это может привести к его повреждению.
• Чистку следует проводить два раза в год.

Проверка и обслуживание дымохода

Проверка и обслуживание дымохода являются важными этапами в обеспечении безопасной и эффективной работы отопительного оборудования. Регулярная инспекция дымохода позволяет предотвратить накопление сажи и других отложений, которые могут привести к задымлению, пожару или отравлению угарным газом.

Первым шагом в проверке дымохода является визуальный осмотр. Необходимо убедиться, что труба не имеет трещин, повреждений или коррозии. Также стоит обратить внимание на соединения и крепления, которые должны быть надежными и не иметь зазоров. Если дымоход выполнен из кирпича, следует проверить, нет ли разрушенных кирпичей или утрат теплоизоляционных свойств.

После визуального осмотра рекомендуется провести чистку дымохода. Это можно сделать самостоятельно с помощью специальной щетки или обратиться к профессионалам. Чистка должна проводиться не реже одного раза в год, особенно если котел работает на твердом топливе. Накопление сажи может значительно снизить тягу и увеличить риск возникновения пожара.

Также важно проверить, правильно ли установлен дымоход. Он должен иметь необходимый уклон для обеспечения хорошей тяги и быть защищен от атмосферных осадков. Если дымоход выходит через крышу, необходимо убедиться, что он выше конька крыши, чтобы избежать обратной тяги. Если труба проходит через стену, следует проверить, чтобы она была установлена с соблюдением всех норм и правил, включая наличие защитных экранов и отводов.

Не менее важным аспектом является проверка вентиляции. Дымоход должен быть правильно вентилируемым, чтобы избежать накопления угарного газа в помещении. Убедитесь, что вентиляционные отверстия не заблокированы и обеспечивают достаточный приток воздуха.

Наконец, стоит помнить о необходимости установки датчиков угарного газа в помещениях, где находятся отопительные приборы. Это поможет своевременно обнаружить опасные уровни угарного газа и предотвратить отравление.

Регулярная проверка и обслуживание дымохода не только продлевают срок службы отопительного оборудования, но и обеспечивают безопасность жильцов. Не пренебрегайте этими важными мерами, чтобы избежать неприятных последствий и обеспечить комфорт в вашем доме.

Вопрос-ответ

Как правильно утеплить дымовую трубу?

Для этого нужно обмотать поверхность трубы минеральной ватой и зафиксировать ее с помощью малярного скотча. Сверху на минвату устанавливается кожух или монтируется дополнительный слой теплоизоляции. Утепление трубы дымохода своими руками – задача гораздо более легкая, чем строительство дома или возведение крыши.

Можно ли дымоход вывести в стену?

Выводить дымоход через стену лучше всего со стороны фронтона или кровельного ската. Чтобы в дымоходе была хорошая тяга, при сборе конструкции не делайте слишком много изгибов. Прохождение образующихся при сгорании топлива газов должно быть беспрепятственным. Дымовая труба в процессе монтажа может только расширяться.

Чем обмотать дымоход газового котла?

Для герметизации дымоходов мы рекомендуем материал ФуранФлекс (FuranFlex®) Black. Он имеет высокую стойкость к агрессивным средам при температуре эксплуатации до 250 градусов. А уникальная технология монтажа позволяет использовать этот материал как для малых диаметров от 80 мм, так и для диаметров до 1200 мм.

Советы

СОВЕТ №1

Перед началом установки дымовой трубы тщательно изучите местные строительные нормы и правила. Это поможет избежать проблем с безопасностью и соответствием стандартам, а также обеспечит правильную эксплуатацию системы.

СОВЕТ №2

При утеплении дымовой трубы используйте качественные теплоизоляционные материалы, которые выдерживают высокие температуры. Это не только предотвратит конденсацию и образование коррозии, но и повысит эффективность работы котла.

СОВЕТ №3

Обратите внимание на правильную упаковку дымовой трубы. Используйте герметичные соединения и специальные уплотнители, чтобы избежать утечек газов и обеспечить надежную защиту от атмосферных воздействий.

СОВЕТ №4

Регулярно проверяйте состояние дымовой трубы и системы вентиляции. Очистка от сажи и других отложений поможет предотвратить пожары и обеспечит безопасную работу котла на протяжении всего отопительного сезона.
