Проверка заземления в розетке — важная процедура для обеспечения безопасности электрических устройств и защиты пользователей от поражения током. В этой статье представлена пошаговая инструкция по тестированию заземления с помощью лампочки, что позволит вам самостоятельно оценить состояние электрической сети в вашем доме. Умение правильно проверять заземление полезно при установке новой техники или при подозрении на неисправность электропроводки.
Какие бывают розетки?
Розетка – это элемент электрической сети, обладающий простой формой. Она может быть выполнена в виде круга или прямоугольника. Изготавливаются розетки исключительно из безопасных материалов, которые не проводят электрический ток, таких как пластик, керамика, фарфор и подобные.
Задняя часть розетки гладкая, в то время как на передней стороне расположены специальные выступы для контактов, которые обычно изготавливаются из цветных металлов. Контакты надежно фиксируются с помощью заклепок, а для подключения к электропроводке предусмотрены винтовые крепления. Производители предлагают как розетки с уже установленными шинами заземления, так и без них.
Таблица №1. Разнообразные типы бытовых розеток.
| Вид, иллюстрация | Описание |
|---|---|
| Эта конструкция розетки соответствует всем европейским стандартам безопасности. В ней предусмотрены специальные биметаллические пластины для заземления. | |
| Данный тип розетки не относится к какому-либо конкретному производителю и не имеет евро-протокола. Кроме того, такие устройства не рекомендуется устанавливать с точки зрения безопасности из-за отсутствия заземляющих пластин. |
Проверка заземления в розетке с помощью лампочки — это простой и доступный способ, который может выполнить каждый. Эксперты рекомендуют начать с подготовки необходимых инструментов: потребуется лампочка с патроном и два провода. Один конец провода подключается к металлическому контакту лампочки, а другой — к заземляющему контакту розетки. Второй провод подключается к фазному контакту. После этого лампочка должна загореться, если заземление исправно. Важно помнить о безопасности: перед проведением проверки необходимо отключить электричество. Если лампочка не светится, это может свидетельствовать о проблемах с заземлением, и в таком случае лучше обратиться к специалисту для дальнейшей диагностики и ремонта.
Для чего заземляют электрическую сеть?
Многих пользователей удивляет тот факт, что ноль и жилу заземления «сажают» на один провод в одном и том же щитке. Отсюда вытекает вопрос, для чего же нужен дополнительный провод, если предыдущие замыкаются между собой?
Здесь необходимо вспомнить принцип физики: все движется от большего к наименьшему. Таким образом, жидкость будет стекать вниз, жар передается к холодному элементу, а значит, что электрический ток тоже движется к меньшему сопротивлению. Так, если в электрической сети при отсутствии заземления произойдет ударный электрический импульс, то это чревато следующими последствиями:
- напряжения увеличивается во много раз;
- старая электропроводка выходит из строя;
- если проводники слишком плотные и выдерживают сильное напряжение, то загорается только слой изоляции.
Обратите внимание! Опасность отсутствия заземления заключается еще в том, что во время ремонтных работ некоторые мастера могут перепутать фазу и нулевой контактор. В такой ситуации все корпуса электрических приборов, включенных в сеть, будут под напряжением. Именно такая халатность уже приводила к смерти людей.
Независимо от того, сгорела проводка или нет, если в этот момент человек дотронется до любой детали из металла – получит удар током. При этом уровень напряжения будет больше, чем самой розетке. В одном случае мастер получит быстрый и короткий удар, а в другом – не сможет убрать руку до тех пор, пока ток не найдет слабую зону, только тогда цепочка разомкнется.
При наличии заземления получится избежать печальных последствий:
- При возрастании напряжения у него всегда будет место для отвода – заземленный провод.
- Поскольку сопротивление у человеческого тела значительно выше, чем у провода из цветного металла, то даже если он дотронется до детали, ток пройдет по пути меньшего сопротивления. Именно поэтому специалисты предъявляют жесткие требования к проводу заземления – он должен быть цельным (скручивания допустимы только внутри щитка).
| Шаг | Действие | Ожидаемый результат |
|---|---|---|
| 1 | Отключите питание в розетке | Отсутствие напряжения на контактах розетки |
| 2 | Подготовьте патрон с лампочкой и двумя проводами | Провода должны быть надежно закреплены в патроне |
| 3 | Подключите один провод к фазному контакту розетки | Провод должен быть надежно закреплен |
| 4 | Подключите второй провод к заземляющему контакту розетки | Провод должен быть надежно закреплен |
| 5 | Включите питание в розетке | Лампочка должна загореться |
| 6 | Если лампочка не горит | Заземление отсутствует или неисправно |
| 7 | Если лампочка горит | Заземление присутствует и работает |
| 8 | Отключите питание в розетке | Отсутствие напряжения на контактах розетки |
| 9 | Отсоедините провода от розетки | Провода должны быть аккуратно отсоединены |
Интересные факты
Вот несколько интересных фактов о проверке заземления в розетке с помощью лампочки:
-
Принцип работы: Проверка заземления с помощью лампочки основана на принципе замыкания цепи. Если заземление исправно, лампочка будет светиться, когда один провод подключен к фазе, а другой — к заземляющему контакту. Это позволяет быстро и просто определить наличие заземления без использования сложных приборов.
-
Безопасность: Использование лампочки для проверки заземления считается одним из самых безопасных методов, так как позволяет избежать прямого контакта с электрической сетью. Однако важно помнить о соблюдении мер предосторожности, таких как использование изолированных инструментов и работа в сухих условиях.
-
Проверка с помощью двух лампочек: Для более точной проверки можно использовать две лампочки, подключенные последовательно. Если одна из лампочек не светится, это может указывать на проблемы с заземлением или на наличие обрыва в цепи. Такой метод позволяет более детально диагностировать состояние электрической сети.
Эти факты подчеркивают простоту и эффективность проверки заземления с помощью лампочки, а также важность соблюдения безопасности при работе с электричеством.
Видео – Что делать, если человека ударило током?
https://youtube.com/watch?v=oPsPZXWeTBM
В каких случаях может потребоваться проверка заземления в розетке?
Чаще всего проверку заземления в электросети проводят в следующих случаях:
- при заселении в новую квартиру;
- в случае аренды какого-либо помещения;
- при выполнении различных работ по части электрики в незнакомом доме.
Существуют стандартные способы проверки, которые используются электриками по всему миру. Мы рассмотри их подробнее.
Внешняя проверка заземления

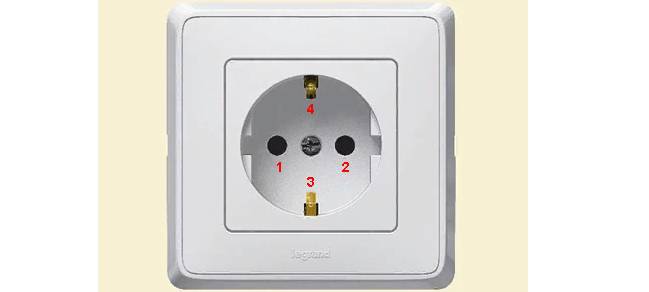

Каждый человек может самостоятельно проверить наличие заземляющего провода, просто осмотрев розетку, что уже позволяет сделать предварительные выводы.
Если в конструкции розетки присутствуют элементы заземляющей шины, то с высокой вероятностью такую розетку можно считать безопасной. Эти элементы выглядят как характерные отверстия, в которых видны биметаллические пластины, расположенные обычно в верхней и нижней части розетки.
Цены на розетки с заземлением
Розетка с заземлением
Проверяем внутреннее строение розетки
Чтобы убедиться в безопасности розетки, необходимо снять ее верхнюю крышку, которая крепится с помощью винтов. Прежде чем приступить к этому, важно отключить питание, выключив автоматические выключатели в щитке, который обычно располагается на лестничной площадке в многоквартирных домах.
После этого можно внимательно изучить внутреннее устройство розетки и расположение проводов, подключенных к ней. В «евро-розетках» обычно присутствуют следующие проводники:
- фаза;
- ноль;
- заземление.

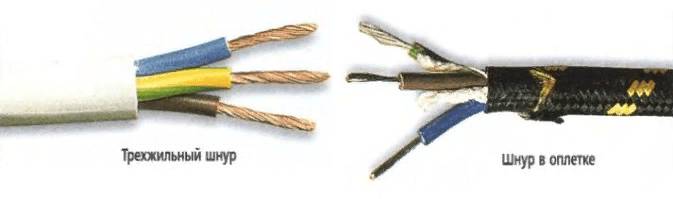

Эти провода различаются по цвету. Согласно стандартам, фаза должна иметь светлую или коричневую изоляцию, а ноль — черную или синюю. Однако стоит отметить, что оттенки могут варьироваться в зависимости от производителя.
Важно! Часто встречается ситуация, когда цвета изоляции проводов не соответствуют их назначению по общепринятым стандартам. Поэтому не следует полагаться только на этот критерий.

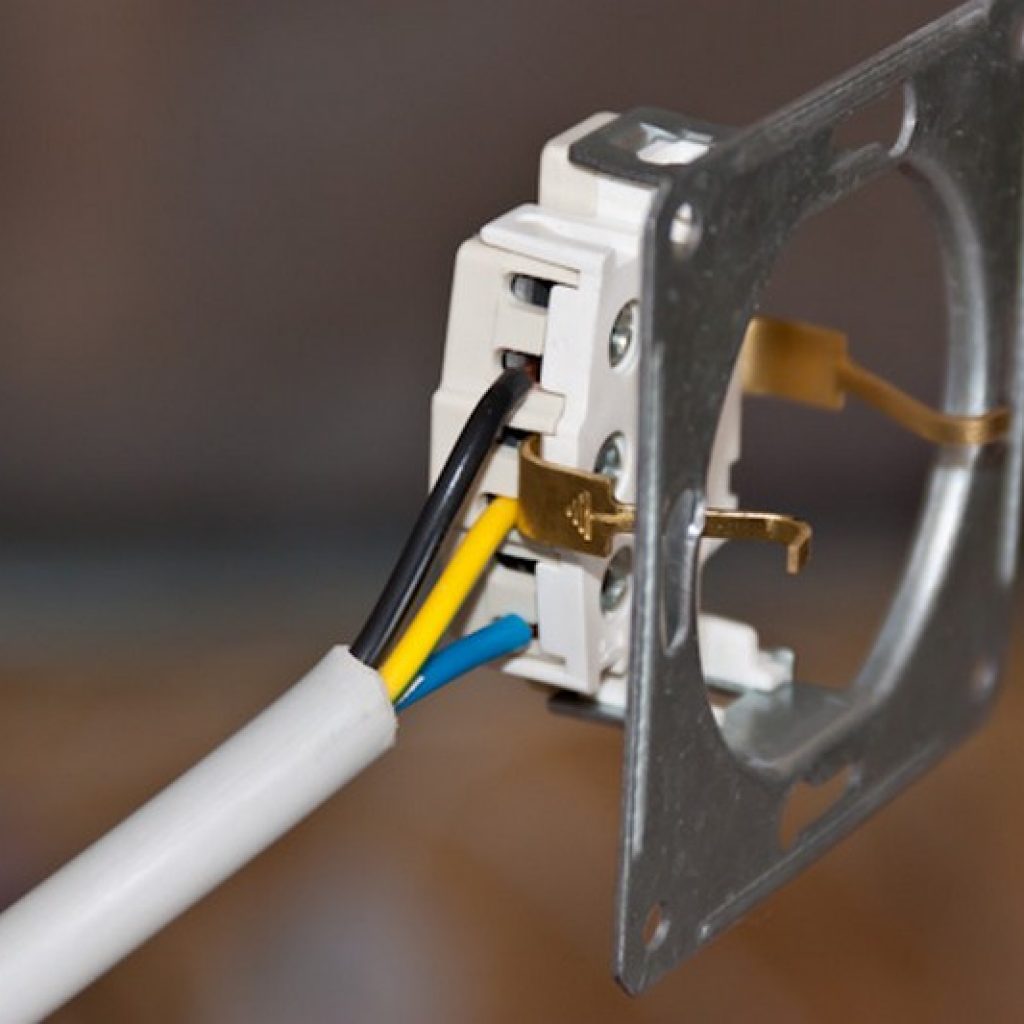

Провод заземления обычно имеет желтый или зеленый цвет и немного толще остальных проводников. Внутри корпуса розетки этот провод соединяется с шиной, которая, в свою очередь, соединена с металлическими пластинами, присутствующими во всех «евро-розетках».

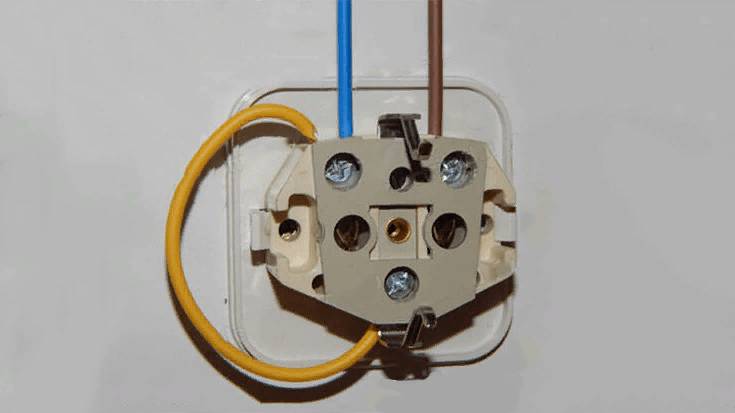

На приведенном ниже изображении можно увидеть, как через отверстие перекрытия выведены три проводника, соответствующие рекомендованным цветам.
Наличие желтого или зеленого провода свидетельствует о наличии заземления. Тем не менее, для проверки работоспособности шины потребуется специальное оборудование.
Использование приборов для тестирования розеток

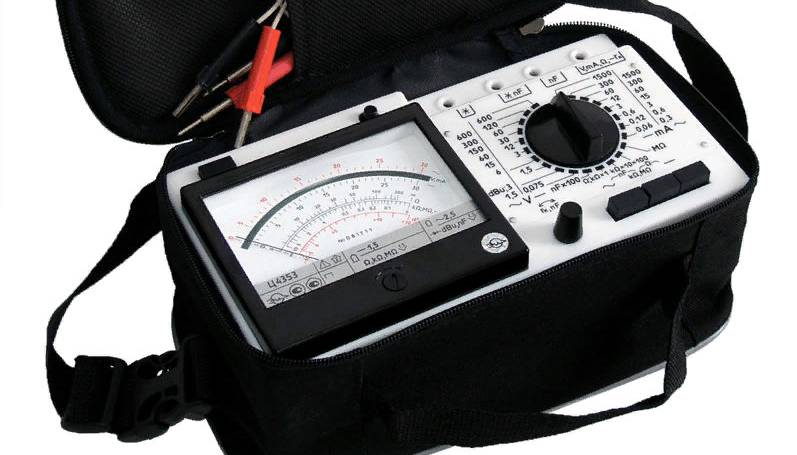

Только при использовании специализированных приборов для проверки можно судить о безопасности розетки. Тем не менее, применять подобное оборудование имеют право только лица, у которых имеет разрешение, ведь обычно приборами тестируют розетку, не отключая напряжение.

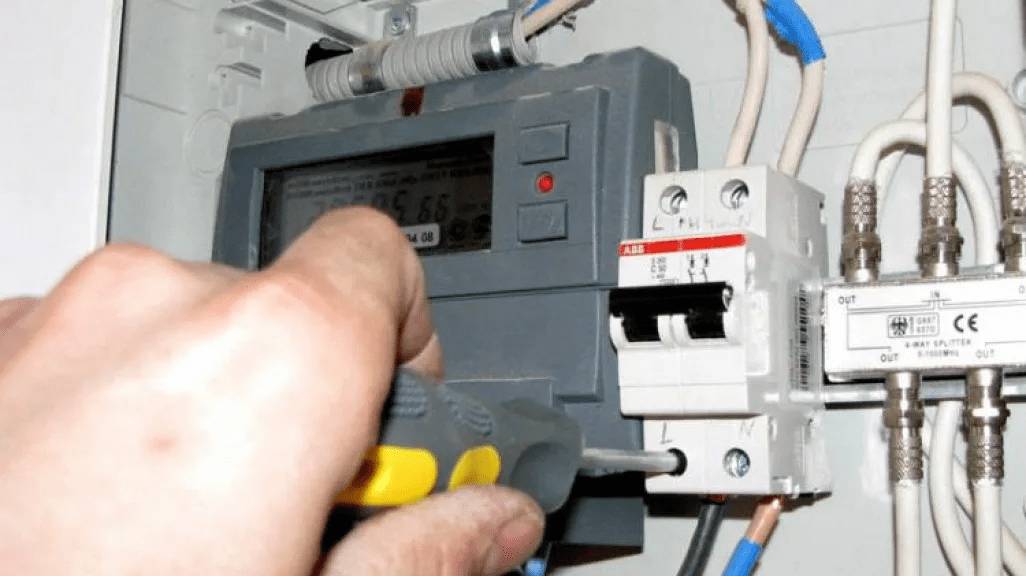

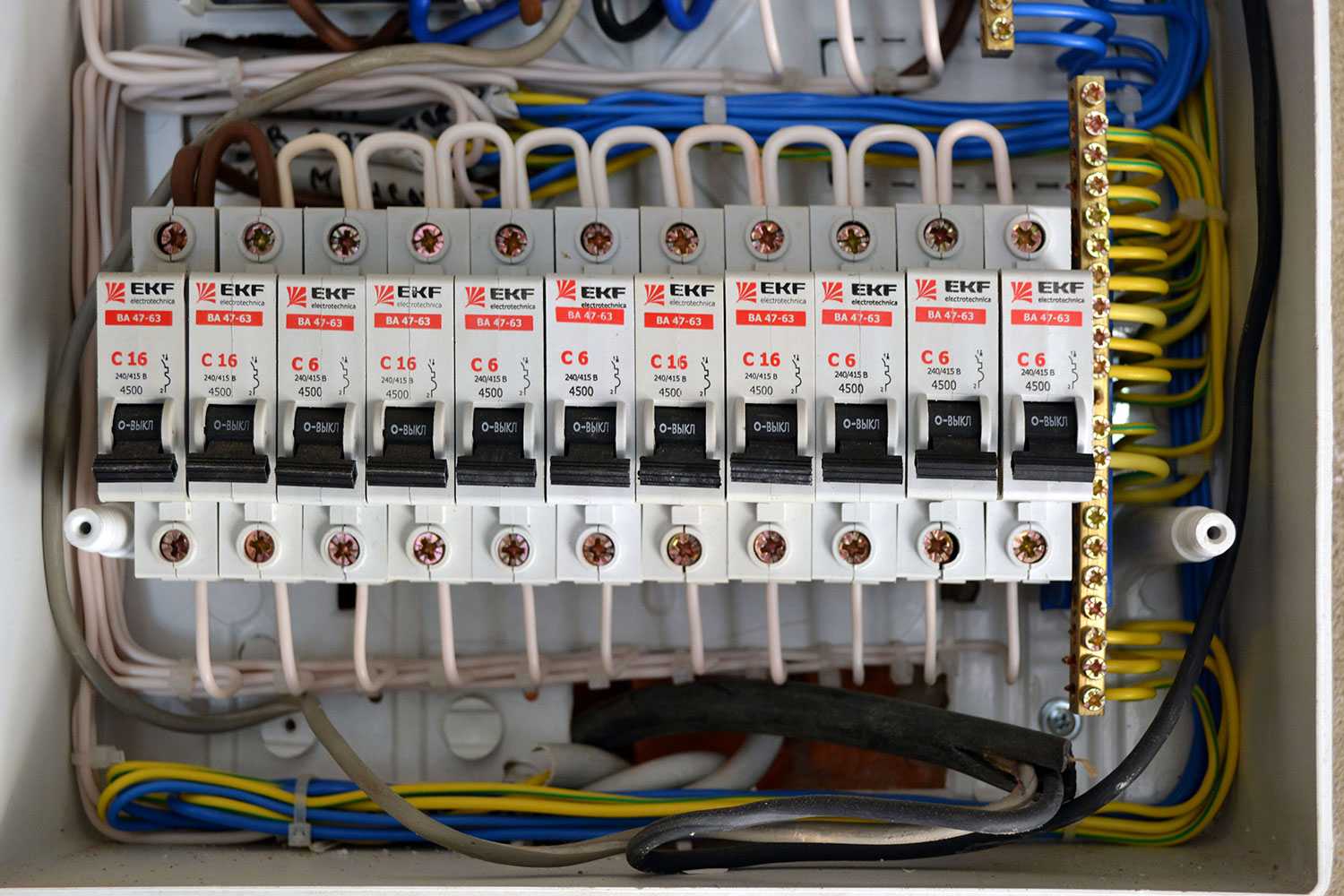

С помощью оборудования проверяют подачу электроэнергии на общую цепь и розетки. Этот щиток обычно находится в подъезде или квартире жильцов.
Все розетки находятся под напряжением в 220 В (иногда меньше), поэтому создается реальная опасность для человека, который собирается их тестировать с помощью приборов. Особенно тогда, когда он мало знаком с устройством электросети.
Использование лампы накаливания для тестирования розетки
Первый способ тестирования заключается в использовании любой лампы накаливания, соответствующей напряжению вашей сети. Для этого потребуется создать самодельное устройство:

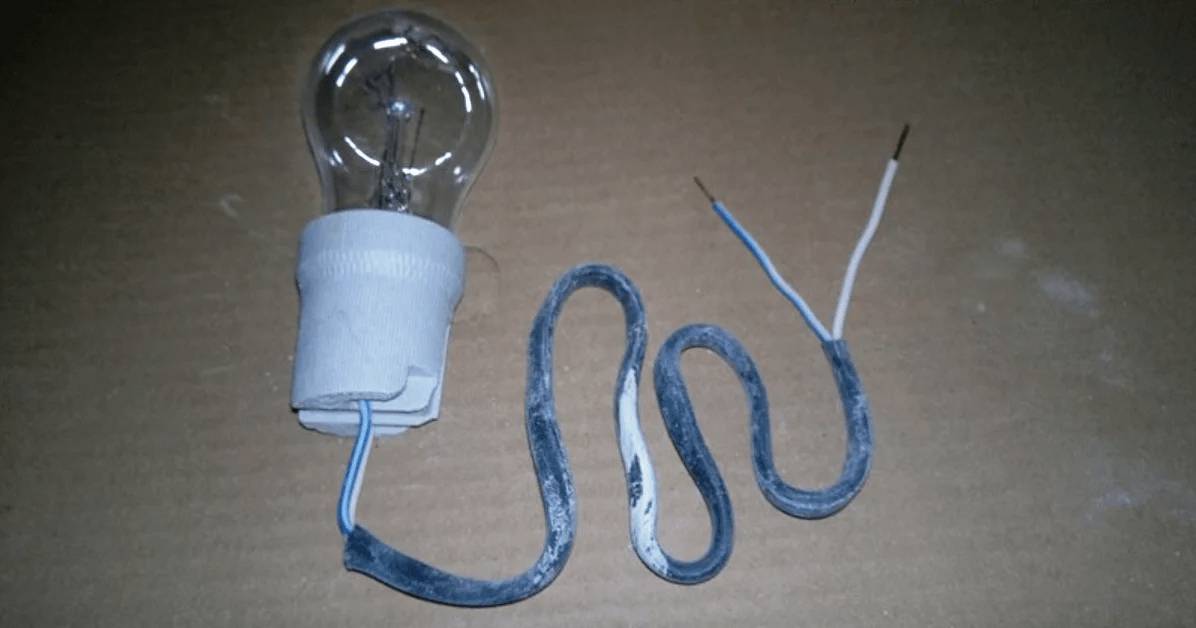

- Подготовьте патрон для лампы накаливания.
- Подключите к патрону провод с двумя жилами длиной 25 сантиметров.
- Установите лампочку обратно в патрон.
Не забудьте очистить концы проводов от изоляции на 8 миллиметров с помощью острого ножа. Для вашей безопасности рекомендуется установить на проводники наконечники. На этом процесс создания тестирующего устройства можно считать завершенным. На иллюстрации ниже представлен наглядный пример самодельного прибора для проведения проверки.
Тестирование розетки лампочкой: пошаговая инструкция
Шаг 1. Необходимо подключить автомат питания электросети.
Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.
Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.
Проверка вольтметром
Для выполнения проверки шины заземления вам понадобится вольтметр, который может быть как стрелочным, так и электронным. В данном случае подойдет простое устройство.
Использование вольтметра для проверки считается надежным, так как этот прибор способен измерять напряжение, силу тока и сопротивление. Поэтому он станет полезным инструментом, если вам часто приходится проводить подобные проверки.
Процесс проверки заземления с помощью стрелочного вольтметра включает в себя следующие шаги:
- Установите режим измерения напряжения.
- Выберите диапазон измерения до 700 В.
- Подключите клеммы вольтметра к контактам выбранной розетки.
- Запишите полученные показания.
- Одну из клемм подключите к заземляющему контакту.
- Поочередно подключайте другую клемму к контактам.
- Снова запишите полученные значения.
После завершения проверки необходимо сравнить итоговые данные. Если значения, полученные после двух измерений, превышают те, что были записаны на четвертом шаге, то можете быть спокойны – шина работает исправно. Если же показания не отличаются, это может свидетельствовать о проблемах с « землей».
Многие пользователи отмечают, что электронный вольтметр является более удобным вариантом, так как он сразу отображает результаты в цифровом формате. Однако опытные специалисты не рекомендуют его использовать, поскольку он может быть менее точным по сравнению со стрелочным прибором.
Цены на вольтметр
Вольтметр
Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.
Видео – Как проверить заземление в частном доме
https://youtube.com/watch?v=JxDoOKGPmuU
Как измерить сопротивление контура?

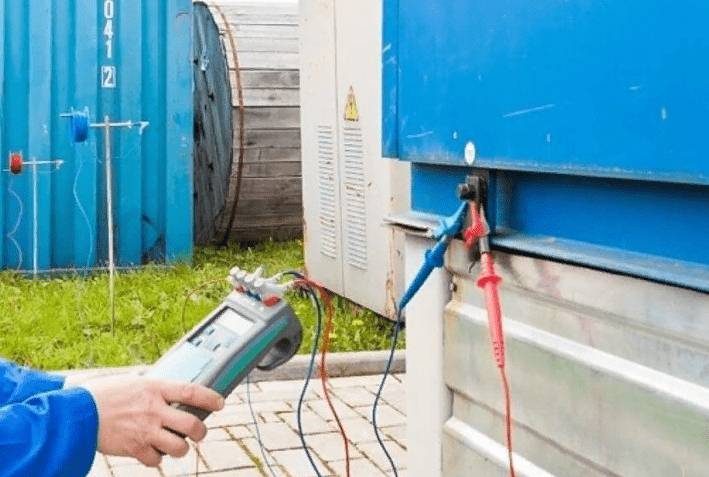

Конечно, такой метод проверки требует приобретения специализированных приборов. Кроме того, тестирование сложно провести в многоэтажном доме. Тем не менее, этот способ считается достоверным.
Его принцип состоит в измерении степени сопротивления между щупом заземления и землей. Для проведения такой процедуры потребуется омметр с высокими частотами и множество проводков. Мультиметр здесь не подойдет, ведь нужен более точный прибор.
Если у вас имеется подобное устройство, то возьмите три провода любой толщины. Один из них соединяется с контактом заземления на розетке (он будет укороченным). Другие провода присоединяются к прибору и металлическим кольям, которые забивают в почву (на расстоянии 100 сантиметров). При наличии стандартного напряжения сети – однофазного 220 В и трехфазного – 380 В, показания не должны быть больше четырех Ом.
Обратите внимание! Такая методика проверки актуальна обычно при наличии сухой почвы. Чаще всего ее проводят еще на этапе строительства жилья, потому что в другое время сделать это будет проблематично.
Почему приходится разбирать розетку?
Безусловно, применяя описанные выше методы, можно проверить наличие заземления без необходимости разбирать розетку. Однако в таком случае нельзя гарантировать, что заземление действительно присутствует, так как некоторые неопытные специалисты могут неправильно соединять заземляющую шину и нулевую шину с помощью перемычки.
Такое внутреннее устройство розетки не соответствует стандартам безопасности, поскольку соединение этих двух контактов представляет собой опасность.
Поэтому без предварительного снятия внешней части невозможно выявить данную проблему, так как при использовании измерительного прибора может показаться, что заземление присутствует, хотя на самом деле его нет.
Согласно общепринятым нормам, шина заземления всегда должна быть отдельной, так как нулевой провод может быть ошибочно подключен вместо фазы. Последствия такой небрежности могут быть серьезными, даже если нет удара электрическим током.
Если раньше заземленные розетки встречались только в производственных помещениях, то теперь их устанавливают и в квартирах (особенно в новостройках) — это важный аспект безопасности для жильцов, которые часто используют бытовую технику.
Важно! Если после разбора розетки вы обнаружили неправильное соединение, не пытайтесь решить эту проблему самостоятельно, так как это может быть опасно для жизни. Наилучшим вариантом будет обратиться к квалифицированному специалисту.
Видео – Как отличить зануление от заземления
https://youtube.com/watch?v=5QwzOqWttp0
Другие опасные методы заземления розетки
Существует еще один способ заземления розетки, который может быть не менее рискованным, чем предыдущий. Этот метод иногда применяют жители многоквартирных домов, особенно в старых зданиях, где отопительные трубы сделаны из металла и соединены с теплотрассой, которая, в свою очередь, контактирует с землей. На первый взгляд, это кажется хорошим решением, так как розетка действительно будет заземлена, но на практике ситуация гораздо сложнее.
Опасность заключается в том, что многие жильцы сейчас устанавливают пластиковые трубы, которые, как известно, не проводят электричество. В результате, если система заземления основана на таких трубах, она перестанет работать. Это может привести к тому, что при наличии фазы на одном из электрических приборов вы и ваши соседи, которые все еще соприкасаются с трубами, рискуете получить удар током.
Также запрещено заземлять розетки, подключая их к металлическим газовым трубам, даже если вы проживаете в частном доме. В этом случае, несмотря на то, что по трубам течет только вода, а не газ, такая неосторожность может привести к взрыву.
Кроме того, в электрическом щитке нельзя подключать заземляющий проводник к контактам «земли» и корпусам электрических приборов, если заземление не завершено должным образом. Это создает дополнительную опасность, особенно в отсутствие защитных механизмов.
Косвенные доказательства опасности электросети
Если проявить внимательность в некоторых ситуациях, то можно даже без специализированных проверок заметить отсутствие «земли» по следующим нюансам:
- Любые бытовые устройства, которые контактируют с водой, могут время от времени «щипать» током. К этой категории относят: посудомоечную машину, стиральную машину, электрочайник, бойлер.
- При прослушивании музыки внимательные люди замечают присутствие постороннего шума.
Подводим итоги
Если у вас нет опыта в работе с электричеством, то проверка должна сводиться лишь к визуальному осмотру обесточенных розеток. В остальных ситуациях лучше всего обратиться к квалифицированному электрику для выполнения необходимых работ на дому или в офисе. Также не стоит пытаться использовать любое оборудование при наличии напряжения в сети, так как это всегда связано с риском для вашей безопасности.
Советы по выбору и установке розеток с заземлением
При выборе и установке розеток с заземлением важно учитывать несколько ключевых аспектов, чтобы обеспечить безопасность и надежность электрической сети в вашем доме. Вот несколько советов, которые помогут вам сделать правильный выбор и правильно установить розетки с заземлением.
1. Выбор розеток: При покупке розеток обращайте внимание на их конструкцию и качество. Розетки должны быть сертифицированы и соответствовать стандартам безопасности. Лучше выбирать изделия от известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на наличие заземляющего контакта и защитных шторок, которые предотвращают случайное попадание посторонних предметов в розетку.
2. Установка розеток: Установка розеток с заземлением должна проводиться квалифицированным электриком. Если вы решите установить розетки самостоятельно, убедитесь, что у вас есть необходимые знания и навыки. Перед началом работы отключите электричество в помещении, чтобы избежать поражения электрическим током.
3. Правильное подключение: При подключении розетки следите за правильностью подключения проводов. Обычно заземляющий провод (желто-зеленый) подключается к заземляющему контакту, а фазный (коричневый или черный) и нулевой (синий или голубой) провода – к соответствующим контактам. Неправильное подключение может привести к короткому замыканию или другим проблемам с электричеством.
4. Проверка заземления: После установки розетки обязательно проверьте, правильно ли она заземлена. Для этого можно использовать специальный тестер или лампочку, как описано в предыдущем разделе. Это поможет убедиться, что ваша розетка безопасна для использования.
5. Регулярная проверка: Рекомендуется периодически проверять состояние розеток и заземления в вашем доме. Со временем соединения могут ослабевать, и это может привести к проблемам с электричеством. Если вы заметили какие-либо признаки неисправности, такие как искрение, запах гари или перегрев, немедленно обратитесь к специалисту.
Следуя этим советам, вы сможете выбрать и установить надежные розетки с заземлением, которые обеспечат безопасность вашей электрической сети и защитят вас от возможных электрических аварий.
