В условиях роста цен на коммунальные услуги и нехватки горячей воды создание проточного электрического водонагревателя своими руками становится экономически выгодным решением. Эта статья предложит пошаговые инструкции и советы по сборке устройства. Вы узнаете, какие материалы и инструменты понадобятся, а также как обеспечить безопасность и эффективность работы вашего самодельного водонагревателя.

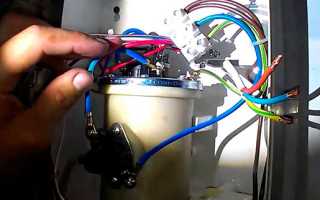

Процесс создания водонагревателя
Основным компонентом будущего нагревательного устройства является ТЭН, который представляет собой спираль или прямую трубку, находящуюся внутри герметичной медной колбы. Эта колба устанавливается в нагревательное устройство, и при прохождении воды через неё происходит её нагрев. ТЭН можно приобрести в специализированных магазинах или изготовить самостоятельно.
Если вы решите купить ТЭН, его стоимость будет варьироваться от 12 до 20 долларов, в зависимости от производителя. Перед покупкой важно рассчитать необходимую мощность: если вы живете в старом доме с слабой электропроводкой, мощность устройства не должна превышать 3 кВт. В новостройках можно использовать приборы мощностью до 5 кВт.
Для сборки вам понадобятся следующие материалы:
- ТЭН
- Колба для ТЭНа, которую можно сделать из отрезка стальной трубы.
- Две стальные трубы диаметром ½ дюйма с заранее нарезанной стандартной резьбой.
- Листовая сталь толщиной около трех миллиметров.
- Банка антикоррозийной краски.
Самодельная колба для ТЭНа
Также подготовьте следующий набор инструментов:
- Электродрель.
- Болгарка.
- Инструмент для очистки от грязи и отложений, например, насадка на дрель или металлическая щетка.
- Сварочное оборудование.
- Электроды.
- Металлическая щетка.
- Измерительный инструмент.
- Молоток.
- Слесарный керн.
Создание проточного электрического водонагревателя своими руками требует внимательного подхода и знаний в области электротехники. Эксперты рекомендуют начать с выбора качественных компонентов, таких как ТЭН, термостат и насос. Важно учитывать мощность устройства, чтобы оно соответствовало потребностям пользователя. При сборке необходимо соблюдать правила безопасности, включая правильное заземление и защиту от перегрева. Также стоит обратить внимание на изоляцию проводов и соединений, чтобы избежать короткого замыкания. Не менее важным является тестирование устройства после сборки, чтобы убедиться в его работоспособности и безопасности. В конечном итоге, при соблюдении всех рекомендаций, самодельный водонагреватель может стать надежным и экономичным решением для горячего водоснабжения.
Этапы сборки водонагревателя
Мы собрали все нужные инструменты и материалы, теперь давайте разберемся, как самостоятельно создать полностью функциональное устройство.

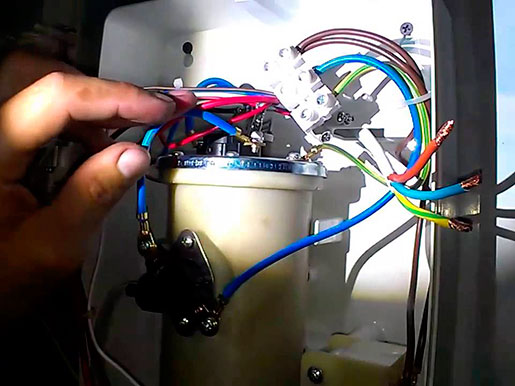

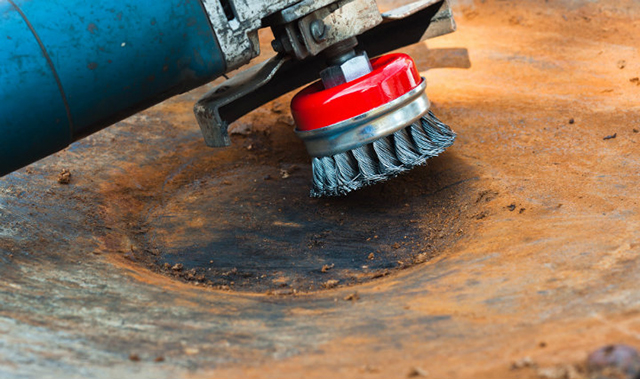

- Перед началом сборки проточного электрического водонагревателя своими руками, важно очистить все металлические элементы от грязи и коррозии. Это можно сделать с помощью дрели, используя дисковую насадку с металлическим или полимерным ворсом, в зависимости от степени загрязнения. Если у вас нет такой насадки, подойдет и щетка с металлическим ворсом.
- На металлическом листе выполните разметку в местах установки ТЭНа, при этом лист должен быть больше диаметра колбы, в которую будет вставлен ТЭН.
- Отсоедините крепежные элементы от нагревательного элемента. С помощью сверла, которое должно быть больше диаметра ножки ТЭНа, просверлите отверстия для его крепления к вашему самодельному устройству. Размер отверстий должен соответствовать диаметру болтов.
- С помощью керна отметьте на металле места для отверстий по торцу колбы, убедитесь, что они расположены по центру.
- Используя болгарку, вырежьте по намеченному эскизу, затем сделайте еще один круг того же размера, но без отверстий. Эти детали станут днищем и верхней частью вашего устройства.
- Соедините получившуюся деталь (круг с отверстиями) с нагревательным элементом. Проверьте герметичность соединений; если есть зазоры или недостаточная плотность, исправьте это.
- Приварите вырезанный круг к колбе.
- Подгоните колбу так, чтобы длина нагревательного элемента превышала длину колбы примерно на 1,5 см.
- Вырежьте два отверстия в трубе: одно сверху для входа холодной воды, другое снизу для выхода горячей.
- Сваркой прикрепите отрезки трубы с резьбой к отверстиям в колбе, при этом резьба должна быть направлена наружу.
- Соедините два ранее вырезанных круга с торцами корпуса для нагревательного элемента с помощью сварки.
- К нагревательной камере, в зависимости от дальнейшей установки устройства, приварите болт заземления так, чтобы он не мешал.
- Подключите устройство к водопроводу и проведите пробный запуск, чтобы убедиться в герметичности соединений и отсутствии препятствий для протока воды. Если обнаружите течь, устраните ее с помощью сварки или улучшения герметичности.
- После этого отсоедините устройство, очистите его от загрязнений, прогрунтуйте и покрасьте антикоррозийной краской.
Помните! Проточный электрический водонагреватель, созданный своими руками, не является полностью безопасным устройством.
Для выполнения подобных работ необходимы соответствующие навыки и опыт. Чтобы обеспечить максимальную безопасность при использовании, обязательно выполните заземление вашего устройства.
| Этап | Описание | Необходимые материалы/инструменты |
|---|---|---|
| 1. Планирование и расчеты | Определение необходимой мощности ТЭНа, выбор типа корпуса, расчет сечения кабеля, выбор места установки. | Калькулятор, рулетка, знание основ электротехники. |
| 2. Подготовка корпуса | Изготовление или адаптация корпуса для водонагревателя. Важно обеспечить герметичность и теплоизоляцию. | Металлический или пластиковый бак, сварочный аппарат (для металла), герметик, теплоизоляционный материал (минеральная вата, пенопласт). |
| 3. Установка ТЭНа и датчиков | Монтаж нагревательного элемента (ТЭНа) в корпус, установка датчика температуры и датчика протока. | ТЭН, термостат, датчик протока, гаечные ключи, отвертки. |
| 4. Подключение к водопроводу | Врезка водонагревателя в систему водоснабжения, установка запорных кранов и обратного клапана. | Трубы, фитинги, запорные краны, обратный клапан, фум-лента, разводной ключ. |
| 5. Электрическое подключение | Подключение ТЭНа к электросети через УЗО и автоматический выключатель, заземление корпуса. | Электрический кабель, УЗО, автоматический выключатель, клеммы, изолента, мультиметр. |
| 6. Тестирование и настройка | Проверка герметичности, работоспособности ТЭНа, датчиков и системы безопасности. Настройка температуры нагрева. | Вода, мультиметр, термометр. |
Интересные факты
Вот несколько интересных фактов о создании проточного электрического водонагревателя своими руками:
-
Принцип работы: Проточные электрические водонагреватели работают по принципу мгновенного нагрева воды. Когда вода проходит через нагревательный элемент, она быстро нагревается до заданной температуры. Это позволяет избежать необходимости в накопительных баках, что экономит пространство и снижает затраты на электроэнергию.
-
Элементы конструкции: Для создания проточного водонагревателя своими руками потребуется несколько ключевых компонентов: мощный нагревательный элемент (например, ТЭН), термостат для контроля температуры, а также система безопасности, предотвращающая перегрев и перегрузку электрической сети. Использование качественных материалов и правильная сборка критически важны для безопасности устройства.
-
Энергетическая эффективность: Проточные водонагреватели могут быть более энергоэффективными по сравнению с традиционными накопительными водонагревателями, так как они нагревают воду только по мере необходимости. Однако для их эффективной работы требуется достаточная мощность электрической сети, что может потребовать дополнительных затрат на модернизацию проводки в доме.
Тестирование и настройка устройства
После завершения сборки проточного электрического водонагревателя необходимо провести его тестирование и настройку, чтобы убедиться в правильности работы устройства и его безопасности. Этот процесс включает несколько ключевых этапов.
1. Проверка электрических соединений
Перед тем как подключить водонагреватель к электросети, убедитесь, что все электрические соединения выполнены правильно. Проверьте, что:
- Все провода надежно зафиксированы и изолированы.
- Нет оголенных проводов, которые могут вызвать короткое замыкание.
- Использованы соответствующие по мощности предохранители.
2. Подключение к водопроводу
Убедитесь, что водонагреватель правильно подключен к системе водоснабжения. Проверьте, что:
- Краны и соединения не протекают.
- Входное давление воды соответствует требованиям устройства.
3. Первичное включение
После проверки всех соединений можно включить устройство. Для этого:
- Откройте кран горячей воды, чтобы обеспечить приток воды в нагреватель.
- Включите водонагреватель в электросеть.
Обратите внимание на индикаторы работы устройства. Если они не загорелись, проверьте подключение к электросети.
4. Настройка температуры
После успешного включения необходимо настроить желаемую температуру нагрева воды. В зависимости от модели водонагревателя, это может быть сделано с помощью:
- Механического термостата, который позволяет установить нужную температуру вручную.
- Цифрового дисплея, где можно задать температуру с помощью кнопок.
Рекомендуется установить температуру на уровне 50-60 градусов Цельсия для обеспечения комфортного использования и предотвращения перегрева.
5. Проверка работы устройства
После настройки температуры дайте водонагревателю поработать несколько минут. Затем проверьте:
- Температуру выходящей воды. Она должна соответствовать установленной.
- Отсутствие шумов и вибраций, которые могут указывать на неисправности.
- Работу всех индикаторов и защитных систем, если они предусмотрены.
6. Безопасность
Не забывайте о безопасности при использовании электрического водонагревателя. Убедитесь, что:
- Устройство установлено в сухом месте, вдали от источников влаги.
- Используются защитные устройства, такие как УЗО (устройство защитного отключения).
- Регулярно проводятся проверки состояния проводки и самого водонагревателя.
Тестирование и настройка проточного электрического водонагревателя — это важные этапы, которые помогут обеспечить его безопасную и эффективную работу. При соблюдении всех рекомендаций вы сможете наслаждаться горячей водой в любое время года.
Вопрос-ответ
Можно ли сделать проточный водонагреватель своими руками?
Да, сделать проточный водонагреватель своими руками возможно, но это требует знаний в области электротехники и сантехники, а также соблюдения мер безопасности. Необходимо правильно подобрать и установить нагревательный элемент, обеспечить герметичность конструкции и учесть требования к электропроводке. Однако, из-за сложности и потенциальных рисков, таких как перегрев или короткое замыкание, рекомендуется рассмотреть покупку готового устройства.
Можно ли принять душ с проточным водонагревателем?
Несколько слов о защите от воды: как правило, проточные водонагреватели предусмотрены для установки во влажных помещениях и сконструированы с защитой IP 25. Таким образом, прибор защищён от струй воды со всех сторон. Поэтому такие водонагреватели можно монтировать даже в душе или над ванной.
Советы
СОВЕТ №1
Перед началом сборки проточного электрического водонагревателя тщательно изучите электрические схемы и принципы работы устройства. Это поможет избежать ошибок и повысит безопасность при эксплуатации.
СОВЕТ №2
Используйте качественные материалы и комплектующие, такие как медные трубки и термостойкие изоляционные материалы. Это обеспечит долговечность и надежность вашего водонагревателя.
СОВЕТ №3
Обязательно предусмотрите систему защиты от перегрева и короткого замыкания. Установка автоматических предохранителей и термостатов поможет предотвратить аварийные ситуации.
СОВЕТ №4
После завершения сборки проведите тестирование устройства на небольшом объеме воды, чтобы убедиться в его работоспособности и отсутствии утечек. Это поможет выявить возможные проблемы до полноценного использования.
