Солнечные водонагреватели становятся популярными среди владельцев частных домов и дач, так как позволяют сократить расходы на горячую воду и углеродный след. В этой статье мы рассмотрим, как сделать солнечный бойлер своими руками из доступных материалов: металлопластика, шлангов, холодильников и вакуумных трубок. Вы узнаете о необходимых инструментах и этапах сборки, что поможет создать эффективную и экономичную систему нагрева воды, обеспечивающую ваш дом бесплатной солнечной энергией.

Из старого холодильного оборудования

Давайте подробно рассмотрим, как можно создать водонагреватель из старого холодильника. Для этого нам понадобятся следующие материалы:

• Змеевик от холодильного устройства.
• Деревянный брус размером 50×50 мм (для конструкции корпуса).
• Стекло.
• Резиновая прокладка, немного превышающая размеры змеевика.
• Фольга или другой отражающий материал для солнечных лучей.
• Трубка для подачи воды к устройству.
• Уплотнитель.
• Теплоизоляционный материал.

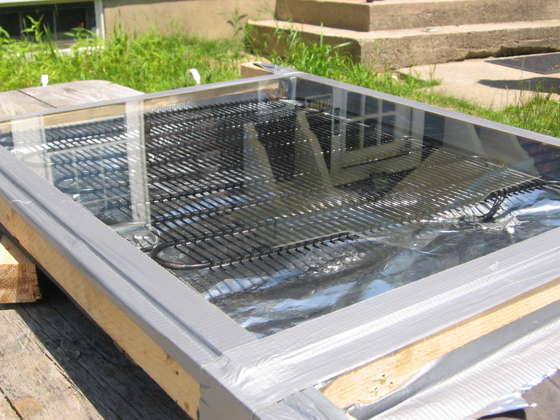

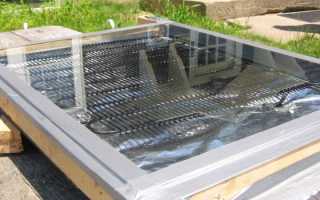

Чтобы изготовить солнечный бойлер своими руками, начните с отсоединения решетки конденсатора от холодильника, которая находится на задней панели. Тщательно промойте её, так как в ней могли остаться фреон и масла. Воду, полученную в результате нагрева в этом устройстве, лучше использовать для технических нужд, так как она не подходит для приготовления пищи.

С помощью деревянного бруса создайте короб, размеры которого будут зависеть от габаритов решетки. В качестве дна используйте резиновый настил, а для прочности добавьте поперечные бруски с тыльной стороны. На настил уложите теплоизоляцию, а затем выбранный вами отражающий материал, например, фольгу, которая поможет подогревать воду с обеих сторон.

Используйте уплотнитель для герметизации щелей, чтобы создать эффект «парника». Не забудьте сделать технические отверстия для подключения труб. Закрепите теплообменник с помощью клипс-держателей и накройте его стеклом, предварительно вырезанным по размеру. Для дополнительной прочности можно использовать двухсторонний скотч. Затем снова выполните герметизацию стыков, самый простой способ — обмотать периметр короба скотчем.

Для повышения безопасности конструкции вкрутите несколько саморезов, чтобы стекло не сместилось со временем, особенно если устройство будет установлено под наклоном. При установке убедитесь, что трубка для подачи холодной воды направлена вниз, а выход горячей воды — вверх. Это один из самых экономичных способов получения горячей воды для вашего дома.

Эксперты в области альтернативной энергетики утверждают, что создание солнечного водонагревателя своими руками — это не только экономически выгодное решение, но и увлекательный проект. Для начала необходимо собрать необходимые материалы, такие как пластиковые трубы, черная краска, стекло и изоляция. Основной принцип работы устройства заключается в использовании солнечной энергии для нагрева воды, что достигается благодаря черной поверхности, которая эффективно поглощает солнечные лучи.

Специалисты рекомендуют уделить внимание расположению водонагревателя: он должен находиться в месте с максимальным солнечным освещением. Также важно правильно рассчитать объем воды и размеры коллектора, чтобы обеспечить оптимальную эффективность. В процессе сборки следует соблюдать меры безопасности и учитывать климатические условия региона. В итоге, правильно сконструированный солнечный водонагреватель может значительно снизить расходы на горячую воду и стать отличным примером устойчивого подхода к использованию ресурсов.

Работа солнечного коллектора своими руками зимой

Из композитных труб

Чтобы создать самодельное нагревательное устройство из металлопластиковых труб, вам понадобятся следующие материалы:

• Деревянный брус 50×50 мм, 20 м.
• Лист фанеры толщиной 15 мм, 2,5 кв.м.
• Металлопластиковая труба, 55 м.
• Крепежи для труб, 80 шт.
• Уголки «папа-мама», 30 шт.
• Уголки «мама-мама», 31 шт.
• Переходники на штуцер, 53 шт.
• Выпускной клапан, 1 шт.
• Тройники, 3 шт.
• Сливной кран, 2 шт.
• Обратный клапан, 1 шт.
• Листовой металл, 2,5 кв.м.
• Алюминиевый профиль, 1300 мм, 4 шт.
• Металлические уголки, 65 шт.
• Стекло.
• Черная матовая краска.
• Доска 25×100 мм, 4,5 м.
• Гидроизоляция, 5 кв.м.
• Песок.
• Плотная уличная плитка, 5 кв.м.

При выборе места для установки водонагревателя важно, чтобы оно находилось на южной стороне. Это обеспечит максимальное время нагрева воды в течение дня. На выбранной площадке удалите верхний слой почвы и создайте подушку из песка и гравия, тщательно утрамбуйте её, а затем уложите плитку.

С помощью бруса соберите каркас, соединяя его металлическими уголками. Затем сконструируйте раму из бруса, обшив лицевую сторону фанерой. Для усиления задней стенки конструкции добавьте брус, укрепив его как продольно, так и поперечно, используя уголки. Прикрепите доски с прорезями для стекла с помощью специальных уголков.

Установите стекло на каркас. На фанерное основание прикрепите металлические листы, затем покрасьте всю конструкцию черной матовой краской. Сделайте разметку для труб, соблюдая расстояние в 40 мм. Установите крепления и соберите конструкцию (трубы следует заранее нарезать), используя штуцеры и уголки для создания змеевика.

Просверлите два технологических отверстия для труб и установите тройники на концах. Подсоедините всю схему водоснабжения и проведите тестирование. Если утечек не обнаружено, покрасьте трубы. В случае выявления течи устраните её с помощью герметичной ленты.

Солнечный коллектор из гибких шлангов

Затем соберите каркас из алюминиевого профиля. Нарежьте стекло, промажьте герметиком его периметр и вставьте в отверстия профиля, закрепив с помощью специальных зажимов.

Интересные факты

Вот несколько интересных фактов о создании солнечного водонагревателя своими руками:

1. Принцип работы: Солнечные водонагреватели используют эффект солнечного нагрева, где солнечные лучи поглощаются специальными коллекторами (обычно черными трубами или пластинами), которые нагревают воду. Эффективность системы можно значительно повысить, если использовать теплоизоляцию, чтобы минимизировать потери тепла.

2. Материалы для сборки: Для создания солнечного водонагревателя можно использовать доступные материалы, такие как старые пластиковые или металлические контейнеры, трубы, а также зеркала или фольгу для увеличения отражательной способности. Это позволяет не только сэкономить деньги, но и переработать ненужные вещи.

3. Экономия и экология: Использование солнечного водонагревателя позволяет значительно сократить расходы на электроэнергию или газ, так как солнечная энергия бесплатна. Кроме того, это экологически чистый способ получения горячей воды, который снижает углеродный след и способствует устойчивому развитию.

Солнечный коллектор из доступных материалов.

Из трубок с разряжённой средой

Данный метод подогрева жидкости можно применять не только в теплое время года, но и зимой, и он считается одним из самых сложных. Установка устройства, состоящего из вакуумных трубок, должна осуществляться в солнечном месте, избегая тенистых участков. Важно следить за тем, чтобы не происходил перегрев, а циркуляция жидкости осуществлялась сверху вниз.

Для работы вам понадобятся следующие инструменты:

• Разводной ключ.
• Отвертки.
• Аппарат для сварки пластиковых труб.
• Дрель.

Сначала создайте раму и установите её в выбранном месте, наилучшим вариантом будет крыша. Закрепите конструкцию, например, с помощью анкерных болтов. Далее подключите датчик температуры и воздухоотвод. Подсоедините водопровод, используя материалы, которые выдерживают низкие температуры.

Теперь приступим к установке нагревательного элемента. Возьмите медную трубу и оберните её листовым алюминием, затем вставьте в стеклянную вакуумную трубу. На нижнюю часть трубки установите фиксирующую чашку и каучуковый пыльник. Металлический конец надежно закрепите в латунном конденсаторе (не удаляйте липкую смазку, которая может находиться на трубке).

Закройте фиксирующую чашу и аналогичным образом установите остальные компоненты. Установите монтажный блок и подведите к нему электричество 220В. Подключите температурный датчик и воздухоотвод; хотя они влагостойкие, лучше дополнительно защитить их экраном. Затем подключите контроллер, который будет следить за работой системы. Вот и весь процесс установки солнечного бойлера своими руками. Настройте систему на необходимые параметры и запустите её.

Из эластичной трубы

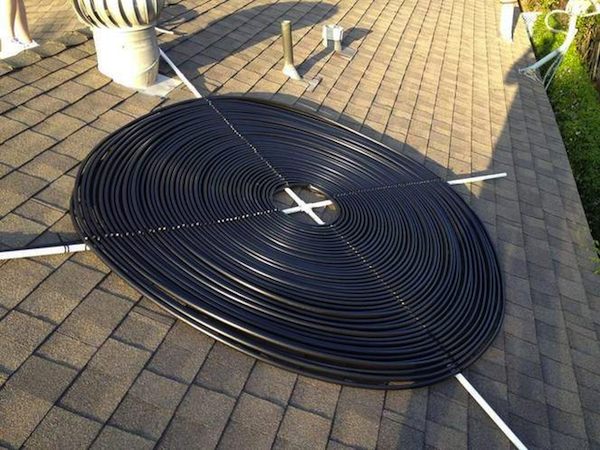

Создание солнечного коллектора из шланга — это доступный и простой способ получения горячей воды.

Для работы вам понадобятся:

• Шланг длиной 40-50 метров.
• Деревянный брус.
• Полиэтиленовая пленка.

Сначала из бруса соберите каркас в форме пирамиды. Затем аккуратно уложите шланг по спирали, формируя концентрические кольца. Чтобы шланг не смещался, закрепите его с помощью клипс или металлических (или пластиковых) хомутов, вбитых на гранях пирамиды на равном расстоянии.

После этого накройте конструкцию полиэтиленовой пленкой, чтобы создать эффект теплицы. Однако стоит учитывать, что в спиральных системах не происходит естественной циркуляции жидкости (более горячая жидкость поднимается вверх), поэтому для такой установки потребуется насос.

Из старого электрического бойлера

На первом этапе создания солнечного бойлера своими руками следует снять корпус и утеплитель. Это можно сделать с помощью болгарки. Если на баке имеется ржавчина, необходимо очистить его с помощью железной щетки. В случае наличия течи в баке, ее следует устранить. После этого обезжирьте поверхность бака и покрасьте его черной матовой краской.

Далее нужно построить корпус и установить его в выбранном месте. Используя деревянные бруски, соберите каркас, обшейте его фанерой. С фронтальной стороны утеплите конструкцию стекловатой или другим теплоизоляционным материалом, а затем обшейте ОСБ плитой. Покрасьте все в черный цвет, чтобы лучше сохранять тепло нагретой жидкости. Для обеспечения устойчивости конструкции создайте подставку. При установке учтите, что горячая вода поднимается вверх. Также не составит труда самостоятельно изготовить накопительный водонагреватель.

Кроме фотографий, вы можете ознакомиться с видео о солнечном водонагревателе, который автор собрал своими руками:

Солнечный водонагреватель своими руками

Из пластиковых бутылок

Создание солнечного водонагревателя из пластиковых бутылок — это не только экономичный, но и экологически чистый способ получения горячей воды. Такой проект можно реализовать с минимальными затратами и доступными материалами. В этом разделе мы рассмотрим основные этапы и рекомендации по созданию солнечного водонагревателя из пластиковых бутылок.

Необходимые материалы

• Пластиковые бутылки (желательно черные или темные для лучшего поглощения тепла);
• Пластиковая или деревянная основа для установки бутылок;
• Трубки для подачи и отведения воды;
• Клей или герметик для соединения элементов;
• Инструменты: нож, отвертка, дрель (если необходимо);
• Изоляционный материал (по желанию, для повышения эффективности).

Этапы сборки

1. Подготовка бутылок: Начните с очистки пластиковых бутылок от этикеток и остатков жидкости. Затем, если бутылки прозрачные, покрасьте их в черный цвет, чтобы улучшить поглощение солнечного света.
2. Создание коллектора: Установите бутылки на основу так, чтобы они были наклонены под углом к солнцу. Это позволит максимизировать солнечное излучение. Бутылки можно расположить в несколько рядов, чтобы увеличить площадь сбора тепла.
3. Соединение бутылок: Используйте трубки для соединения бутылок между собой. Важно, чтобы вода могла свободно циркулировать. Один конец трубки должен быть подключен к источнику холодной воды, а другой — к выходу горячей воды.
4. Установка системы: Убедитесь, что система надежно закреплена и не подвержена воздействию ветра или дождя. Если необходимо, используйте изоляционные материалы для повышения эффективности.
5. Тестирование: После завершения сборки проверьте систему на герметичность. Наполните систему водой и убедитесь, что нет утечек. Затем оставьте водонагреватель на солнце на несколько часов, чтобы проверить, насколько хорошо он нагревает воду.

Советы по улучшению эффективности

• Регулярно очищайте бутылки от грязи и пыли, чтобы обеспечить максимальное поглощение солнечного света.
• Используйте дополнительные изоляционные материалы, чтобы минимизировать потери тепла, особенно в холодное время года.
• Экспериментируйте с углом наклона коллектора, чтобы найти оптимальное положение для вашего региона.

Создание солнечного водонагревателя из пластиковых бутылок — это не только полезный проект, но и отличный способ внести свой вклад в охрану окружающей среды. С помощью простых материалов и немного терпения вы сможете обеспечить свой дом бесплатной горячей водой, используя силу солнца.

Вопрос-ответ

Из какой трубы сделать солнечный коллектор?

Основные компоненты солнечного коллектора. Основным компонентом солнечных водонагревателей и СК являются стеклянные вакуумные трубы.

Как нагреть воду с помощью солнца?

Пассивные солнечные водонагревательные системы. Они представляют собой резервуар для хранения, покрытый прозрачным материалом, позволяющим солнцу нагревать воду. Вода из резервуара затем поступает в водопроводную систему. Такие системы лучше всего подходят для регионов, где температура редко опускается ниже нуля.

Сколько киловатт дает солнечный коллектор?

Летом в средней полосе России приход солнечной энергии составляет примерно 5 кВтч/м². С учётом среднего КПД солнечного коллектора около 60% получаем 3 кВтч энергии с 1 м² солнечного коллектора.

Советы

СОВЕТ №1

Перед началом сборки солнечного водонагревателя тщательно изучите различные конструкции и материалы. Выберите ту, которая лучше всего подходит для вашего климата и условий. Например, для холодных регионов подойдут более изолированные модели, а в теплых — простые конструкции с минимальными затратами.

СОВЕТ №2

Обратите внимание на выбор солнечных коллекторов. Наиболее эффективными являются плоские и вакуумные коллекторы. Плоские коллекторы проще в изготовлении, но вакуумные обеспечивают более высокую эффективность, особенно в условиях низких температур.

СОВЕТ №3

Не забывайте о правильной ориентации и угле наклона вашего водонагревателя. Оптимальное направление — на юг, а угол наклона должен соответствовать широте вашего региона, чтобы максимизировать солнечное излучение в течение года.

СОВЕТ №4

При установке системы обязательно учитывайте безопасность и герметичность соединений. Используйте качественные материалы и уплотнители, чтобы избежать утечек и повреждений, которые могут снизить эффективность работы вашего водонагревателя.
