В этой статье мы рассмотрим, как смонтировать и подключить электрический теплый пол самостоятельно, создавая комфортную атмосферу в доме. Обсудим технологии и схемы укладки обогревателя под плитку, ламинат, ковролин и линолеум. Эта информация будет полезна как новичкам, так и опытным мастерам. В качестве бонуса предлагаем видео, наглядно демонстрирующее процесс монтажа, что упростит выполнение работ.

Электрические теплые полы: виды, устройство, особенности

Монтаж электрического теплого пола с нуля начинается с правильного выбора оборудования, поскольку существует несколько типов систем, каждая из которых имеет свои особенности подключения и укладки. Главным критерием для классификации этих систем является тип нагревательного элемента.

В зависимости от этого выделяют:

• кабельный теплый пол с токопроводящей жилой;
• нагревательные маты, которые по своему устройству схожи с кабельными системами;
• инфракрасный пол, представляющий собой пленку с токопроводящими углеродными полосами;
• стержневой пол, где в качестве нагревательного элемента используется углеродный стержень.

Кроме того, электрические теплые полы различаются по методам передачи тепла. Например, кабельная система передает тепло через конвекцию, в то время как стержневой и пленочный полы используют инфракрасное излучение. Также стоит отметить, что разные системы имеют различные уровни отдачи тепловой энергии.

Эксперты в области отопительных систем утверждают, что монтаж и подключение электрического теплого пола своими руками — это вполне осуществимая задача, если следовать определенным рекомендациям. Прежде всего, важно тщательно подготовить основание: оно должно быть чистым, ровным и сухим. Специалисты советуют использовать теплоизоляционные материалы, чтобы минимизировать потери тепла и повысить эффективность системы.

При выборе кабеля или матов необходимо учитывать площадь помещения и его назначение. Эксперты подчеркивают, что правильный расчет мощности поможет избежать перегрева и обеспечит комфортную температуру.

Монтаж следует начинать с разметки, чтобы избежать ошибок при укладке. При подключении к электросети важно соблюдать все правила безопасности и использовать автоматические выключатели. Завершив установку, необходимо провести тестирование системы, чтобы убедиться в ее работоспособности. Таким образом, с соблюдением всех рекомендаций, установка теплого пола может стать успешным проектом для каждого домашнего мастера.

Как самостоятельно установить электрический теплый пол на балконе?🤓⚡️♨️

Кабельные теплые электрические полы

Основой теплых полов является провод, созданный из специальных сплавов. Он разработан так, чтобы максимально эффективно преобразовывать электрическую энергию в тепло. Существуют как одножильные, так и двужильные системы. Кроме того, такие полы могут производиться как отдельные элементы, так и в виде матов.

Одножильные теплые полы отличаются доступной ценой и простотой конструкции. Они универсальны и часто используются под стяжку в помещениях различного назначения. Такие полы могут служить как основным, так и дополнительным источником тепла.

Эксплуатационные характеристики различных систем во многом зависят от производителя. Они бывают разных длин и мощностей, но максимальная удельная мощность составляет 20 Вт на погонный метр.

Несмотря на простоту, монтаж теплых полов имеет свои нюансы. Установка требует прокладки обоих концов провода к одной монтажной точке, где система подключается к электросети.

Двужильный кабель по основным технологическим характеристикам схож с одножильным. Он также включает нагревательный элемент с экраном и изоляцией. Наличие двух токопроводящих жил упрощает процесс укладки, так как жилы с одной стороны соединены, что позволяет не вести второй провод к точке подключения.

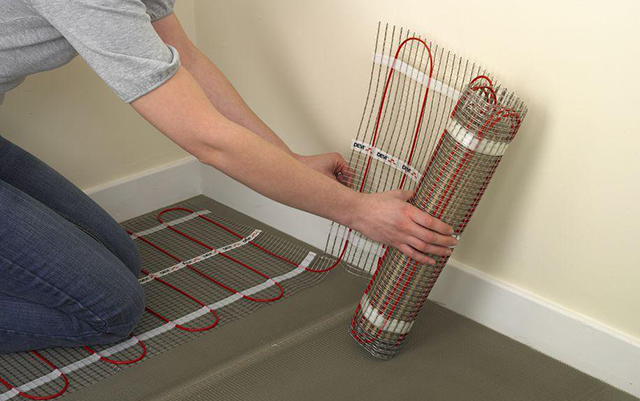

Двужильный кабель часто используется для создания греющих матов, которые представляют собой сетку с нагревающим кабелем, зафиксированным с оптимальным шагом. Ширина электрического мата обычно составляет полметра, а длина зависит от производителя.

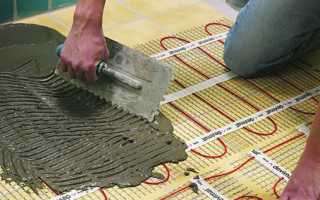

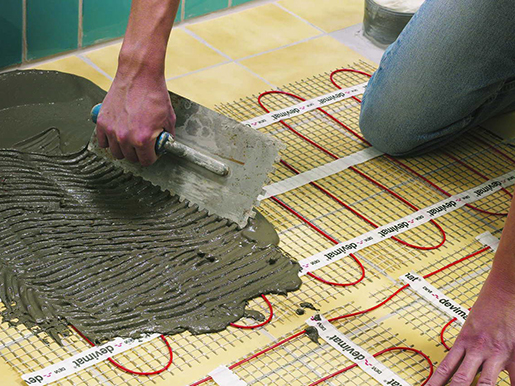

При производстве мата используется кабель небольшого диаметра, что позволяет укладывать мат на клеевую основу под плитку. В случае с одно- или двужильным кабелем необходимо делать стяжку толщиной не менее 3 см.

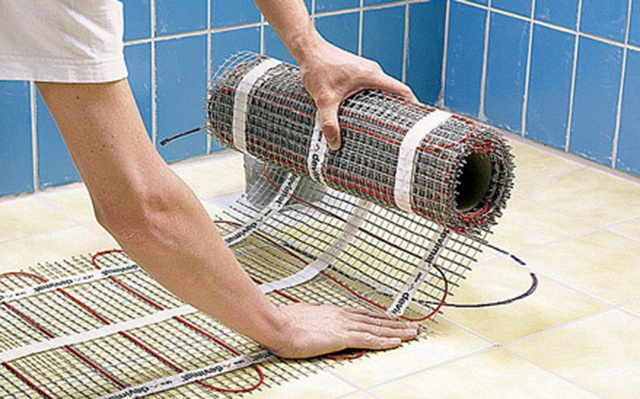

Электрические маты можно укладывать в клеевой слой толщиной всего 10 мм. Многие модели матов уже имеют клеевой слой, что делает их установку проще по сравнению с кабельными системами, где требуется пошаговая раскладка нагревающего элемента.

Одним из относительно новых решений является саморегулирующийся кабель. Его особенностью является то, что токопроводящей жилой выступает полупроводник, который изменяет свое сопротивление в зависимости от температуры в помещении.

Это способствует экономии электроэнергии, хотя не увеличивает срок службы всей системы. Тем не менее, такая характеристика является преимуществом, так как такие системы не перегреваются, даже если при монтаже были допущены ошибки.

К основным преимуществам теплых полов можно отнести длительный срок службы по сравнению с водяными системами, отсутствие труб и электрокотлов, а также низкие затраты на электроэнергию. Хотя кабельные системы полностью зависят от электрической сети, они потребляют меньше ресурсов, что делает их более выгодными по сравнению с водяными системами.

Основным недостатком считается выработка электромагнитного излучения, однако это касается в основном недорогих систем. У известных производителей этот показатель находится в пределах допустимых норм.

Поэтому при покупке важно запросить у продавца документы, подтверждающие экологическую безопасность, такие как сертификат ISO 14000 и KIMA-сертификат, прежде чем принимать окончательное решение о выборе электрического теплого пола.

Интересные факты

Вот несколько интересных фактов о монтаже и подключении электрического теплого пола своими руками:

1. Разнообразие систем: Существует несколько типов электрических теплых полов, включая кабельные и пленочные системы. Кабельные системы могут быть установлены в стяжку или под плитку, в то время как пленочные системы часто используются под ламинат или паркет. Выбор системы зависит от типа покрытия и особенностей помещения.

2. Терморегуляторы: Для эффективного использования электрического теплого пола рекомендуется устанавливать терморегуляторы. Они позволяют не только поддерживать комфортную температуру, но и экономить электроэнергию. Современные терморегуляторы могут быть программируемыми и даже управляться через смартфон.

3. Подготовка основания: Перед установкой теплого пола важно правильно подготовить основание. Оно должно быть ровным, чистым и сухим. Неровности могут привести к повреждению нагревательных элементов и неравномерному прогреву пола. Использование теплоизоляционных материалов также поможет повысить эффективность системы, минимизируя потери тепла вниз.

Теплый пол Нагревательный мат или кабель

Пленочный тип обогрева

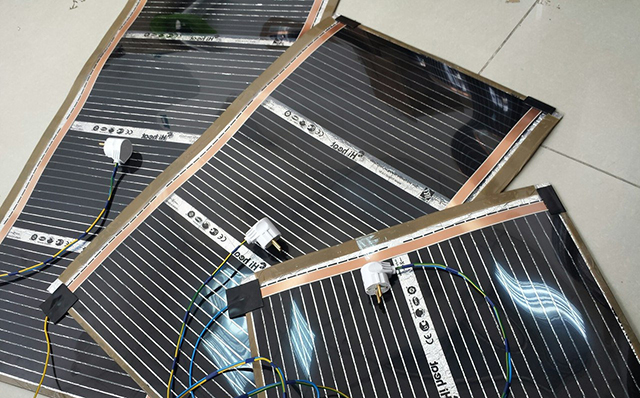

Инфракрасная многослойная пленка представляет собой устройство, в котором углеродные полосы функционируют как элементы нагрева.

Структурно пленочная система состоит из следующих компонентов:

• подложки, выполненной из материала, не проводящего электрический ток;
• углеродных полос или цельного углеродного полотна;
• медных или серебряных проводящих жил;
• защитного слоя.

Одной из ключевых характеристик инфракрасной пленки является ее минимальная толщина. В процессе эксплуатации теплого электрического пола такого типа она может нагреваться лишь до 50 °C.

Эти особенности позволяют укладывать инфракрасный пленочный обогрев под различные декоративные покрытия, такие как ламинат, паркет, линолеум, керамогранит, ковролин и другие. Также пленку можно использовать под стяжку, предварительно защитив ее специальным изоляционным материалом.

Помимо универсальности применения, еще одной важной чертой ИК-пленок является их мобильность. Их можно временно прикрепить, например, к обратной стороне ковра, находящегося на полу, и так же легко убрать, если необходимость в дополнительном обогреве отпадет.

Интеллектуальный теплый пол

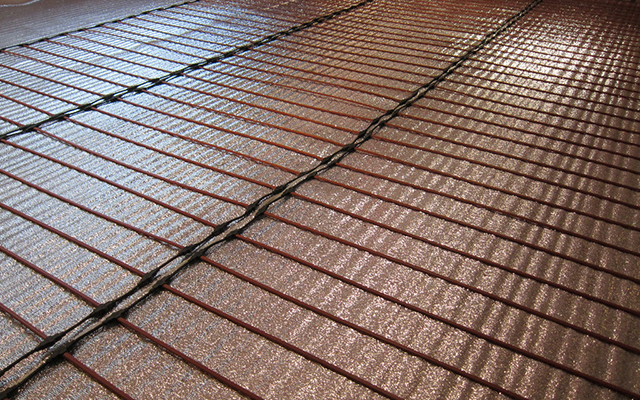

Такое название носит система обогрева, основанная на стержнях. Она представлена в виде матов, где в качестве нагревательного элемента используется инфракрасный карбоновый стержень. Установка может производиться как под стяжку, так и в клеевой раствор.

Стержень излучает энергию в форме инфракрасного излучения, что схоже с ИК-пленочными полами. Однако стержни не нагреваются до высоких температур, что делает их похожими на кабельные системы, так как средняя рабочая температура не превышает 60°C.

Преимущества:

1. При установке не требуется дополнительного планирования размещения мебели и техники. В отличие от других систем обогрева пола, стержни работают эффективно и без перебоев даже под мебелью. Они не подвержены перегреву и поломкам.
2. Контакт рабочих элементов с различными цементными или клеевыми составами абсолютно безопасен для качественного монтажа и дальнейшей эксплуатации.
3. Возможность использования в помещениях с повышенной влажностью, а также на открытых площадках, таких как террасы.

К основным недостаткам можно отнести высокую стоимость по сравнению с другими системами дополнительного обогрева пола. Большой спрос на данный продукт также приводит к появлению недобросовестных производителей, которые предлагают системы низкого качества, что может негативно сказаться на безопасности эксплуатации. Поэтому при покупке стержневой системы важно запросить у продавца все необходимые сертификаты.

Последовательность самостоятельного монтажа

Технология установки теплого электрического пола включает в себя ряд последовательных шагов:

• выполнение необходимых расчетов и разработка проекта на основе полученных данных;
• проверка контрольных показателей существующей электропроводки;
• монтаж обогревательной системы;
• проведение тестирования;
• заливка монтажной стяжки;
• укладка финишного покрытия.

При разработке расчетов и соответствующей документации важно помнить, что проект должен включать не только количественные данные, но и детальное описание места установки системы, а также расположение точек подключения питания и регуляторов температуры.

Начинать расчет мощности отопительной системы следует с определения площади, требующей дополнительного обогрева. Для вычислений используется следующая формула: P=p*S, где P – мощность (Вт/м²), p – мощность нагревательного элемента, а S – площадь помещения. При этом необходимо учитывать одно важное правило.

Если помещение состоит из нескольких отдельных комнат, расчеты проводятся для каждой комнаты отдельно, а не для общей площади всего пространства. Схему монтажа рекомендуется сохранять на протяжении всего срока эксплуатации теплого пола, так как она может оказаться полезной при проведении ремонтных работ.

Поскольку работа теплого кабельного или инфракрасного пола зависит от потребления электрической энергии, важно заранее проверить надежность существующей электропроводки для обеспечения безопасности при эксплуатации системы.

Так как систему нельзя подключать напрямую к розетке, при проведении контрольных замеров учитывается сечение кабеля по току. Если диаметр проводов не соответствует будущей нагрузке, электропроводка должна быть заменена или установлена новая, которая будет проходить напрямую от щитка и предназначаться исключительно для теплого пола.

Монтаж системы выполняется в несколько этапов. Подготовка основания. Для корректной и бесперебойной работы теплого электрического пола основание, на которое будет укладываться материал, должно быть чистым и ровным.

При наличии значительных перепадов высоты поверхность следует выровнять с помощью специальных строительных смесей. Если система укладывается на деревянный пол, доски должны быть отшлифованы.

Затем укладывается теплоизоляция. Работа электрического теплого пола всегда сопровождается выделением тепла в разных направлениях. В результате нагревается не только пол, но и бетонное основание, с которым контактируют нагревательные элементы.

Чтобы уменьшить тепловые потери, на бетонное основание необходимо уложить теплоизоляционный материал, который будет направлять тепловой поток внутрь помещения. Обычно для многоквартирных домов используют фольгированные материалы толщиной не более 4 мм.

Полотно следует укладывать ровно и аккуратно, избегая складок и заломов. Расстояние от края до стены должно составлять не менее 0,5 см. Стыки соседних участков фиксируются клейкой лентой. В частных деревянных домах целесообразно использовать плитные теплоизоляционные материалы толщиной до 100 мм.

Терморегулятор и датчик. Установка прибора рекомендуется на высоте около одного метра от пола, но не ниже 30 см. В выбранном месте делается монтажное отверстие для терморегулятора, а в стене прокладываются каналы для проводов.

Обязательно необходимо проверить сопротивление провода и сверить полученные данные с технической документацией, допускаемое отклонение не должно превышать 10%.

Датчик следует установить непосредственно в пол, в гофру, так, чтобы он не сильно выступал над нагревательными элементами. Все приборы устанавливаются для каждого помещения (комнаты) отдельно.

Основной этап – укладка системы обогрева. Для правильного монтажа теплого пола специалисты рекомендуют перенести схему расположения нагревательных элементов из плана на пол.

Если используются маты, их укладывают на теплоизоляционный материал и фиксируют строительным скотчем. Расстояние между соседними полотнами не должно превышать 10 см, а отступ от стены – 20 см. Нельзя обрезать кабель внутри мата. Если требуется укоротить его, лучше оставить участок свободным, чем укладывать большой мат.

В кабельных системах фиксация производится с помощью пластикового хомута, который не следует сильно затягивать. При этом необходимо строго следить за соблюдением заданного шага расположения кабеля из катушки, особенно между петлями, если используется схема «улиткой» или «змейкой».

По завершении монтажных работ проводится предварительное тестирование системы. Если показатели соответствуют норме и пол работает без перебоев, можно заливать бетонную стяжку и проводить финишную отделку.

В заключение предлагаем видео о монтаже электрического теплого пола под плитку:

Монтаж теплого пола под плитку.

Подбор и расчет мощности обогрева

Перед тем как приступить к монтажу электрического теплого пола, необходимо правильно подобрать и рассчитать его мощность. Это позволит обеспечить комфортное тепло в помещении и избежать лишних затрат на электроэнергию.

Первым шагом в этом процессе является определение площади помещения, где будет установлен теплый пол. Для этого измерьте длину и ширину комнаты, а затем умножьте эти значения. Например, если комната имеет размеры 4 метра в ширину и 5 метров в длину, то площадь составит 20 квадратных метров (4 м × 5 м = 20 м²).

Следующий этап — выбор необходимой мощности обогрева. Обычно для комфортного обогрева требуется мощность от 100 до 150 Вт на квадратный метр. Однако этот показатель может варьироваться в зависимости от ряда факторов, таких как:

• Тип помещения (жилое, офисное, складское и т.д.);
• Наличие утепления (если полы не утеплены, мощность может быть увеличена);
• Климатические условия региона (в холодных регионах требуется больше мощности);
• Предполагаемая температура в помещении (если вы планируете поддерживать высокую температуру, мощность также следует увеличить).

Для расчета общей мощности обогрева, умножьте площадь помещения на требуемую мощность на квадратный метр. Например, для комнаты площадью 20 м² и необходимой мощности 120 Вт/м² расчет будет выглядеть следующим образом:

20 м² × 120 Вт/м² = 2400 Вт

Таким образом, вам потребуется система теплого пола общей мощностью 2400 Вт. Не забудьте учесть, что в некоторых случаях может потребоваться установка терморегулятора, который также потребляет электроэнергию, поэтому лучше добавить к расчетной мощности 10-15% на запас.

После того как вы определили необходимую мощность, следует выбрать подходящий комплект для установки. На рынке представлены различные варианты электрических теплых полов, включая кабельные и пленочные системы. Убедитесь, что выбранный вами комплект соответствует рассчитанной мощности и площади.

Также важно учитывать, что для правильной работы системы теплого пола необходимо обеспечить соответствующее электроснабжение. Убедитесь, что проводка в вашем доме способна выдержать нагрузку, которую будет создавать теплый пол. В некоторых случаях может потребоваться установка отдельного автоматического выключателя.

Таким образом, правильный подбор и расчет мощности обогрева электрического теплого пола — это ключевой этап, который обеспечит комфорт и эффективность работы системы. Не спешите с выбором, тщательно проанализируйте все факторы, чтобы избежать ошибок и ненужных затрат в будущем.

Вопрос-ответ

Как подготовить основание под электрический теплый пол?

Для подготовки основания под теплый пол существует три варианта: полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Последний вариант является наиболее простым и удобным в применении.

Можно ли электрический теплый пол подключить напрямую?

НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем.

Советы

СОВЕТ №1

Перед началом монтажа электрического теплого пола обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок и обеспечит правильную установку системы. Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как изоляция, терморегулятор и кабели.

СОВЕТ №2

Перед укладкой теплого пола проведите тщательную подготовку основания. Убедитесь, что поверхность чистая, ровная и сухая. При необходимости используйте самовыравнивающуюся смесь для устранения неровностей, чтобы обеспечить равномерное распределение тепла.

СОВЕТ №3

При укладке нагревательных кабелей соблюдайте рекомендованные расстояния между ними, чтобы избежать перегрева и обеспечить равномерный прогрев помещения. Используйте специальную сетку или клейкую ленту для фиксации кабелей на месте.

СОВЕТ №4

Не забывайте о правильном подключении терморегулятора. Установите его на удобной высоте и в месте, где он не будет подвергаться прямому воздействию солнечного света или других источников тепла. Это обеспечит точное измерение температуры и эффективное управление системой отопления.
