Инфракрасный теплый пол становится популярным решением для создания комфортного микроклимата в доме благодаря эффективному и равномерному отоплению. В этой статье мы рассмотрим, как смонтировать и подключить инфракрасный теплый пол самостоятельно. Это позволит сэкономить на услугах специалистов и насладиться процессом.
Мы предоставим пошаговую инструкцию, схемы укладки и советы по выбору материалов для плитки, ламината, ковролина и линолеума. Также вы найдете отзывы пользователей и видео, которые помогут лучше понять технологию монтажа и избежать распространенных ошибок.
Монтаж инфракрасного теплого пола под различное напольное покрытие
Инфракрасный теплый пол выделяется своей универсальностью, так как его можно укладывать на практически любые поверхности. Чаще всего его устанавливают в банях, на лоджиях, в кухнях, прихожих, спальнях и ванных комнатах. Технология монтажа настолько проста, что большинство работ можно выполнить самостоятельно. Этот тип обогрева отличается от других тем, что тепло передается не через нагрев теплоносителя, а благодаря инфракрасному излучению.
Также стоит отметить его небольшую толщину, всего около 1 мм, что является значительным преимуществом. Благодаря мягкому режиму прогрева, этот материал можно укладывать практически под любое финишное покрытие. Чаще всего его используют под ламинат, линолеум или деревянные полы. При этом стоит помнить, что чем тверже будет основание, тем дольше прослужит пленка.
Что касается монтажа, то он настолько прост, что вы сможете подключить его самостоятельно, без помощи специалистов. Благодаря своей толщине и способу установки, инфракрасные полы можно монтировать не только на пол, но и на стены, например, рядом с кроватью, или на потолок, если это необходимо.
Цена на инфракрасные полы достаточно высока, но это оправдано их качеством и безопасностью для здоровья, так как они не пересушивают воздух во время обогрева. Инфракрасное излучение похоже на тепло, которое мы ощущаем от солнца, и часто используется в медицинских целях.
Давайте подробнее рассмотрим, как укладывать инфракрасный пол под различные покрытия, так как выбор подложки зависит от финишного материала. Например, если под линолеум не положить плотную прослойку, нагревательная поверхность может быстро повредиться из-за постоянного механического воздействия.
Для укладки под любое покрытие необходимо выполнить следующие шаги:
- Подготовьте и очистите поверхность. Инфракрасный пол можно укладывать как на бетонную стяжку, так и на нивелирующую смесь.
- Сделайте разметку места, где будет укладываться пол. Его нельзя стелить под мебель, он должен занимать около 65-70% площади комнаты. В противном случае эффективность работы будет низкой, а затраты на энергию высокими. Необходимо оставить расстояние 25 см от стены до пленки.
- В зависимости от размещения мебели, нарежьте пленку. Р
Эксперты в области отопительных систем утверждают, что монтаж и подключение инфракрасного теплого пола своими руками — это вполне выполнимая задача, если следовать определённым рекомендациям. Прежде всего, важно тщательно подготовить основание: оно должно быть ровным и чистым. Специалисты советуют использовать специальную подложку, которая улучшит теплоизоляцию и защитит пол от повреждений.
При выборе инфракрасной пленки необходимо учитывать площадь помещения и мощность системы. Эксперты подчеркивают, что правильный расчет поможет избежать перегрева и обеспечит равномерное распределение тепла.
Монтаж пленки следует начинать от стены, оставляя зазор для подключения к электросети. При этом важно использовать качественные соединения и соблюдать правила безопасности. После завершения монтажа необходимо провести тестирование системы, чтобы убедиться в её работоспособности. Таким образом, при соблюдении всех рекомендаций, установка инфракрасного теплого пола может стать успешным проектом для любого домашнего мастера.

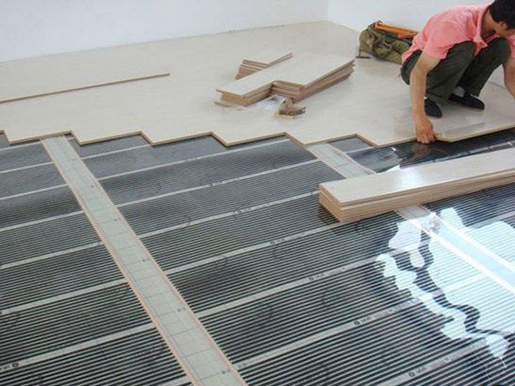

Для ламината и деревянного пола
Для укладки такого покрытия не требуется специальной подготовки, однако важно, чтобы пол был идеально ровным и хорошо высушенным. В противном случае, желаемого результата может не быть достигнуто. Итак, на очищенный от мусора бетонный пол необходимо уложить теплоотражающий материал. Затем следует разместить инфракрасный теплый пол, после чего накрыть его слоем полиэтиленовой пленки.
Читайте также:
Если вы планируете укладку деревянного пола, то под лаги используется аналогичный пирог, который включает в себя следующие компоненты:
- Лаги.
- Утеплительный слой.

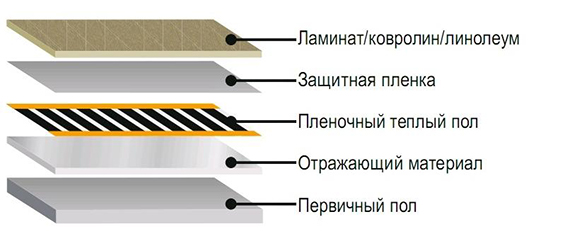

Пирог инфракрасного теплого пола состоит из:
— ИК пленки.
— Воздушной прослойки.
— Основания пола, которым могут быть ОСБ плита или фанера.
— Полиэтиленовой пленки.
— Покрытия.
Для ковролина и линолеума последовательность укладки будет следующей:
- Бетонная стяжка.
- Теплоотражающий материал.
- ИК пленка.
- Слой полиэтилена.
- Маты из фанеры или другой твердый прокладочный материал.
- Покрытие.
| Этап монтажа | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка основания | Очистка поверхности от мусора, выравнивание стяжки (при необходимости), грунтовка. | Веник, пылесос, шпатель, строительный уровень, грунтовка, валик/кисть. |
| 2. Укладка теплоизоляции | Расстилание теплоизоляционного материала (например, пенофола) отражающей стороной вверх. Стыки проклеиваются скотчем. | Рулетка, ножницы, теплоизоляция (пенофол), скотч. |
| 3. Разметка и укладка пленки | Разметка мест укладки пленки, соблюдая отступы от стен и мебели. Укладка полос пленки без нахлеста, фиксация скотчем. | Рулетка, маркер, инфракрасная пленка, скотч. |
| 4. Подключение контактов | Зачистка контактов на пленке, установка клемм, обжимка. Изоляция мест соединения битумной изоляцией. | Ножницы, пассатижи, клеммы, битумная изоляция. |
| 5. Монтаж терморегулятора | Установка терморегулятора в удобном месте, подключение к сети и к теплому полу согласно схеме. | Отвертка, кусачки, терморегулятор, провода, монтажная коробка. |
| 6. Установка датчика температуры | Размещение датчика температуры пола между полосами пленки, фиксация скотчем. | Скотч, датчик температуры. |
| 7. Проверка работоспособности | Включение системы, проверка нагрева пленки, корректности работы терморегулятора. | Мультиметр (для проверки сопротивления), термометр (для контроля нагрева). |
| 8. Укладка напольного покрытия | Укладка финишного напольного покрытия (ламинат, линолеум, ковролин) поверх теплого пола. | Инструменты для укладки выбранного напольного покрытия. |
Интересные факты
Вот несколько интересных фактов о монтаже и подключении инфракрасного теплого пола своими руками:
-

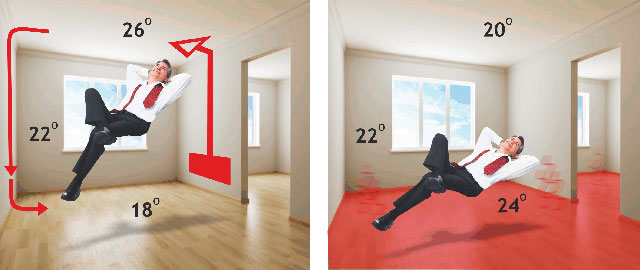

Принцип работы: Инфракрасные теплые полы работают по принципу излучения тепла, а не конвекции, как традиционные системы отопления. Это означает, что тепло распространяется равномерно по всему помещению, создавая комфортную атмосферу и снижая затраты на отопление.
-
Легкость монтажа: Один из главных плюсов инфракрасного теплого пола — это простота установки. Систему можно укладывать прямо на существующее покрытие (например, плитку или ламинат), что значительно сокращает время и затраты на монтаж. При этом важно следовать инструкциям производителя и учитывать особенности электрической проводки.
-
Экологичность и безопасность: Инфракрасные теплые полы не сжигают кислород и не выделяют вредных веществ в воздух, что делает их безопасными для здоровья. Кроме того, они могут быть использованы в сочетании с возобновляемыми источниками энергии, такими как солнечные панели, что делает их более экологически чистым вариантом отопления.
Кафель, кварцевая плитка
Этот метод, безусловно, требует значительных усилий, однако именно при таком подходе система будет функционировать максимально долго. Кроме того, он является более экономически выгодным, так как плитка сохраняет тепло дольше, чем линолеум или ковролин.
Процесс выглядит следующим образом:
- На подготовленное основание укладывается теплоизоляция, рекомендуется использовать перфорированный изолон.
- Вокруг всего периметра помещения проклеивается электропроводный скотч, который выполняет функцию заземления. Для повышения безопасности установите устройство защитного отключения (УЗО) и подключите его к отдельному автомату.
- Затем укладывается слой инфракрасной пленки.
- Подключите провода к термостату.
- Далее следует слой полиэтилена.
- Укладывается армирующая сетка.
- Затем наносится цементная смесь и клей.
- Завершает процесс укладка кафеля.
Устройство инфракрасных теплых полов
Его уникальность по сравнению с другими системами теплых полов заключается в методе обогрева помещения. Хотя он является разновидностью электрического пола (так как работает от электричества), его энергозатраты значительно ниже, а уровень безопасности выше.
При условии правильной эксплуатации срок службы составляет около 17 лет. И, конечно, важный вопрос — какова его стоимость? Цены колеблются от 10 до 40 долларов за квадратный метр, в зависимости от типа и производителя. В процессе работы он излучает тепловую энергию в инфракрасном диапазоне, волны которой нагревают все объекты в комнате (стены, мебель, людей). Эти объекты, в свою очередь, отражают тепло, что способствует нагреву воздуха в помещении.
Пленки имеют различные ширины — 50 см, 60 см, 80 см и 100 см, что позволяет выбрать оптимальный размер для любого помещения. Мощность пленок также варьируется: 150 Вт, 220 Вт и 440 Вт. Для ламината или деревянных покрытий не рекомендуется использовать максимальную мощность, так как это может привести к повреждениям.
Что касается потребления электроэнергии, то в доме с качественной теплоизоляцией расход составляет примерно 25-45 Вт на кубический метр в час, что зависит от начальной температуры и площади комнаты. Для контроля температуры устанавливается терморегулятор. Давайте рассмотрим преимущества и недостатки использования такого оборудования.
К положительным аспектам относятся:
- Отсутствие электромагнитного излучения.
- Параллельное подключение блоков исключает возможность выхода из строя всей системы.
- Способствует благоприятному воздействию на здоровье человека.
- Можно устанавливать на практически любую поверхность.
- Обогрев осуществляется равномерно.
- Не сушит воздух в помещении.
- Возможен самостоятельный монтаж.
- Можно демонтировать и использовать повторно.
- Подходит для установки на веранде и террасе.
- Процент теплоотдачи составляет около 95%, что на 25% больше, чем у альтернативных методов обогрева.
Недостатки:
- Поверхность требует тщательной подготовки.
- Не рекомендуется использовать в качестве основного источника тепла, так как система инертна и быстро остывает.
- Инфракрасный пол более подвержен механическим повреждениям по сравнению с водяным.
- Высокая стоимость на рынке.
Теперь давайте рассмотрим виды инфракрасных полов:
- Пленочный. Это волокно, защищенное с обеих сторон полимерной пленкой. Обладает высокой гибкостью и прочностью, а также выполняет функцию диэлектрика. Пленочный пол делится на подтипы в зависимости от состава нагревательного элемента: карбоново-графитный и биметаллический (из меди и алюминия). Наиболее популярным является карбоново-графитный.
- Стержневой ИК. В этом случае нагревательным элементом служит карбоновый стержень, соединенный проводами. Этот вид является самым новым и позволяет экономить около 50% энергии на обогрев, однако его стоимость почти в три раза выше, чем у других систем.
Схема монтажа
Теперь давайте разберемся, как правильно установить инфракрасный теплый пол. Как уже упоминалось, вы можете выбрать практически любое напольное покрытие. Первым шагом будет приобретение монтажного комплекта, который будет зависеть от вашего выбора покрытия.
Следующий этап — расчет необходимого количества пленки. Важно помнить, что площадь пола должна быть покрыта минимум на 75%, если это основной источник тепла, и на 40%, если он является дополнительным. Для этого стоит заранее продумать расположение мебели в комнате и подсчитать метраж незанятого пола. После этого нарежьте пленку на нужные отрезки.
На подготовленную, очищенную и высушенную поверхность укладываем теплоизоляционный слой или подложку, которую затем покрываем полипропиленовой пленкой. Если вы выбрали мягкое покрытие, то изоляционный слой должен обладать амортизационными свойствами. Для плитки подойдет твердая прослойка, например, техническая пробка. Места стыков следует соединить строительным скотчем.

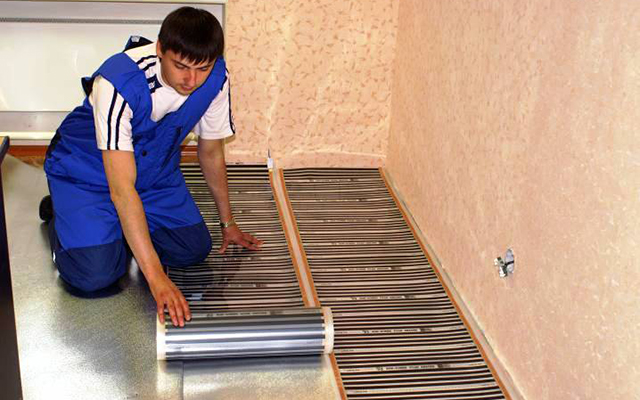

Перед тем как приступить к укладке пленки и соединению контактов, выполните разметку пола и определите, где будет установлен термодатчик. Раскладывайте термопленку, предпочтительно используя цельные полосы. Важно помнить, что медная полоска должна быть направлена вниз, а расстояние между полосками должно составлять около двух сантиметров; укладывать внахлест строго запрещается.

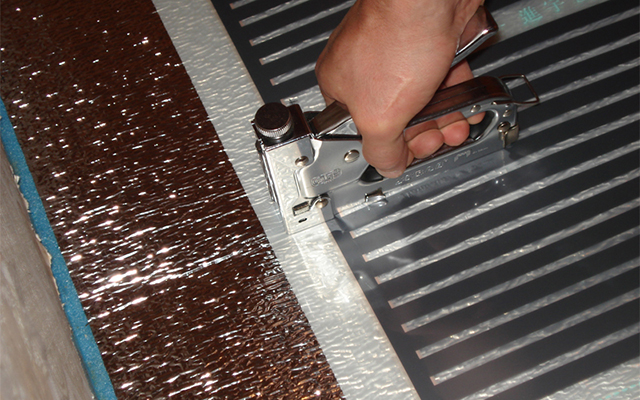

Закрепите пленку с помощью скотча, чтобы она не смещалась, а места разрезов изолируйте битумной смесью. Далее подключите контактные зажимы, для этого понадобятся плоскогубцы. Температурный датчик установите под пленкой, рядом с терморегулятором, используя скотч.
После этого подключите питающие провода, не забудьте их изолировать. Проведите пробный запуск и проверьте, правильно ли выполнен монтаж, греет ли каждая секция и каково качество изоляции в местах разрезов. Если все работает корректно, можно переходить к завершающему этапу.
В конце предлагаем вам посмотреть видео о процессе монтажа инфракрасного теплого пола:
Безопасность и электропроводка при установке инфракрасного теплого пола
При установке инфракрасного теплого пола безопасность и правильная электропроводка играют ключевую роль. Прежде всего, необходимо учитывать, что инфракрасные полы работают от электрической сети, и неправильная установка может привести к короткому замыканию, перегреву или даже пожару. Поэтому важно следовать определенным правилам и рекомендациям.
Первым шагом к безопасной установке является выбор качественного оборудования. Убедитесь, что все компоненты, включая кабели, терморегуляторы и сам инфракрасный пол, сертифицированы и соответствуют стандартам безопасности. Обратите внимание на наличие сертификатов и гарантий от производителя.
Перед началом установки необходимо отключить электричество в помещении, где будет производиться монтаж. Это поможет избежать случайного поражения электрическим током. Также рекомендуется использовать защитные перчатки и очки для дополнительной безопасности.
-
Читайте также:
При прокладке электропроводки важно учитывать мощность инфракрасного пола. Рассчитайте общую мощность системы и убедитесь, что проводка и автоматические выключатели соответствуют этим требованиям. Для этого можно обратиться к специалисту, который поможет определить необходимый сечение проводов и тип автоматов.
Рекомендуется использовать медные провода, так как они обладают высокой проводимостью и долговечностью. Сечение проводов должно быть выбрано в зависимости от мощности системы: для небольших систем (до 3 кВт) подойдет провод с сечением 1.5 мм², для более мощных систем (от 3 до 5 кВт) – 2.5 мм².
При установке терморегулятора важно следовать инструкциям производителя. Убедитесь, что термодатчик установлен в правильном месте, чтобы обеспечить точное измерение температуры. Обычно его размещают между двумя полосами инфракрасного пола, но не ближе 30 см от стен.
После завершения монтажа проводки и установки терморегулятора необходимо провести тестирование системы. Включите электричество и проверьте, работает ли система корректно. Убедитесь, что нет перегрева, искрения или других аномалий. Если вы заметили какие-либо проблемы, немедленно отключите систему и обратитесь к специалисту.
Наконец, не забывайте о регулярной проверке состояния системы. Периодически осматривайте проводку и терморегулятор на предмет износа или повреждений. Это поможет предотвратить потенциальные проблемы и обеспечит долгую и безопасную эксплуатацию инфракрасного теплого пола.
Вопрос-ответ
Что нужно стелить под инфракрасный теплый пол?
Инфракрасный пленочный пол монтируют под ламинат, линолеум, ковролин, паркет. Под такой пол обязательно монтируют отражающую изоляцию. Подложка выступает в качестве разделяющего барьера между холодом чернового пола и теплом, накопленным в напольном половом покрытии.
Можно ли подключить инфракрасный теплый пол без терморегулятора?
Можно ли подключить теплый пол без терморегулятора? Можно.
Советы
СОВЕТ №1
Перед началом монтажа инфракрасного теплого пола тщательно изучите инструкцию производителя. Обратите внимание на требования к подготовке основания, типу покрытия и схеме подключения, чтобы избежать ошибок в процессе установки.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы перед началом работы. Вам понадобятся: рулетка, уровень, нож для резки пленки, изоляционная лента и терморегулятор. Это поможет вам избежать перерывов в процессе монтажа.
СОВЕТ №3
При укладке инфракрасного теплого пола соблюдайте рекомендации по расстоянию между пленками и их размещению. Это обеспечит равномерное распределение тепла и предотвратит перегрев отдельных участков пола.
СОВЕТ №4
После завершения монтажа обязательно проведите тестирование системы перед укладкой финишного покрытия. Это поможет выявить возможные неисправности и убедиться в правильности подключения, что сэкономит время и деньги в будущем.
