Вопрос заземления электрических приборов, таких как накопительные бойлеры, особенно важен для владельцев частных домов, где система заземления может отсутствовать или быть ненадежной. Правильное заземление бойлера обеспечивает безопасность эксплуатации и защищает от электрических ударов и повреждений оборудования. В статье рассмотрим, как выполнить заземление накопительного водонагревателя своими руками, даже без готовой системы заземления. Вы найдете пошаговую инструкцию и полезные советы для обеспечения безопасности и долговечности работы бойлера.
Подготовка
Для эффективного заземления бойлера в частном доме необходимо создать надежный контур заземления и правильно его подключить.
Для выполнения этой задачи вам понадобятся следующие инструменты и материалы:
- Металлический уголок или профиль шириной 5 см. Вам потребуется около 18 метров для электродов и их соединений.
- Металлическая проволока или полоса шириной не менее 3 мм для подключения заземления к щитку.
- Электросварка для соединения элементов контура.
- Болгарка для резки уголков и проволоки, а также перфоратор для сверления отверстий в стенах дома для ввода заземления.
- Кувалда для забивания профилей в землю.
- Трехжильный кабель для подачи электричества от щитка к розетке.
- Современная розетка с клеммой для заземления и автомат, соответствующий мощности накопительного водонагревателя.
- Отвертка, пробник и нож.
В первую очередь, необходимо выбрать место для установки контура. Оно должно располагаться не дальше пяти метров от щитка. Важно, чтобы над этим местом не проходили люди и животные, так как в случае короткого замыкания электричество может уйти в землю, что может привести к поражению током. Чтобы обезопасить данную зону, можно создать декоративное оформление из камней или огородить ее забором.
Эксперты в области электробезопасности подчеркивают важность правильного заземления бойлера в частном доме. Это не только обеспечивает защиту от электрических ударов, но и предотвращает повреждение оборудования. Для начала необходимо установить заземляющий провод, который должен быть подключен к металлическому корпусу бойлера. Специалисты рекомендуют использовать медный провод сечением не менее 4 мм², что обеспечит надежное соединение. Также важно, чтобы заземляющая система была подключена к общему заземлению дома, что повысит эффективность защиты. Не стоит забывать о регулярной проверке состояния заземления, так как коррозия и механические повреждения могут снизить его эффективность. Правильное заземление бойлера — это залог безопасности и долговечности оборудования.
Сбор контура

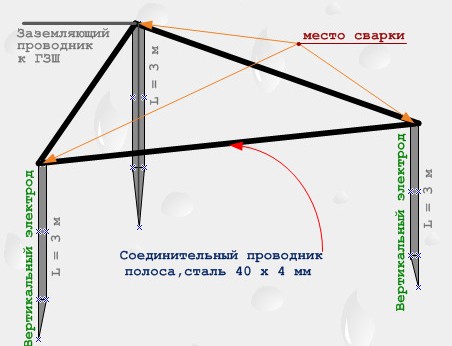

Разрезаем уголок на шесть полос длиной по три метра. С одной стороны трех из них срезаем под острым углом с помощью болгарки, что значительно упростит процесс их забивания в землю. Затем выкапываем в земле канаву треугольной формы, длина сторон которой немного превышает три метра, а глубина составляет 30-50 см. В углы полученного треугольника устанавливаем профиля острием вниз и с помощью кувалды забиваем их почти до конца, оставляя около 10 см сверху.
Свариваем вбитые уголки между собой с помощью оставшихся трех. Таким образом, контур готов. По своей форме он напоминает стул с тремя ножками, закопанными в землю, как показано на фото. Теперь необходимо подключиться к щитку.
Создаем канаву от ближайшего угла контура до места в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается к углу контура с одной стороны и через канаву, используя сделанное в цоколе отверстие, заводится в дом.
Не рекомендуется использовать провод, так как со временем он может сгнить.
На конце проволоки, который находится внутри дома, привариваем шуруп шляпкой вниз. После этого закапываем контур и проволоку. Лучше всего, если вы устанавливаете его в мягкую землю или глину, так как они хорошо проводят электричество благодаря высокому содержанию солей. Если контур устанавливается в песчаную почву, место монтажа следует полить солевым раствором.
| Этап заземления | Описание действия | Важные нюансы |
|---|---|---|
| 1. Подготовка | Отключите бойлер от электросети. Убедитесь, что нет напряжения. | Используйте индикатор напряжения. Работайте в сухих перчатках. |
| 2. Выбор точки заземления | Найдите ближайшую к бойлеру заземляющую шину или контур. | Если нет готового контура, потребуется его создание (забивание штырей). |
| 3. Подключение к бойлеру | Найдите на корпусе бойлера клемму заземления (обычно обозначена символом заземления). | Используйте медный провод достаточного сечения (не менее 2,5 мм²). |
| 4. Подключение к заземляющему контуру | Подсоедините другой конец заземляющего провода к заземляющей шине или контуру. | Обеспечьте надежный контакт, используя специальные клеммы или сварку. |
| 5. Проверка | После подключения всех элементов, проверьте сопротивление заземления. | Для этого потребуется специальный прибор (измеритель сопротивления заземления). |
| 6. Защита соединения | Защитите места соединений от коррозии и механических повреждений. | Используйте изоляционную ленту, термоусадочные трубки или специальные кожухи. |
Интересные факты
Вот несколько интересных фактов о заземлении бойлера в частном доме:
-
Безопасность и защита от поражения электрическим током: Заземление бойлера является важной мерой безопасности, которая помогает предотвратить поражение электрическим током. Если в системе произойдет короткое замыкание или утечка тока, заземление обеспечит безопасный путь для тока, снижая риск электрических травм.
-
Заземление и коррозия: Правильное заземление может также помочь в борьбе с коррозией металлических частей бойлера. Когда бойлер заземлен, это может снизить вероятность электрохимической коррозии, которая возникает из-за разности потенциалов между различными металлическими частями, находящимися в контакте с водой.
-
Требования к заземлению: В большинстве стран существуют строгие нормы и правила, касающиеся заземления электрических устройств, включая бойлеры. Например, в России заземление должно соответствовать требованиям ПУЭ (Правила устройства электроустановок), которые регулируют, как правильно и безопасно выполнять заземление в жилых и коммерческих зданиях.
Подключение в доме

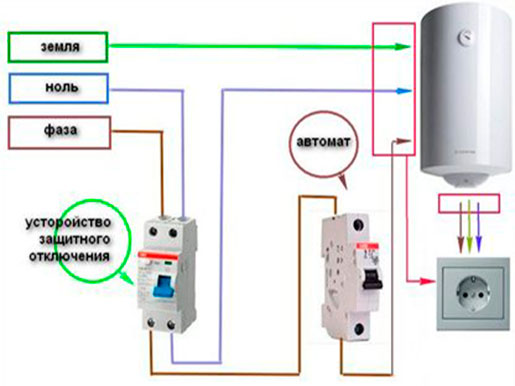

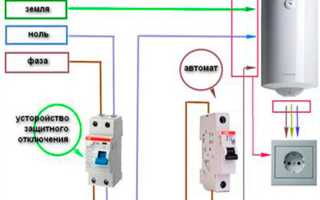

На шуруп, который приварен к проволоке, наматывается оголенный провод и фиксируется гайкой. Затем его выводят на щиток. В щитке устанавливается отдельный автомат и прокладывается трехжильный провод к розетке.
Выбор характеристик автомата и сечения кабеля зависит от мощности бойлера. Для устройств мощностью от 2 до 3,5 кВт подойдет автомат на 10 ампер и медный кабель с сечением 2 мм. Если мощность накопительного водонагревателя составляет от 3,5 до 4,5 кВт, то нужен автомат на 16 ампер и кабель с сечением 2,5 мм. Для более мощных моделей потребуется автомат на 25 ампер и кабель с сечением 3 мм и более.
Важно правильно подключить провода кабеля, чтобы вы и квалифицированный электрик могли легко определить расположение фазы, нуля и заземления по цвету. Заземление подключается к желтому, зеленому или зелено-желтому проводу. Ноль подключается к синему проводу, а фаза — к третьему, который обычно белый, коричневый или черный. Розетку следует выбирать с клеммой для заземления.

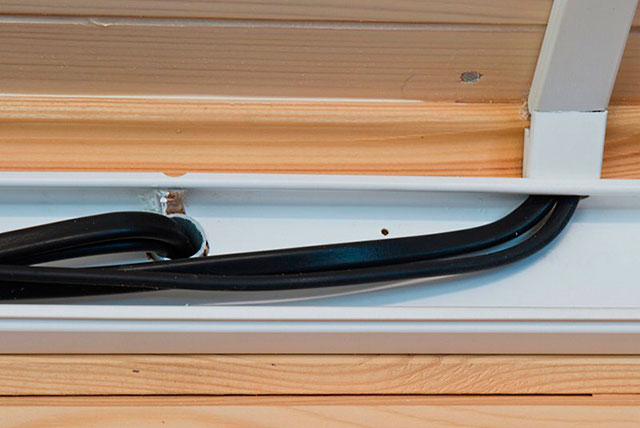

Затем провод прокладывается в коробе или канаве в стене, и устанавливается розетка. Она должна находиться на расстоянии 50 см от корпуса водонагревателя и 80 см от пола. Установка розеток над ванными и душевыми кабинками запрещена.
Техника безопасности
Все электрические работы необходимо выполнять при отключенном электричестве. Прежде чем прикасаться к любому проводу, обязательно проверьте его с помощью пробника. Не рекомендуется подключать заземление к трубам.
Если в вашем доме отсутствует заземление и бойлер не подключен к нему, это создает две потенциальные угрозы:
- Любые электрические пробои могут проходить через воду, что может привести к поражению электрическим током тех, кто ею пользуется. Это ставит под угрозу безопасность вас и ваших близких.
- Блуждающие токи могут постепенно разрушать корпус бойлера, способствуя коррозии его металлических частей.
Если все сделано правильно, заземление должно защитить вас от электрических ударов и предотвратить преждевременные поломки бойлера. В качестве дополнительной меры можно обратиться к специалистам, которые с помощью профессионального оборудования проверят сопротивление вашего заземляющего контура.
Предлагаем вашему вниманию видео о заземлении в частном доме:
Проверка и тестирование заземления
После установки системы заземления для бойлера необходимо провести проверку и тестирование, чтобы убедиться в ее эффективности и безопасности. Это важный этап, который поможет избежать возможных электрических аварий и защитит оборудование от повреждений.
Первым шагом в проверке заземления является визуальный осмотр всех соединений. Убедитесь, что заземляющий провод надежно подключен к бойлеру и к заземляющему электроду. Проверьте, нет ли коррозии или повреждений на контактах, так как это может привести к плохому соединению и снижению эффективности заземления.
Следующим шагом является измерение сопротивления заземления. Для этого вам понадобится мультиметр или специальный тестер заземления. Подключите один щуп прибора к заземляющему электроду, а другой – к земле (например, к водопроводной трубе или к другому заземляющему элементу). Сопротивление заземления должно быть ниже 10 Ом для обеспечения надежной работы системы. Если значение выше, необходимо улучшить заземление, возможно, добавив дополнительные электроды или улучшив соединения.
Также важно проверить, правильно ли работает система защиты от перенапряжений. Для этого можно использовать тестер, который имитирует перенапряжение. При правильной работе системы заземления, устройство должно срабатывать и отключать подачу электроэнергии, предотвращая повреждение бойлера и других электрических приборов.
Не забывайте о регулярной проверке заземления, особенно если вы заметили изменения в работе бойлера или других электрических устройств. Рекомендуется проводить такие проверки не реже одного раза в год, а также после любых изменений в электрической системе вашего дома.
В случае, если вы не уверены в своих силах или не обладаете необходимыми знаниями, лучше обратиться к квалифицированному электрику. Профессионал сможет не только провести проверку, но и дать рекомендации по улучшению системы заземления, если это потребуется.
Таким образом, правильная проверка и тестирование заземления бойлера – это ключевой элемент обеспечения безопасности и надежности работы вашего оборудования. Не пренебрегайте этим этапом, чтобы избежать серьезных проблем в будущем.
Вопрос-ответ
Почему важно заземлять бойлер в частном доме?
Заземление бойлера необходимо для обеспечения безопасности эксплуатации электрических приборов. Оно предотвращает риск поражения электрическим током в случае неисправности устройства, а также защищает от повреждений, вызванных перенапряжением или коротким замыканием.
Какие материалы понадобятся для заземления бойлера?
Для заземления бойлера вам понадобятся медные или алюминиевые провода, заземляющий электрод (например, металлическая шина или стержень), а также изолирующие материалы для защиты соединений от коррозии. Также могут потребоваться инструменты для монтажа, такие как отвертка, плоскогубцы и дрель.
Как правильно выполнить заземление бойлера?
Сначала необходимо установить заземляющий электрод в землю на глубину не менее 2,5 метров. Затем соедините его с бойлером с помощью провода, обеспечив надежные и изолированные соединения. После этого проверьте сопротивление заземления с помощью мультиметра, чтобы убедиться в его эффективности.
Советы
СОВЕТ №1
Перед началом работ по заземлению бойлера, обязательно отключите его от электросети. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время установки.
СОВЕТ №2
Используйте качественные материалы для заземления, такие как медные или алюминиевые провода с достаточным сечением. Это обеспечит надежное соединение и минимизирует риск перегрева или короткого замыкания.
СОВЕТ №3
Убедитесь, что заземляющий провод надежно соединен с бойлером и заземляющим контуром. Проверьте соединения на наличие коррозии и повреждений, чтобы гарантировать долговечность и эффективность системы заземления.
СОВЕТ №4
Регулярно проверяйте систему заземления на предмет исправности. Это можно сделать с помощью мультиметра, проверяя сопротивление заземляющего контура. Если вы заметили какие-либо проблемы, немедленно устраните их или обратитесь к специалисту.
