В статье рассмотрим коллектор отопления, его схему и принцип работы, а также рекомендации по сборке заводского и самодельного коллектора. Понимание устройства коллектора поможет оптимизировать систему отопления, повысить её эффективность и снизить энергозатраты. Предложим советы по выбору компонентов и наглядные фото и видео для упрощения процесса сборки.

Что такое коллектор, и как он функционирует

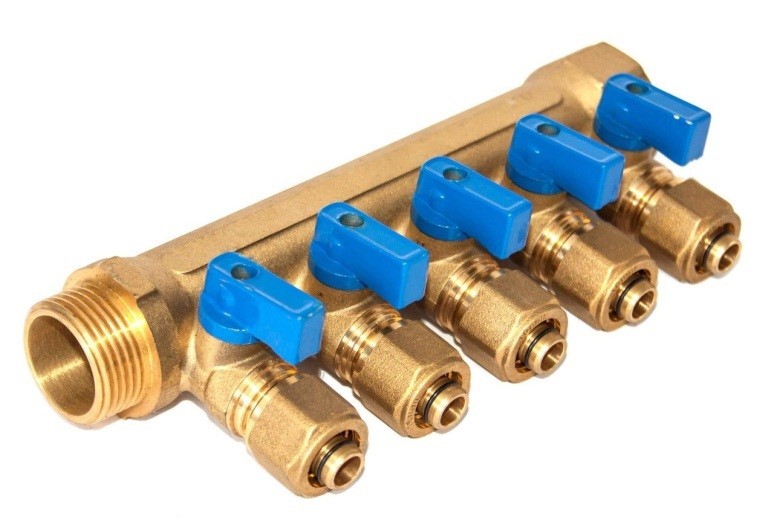

Термин «коллектор» обозначает элемент или устройство, представляющее собой трубу с множеством отводов, что делает его схожим с гребнем (отсюда и название «гребёнка»). Через этот узел потоки теплоносителя с различными температурами могут смешиваться до достижения необходимых параметров, а затем распределяться по контурам.

В системе необходимо наличие двух таких гребёнок – одна на подающей трубе, другая на обратной. Первая принимает теплоноситель от котла и распределяет его по контурам, в то время как вторая собирает потоки на обратном пути и возвращает их в котёл для повторного нагрева.

1. Для управления потоками на гребёнках предусмотрена арматура с регулирующими клапанами. К ним подключается манометр для контроля давления. В некоторых системах может быть установлен насос, который обеспечивает циркуляцию воды в системе.
2. Диаметр пропускной части гребёнки немного больше, чем у основного трубопровода (это определяется расчетами). Когда теплоноситель попадает в коллектор, его скорость снижается, что позволяет перераспределить поток или изменить его направление.
3. У систем радиаторного отопления и подогрева пола должны быть отдельные коллекторы, к которым подключаются ветви, ведущие в различные помещения или на разные этажи.
4. При необходимости одну из веток можно перекрыть или просто снизить температуру подаваемого в неё теплоносителя, не влияя на работу других контуров.

Примечание! В качестве альтернативы можно установить узел в сборе, как на изображении, который называется гидрораспределительной стрелкой.

На заметку! Если потребуется провести ремонт, достаточно отключить лишь один контур, не затрагивая остальные. Это также поможет снизить эксплуатационные расходы системы, когда в комнате (например, гостевой) никто не проживает, и необходимость в её постоянном обогреве отсутствует.

Коллектор отопления представляет собой ключевой элемент системы, обеспечивающий равномерное распределение теплоносителя по радиаторам. Эксперты отмечают, что правильная установка коллектора позволяет значительно повысить эффективность отопления и снизить затраты на энергоресурсы. Схема подключения коллектора может варьироваться в зависимости от типа системы, но в большинстве случаев она включает входные и выходные патрубки, а также запорные и регулирующие клапаны.

Изготовление коллектора своими руками возможно, однако требует определенных навыков и знаний. Специалисты рекомендуют использовать качественные материалы, такие как латунь или нержавеющая сталь, чтобы обеспечить долговечность и надежность конструкции. Важно также учитывать диаметр труб и количество подключаемых радиаторов, чтобы избежать проблем с циркуляцией. В целом, при правильном подходе, самодельный коллектор может стать отличным решением для оптимизации системы отопления.

Особенности распределения теплоносителя

Отопительный распределительный узел всегда индивидуален по структуре, так как стандартизация здесь неуместна. Модификация может быть любой и должна быть адаптирована к техническому устройству и другим особенностям системы, в составе которых могут присутствовать совершенно разные комплектные вариации приборов и арматуры.

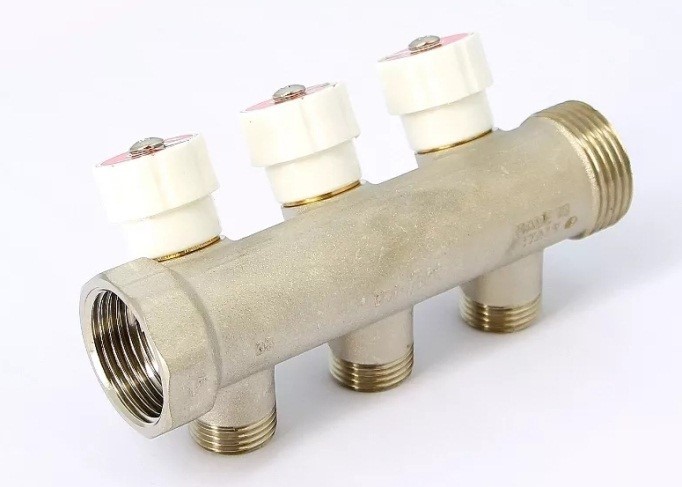

Наиболее простой вариант – это когда никаких приборов вовсе нет, а есть только простейшая гребёнка с двумя-тремя выходами. В такой системе можно только произвести отключение одного из контуров, а вот контроль объёма и температуры жидкости-теплоносителя не предусматриваются.

Да это и не всегда нужно. Например, в небольшой системе отопления коттеджа, в которой нагрев теплоносителя обеспечивает работающий на газе котёл. Обычно он сам и выполняет функции контроллера, так как почти все современные модели оборудованы соответствующими приборами.

Отопительные котлы для частного дома (особенно газовые напольные) пользуются популярностью в разных странах мира, в том числе и у нас. Все эти изделия имеют похожий вид, но все-таки отличаются между собой по характеристикам. Для того, чтобы приобрети оптимальный вариант, в специальной статье рассмотрим основные критерии выбора котлов.

В больших разветвлённых системах устанавливают усовершенствованные коллектора, которые оснащены полным набором контролирующей арматуры: термостатом, датчиком и регулятором давления, смесительными клапанами и воздухоотводчиками. Комплектация варьируется, и именно от неё и зависит стоимость узла.

В доме, в котором кроме радиаторного отопления имеется ещё и подогреваемый пол, распределительный узел может выглядеть так, как на фото: слева коллектор на радиаторные контуры, справа на подогреваемые полы, а в середине смесительный узел, центром которого является обеспечивающий циркуляцию насос.

Если дом имеет несколько уровней, коллекторные узлы устанавливают на каждом этаже. Место установки выбирается такое, откуда можно обеспечить одинаковую длину подводки к каждому радиатору.

Длина контура не должна превышать 120 м – при большем значении формируется дополнительная коллекторная группа. Кроме того, более протяжённые трассы должны доукомплектовываться насосом, так как теплоноситель в них будет быстрее остывать.

В зависимости от конкретных условий подбираются гребёнки по типу подключения. Оно может быть верхним или диагональным, но предпочтение чаще отдаётся нижнему, при котором разводку можно скрыть в конструкции пола или плинтуса. Узел обычно прячется в специальном шкафу, либо для его установки в стене обустраивается ниша.

Что касается гидрострелок: их монтируют на крупных объектах с большим количеством контуров, когда необходимо компенсировать потери не только температуры, но и объёма теплоносителя. Достигается это за счёт его вторичной циркуляции, но такая возможность будет только при наличии на каждом контуре собственного насоса.

Фактически, через одну гидрострелку можно обустроить несколько независимых друг от друга узлов, у каждого из которых свои собственные рабочие настройки. Но и обычный «ненавороченный» коллектор позволяет сохранять стабильное давление в системе даже в том случае, когда открыты сразу несколько кранов.

Интересные факты

Вот несколько интересных фактов о коллекторах отопления:

1. Функция коллектора: Коллектор отопления служит для распределения теплоносителя (обычно воды) по различным контурам системы отопления. Он позволяет регулировать температуру в разных помещениях, обеспечивая более комфортные условия и экономию энергии.

2. Схема подключения: В зависимости от типа системы отопления (например, радиаторная или теплый пол) схема подключения коллектора может варьироваться. В системах с теплым полом коллектор часто включает в себя насосы и термостаты, что позволяет автоматически регулировать подачу теплоносителя в зависимости от температуры в помещении.

3. Изготовление своими руками: Создание коллектора отопления своими руками возможно, но требует знаний о гидравлике и сантехнике. Для этого можно использовать стандартные сантехнические трубы и фитинги, а также специальные коллекторные узлы, которые можно приобрести в магазинах. Самостоятельное изготовление позволяет сэкономить средства и адаптировать систему под конкретные условия вашего дома.

На что ориентироваться при выборе

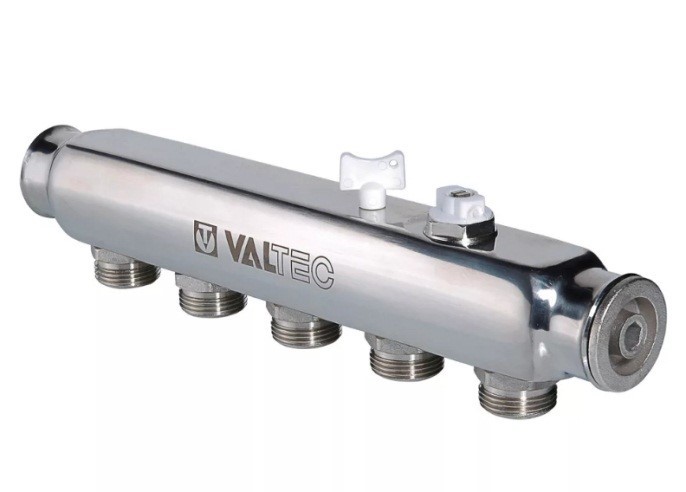

Цена на отдельные гребёнки или целые коллекторы в сборе определяется не только их мощностью и функциональными возможностями, но и материалом, из которого они изготовлены. Наиболее дорогими являются изделия из нержавеющей стали, немного дешевле стоят латунные модели.

Наиболее бюджетными вариантами считаются гребёнки из полиэтилена (которые соединяются с помощью фитингов) и полипропилена (для соединений используется пайка). Эти материалы легкие и простые в установке, однако их неспособность выдерживать высокие температуры является значительным ограничением, сужающим область применения таких изделий.

Обратите внимание! Выбор между различными вариантами не основывается только на цене, но и на типе смонтированных труб. Оптимально, когда все компоненты системы выполнены из одного материала, а ещё лучше, если они произведены одним и тем же производителем.

Кроме отводов на контуры, гребёнка имеет отверстие для подключения к трубе и заглушку, в которую может быть встроен клапан для выпуска воздуха. Убрав заглушку, можно соединить одно изделие с другим, образуя единый блок без использования переходников.

После выбора материала стоит обратить внимание на технические характеристики изделий. К ним относятся не только количество контуров подключения, но и:

1. Пропускная способность.
2. Максимально допустимое рабочее давление.
3. Наличие контрольных приборов и уровень автоматизации.
4. Межосевое расстояние контуров.
5. Минимальная и максимальная рабочая температура.

Коллекторные узлы могут продаваться как в комплекте со шкафом для установки, так и отдельно. Однако, в принципе, вы можете самостоятельно собрать как шкаф, так и сам коллектор.

Цены на коллекторы для систем водоснабжения и отопления

Коллекторы для систем водоснабжения и отопления

Видео – Коллекторы для радиаторов и теплого пола

https://youtube.com/watch?v=cy3peeYREnI

Сборка заводского коллектора

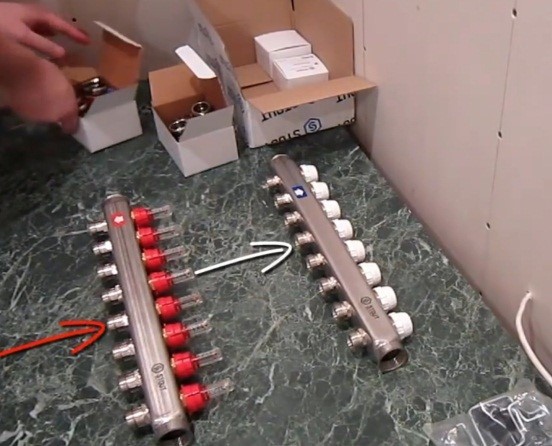

Рассмотрим для начала на конкретном примере, из чего состоит готовый распределительный узел от производителя.

Таблица 1. Сборка заводского коллектора.

Видео – Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

https://youtube.com/watch?v=RdI7ia4xTUw

Сборка самодельного коллектора

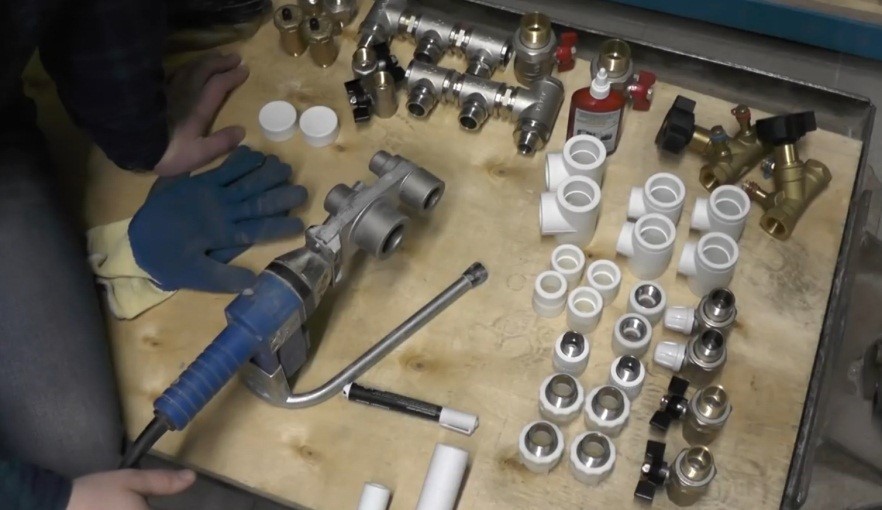

Проще всего, конечно, купить готовый узел – если, конечно, вы в состоянии выложить за него несколько тысяч рублей. Если нет, вы можете с таким же успехом приобрести все элементы узла по отдельности и собрать его самостоятельно. Если это будет полипропиленовый вариант, вам понадобится специальный паяльник и ножницы для резки труб.

Цены на ножницы для резки полипропиленовых труб

Ножницы для обрезки полипропиленовых труб

Далее смотрите на изображения:

Аналогичные действия можно выполнить, используя металлические компоненты – единственное отличие заключается в том, что они будут соединяться с помощью резьбовых соединений. В остальном, принцип сборки коллектора остается таким же, как и в случае с заводским узлом, который мы описали в предыдущем разделе.

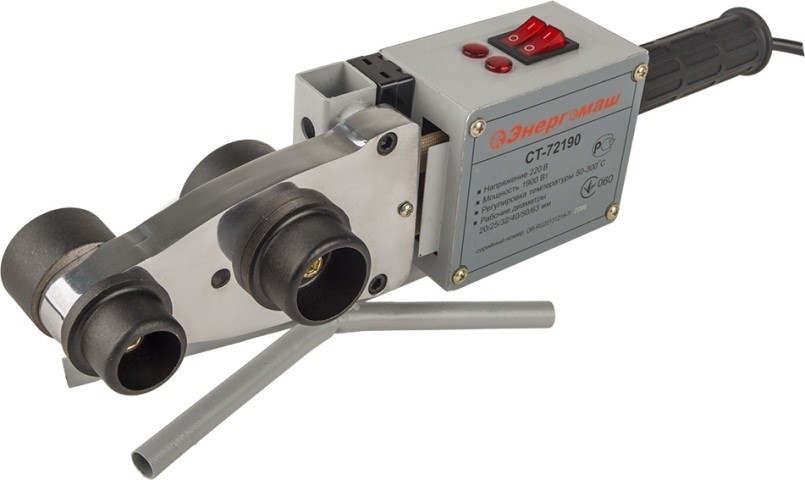

Цены на паяльник для полипропиленовых труб

Паяльник для полипропиленовых труб

Видео – Самодельный коллектор отопления

https://youtube.com/watch?v=8y77ZtwfITw

Советы по установке и настройке коллектора отопления

Установка коллектора отопления – это важный этап в организации системы отопления, который требует внимательного подхода и соблюдения определенных правил. Правильная установка и настройка коллектора обеспечивают эффективное распределение теплоносителя и комфортный микроклимат в помещении. Ниже приведены ключевые советы, которые помогут вам успешно выполнить эту задачу.

1. Выбор места для установки

Первым шагом является выбор подходящего места для установки коллектора. Он должен находиться в доступном месте для обслуживания, но при этом не должен занимать много пространства. Рекомендуется устанавливать коллектор в техническом помещении, например, в котельной или в шкафу, где будет обеспечен легкий доступ к нему. Также важно учитывать, что коллектор должен быть установлен на уровне, удобном для подключения трубопроводов.

2. Подготовка необходимых инструментов и материалов

Перед началом установки убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• коллектор отопления;
• трубопроводные соединения;
• крепежные элементы;
• инструменты для резки и соединения труб (например, труборез, ключи, отвертки);
• уровень для проверки горизонтальности установки;
• герметик для соединений.

3. Установка коллектора

При установке коллектора следуйте следующим шагам:

1. Закрепите коллектор на стене с помощью крепежных элементов, убедившись, что он установлен горизонтально с помощью уровня.
2. Подключите подводящие трубы от котла к коллектору, используя подходящие соединения. Убедитесь, что все соединения герметичны.
3. Подключите отводящие трубы к радиаторам или другим отопительным приборам. Обратите внимание на правильную маркировку труб, чтобы избежать путаницы.

4. Настройка системы

После установки коллектора необходимо произвести его настройку. Это включает в себя:

• регулировку расхода теплоносителя для каждого радиатора с помощью термостатических клапанов;
• проверку давления в системе и при необходимости его корректировку;
• прокачку системы для удаления воздуха из трубопроводов.

5. Проверка работоспособности

После завершения установки и настройки коллектора важно провести тестирование всей системы. Включите отопление и проверьте, равномерно ли распределяется тепло по всем радиаторам. Если вы заметили, что некоторые радиаторы остаются холодными, возможно, потребуется дополнительная настройка или прокачка системы.

6. Регулярное обслуживание

Не забывайте о регулярном обслуживании коллектора и всей системы отопления. Периодически проверяйте состояние соединений, уровень давления и наличие воздуха в системе. Это поможет избежать серьезных проблем и продлить срок службы вашего оборудования.

Следуя этим советам, вы сможете установить и настроить коллектор отопления правильно, что обеспечит эффективную работу всей системы и комфорт в вашем доме.

Вопрос-ответ

Что такое коллекторная схема отопления?

Коллекторная схема отопления — разновидность двухтрубной системы отопления, которая является наиболее оптимальным вариантом устройства отопления в частном доме площадью более 200 м². Для каждого помещения имеется своя ветка подачи теплоносителя и «обратки».

Что такое коллектор отопления?

Коллектор представляет собой распределительный узел, через который теплоноситель поступает в несколько труб. Аналогичный узел используется на обратке для сбора остывшего теплоносителя. Размеры коллектора зависят от количества подключаемых труб.

Из чего состоит коллектор?

Коллектор состоит из сварного корпуса и приваренных штампованных днищ. Участки коллекторов, в которых закрепляются трубы, называются трубными решетками. Трубные решетки утолщенные. В одном или обоих днищах лазы, по периметру которых на днищах выполняется внутренняя отбуртовка.

Советы

СОВЕТ №1

Перед началом изготовления коллектора отопления своими руками, тщательно изучите его конструкцию и принцип работы. Это поможет вам понять, как правильно распределить тепло и избежать возможных проблем с системой отопления.

СОВЕТ №2

При выборе материалов для коллектора отдавайте предпочтение качественным и долговечным вариантам, таким как медь или нержавеющая сталь. Это обеспечит надежность и долговечность вашей системы отопления.

СОВЕТ №3

Не забывайте о правильной изоляции коллектора. Хорошая теплоизоляция поможет минимизировать потери тепла и повысить эффективность работы системы отопления.

СОВЕТ №4

Если у вас нет опыта в сантехнических работах, лучше проконсультироваться с профессионалом или обратиться за помощью. Неправильная установка коллектора может привести к серьезным проблемам в системе отопления.
