В статье рассмотрим, как изготовить колпак на трубу дымохода своими руками. Это важный шаг для эффективной работы отопительной системы и защиты от неблагоприятных погодных условий. Узнаете о различных видах колпаков, их особенностях и преимуществах. Также получите пошаговую инструкцию с чертежами и практическими советами для создания надежной конструкции. Включенные фото и видео материалы сделают процесс более наглядным, что поможет даже новичкам успешно справиться с задачей.

Устанавливать колпак или нет

С технической точки зрения, колпак представляет собой специализированное металлическое устройство, предназначенное для защиты выхода дымохода от неблагоприятного воздействия атмосферных условий. Он не должен оказывать влияние на расчетные параметры тяги и искажать первоначальные условия движения воздушных потоков. Если на дымоходе планируются более сложные устройства, их необходимо учитывать уже на этапе проектирования системы отопления.

Важно. Перед установкой колпака обязательно ознакомьтесь с требованиями нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы могли заметить, не все дымоходы оснащены колпаками, поскольку владельцы зданий имеют различные мнения по этому поводу, и многие из них могут быть противоречивыми, но все они имеют право на существование. Прежде чем принять окончательное решение, стоит ознакомиться с мнениями как сторонников, так и противников таких конструкций.

Таблица.Аргументы за и против установки колпаков

Как видно из представленного списка, количество положительных и отрицательных аспектов установки колпака примерно равно, поэтому решение следует принимать самостоятельно. Но не забывайте об одном универсальном требовании нормативных актов: все насадки и устройства не должны препятствовать свободному выходу дыма и ухудшать расчетные показатели.

Создание колпака на трубу дымохода своими руками — задача, которая требует внимательного подхода и знаний. Эксперты отмечают, что правильный колпак не только защищает дымоход от атмосферных осадков, но и улучшает тягу, что способствует более эффективному сгоранию топлива. Для начала важно изучить чертежи, которые помогут определить размеры и форму конструкции.

Пошаговая инструкция включает в себя выбор материалов, таких как нержавеющая сталь или оцинкованный металл, а также подготовку инструментов. Специалисты рекомендуют тщательно измерить диаметр трубы и учитывать угол наклона крыши. При изготовлении колпака следует уделить внимание герметичности соединений, чтобы избежать попадания влаги внутрь дымохода. В завершение, правильно установленный колпак не только продлит срок службы дымохода, но и повысит безопасность эксплуатации отопительного оборудования.

https://youtube.com/watch?v=bXOki4zvohc

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.
3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

Интересные факты

Вот несколько интересных фактов о колпаках на трубы дымоходов и их изготовлении своими руками:

1. Функциональность колпака: Колпак на дымоход не только предотвращает попадание осадков и мусора в трубу, но и помогает улучшить тягу. Правильно сконструированный колпак может снизить вероятность обратной тяги, что особенно важно для безопасности при использовании отопительных систем.

2. Материалы для изготовления: Для создания колпака можно использовать различные материалы, такие как нержавеющая сталь, оцинкованный металл или медь. Каждый из этих материалов имеет свои преимущества: нержавейка устойчива к коррозии, оцинковка более доступна по цене, а медь придаёт эстетический вид и долговечность.

3. Чертежи и индивидуальный подход: При создании колпака своими руками важно учитывать размеры и форму дымохода. Существуют универсальные чертежи, но индивидуальный подход позволяет учесть особенности конкретной конструкции, что может значительно повысить эффективность работы системы отопления и вентиляции.

https://youtube.com/watch?v=EAkV-qB9cj0

Пошаговая инструкция по изготовлению колпака

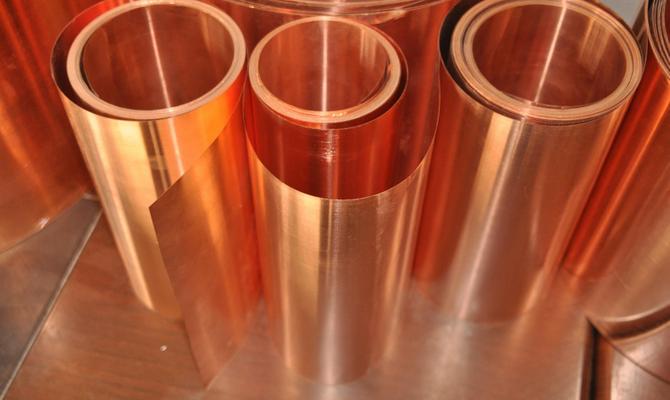

Для изготовления колпака мы будем использовать медный лист. Этот металл быстро образует защитную пленку окислов, что делает его устойчивым к негативному воздействию агрессивных химических веществ, которые всегда присутствуют в дыме. Рекомендуемая толщина листа составляет 0,6 мм; не выбирайте более тонкий вариант, так как хотя он и легче в обработке, но не обладает необходимой механической прочностью и может легко деформироваться или сгибаться. Если у вас есть доступ к резательному станку и гибочной машине, процесс значительно упростится и улучшится по качеству.

Цены на листовую медь

Медный лист

Для выполнения работ требуется подготовить металлическую линейку, угольник, шило.

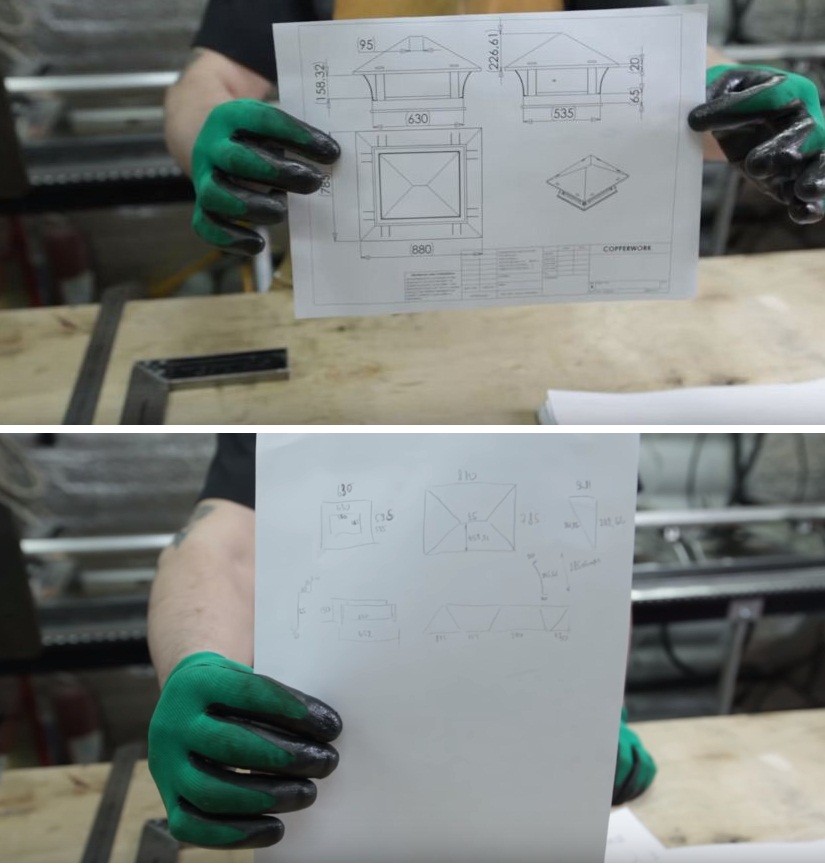

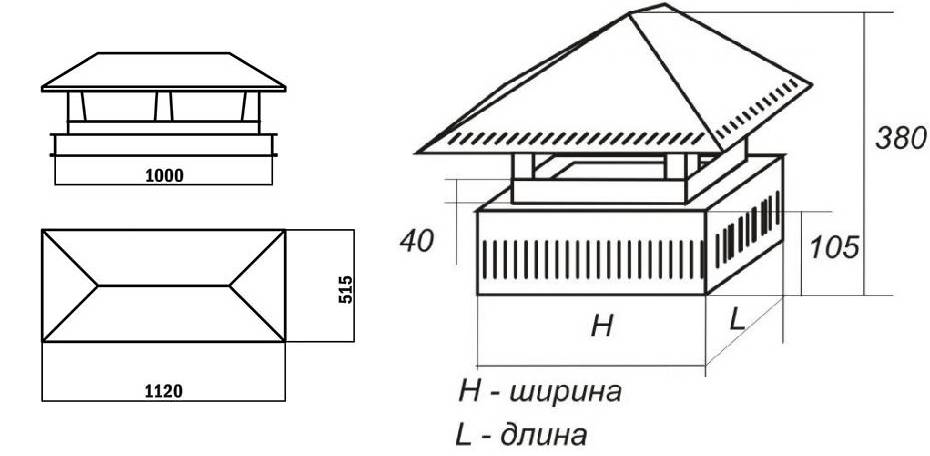

Шаг 1. Нарисуйте эскиз планируемого колпака. Рекомендуем базовую модель выбрать в сети, внести корректировки по линейным размерам. При желании добавить оригинальные элементы декора.

Шаг 2. На лист меди перенесите детали колпака. Разметьте контур конструкции. Можно увеличить его масштаб, так легче просматриваются все нюансы. Во время перенесения размеров всегда надо оставлять 0,5 см на завальцовку.

Практический совет. Работать намного легче не на целом листе, а на отдельных заготовках по каждому элементу. Для этого их требуется предварительно нарезать по имеющимся размерам, а далее разметку делать на каждом в отдельности.

Опытные мастера настоятельно рекомендуют делать деталировку каждого элемента, они еще раз проверяют все нюансы и лишь после этого переносят изображение на поверхность металла. По меди можно рисовать специальными фломастерами или обыкновенным шилом. Второй вариант намного лучше, у него тоньше линии. Кроме того, не придется потом очищать изделие от следов фломастера.

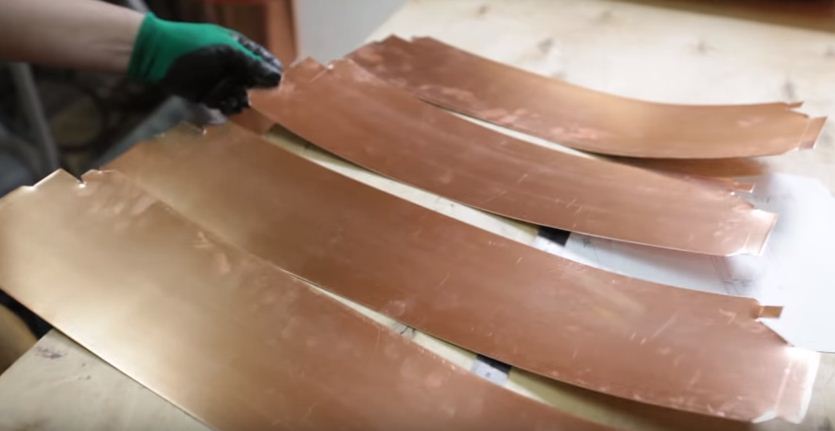

Шаг 3. Ножницами по металлу вырежьте деталь. Если вы имеете плазменную резку, то раскрой можно делать этим агрегатом. Небольшие по длине вырезы надо делать правыми и левыми ножницами. Обращайте внимание, в какую сторону потом надо загибать металл и в зависимости от этой особенности выбирайте те или иные ножницы. Потом будет легче делать различные подгибания и соединения.

Цены на ножницы по металлу

По аналогичному принципу вырежьте все остальные детали.

Гибка и сборка колпака

Если есть минимум знаний и навыков, то эти операции не представляют больших сложностей. Если работа выполняется впервые, то рекомендуется для практического освоения некоторых операций попрактиковаться на ненужных отрезках металла. Необязательно должна быть медь, используйте дешевый листовой прокат.

Шаг 1. Гибка заготовок основания начинается с завальцовки краев. На станке точно выставляется заготовка и за счет подъема стола металл подгибается. Такие операции можно делать вручную при помощи киянки, но качество будет намного хуже. Кроме того, для гибки всех элементов на станке нужно всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Цены на листогибочные станки

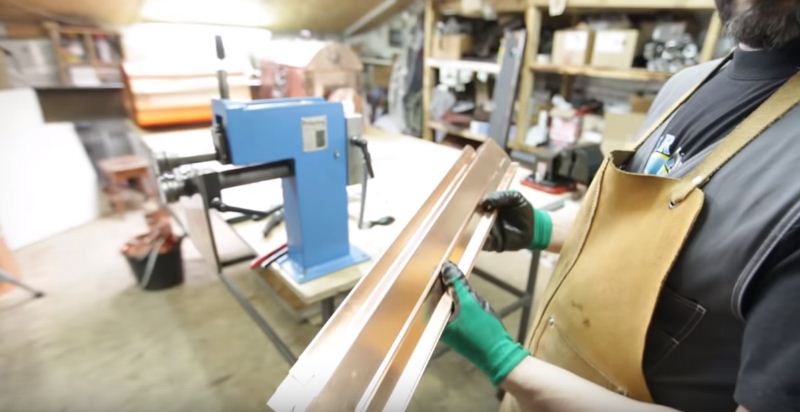

Шаг 2. Начните с создания первой части основания. Дополнительный нижний изгиб значительно увеличивает прочность конструкции, поэтому его стоит предусмотреть. Углы, указанные на чертеже, следует проверять с помощью транспортира в процессе гибки. Некоторые модели станков оснащены фиксированными шаблонами, и технология механической гибки практически не влияет на последовательность действий. Рекомендуется выполнять прокатку на основаниях, так как выпуклая линия помогает определить место крепления элемента к стенке дымохода и повышает его устойчивость.

Шаг 3. Приступайте к сборке основания колпака. Для этого вам понадобятся специальные клещи, с помощью которых вы сможете раздвигать детали крепления и соединять их в единую конструкцию.

Шаг 4. Разложите все заготовки на ровной поверхности, проверьте размеры и корректность загибов соединительных концов. Используя клещи, согните концевики и соедините элементы. Не закрывайте замки сразу, а лишь подготавливайте их. Эта работа требует аккуратности, не спешите, чтобы не повредить лицевые поверхности. Имейте в виду, что исправление вмятин всегда будет заметным, и такие следы могут свидетельствовать о низком уровне мастерства.

Шаг 5. Закройте замки с помощью ударов киянки. Нижний стол должен быть выполнен исключительно из металлического фасонного проката, размеры подбираются в зависимости от характеристик изделия. Опытный мастер обычно имеет в своем арсенале множество различных профилированных отрезков, которые он использует в процессе работы.

На этом сборка основания для колпака на кирпичный дымоход завершена, и можно переходить к изготовлению крышки или зонта, который будет защищать трубу дымохода сверху.

Изготовление крыши колпака

Вначале внимательно изучается чертеж и при необходимости выполняется деталировка каждого элемента в увеличенном масштабе. В нашем случае крыша напоминает сложную вальмовую четырехскатную конструкцию, состоит из двух трапеций и двух треугольников. Именно такой вариант больше всего подходит к прямоугольным дымоходам.

Шаг 1. Перенесите размеры скатов на металл, как и всегда, пользуйтесь металлической линейкой и шилом. Не забывайте у каждого угла элемента чертить хвостик для подгиба. Длина может быть произвольной, каждый мастер привыкает к своей. Параметры даются в пределах 5–15 мм, строгих ограничений не существует. Помните, что длина верхнего подгиба должна в два раза превышать фиксируемый нижний. Решение следует принимать таким, чтобы минимизировать количество непродуктивных отходов. Достаточно начертить один элемент, проверить правильность всех размеров, вырезать, а потом для второго использовать его в качестве шаблона. На треугольных скатах выпуски по 30 мм, на трапецеидальных по 15 мм.

Шаг 2. Ножницами по металлу вырежьте заготовки. Не забывайте, что для мелких элементов в зависимости от стороны загиба подбирается левый или правый инструмент.

Шаг 3. Приступайте к гибке деталей. После того как все подготовлены к соединению, опять разложите их на ровном столе и проверьте положение. Еще есть время для исправления допущенных незначительных погрешностей. Прокатайте ребра жесткости посередине плоскости и сделайте в нижней части гиб, он дополнительно увеличивает устойчивость на изгиб. Мы выше уже упоминали, что на конструкцию будут воздействовать большие снеговые и ветровые усилия, надо принимать меры по увеличению прочности элементов.

Шаг 4. Собирайте зонт, делается это в несколько этапов.

1. Вставьте соединительные элементы конька, совместите их точно по линии.
2. Установите на трапецеидальные скаты треугольные, соедините их в фальц. Все соединения должны входить без больших усилий, клепать ничего не надо, достаточно пользоваться хапами. Изгиб соединяйте с максимальным усилием, элементы не должны смещаться после окончания сборки.

После того как крыша полностью готова, можно приступать к изготовлению ножек.

Шаг 5. На куске меди подходящих размеров начертите детали. Необязательно отрезать новый лист, можно пользоваться отходами, их образуется достаточное количество для подготовки мелких элементов. Общая ширина заготовок примерно 110 мм, ширина для завальцовки примерно 25 мм. Размеры могут колебаться в зависимости от параметров отрезков.

Шаг 6. Нарежьте заготовки для ножек, загните завальцовки. Заклепка будет делаться через два слоя металла, увеличение прочности выполняется прокаткой. Просверлите отверстия для заклепок.

Теперь осталось собрать вместе крышу, ножки и корпус. Если планируете защищать дымоход от птиц, то по периметру необходимо прикрепить медную сетку. Помните, что она может создавать много проблем в зимний период времени. Сетка дополнительно фиксируется специально подготовленными уголками. Фиксируйте крышу на заклепках.

Конструкция полностью готова, поднимайтесь на кровлю и устанавливайте ее на кирпичном дымоходе.

Видео – Колпак на трубу дымохода

https://youtube.com/watch?v=N3QH1O_JhvA

Уход и обслуживание колпака дымохода

Колпак на трубу дымохода выполняет не только декоративную функцию, но и защищает дымоход от попадания осадков, мусора и животных. Чтобы обеспечить его долговечность и эффективность, необходимо регулярно проводить уход и обслуживание. В этом разделе мы рассмотрим основные аспекты, связанные с уходом за колпаком дымохода.

Регулярная проверка состояния колпака

Первым шагом в уходе за колпаком является регулярная проверка его состояния. Рекомендуется осматривать колпак не реже одного раза в месяц, особенно в осенне-зимний период, когда вероятность накопления снега и льда значительно возрастает. Обратите внимание на следующие моменты:

• Целостность материала: Проверьте, нет ли трещин, коррозии или других повреждений, которые могут привести к ухудшению работы дымохода.
• Чистота: Убедитесь, что на колпаке нет накоплений грязи, пыли или других загрязнений, которые могут препятствовать нормальному воздухообмену.
• Отсутствие засоров: Проверьте, не забиты ли вентиляционные отверстия, которые могут привести к снижению тяги.

Чистка колпака дымохода

Чистка колпака дымохода — важный этап в его обслуживании. Накопившиеся загрязнения могут не только ухудшить его внешний вид, но и повлиять на эффективность работы дымохода. Для чистки колпака следуйте этим рекомендациям:

1. Подготовьте инструменты: Вам понадобятся мягкая щетка, тряпка, моющее средство и, возможно, лестница для доступа к колпаку.
2. Снимите колпак: Если это возможно, аккуратно снимите колпак с дымохода для более тщательной чистки.
3. Очистите поверхность: Используйте мягкую щетку и моющее средство, чтобы удалить грязь и налет. Избегайте абразивных материалов, которые могут повредить поверхность.
4. Промойте и высушите: После чистки промойте колпак водой и дайте ему полностью высохнуть перед установкой на место.

Защита от коррозии

Металлические колпаки дымоходов подвержены коррозии, особенно в условиях высокой влажности. Чтобы продлить срок службы колпака, рекомендуется:

• Покрытие антикоррозийными средствами: Используйте специальные антикоррозийные краски или составы, которые помогут защитить металл от воздействия влаги.
• Регулярная обработка: Проводите обработку колпака антикоррозийными средствами не реже одного раза в год.

Замена колпака

Если колпак дымохода сильно поврежден или коррозия затронула значительные участки, возможно, потребуется его замена. При выборе нового колпака учитывайте следующие факторы:

• Материал: Выбирайте устойчивые к коррозии материалы, такие как нержавеющая сталь или оцинкованный металл.
• Форма и размер: Убедитесь, что новый колпак соответствует размеру и форме вашего дымохода.

Соблюдение этих простых рекомендаций по уходу и обслуживанию колпака дымохода поможет вам обеспечить его долговечность и эффективность, а также предотвратить возможные проблемы с дымоходом в будущем.

Вопрос-ответ

Почему нельзя ставить зонтик на дымоход?

Причина проста: зонт может препятствовать выходу продуктов сгорания, что снижает эффективность тяги и может привести к скоплению опасного угарного газа внутри помещения. Этот запрет закреплён в нормативных документах, таких как СНиП и СП, которые регламентируют устройство дымоходов.

В чём разница между колпаком для дымохода и защитным колпаком для дымоходной трубы?

Крышки дымохода из керамических плиток оставляют верхнюю часть дымохода открытой и не защищают всю площадь основания дымохода от непогоды. Правильная крышка дымохода должна защищать всю площадь основания дымохода из кирпичной кладки и все его концы.

Почему нельзя ставить грибок на дымоход?

При установке грибка на дымоход может возникнуть риск накопления конденсата, особенно в холодное время года. Это может привести к образованию коррозии на внутренних стенках дымохода. Увеличению вероятности возникновения пожара.

Советы

СОВЕТ №1

Перед началом изготовления колпака на трубу дымохода, обязательно сделайте точные замеры диаметра и высоты трубы. Это поможет избежать ошибок при создании чертежей и обеспечит идеальную посадку колпака.

СОВЕТ №2

Используйте качественные материалы, устойчивые к высоким температурам и коррозии, такие как нержавеющая сталь или оцинкованный металл. Это увеличит срок службы колпака и защитит дымоход от неблагоприятных погодных условий.

СОВЕТ №3

При разработке чертежей учитывайте не только размеры, но и форму колпака. Правильная форма поможет предотвратить попадание дождя и снега в дымоход, а также улучшит тягу, что важно для эффективной работы системы отопления.

СОВЕТ №4

Не забывайте о безопасности! При работе с инструментами и материалами используйте защитные очки и перчатки. Также убедитесь, что конструкция колпака надежно закреплена на трубе, чтобы избежать его сноса ветром.
