Кольца бетонные для канализации важны для систем водоотведения, обеспечивая надежность и долговечность. В статье рассмотрим размеры, объемы, технические особенности и нормативные требования бетонных колец. Вы получите пошаговую инструкцию по отливке, что поможет правильно выбрать и изготовить бетонные кольца. Также предоставим фото и видео материалы, иллюстрирующие процесс и помогающие избежать распространенных ошибок.

Эксплуатационные характеристики колец

Данные изделия применяются при установке канализационных систем, а также для создания классических деревенских колодцев. Бетонные компоненты обладают как положительными, так и отрицательными сторонами.

Эксперты в области строительства и инженерных систем подчеркивают важность правильного выбора бетонных колец для канализации. Размеры и объем этих конструкций играют ключевую роль в обеспечении эффективного водоотведения и долговечности системы. Обычно кольца имеют стандартные диаметры, варьирующиеся от 0,8 до 2 метров, что позволяет адаптировать их под различные условия эксплуатации. Объем колец также зависит от их высоты и диаметра, что влияет на общую пропускную способность канализационной системы. Специалисты рекомендуют учитывать не только размеры, но и качество бетона, чтобы избежать преждевременных разрушений. Правильный выбор бетонных колец способствует надежности и долговечности всей системы, что особенно важно в условиях повышенной нагрузки и агрессивной среды.

https://youtube.com/watch?v=xo1uFvW56iA

Преимущества колец

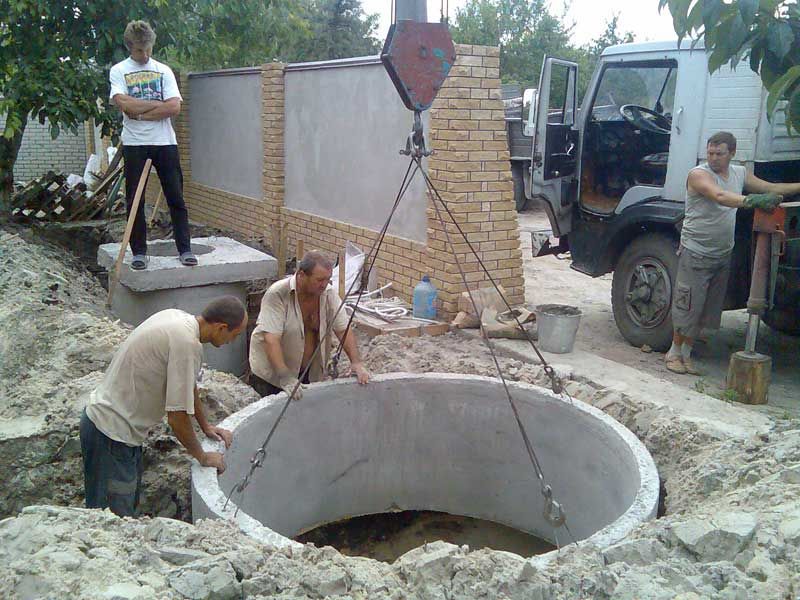

1. Большой срок эксплуатации. Если не допускать воздействия критических механических нагрузок, то срок службы колец практически неограничен. Бетон – уникальный строительный состав, который набирает окончательную максимальную прочность через сотни лет. Все известные строителям материалы со временем ухудшают свои первоначальные параметры.
2. Низкая цена. Невысокая себестоимость изготовления колец делает цены на них доступными всем потребителям. Существующие сегодня пластиковые конструкции обходятся намного дороже при практически одинаковых возможностях.
3. Универсальность применения. Бетонные кольца можно применять для обустройства канализации и колодцев, разводок инженерных коммуникаций, смотровых и технических сооружений.
4. Простота изготовления. При наличии простейшей формы элементы можно делать самостоятельно, при этом качество полученных изделий по всем техническим параметрам приближается к заводским аналогам.

Интересные факты

Вот несколько интересных фактов о бетонных кольцах для канализации, их размерах и объеме:

1. Стандартизация размеров: Бетонные кольца для канализации имеют стандартизированные размеры, что облегчает их производство и установку. Наиболее распространенные диаметры колец варьируются от 0,5 до 2 метров, а высота может составлять от 0,5 до 1 метра. Это позволяет легко комбинировать кольца для создания необходимых глубин и объемов.

2. Объем и расчет: Объем бетонного кольца можно рассчитать по формуле для объема цилиндра: V = πr²h, где r — радиус кольца, h — высота. Это позволяет точно определить, сколько воды или сточных вод может содержать система, а также помогает в проектировании и планировании канализационных систем.

3. Устойчивость к нагрузкам: Бетонные кольца обладают высокой прочностью и устойчивостью к нагрузкам, что делает их идеальными для использования в условиях, где на них воздействуют большие давления, например, в городских условиях под дорогами. Это свойство позволяет им служить долго и эффективно, минимизируя необходимость в частом обслуживании и замене.

https://youtube.com/watch?v=XmLsmFGtAJ4

Недостатки колец

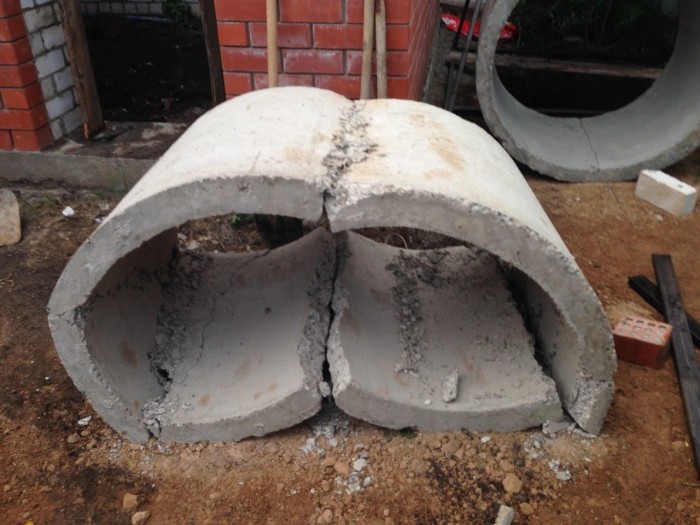

1. Отрицательная реакция на ударные нагрузки. Это свойство усложняет процесс транспортировки колец, поэтому необходимо предусмотреть ряд специальных мер для предотвращения их повреждения.
2. Значительный вес. Большая масса существенно затрудняет их установку. Рекомендуется использовать подъемную технику, которая может включать не только автомобильные краны, но и экскаваторы с длинными ковшами, а также другие землеройные или погрузочные машины, оснащенные гидравлическими насосами и цилиндрами. Ручная установка требует значительных физических усилий и связана с повышенным риском получения травм. Кроме того, существует вероятность падения колец и их повреждения. В зависимости от степени повреждения принимается решение о возможности их дальнейшего использования.

Классификация колец

Технические требования должны отвечать положениям ГОСТа 8020-90 и ГОСТа 13015-2012. Контролируются свойства колец по таким параметрам:

• прочность, устойчивость к образованию трещин, жесткость;
• водонепроницаемость и морозоустойчивость;
• толщина по периметру и максимальные поля допусков.

Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей.

ГОСТ 8020-90

Изделия бетонные и железобетонные для строительства. Общие технические требования.

ГОСТ 13015-2012

При необходимости погрузки/разгрузки изделий в них должны устанавливаться ходовые скобы, которые должны выступать на 120 мм и располагаться на расстоянии 300 мм.

Транспортировка колец и их хранение должно выполняться только в рабочем положении.

Категорически запрещается складирование в лежачем состоянии, это может стать причиной появления трещин и существенного понижения параметров прочности.

Бетонные кольца очень редко используются как отдельные и полностью самостоятельные элементы, чаще они монтируются совместно с другими изделиями, что обеспечивает их оптимальную эксплуатацию.

Как классифицируются бетонные кольца и дополнительные конструкции?

Отечественные стандарты, в отличие от европейских, не предусматривают создание замка, что намного усложняет процесс монтажа. Кроме того, появляются риски нарушения целостности колодца из-за горизонтальных подвижек грунтов. Профессиональные строители настоятельно рекомендуют не пользоваться отечественными стандартами, а изготавливать кольца по европейским нормативам. При опускании колец они надежно связываются замками, прочность гарантирует длительную и безопасную эксплуатацию колодцев.

П ошаговая ин с т р укция по самостоятельно му изготовлению колец

Технология изготовления колец не представляет собой ничего сложного, это простые бетонные работы. Основная трудность заключается в создании формы для заливки.

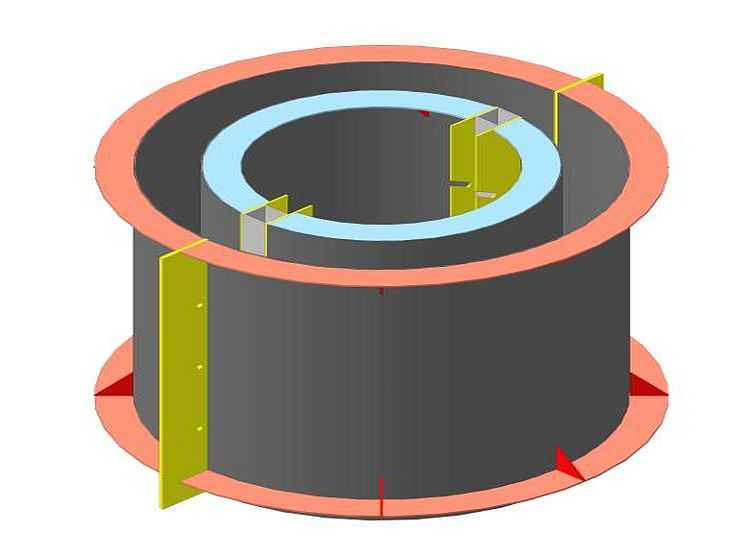

Что нужно знать о форме?

1. Для ее изготовления используется листовой металл толщиной 2 мм и профильная труба размером 20×20 мм. Лист меньшей толщины не рекомендуется, так как он быстро теряет форму — на поверхности застывает бетон, и для его очистки потребуется большой молоток или кувалда.
2. Профильную трубу следует гнуть исключительно на профессиональном оборудовании. Ручные методы не обеспечивают необходимую точность радиуса.
3. Толщина стенки должна составлять не менее 8 см для неармированных колец. Изготавливать железобетонные конструкции самостоятельно не стоит, так как это требует точной сборки и установки каркаса. Толщину можно контролировать с помощью простых деревянных или металлических распорок.
4. Для упрощения разборки формы в ней предусмотрены вставки небольшой ширины. Сначала удаляются эти элементы, затем широкие сегменты внутренней части, а в конце демонтируется внешнее кольцо.
5. Если есть сомнения в прочности конструкции, можно установить регулируемую распорку.

Создавать форму для личного использования нецелесообразно, лучше взять ее в аренду у профессионалов. Если форма у вас уже есть, можно приступать к изготовлению колец.

Шаг 1. Соберите форму и подготовьте ее к заливке. Этот процесс включает несколько этапов.

1. Выберите ровное место для работы, желательно положить металлический лист на землю.
2. Соедините внутренние полукольца и установите распорку. Она необходима для упрощения разборки после застывания бетона. Смазывайте металл отработанным маслом или любыми маслами. Однако, если кольца предназначены для колодцев с питьевой водой, лучше использовать растительное масло — его расход небольшой и оно не влияет на себестоимость бетонных колец.
3. Соберите внешнее кольцо, состоящее из двух равных половинок, которые фиксируются болтовым соединением. Поверхности также следует предварительно смазать. Если кольца предназначены для колодца, вставьте несколько трубочек для пропуска грунтовых вод.
4. Установите внутреннее и внешнее кольцо строго симметрично. Используйте специальные распорки, которые не только контролируют правильное положение, но и предотвращают смещение во время заливки бетона. Если распорок нет, проверьте точность с помощью рулетки.

Убедитесь в правильности сборки, и если все в порядке, можно переходить к бетону.

Шаг 2. Приготовьте бетон. Он должен быть высокой прочности, используйте только качественные материалы. Состав: на одну часть цемента добавьте две части отсева и одну часть щебня.

Практический совет. Рекомендуется готовить бетон с помощью мешалки, так как вручную добиться идеального перемешивания компонентов довольно сложно.

Цены на популярные модели бетоносмесителей

Бетономешалки

Это оказывает негативное воздействие на прочность, бывают случаи, когда такие кольца во время установки трескаются.

В мешалку всегда первой наливается вода, для начала дается примерно 1/3 от объема. Затем добавляется половина порции крупного щебня и только после этого можно сыпать цемент. Щебень полностью разбивает все комки и не позволяет материалу налипать на стенки бетономешалки. Постоянно контролируйте состав и по мере необходимости добавляйте оставшиеся компоненты.

Шаг 3. Насыпьте готовый бетон в тачку и подвезите его к кольцу.

Совковой лопатой или ведром наполняйте форму. Работайте осторожно, не изменяйте первоначальное расположение колец. Насыпать смесь надо постепенно по всему периметру, только так можно добиться максимальной прочности кольца.

Шаг 4. Если толщина слоя достигла 25–25 см, то надо приступать к его уплотнению. Лучше пользоваться электрическим вибратором, если его нет, то подойдет и обыкновенная палка соответствующей длины.

Важно. Работайте вибратором умело, контролируйте время уплотнения.

Дело в том, что слишком длительное вибрирование приводит к тому, что бетон распределяется на фракции: крупный щебень опускается вниз, а сверху остаются лишь высевки. Прочность бетона уменьшается.

Шаг 5. После заполнения формы мастерком выровняйте верхний торец.

Делайте его максимально горизонтальным, в противном случае при установке колец друг на друга они будут отклоняться от вертикальности. Это большая проблема, придется каждое кольцо отдельно выставлять, а потом принимать меры для надежной фиксации. Выше мы уже упоминали, что лучше сделать приспособление для изготовления замка по европейскому стандарту – с минимальными усилиями решаются все технологические проблемы, появляющиеся во время монтажа колодца.

Теперь надо оставить бетон для застывания, минимальное время 48 часов.

Цены на различные виды цемента

Цемент

Разборка формы

Делается в несколько шагов, соблюдать рекомендованную очередность обязательно. Конкретные действия могут немного отличаться с учетом конструктивных особенностей формы, но алгоритм для всех случаев почти не меняется.

Шаг 1. Достаньте из внутреннего кольца распорку. Она может просто вытягиваться вверх или перед этим нужно открутить соединительные болты.

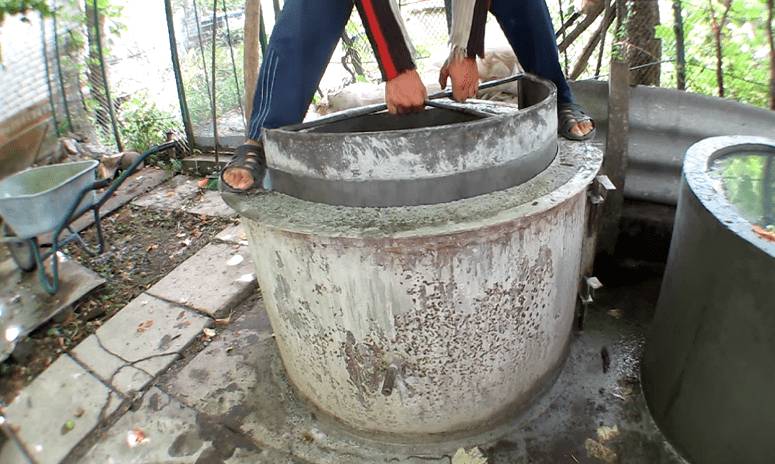

Шаг 2. Начинайте вынимать внутренние полукольца. Их надо постепенно приподнимать, если есть заедания, то немного покачивайте влево/вправо.

Важно. Помните, что для набора бетоном примерно 50% прочности надо ждать минимум две недели, работайте очень внимательно.

Двое суток очень мало для набора безопасной прочности, не прилагайте чрезмерных усилий, кольцо может дать трещину. Причем она необязательно будет заметна на поверхности, а размещаться в толще стенки и проявить себя лишь во время монтажа.

Шаг 3. Если в толще кольца были технологические трубки, то достаньте их. Немного прокручивайте и тяните на себя, элементы должны выйти без проблем.

Шаг 4. Освободите от фиксации внешнее кольцо, раздвиньте половинки и полностью освободите изделие.

По такой же технологии изготавливайте все кольца.

Практические советы

Существует несколько обязательных правил, соблюдение которых является необходимым условием. Не стоит изобретать что-то новое, так как эта технология применяется на протяжении многих веков. За это время мастера столкнулись с различными ситуациями и на основе накопленного опыта разработали универсальные рекомендации.

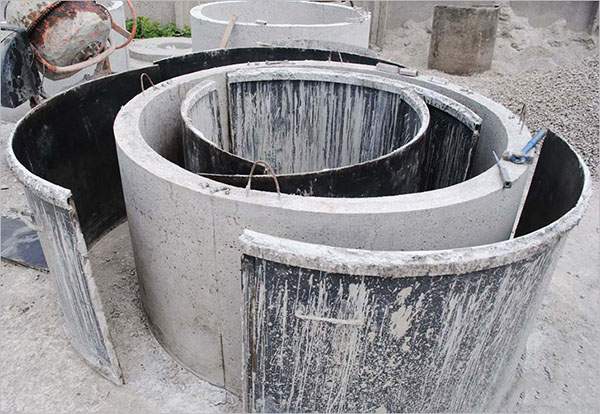

1. После демонтажа формы необходимо сразу же ее промыть и тщательно очистить от остатков бетона. Это следует делать не в конце работы, а регулярно. Дело в том, что со временем бетон становится более прочным и прочно прилипает к форме. Удалить его становится крайне сложно, даже сильные удары кувалдой не помогут. Кроме того, такие действия могут повредить форму: стенки деформируются, нарушается целостность сварных швов и других соединений. Неровные стенки внутреннего кольца значительно усложнят процесс его извлечения.

2. Обязательно обрабатывайте поверхности формы смазкой, лучше использовать больше, чем меньше. Подготовка формы занимает всего несколько минут, а это значительно ускоряет процесс изготовления. Мы уже упоминали, что демонтаж конструкции осуществляется на сыром бетоне, и чрезмерные усилия при извлечении формы могут привести к поломке кольца.

3. Выбирайте место для работы под навесом, избегайте попадания прямых солнечных лучей на форму. Металл сильно нагревается и быстро передает тепло бетону, что приводит к тому, что он не схватывается из-за химических реакций, а просто высыхает. В результате внешний слой начинает крошиться, а толщина брака зависит от конкретных условий.

4. Если кольца будут устанавливаться на значительном расстоянии от места их изготовления, обязательно вставляйте ходовые скобы для зацепов грузоподъемных механизмов. Они изготавливаются из проволоки диаметром около 6 миллиметров. Начальная длина проволоки должна быть не менее высоты кольца, затем она сгибается пополам, а нижние концы еще раз подгибаются под углом 90°. Такая конструкция позволяет распределить усилия немного ниже оси симметрии кольца, что исключает вероятность его опрокидывания во время подъема, а большой слой бетона предотвращает вырывание зацепов.

Для колодца требуется до 10 колец, и с помощью одной формы их можно изготовить примерно за 12 дней.

Видео – Изготовление бетонного кольца для колодца

https://youtube.com/watch?v=XGcVk3YdgzI

Устойчивость колец к внешним воздействиям

Кольца бетонные для канализации должны обладать высокой устойчивостью к различным внешним воздействиям, поскольку они устанавливаются в условиях, где подвергаются значительным нагрузкам и агрессивным средам. Важно учитывать несколько факторов, влияющих на прочность и долговечность этих конструктивных элементов.

Во-первых, бетонные кольца должны быть изготовлены из качественного бетона, который соответствует определённым стандартам прочности. Обычно используется бетон марки не ниже М300, что обеспечивает необходимую прочность на сжатие и устойчивость к механическим повреждениям. Также важно, чтобы в составе бетона были добавлены специальные добавки, улучшающие его водоотталкивающие свойства и защищающие от коррозии.

Во-вторых, кольца должны быть спроектированы с учетом нагрузки, которую они будут испытывать. Это включает в себя как вес грунта, так и возможные динамические нагрузки от транспортных средств, которые могут проезжать над канализационными системами. Для этого используются расчеты, основанные на геологических и гидрологических условиях конкретного участка.

Третьим важным аспектом является устойчивость к химическим воздействиям. В канализационных системах часто присутствуют агрессивные вещества, такие как кислоты и щелочи, которые могут негативно сказаться на состоянии бетона. Для повышения устойчивости к химическим воздействиям рекомендуется использовать специальные марки бетона, а также защитные покрытия, которые предотвращают контакт бетона с агрессивными средами.

Кроме того, необходимо учитывать температурные колебания, которые могут привести к растрескиванию бетона. Для этого важно правильно выбрать марку бетона, а также предусмотреть специальные технологии укладки и ухода за бетоном в процессе его затвердевания.

Наконец, стоит отметить, что правильная установка бетонных колец также играет ключевую роль в их устойчивости. Необходимо обеспечить равномерное распределение нагрузки и предотвратить образование пустот под кольцами, что может привести к их деформации или разрушению.

Вопрос-ответ

Каковы размеры бетонных колец для канализации?

Стандартные размеры колец для канализации по высоте в пределах 100-1000 мм. По внутреннему диаметру есть модели с параметрами 700-2000 мм и толщиной стенок 70-120 мм. В зависимости от других габаритов кольца могут весить от 0.06 до 2.55 тонн.

Сколько кубов в кольце 1. 5 на 1 метр?

Кольцо 1.5 метра, размеры: высота — 290, 590, 890 мм, вместительность — 0.53, 1.06, 1.59 м³. Вес — 320, 663, 1000 кг.

Какие кольца нужно ставить на канализацию?

В строительстве ЖБ септиков для частных домов и дач чаще всего используют кольца диаметром 1000 и 1500 мм, реже – 2000 мм. Высота всех колец – 890 мм.

Сколько кубов в 2 метровом кольцо?

Кольцо 2 метра, размеры: высота — 290, 590, 890 мм, вместительность — 0.94, 1.88, 2.83 м³.

Советы

СОВЕТ №1

Перед покупкой бетонных колец для канализации, тщательно измерьте глубину и диаметр планируемой ямы. Это поможет выбрать кольца нужного размера и избежать дополнительных затрат на переделку.

СОВЕТ №2

Обратите внимание на маркировку бетонных колец. Выбирайте изделия, которые соответствуют стандартам качества и имеют необходимые сертификаты, чтобы гарантировать долговечность и надежность конструкции.

СОВЕТ №3

При установке бетонных колец обязательно используйте герметики и уплотнители, чтобы предотвратить утечки и загрязнение окружающей среды. Это также поможет продлить срок службы вашей канализационной системы.

СОВЕТ №4

Не забывайте о возможности использования колец разных диаметров для создания системы с несколькими уровнями. Это может быть полезно в случае сложных ландшафтных условий или необходимости подключения дополнительных линий.
