В условиях роста цен на энергоносители создание котла на отработанном масле своими руками становится актуальным для владельцев частных домов и дач. В статье представлено руководство с чертежами и схемами для самостоятельного изготовления эффективного и экономичного котла. Вы узнаете о необходимых материалах, этапах сборки, а также о правильной организации работы масляной горелки и дожигателя. Следуя рекомендациям, вы сможете сэкономить на отоплении и внести вклад в экологию, используя вторичные ресурсы.
Устройство и принцип работы котла на отработке
Все котлы, работающие на основе отработанного масла, действуют по единому принципу. В нижней части топки располагается масло, которое нагревается до тех пор, пока не начнет образовываться пар. Легкие пары поднимаются вверх, где они смешиваются с воздухом и сгорают, выделяя при этом тепловую энергию. Эта энергия используется для нагрева водяной рубашки через стенки камеры сгорания.
Важно отметить, что в отработанном масле присутствуют тяжелые металлы, различные добавки и другие вещества. Чтобы избежать потерь тепла через дымоход, необходимо поддерживать температуру внутри котла на уровне около 600 °С. Только при таких условиях происходит полное окисление всех компонентов.
Существует три типа котлов, работающих на отработанном масле. Они изображены на рисунке ниже.
Выбор подходящего типа котла зависит от поставленных задач для системы отопления.
Эксперты в области отопительного оборудования отмечают, что создание котла на отработанном масле своими руками требует тщательного подхода и глубоких знаний в области инженерии. Правильное проектирование и использование качественных материалов являются ключевыми факторами для обеспечения безопасности и эффективности работы устройства. Специалисты рекомендуют тщательно изучить схемы и чертежи, доступные в специализированной литературе и на форумах, чтобы избежать распространенных ошибок. Также важно учитывать требования к вентиляции и системе дымоудаления, чтобы минимизировать риски. В конечном итоге, при соблюдении всех рекомендаций, самодельный котел может стать надежным источником тепла и экономии.
Делаем котел своими руками
Необходимо создать горелку, работающую на отработанном масле, так как устройство функционирует благодаря сгоранию масла, которое подается на предварительно разогретую камеру сгорания.
| Этап изготовления | Описание действий | Необходимые материалы/инструменты |
|---|---|---|
| 1. Проектирование и расчеты | Определение необходимой мощности котла, выбор типа горелки, расчет размеров теплообменника и камеры сгорания. | Инженерный калькулятор, чертежные принадлежности, справочники по теплотехнике. |
| 2. Подготовка материалов | Закупка листового металла (сталь 3-5 мм), труб (сталь 20-30 мм), профилей, сварочных электродов, огнеупорного кирпича. | Рулетка, маркер, угловая шлифмашинка (болгарка) с отрезными кругами. |
| 3. Изготовление корпуса котла | Вырезка деталей корпуса из листового металла, сварка стенок, дна и крышки. Установка ребер жесткости. | Сварочный аппарат (инвертор), электроды, защитная маска, перчатки, струбцины. |
| 4. Изготовление камеры сгорания и теплообменника | Сборка камеры сгорания из огнеупорного кирпича или металла. Изготовление теплообменника из труб или листового металла. | Кирпичи, огнеупорный раствор, трубы, трубогиб, сварочный аппарат. |
| 5. Монтаж горелки и системы подачи топлива | Установка форсунки для распыления отработки, насоса для подачи топлива, фильтров. | Горелка (покупная или самодельная), насос, шланги, фитинги, фильтры. |
| 6. Установка дымохода и системы безопасности | Подключение дымохода, установка датчиков температуры, давления, предохранительных клапанов. | Дымоходные трубы, герметик для высоких температур, датчики, клапаны. |
| 7. Испытания и регулировка | Проверка герметичности системы, пробный запуск котла, регулировка подачи топлива и воздуха для оптимального горения. | Манометр, термометр, газоанализатор (желательно), огнетушитель. |
Интересные факты
Вот несколько интересных фактов о создании котла на отработанном масле своими руками:
-
Экономия и экология: Котлы на отработанном масле позволяют не только существенно сократить расходы на отопление, но и способствуют утилизации отходов. Использование отработанного масла вместо традиционных видов топлива помогает снизить уровень загрязнения окружающей среды.
-
Простота конструкции: Многие самодельные котлы на отработанном масле имеют довольно простую конструкцию, что позволяет даже новичкам в слесарном деле создать эффективное отопительное устройство. Основные элементы, такие как теплообменник и насос, могут быть изготовлены из доступных материалов, что делает проект более доступным.
-
Автоматизация процесса: Современные самодельные котлы могут быть оснащены автоматизированными системами управления, которые регулируют подачу масла и воздуха, обеспечивая оптимальное сгорание. Это не только повышает эффективность работы котла, но и снижает риск образования сажи и других вредных выбросов.
Материалы
Для выполнения работы вам потребуются:
- Труба с диаметром 50 см
- Трубка диаметром 20 см
- Стальной лист толщиной не менее 4 миллиметров
- Металлическая трубка для подачи воздуха
- Четыре прута арматуры диаметром 8-10 мм
- Расширительный бак

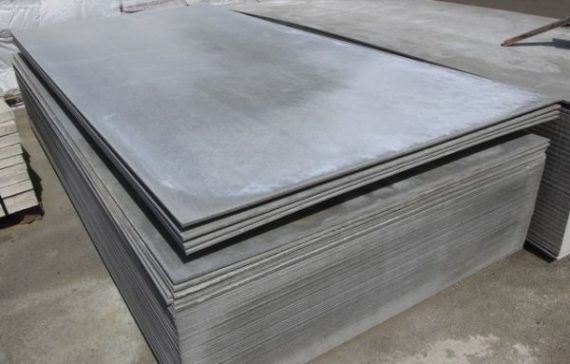

- Асбестовое полотно
Листовой асбест — углы, сгоны и прочее на полдюйма
— Термостойкий герметик
Инструменты
Основной комплект инструментов состоит из:
- Сварочного аппарата
- Угловой шлифовальной машины (болгарки)
- Набора гаечных ключей
- Электродрели (или шуруповерта с насадками)
Инструкция
Суть предстоящего проекта заключается в создании котла своими руками, работающего на отработанном масле. Он будет оснащен водяной рубашкой, трубкой для подачи отработки и каналом для поступления воздуха. В нижней части конструкции предусмотрена дверца для обслуживания камеры сгорания, что позволит очищать ее и поджигать масляные пары.
Пошаговая инструкция:
- Из толстой трубы формируем цилиндр длиной около одного метра, используя болгарку.
- Из более тонкой трубки создаем цилиндр длиной примерно двадцать сантиметров.
- Из стального листа вырезаем две пластины, диаметр которых немного превышает диаметр толстой трубы.
- В первой пластине делаем отверстие диаметром 20 см, а во второй – под дымоход.
- Закрываем большой цилиндр пластинами и обвариваем их. Зачищаем заусенцы и неровности с помощью болгарки.
- Пластина с большим отверстием должна находиться сверху.
- К нижнему отверстию привариваем второй цилиндр и закрываем его дно аналогичной стальной пластиной.
- К нижней части конструкции прикрепляем ножки из арматуры.
- В нижней трубе сверлим вентиляционные отверстия.

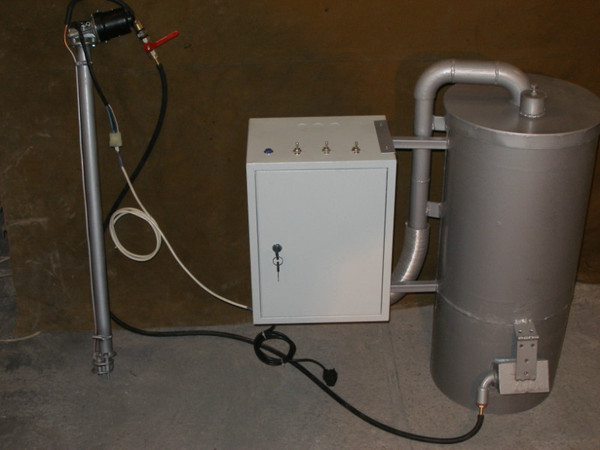

Так как задача заключается в создании устройства своими руками, в итоге должен получиться корпус цилиндрической формы с резервуаром внизу. В большом цилиндре вырезаем дверцу в нижней части. Сверху устанавливаем трубу для дымохода.
Чтобы запустить котел, необходимо открыть дверцу, налить в нижний цилиндр масло и поднести горящий фитиль или бумагу. Это самый простой вариант самодельного котла, который вполне функционален и не требует значительных финансовых вложений.
При желании можно улучшить данное устройство, добавив емкость для топлива, воздушный компрессор, насос для подачи масла и организовав водяной контур.
Самодельный котел из кислородного баллона
Для самостоятельного создания котла из кислородного или газового баллона, лучше всего выбрать баллон объемом 50 литров.
Вам понадобятся следующие инструменты:
- Сварочный аппарат
- Угловая шлифовальная машина (болгарка)
- Газовый резак
Сначала необходимо аккуратно обрезать верхнюю часть баллона, из которой затем можно будет изготовить крышку. Далее в верхней части баллона следует сделать отверстие для подключения дымохода.

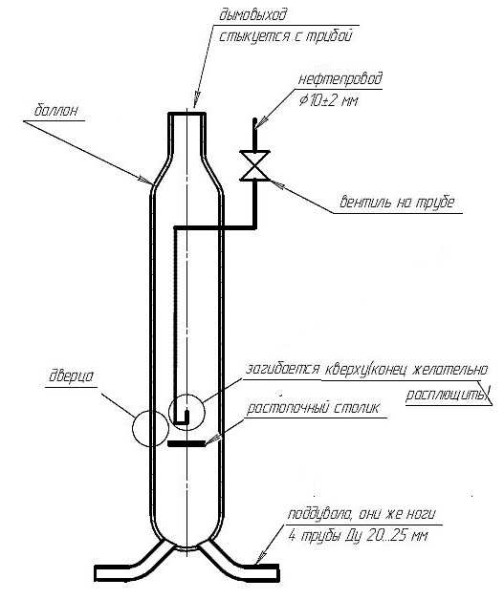

Согласно схеме, сбоку вырезаем дверцу для загрузки топлива. Дымоход может иметь различные размеры, но важно, чтобы он обеспечивал хорошую тягу. Это позволит достичь стабильного пиролизного процесса на протяжении всего дня. Такой подход удобен, так как требуется подкидывать топливо всего один раз в сутки, что особенно актуально в отопительный сезон.
Самодельный котел на отработанном масле, обладая компактными размерами и весом около 10 кг, способен вырабатывать 5-6 кВт тепла при расходе масла около 0,5 литра в час. Хотя можно увеличить интенсивность горения, делать этого не рекомендуется, так как существует риск взрыва.
Конструкцию можно улучшить, добавив конуса, как показано на рисунке. Для их изготовления лучше использовать конструкционную сталь толщиной более 4 мм. В трубе будет происходить смешивание топливно-воздушной смеси, что повысит эффективность работы. Также можно установить масляную горелку для дальнейшего усовершенствования устройства.
Длина дымохода не должна превышать 3,5 метра, так как из-за увеличенной тяги топливо может уходить в трубу, что приведет к снижению теплоотдачи и увеличению расхода топлива.
На правом рисунке представлен водогрейный вариант устройства из баллона. Его принцип заключается в том, что из стальной трубки формируют несколько витков, располагая их в верхней части зоны, где находится устройство дожигателя котла. В деталях можно экспериментировать на месте, исходя из ваших предпочтений.
Для поддержания температуры змеевик снаружи лучше всего закрыть защитным кожухом. Холодная вода подается снизу, нагреваясь по мере прохождения через спираль, и затем уходит в систему водяного отопления.
Предложенная схема котла на отработанном масле из кислородного баллона настолько эффективна, что ее активно используют в промышленности. Например, существует котел под названием «Рицца», который полностью соответствует чертежам, по которым можно самостоятельно изготовить такие устройства.
Уход при эксплуатации
Так как данный котел, использующий отработанное масло, функционирует на основе сжигания масляных остатков, в процессе его эксплуатации образуется значительное количество гари и копоти. Поэтому важно регулярно проводить его очистку, уделяя особое внимание дымоходу.
О том, как выбрать заводской котел отопления на отработанном масле, вы можете узнать из статьи по ссылке:
Безопасность при работе с котлом на отработке
Работа с котлом на отработанном масле требует особого внимания к вопросам безопасности. Неправильная эксплуатация может привести к серьезным последствиям, включая пожары, отравления и повреждения оборудования. Поэтому перед началом сборки и эксплуатации котла необходимо ознакомиться с основными правилами безопасности.
1. Выбор места установки
Котел должен устанавливаться в хорошо вентилируемом помещении, вдали от легковоспламеняющихся материалов. Рекомендуется использовать отдельное помещение или котельную, где будет обеспечен доступ свежего воздуха. Необходимо также учитывать возможность установки системы дымоудаления, чтобы избежать накопления угарного газа.
2. Использование качественных материалов
При сборке котла важно использовать только качественные и проверенные материалы. Это касается как самого котла, так и трубопроводов, фитингов и других компонентов. Некачественные материалы могут привести к утечкам, перегреву и другим опасным ситуациям.
3. Электробезопасность
Если котел оснащен электрическими компонентами, необходимо соблюдать правила электробезопасности. Все электрические соединения должны быть защищены от влаги и механических повреждений. Рекомендуется использовать автоматические выключатели и защитные устройства для предотвращения короткого замыкания.
4. Пожарная безопасность
Вокруг котла необходимо обеспечить наличие средств пожаротушения: огнетушителей, песка или других материалов, способных остановить распространение огня. Также важно иметь под рукой инструкции по действиям в случае возникновения пожара. Не оставляйте котел без присмотра во время работы.
5. Регулярное обслуживание
Котел на отработанном масле требует регулярного обслуживания. Необходимо периодически проверять состояние всех компонентов, включая теплообменник, насосы и системы управления. Своевременное выявление неисправностей поможет избежать аварийных ситуаций и продлит срок службы оборудования.
6. Обучение персонала
Если котел будет эксплуатироваться несколькими людьми, необходимо провести обучение по правилам безопасной работы с оборудованием. Каждый оператор должен знать, как правильно запускать и останавливать котел, а также как действовать в экстренных ситуациях.
7. Хранение отработанного масла
Отработанное масло должно храниться в специально отведенных емкостях, которые защищены от воздействия солнечных лучей и влаги. Емкости должны быть герметичными, чтобы избежать утечек и загрязнения окружающей среды. Необходимо также учитывать правила утилизации отработанного масла, чтобы избежать экологических нарушений.
Соблюдение этих правил поможет обеспечить безопасную эксплуатацию котла на отработанном масле и минимизировать риски, связанные с его использованием. Безопасность должна быть приоритетом на всех этапах — от проектирования и сборки до эксплуатации и обслуживания оборудования.
Вопрос-ответ
Как выбрать подходящий котел для работы на отработанном масле?
При выборе котла для работы на отработанном масле важно учитывать его мощность, конструкцию и материалы. Оптимально выбирать котел с теплообменником, который способен эффективно использовать низкокалорийное топливо. Также стоит обратить внимание на наличие системы фильтрации для очистки масла от примесей, что увеличит срок службы котла.
Какие материалы понадобятся для сборки котла на отработке?
Для сборки котла на отработанном масле вам понадобятся стальные трубы, листовой металл для корпуса, теплообменник, а также элементы для системы подачи и фильтрации масла. Не забудьте про термометры и манометры для контроля температуры и давления, а также про теплоизоляцию для повышения эффективности работы котла.
Как правильно настроить котел на отработанном масле?
Настройка котла на отработанном масле включает в себя регулировку подачи топлива и воздуха, чтобы обеспечить оптимальное сгорание. Важно следить за температурой и давлением в системе, а также периодически проверять фильтры на наличие загрязнений. Рекомендуется проводить тестовые запуски и вносить корректировки в настройки для достижения максимальной эффективности.
Советы
СОВЕТ №1
Перед началом сборки котла на отработке, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть доступ к качественным компонентам, таким как теплообменники, насосы и системы фильтрации, чтобы обеспечить безопасность и эффективность работы котла.
СОВЕТ №2
Обязательно ознакомьтесь с действующими нормами и правилами по установке и эксплуатации котлов на отработанном масле в вашем регионе. Это поможет избежать юридических проблем и обеспечит безопасность вашей конструкции.
СОВЕТ №3
При проектировании котла используйте схемы и чертежи, которые прошли проверку временем. Не стесняйтесь адаптировать их под свои нужды, но помните о принципах безопасности и эффективности. Лучше всего использовать схемы, которые уже были успешно реализованы другими мастерами.
СОВЕТ №4
Не забывайте о регулярном обслуживании вашего котла. Чистка фильтров, проверка герметичности соединений и контроль за работой насосов помогут продлить срок службы устройства и обеспечить его безопасную эксплуатацию.
