Мембранный расширительный бак — ключевой элемент систем отопления, обеспечивающий стабильную работу и долговечность оборудования. В статье рассмотрим функции устройства, его строение и важность в системе отопления, а также рекомендации по установке и замене съёмной мембраны. Понимание работы мембранного расширительного бака поможет избежать проблем с давлением в системе и повысить её эффективность, что будет полезно владельцам частных домов и специалистам в области отопления.
Строение бака и его применяемость
Зачем необходима компенсация объёма воды? Это связано с физическим процессом, который мы все изучали в школе. На изображении ниже видно, как при нагревании уровень воды в колбе постепенно поднимается. Если в сосуде нет возможности для расширения (например, он герметичный), то растущее давление может привести к разрушению стенок.
Как же происходит компенсация изменяющегося объёма жидкости в баке? Всё довольно просто: внутренняя часть резервуара разделена тонкой эластичной перегородкой (мембраной). В нижнюю часть поступает из трубопровода избыточное количество нагретой воды. В верхней части располагается воздух или азот, который заполняет бак в отсутствие воды. Когда жидкость поступает, избыточный объём воздуха автоматически сбрасывается через клапан, расположенный на торце ёмкости.
Таким образом, в любых системах с замкнутыми контурами обязательно требуется компенсирующая ёмкость. Однако её объём не равен количеству поступающей воды, так как на 2/3 бак всегда заполнен воздухом.
Примечание! Размер резервуара подбирается в зависимости от характеристик системы, и он может быть использован не только для отопления, но и для горячего или холодного водоснабжения, функционируя как обычный гидроаккумулятор.
Мембранный расширительный бак является важным элементом системы отопления, обеспечивая стабильную работу и продлевая срок службы оборудования. Эксперты отмечают, что основная функция этого устройства заключается в компенсации изменений объема воды при нагревании, что предотвращает избыточное давление в системе. Установка расширительного бака должна проводиться в соответствии с рекомендациями производителя, обычно в верхней части системы, что позволяет эффективно улавливать избыточный объем жидкости.
Правильный выбор объема бака также имеет значение: недостаточный объем может привести к частым сбоям, а избыточный — к ненужным затратам. Специалисты подчеркивают, что регулярная проверка состояния мембраны и давления в баке поможет избежать серьезных проблем. Важно учитывать, что качественная установка и обслуживание мембранного расширительного бака способствуют не только надежности системы, но и экономии ресурсов.
https://youtube.com/watch?v=fboSjlTj2Fo
Преимущества и особенности расширительного бака
К преимуществам такого устройства как расширительная ёмкость, можно отнести:
- экологичность резины, из которой изготавливаются мембраны;
- возможность использования для воды любого качества;
- простейший процесс подкачки и стравливания воздуха;
- отсутствие испарения – а, соответственно, и потери теплоносителя;
- несложный и быстрый монтаж, не требующий существенных затрат.
На заметку. Главная функция такого бачка заключается в поддержании равнозначного давления между наполненными водой и воздухом частями, и обеспечения стабильного напора во всей системе за счёт предотвращения возникновения ненужных нагрузок.

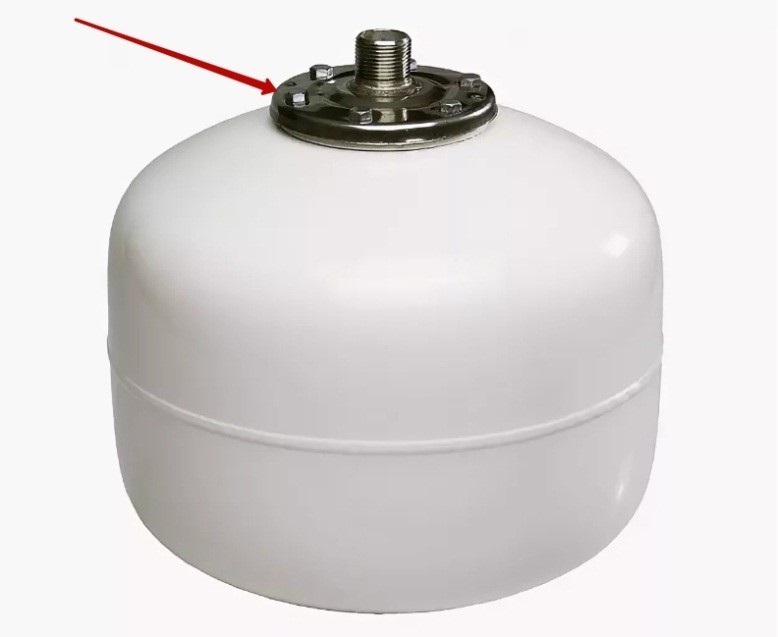

Очень удобны в эксплуатации бачки со съёмной мембраной, вход в корпус которых закрыт фланцем на шести болтах. Открутив их, можно быстро и просто заменить мембрану. Но существуют и модели с несъёмной диафрагмой, в которых вход в ёмкость завальцован. В них мембрана имеет не грушевидную конфигурацию, а представляет собой разделяющую полость бака диафрагму.
| Функция | Описание | Важность для системы отопления |
|---|---|---|
| Компенсация теплового расширения теплоносителя | Поглощает избыточный объем воды, образующийся при нагреве, предотвращая повышение давления до критического уровня. | Защищает элементы системы (котел, трубы, радиаторы) от повреждений, вызванных избыточным давлением. |
| Поддержание стабильного давления | Обеспечивает постоянное давление в системе, предотвращая его резкие скачки и падения. | Гарантирует эффективную циркуляцию теплоносителя и равномерный прогрев всех элементов системы. |
| Защита от завоздушивания | Предотвращает попадание воздуха в систему при изменении объема теплоносителя. | Воздух в системе может вызывать шумы, коррозию и ухудшение теплоотдачи. |
| Увеличение срока службы оборудования | Снижает нагрузку на насос и другие компоненты системы, работающие под давлением. | Продлевает срок службы котла, насоса, клапанов и других элементов. |
| Экономия энергии | Способствует более эффективной работе системы, предотвращая потери тепла из-за нестабильного давления. | Снижает расход топлива и эксплуатационные затраты. |
| Установка в систему | Место установки: как правило, на обратной линии перед циркуляционным насосом. | Обеспечивает оптимальное функционирование бака и защиту насоса от избыточного давления. |
| Установка в систему | Ориентация: вертикально или горизонтально, в зависимости от модели и рекомендаций производителя. | Правильная ориентация важна для эффективного удаления воздуха и предотвращения застоя воды. |
| Установка в систему | Подключение: через запорный кран и предохранительный клапан. | Запорный кран позволяет отключать бак для обслуживания, предохранительный клапан сбрасывает избыточное давление. |
| Установка в систему | Предварительное давление: должно быть установлено в соответствии с расчетами и рекомендациями производителя. | Неправильное предварительное давление может привести к некорректной работе бака и системы. |
| Установка в систему | Обслуживание: регулярная проверка давления воздуха в баке и его целостности. | Поддержание бака в рабочем состоянии обеспечивает его долговечность и эффективность. |
Интересные факты
Вот несколько интересных фактов о мембранных расширительных баках для отопления:
-
Функция компенсации давления: Мембранные расширительные баки играют ключевую роль в поддержании стабильного давления в системе отопления. При нагревании воды её объем увеличивается, и расширительный бак поглощает избыточное давление, предотвращая повреждение трубопроводов и оборудования.
-
Долговечность и обслуживание: Мембранные расширительные баки имеют длительный срок службы, часто превышающий 10-15 лет. Однако для их эффективной работы важно периодически проверять давление в баке и состояние мембраны, чтобы избежать утечек и снижения производительности.
-
Установка и расположение: Правильная установка расширительного бака критична для его функционирования. Обычно его размещают в верхней части системы отопления, что позволяет эффективно компенсировать расширение воды. Также важно учитывать, что бак должен быть установлен в вертикальном положении для оптимальной работы мембраны.
Цены на мембранные расширительные баки
Мембранные расширительные баки
Производственные и эксплуатационные нюансы
Наружное окрашивание баков производится на автоматической линии путём нанесения порошковой краски с запеканием, в результате чего получается очень качественное и долговечное покрытие. Что касается цвета, то он выбирается производителем не столько по принципу: холодная вода – отопление, а скорее для визуального выделения той или иной серии моделей.
- Да, бывает, что бак предназначен исключительно для холодной воды, и его нельзя ставить на отопление. Но большинство производителей делает расширительные ёмкости универсальными, так как здесь всё зависит всего лишь от качества мембранной резины.
- Другое дело, что для холодной или горячей воды обычно нужен бак большего размера, чтобы в системе всегда имелся запас воды. На отоплении этого не требуется, поэтому расширительные бачки могут иметь совсем небольшой литраж (от 5 л).
- Предназначенные для теплоносителя ёмкости могут иметь белое или серое покрытие, но всё же чаще их окрашивают в красный – цвет, который в сознании любого человека ассоциируется с горячим.
- Все необходимые характеристики указаны производителем на шильдике, наклеенном с тыльной стороны корпуса. Это полный литраж бачка, минимальное и максимально допустимое давление.
- Нужное количество воздуха, обеспечивающее минимальный показатель давления, закачивается на заводе, и в большинстве случаев его достаточно для нормальной работы среднестатистической автономной системы. Но оно должно соотноситься с рабочим давлением, которое должно на 0,2 атмосферы превышать минимальное.
- То есть, в данном случае оно должно быть настроено на 1,7 атм. Если же вам нужно, чтобы оно было больше – например: 2,2 атм, то и минимальное значение нужно поднять до 2 атм путём подкачки воздуха.
Подкачка осуществляется обычным велосипедным наносом через спускной клапан (ниппель) – до того, как ёмкость начнёт заполняться водой.
Видео – Принцип работы расширительного бака отопления
https://youtube.com/watch?v=m09xdCowMvw
Замена съёмной мембраны
Таблица 1. Процесс замены мембраны
| Шаги, фото | Комментарий |
|---|---|
| Прежде чем вы начнёте разбирать бачок для замены груши, вам нужно снизить до нуля имеющееся в нём давление. Для этого необходимо стравить воздух, снят защитный колпачок с клапана и нажав пальцем на спускной язычок. | |
| Берёте разводной ключ или трещотку, и отвинчиваете шесть болтов на муфте. | |
| После откручивания последнего болта муфта легко снимается. | |
| Резиновая «груша» просто вынимается из ёмкости… | |
| … а на её место устанавливается запасная мембрана. | |
| Вставив в корпус бачка новую мембрану, нужно рукой аккуратно распределить её внутри, чтобы не было складок. Особое внимание следует уделить горловине, которая должна располагаться чётко по устью бачка и плотно к нему прилегать. | |
| Далее действуете в обратном порядке: прикладываете к горловине фланец… | |
| … крест-накрест прикручиваете болты … | |
| … и закачиваете насосом воздух до минимального давления. |
Где и как устанавливается бачок
В индивидуальных системах отопления теплоноситель может перемещаться как самотёком, так и благодаря давлению, создаваемому насосом. В любом случае требуется наличие ёмкости, которая будет компенсировать расширение жидкости. Исключение составляют ситуации, когда нагрев воды происходит с помощью газового котла, так как в таких устройствах предусмотрен встроенный бачок.
Цены на популярные модели нагревателей косвенного нагрева
Нагреватели косвенного нагрева
При выборе места для установки бачка нужно учитывать такие требования:
- Он должен находиться в том же помещении, что и котёл.
- К бачку должен быть обеспечен беспрепятственный доступ.

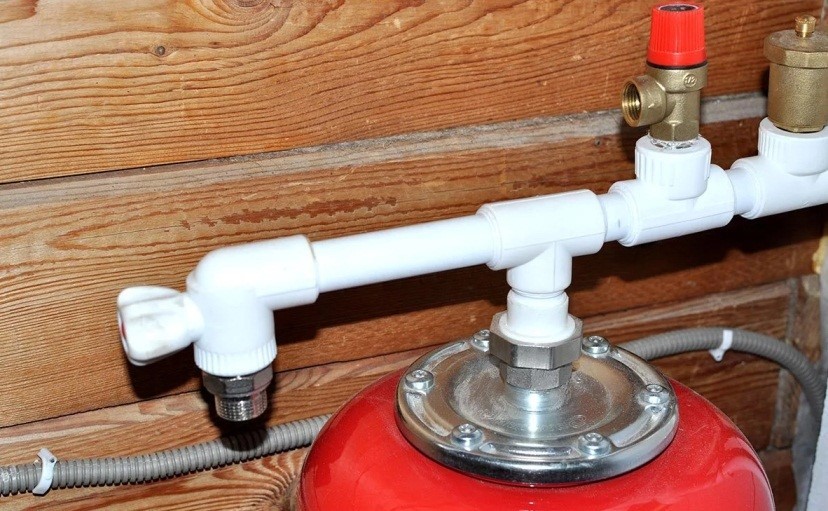

- Его можно установить на пол или повесить на кронштейн. При этом входной патрубок обязательно должен быть снизу, хотя у некоторых моделей он располагается сбоку. В любом случае воздушная камера должна быть выше водяной – так воздух не будет попадать в камеру с водой, и провоцировать возникновение кавитационных явлений.
- Если ёмкость вешается на стену, то подводящий к ней трубопровод должен быть закреплён самостоятельно, чтобы не создавать нагрузки своим весом.
- К стене можно крепить только бачки с небольшой вместимостью, и только когда есть уверенность в её достаточной несущей способности.
- Между корпусом бачка и стеной должен быть зазор достаточный для того, чтобы производить визуальный осмотр.
- Трасса трубы должна подходить к месту подсоединения наиболее коротким путём.
Лучшим местом для установки компенсационной ёмкости считается обратный трубопровод, между циркуляционным насосом и котлом. Здесь температура воды (или другого теплоносителя) минимальна, что является для резиновой мембраны щадящим режимом работы. Хотя, бачок может быть установлен и на подаче. Никакой ошибки при этом не будет – правда, чаще придётся менять мембрану.
Там, где нет централизованной подачи нагретой воды и не подведён газ, водогрейное оборудование, работающее за счёт электроэнергии, является единственным шансом на комфортное обустройство домашнего быта. Как выбрать водонагреватель электрический накопительный для квартиры? В специальной статье рассмотрим, в чём их особенности и отличия, каков принцип работы, размещения и установки.
Видео – Как самостоятельно поменять мембрану
https://youtube.com/watch?v=7W3gOOVO-Pk
Советы по выбору мембранного расширительного бака
При выборе мембранного расширительного бака для системы отопления необходимо учитывать несколько ключевых факторов, которые помогут обеспечить эффективную и надежную работу всей системы. В первую очередь, важно определить объем бака, который зависит от мощности котла и объема теплоносителя в системе. Обычно рекомендуется выбирать бак с объемом, равным 10% от общего объема системы отопления.
Следующим важным аспектом является давление, при котором будет работать бак. Мембранные расширительные баки имеют разные рабочие давления, и его выбор должен соответствовать параметрам вашей системы. Обычно для систем отопления выбираются баки с рабочим давлением от 1 до 3 бар. Также стоит обратить внимание на максимальное давление, которое может выдерживать бак, чтобы избежать его повреждения в случае перепадов давления в системе.
Материалы, из которых изготовлен бак, также играют важную роль. Наиболее распространенными являются стальные и пластиковые мембранные баки. Стальные баки, как правило, более долговечны и устойчивы к коррозии, однако они могут быть тяжелее и дороже. Пластиковые баки легче и дешевле, но могут иметь меньший срок службы. Выбор материала зависит от условий эксплуатации и бюджета.
Не менее важным является и тип мембраны. Существуют два основных типа: резиновая и бутиловая. Резиновая мембрана более доступна по цене, но может иметь меньший срок службы по сравнению с бутиловой, которая более устойчива к высоким температурам и химическим воздействиям. Выбор типа мембраны также зависит от специфики работы вашей системы отопления.
При выборе расширительного бака стоит обратить внимание на производителя. Известные бренды, как правило, предлагают более качественные и надежные изделия, что может снизить риск поломок и необходимости в частом обслуживании. Рекомендуется изучить отзывы пользователей и рейтинги производителей, чтобы сделать обоснованный выбор.
Наконец, не забудьте о возможности установки дополнительных аксессуаров, таких как манометры и предохранительные клапаны. Эти устройства помогут контролировать давление в системе и предотвратить возможные аварийные ситуации. Установка расширительного бака должна проводиться с учетом всех рекомендаций производителя и норм безопасности, чтобы обеспечить надежную и безопасную работу системы отопления.
Вопрос-ответ
Каковы основные функции мембранного расширительного бака в системе отопления?
Мембранный расширительный бак выполняет несколько ключевых функций: он компенсирует изменения объема воды в системе отопления при нагревании, предотвращает избыточное давление, что может привести к повреждению труб и оборудования, а также обеспечивает стабильную работу системы, уменьшая количество циклов включения и выключения насоса.
Как правильно установить мембранный расширительный бак в систему отопления?
Установка мембранного расширительного бака должна производиться в соответствии с инструкцией производителя. Обычно его размещают в верхней части системы, ближе к котлу. Важно обеспечить правильное подключение к трубопроводам, а также настроить давление в баке перед установкой, чтобы оно соответствовало рабочему давлению системы отопления.
Как часто нужно проверять и обслуживать мембранный расширительный бак?
Рекомендуется проверять мембранный расширительный бак не реже одного раза в год. В процессе проверки следует контролировать давление в баке и состояние мембраны. Если давление ниже рекомендованного или мембрана повреждена, необходимо произвести обслуживание или замену устройства для обеспечения эффективной работы системы отопления.
Советы
СОВЕТ №1
Перед установкой мембранного расширительного бака убедитесь, что вы выбрали правильный объем устройства в зависимости от мощности вашей отопительной системы. Неправильный выбор может привести к недостаточной компенсации давления и нарушению работы системы.
СОВЕТ №2
При установке расширительного бака важно правильно определить место его расположения. Лучше всего устанавливать бак в верхней части системы, чтобы обеспечить оптимальное распределение давления и избежать образования воздушных пробок.
СОВЕТ №3
Регулярно проверяйте давление в мембранном баке. Оптимальное давление должно находиться в пределах 1-1.5 бар. Это поможет избежать проблем с работой системы отопления и продлит срок службы оборудования.
СОВЕТ №4
Не забывайте о периодическом обслуживании расширительного бака. Проверяйте состояние мембраны и при необходимости заменяйте ее, чтобы избежать утечек и обеспечить эффективную работу системы отопления.
