Вопрос заземления теплого пола становится актуальным для владельцев современных систем отопления. Правильное заземление обеспечивает безопасность и эффективную работу оборудования. В статье рассмотрим необходимость заземления теплого пола, его преимущества, а также рекомендации по установке устройства защитного отключения (УЗО) и подключению нагревательных элементов к электросети. Эти знания помогут вам сделать обоснованный выбор и обеспечить надежную работу системы отопления.
Основная функция
При установке теплого пола многие выбирают электрические системы. Однако, как и любое другое устройство, подключаемое к электросети, такой пол требует наличия важного элемента – заземления.
Электрические кабельные или пленочные системы обогрева способны быстро и равномерно нагревать не только пол, но и окружающие предметы. Чтобы в полной мере воспользоваться всеми их преимуществами, необходимо правильно организовать систему, обеспечив ее безопасное и корректное функционирование.
Поэтому вместо того, чтобы проверять, может ли теплый пол вызвать удар током, лучше заранее предусмотреть качественное заземление при установке системы обогрева, не сомневаясь в его необходимости.
Если этого не сделать, особенно в ванной комнате, где уровень влажности выше, существует риск получить электрический удар при повреждении пленки или кабеля, прикоснувшись к металлическим предметам, корпусу стиральной машины или трубам.

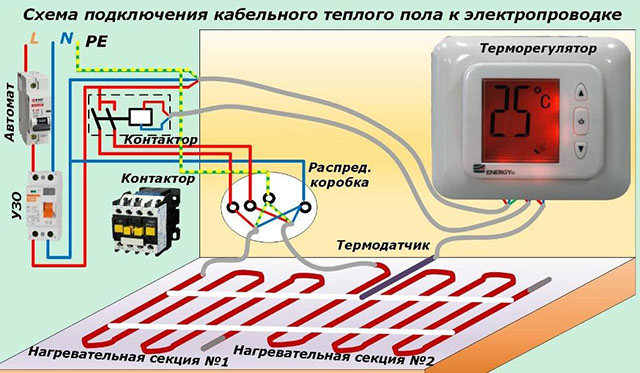

При наличии заземляющего устройства опасный электрический ток будет безопасно отводиться в землю, что защитит людей от электротравм. Поскольку многие производители электрических теплых полов используют кабели с заземляющей жилой, достаточно правильно подключить провода в соответствии с маркировкой (N – нулевой, L – фазный и PE – заземляющий провод).
Эксперты в области электротехники и отопительных систем единодушны в своем мнении о необходимости заземления теплого пола. Они подчеркивают, что заземление обеспечивает безопасность эксплуатации системы, предотвращая риск поражения электрическим током. В случае неисправности или короткого замыкания заземление помогает направить ток в землю, минимизируя вероятность повреждения оборудования и обеспечивая защиту пользователей.
Кроме того, специалисты отмечают, что заземление может улучшить работу системы, снижая помехи и обеспечивая стабильность электрических сигналов. В некоторых странах наличие заземления является обязательным требованием для установки электрических полов. Таким образом, эксперты рекомендуют не пренебрегать этой мерой, чтобы обеспечить как безопасность, так и эффективность работы теплого пола.
Обустройство заземления
| Аспект | Заземление необходимо | Заземление не требуется |
|---|---|---|
| Тип теплого пола | Электрический кабельный, пленочный, стержневой | Водяной (при условии отсутствия электрических элементов) |
| Материал нагревательного элемента | Металлические жилы, углеродные волокна (в некоторых случаях) | Вода |
| Наличие металлической сетки/фольги | Присутствует (для экранирования и распределения тепла) | Отсутствует |
| Риск поражения электрическим током | Высокий (при повреждении изоляции) | Отсутствует (при отсутствии электрических элементов) |
| Требования ПУЭ/ГОСТ | Обязательно (для электробезопасности) | Не регламентируется (в части электробезопасности) |
| Защита от электромагнитного излучения | Обеспечивается (экранирование) | Не актуально |
| Дополнительная безопасность | Повышает общую безопасность системы | Не влияет на электробезопасность |
| Сложность монтажа | Увеличивается (необходимость подключения к контуру заземления) | Не усложняется |
| Стоимость | Незначительно увеличивается (за счет материалов и работ) | Не увеличивается |
Интересные факты
Вот несколько интересных фактов о заземлении теплого пола:
-
Безопасность: Заземление теплого пола помогает предотвратить электрические удары и короткие замыкания. Если в системе возникает неисправность, заземление обеспечивает безопасный путь для тока, снижая риск поражения электрическим током.
-
Эффективность работы: Правильное заземление может улучшить работу системы теплого пола. Оно помогает избежать накопления статического электричества, что может привести к сбоям в работе терморегуляторов и других компонентов системы.
-
Требования законодательства: Во многих странах существуют строгие нормы и правила, касающиеся электробезопасности, включая заземление систем отопления. Неправильная установка может привести не только к опасности для здоровья, но и к юридическим последствиям, если система не соответствует стандартам.
Многоквартирное здание
Если здание не является современным, скорее всего, при его строительстве использовалась заземляющая система типа TN-C. Этот тип системы объединяет нулевой и заземляющий провод на протяжении всей электрической цепи.
Хотя такая схема обеспечивает защиту от электрического удара, риск травмы все же существует. Это может произойти в случае обрыва нулевого провода, что приводит к немедленному повышению напряжения фазы.
Наивысшую степень защиты предоставляет система разряда TN-S, которая активно применяется в современном строительстве. Эта схема подразумевает разделение нулевого и заземляющего проводов на всей длине электрической цепи. Дополнительную безопасность обеспечивает то, что заземляющий провод уходит в землю на территории трансформаторной подстанции.
Если нагревательный элемент имеет металлическую оболочку, ее необходимо подключить к РЕ-шине. Это можно сделать через специальную розетку или непосредственно на распределительном щитке.

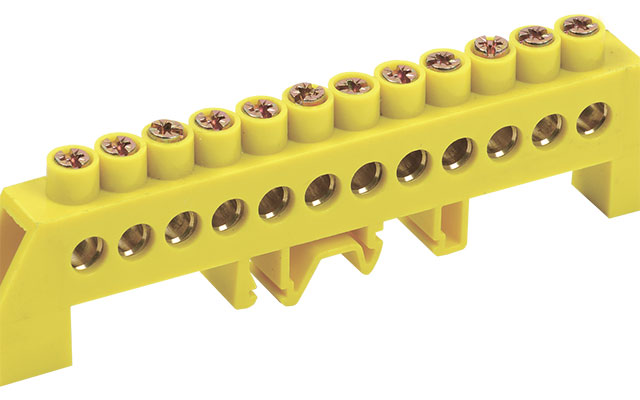

Шина РЕ для заземления
Если же нагревательный элемент не имеет защитной оболочки, рекомендуется уложить металлическую сетку на поверхность теплого пола, которая затем будет закреплена к соответствующей шине.
Частный дом
На практике часто используется система TN-C, которая предполагает наличие двух проводов: фаза (L) и рабочий провод с объединённым нулём (PEN).

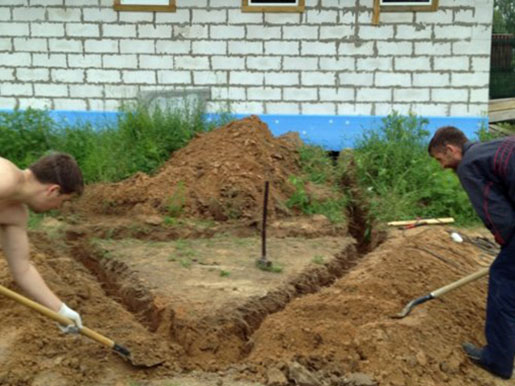

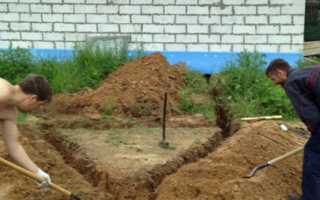

По этой причине при установке теплого электрического пола важно организовать заземление с помощью независимого контура. Такой контур включает в себя вертикальные и горизонтальные заземляющие элементы, которые вбиваются в землю.
Если заземление осуществляется через корпус распределительного щитка, то в этом случае целесообразно установить устройство защитного отключения (УЗО) в качестве дополнительной меры для обеспечения электрической безопасности.
Устройство защитного отключения
Устанавливается непосредственно в распределительном щите. Подключение осуществляется с помощью специального провода, который соединяет корпус электроэлемента с заземляющей шиной. Как уже упоминалось, в случае отсутствия защитной оболочки устанавливается металлическая сетка, которую необходимо интегрировать в общую систему и подключить к шине заземления.
Иногда возникают ситуации, когда даже при наличии заземления происходят утечки электрического тока. В таких случаях необходимо как можно быстрее определить место неисправности с помощью специализированных измерительных приборов и полностью локализовать проблему. Для качественной организации эффективного заземления на рынке предлагаются готовые комплекты, содержащие все необходимое для установки.
Преимущества и недостатки заземления теплого пола
Заземление теплого пола — это важный аспект, который требует внимательного рассмотрения при установке системы отопления. В данной части статьи мы рассмотрим основные преимущества и недостатки заземления, чтобы помочь вам принять обоснованное решение.
Преимущества заземления теплого пола
- Безопасность: Одним из главных преимуществ заземления является повышение уровня безопасности. Заземление помогает предотвратить поражение электрическим током в случае неисправности оборудования или повреждения изоляции проводов. Это особенно важно в помещениях с высокой влажностью, таких как ванные комнаты и кухни.
- Снижение электромагнитного излучения: Заземление может помочь снизить уровень электромагнитного излучения, которое возникает в результате работы электрических приборов. Это может быть особенно актуально для людей, чувствительных к электромагнитным полям.
- Устойчивость к перепадам напряжения: Заземление способствует улучшению устойчивости системы к перепадам напряжения, что может продлить срок службы оборудования и снизить вероятность его поломки.
- Соответствие нормам: Во многих странах и регионах существуют строительные нормы и правила, требующие заземления для определенных типов электрических систем. Соблюдение этих норм не только обеспечивает безопасность, но и может быть обязательным для получения разрешений на эксплуатацию.
Недостатки заземления теплого пола
- Дополнительные затраты: Установка системы заземления требует дополнительных затрат на материалы и работу. Это может увеличить общую стоимость проекта, что может быть значительным фактором для некоторых владельцев жилья.
- Сложность установки: Процесс установки заземления может быть сложным и требовать специальных знаний и навыков. Неправильная установка может привести к снижению эффективности системы или даже к опасным ситуациям.
- Необходимость регулярного обслуживания: Заземляющие системы требуют регулярного контроля и обслуживания, чтобы убедиться в их исправности. Это может потребовать дополнительных временных и финансовых затрат.
- Ограничения в дизайне: В некоторых случаях необходимость заземления может ограничивать дизайнерские решения, особенно в случае, если требуется скрыть проводку или заземляющие элементы.
В заключение, решение о необходимости заземления теплого пола должно основываться на тщательном анализе всех преимуществ и недостатков, а также на конкретных условиях эксплуатации. Консультация с квалифицированным электриком поможет вам сделать правильный выбор и обеспечить безопасность и эффективность вашей системы отопления.
Вопрос-ответ
Как сделать заземление теплого пола?
Для заземления достаточно подключить специальный провод от корпуса электрического элемента к шине заземления в распределительном щите, так как все современные нагревательные элементы электрических полов имеют защитную металлическую оболочку.
Можно ли обойтись без заземления?
Электрическое сопротивление тела человека составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Следовательно, при правильно подключенном защитном заземлении ток пойдет не по телу человека, а по проводам в землю. Поэтому защитная система крайне необходима.
Нужно ли заземлять греющий кабель?
Изоляция греющего кабеля необходима для обеспечения безопасности и надежности работы системы обогрева.
Советы
СОВЕТ №1
Перед установкой теплого пола обязательно проконсультируйтесь с квалифицированным электриком. Он поможет определить, требуется ли заземление в вашем конкретном случае, учитывая особенности электросети и конструкции вашего дома.
СОВЕТ №2
Если вы решите установить заземление, убедитесь, что оно выполнено в соответствии с местными строительными нормами и правилами. Это не только повысит безопасность, но и обеспечит долговечность системы отопления.
СОВЕТ №3
Регулярно проверяйте состояние заземления и всей электрической системы. Это поможет избежать потенциальных проблем и обеспечит безопасную эксплуатацию теплого пола на протяжении многих лет.
