Подключение газовых колонок брендов Бош, Астра, Электролюкс и Аристон требует внимательного подхода и соблюдения норм безопасности. В статье представлены пошаговые рекомендации по подключению к газовым и водопроводным системам, а также к электросетям. Вы узнаете о схемах подключения, возможных штрафах за самовольные действия и особенностях подключения к различным источникам энергии. Соблюдение этих шагов обеспечит надежную работу оборудования и безопасность для вас и вашей семьи.

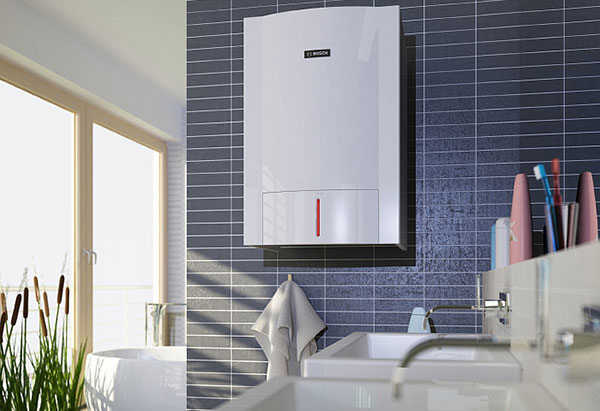

Как подключить газовую настенную колонку Bosch
Система водонагревателя Бош включает в себя корпус, горелку, газовый узел, водяную арматуру, теплообменник и пьезоподжиг.
В комплект входят крепежные элементы, детали для подключения, набор форсунок для установки от газового баллона и две батарейки. Устройство обеспечивает стабильный поток воды даже при колебаниях давления в водопроводной системе, а также позволяет регулировать необходимую мощность. В конструкции предусмотрены датчики для контроля тяги, пламени и температуры нагрева.
Сначала необходимо установить колонку на стене. Для этого нужно отметить места крепежа, просверлить отверстия, установить дюбели и вкрутить крюки (они идут в комплекте). Затем вертикально подвешивается устройство, при этом важно убедиться, что водонагреватель не касается патрубков, а вокруг него остается свободное пространство не менее 100 мм.
Далее патрубок агрегата (диаметр 112,5 мм-132,5 мм, в зависимости от модели) соединяется с дымоходом с помощью оцинкованной трубы толщиной не менее 1 мм и диаметром чуть меньшим, чем у патрубка.
Вход устройства подключается к холодной воде. К выходному патрубку присоединяется коаксиальный шланг, который также входит в комплект. Этот шланг помогает стабилизировать механические нагрузки, возникающие из-за теплового расширения. Чтобы избежать проблем при перепадах давления, необходимо установить обратный клапан. После этого следует проверить герметичность, открыв кран. Если обнаружится утечка, нужно аккуратно подтянуть фиксирующие гайки.
При подключении газовой подачи следует использовать только газовый шланг от производителя. Затем необходимо проверить герметичность соединений, смазав их мыльным раствором. Если появятся пузырьки, это указывает на утечку, которую можно устранить, осторожно подтянув гайки. После подключения нужно отрегулировать давление газа на минимальной и максимальной мощности (некоторые специалисты проверяют только на максимальной), а также провести контроль тяги.
Для экономии средств вместо батарейного поджига можно подключиться к электрической сети 220 вольт через блок питания. Некоторые пользователи используют обычный телефонный адаптер. Напряжение блока питания не должно превышать 3-3,6 В; если оно выше, необходимо подобрать соответствующее сопротивление для снижения лишнего напряжения. В линейке Бош есть модели с заводским подключением к электрической сети — Bosch WTD 24 AME и WTD 27 AME.
Средняя стоимость установки на сегодняшний день составляет около 3000 рублей и зависит от объема водонагревателя и производителя.
Эксперты в области бытовой техники отмечают, что подключение колонок таких брендов, как Бош, Астра, Электролюкс и Аристон, требует особого внимания к деталям. Во-первых, важно учитывать спецификации каждой модели, так как они могут значительно различаться. Например, некоторые колонки могут требовать специального подключения к водопроводу или электросети, что необходимо учитывать при установке.
Кроме того, специалисты подчеркивают, что правильная установка и настройка оборудования влияют на его долговечность и эффективность работы. Рекомендуется обращаться к профессиональным установщикам, чтобы избежать распространенных ошибок, таких как неправильное подключение к системе водоснабжения или недостаточная изоляция.
Также эксперты советуют внимательно изучить инструкции производителя, чтобы обеспечить безопасное и эффективное использование колонок. В конечном итоге, качественное подключение и настройка помогут пользователям максимально использовать возможности своей техники.

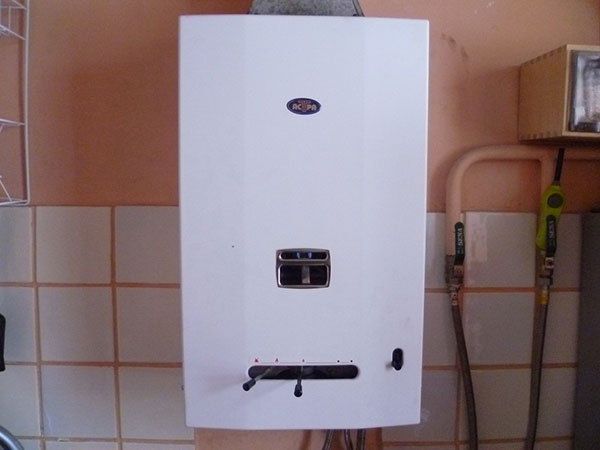

Монтаж водонагревателя Астра
Нагреватель Астра поставляется с двумя крючками и ручками. Для его установки на стену необходимо заранее отметить места, в которые будут вбиты дюбели, затем закрепить крючки и повесить колонку в вертикальном положении. Стена должна быть изготовлена из негорючих материалов.
После этого следует отключить разъемы дисплея, отсоединить индикатор на передней панели, вытащив защелку с лицевой стороны устройства, и снять переднюю и боковые панели.
Подключите газопровод, используя тройник, который врезается в магистраль, к которому прикрепляется кран. Просверлите отверстия в стене вдоль пути трубы и закрепите клипсы. Соедините с агрегатом, установив трубу в клипсы. В качестве газового шланга можно использовать сильфонный, при этом крепление к стене не обязательно. Перед устройством обязательно установите кран для отключения после завершения работы.
Затем подключите к патрубкам устройства подающую и выпускающую трубы водопровода. На подающей трубе установите механический фильтр и запорный вентиль. Проверьте затяжку крепежных элементов. Для подключения используйте трубы диаметром ½ дюйма. Во время монтажа держите вторым ключом штуцера аппарата. Производитель рекомендует установить антинакипное устройство для продления срока службы, если используется жесткая вода.
Проверьте тягу дымохода и соедините с ним патрубок устройства, следя за тем, чтобы труба плотно прилегала, иначе возможна утечка угарного газа. Длина вертикальной части дымохода должна составлять не менее полуметра.
Проверьте места соединения труб. Водопроводные трубы проверяются открытием запорного вентиля холодной воды, газовые — обмыливанием. Если обнаружите утечку, устраните ее, подтянув гайки.
Вставьте батарейки в отсек, соблюдая полярность, и выполните запуск и настройку. Перед первым запуском аппарат должен находиться при комнатной температуре не менее одного часа. Затем установите панели, светодиодный индикатор и ручки блоков.
Если хотите, можно заменить питание от батареек на электрическую сеть 220 вольт. Для этого потребуется приобрести блок питания и подключить его к клеммам для батареек, соблюдая полярность.
Колонка может работать на сжиженном газе, то есть от газового баллона, форсунки для подключения приобретаются отдельно.
Сколько стоит подключение? Установка отечественных агрегатов, таких как Астра, Нева, Ладогаз, начинается от 1500 рублей.
| Бренд | Тип подключения | Особенности |
|---|---|---|
| Bosch | Газовое, Электрическое | Высокая энергоэффективность, широкий модельный ряд, интеллектуальные функции |
| Ariston | Газовое, Электрическое | Стильный дизайн, надежность, инновационные технологии нагрева |
| Electrolux | Газовое, Электрическое | Простота использования, долговечность, функции безопасности |
| Astra | Газовое | Компактные размеры, доступная цена, простота монтажа |
Интересные факты
Вот несколько интересных фактов о подключении колонок от брендов Бош, Астра, Электролюкс и Аристон:
-
Интеллектуальные технологии: Многие современные колонки от Бош и Электролюкс оснащены интеллектуальными системами управления, которые позволяют пользователю контролировать температуру и режим работы через мобильные приложения. Это делает использование более удобным и экономичным, так как можно заранее настроить нагрев воды.
-
Энергоэффективность: Колонки Аристон и Астра часто имеют высокие показатели энергоэффективности, что позволяет значительно сократить расходы на электроэнергию. Например, модели с функцией «Эко» могут автоматически регулировать температуру, чтобы минимизировать потребление энергии.
-
Установка и безопасность: При подключении колонок важно учитывать не только технические характеристики, но и требования безопасности. Например, многие производители, включая Бош и Аристон, рекомендуют устанавливать колонки в помещениях с хорошей вентиляцией и использовать специальные предохранительные устройства, чтобы избежать перегрева и утечек газа.

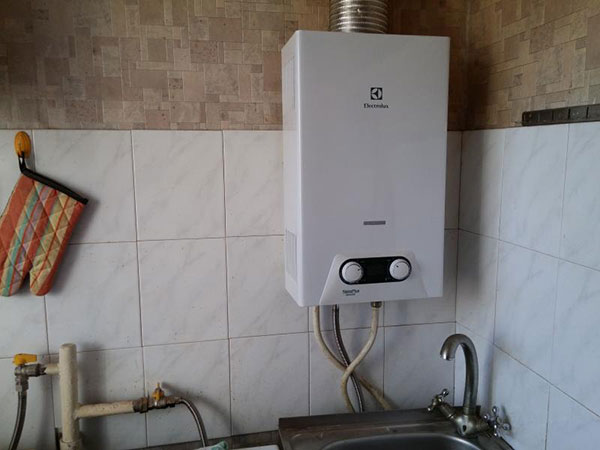

Подключение Электролюкс
Комплектация водонагревателей марки Электролюкс не отличается разнообразием и включает в себя дюбели, крючки и резиновые прокладки, по две единицы каждого элемента.
При установке устройства необходимо учитывать минимальные расстояния: по бокам — не менее 5 см, сверху и снизу — по 15 см, а от передней панели — 30 см. Перед тем как закрепить водонагреватель на стене, следует снять переднюю панель, ручку управления газом и регулятор температуры воды.
Для начала нужно открутить винт, который крепит переднюю часть крышки, и снять кожух. Затем отметьте места для крепежа на стене, просверлите отверстия, вставьте дюбели и крючки, после чего повесьте колонку.
Дымоход следует соединить с патрубком нагревателя (диаметр зависит от модели и может составлять 110 мм или 125 мм) с помощью гофрированной или оцинкованной трубы.
Подключите газовую магистраль с помощью сильфонного шланга или подводки ПВХ TuboFlex к штуцеру нагревателя. При использовании сильфонной трубы необходимо установить диэлектрик, а при применении подводки ПВХ TuboFlex это не требуется, хотя она и стоит дороже. Выбор остается за вами.
Практически все модели Электролюкс (как правильно ими пользоваться, читайте в этой статье) имеют конструкцию, при которой газовый штуцер расположен между входом для холодной и выходом для горячей воды. Поэтому использование жестких соединений для подключения к водопроводу может быть затруднительным, и рекомендуется использовать гибкую подводку. На выходе водной магистрали установите магнитные и солевые фильтры для увеличения срока службы водонагревателя.
После выполнения всех вышеперечисленных действий необходимо проверить герметичность всех соединений: для водных — открыв краны на максимум, для газовых — с помощью мыльного раствора. Если обнаружите утечку, устраните ее.
Вставьте батарейки и проведите настройки. Учтите, что у всех моделей Электролюкс очень чувствительная настройка, поэтому действуйте осторожно.
Также вы можете ознакомиться с процессом подключения газовой колонки Электролюкс модели GWH 265, посмотрев видео:
Данный агрегат предназначен исключительно для магистрального газа и не подходит для сжиженного. Установить Электролюкс можно за 3000—3500 рублей.

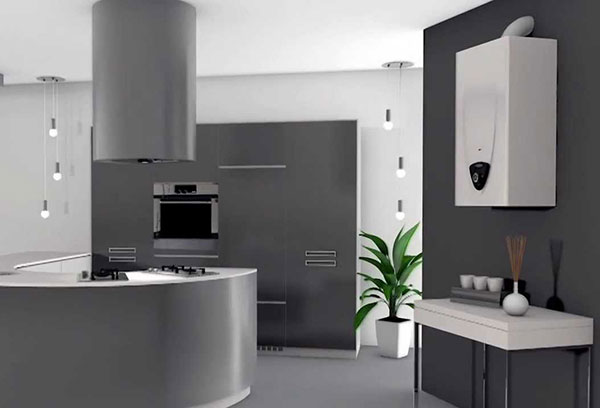

Установка водонагревателя Аристон
Колонка поставляется с комплектом деталей для подключения к газу, включающим один кран, изогнутую втулку для пайки, накидную гайку, резиновую прокладку, два гальванических элемента LR20 1,5 В (один рабочий и один резервный), а также форсунки для подключения к сжиженному газу.
Крепежная система имеет особенность — планку, которая фиксируется на стене с помощью двух сверл. После этого необходимо надеть уплотнительную трубку на два опорных выступа пластины. Затем, потянув на себя, следует извлечь ручку регулятора газа, отвинтить крепления кожуха и снять его. Верхние отверстия каркаса должны быть установлены на опорные выступы крепежной пластины. Важно соблюдать требования производителя, оставляя свободное пространство вокруг устройства не менее 10 см.
Устройство может быть подключено к дымоходу с естественной тягой. Труба дымохода вставляется в патрубок выходного отверстия устройства. Производитель рекомендует предусмотреть емкость для сбора конденсата, образующегося на дымоходе, чтобы он не попадал внутрь колонки.
Для подключения к водопроводу используются гибкие шланги с прокладками. Для продления срока службы рекомендуется установить два фильтра — солевой и магнитный.
При подключении к газовой магистрали необходимо применять регулятор давления. Длина трубопровода между регулятором и водонагревателем не должна превышать двух метров. При использовании сжиженного газа следует применять форсунки, входящие в комплект. Производитель гарантирует правильную работу устройства только при использовании двух баллонов, соединенных параллельно.
После завершения всех соединений важно проверить герметичность стыков: для водных соединений — открыв краны, для газовых — с помощью пенного раствора. При необходимости аккуратно подтяните крепеж. Установите кожух, прикрепите рукоятки и выполните первый запуск. (Как пользоваться газовой колонкой Аристон, читайте в этой статье.)
Можно ли подключить Аристон к сети 220 вольт? Да, это возможно, если подключить блок питания мощностью 3-3,6 вольт к клеммам отсека для батареек или использовать адаптер от телефона.
Стоимость установки Аристона составляет 3000—3300 рублей.
Общие рекомендации по безопасности при подключении колонок
При подключении колонок, таких как Бош, Астра, Электролюкс и Аристон, важно соблюдать определенные меры безопасности, чтобы избежать несчастных случаев и обеспечить надежную работу устройства. Ниже приведены основные рекомендации, которые помогут вам безопасно подключить водонагреватель.
- Изучите инструкцию. Перед началом подключения обязательно ознакомьтесь с руководством пользователя, которое прилагается к колонке. В нем содержатся важные сведения о характеристиках устройства, а также рекомендации по его установке и эксплуатации.
- Проверка электросети. Убедитесь, что электросеть, к которой вы собираетесь подключить колонку, соответствует требованиям устройства. Проверьте напряжение и мощность, чтобы избежать перегрузок и короткого замыкания.
- Заземление. Обязательно выполните заземление устройства. Это защитит вас от электрического удара и предотвратит повреждение оборудования в случае короткого замыкания. Используйте качественные заземляющие провода и соединения.
- Качество трубопроводов. Проверьте состояние водопроводных труб, к которым будет подключена колонка. Убедитесь, что они не имеют повреждений и коррозии, так как это может привести к утечкам и авариям.
- Использование сертифицированных материалов. При подключении колонок используйте только сертифицированные и рекомендованные производителем материалы: трубы, фитинги, соединения и кабели. Это обеспечит надежность и безопасность работы устройства.
- Установка в соответствии с нормами. Убедитесь, что колонка установлена в соответствии с местными строительными нормами и правилами. Это касается как размещения устройства, так и его подключения к водопроводу и электросети.
- Проверка на утечки. После завершения подключения обязательно проверьте все соединения на наличие утечек воды. Для этого можно использовать мыльный раствор, который поможет выявить проблемные места.
- Тестирование работы. После подключения включите колонку и проверьте ее работу. Убедитесь, что она нагревает воду до заданной температуры и функционирует без посторонних шумов и запахов.
- Регулярное обслуживание. Не забывайте о регулярном обслуживании колонки. Это включает в себя чистку, проверку состояния всех соединений и элементов, а также замену фильтров, если это предусмотрено.
Соблюдение этих рекомендаций поможет вам безопасно подключить колонку и продлить срок ее службы. Не пренебрегайте мерами предосторожности и всегда обращайтесь к профессионалам, если у вас возникают сомнения в своих силах.
Вопрос-ответ
Почему не срабатывает микровыключатель на газовой колонке?
Проблемы с микровыключателем происходят из-за подтекания водяного узла. Сальник блока изнашивается, и вода капает на контакты микровыключателя. Симптомы такой поломки имеют следующий вид: газовая колонка то зажигается, то нет. Решается проблема устранением течи водогазового узла и заменой микровыключателя.
Почему не зажигается газовая колонка при включении воды в ванной?
Причины: забилась сетка при входе или выходе воды из газовой колонки. Засорились аэраторы в смесителях. Трубы в связи с износом перестали пропускать минимальное давление воды, которое необходимо для работы колонки.
