Терморегулятор и теплый пол: порядок подключения

Использование терморегулятора позволяет безопасно применять практически любые нагревательные устройства, минимизируя риск их случайного перегрева и, как следствие, поломки. Поэтому корректное подключение системы теплого пола к терморегулятору имеет большое значение для дальнейшей работы, особенно при условии применения качественных материалов и оборудования.

Правильное подключение теплого пола к терморегулятору и электросети является ключевым моментом для обеспечения его эффективной работы и долговечности. Эксперты подчеркивают, что перед началом установки необходимо тщательно изучить инструкцию производителя, так как различные системы могут иметь свои особенности. Важно правильно выбрать терморегулятор, который соответствует мощности и типу теплого пола. При подключении к электросети следует учитывать требования по безопасности, включая использование автоматических выключателей и защитных устройств. Также рекомендуется проводить подключение через профессионалов, чтобы избежать ошибок, которые могут привести к перегреву или короткому замыканию. Правильная схема подключения обеспечит не только комфорт, но и экономию электроэнергии.

Как подключить терморегулятор теплого пола

Где установить регулятор

Выбор места для монтажа терморегулятора зависит от множества факторов, среди которых ключевыми являются:

• Тип устройства. Наиболее популярным вариантом является встраиваемый терморегулятор, однако также можно рассмотреть навесные модели;
• Эргономика. Обычно устройство устанавливают на высоте до 10 см от пола. Если же система теплых полов будет использоваться в качестве основного источника тепла, то терморегулятор следует размещать на высоте не менее 1,5 м;
• Удобство доступа. Рекомендуется устанавливать прибор вблизи входных или межкомнатных дверей, чтобы избежать ситуации, когда расставленная мебель затрудняет доступ к устройству;
• Экономия материалов. Это касается длины электрического провода, который будет проложен от электрощита до места установки терморегулятора.

Интересные факты

Вот несколько интересных фактов о правильном подключении теплого пола к терморегулятору и электросети:

1. Типы терморегуляторов: Существуют два основных типа терморегуляторов для теплого пола: механические и электронные. Механические терморегуляторы просты в использовании и дешевле, но менее точны. Электронные терморегуляторы обеспечивают более точное управление температурой и могут быть программируемыми, что позволяет экономить электроэнергию.

2. Схема подключения: Правильная схема подключения теплого пола включает в себя не только терморегулятор, но и защитный автомат, который предотвращает перегрев и короткое замыкание. Важно также учитывать, что терморегулятор должен быть установлен на высоте, удобной для доступа, но вдали от источников тепла (например, радиаторов) и сквозняков, чтобы избежать неправильных показаний температуры.

3. Сопротивление и мощность: При подключении электрического теплого пола важно учитывать его мощность и сопротивление. Неправильный расчет может привести к перегрузке электросети. Рекомендуется, чтобы мощность теплого пола не превышала 80% от мощности автоматического выключателя, чтобы избежать его срабатывания при запуске системы.

Как подключить терморегулятора теплого пола RTC 91.716

Рассчитываем мощность

Принцип работы теплых электрических полов основан на простом механизме – преобразовании электрической энергии в тепло благодаря сопротивлению проводников. Основной нагрев происходит через плитку или стяжку.

Эти полы способны эффективно отдавать накопленное тепло в окружающее пространство. Их конструкция достаточно проста и обычно включает нагревательный элемент (кабель, мат или пленку), терморегулятор и датчик. Для их полноценной работы потребуется стандартная розетка с переменным током (220В).

Одним из ключевых факторов при выборе типа теплого пола является его мощность, которая определяет как схему подключения, так и необходимость в дополнительных компонентах.

Уровень мощности во многом зависит от следующих аспектов:

• площадь обогреваемой зоны;
• тип обогрева (основной или дополнительный источник тепла);
• назначение помещения (балкон, офис, жилая комната и т.д.)

При проведении расчетов следует учитывать только полезную площадь обогреваемой поверхности, то есть не принимать во внимание участки, занятые мебелью или бытовой техникой. Важно заранее определить расположение каждого нагревательного элемента, так как в дальнейшем изменить это будет невозможно.

Если теплый пол служит основным источником тепла, его полезная площадь должна составлять не менее 70%, иначе эффективность обогрева будет значительно снижена. Минимальная мощность в этом случае должна составлять 150 Вт/м2. Если же теплый пол используется как дополнительный источник тепла, мощность можно уменьшить до 110 Вт/м2.

Как уже упоминалось, мощность также зависит от типа обогреваемого помещения и его этажности. Например, в ванной или кухне мощность может быть несколько ниже, так как люди не проводят в этих комнатах много времени.

Для гостиной, спальни или детской комнаты мощность можно немного увеличить. Также рекомендуется увеличить мощность на 12-15%, если помещение находится на первом этаже здания; в других случаях такое увеличение будет нецелесообразным.

Принцип работы

Работа терморегулятора основана на довольно простом принципе. Когда датчик температуры фиксирует, что температура достигла заданного уровня, термостат прекращает подачу электричества до тех пор, пока температура в помещении не снизится на определенное количество градусов (это значение зависит от установок). После этого процесс нагрева снова запускается.

Иными словами, электрическая цепь устройства остается замкнутой, пока температура ниже необходимой. В этот период происходит нагрев пола. Как только температура достигает установленного значения, термостат срабатывает, и цепь размыкается, что приводит к прекращению обогрева.

Существует три основных типа терморегуляторов:

1. Механический. Это независимое устройство, которое можно использовать как для отопления, так и для охлаждения воздуха. Изменения температуры фиксируются встроенным датчиком. Его работа основана на свойствах биметаллического элемента и газа, который меняет свою форму или объем под воздействием температуры.

   Этот прибор способен контролировать температуру в помещении, но не подходит для измерения температуры самих нагревательных элементов.

2. Электронный. Он функционирует по аналогичному принципу и совместим с любым типом теплого пола. В его конструкцию может входить как выносной датчик, встроенный в поверхность пола, так и воздушный датчик, находящийся в корпусе. Некоторые модели объединяют оба типа.

3. Программируемый. Это более сложное и дорогостоящее устройство. Помимо стандартного набора функций, такой терморегулятор предлагает расширенные настройки, включая различные режимы, такие как защита от детей, а также возможность программирования на определенное время включения.

Таким образом, терморегулятор не только поддерживает комфортную температуру, но и благодаря цикличной работе позволяет значительно экономить электроэнергию.

Схема подключения для каждого типа теплого пола

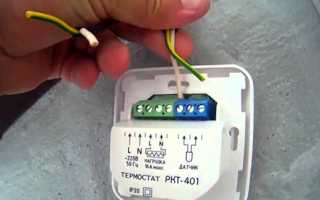

Различия в подключении могут возникать в зависимости от типа теплого пола и способа установки нагревательных элементов. Обычно производители Теплолюкс на корпусе регулятора размещают графическую схему подключения, что значительно облегчает процесс.

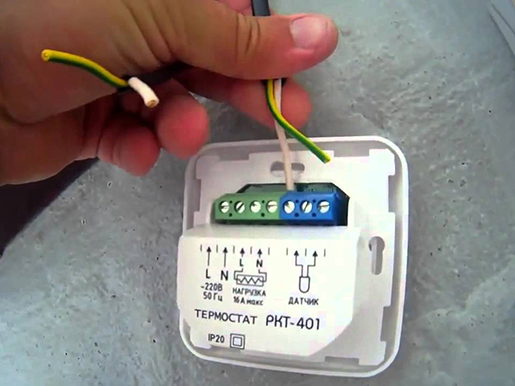

Если такой схемы нет, стандартное подключение выполняется следующим образом:

• первая клемма – фаза сети;
• вторая – ноль;
• третья и четвертая – провода нагревательного элемента;
• пятая – таймер;
• шестая и седьмая – датчик.

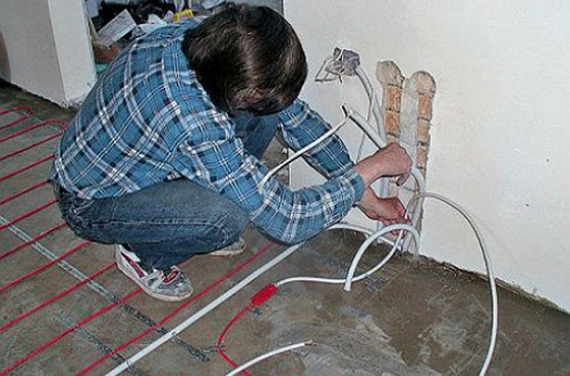

Перед началом подключения необходимо заранее сделать монтажную канавку в стене, где будут размещены две пластиковые трубки. В одну из них будут проходить провода нагревательных элементов, а в другую – термодатчик.

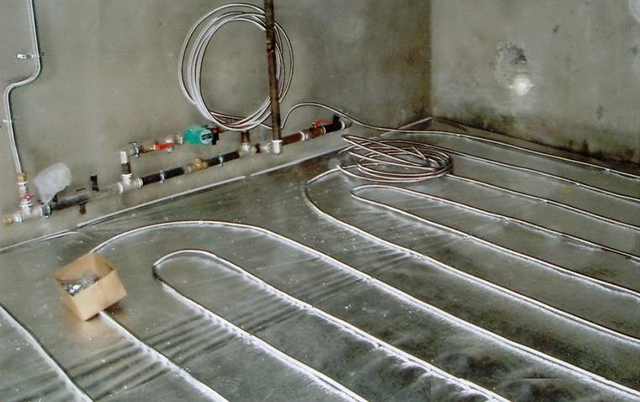

Кабельный пол

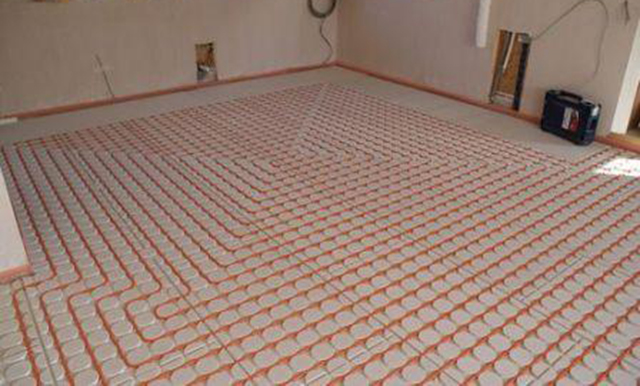

Сначала необходимо выровнять поверхность, после чего вдоль стен устанавливается демпферная лента и монтируется теплоизоляция. Можно ли укладывать кабель на старую, необработанную поверхность? Да, это возможно, но только если под электрическим полом находится отапливаемое помещение.

Перед началом работ к термостату следует провести силовые провода так, чтобы соединительная муфта оказалась в бетонной стяжке.

Затем по всей площади пола укладывается монтажная лента, которая значительно упрощает процесс фиксации нагревательных элементов. Рекомендуется размещать их в форме змейки, при этом важно помнить, что пересечение контуров строго запрещено.

После укладки кабеля его нужно зафиксировать так, чтобы крайние элементы находились на расстоянии не менее 10-12 см от стен или мебели. Затем устанавливается датчик, который помещается в одну из подготовленных пластиковых трубок. При этом расстояние между трубкой с термодатчиком и краем витка кабеля должно составлять около полуметра.

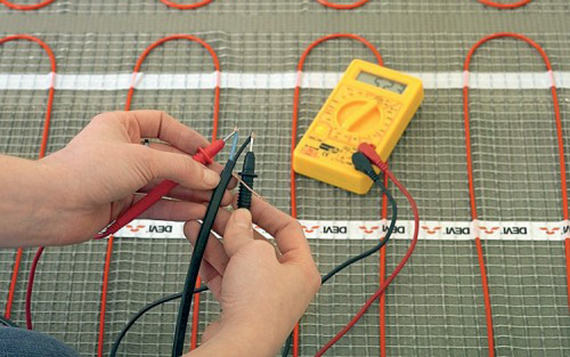

В завершение необходимо протестировать систему, обязательно проверив сопротивление нагревательных элементов. После этого можно приступать к устройству стяжки, которая должна высохнуть естественным образом. Не рекомендуется сразу подключать систему обогрева для сушки, так как это может привести к образованию трещин, снижению прочности и другим деформациям покрытия.

Теплый пол в матах

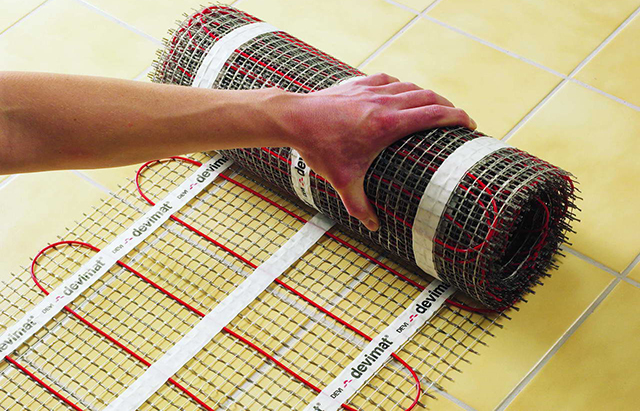

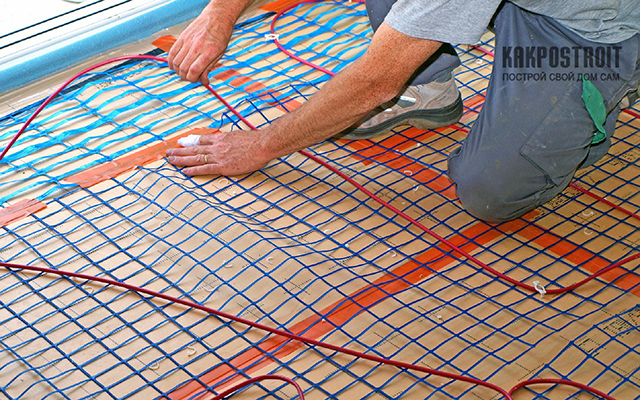

Принцип подключения данного устройства схож с ранее описанным методом, однако имеются некоторые технические различия. Тепловой мат представляет собой нагревательный кабель, закрепленный на специальной пленке с заранее установленным шагом укладки. Поэтому пользователю нужно лишь определить обогреваемую площадь и необходимую мощность.

Кабельная пленка укладывается прямо на черновую поверхность, после чего все это покрывается цементно-бетонной стяжкой или обычным плиточным клеем. После того как раствор высохнет, можно приступать к укладке финишного покрытия. В итоге высота такого «пирога» обычно не превышает двух сантиметров, что делает эту систему теплых полов особенно привлекательной для помещений с низкими потолками.

Однако из-за небольшой толщины конструкции необходимо создать в полу специальную выемку для датчика. Если длины «холодных» проводов оказывается недостаточно, можно использовать кусок мата нужного размера и вырезать из него часть кабеля.

Важно отметить, что в данной системе отсутствует теплоизоляционный слой. Его наличие может привести к перегреву элементов, что, в свою очередь, может вызвать поломку всей системы.

Пленочный пол

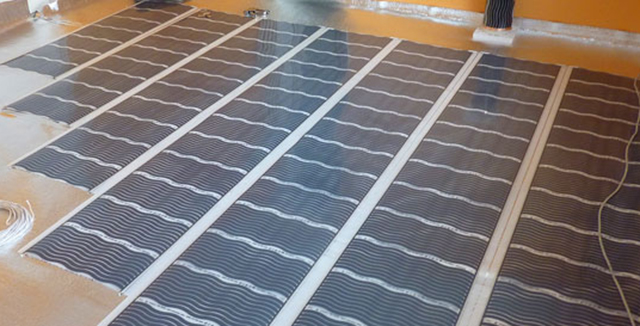

Модели с пленочным покрытием включают в себя нагревательные элементы, такие как карбоновые или биметаллические, которые на этапе производства интегрируются в слой термостойкого материала. К электросети подводятся медные провода, размещенные по краям пленки.

Подключение пленочного пола осуществляется по аналогичной схеме, как и для тепловых матов. Однако есть одно важное отличие – необходимо использовать специальную фольгированную подложку, которая укладывается по всей площади пола. Эта подложка будет отражать инфракрасное излучение и направлять его в обогреваемое пространство.

При установке пленку можно разрезать по специальным маркерам, которые указывает производитель. Обычно они располагаются с интервалом в 30 см. Токопроводящие провода изолируются только с одной стороны, так как с противоположной стороны происходит подключение к силовому кабелю.

Пленочные листы укладываются параллельно друг другу. В конце ряда один из проводов пары следует соединить с соседней полосой, а другой – напрямую подключить к термостату.

Особенности подключения

Каждый тип теплого пола имеет свои особенности, которые влияют на способы его подключения:

• Одножильный кабель. При установке важно правильно расположить все элементы, чтобы оба конца находились как можно ближе к месту установки терморегулятора. Процесс подключения включает следующие шаги:

  провода термодатчика, независимо от полярности, подключаются к соответствующим выходам;

  питающий кабель от розетки (или щитка) подключается к нулю и фазе;

  нагревательный элемент теплого пола соединяется с клеммами силового реле;

  с помощью мультиметра проверяется корректность подключения и тестируется работа теплого пола во всех доступных режимах.

• Двужильный. Подключение осуществляется только с одной стороны, так как в этом варианте имеются две токоведущие жилы. Алгоритм подключения практически идентичен одножильному кабелю.

Мы предлагаем вам посмотреть видео о подключении терморегулятора к теплому полу:

Как подключить регулятор к теплому полу

Безопасность и защита от перегрева

При подключении теплого пола к терморегулятору и электросети важным аспектом является обеспечение безопасности и защита от перегрева. Это необходимо для предотвращения возможных аварийных ситуаций, которые могут возникнуть в результате неправильной установки или эксплуатации системы отопления.

Первым шагом к обеспечению безопасности является правильный выбор терморегулятора. Он должен соответствовать мощности и типу теплого пола. Например, для электрических теплых полов рекомендуется использовать терморегуляторы с функцией защиты от перегрева. Такие устройства автоматически отключают систему при достижении критической температуры, что предотвращает повреждение как самого пола, так и электросети.

Кроме того, важно учитывать, что терморегулятор должен быть установлен в месте, защищенном от прямого воздействия влаги и механических повреждений. Это не только продлит срок службы устройства, но и снизит риск короткого замыкания или других электрических неисправностей.

Следующим важным аспектом является правильная прокладка электрических кабелей. Они должны быть защищены от перегрева, что достигается за счет использования кабелей, соответствующих стандартам и требованиям безопасности. Рекомендуется использовать кабели с изоляцией, способной выдерживать высокие температуры, а также избегать перегибов и натяжений, которые могут привести к повреждению изоляции.

Также стоит обратить внимание на установку защитных устройств, таких как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства помогут предотвратить перегрузку сети и защитят от короткого замыкания. Установка УЗО особенно важна в помещениях с повышенной влажностью, таких как ванные комнаты, где риск поражения электрическим током значительно выше.

Не менее важным является соблюдение правил монтажа теплого пола. Перед укладкой необходимо убедиться, что основание пола ровное и сухое. Неправильная укладка может привести к образованию горячих точек, что в свою очередь может вызвать перегрев и повреждение системы. Также стоит учитывать, что между нагревательными элементами и покрытием пола должна быть установлена теплоизоляция, что поможет избежать потерь тепла и перегрева системы.

Наконец, регулярное техническое обслуживание системы также играет важную роль в обеспечении безопасности. Рекомендуется периодически проверять состояние терморегулятора, кабелей и самого теплого пола на наличие повреждений или износа. Это позволит своевременно выявить и устранить возможные проблемы, что значительно повысит уровень безопасности эксплуатации системы.

Вопрос-ответ

Как правильно подключить теплый пол к терморегулятору?

Подключение теплого пола. Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

Что будет, если перепутать фазу и ноль на терморегуляторе?

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что, естественно, не безопасно.

Можно ли подключить теплый пол напрямую к розетке?

НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем.

Куда подключается электрический теплый пол?

Теплые полы, будь то кабельные или пленочные, обязательно подключаются к электричеству через терморегулятор, который и осуществляет включение или отключение греющих элементов. В качестве образца был взят терморегулятор RTC 89.716.

Советы

СОВЕТ №1

Перед началом подключения теплого пола к терморегулятору и электросети, обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок и обеспечит правильную установку системы.

СОВЕТ №2

Убедитесь, что выбранный терморегулятор совместим с вашим типом теплого пола (водяной или электрический). Неправильный выбор может привести к неэффективной работе системы или даже к ее повреждению.

СОВЕТ №3

При подключении теплого пола к электросети используйте автоматические выключатели и защитные устройства, такие как УЗО (устройство защитного отключения). Это обеспечит безопасность эксплуатации и защитит от коротких замыканий.

СОВЕТ №4

Перед окончательной установкой проверьте работоспособность системы. Включите теплый пол на несколько минут и убедитесь, что терморегулятор корректно реагирует на изменения температуры и работает без сбоев.
