Регулировка доводчика двери по силе закрывания обеспечивает плавное и безопасное закрытие, предотвращая резкое захлопывание и повреждения. В статье рассмотрим основные виды доводчиков, их принципы работы и предложим пошаговую инструкцию по регулировке силы закрывания. Правильная настройка увеличит срок службы двери и повысит комфорт и безопасность в доме или офисе.

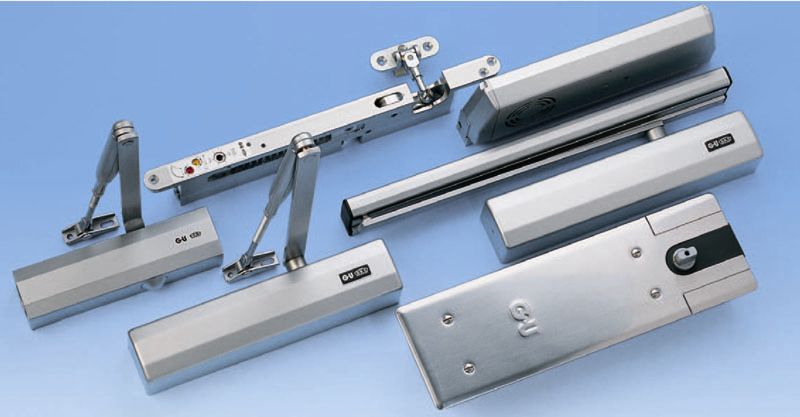

Виды доводчиков

Механизмы предназначены для обеспечения плавного открытия и закрытия дверей с возможностью регулировки усилия и скорости, а также для создания паузы в открытом состоянии, что облегчает проход людям с ограниченными возможностями. Такие характеристики работы дверей предотвращают удары и поломки механизмов, вызванные избыточными механическими нагрузками. Для выполнения этих функций требуется энергия, которая накапливается в процессе открытия дверного полотна. Мы подробнее рассмотрим принцип работы механизмов чуть ниже, а сейчас давайте ознакомимся с их разновидностями.

Таблица. Виды доводчиков двери

При покупке любых механизмов важно помнить простую истину: чем проще устройство, тем оно надежнее. Это аксиома для всех инженерных решений, и стоит учитывать ее при принятии окончательного решения.

Регулировка доводчика двери по силе закрывания является важной процедурой, которая позволяет обеспечить комфортное и безопасное использование дверей. Эксперты рекомендуют начинать с изучения инструкции производителя, так как различные модели могут иметь свои особенности. В большинстве случаев регулировка осуществляется с помощью специальных винтов, расположенных на корпусе доводчика. При этом важно учитывать, что слишком сильное закрывание может привести к повреждению двери или ее фурнитуры, а слишком слабое – к неполному закрытию. Специалисты советуют проводить регулировку постепенно, проверяя работу доводчика после каждого изменения. Также стоит обратить внимание на состояние дверной рамы и петель, так как они могут влиять на эффективность работы доводчика. Правильная настройка не только продлевает срок службы механизма, но и повышает уровень безопасности в помещении.

https://youtube.com/watch?v=zQ2-EWpOrPw

Цены на доводчики для дверей

Доводчики для дверей

Интересные факты

Вот несколько интересных фактов о регулировке доводчиков дверей по силе закрывания:

1. Принцип работы доводчика: Доводчики дверей работают на основе гидравлического или пневматического механизма. Они обеспечивают плавное и бесшумное закрывание двери, предотвращая её резкое захлопывание. Регулировка силы закрывания позволяет адаптировать работу доводчика под различные условия эксплуатации и типы дверей.

2. Регулировка в зависимости от веса двери: Сила закрывания доводчика должна соответствовать весу и размеру двери. Например, для тяжелых дверей требуется более мощный доводчик, который можно настроить на более высокую силу закрывания. Неправильная настройка может привести к быстрому износу механизма или повреждению двери и дверной коробки.

3. Безопасность и комфорт: Правильная регулировка доводчика не только продлевает срок службы двери, но и обеспечивает безопасность. Слишком сильное закрывание может привести к травмам, особенно в домах с детьми или пожилыми людьми. Оптимальная настройка позволяет избежать таких ситуаций, обеспечивая комфортное и безопасное использование дверей.

https://youtube.com/watch?v=7k3lR3VKyAs

Типы доводчиков по способу монтажа

Механизмы могут устанавливаться в различных местах, и пользователи самостоятельно выбирают наиболее подходящий для себя вариант.

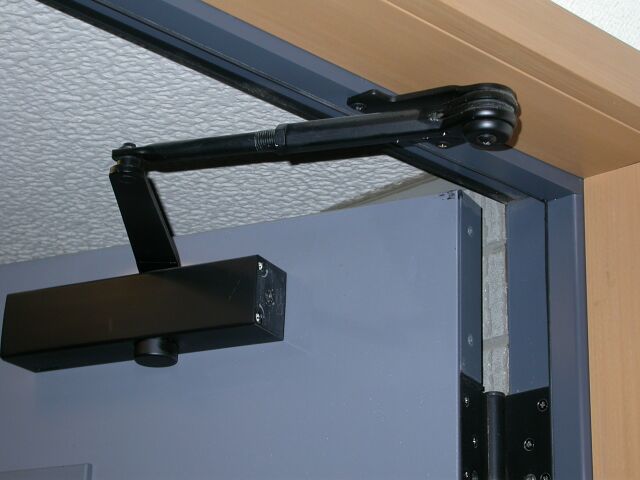

1. Накладные доводчики. Это одни из самых популярных механизмов универсального применения, которые можно устанавливать как на входные, так и на межкомнатные двери. Они монтируются в верхней части дверного полотна и закрываются декоративной крышкой. Такие доводчики имеют несколько важных параметров регулировки, что делает их использование более удобным.
2. Напольные. Эти механизмы предназначены исключительно для стеклянных дверей. Они имеют компактные размеры, а закрытие осуществляется с помощью пружины. Дополнительные возможности регулировки отсутствуют.
3. Скрытые. По своим размерам такие механизмы занимают промежуточное положение. Устройство устанавливается внутри дверного полотна, что значительно усложняет процесс монтажа. Скрытые доводчики рекомендуется устанавливать только на сплошные деревянные двери, так как каркасные не подходят. При выдалбливании отверстия для механизма значительно снижается прочность деревянных реек, что может привести к деформации полотна.

Устройство механизма доводчика

Не понимая устройства и принципа работы механизмов очень сложно правильно выполнять регулировки. Для того чтобы предвидеть, к каким последствиям приводит неквалифицированное вмешательство в заводские регулировки, надо ознакомиться с назначением каждого элемента доводчика.

1. Зубчатая шестерня. Главный элемент механизма, изготавливается из прочных легированных сталей, поверхность закаляется токами высокой частоты. Входит в зацепление с поршнем доводчика. По высоте регулируется специальным винтом, в верхней части к шестерне прикреплена металлическая рейка для передачи усилий.
2. Поршень. Совершает внутри корпуса возвратно-поступательные движения, одновременно или поочередно закрывает/открывает технологические отверстия перетока масла. Одна часть поршня упирается о пружину. Поршень имеет идеально отшлифованные поверхности, скользящие по цилиндру. Во время движения зубья поршня вращают зубчатую шестерню, управляющую положением и режимом движения дверей, а масло перетекает из одной полости в другую.
3. Регулятор скорости. Специальный винт с масляным сальником, установлен в корпусе на резьбе. При закручивании уменьшается технологическое отверстие перетока масла, изменение объема происходит медленнее. Дверь открывается с трудом, угловая скорость заметно уменьшается.
4. Регулятор плавности хода. Не доходя до конца цилиндра поршень закрывает отверстие, отвечающее за скорость закрытия дверей и открывает следующее, отвечающее за плавность хода при касании с дверной коробкой. Принцип регулирования не отличается от вышеописанного, только закручивать/откручивать надо другой болтик. Изменение скорости закрывания происходит перед самым закрытием дверного полотна.
5. Система защиты. С двух сторон поршень имеет шариковые клапаны, их пружины рассчитываются по максимальным усилиям. Если на двери воздействуют критические нагрузки, не предусмотренные рекомендациями по эксплуатации, то срабатывают предохранительные клапаны и масло перетекает с одной части механизма в другую. За счет этого минимизируется вероятность механических поломок шестерней и рычагов, доводчик не отрывается от дверного полотна.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим одну модель механизмов. Изучив алгоритм работы, вы сможете настраивать и другие виды, так как принципиальные отличия в устройстве отсутствуют, различия касаются лишь внешнего вида.

Шаг 1. Удалите декоративную крышку корпуса. Она крепится защелками, и для ее снятия достаточно потянуть на себя.

Шаг 2. Настройте длинную тягу, которая должна находиться строго параллельно каналу. Регулировка выполняется в несколько этапов.

1. Ослабьте винт крепления тяги на один-два оборота. Он находится в нижней части корпуса и откручивается с помощью шестигранного ключа.
2. Нажмите на тягу, она поднимется над корпусом. Максимальная высота не должна превышать 14 мм, иначе увеличатся сгибающие усилия, и шлицевая часть может выйти из зацепления. Устройство не предназначено для длительной работы под критическими нагрузками, поэтому соблюдайте рекомендацию по высоте.
3. Проверьте положение тяги: она должна быть параллельна плоскости канала. Если все в порядке, крепко закрутите нижний винт фиксации.

Практический совет. Для лучшего дожима установите тягу под углом около 8° к каналу. Это положение дополнительно сжимает пружину, создавая постоянное усилие на дверное полотно.

Шаг 3. Присоедините тягу к скользящему каналу. Для этого нажмите на нее, поверните на 8°, и зацепите вырез за технологический выступ. Закрутите винт фиксации с помощью шестигранного ключа. Проверьте работу дверей: если они сильно ударяются о коробку, потребуется дополнительная регулировка.

Шаг 4. Настройте скорость закрывания полотна с помощью винта «С». При его закручивании или откручивании изменяется пропускная способность отверстия. В нижней части винта находится клапан, который регулирует степень перекрытия отверстия. Добейтесь необходимой скорости, возможно, потребуется несколько попыток для достижения желаемого результата.

Шаг 5. С помощью клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр помогает избежать громких хлопков полотна, снижает нагрузку на замок и увеличивает срок службы элементов. Конечная скорость закрывания должна быть примерно в два раза меньше основной.

Шаг 6. Усилие для открытия регулируется нижним клапаном «В». Этот тормоз предотвращает открытие дверей от сквозняков, животных и маленьких детей. Кроме того, тормоз ограничивает максимальное открытие, предотвращая резкие ударные нагрузки на механизм.

Шаг 7. Современные устройства обладают важной функцией – задержкой закрывания. Двери некоторое время остаются открытыми, что позволяет людям на инвалидных колясках, родителям с маленькими детьми и пожилым людям спокойно заходить. Регулировка осуществляется клапаном «D». Настройте необходимую задержку закрывания, изменяя размер проходного отверстия: чем меньше его площадь, тем меньше масла оно пропускает, тем дольше задержка.

Шаг 8. Настройте усилие закрывания. Часто бывает, что при закрывании полотна доводчиком дверной замок не защелкивается.

Важно. Перед регулировкой проверьте работоспособность дверного замка. Проблемы с закрытием могут возникать из-за его неисправностей.

Усилие закрывания регулируется с помощью большой пружины, которая сжимается специальным винтом.

Еще раз проверьте все настройки. Если вы удовлетворены работой доводчика, установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик будет долго работать в заданных режимах.

Во время регулировки никогда не откручивайте винты полностью. Как уже упоминалось, механизм заполнен маслом, и при выкручивании винтов оно вытечет. Заправить масло без воздуха очень сложно. Если воздух попадет, работа доводчика станет непредсказуемой: двери могут неожиданно замедляться или ускоряться, и алгоритм движений будет меняться. Простые регулировки не помогут исправить ситуацию.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

1. Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.
2. Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.
3. Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.
4. Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

Узнайте, как отремонтировать дверную ручку металлической двери своими руками, в специальной статье на нашем портале.

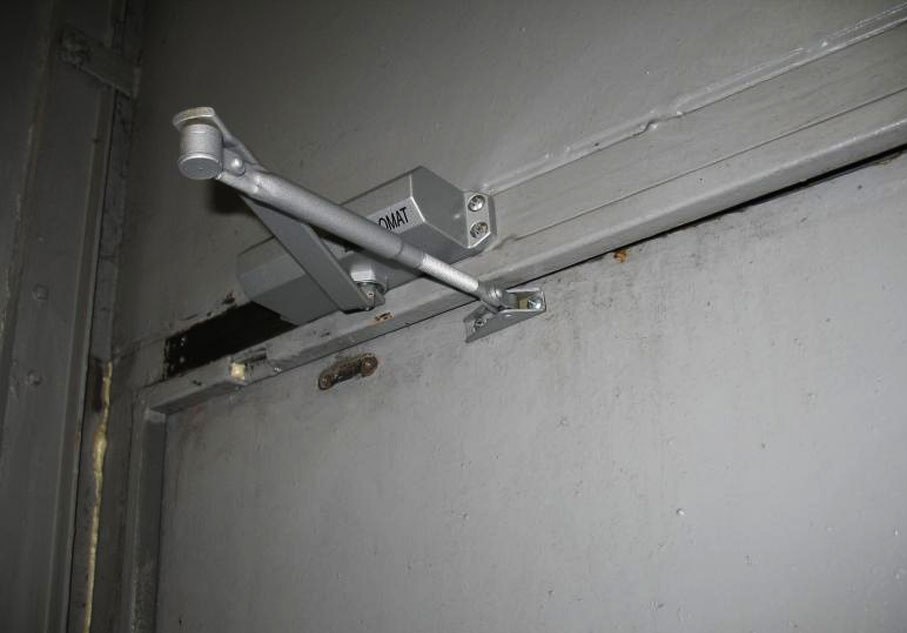

Последствия неправильной эксплуатации

Хотя качественные устройства обладают высокими показателями прочности, они иногда могут выходить из строя раньше срока.

1. Механические повреждения доводчика: деформация штанг и сбои в работе поршня. Эти неисправности возникают из-за неправильного использования дверей и чрезмерного физического воздействия на их полотна.
2. В некоторых случаях в механизмах применяется масло, не предназначенное для работы при низких температурах. Это приводит к резкому увеличению вязкости, и двери начинают открываться и закрываться с трудом, требуя значительных усилий.
3. Проблемы с герметичностью и утечка масла. Сальники не выдерживают давления и могут прорываться. В процессе эксплуатации дверей масло постепенно вытекает, и его место занимает воздух. Это не только ухудшает внешний вид дверей, но и негативно сказывается на работе доводчика.
4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не способны выдерживать большие нагрузки, что со временем приводит к расшатыванию элементов дверной коробки и падению корпуса механизма, что может иметь серьезные последствия.

Важно помнить, что срок службы доводчика во многом зависит от пользователей. Соблюдение рекомендаций производителей позволяет избежать неожиданных проблем.

Цены на входные двери

Двери входные

Видео – Регулировка доводчика двери по силе закрывания

Хорошо настроенный доводчик предотвращает случайное открытие дверей, уменьшает шум при их закрытии и предотвращает провисание полотна. Качественный замок обеспечивает безопасность и защищает от несанкционированного доступа в ваше жилище. Однако ни замок, ни доводчик не способны защитить входную дверь от замерзания. Узнать, как утеплить металлическую дверь и какие материалы для этого потребуются, вы можете на нашем сайте.

https://youtube.com/watch?v=bM3-n5uj8ao

Частые ошибки при регулировке доводчика

Регулировка доводчика двери может показаться простой задачей, однако многие пользователи сталкиваются с распространенными ошибками, которые могут привести к неправильной работе устройства. Важно понимать, что доводчик двери отвечает за плавное и безопасное закрытие двери, и его неправильная настройка может вызвать не только дискомфорт, но и повреждение двери или дверной коробки.

Одной из самых частых ошибок является игнорирование инструкции производителя. Каждый доводчик имеет свои особенности и рекомендации по настройке, и пренебрежение ими может привести к неправильной регулировке. Перед началом работы обязательно ознакомьтесь с документацией, чтобы избежать ненужных проблем.

Еще одной распространенной ошибкой является неправильная оценка силы закрывания. Многие пользователи пытаются настроить доводчик на максимальную силу, не учитывая, что это может привести к резкому закрытию двери. Важно найти баланс между достаточной силой закрывания и плавностью движения. Рекомендуется начинать с минимальной настройки и постепенно увеличивать силу, пока не будет достигнут желаемый результат.

Также стоит обратить внимание на положение доводчика. Неправильная установка может значительно усложнить процесс регулировки. Убедитесь, что доводчик установлен в соответствии с рекомендациями производителя, и что все крепления надежно зафиксированы. Если доводчик установлен под неправильным углом, это может повлиять на его работу и привести к необходимости повторной регулировки.

Не стоит забывать и о регулярной проверке состояния доводчика. Со временем механизмы могут изнашиваться, что также может повлиять на силу закрывания. Если вы заметили, что дверь стала закрываться слишком быстро или медленно, возможно, пришло время для обслуживания или замены доводчика.

Наконец, важно помнить о том, что регулировка доводчика – это не разовая процедура. С течением времени и в зависимости от условий эксплуатации может потребоваться повторная настройка. Регулярно проверяйте работу доводчика и при необходимости вносите корректировки, чтобы обеспечить его оптимальную работу.

Вопрос-ответ

Как определить, нужно ли регулировать доводчик двери?

Если дверь закрывается слишком быстро, с сильным ударом, или наоборот, закрывается слишком медленно и заедает, это может быть признаком необходимости регулировки доводчика. Также стоит обратить внимание на шумы при закрывании и возможные заедания двери.

Какие инструменты понадобятся для регулировки доводчика двери?

Для регулировки доводчика обычно потребуется отвертка (плоская или крестовая, в зависимости от типа винтов), возможно, шестигранный ключ, а также уровень для проверки правильного положения двери. В некоторых случаях может понадобиться смазка для механизмов.

Как правильно отрегулировать силу закрывания доводчика?

Сначала найдите регулировочные винты на корпусе доводчика. Обычно их два: один отвечает за скорость закрывания, а другой — за силу закрывания. Поверните винт по часовой стрелке для увеличения силы закрывания или против — для уменьшения. После регулировки проверьте работу двери и при необходимости повторите процесс.

Советы

СОВЕТ №1

Перед началом регулировки доводчика двери обязательно ознакомьтесь с инструкцией производителя. В ней могут быть указаны специфические рекомендации и параметры, которые помогут вам правильно настроить устройство.

СОВЕТ №2

Используйте отвертку или другой подходящий инструмент для регулировки. Обычно на доводчиках есть специальные винты, которые позволяют изменять силу закрывания. Поворачивайте их медленно и постепенно, чтобы избежать резких изменений.

СОВЕТ №3

Проверяйте работу доводчика после каждой регулировки. Закрывайте дверь несколько раз, чтобы убедиться, что она закрывается плавно и без лишнего усилия. Если необходимо, повторите процесс настройки до достижения желаемого результата.

СОВЕТ №4

Не забывайте о безопасности. При работе с доводчиками двери следите за тем, чтобы ваши руки и другие части тела не находились в зоне закрытия двери, чтобы избежать травм.
