Тепловые насосы становятся популярным решением для отопления домов, особенно в мягкие зимы. В статье рассмотрим разновидности тепловых насосов, их принцип работы и особенности эксплуатации, что поможет вам сделать осознанный выбор. Узнаете о лучших моделях для отопления небольших домов, а также о доступных вариантах, их характеристиках, преимуществах и недостатках. Эта информация будет полезна как новичкам, так и опытным пользователям, стремящимся оптимизировать свои системы отопления.

Что такое тепловой насос

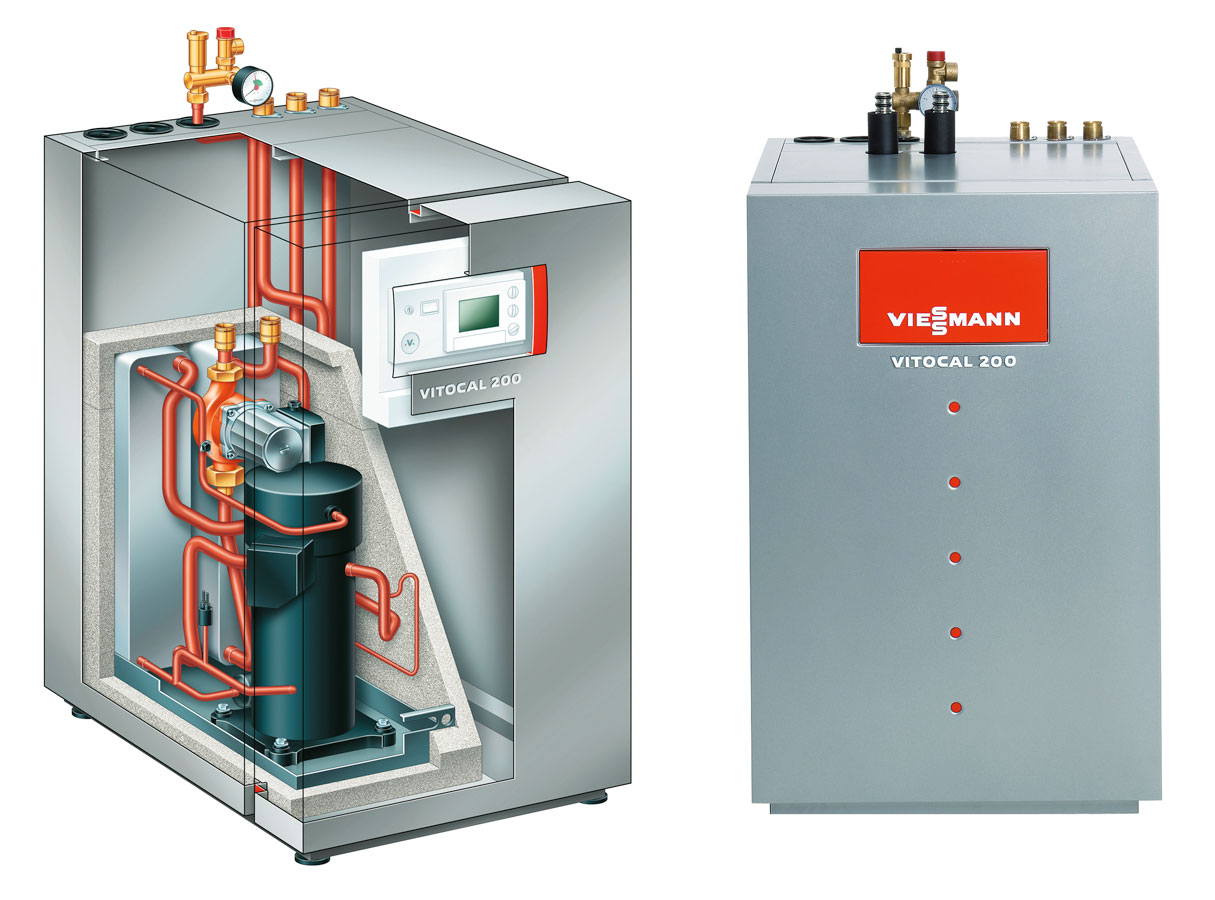

Что такое тепловой насос для обогрева хозяйственных построек, домов и бань? Это устройство, использующее парокомпрессионный принцип для переноса тепла от источников с низкой температурой к тем, которые имеют высокую температуру. Процесс передачи тепла осуществляется за счет конденсации и испарения хладагента, который чаще всего представлен фреоном, циркулирующим в замкнутом контуре. Электрическая энергия обеспечивает эту принудительную циркуляцию, не расходуя важный ресурс на другие функции теплового насоса.

Принцип работы теплового насоса основан на цикле Карно, который также лежит в основе работы домашних холодильников. Таким образом, привычный холодильник на вашей кухне можно рассматривать как тепловой насос. Когда в него помещаются продукты, даже холодные, которые имеют более высокую температуру по сравнению с внутренней камерой, по закону сохранения энергии происходит следующее: выделяемое от продуктов тепло не уходит, и температура внутри холодильника не должна повышаться. Поэтому излишки тепла выводятся через радиаторную решетку, тем самым прогревая воздух на кухне.

Чем больше продуктов помещается в холодильник, тем больше тепла они отдают. Самым простым примером теплового насоса можно считать обычный холодильник, открытый на улице с распахнутой дверцей, при этом радиатор должен находиться в помещении. Конечно, описанный принцип не охватывает всю тему полностью. В дальнейшем будет представлена более полная информация о работе тепловых насосов с высоким коэффициентом полезного действия, которые выполняют иные функции.

Эксперты отмечают, что тепловые насосы становятся все более популярными благодаря своей энергоэффективности и экологичности. Существует несколько основных разновидностей тепловых насосов: воздух-воздух, воздух-вода, вода-вода и геотермальные. Каждый из них имеет свои особенности и подходит для различных условий эксплуатации. Принцип работы основан на переносе тепла из одного источника в другой, что позволяет использовать низкопотенциальное тепло для обогрева помещений или подогрева воды. Важно учитывать, что эффективность теплового насоса зависит от температуры окружающей среды и качества теплоизоляции здания. Эксперты рекомендуют проводить регулярное техническое обслуживание для обеспечения надежной работы и продления срока службы оборудования.

Есть ли польза от ноу-хау с приставкой «эко»?

Именно с приставкой «эко» на международном рынке представлены тепловые насосы для отопления. Однако прежде чем углубляться в эту тему, стоит выяснить, насколько нова эта технология для российских потребителей. В странах Запада и Японии тепловые насосы уже давно зарекомендовали себя и пользуются популярностью. В России же они появились относительно недавно. Конечно, в Советском Союзе существовали свои разработки подобных систем, но до обычного гражданина они не дошли по различным причинам.

Тем не менее, данная статья не об этом. Здесь представлено краткое изложение основных преимуществ и недостатков, на основе которых можно принять решение о покупке или же игнорировании данного продукта.

Интересные факты

Вот несколько интересных фактов о тепловых насосах:

1. Разнообразие источников тепла: Тепловые насосы могут использовать различные источники тепла, включая воздух, воду и землю. Например, воздушные тепловые насосы извлекают тепло из наружного воздуха, даже при отрицательных температурах, благодаря специальным хладагентам, которые могут испаряться при низких температурах. Геотермальные насосы, в свою очередь, используют стабильную температуру земли на глубине, что делает их особенно эффективными.

2. Энергоэффективность: Тепловые насосы могут быть очень эффективными, обеспечивая до 4-5 единиц тепла на каждую единицу потребляемой электроэнергии. Это означает, что они могут достигать коэффициента производительности (COP) выше 4, что делает их более экологически чистым и экономически выгодным вариантом по сравнению с традиционными системами отопления, такими как газовые котлы.

3. Многофункциональность: Многие тепловые насосы не только обогревают помещения, но и могут использоваться для охлаждения в летний период. Это достигается путем реверсирования цикла работы насоса, что позволяет ему забирать тепло из помещений и отдавать его наружу. Таким образом, один и тот же прибор может выполнять функции как обогревателя, так и кондиционера, что делает его универсальным решением для климат-контроля в доме.

Достоинства

1. Возможность снизить расходы на энергоснабжение. Цены на все виды топлива продолжают расти, а тепловые насосы позволяют получать больше тепла за меньшие деньги.

2. Эта технология значительно способствует реализации проектов экопоселений, расположенных вдали от газовых трубопроводов. Однако это не является единственным ее преимуществом. Установка окупается и в других регионах, где доступны альтернативные источники энергии. В качестве источников тепла используются природные элементы и ландшафт: воздух, почва, вода и солнечная энергия.

3. Реверсивные агрегаты обеспечивают тепло зимой и прохладу летом. Однако не все модели обладают этой функцией.

4. Компрессор, внешние устройства и другие компоненты системы спроектированы для длительной эксплуатации. При правильном использовании они могут служить до 50 лет без необходимости в серьезном ремонте или замене основных частей.

5. Как и многие другие устройства, тепловые насосы могут работать без подключения к центральной электросети. Энергия может поступать от солнечных панелей, ветряков, бензиновых или дизельных генераторов и других источников.

6. Простота в использовании и низкие затраты на техническое обслуживание.

7. Непрерывный рабочий цикл возможен при температурах до -15°C.

8. Тепловые насосы представляют собой полностью автоматизированные системы с высоким уровнем экологичности.

В заключение, подчеркивая ключевые преимущества системы, стоит отметить экономию электроэнергии. Тепловые насосы уступают солнечным коллекторам, так как им не требуется электричество для работы.

Однако они превосходят электрокотлы по показателям теплоотдачи, особенно по разнице между «входом» и «выходом», что свидетельствует о высоком коэффициенте полезного действия. Существует множество параметров для расчета, и большинство из них относятся к сложным биосферным системам.

Недостатки

1. Высокая стоимость тепловых насосов, а также затраты на их установку могут оказаться значительными. В результате, срок окупаемости может затянуться на длительный период, по словам специалистов, это может составлять около 7 лет.

2. Ограниченная работоспособность при низких температурах. Тепловые насосы функционируют при температуре не ниже -20°C. В таких случаях возникает необходимость либо приобретения дополнительного теплогенератора, либо подключения уже имеющегося. Сплит-системы в этом контексте называют бивалентными.

3. Негативное влияние на анаэробные микроорганизмы, обитающие в почве, может привести к их полному уничтожению.

4. Требуется наличие трехфазной сети для обеспечения стабильного электроснабжения оборудования.

Это не самый оптимальный вариант с точки зрения экономии энергии и первоначальных затрат. Перед тем как принять решение о выборе системы, важно иметь четкое представление о сроках ее окупаемости. Существуют более дорогие модели тепловых насосов, которые могут работать при температуре до -35°C, что, в свою очередь, увеличивает срок возврата инвестиций. Было бы полезно провести практические расчеты, чтобы понять, сколько будет стоить такая система и какие расходы потребуются на ее установку. Например, стоит рассмотреть возможность тестового внедрения геотермальных систем, что лучше всего сделать в рамках нескольких хозяйств. Существует множество нюансов, и само устройство имеет потенциал для дальнейшего совершенствования. Возможно, частично решить проблему смогут тепловые насосы отечественного производства, которые, по крайней мере, стоят дешевле своих западных аналогов.

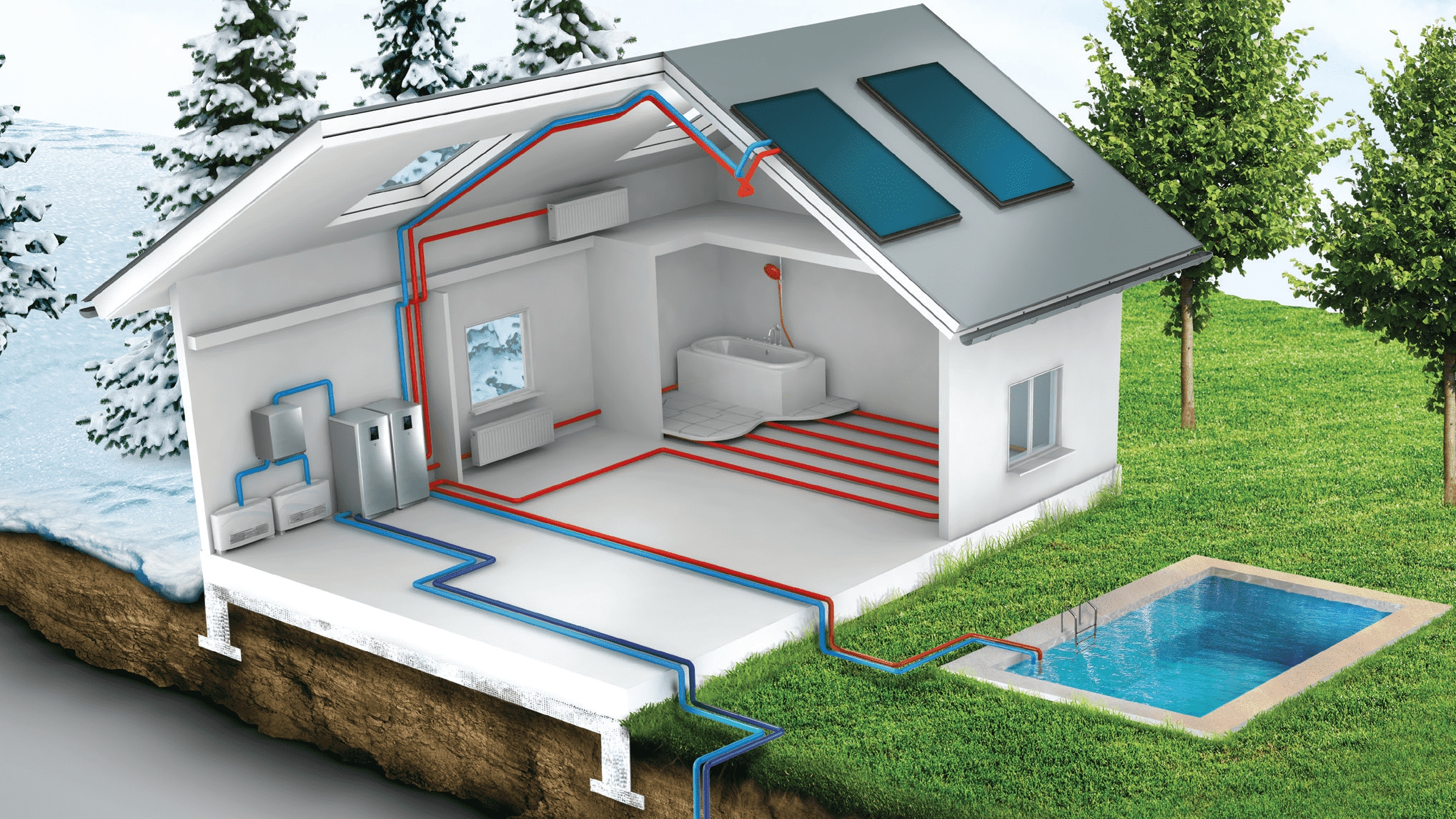

Отопление дома воздушный тепловой насос (воздух-вода).

Работа теплонасоса

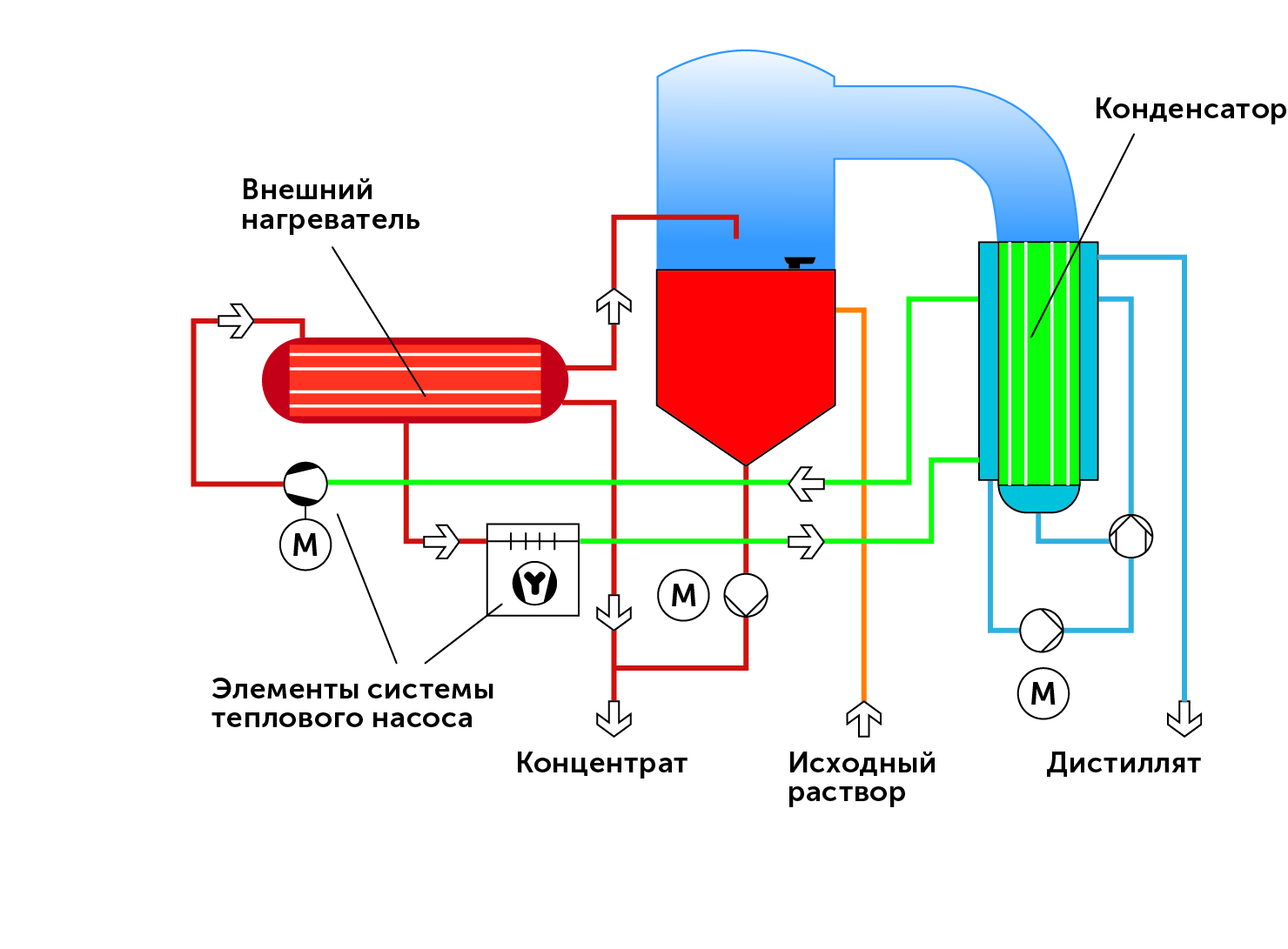

Как функционирует тепловой насос? На этот вопрос мы ответим в краткой форме. Прежде всего, основой любого устройства является его конструкция. Искомый прибор представляет собой замкнутый трубопроводный контур, который включает в себя испаритель, конденсатор, расширительный клапан, снижающий давление, и компрессор, повышающий его.

Газ фреон перемещается по трубам, и в данном случае используется фреон R410A, который начинает кипеть при температуре -48,5°C.

Особенность работы системы с этим фреоном заключается в том, что в холодной части контура он находится в жидком состоянии, а в теплой – в газообразном. Более подробно процесс перемещения газа по системе выглядит следующим образом:

1. Сжатый компрессором, фреон нагревается и продолжает свое движение к конденсатору, который также выполняет функцию теплообменника.
2. В конденсаторе происходит передача тепла от хладагента к теплоприемнику (обычно это вода) в реверсной трубопроводной системе, которая служит отопительной системой дома.
3. После передачи тепловой энергии фреон остывает и вновь становится жидким. В то же время разогретый теплоприемник начинает циркулировать по системе горячего отопления и водоснабжения.
4. Пройдя через расширительный клапан (редуктор), газ в жидком состоянии попадает в испаритель, что завершает цикл.

Этот процесс характерен для всех типов тепловых насосов. Конкретно речь идет о части общей схемы, находящейся внутри помещения и взаимодействующей с внешней структурой, которая варьируется в зависимости от источников отопления. А именно:

• для аэротермальных – воздух;
• для геотермальных – грунт (с использованием «рассола») или грунтовые воды;
• для гидротермальных – водоемы или другие скважины (последние также относятся ко второму типу).

Возвращаясь к принципу работы холодильника, который не имеет реверса, как и кондиционер, способный как охлаждать, так и обогревать помещение. В этом случае модели тепловых насосов, работающие в двух режимах (лето/зима), в жаркое время года функционируют как обычные кондиционеры. Понижение температуры обеспечивается за счет переноса «тепла» из внутреннего помещения в теплоноситель, а не из наружного воздуха. Кстати, если говорить о типах, то воздушные тепловые насосы можно рассматривать как канальные полупромышленные кондиционеры.

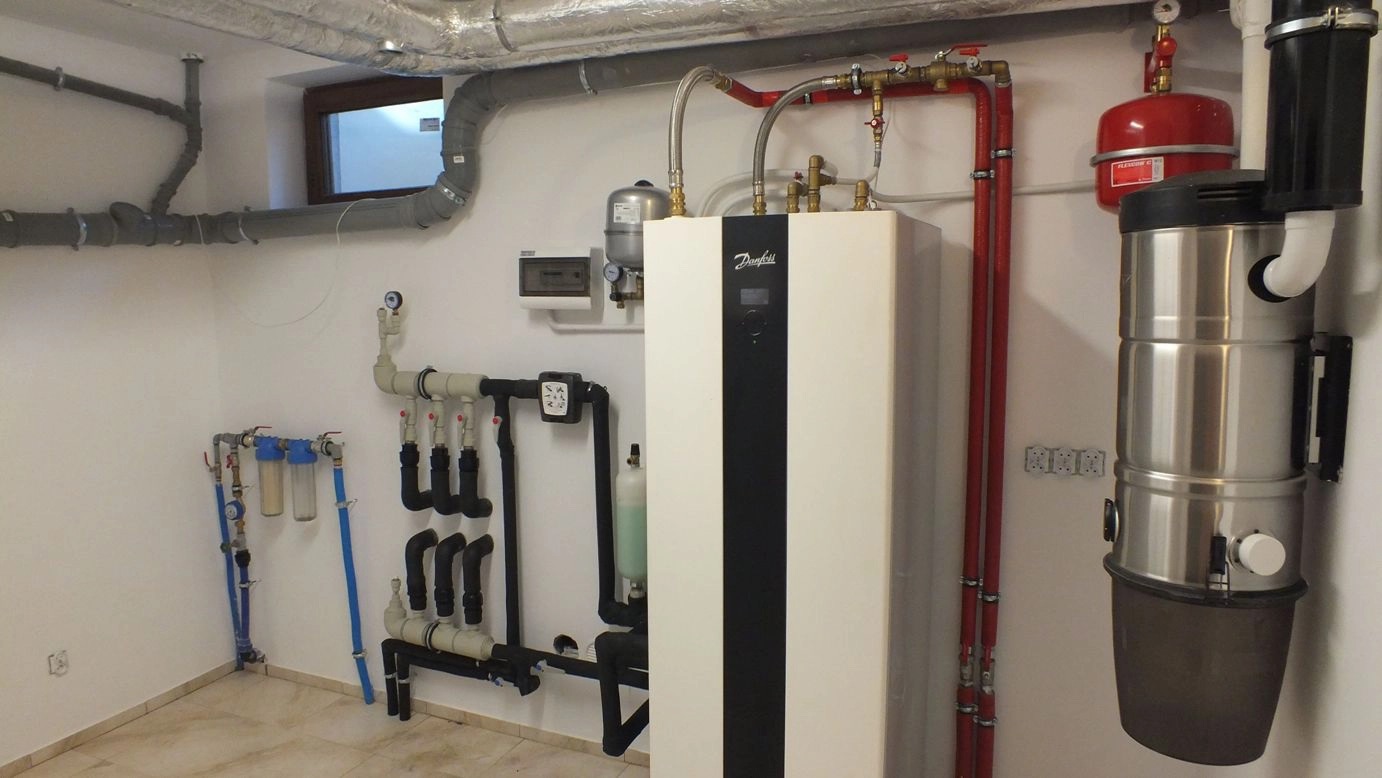

Отопление частного дома тепловым насосом ATMOTERM PF-030

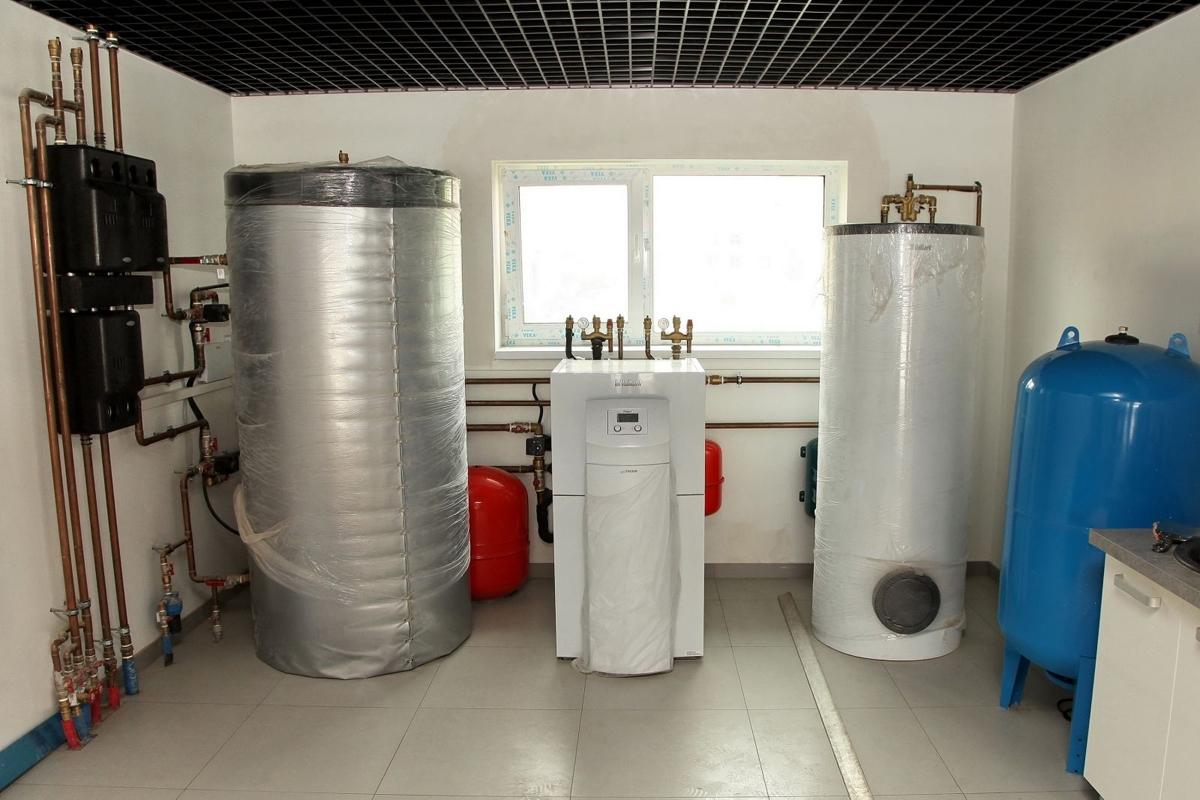

Конструктивные особенности тепловых насосов

Тепловые насосы, предназначенные для обогрева частных домов, бывают разных типов. К ним относятся:

Системы с открытым циклом. Эти устройства устанавливают в тех случаях, когда дом находится вблизи водоема. Вода, используемая в качестве теплоносителя, поступает в открытый контур, проходит полный цикл, остывает и возвращается обратно в водоем.

Закрытые геотермальные системы используют воздух или воду в качестве теплоносителя. Если используется вода, она циркулирует по трубам, которые закладываются на значительной глубине в земле и выходят на дно водоема. Этот вариант считается более экологически чистым. Если поблизости нет водоема, применяются вертикальные и горизонтальные тепловые насосы. Вертикальные модели подходят для участков с ограниченной площадью и могут быть установлены в скважинах.

Тепловая энергия, необходимая для создания комфортных условий в частном доме, извлекается из окружающей среды с помощью термонасоса. Низкотемпературная энергия, которую концентрирует насос, затем передается в систему отопления.

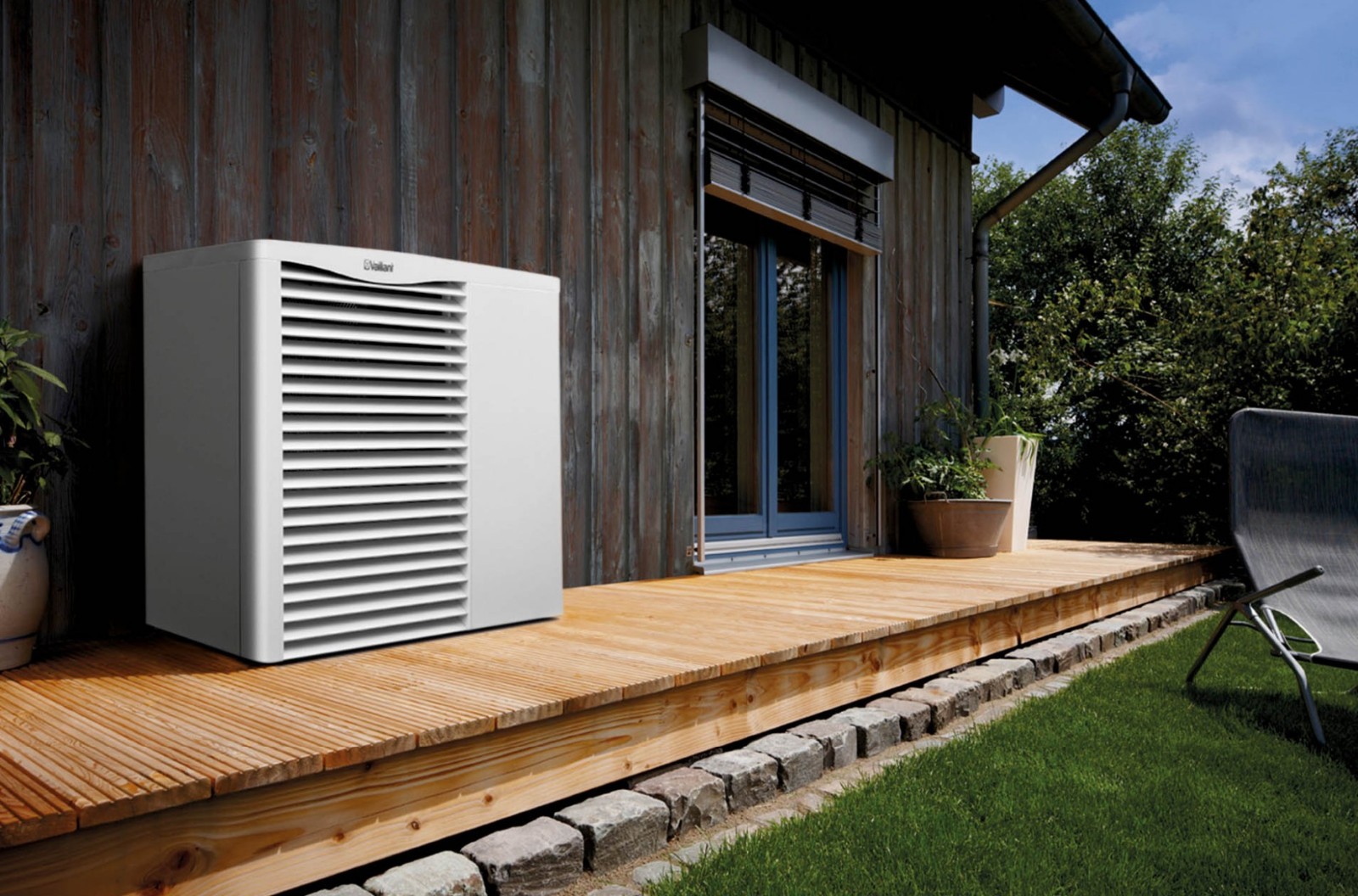

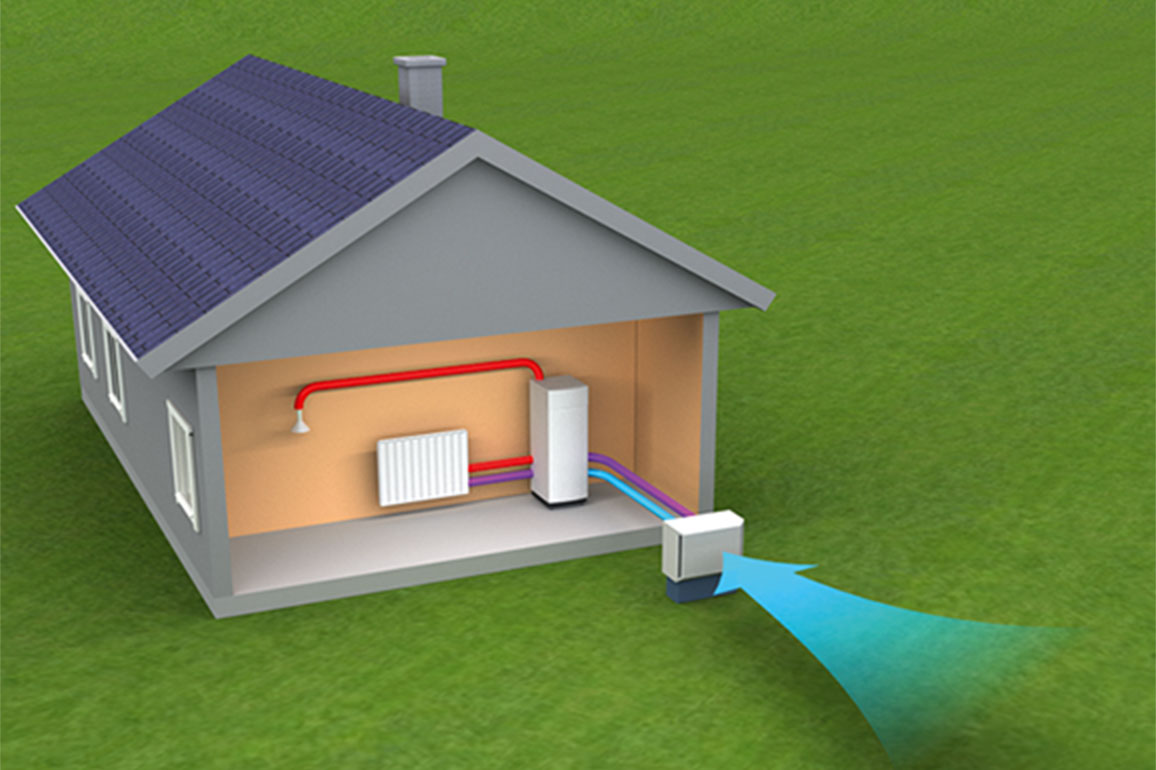

Воздушные

Отопление с использованием аэротермального устройства на начальном этапе планирования, учитывая финансовые затраты и создание комфортных условий для проживания, оказывается весьма выгодным. Это во многом зависит от типа системы, который определяет стоимость конечного продукта. В данном случае приобретение воздушного теплового насоса будет более выгодным по сравнению с другими вариантами, такими как оборудование, основанное на геотермальных и гидротермальных принципах. Остальные системы начнут окупаться позже, так как они требуют более сложного ландшафта и ограничены в использовании при низких температурах.

Одним из преимуществ является отсутствие необходимости проводить инженерно-геодезические изыскания:

• бурить скважины для геотермальных зондов;
• копать траншеи для горизонтальных коллекторов;
• укладывать трубы на дно водоема для гидротермального отопления.

Нижний температурный предел аэротермального оборудования составляет -15 °С. Однако для мягких зим с температурными колебаниями от 0°С до -5°С это решение является оптимальным. Стоимость отопления с помощью теплового насоса не всегда снижается в зависимости от климатических условий. При более низких температурах может потребоваться установка дополнительного котла.

Необходимость в установке дополнительного оборудования объясняется не только тем, что основной агрегат не справляется с обогревом при критических температурах. При таких условиях значительно увеличивается износ установки.

Также важным фактором является уровень влажности. Сухой воздух при температуре -15°С более благоприятен для работы устройства, чем -10°С с высокой влажностью.

Образование льда на агрегате может негативно сказаться на его функционировании и даже привести к поломке отдельных компонентов.

Последний совет касается расположения. Установка должна производиться с наименее подветренной стороны, что важно для предотвращения образования льда, особенно в условиях влажного климата и осадков. Лучше всего размещать этот промышленный кондиционер на стене, а не на отмостке, что значительно упростит уборку наледи.

Тепловые насосы «воздух – воздух», относящиеся к аэротермальному классу, подвержены тем же климатическим воздействиям, что и описанные ранее «воздух – вода».

Водяные

В этом разделе мы обсудим различные источники тепла для водяных гидротермических систем. Также будет представлен скважинный тепловой насос, который относится к категории грунтовых типов.

Реки, озеры, моря, океаны

Водные ресурсы всегда играли важную роль в создании масштабных гидротехнических систем, которые человечество строило для удовлетворения своих потребностей с момента своего появления на планете. Изначально это были геотермальные источники и гейзеры, которые осваивались с помощью простых методов. Позже появились водяные мельницы и гидроэлектростанции. Сегодня настало время тепловых насосов.

Конструкция данной системы предполагает установку коллектора на дне водоема. Трубы с антифризом фиксируются на дне с помощью грузов. Теплоноситель, который обладает высокой температурой как летом, так и зимой, способен обеспечить значительную экономию. Оптимальное расположение установки может быть на расстоянии до 50 метров, а иногда и больше — все зависит от конкретных условий. Однако чем дальше дом находится от источника, тем ниже эффективность системы и выше затраты на извлечение тепла.

Канализационные стоки

Ученые уже давно обратили внимание на этот метод. Изначально канализация стала источником биотоплива, а теперь его использование находит отклик у широкой аудитории, заинтересованной в применении тепловых насосов. Коллекторы устанавливаются как в частных домах, так и в многоэтажных зданиях. Однако на сегодняшний день этот метод в большей степени распространен в промышленности. Это вполне объяснимо: государственные инвестиции в производство и добычу остаются приоритетными. Как бы ни было, для граждан со средним уровнем дохода установка личного коллектора для отопления своего жилья пока остается слишком дорогой.

Грунтовая и скважинная вода

Метод, о котором идет речь, в плане конструкции мало чем отличается от описанного далее грунтового. Рассмотрим вертикальный зонд. Здесь используется U-образная петля, которая помещается в пробуренную скважину до уровня грунтовых вод – это закрытая система. Либо открытая система, в которой предусмотрены два колодца: один для подъема, другой – для сброса (аналог септика), как и в горизонтальной системе с водоемом. Этот метод может быть не совсем экологически чистым, поэтому важно следить за качеством сбрасываемой воды и учитывать законы, касающиеся природопользования.

Тщательно проведенные геодезические исследования являются основой успешного выполнения проекта. Существует два ключевых аспекта, которые сделают установку как экологически безопасной, так и экономически эффективной. Во-первых, грунтовые воды должны иметь постоянное движение, что обеспечит стабильный теплоноситель. Во-вторых, химический состав воды не должен содержать значительное количество солей железа и других соединений, которые могут негативно повлиять на срок службы теплового насоса.

Грунтовые

Тепловая энергия, содержащаяся в земле, вполне достаточна для повышения температуры фреона до нужного агрегатного состояния, что позволяет эффективно функционировать системе отопления. В зимний период грунт в большинстве регионов страны промерзает не слишком глубоко. Конечно, существуют области, где использование такой системы может быть нецелесообразным. Однако в большинстве случаев на глубине около 2 метров температурные колебания в течение года практически отсутствуют. Таким образом, можно уверенно рассчитывать на постоянное обеспечение своего дома горячей водой в любое время года.

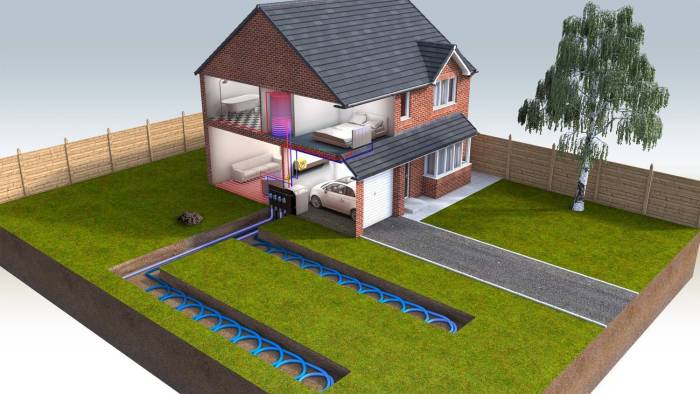

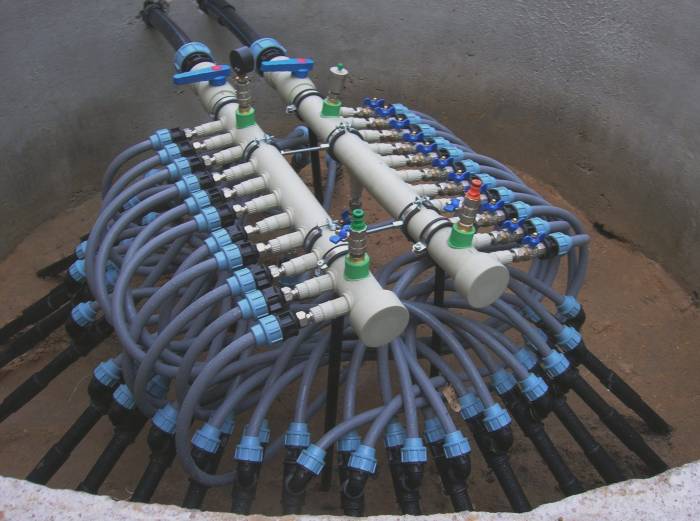

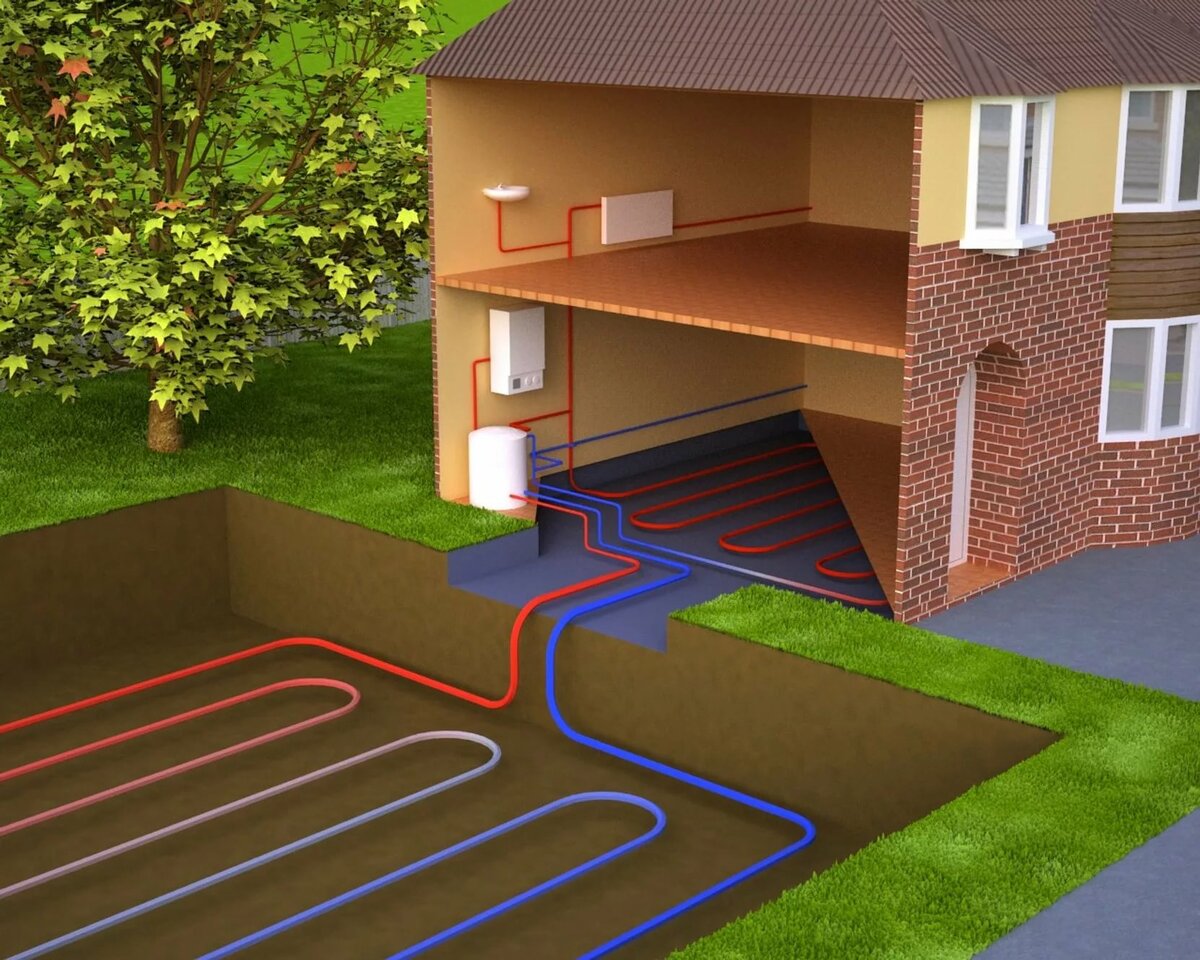

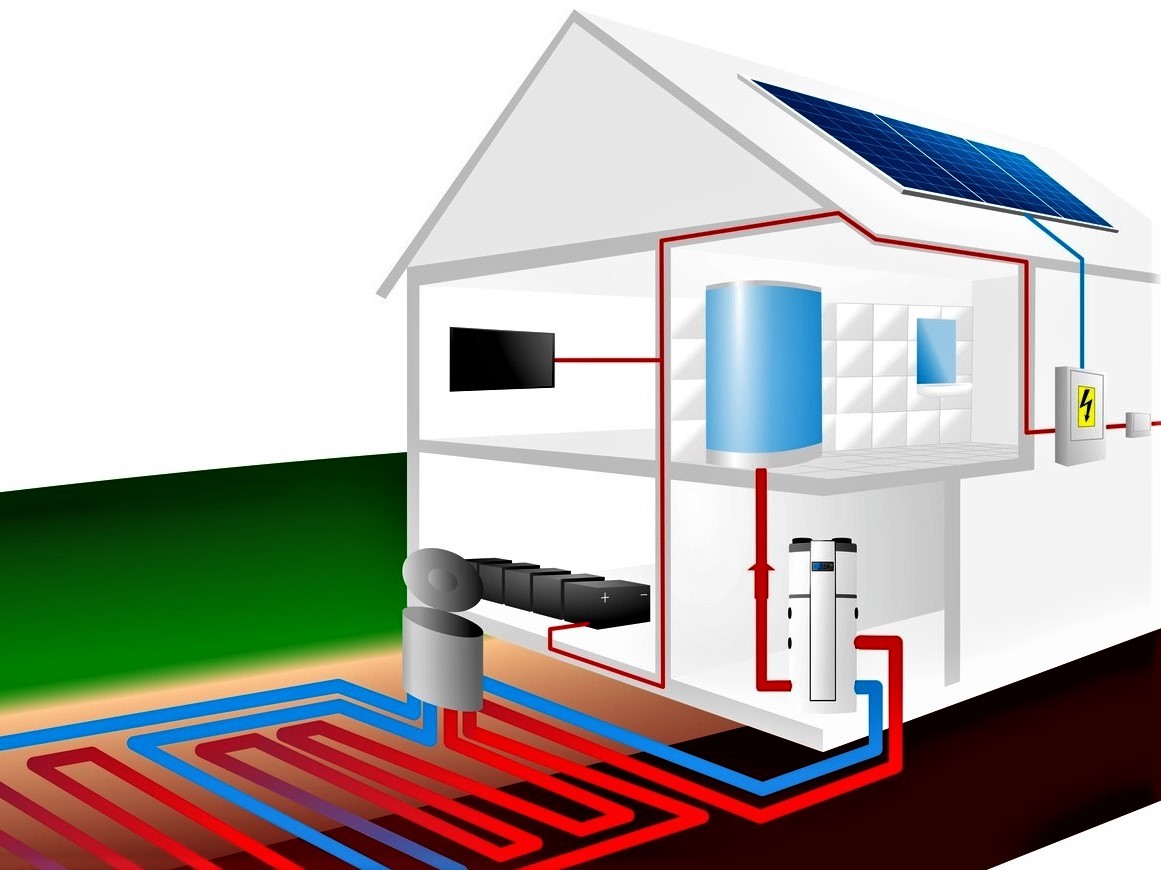

Горизонтальный коллектор

Коллекторная труба располагается вдоль поверхности земли. Глубина закладки рассчитывается индивидуально для каждого участка. Установка трубы осуществляется либо ниже уровня промерзания грунта, либо на более значительной глубине. При этом важно обеспечить надежность конструкции. Для достижения максимальной эффективности коллектор рекомендуется укладывать в два слоя.

Диаметр труб, используемых для коллектора, варьируется от 25 до 40 мм. Конструкция коллектора может быть выполнена в различных формах: зигзага, спирали или в виде змейки. Расстояние между трубами составляет от 60 см до 1 м. Основным фактором, влияющим на выбор, является тип грунта:

• сухие пески – 10 Вт/м;
• сухая глина – 20 Вт/м;
• глинистые почвы со средней влажностью – 25 Вт/м;
• водянистая глина – 35 Вт/м.

Можно рассмотреть пример расчета бюджета на прокладку труб по грунтово-горизонтальной схеме. Если участок с влажной глиной имеет площадь 400 кв. м, то для дома размером 100 кв. м потребуется значительная конструкция. При этом на данной территории не должно быть других построек.

После установки коллектора его заполняют антифризом, который также называют «рассолом». Это может быть раствор на основе этиленгликоля или пропиленгликоля. Первый вариант обладает меньшей вязкостью и, по сравнению со вторым, обеспечивает более эффективную теплопередачу. Однако он уступает в теплоемкости, поэтому для передачи того же объема энергии его необходимо закачать в большем количестве.

Система движения предполагает передачу тепла от грунта к антифризу. Затем он поступает в тепловой насос (ТН), где передает тепловую энергию хладагенту. После этого остывший раствор снова возвращается под землю для получения следующей порции тепла.

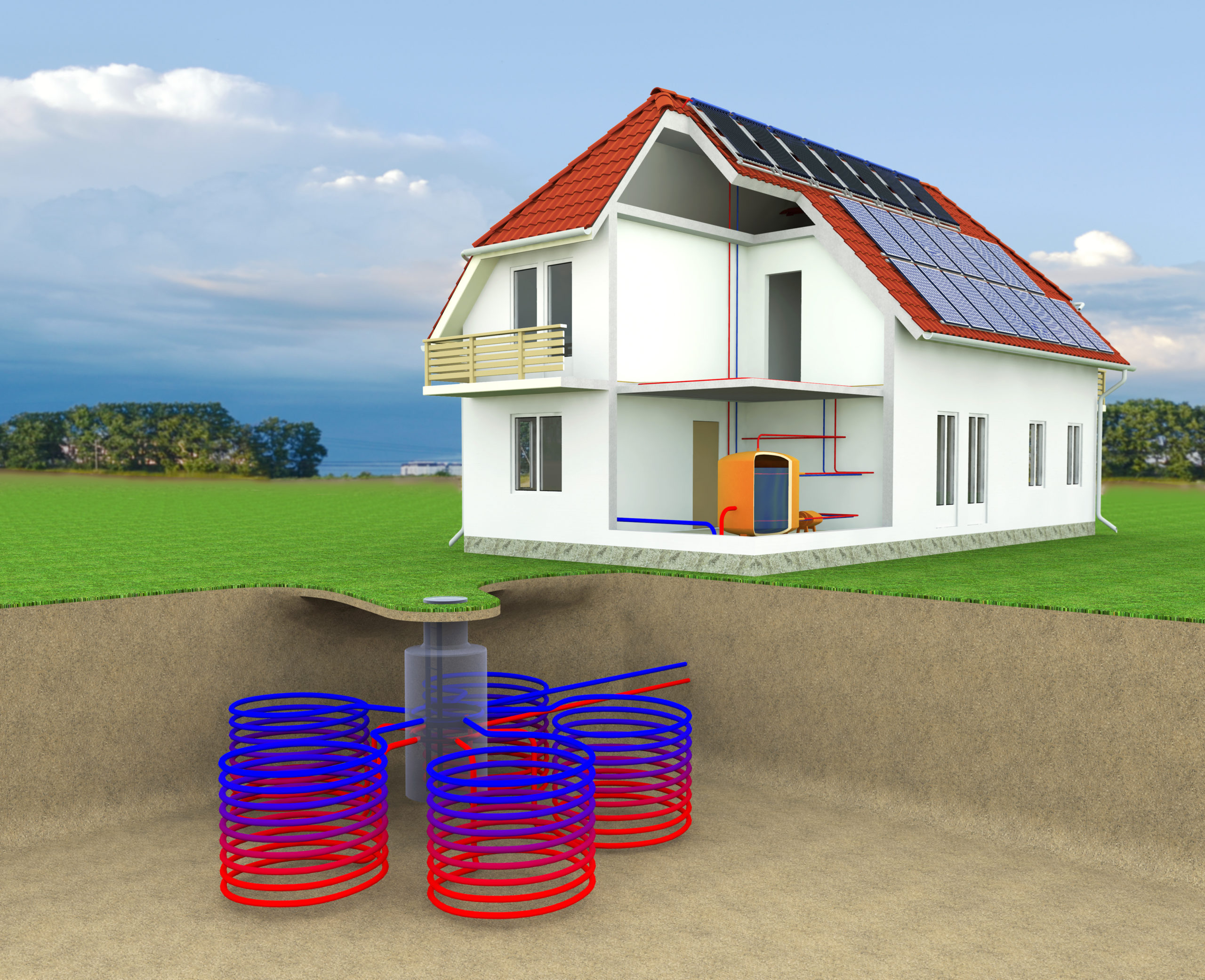

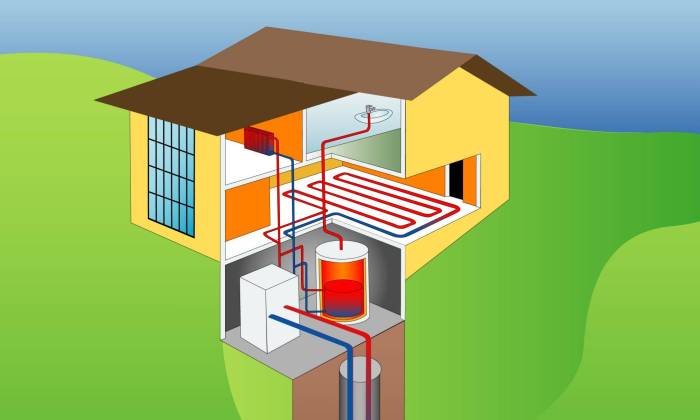

Вертикальный зонд

Принцип функционирования теплового насоса вертикального типа схож с горизонтальным. Однако здесь важно учитывать требования местных властей. Для получения разрешения на бурение глубокой скважины глубиной 80-100 метров потребуется значительная финансовая поддержка. После бурения необходимо будет провести бетонирование с использованием метода заливки. Если такая возможность имеется, стоит рассмотреть этот вариант, так как конструкция обеспечивает максимальный тепловой отбор, что гарантирует стабильную температуру в системе отопления.

Вертикальный зонд представляет собой U-образную конструкцию. Чтобы избежать глубокого бурения на сотни метров, достаточно установить всего один зонд. Существует также эффективное решение для организации системы из таких конструкций. В этом случае необходимо «зарыться» на 20 метров и разместить трубы на расстоянии 5-7 метров друг от друга. Этот вариант значительно более экономичен и по своим характеристикам напоминает горизонтальный коллектор по способности к тепловому отбору.

В завершение представляем памятку по удельной теплопроводности различных типов грунта для установки вертикального зонда:

• осадочные породы – 20 Вт/м;
• каменистые почвы – 50 Вт/м;
• осадочные породы с водным насыщением – 50 Вт/м;
• каменистые почвы – 70 Вт/м;
• подземные грунтовые воды – 80 Вт/м.

ВСЯ ПРАВДА о эффективности теплового насоса. Виды тепловых насосов и их правильное подключение.

Сравнение тепловых насосов с другими системами отопления

Тепловые насосы становятся все более популярными в качестве альтернативы традиционным системам отопления, таким как газовые котлы, электрические обогреватели и системы на основе жидкого топлива. Основное преимущество тепловых насосов заключается в их высокой энергоэффективности, что позволяет значительно снизить затраты на отопление и охлаждение помещений.

В отличие от традиционных систем, которые преобразуют топливо в тепло, тепловые насосы используют существующее тепло из окружающей среды. Это может быть воздух, вода или земля. Например, воздуховодные тепловые насосы извлекают тепло из наружного воздуха, даже при низких температурах, тогда как геотермальные насосы используют тепло, накопленное в земле. Это позволяет им работать с высокой эффективностью, обеспечивая значительное количество тепла при относительно низких затратах энергии.

Сравнивая тепловые насосы с газовыми котлами, можно отметить, что последние требуют постоянного источника топлива, что может привести к дополнительным затратам и зависимостям от цен на энергоносители. Тепловые насосы, в свою очередь, могут использовать возобновляемые источники энергии, что делает их более устойчивыми к изменениям на энергетическом рынке.

Электрические обогреватели, хотя и просты в установке и эксплуатации, имеют низкую эффективность, особенно в холодные зимние месяцы. Тепловые насосы, используя принцип работы, основанный на цикле Карно, могут обеспечить в несколько раз больше тепла, чем потребляют электроэнергии, что делает их более экономически выгодными в долгосрочной перспективе.

Системы на жидком топливе, такие как мазутные котлы, также имеют свои недостатки, включая высокие эксплуатационные расходы и негативное воздействие на окружающую среду. Тепловые насосы, будучи более экологически чистыми, способствуют снижению углеродного следа и могут быть интегрированы с солнечными панелями для повышения общей эффективности системы.

Однако стоит отметить, что тепловые насосы могут иметь свои ограничения. Например, их эффективность может снижаться при экстремально низких температурах, что требует дополнительных источников тепла в холодные зимние месяцы. Кроме того, первоначальные затраты на установку теплового насоса могут быть выше, чем у традиционных систем отопления, хотя эти затраты часто компенсируются экономией на энергозатратах в будущем.

В заключение, тепловые насосы представляют собой эффективную и экологически чистую альтернативу традиционным системам отопления. Их способность использовать возобновляемые источники энергии и высокая эффективность делают их привлекательным выбором для многих домовладельцев, стремящихся снизить свои расходы на отопление и уменьшить воздействие на окружающую среду.

Вопрос-ответ

Какие существуют основные типы тепловых насосов?

Существует несколько основных типов тепловых насосов: воздух-воздух, воздух-вода, вода-вода и грунт-вода. Каждый из них использует различные источники тепла, такие как воздух, вода или земля, и подходит для разных условий эксплуатации и климатических зон.

Какой принцип работы теплового насоса?

Тепловой насос работает по принципу переноса тепла из одного места в другое с помощью хладагента. Он забирает тепло из окружающей среды (воздуха, воды или земли) и передает его в систему отопления или горячего водоснабжения, используя компрессор и конденсатор для повышения температуры.

Какие особенности эксплуатации тепловых насосов следует учитывать?

При эксплуатации тепловых насосов важно учитывать климатические условия, так как эффективность работы может снижаться при низких температурах. Также необходимо регулярное техническое обслуживание, включая проверку уровня хладагента и чистоту фильтров, чтобы обеспечить надежную и эффективную работу системы.

Советы

СОВЕТ №1

Перед выбором теплового насоса, тщательно изучите различные его типы: воздушные, водяные и геотермальные. Каждый из них имеет свои преимущества и недостатки, которые могут существенно повлиять на эффективность работы в зависимости от климатических условий вашего региона.

СОВЕТ №2

Обратите внимание на коэффициент производительности (COP) теплового насоса. Чем выше этот показатель, тем эффективнее устройство будет работать, что в свою очередь позволит сэкономить на расходах на отопление и охлаждение.

СОВЕТ №3

Регулярно проводите техническое обслуживание вашего теплового насоса. Это поможет предотвратить возможные поломки и продлить срок службы устройства. Не забывайте очищать фильтры и проверять уровень хладагента.

СОВЕТ №4

Рассмотрите возможность установки системы управления, которая позволит вам оптимизировать работу теплового насоса в зависимости от времени года и ваших потребностей. Это может значительно повысить комфорт и снизить энергозатраты.
