В строительстве и ремонте системы отопления становятся актуальными, и одним из эффективных решений является теплый пол от газового котла. Эта статья поможет разобраться в выборе газового котла для теплого пола, его мощности и преимуществах перед электрическими аналогами. Мы рассмотрим основные схемы подключения и предоставим советы по установке газового котла для водяного теплого пола своими руками. Фотопримеры продемонстрируют различные варианты реализации, что упростит процесс выбора и установки.

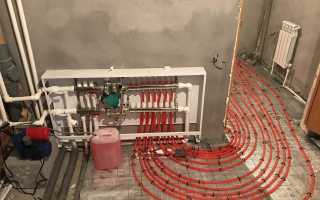

Особенности работы водяного ТП от газового котла

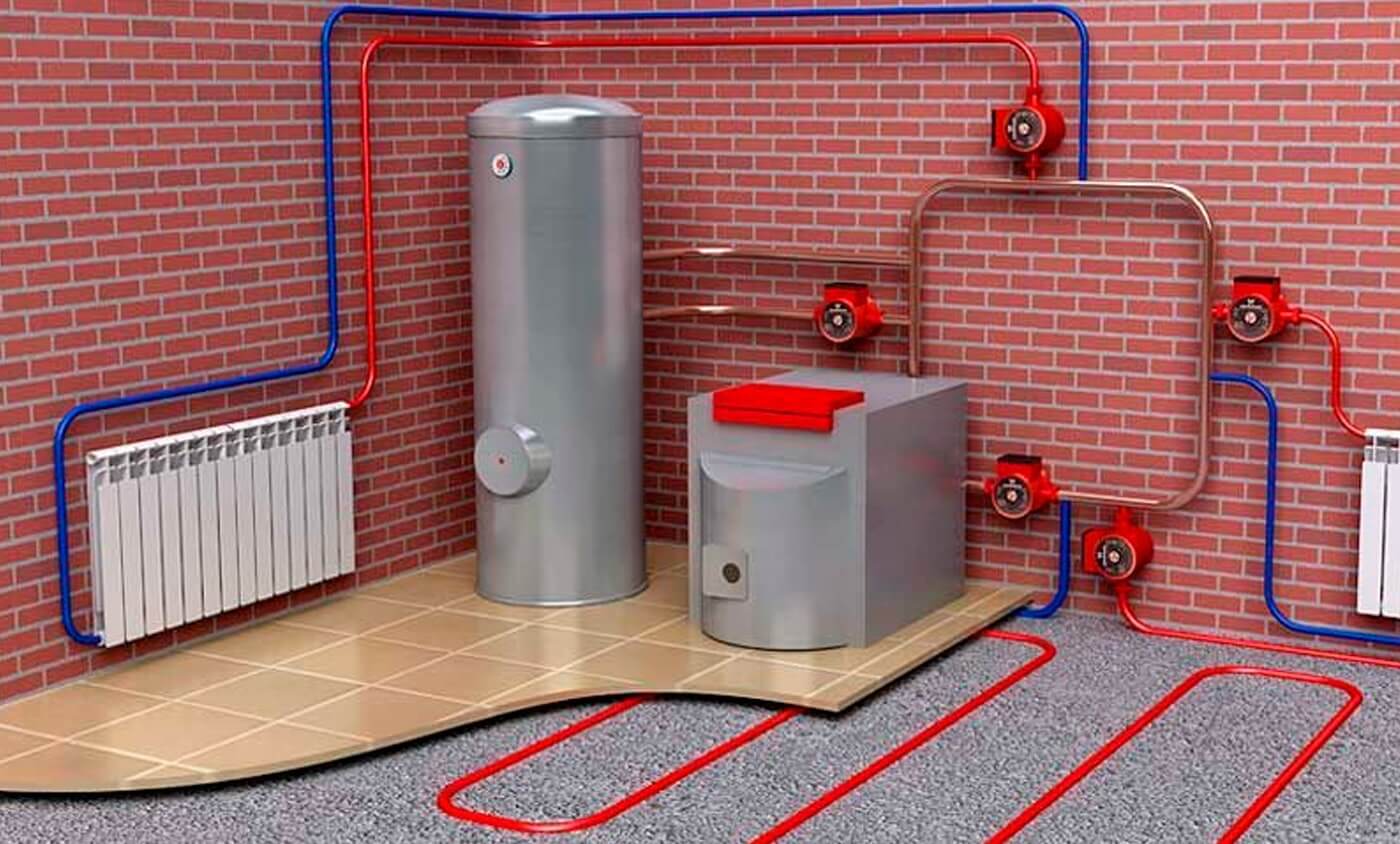

Схема функционирования теплого водяного пола достаточно проста: в полах устанавливается контур, который заполняется подогретой жидкостью (в данной статье мы сосредоточимся именно на водяных системах). Трубопровод включает в себя узел смешивания и теплоноситель. Трубы могут быть изготовлены из меди, сшитого полиэтилена или металлопластика.

Первый вариант считается наиболее экологически чистым, эффективным и, соответственно, самым дорогим из всех предложенных. Металлические трубы могут создавать дополнительную нагрузку на пол, что является важным аспектом для многоквартирных домов старой постройки. Однако они также могут быть хорошим выбором для домов, где используются газовые колонки, так как их можно заменить на газовый котел. Рекомендуется сразу рассмотреть двухконтурный вариант. В квартирах такого типа получить разрешение от управляющей компании будет проще, чем в домах с водяным отоплением. Кроме того, в новостройках это сделать легче из-за меньшей нагрузки на перекрытия.

Вторым вариантом является установка металлопластиковых труб. Этот вариант значительно экономичнее, но менее долговечен. Часто вместо металлопластика используют более доступные материалы, такие как сшитый полиэтилен или полипропилен. Полиэтилен по ряду характеристик превосходит его полуметаллический аналог. Он инновационный, обладает высокой теплоотдачей и, в отличие от полипропилена, имеет меньшую плавкость, но при этом более эластичен и гибок.

Все эти трубы легче устанавливать, чем медные, и их соединение осуществляется с помощью специальных паяльных ламп и паяльников.

Системы отопления принцип работы

Эксперты отмечают, что использование теплого пола от газового котла становится все более популярным среди владельцев частных домов. Это решение обеспечивает равномерное распределение тепла и повышает комфорт в помещениях. Одной из ключевых особенностей является необходимость правильного выбора схемы подключения. Существует несколько вариантов, включая последовательное и параллельное подключение, каждый из которых имеет свои преимущества и недостатки.

При последовательном подключении система проще в установке, но может привести к неравномерному прогреву. Параллельное подключение, в свою очередь, обеспечивает более равномерное распределение тепла, но требует более сложной разводки труб. Эксперты также подчеркивают важность правильного расчета мощности котла и теплоносителя, чтобы избежать перегрева или недогрева системы. В целом, грамотный подход к проектированию и установке теплого пола от газового котла позволяет значительно повысить энергоэффективность и комфорт в доме.

Виды котлов для ТП

Котел является ключевым элементом системы отопления, однако нельзя игнорировать и выбор покрытия для пола. Укладка может быть выполнена под различные материалы, такие как ламинат, паркет, МДФ, керамическая плитка и керамогранит. Использование последних двух вариантов для теплого водяного пола считается более надежным, так как не требуется усиленная гидроизоляция. Керамика лучше взаимодействует с влагой и способствует более эффективному прогреву помещения, что позволяет экономить на отоплении.

Что касается выбора отопительного оборудования для пола, то здесь многое зависит от условий, в которых находится дом или квартира, а также от подключения к центральному отоплению. К сожалению, газификация в стране еще не завершена, и в некоторых регионах остаются дома, не имеющие доступа к этому ресурсу. При этом покупка привозного газа может оказаться дороже, чем использование других видов топлива. Электрические котлы, твердотопливные, дизельные или тепловые насосы могут стать более выгодным вариантом по сравнению с газовыми котлами. Поэтому стоит внимательно рассмотреть все доступные варианты.

Классификация тепловых котлов, независимо от типа используемого топлива (газ, дизель или твердое топливо), делится на напольные и настенные, а также одноконтурные и двухконтурные. Выбор установки зависит от необходимого пространства и мощности устройства:

1. Напольные котлы требуют отдельного помещения (бойлерной) с достаточной площадью, соответствующей нормам противопожарной безопасности. Их мощность может достигать 120 кВт.
2. Настенные котлы имеют компактные размеры и оснащены циркуляционным насосом. Мини-котлы подключаются к внешнему теплопроводу и готовы к эксплуатации, их мощность составляет до 30 кВт.

Существует также общее деление по типу контуров:

1. Одноконтурные котлы предназначены исключительно для отопления. Для расширения функционала потребуется подключение бойлера или теплообменника.
2. Двухконтурные агрегаты выполняют несколько функций, включая нагрев воды для отопительной системы и горячего водоснабжения. Второй контур обеспечивается установленным накопительным бойлером и теплообменником, работающим на проточной воде.

🌕 ГАЗОВЫЙ КОТЕЛ ДЛЯ ТЕПЛОГО ПОЛА! Какой лучше обычный или конденсационный.

Интересные факты

Вот несколько интересных фактов о теплых полах, подключаемых к газовым котлам:

1. Эффективность и экономия: Теплый пол, подключенный к газовому котлу, может значительно повысить энергоэффективность отопительной системы. Благодаря равномерному распределению тепла по поверхности пола, температура в помещении может поддерживаться на более низком уровне, что снижает потребление газа и, соответственно, затраты на отопление.

2. Комбинированные системы: В современных системах отопления можно использовать комбинированные схемы, где теплый пол работает совместно с радиаторами. Это позволяет оптимизировать распределение тепла в доме, обеспечивая комфорт в разных зонах. Например, в ванных комнатах можно установить более высокую температуру, а в жилых помещениях — поддерживать более низкую.

3. Регулирование температуры: Современные системы теплого пола, подключенные к газовым котлам, часто оснащаются терморегуляторами и программируемыми контроллерами. Это позволяет не только точно регулировать температуру в каждом помещении, но и устанавливать расписание работы системы, что дополнительно способствует экономии энергии и повышению комфорта.

Газовые

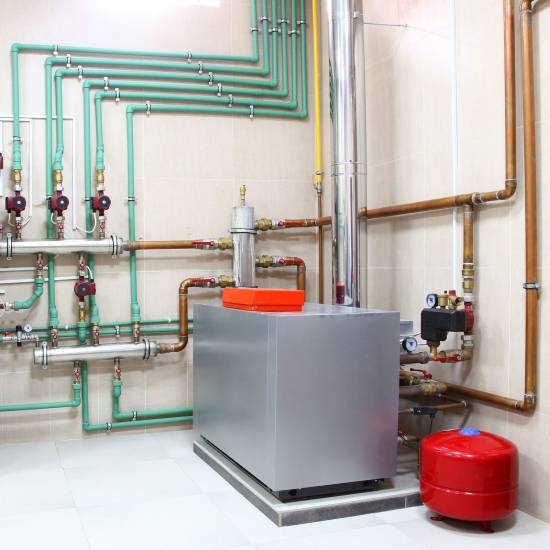

В данном обзоре мы сосредоточимся на теплых полах, работающих от газового котла, который устанавливается непосредственно в доме. Начнем с обсуждения самого котла.

Газовые котлы бывают двух типов: чугунные и стальные. Чугунные модели считаются более предпочтительными, так как они отличаются высокой долговечностью, хотя их ремонт может быть более сложным. Кроме того, такие котлы имеют значительный вес и стоят дороже. Стальные котлы легче и менее хрупкие, что является их преимуществом. Однако у стали есть и недостаток — она обладает меньшей теплоемкостью. В результате чугунные котлы способны дольше сохранять тепло и обеспечивают более высокую экономичность.

К сожалению, газовые котлы имеют низкий коэффициент полезного действия (КПД), который достигается только при высоких оборотах, когда температура воды колеблется от 70 до 90°C. Низкотемпературные режимы для них нежелательны, так как это может привести к образованию конденсата, что негативно сказывается на сроке службы устройства. Поэтому для газового котла и системы водяного пола необходимо использовать другой режим работы — низкотемпературный, с применением специальной технологии.

Для таких котлов существует особый термин — «конденсационные». Эти устройства специально разработаны для работы в условиях низких температур, благодаря дополнительной подаче тепла от образующегося конденсата. Это позволяет им достигать КПД близкого к 100%. Конденсационные котлы могут быть как одноконтурными, так и двухконтурными. Для двухконтурных котлов теплый пол подключается через гидравлическую стрелку.

Основные функциональные характеристики термогидравлического разделителя (гидрострелки):

• Обеспечение баланса между котлом (котельным контуром или основным контуром) и отопительной системой (вторым контуром);
• Исключение возможности тепловых ударов;
• Обеспечение экономичной и надежной работы системы отопления.

Твердотопливные

Котлы, работающие на твердом топливе, функционируют по принципу печей, использующих дрова или уголь в качестве сырья. Однако их работа осуществляется без доступа воздуха. В процессе сгорания выделяется древесный газ, который нагревает теплоноситель. Подключение такого газового котла к системе теплого пола требует значительных усилий, внимательности и тщательного контроля.

Исключение составляют пеллетные котлы, которые оснащены автоматикой и способны работать длительное время без вмешательства. Тем не менее, для остальных типов газового оборудования необходим постоянный уход и внимательность. Поддержание нужной температуры достигается за счет отключения автоматики, что может снизить общую эффективность работы.

Чтобы обеспечить высокий коэффициент полезного действия, рекомендуется установить буферную емкость. Эта емкость предназначена для временного хранения продуктов горения, что позволяет оптимизировать процесс подачи топлива в котел.

Электрические

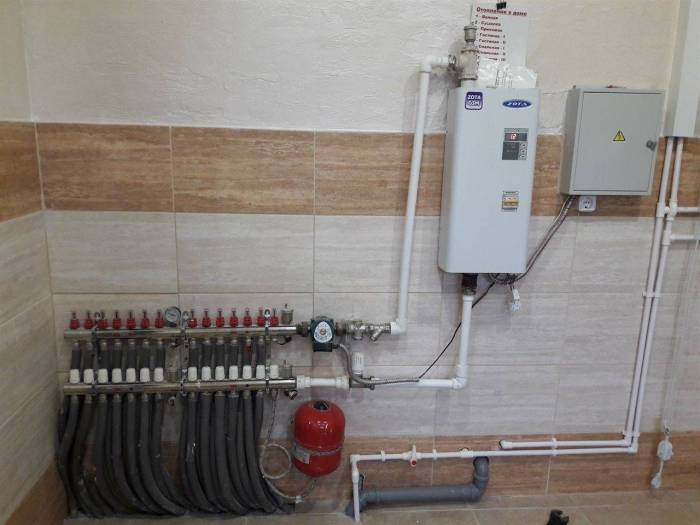

При установке котла для водяного пола, работающего на электричестве, в первую очередь решается вопрос о невозможности доставки альтернативных видов топлива для других систем. Электрическая энергия рассматривается как дополнительный источник, например, для обеспечения работы топливного насоса. Важно также учитывать расходы на поддержание работы такого оборудования. Тем не менее, простота эксплуатации и обслуживания электрического котла привлекает пользователей.

Электрические котлы для теплого водяного пола могут быть различных типов:

• ТЭНовые;
• ионные;
• индукционные.

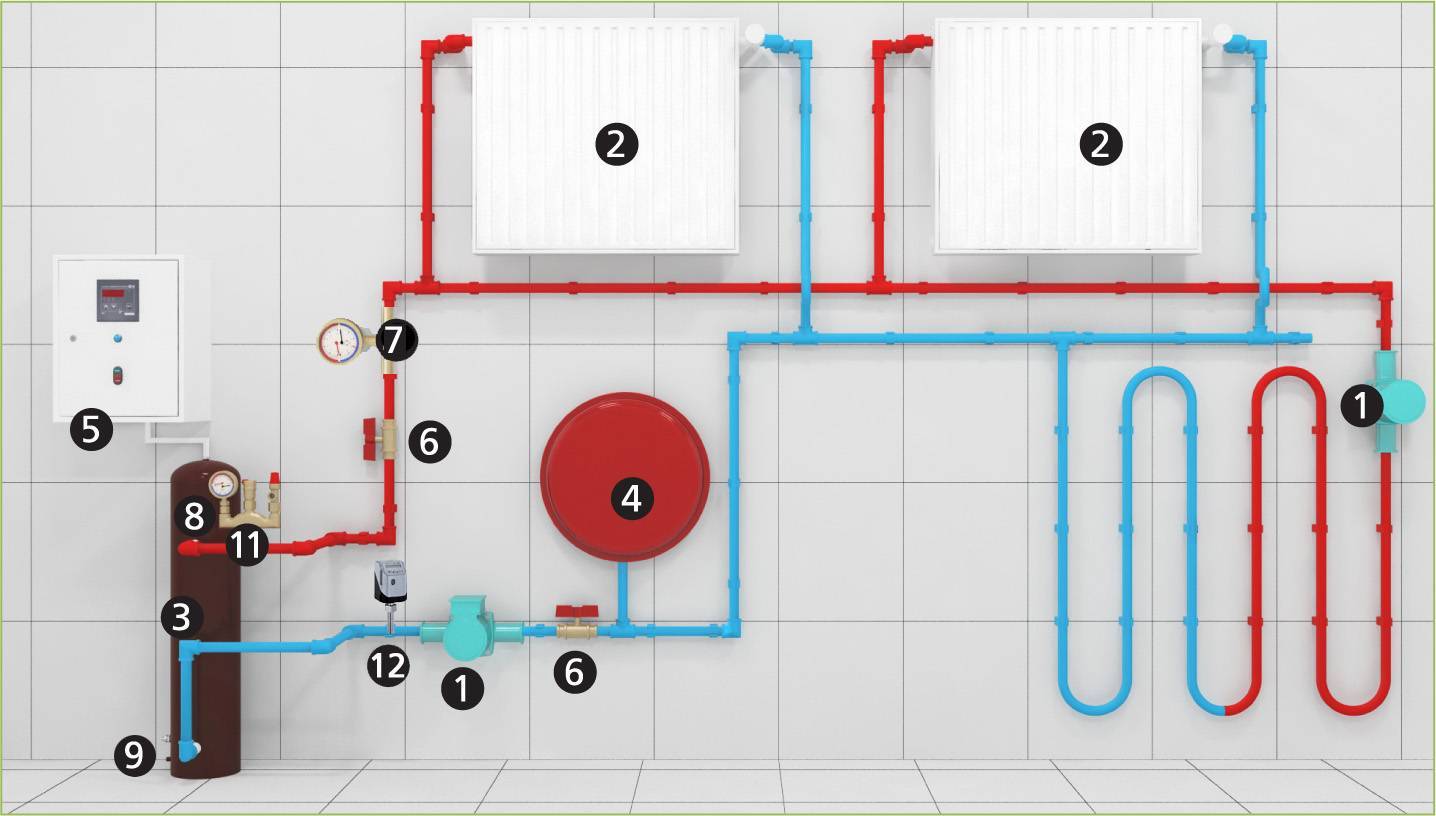

Если пространство для установки электрического котла ограничено, его можно подключить к теплому полу: напрямую или через теплогенератор. При высокой нагрузке мощность котла может распределяться неэффективно, что может потребовать установки смесительно-распределительного узла, который можно собрать самостоятельно.

Кроме того, это поможет снизить расходы на оплату электроэнергии. Эффективным решением станет система с внешним бачком и двухтарифным счетчиком.

Дизельные

Дизельный котел для теплых полов по своему принципу работы напоминает газовый. Однако в качестве топлива здесь используется дизельное топливо. Эти устройства отличаются простотой в обслуживании и полностью автоматизированы. Можно упомянуть об их экологичности, если не учитывать, что в качестве сырья применяется продукт переработки нефти, который при сжигании выделяет характерный запах. Поэтому для эффективного горения требуется установка бойлера. Также необходимо наличие насоса для подачи топлива из резервуара.

Выбор котла

Необычно, но теплый пол от котла не требует отдельного обогрева. То есть, на рынке нет производителей, которые бы занимались исключительно поставками специализированного оборудования. Промышленность предлагает устройства с функцией отопления теплых полов. В любом случае, все представленные на рынке агрегаты могут выполнять эту задачу либо в автономном режиме, будучи готовыми к выполнению своей основной функции, либо с небольшими доработками для реализации необходимых рабочих процессов. Кроме того, важным аспектом является выбор теплоносителя, который способен эффективно переносить тепло от устройства по системе отопления дома.

ТП от газового котла: выбор водонагревателя и особенности выбора

1. Совместимость с системой отопления. Важно учитывать, насколько система способна поддерживать нужную температуру теплоносителя. В случае несовместимости потребуется подбирать дополнительные элементы.
2. Эффективность функционирования системы — это влияние на расход топлива.
3. Удобство обслуживания. Возможность настройки по времени для достижения необходимой температуры нагрева.
4. Сложность монтажа.

Кроме этих факторов, также следует учитывать размеры помещения и правильность их эксплуатации.

На что стоит обратить внимание:

1. Мощность. Ее расчет основывается на площади отапливаемого дома, принимая во внимание утепление и возможные теплопотери в неотапливаемые зоны. Гарантийный и эксплуатационный документы содержат информацию о возможных потерях тепла.
2. Возможность регулировки мощности. Управление может осуществляться как в автоматическом, так и в ручном режиме. Автоматические системы, как правило, более экономичны, и для их настройки нужно задать лишь несколько параметров.
3. Энергетические характеристики. Они зависят от возможности использования энергонасоса, который повышает производительность нагревательного устройства. Однако это может привести к снижению автономности и увеличению зависимости от источников энергии.

Схема подключения водяного ТП

Метод обвязки энергоносителя необходим для специфического подключения различных систем к трансформаторной подстанции. У каждой схемы есть свои преимущества и недостатки. В дальнейшем мы рассмотрим основные схемы подключения, которые подходят для определенных условий эксплуатации оборудования.

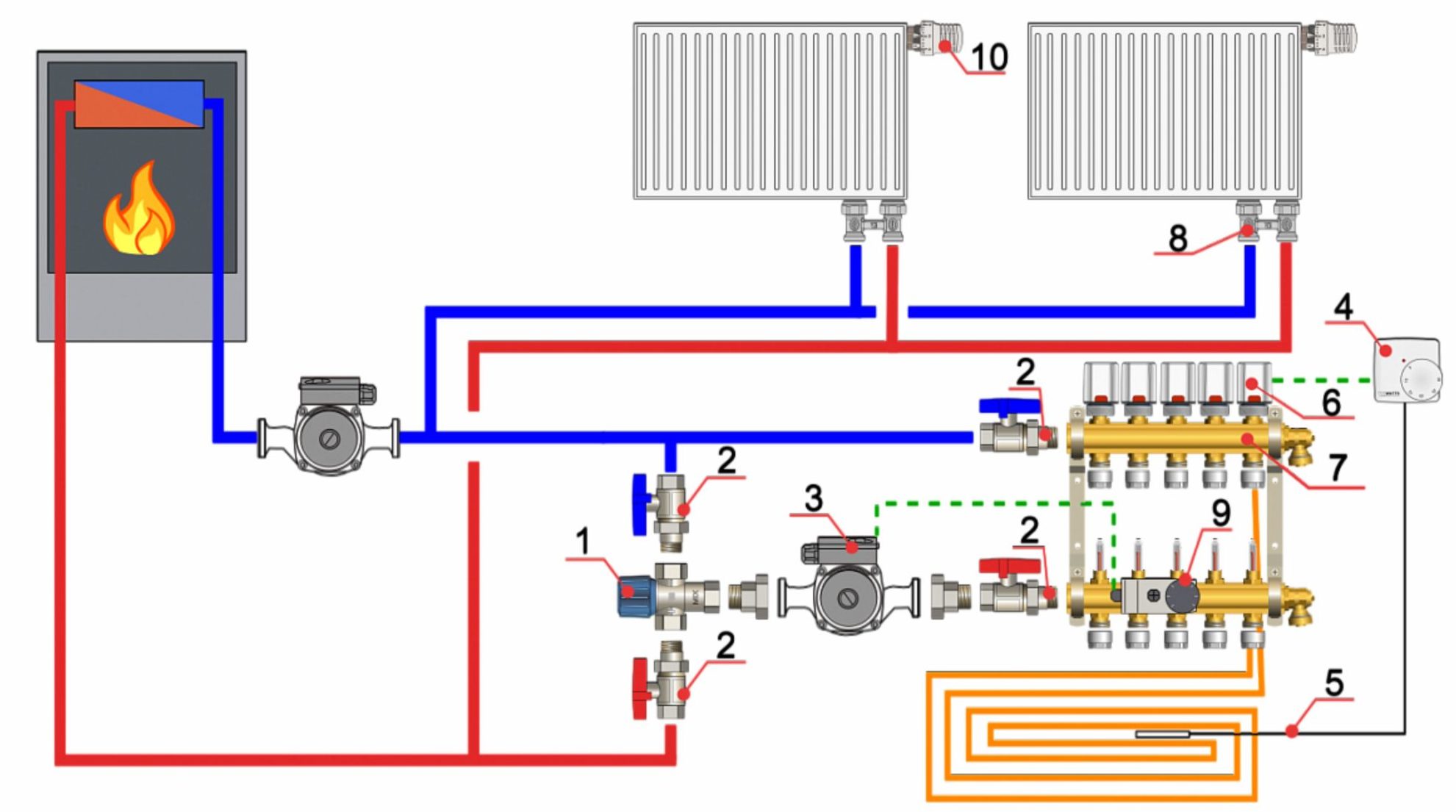

Схема с 3-ходовым клапаном

Многоконтурная система отопления предполагает подключение обогревательных устройств с помощью трехходовых клапанов.

Она идеально подходит для радиаторов, работающих в комбинированном режиме. Температура в радиаторах может достигать +80°C, а в тепловых пунктах — до +45°C.

Для достижения такой разницы температур необходимо установить трехходовые клапаны в сочетании с циркуляционным насосом. Нагрев теплоносителя осуществляется за счет смешивания воды, которая поступает из котла, с обратным потоком из системы отопления. Процесс подмеса регулируется порциями холодной жидкости с помощью открытия и закрытия клапана.

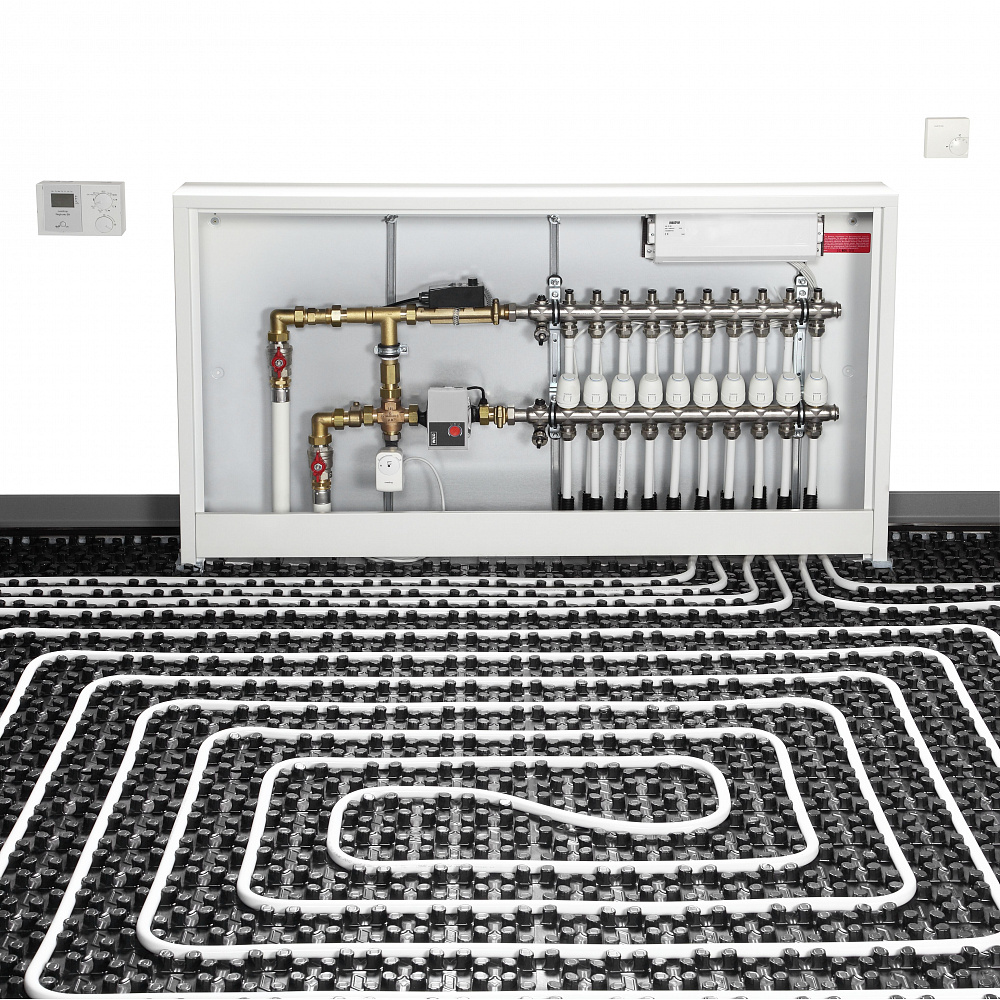

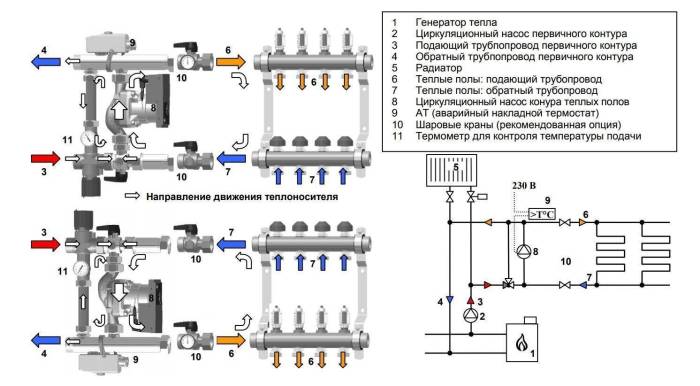

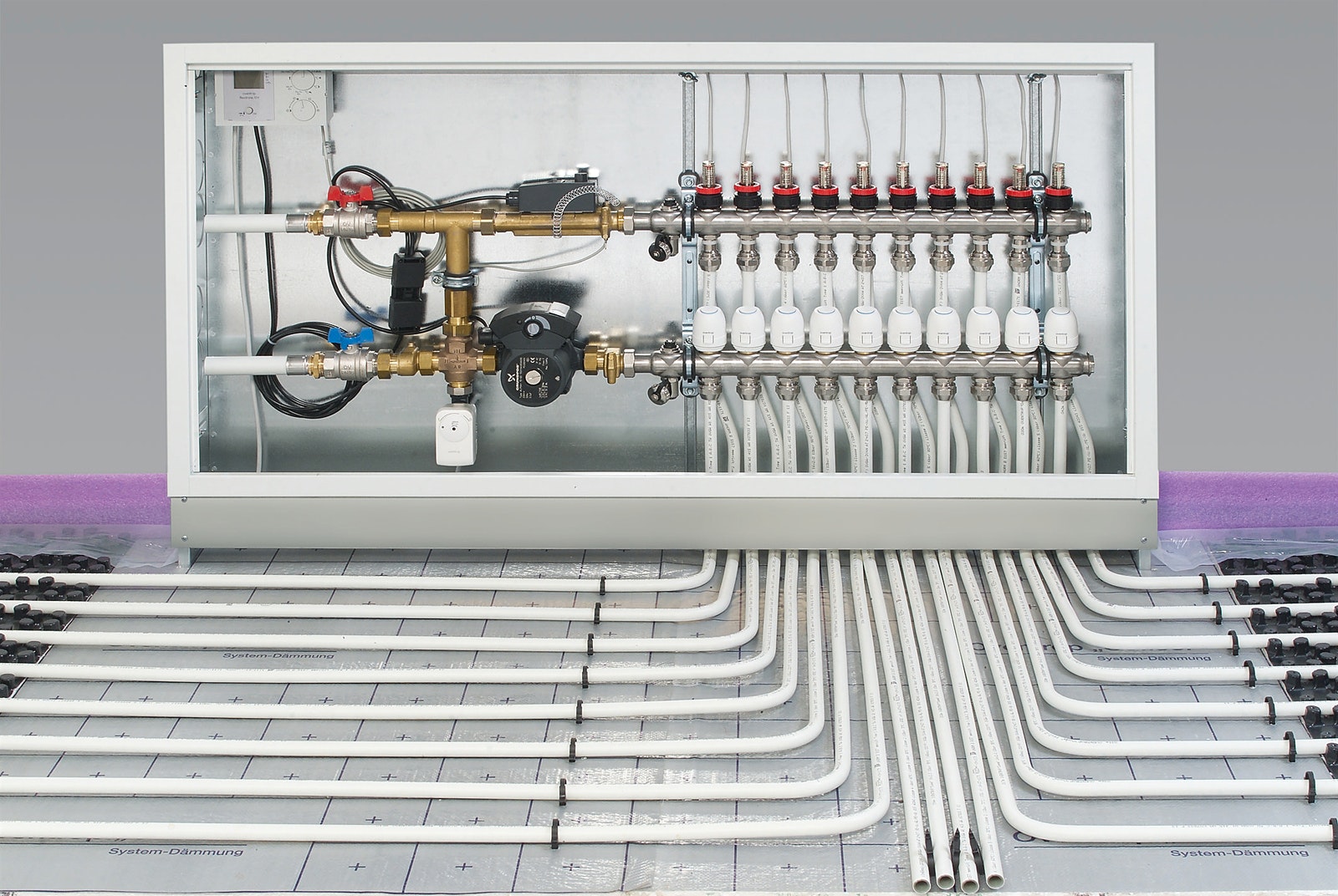

Схема со смесительным узлом

Как обеспечить бесперебойную работу системы без термостата (клапана)? Для этого необходимо установить насосно-смесительный узел, который предназначен для комбинированных систем с радиаторами и теплым полом. В данной конфигурации осуществляется точное смешивание горячей и холодной воды с использованием балансировочного вентиля, подключенного к коллектору и котлу.

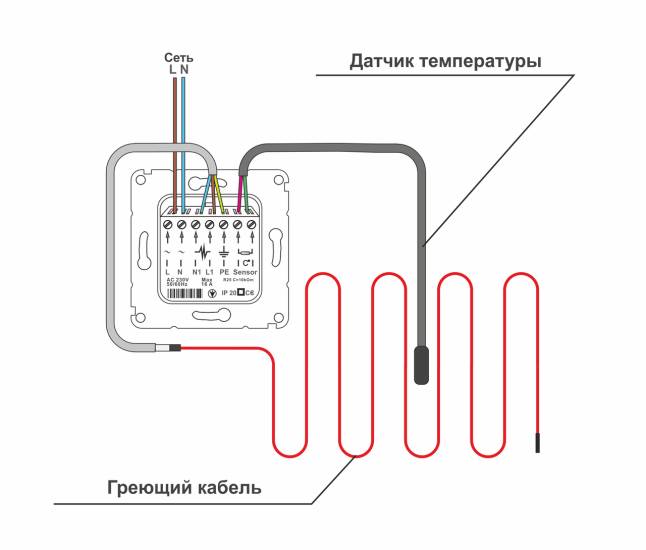

Схема с электронным терморегулятором

Электронные компактные терморегуляторы предназначены для управления одной системой теплого пола, способной обогревать помещение или его часть площадью до 20 квадратных метров. Эти терморегуляторы представляют собой небольшие устройства в пластиковом корпусе, оснащенные датчиками, которые позволяют отслеживать заданную температуру и регулировать её в зависимости от изменений внешних условий.

Принцип работы данной схемы следующий. Нагретая жидкость, поступая в контур непосредственно из котла, движется без смешивания с холодной водой. Температура регулируется встроенным в устройство регулятором. Он отправляет сигнал на электромеханический элемент (клапан), который отвечает за подачу газа в котел. Движение воды в контуре осуществляется без насоса, а охлаждение происходит непосредственно в самой системе.

Основным преимуществом этой схемы является её простота. Кроме того, стоимость такой системы остается на доступном уровне. Однако стоит отметить и недостаток — невозможность точной настройки температуры.

Схема прямого подключения

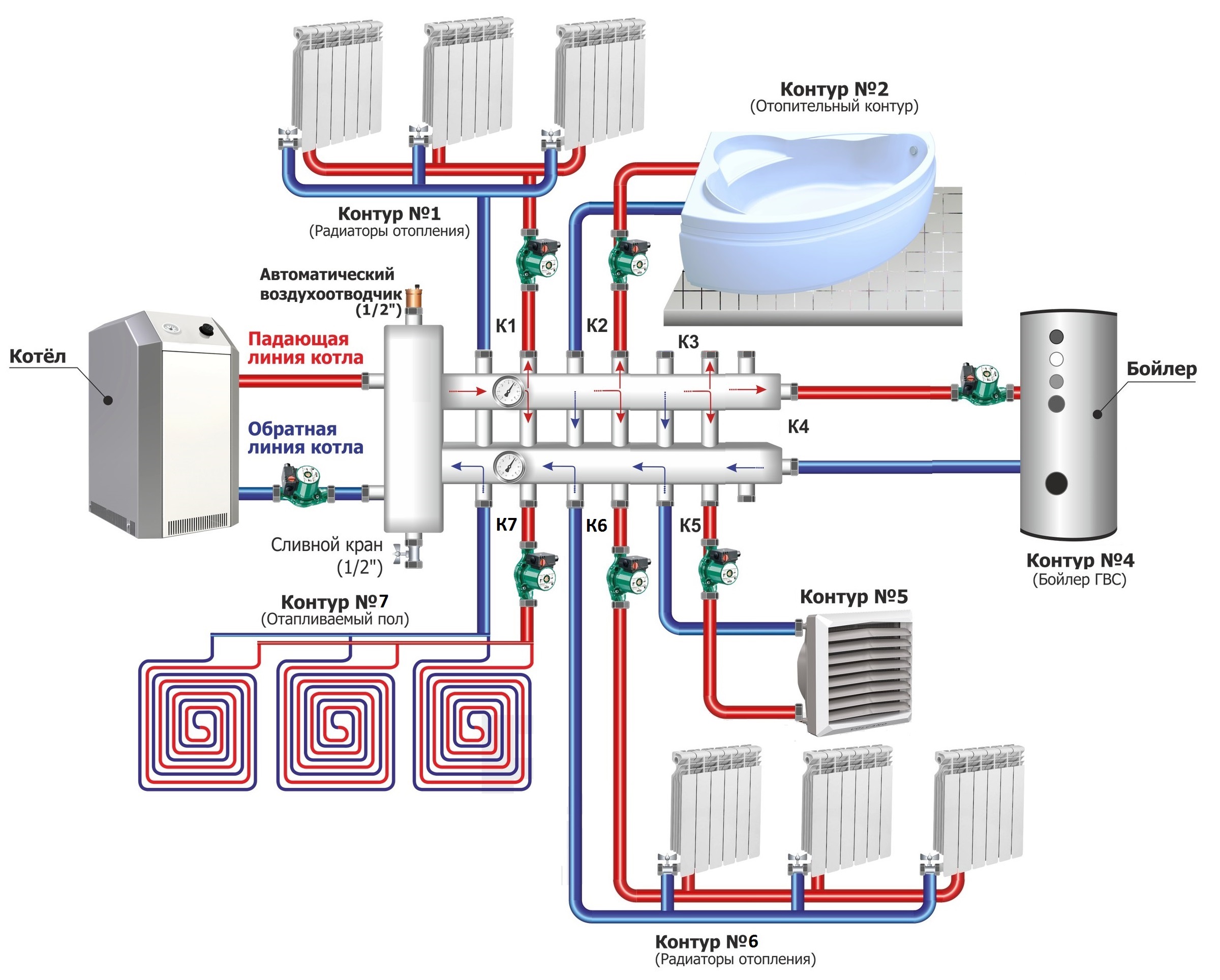

Для прямого подключения используется термогидравлический разделитель. В этом случае контур теплого пола должен быть оснащен насосным агрегатом, который будет работать в синхронизации с терморегулятором. Регулировка происходит в зависимости от скорости циркуляции жидкости, основываясь на температуре воздуха.

Движение в системе происходит следующим образом. Нагретая в котле вода поступает в гидравлический коллектор, который распределяет ее по контурам пола. После прохождения по петлям, вода возвращается через обратную линию в нагреватель. Эта схема обычно применяется в конденсационных устройствах, так как при ней не происходит снижения температуры в подающей трубе. В случае использования стандартного газового котла может произойти быстрая поломка теплообменника.

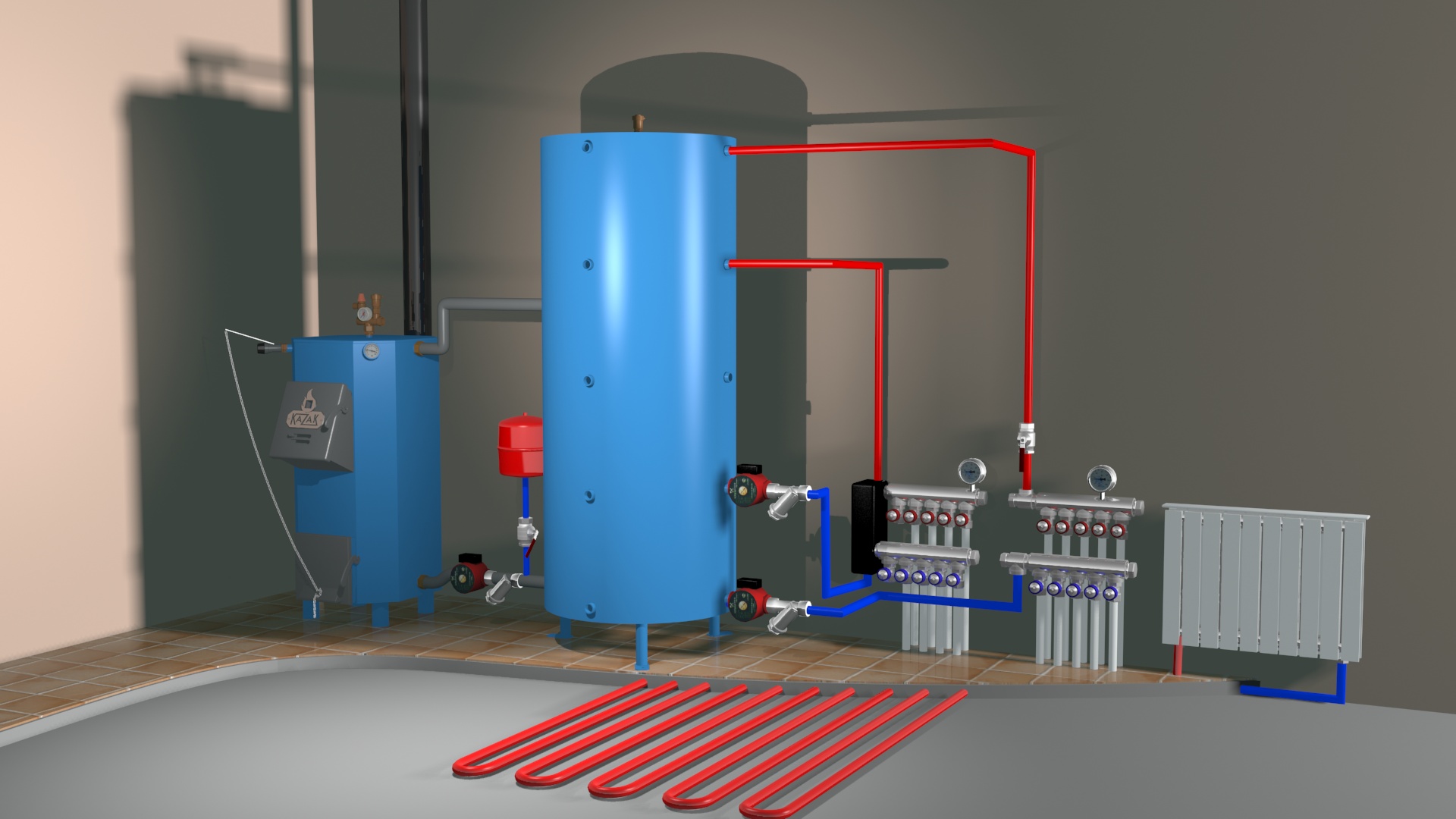

При установке твердотопливного котла необходимо также установить буферный бак, который поможет контролировать температуру и обеспечит корректную работу системы.

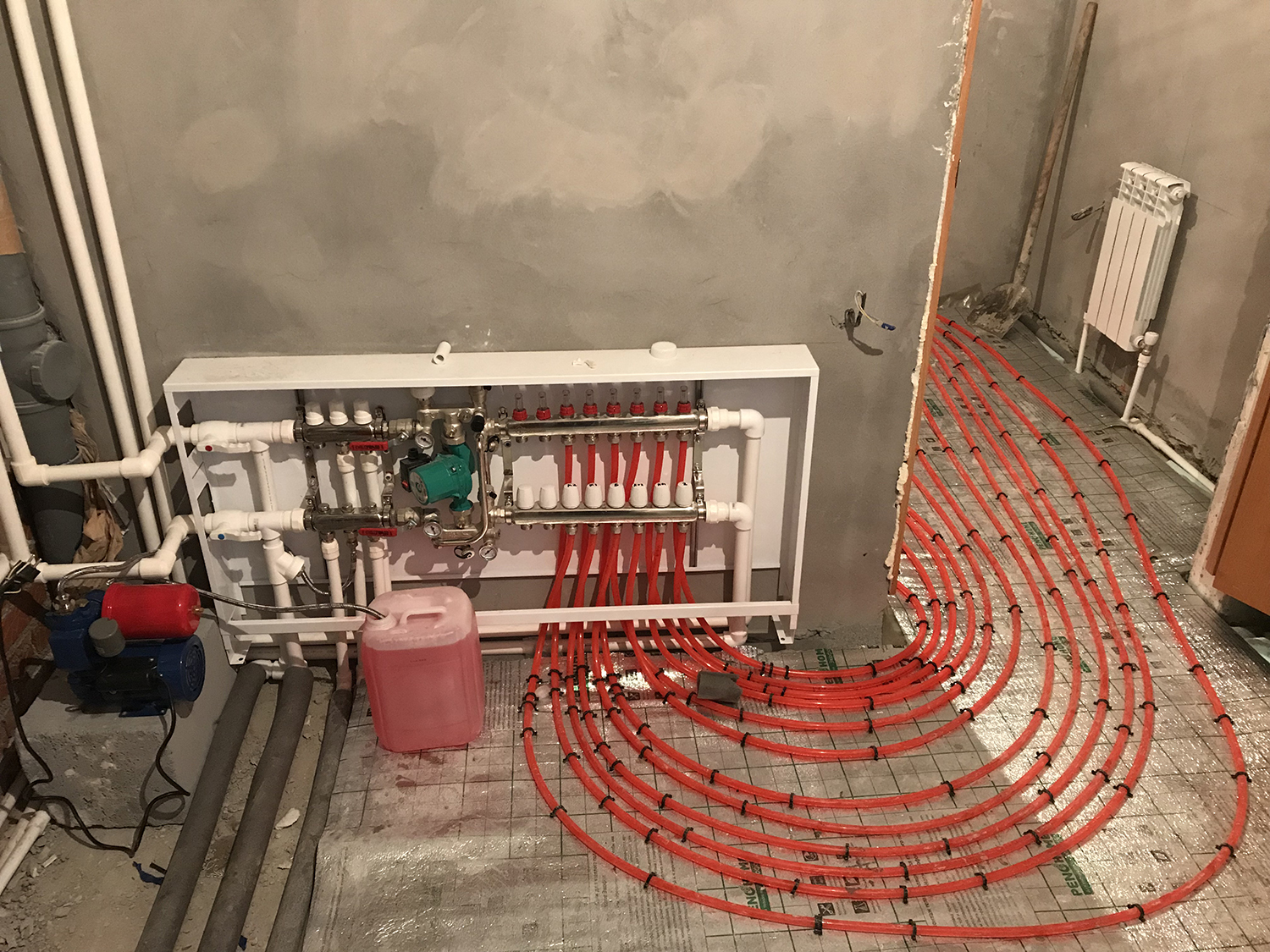

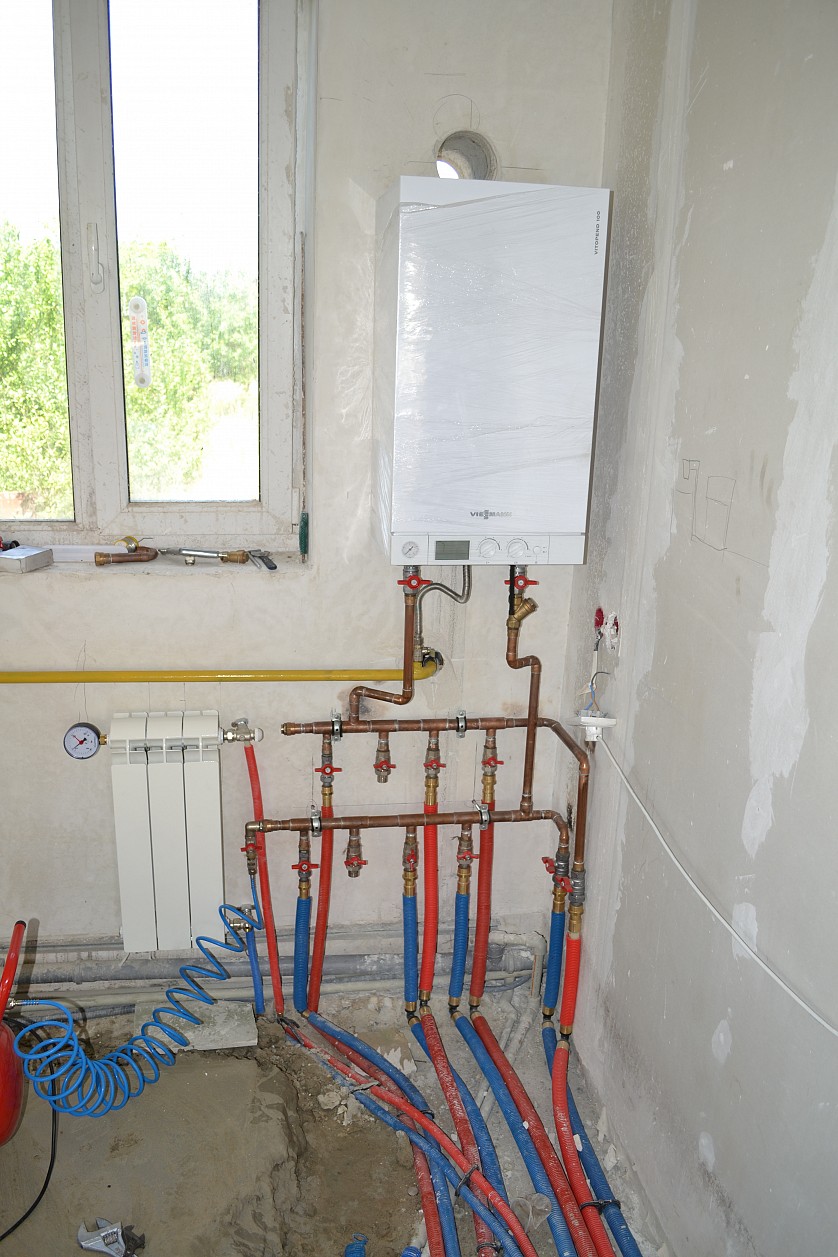

Подключение газового котла к теплому полу

Уникальность выполнения строительных и ремонтных работ, проводимых опытными специалистами, может оказаться полезной при подключении теплового нагревателя к системе теплоснабжения. Основные рекомендации и советы могут не принести пользы новичку, даже если он строго следует инструкции. Тем не менее, к советам стоит прислушаться, так как каждый профессионал может предложить что-то ценное:

• давление для проведения опрессовки должно быть в 2-3 раза выше номинального;
• при выполнении опрессовки лучше использовать временные заглушки и компрессорные переходники для большей надежности;
• коллекторные трубы рекомендуется устанавливать с помощью специального разрезного ключа;
• при заливке труб важно помнить о правильной методике: процесс должен происходить по трубам, заполненным водой, при номинальном давлении.

Устройство и принцип работы водяного тёплого пола

Преимущества и недостатки системы теплого пола от газового котла

Система теплого пола, работающая от газового котла, становится все более популярной среди владельцев частных домов и квартир. Это связано с рядом преимуществ, которые она предлагает, однако, как и любая другая система отопления, имеет свои недостатки. Рассмотрим их более подробно.

Преимущества

• Эффективность отопления: Теплый пол обеспечивает равномерное распределение тепла по всей площади помещения. Это позволяет избежать холодных зон и создает комфортные условия для проживания.
• Экономия энергии: Газовые котлы, как правило, более экономичны по сравнению с электрическими аналогами. Это позволяет существенно снизить затраты на отопление, особенно в больших домах.
• Комфорт: Теплый пол создает приятное ощущение тепла, особенно в холодное время года. Ноги не мерзнут, что особенно важно для семей с маленькими детьми.
• Отсутствие радиаторов: Установка теплого пола позволяет освободить пространство от громоздких радиаторов, что дает больше возможностей для дизайна интерьера.
• Здоровье: Теплый пол снижает уровень пыли в воздухе, так как тепло поднимается снизу, что может быть полезно для людей, страдающих от аллергий или заболеваний дыхательных путей.

Недостатки

• Высокие первоначальные затраты: Установка системы теплого пола требует значительных финансовых вложений на этапе монтажа, включая стоимость материалов и работы специалистов.
• Долгий нагрев: В отличие от традиционных радиаторов, теплый пол требует времени для достижения необходимой температуры. Это может быть неудобно в случае, если необходимо быстро прогреть помещение.
• Сложность ремонта: В случае повреждения системы теплого пола, ремонт может быть сложным и затратным, так как потребуется вскрытие пола для доступа к трубам.
• Ограничения по покрытию: Не все виды напольных покрытий подходят для установки на теплый пол. Например, ковровые покрытия могут препятствовать нормальной теплопередаче.
• Необходимость в терморегуляторах: Для оптимизации работы системы и достижения максимальной экономии энергии необходимо устанавливать терморегуляторы, что также увеличивает стоимость системы.

Таким образом, система теплого пола от газового котла имеет как свои преимущества, так и недостатки. При выборе данного типа отопления важно учитывать все аспекты, чтобы принять обоснованное решение, соответствующее вашим потребностям и условиям проживания.

Вопрос-ответ

Можно ли сделать теплый пол от газового котла?

Системы водяного теплого пола представляют собой сложный, но весьма эффективный механизм, который позволяет равномерно распределять тепло по помещению. Основным источником тепла в таких системах обычно является газовый котел.

Как подключается теплый пол к котлу отопления?

После того как функциональность системы проверена, система нормально функционирует. Приступают к проведению подключения пола к котлу отопления: сначала контур пола проверяется на герметичность, потом заливается цементом, потом подключается к котлу отопления. Котел подключается сразу к коллектору.

Почему нельзя делать теплый пол от отопления?

При подключении дополнительного водяного контура к централизованному отоплению возможно падение давления во всей системе. Это чревато отсутствием тепла (или недостаточным прогревом труб) на верхних этажах, а также серьезными проблемами с коммунальными службами. Высокая вероятность затопления соседей снизу.

Советы

СОВЕТ №1

Перед установкой теплого пола от газового котла, обязательно проведите расчеты теплопотерь вашего дома. Это поможет определить необходимую мощность котла и количество секций теплого пола, чтобы обеспечить комфортную температуру в помещениях.

СОВЕТ №2

Выбирайте подходящий тип теплого пола в зависимости от ваших потребностей. Например, водяные теплые полы лучше подходят для больших площадей, в то время как электрические могут быть более эффективными для небольших помещений или отдельных зон.

СОВЕТ №3

Обратите внимание на схему подключения теплого пола к газовому котлу. Используйте коллекторные группы для распределения теплоносителя, чтобы избежать перегрева и обеспечить равномерный прогрев всех участков пола.

СОВЕТ №4

Не забывайте о необходимости установки терморегуляторов и датчиков температуры. Это позволит вам более точно контролировать климат в доме и снизить затраты на отопление, поддерживая оптимальную температуру в помещениях.
