Правильный выбор трубы для кухонной вытяжки влияет на эффективность вентиляции и комфорт в доме. В этой статье мы рассмотрим, как выбрать оптимальный диаметр воздуховода для качественной циркуляции воздуха, а также предложим пошаговую инструкцию по монтажу труб. Вы получите советы, которые помогут избежать распространенных ошибок и сделать установку эффективной.

Какие воздуховоды используются?

Наиболее распространенным вариантом для установки вытяжки являются каналы из алюминия или пластика (из пищевого ПВХ). У каждого из этих материалов есть свои преимущества и недостатки, поэтому определить, какой из них предпочтительнее, невозможно. Важно учитывать общую конфигурацию установки, а также задуманное (или уже реализованное) оформление интерьера.

Выбор диаметра трубы для вытяжки на кухне является ключевым моментом, который влияет на эффективность вентиляции. Эксперты рекомендуют учитывать мощность вытяжного устройства: чем выше производительность, тем больший диаметр трубы необходим. Обычно для стандартных кухонь подходит труба диаметром от 120 до 150 мм.

Монтаж трубы следует выполнять поэтапно. Сначала необходимо подготовить место установки, убедившись, что нет препятствий для свободного потока воздуха. Затем, используя уровень, устанавливают крепежные элементы. После этого труба соединяется с вытяжкой, а все стыки герметизируются, чтобы избежать утечек. Завершив монтаж, важно проверить работу системы, убедившись, что воздух эффективно выводится наружу. Правильный выбор и установка трубы обеспечат комфорт и чистоту на кухне.

https://youtube.com/watch?v=2jDYtMD9cAs

Пластиковые воздуховоды

Интересные факты

Вот несколько интересных фактов о выборе и монтаже вытяжной трубы на кухне:

1. Влияние диаметра на эффективность: Правильный выбор диаметра трубы для вытяжки напрямую влияет на эффективность работы вентиляционной системы. Слишком узкая труба может привести к недостаточному воздухообмену, что в свою очередь увеличивает вероятность накопления запахов и влаги на кухне. Рекомендуется выбирать диаметр трубы в зависимости от мощности вытяжки: для моделей с мощностью до 300 м³/ч подойдет труба диаметром 120-150 мм, а для более мощных — 150-200 мм.

2. Материалы труб: Вытяжные трубы могут быть выполнены из различных материалов, таких как металл, пластик или алюминий. Металлические трубы более долговечны и устойчивы к высоким температурам, но могут быть дороже. Пластиковые трубы легче монтировать и дешевле, но они менее устойчивы к воздействию высоких температур и могут деформироваться со временем.

3. Пошаговый монтаж: Монтаж вытяжной трубы можно выполнить самостоятельно, следуя простым шагам. Сначала необходимо выбрать место для установки, затем установить кронштейны для крепления трубы, после чего соединить элементы трубы, обеспечивая герметичность соединений. Важно также учитывать уклон трубы — он должен быть направлен к вытяжке, чтобы избежать накопления конденсата. Завершив монтаж, стоит проверить работу системы, убедившись, что воздух свободно проходит через трубу.

Эти факты помогут вам лучше понять, как правильно выбрать и установить вытяжную трубу на кухне.

Цены на пластиковые трубы для вентиляции

Пластиковые трубы для вентиляции

Это трубы или каналы с определённым сечением и гладкими внутренними стенками. В местах соединения устанавливаются фланцы, что позволяет уменьшить ширину оставшихся щелей. Использование герметиков или клеящих составов для заполнения этих щелей не рекомендуется, так как это может усложнить дальнейшее обслуживание вентиляционной системы.

Пластиковые воздуховоды крепятся с помощью жестких хомутов-дюбелей, которые монтируются непосредственно в стену. Если вытяжка расположена не у стены, а в центре кухни (что становится популярным в современных больших частных домах), то для прокладки пластикового воздуховода создаётся отдельный короб-канал, который проходит по потолку.

Пластиковые воздуховоды делятся на:

1. Прямоугольные. Их основное преимущество заключается в сдержанном дизайне и компактности. Однако они требуют более частого обслуживания, так как на внутренних углах быстро накапливаются жир и грязь. Удалить эти отложения бывает сложно, и зачастую приходится использовать агрессивные моющие средства.

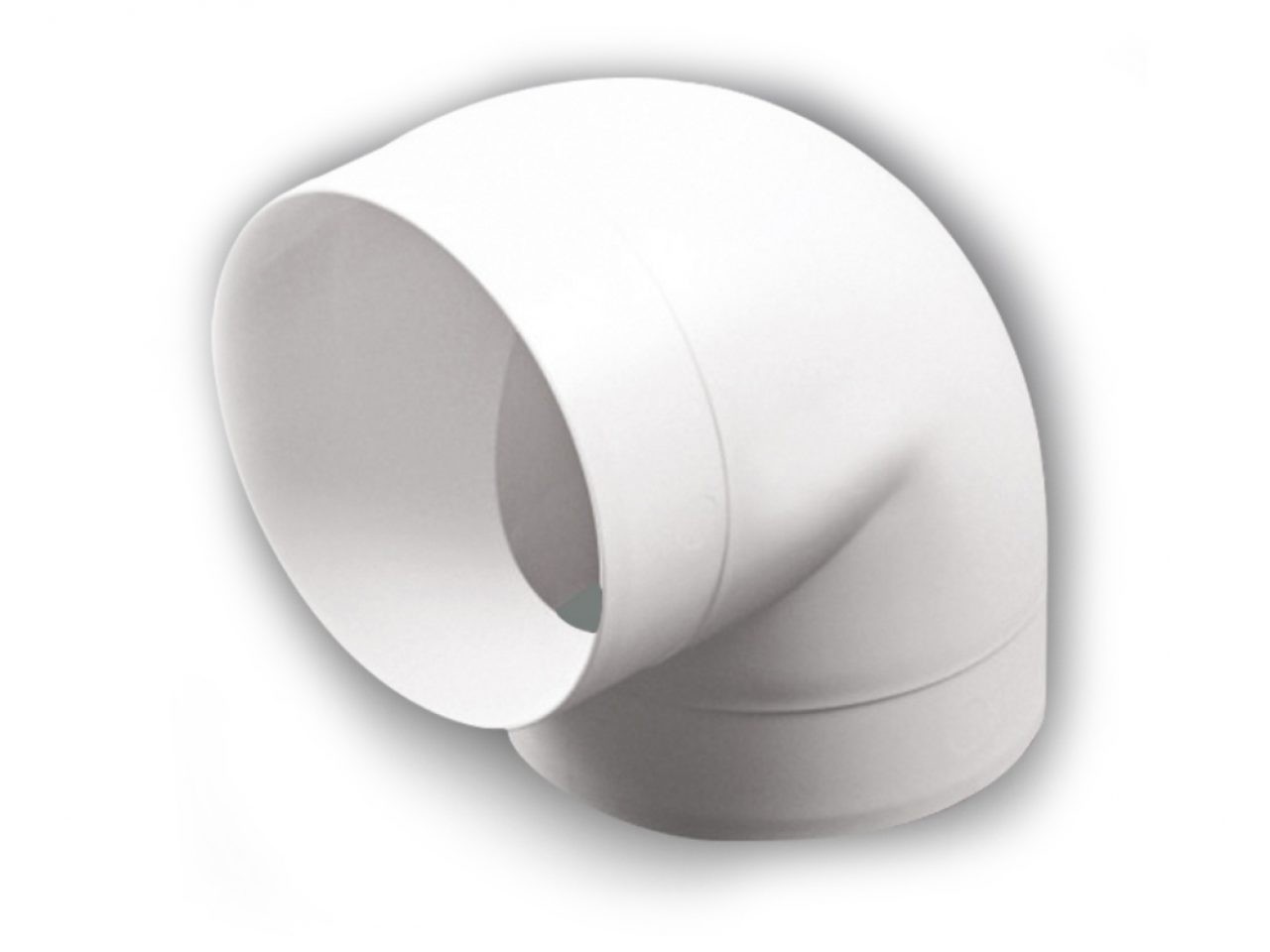

2. Круглые. Эксперты считают, что этот вариант предпочтительнее, так как круглая или овальная форма трубы создаёт минимальное сопротивление для воздушного потока. Кроме того, такие воздуховоды легче чистить, так как на их внутренних стенках скапливается меньше грязи, жира, пыли и влаги.

При использовании прямоугольных пластиковых воздуховодов важно минимизировать количество коленных переходов под любым углом. Наличие колена на 90 градусов может снизить производительность вытяжки на 10-20% в зависимости от общей длины вентиляционной системы.

Цены на гофрированные трубы для вентиляции

Гофрированные трубы для вентиляции

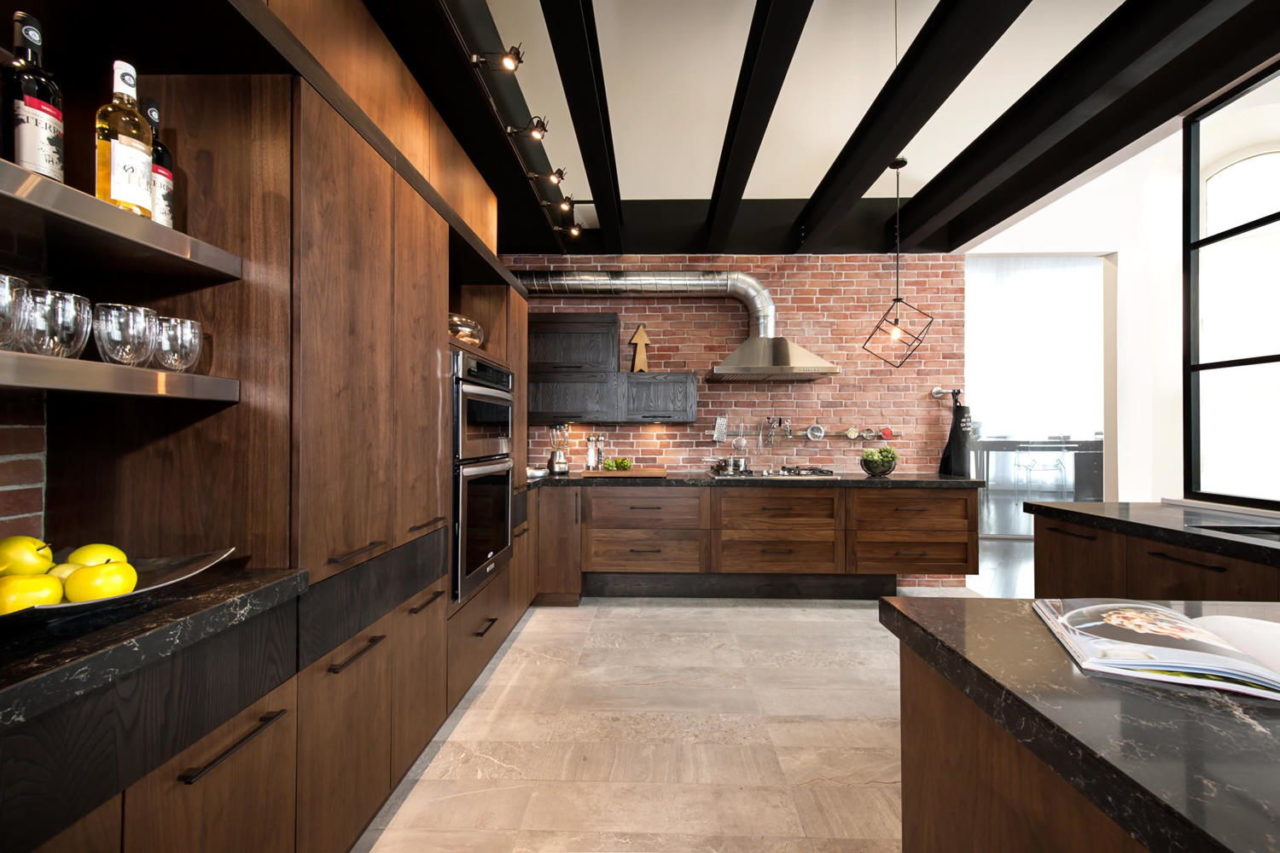

В жилых помещениях, как правило, используют гофрированную алюминиевую трубу. Её плюсы:

• очень малый вес, поэтому монтировать подпорки, удерживающие хомуты – не нужно;
• можно задать любую форму без использования специализированного инструментария, труба также поддается сжатию и растягиванию для получения необходимой длины;
• низкая стоимость (практически в 5 раз дешевле, нежели пластиковые каналы под вытяжку).

Но и недостатков у таких вентиляционных каналов – масса, среди которых самые явные:

• легко повредить, в том числе в процессе монтажа;
• не обладают гладкими внутренними стенками (многочисленные складки);
• имеют не самый привлекательный дизайн;
• после растягивания на максимальную длину восстановить первоначальную форму затруднительно;
• при повторном использовании (имеется ввиду, монтаж новой вентиляционной шахты) герметичность соединений может быть нарушена, так как концы гофрированной алюминиевой трубы легко гнутся.

А ещё такие трубы очень сложно мыть. Из-за своей формы в ребрах регулярно забиваются остатки жира, пыли и вымыть все это оттуда не получится даже специальными растворителями. Поэтому такие трубы под вытяжку служат буквально 2 – 3 года, после чего их попросту меняют на новые.

Стальные трубы

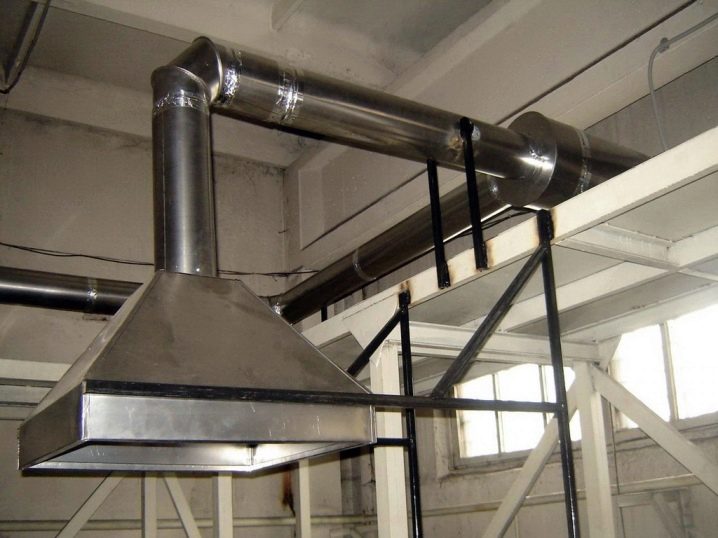

Современные вытяжные системы часто предполагают использование стальных труб, изготовленных из пищевой стали. Они создают минимальное сопротивление для воздушного потока, замедляют распространение бактерий на внутренних стенках и выглядят весьма эстетично. Однако стоит отметить, что их стоимость в 5-10 раз выше, чем у пластиковых труб аналогичной конструкции. Поэтому стальные трубы чаще устанавливают в ресторанах и других заведениях с профессиональными кухнями.

Если же вопрос бюджета не является критичным, то стоит предпочесть именно трубы для вытяжки из пищевой стали. Их срок службы превышает 50 лет, а обслуживание и очистка от загрязнений потребуются не чаще одного раза в три года (при менее активном использовании кухни — один раз в семь-восемь лет).

Видео – Установка воздуховода для кухонной вытяжки

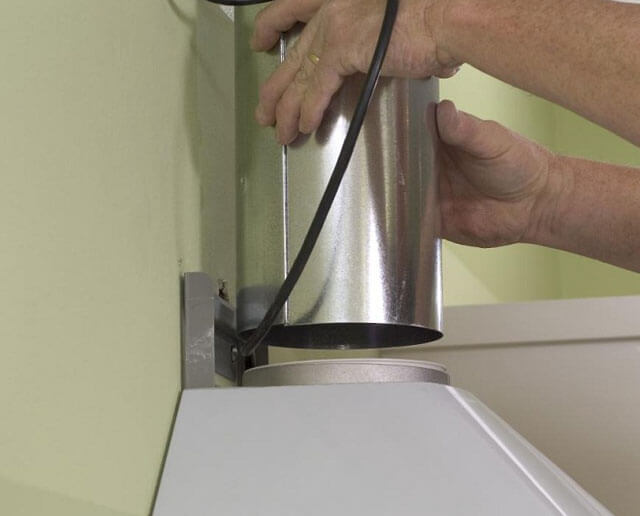

Крепятся стальные трубы по аналогии с пластиковыми, то есть, с помощью поддерживаемых хомутов в месте соединений и коленных переходов. Вентиляционный канал из такого материала весит достаточно много (примерно 1,5 кг на погонный метр), поэтому крепить его нужно надежно.

https://youtube.com/watch?v=f3eVafb7t_E

Как правильно выбрать диаметр воздуховода для вытяжки?

Основным критерием при выборе вытяжки является диаметр ее выходного отверстия. Если труба окажется больше или меньше необходимого размера, потребуется дополнительно герметизировать соединение с помощью алюминиевой фольги или специального переходника. Это может привести к образованию не герметичного соединения, что, в свою очередь, снизит эффективность работы всей вытяжной системы.

Также стоит помнить, что увеличение диаметра трубы приводит к повышению уровня шума во время работы вытяжки. При диаметре от 150 мм и выше уровень шума может превышать 40 – 50 дБ, что создает неудобства для окружающих. Поэтому не рекомендуется устанавливать вентиляцию с избыточным запасом. Это не только увеличивает уровень шума, но и приводит к ненужным расходам.

Какие размеры воздуховодов наиболее популярны для кухонных вытяжек? Если говорить о круглых трубах, то они бывают с диаметром от 30 до 300 мм. Наиболее распространенные размеры для домашнего использования – это 180, 200, 220 и 240 мм. Даже без активной вентиляции они способны обеспечить воздухообмен в пределах 40 – 50 м³ в час, что вполне достаточно для кухни площадью 7 – 10 квадратных метров.

Наиболее распространенные прямоугольные каналы для кухонных вытяжек имеют размеры 80 на 150 мм и 50 на 100 мм. Однако такие выходные раструбы на вытяжках, установленных над газовыми плитами, встречаются довольно редко, поэтому без переходников не обойтись.

Что касается гофрированных труб, то их диаметр аналогичен диаметру круглых труб и также варьируется от 30 до 300 мм (а для дымоходов – до 800 мм, которые также могут использоваться для вытяжки, так как конструктивные отличия минимальны).

Производительность вентиляции

Оптимальным вариантом производительности вентиляции является полная замена воздуха на кухне в течение 30 минут. Соответственно, расчет начинают с определения объема пространства кухни по формуле V=a*b*c, где а – длина, b – ширина, c – высота. Если кухня неправильной формы, то её условно разделяют на несколько кубических зон и для каждой делают расчет объема отдельно. Получается, что кухня площадью в 8 м² с высотой полотка 2,5 м (стандарт для «хрущевок») имеет объем 20 м³. И минимально необходимая производительность вентиляции должна составлять от 40 м³.

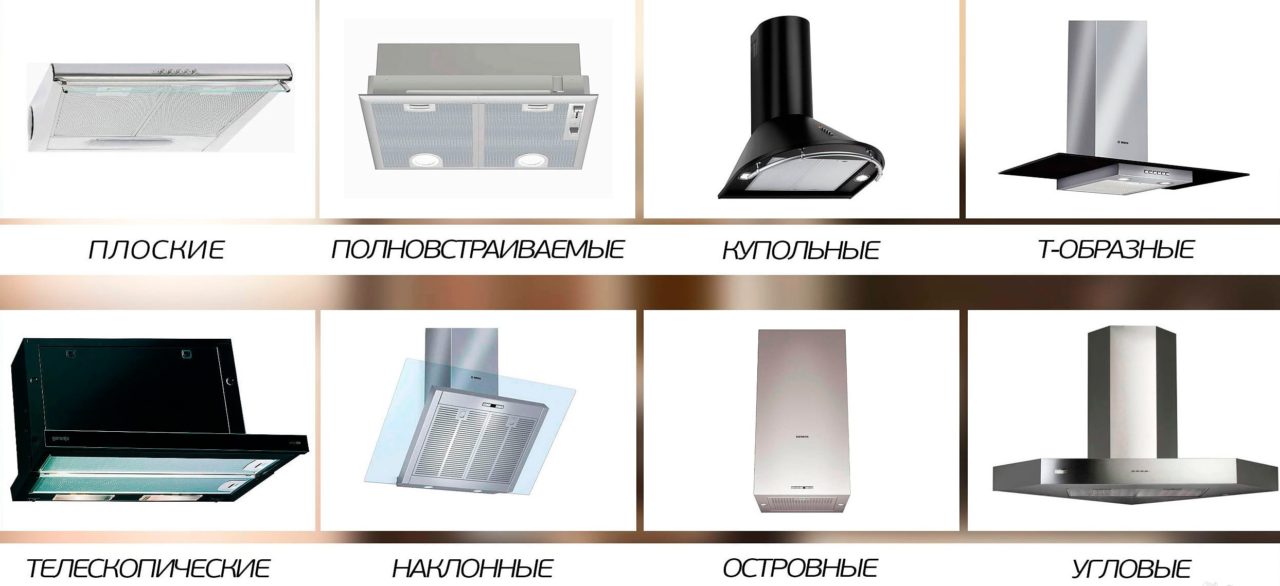

Цены на модельный ряд вытяжек для кухни

Вытяжка

Таблица 1. Возможная производительность вентиляции в зависимости от диаметра воздуховода.

Приведенные данные актуальны для систем принудительной вентиляции с минимальной скоростью вращения вентилятора, составляющей примерно 300 – 500 оборотов в минуту. Однако в современных вытяжках производительность, как правило, значительно выше и может превышать 500 м³ в час.

Если рассматривать установку вытяжки на кухне в многоквартирном доме, то общая производительность системы будет увеличена, поскольку в вентиляции по умолчанию предусмотрен фиксированный поток воздуха с движением около 1 м/с.

Необходимость в принудительной циркуляции воздуха

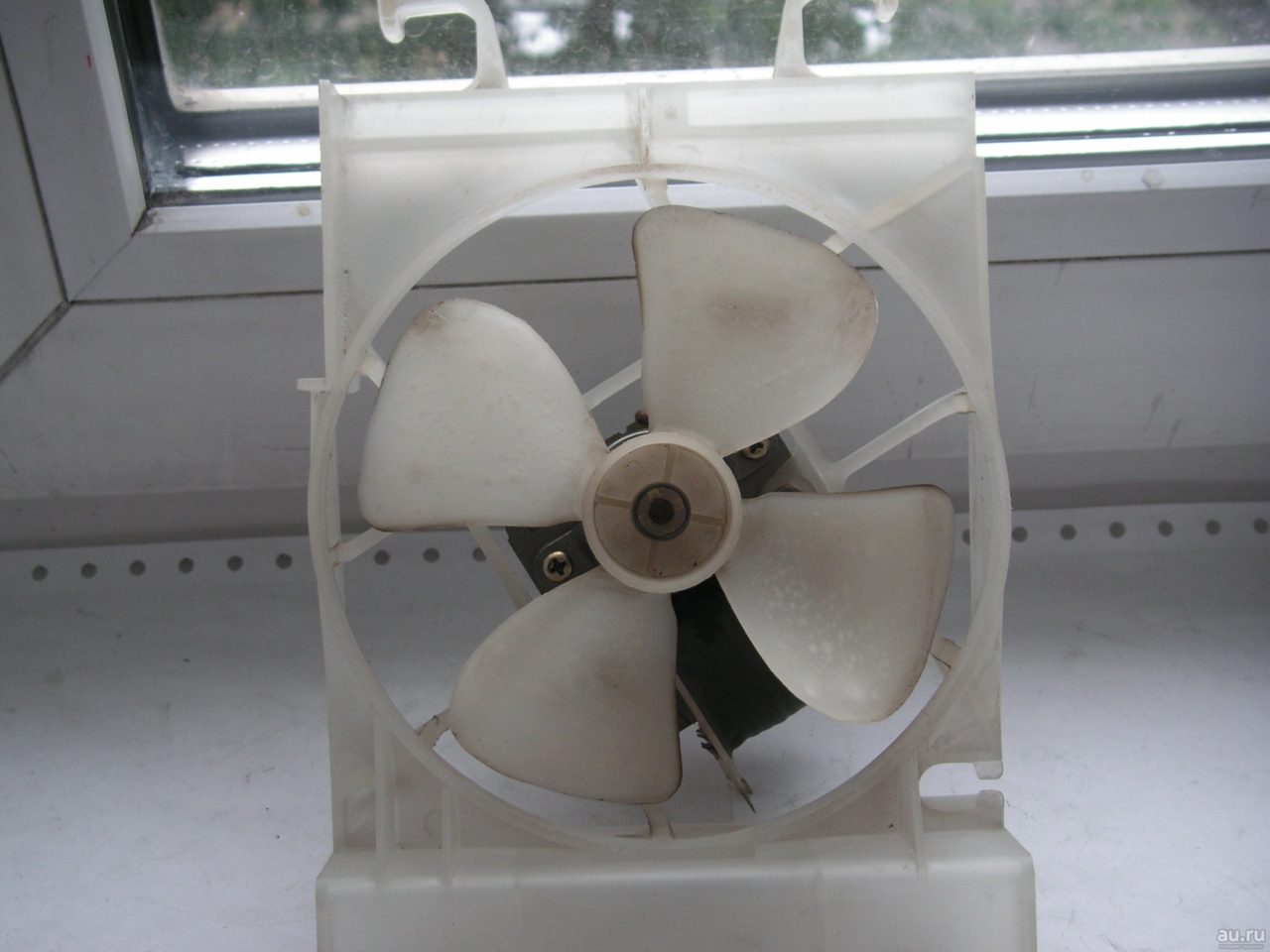

90% современных вытяжек имеют встроенный вентилятор, создающий поток воздуха в направлении раструба. Ставить дополнительный вентилятор можно лишь в тех случаях, если общая протяжность трубы к вентиляционному выходу составляет свыше 10 метров. В этом случае лопасть монтируется для компенсации снижения производительности на каждый погонный метр.

Если же вытяжка соединена с вентиляционным выходом трубой всего до 1 м, то можно обойтись и без принудительной циркуляции. Главное – своевременно выполнять очистку фильтров (по рекомендациям производителей это нужно выполнять каждые 6 – 12 месяцев или же полностью заменять картридж с фильтром).

Оптимальный вариант трубы под вытяжку – не более 3 метров при отсутствии коленных переходов. В этом случае её производительность будет такой, как и указывает в инструкции производитель без дополнительных потерь (при условии, что вентиляционный выход не загрязнен).

Практические советы по монтажу труб под вытяжку

При установке труб для кухонной вытяжки важно следовать нескольким рекомендациям, которые помогут снизить потери производительности:

1. Не устанавливайте воздуховод на противоположной стороне стены от вентиляционного отверстия. Оптимально, если газовая плита расположена прямо под вентиляционным выходом, с возможным отклонением в пределах 1-2 метров.
2. Заранее продумайте маршрут прокладки воздуховода. Основное требование – свести к минимуму количество угловых переходов, так как каждый из них может снизить эффективность вентиляции на 10-20%.
3. Сократите длину вентиляционной трубы. Чем короче она будет, тем выше будет общая производительность вытяжки.
4. Обязательно установите обратный клапан. В противном случае неприятные запахи из вентиляционной системы могут попасть на кухню и распространиться по всему дому. Единственный способ избежать этого – держать вентилятор постоянно включенным, но его ресурс ограничен (в среднем 3000 часов).
5. Обеспечьте нормальную естественную вентиляцию помещения. В квартирах она предусмотрена на этапе строительства, а в частных домах может потребоваться установка приточно-вытяжной вентиляции. Без притока свежего воздуха вытяжка не сможет эффективно работать.
6. При установке пластиковых или стальных труб, а также коробов, хомуты следует крепить не реже чем через каждые 2 погонных метра и на всех угловых переходах. Для гофрированных труб допускается крепление хомутов с шагом до 4 метров.
7. Если шум от вентиляции слишком громкий, его можно уменьшить с помощью гипсокартонного короба. Если этого недостаточно, внутрь короба можно уложить минеральную вату, которая безопаснее, чем опилки или пенопластовые шарики, хотя и стоит дороже.

Что касается скрытия видимых вентиляционных труб, можно рассмотреть следующие варианты:

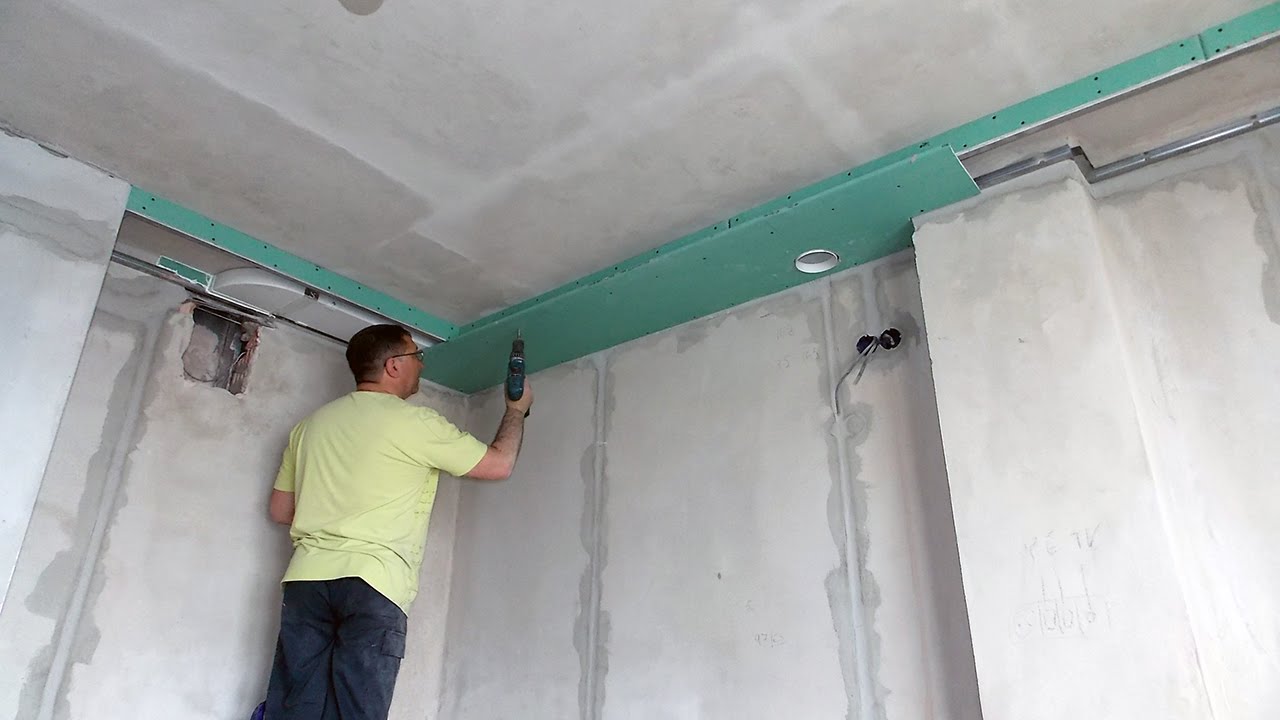

1. Установка декоративного короба из гипсокартона. Желательно сделать конструкцию разборной для удобства обслуживания вентиляционной системы в будущем.
2. Маскировка с помощью фальш-стены. Этот вариант подходит, если монтаж вентиляционной трубы осуществляется во время ремонта кухни.
3. Покраска. Этот способ подходит для пластиковых воздуховодов, цвет выбирается в соответствии с дизайном интерьера кухни.
4. Установка мебельного козырька. Подвесные шкафчики и другие элементы кухонного гарнитура крепятся с отступом от потолка на 15-30 см, а над ними устанавливается козырек со светодиодной подсветкой, где также можно проложить коммуникации. Под козырьком можно скрыть не только вентиляционную трубу, но и газовую, водопровод, электропроводку и прочее.
5. Создание двухуровневого гипсокартонного потолка. Это выглядит эстетично, но конструкцию будут поддерживать металлические профили.
6. Маскировка вентиляции с помощью навесного шкафчика. Это недорого и практично, но в таком шкафчике уже не получится ничего хранить.

Видео – Монтаж воздуховода для кухонной вытяжки

Оптимальный вариант в каждом отдельном случае подбирается индивидуально.

https://youtube.com/watch?v=JqFVPDRwUhA

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует осуществлять по следующему порядку:

1. Определите необходимую производительность вентиляции, для чего нужно узнать общий объем кухни.
2. Приобретите вытяжное устройство. Рекомендуется, чтобы диаметр выходного раструба совпадал с диаметром вентиляционного отверстия в стене.
3. Разработайте план-схему прокладки воздуховодов для вытяжки. Старайтесь минимизировать длину трубопровода и избегать использования коленных переходов (один будет необходим – у вентиляционного отверстия в стене).
4. Установите вытяжку над плитой. Оптимальная высота установки составляет 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при условной высоте плиты в 1 метр).
5. Подведите трубопровод согласно ранее разработанной схеме.
6. Установите обратный клапан, переходники и закрепите трубы с помощью хомутов.
7. Проверьте герметичность системы. Отсутствие движения воздуха на соединениях можно определить с помощью небольшой газетной страницы. Если трубы выполнены из стали или алюминия, используйте горящую свечу для проверки.

В итоге, для вытяжки оптимальным вариантом являются трубы круглого сечения. Если бюджет позволяет, стоит рассмотреть покупку стальных труб аналогичной конструкции. Гофрированные трубы применяются только в случае необходимости максимальной экономии при обустройстве кухни. Наиболее распространенный диаметр труб для вытяжки составляет от 100 до 240 мм (изготавливаются с шагом в 10 мм).

Устранение возможных проблем при эксплуатации вытяжки

При установке и эксплуатации вытяжки на кухне могут возникнуть различные проблемы, которые могут негативно сказаться на её эффективности и долговечности. Рассмотрим основные из них и способы их устранения.

1. Неправильный выбор диаметра трубы

Одной из самых распространённых проблем является неправильный выбор диаметра трубы для вытяжки. Если диаметр трубы меньше, чем выходное отверстие вытяжки, это может привести к снижению производительности устройства и увеличению уровня шума. Важно учитывать, что для вытяжек с мощными моторами рекомендуется использовать трубы большего диаметра. Если вы уже установили трубу, и она не соответствует требованиям, необходимо заменить её на более подходящую.

2. Загрязнение воздуховодов

С течением времени в воздуховодах может накапливаться жир, пыль и другие загрязнения, что приводит к снижению эффективности работы вытяжки. Регулярная чистка воздуховодов поможет избежать этой проблемы. Рекомендуется проводить чистку не реже одного раза в полгода. Для этого можно использовать специальные чистящие средства или обратиться к профессионалам.

3. Неправильная установка

Если вытяжка установлена неправильно, это может привести к её неэффективной работе. Например, если труба имеет слишком много изгибов или слишком длинная, это может снизить тягу. При установке следует следить за тем, чтобы труба была как можно более прямой и короткой. Если вы заметили, что вытяжка работает неэффективно, проверьте правильность её установки и, при необходимости, внесите коррективы.

4. Шум при работе вытяжки

Шум при работе вытяжки может быть вызван несколькими факторами: неправильной установкой, загрязнением фильтров или недостаточной жесткостью конструкции. Убедитесь, что все крепления надёжно зафиксированы, а фильтры чистые. Если шум не утихает, возможно, стоит рассмотреть возможность установки более тихой модели вытяжки.

5. Запахи в помещении

Если вытяжка не удаляет запахи, это может быть связано с неправильной установкой или загрязнением фильтров. Проверьте, не забиты ли фильтры, и при необходимости замените их. Также убедитесь, что труба не имеет утечек и правильно подключена к вентиляционной системе. Если проблема сохраняется, возможно, стоит рассмотреть установку дополнительного фильтра для устранения запахов.

Следуя этим рекомендациям, вы сможете устранить возможные проблемы при эксплуатации вытяжки и обеспечить её эффективную работу на долгие годы.

Вопрос-ответ

Какого диаметра труба нужна для вытяжки на кухне?

Обычно для стандартных кухонь подходит диаметр воздуховода от 100 до 150 мм. Приобретение материалов: закупите необходимые инструменты и материалы для монтажа воздуховода, включая сам воздуховод, крепежные элементы и герметики.

Какой диаметр воздуховода нужен для вытяжки на кухню?

Диаметр воздуховода должен максимальным образом соответствовать размеру выходного патрубка вытяжки и вентиляционного канала. Основное условие — он не должен быть меньше. Круглые воздуховоды могут быть диаметром от 80 до 300 мм. Они выпускаются с шагом 10 мм, поэтому можно подобрать наиболее удачный вариант.

Как рассчитать диаметр трубы для вытяжки?

Чтобы рассчитать диаметр круглого воздуховода, нужно знать расход воздуха в м³/ч и предполагаемую скорость потока в м/с. Формула такая: D = √(4Q / πV) × 1000, где D — диаметр в мм, Q — расход, V — скорость воздуха.

Как выбрать диаметр гофры для вытяжки?

Для организации бытовой вентиляции подходят изделия диаметром 10-15 см. Менее ходовые размеры – 20-30 и более см. Гофра из пластика и полиэтилена широко применяется в быту.

Советы

СОВЕТ №1

При выборе диаметра трубы для вытяжки учитывайте мощность вашей вытяжки и размеры кухни. Обычно для стандартных кухонь подходит труба диаметром 120-150 мм, но для более мощных моделей или больших помещений может потребоваться труба диаметром 200 мм и более.

СОВЕТ №2

Обратите внимание на материал трубы. Металлические трубы более долговечны и устойчивы к высоким температурам, в то время как пластиковые легче монтировать и они дешевле, но могут быть менее надежными в условиях высокой влажности.

СОВЕТ №3

При монтаже трубы старайтесь минимизировать количество изгибов и поворотов, так как это может снизить эффективность вытяжки. Если изгибы необходимы, выбирайте плавные углы, чтобы воздух мог свободно проходить через систему.

СОВЕТ №4

Не забывайте о герметичности соединений. Используйте специальные герметики или хомуты, чтобы избежать утечек воздуха, которые могут снизить эффективность работы вытяжки и привести к накоплению жира и загрязнений в системе.
