Ворота распашные металлические из профнастила с калиткой – это не только функциональный элемент ограждения, но и деталь, придающая участку завершенный вид. В статье рассмотрим процесс их изготовления и установки своими руками, что поможет сэкономить средства и создать уникальный дизайн. Вы узнаете о различных конструкциях, получите советы от мастеров и найдете пошаговую инструкцию с фото и видео материалами, что сделает процесс понятным и доступным.

Общие технические требования

Существует множество вариантов распашных ворот, однако к ним предъявляются определенные общие технические требования.

Эти рекомендации являются общими и не обязательно следовать им строго, но их знание поможет избежать неприятных ошибок при выборе конкретной модели распашных ворот.

Эксперты отмечают, что изготовление распашных металлических ворот из профнастила с калиткой — это процесс, требующий внимательности и точности. В первую очередь, необходимо правильно выбрать материалы: профнастил, металлические профили и фурнитуру. Качество этих компонентов напрямую влияет на долговечность конструкции.

Установка ворот своими руками начинается с тщательной подготовки участка и разметки. Специалисты рекомендуют использовать уровень и рулетку для обеспечения точности. Важно учесть вес ворот и правильно установить петли, чтобы избежать перекосов.

Также эксперты подчеркивают, что наличие калитки в конструкции добавляет удобства, особенно в частных домах. Она должна быть расположена на удобной высоте и открываться в нужном направлении. В целом, при соблюдении всех рекомендаций, установка распашных ворот может стать не только практичным, но и увлекательным занятием для владельца.

https://youtube.com/watch?v=V0hGEt0-ziQ

Этапы возведения

После того как принято окончательное решение о строительстве металлических распашных ворот, можно приступать к непосредственным работам. Для минимизации вероятности ошибок их рекомендуется разделить на несколько этапов.

Интересные факты

Вот несколько интересных фактов о распашных металлических воротах из профнастила с калиткой и процессе их изготовления и установки:

1. Материалы и устойчивость: Профнастил, используемый для изготовления ворот, обладает высокой прочностью и устойчивостью к коррозии. Это делает его идеальным материалом для наружных конструкций. Кроме того, профнастил доступен в различных цветах и текстурах, что позволяет гармонично вписать ворота в общий дизайн участка.

2. Самостоятельная установка: Установка распашных ворот своими руками не требует специальных навыков, но важно следовать определённым этапам. Ключевыми шагами являются: создание фундамента, установка столбов, монтаж каркаса и профнастила, а также установка калитки. Правильная разметка и использование уровня помогут избежать ошибок и обеспечат долговечность конструкции.

3. Функциональность калитки: Встроенная калитка в распашные ворота обеспечивает удобный доступ на участок без необходимости открывать большие ворота. Это особенно полезно для частых проходов, например, для выноса мусора или доступа к саду. Калитка может быть выполнена в том же стиле, что и ворота, что придаёт конструкции эстетичный вид.

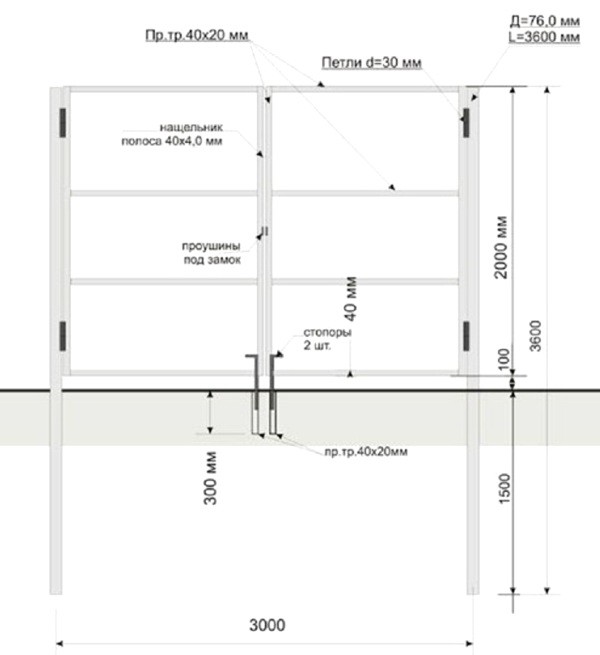

Разработка чертежа

На данном этапе необходимо тщательно продумать все технические аспекты. Создайте эскиз и отметьте на нем ключевые параметры:

• ширина и высота створок ворот;
• расположение навесов, замков, ручек и других элементов;
• размеры и местоположение калитки, если она предусмотрена в конструкции ворот;
• расстояние и размеры между опорными столбами;
• перечень систем автоматизации управления, если они будут использоваться.

Цены на готовые распашные ворота

Распашные ворота

Подбор материалов

При планировании конструкции важно составить список необходимых материалов и их количества. Жестких стандартов не существует, и каждый может выбрать те материалы, которые ему больше нравятся или проще достать. Мы предлагаем общие рекомендации по выбору, основанные на многолетнем опыте создания металлических ворот.

1. Для вертикальных несущих опор лучше всего подойдут круглые или профильные трубы. Если вес створок не превышает 150 килограммов, можно использовать квадратную трубу размером 80×80 мм с толщиной стенки от двух миллиметров. Для створок весом около 300 кг следует выбирать трубу диаметром 100 мм с толщиной стенки от 3 мм.

2. Каркас ворот. Выбор конкретного типа труб зависит от размеров конструкции, но для стандартных ворот подойдут трубы 60×40 мм, а усилительные распорки рекомендуется изготавливать из трубы 40×20 мм. Для калитки используйте трубу 20×20 мм.

3. Обшивка. Наиболее часто применяется профилированный лист. Высота профилей не имеет значения, важно обращать внимание на толщину металла. Рекомендуется использовать листы толщиной 0,5 мм, так как они служат немного дольше. Что касается прочности, то для злоумышленников с современными инструментами не имеет значения, какое железо резать: 0,45 мм или 0,7 мм, на это уходит одинаковое время.

4. Навесные петли. Необходимо выбирать очень прочные, с диаметром оси не менее 10 мм. Эти элементы должны быть оснащены специальными механизмами для облегчения вращения. Чаще всего, помимо смазки, используются стальные шарики подходящего диаметра.

5. Замки, ручки и другие комплектующие. Рекомендуется приобретать промышленные изделия, так как самостоятельно изготовить качественные компоненты будет сложно. В настоящее время существует широкий ассортимент товаров, и без труда можно найти подходящие варианты.

После того как вы определили номенклатуру и количество материалов, необходимо закупить недостающие элементы.

На завершающем этапе важно подготовить и проверить инструменты. Для создания простейших ворот достаточно будет лишь сварочного аппарата.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Все остальные есть у каждого владельца загородного участка.

Пошаговая и нс т рукция по изгото влению ворот

Мы рассмотрим наиболее простую конструкцию ворот, которую можно собрать самостоятельно, без помощи других. Несмотря на свою простоту, такие ворота обладают хорошими эксплуатационными характеристиками, а для улучшения их внешнего вида можно добавить декоративные элементы, которые привариваются после завершения монтажа.

Ворота изготавливаются из профильной трубы размером 40×20 мм. Чтобы избежать провисания, устанавливаются укосины и распорки. Все работы можно выполнить самостоятельно благодаря использованию уникальной технологии, которая предотвращает прогибы и деформации геометрии конструкции во время сварки.

Почему это так? Сначала привариваются перемычки, а затем к ним поперечины. Каркас крепится непосредственно к вертикальным опорам, что исключает возможность деформации створок и отдельных элементов.

Шаг 1. Приварите к опорным столбикам две горизонтальные трубы для створок ворот. Расстояние между ними должно соответствовать высоте ворот, а положение профильных труб должно быть строго параллельным.

Важно. Необходимо проверять расположение горизонтальных элементов не только с помощью рулетки, но и обязательно с использованием пузырькового уровня. Если будут обнаружены значительные отклонения от горизонтального положения, створки могут открываться и закрываться с трудом, а в некоторых случаях ворота придется переделывать.

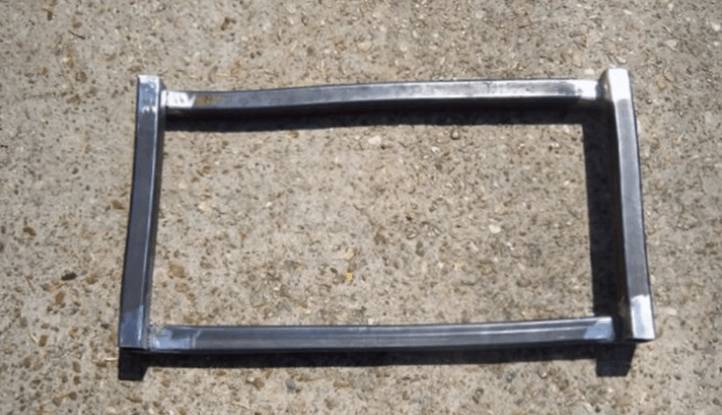

Шаг 2. Чтобы предотвратить прогиб длинных труб, под нижнюю трубу поставьте блоки или другие предметы подходящей высоты.

Шаг 3. Используя болгарку, отрежьте заготовки для боковин ворот. Вам потребуется четыре таких элемента. Тщательно измерьте длину, чтобы они точно помещались между двумя длинными горизонтальными трубами.

Шаг 4. Приварите две боковины в центре ворот. Оставьте между ними зазор около 10 см, чтобы избежать проблем в случае нарушения технологии и небольшого провисания створок. Перед фиксацией еще раз проверьте длину, детали должны выровнять немного провисшие трубы.

Варите качественно, шов должен быть выполнен по всему периметру. Правильно отрегулируйте силу тока и подберите подходящий диаметр электрода. В данном случае рекомендуется использовать электроды диаметром 4 мм, ток должен быть такой силы, чтобы металл проваривался на всю глубину, но не перегревался и не кипел. Это требует определенного опыта в сварочных работах; если вы не уверены в своих силах, лучше попрактиковаться на ненужных отрезках. Сквозь маску нужно различать металл и шлак: шлак всегда светлее, металл немного темнее. Во время сварки следите за тем, чтобы шлак равномерно распределялся по верхней части металла, не оставляя пропусков.

Шаг 5. Приварите навесы к крайним боковинам.

Как уже упоминалось, расстояние от верхней и нижней части должно составлять примерно 10 см. Обратите внимание на то, какие навесы куда приваривать и в каком положении. Необходимо сделать так, чтобы створки могли сниматься с опор. Если вы хотите немного повысить безопасность, можно приварить их в обратном положении, что не позволит снять створки с навесов. Однако опытные мастера не рекомендуют делать это, так как положительный эффект будет незаметен, а во время ремонта могут возникнуть серьезные проблемы.

Шаг 6. Закрепите боковины с навесами к вертикальным опорам и воротам. Постоянно контролируйте их положение, боковые грани всех фасонных труб должны находиться в одной плоскости.

Важно. Навесы к столбам привариваются вертикальным швом. Это довольно сложная технология, к ней нужно подойти с вниманием.

Дело в том, что именно в этих местах всегда возникают максимальные нагрузки, и вы должны быть уверены в качестве приваривания. Шов следует накладывать снизу вверх, касание электрода должно быть прерывистым. Дуга держится до тех пор, пока металл не начнет капать на землю. Как только это происходит, нужно разорвать дугу и дать металлу немного остыть. Затем рядом с наложенным швом снова создается дуга, и процесс сварки продолжается по тому же алгоритму. На практике длина одного вертикального шва не превышает 1 см, конкретные значения зависят от характеристик металла и опыта сварщика.

Шаг 7. Для усиления конструкции установите раскосы. Желательно размещать их по диагоналям створок, так они лучше справляются с боковыми нагрузками. Однако конкретное место может определяться мастером с учетом общей конструкции ограждения. Если швы прочные и качественные, то горизонтальные элементы также хорошо выполнят функции усиления жесткости створок.

Шаг 8. Проверьте прочность всех швов, очистите их от шлака и, если обнаружите раковины или пропуски, исправьте проблемные места. Если все в порядке, можно отрезать каркас от опорных столбов и разделить его на две части.

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

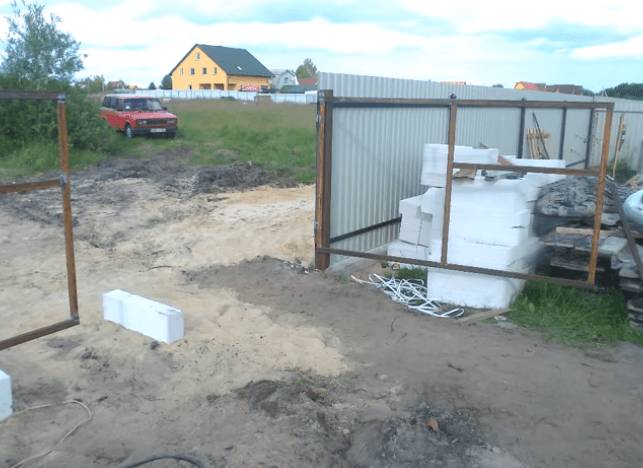

Проверьте открывание/зарывание створок ворот, если вы соблюдали рекомендации, то никаких проблем не должно быть.

Шаг 9. Снимите с петель каркас и обварите те места, с которыми было сложно работать.

1. Подготовьте рабочее место, подложите под створки бруски или доски, приподнимите их с земли.
2. Болгаркой тщательно зачистите сварку, уберите шлак и потеки, сделайте ревизию швов. Очистите поверхности металла от ржавчины.
3. Усильте слабые места. В горизонтальном положении неопытным сварщикам варить удобнее всего.

Шаг 10. Навесьте ворота на петли и фиксируйте специальную фурнитуру. Ее номенклатура и размеры могут быть различными. Фурнитура прикручивается болтами, фиксируется заклепками или приваривается. Конкретный способ не имеет значения, выбирайте для себя наиболее легкий.

Важно. Внимательно приваривайте задвижки, отверстия должны точно совпадать со штырями.

Для исключения ошибок вначале рекомендуется приварить засов, потом струбцинами временно зафиксировать в нужных местах вторые половинки и в таком положении наживить. Если все в норме, то струбцины снимаются и накладывается сплошной шов. Нижнюю часть створок можно закрывать при помощи кусков строительной арматуры, направляющие делать из гаек соответствующего диаметра.

На этом сварочные работы закончены, можно приступать к покраске ворот.

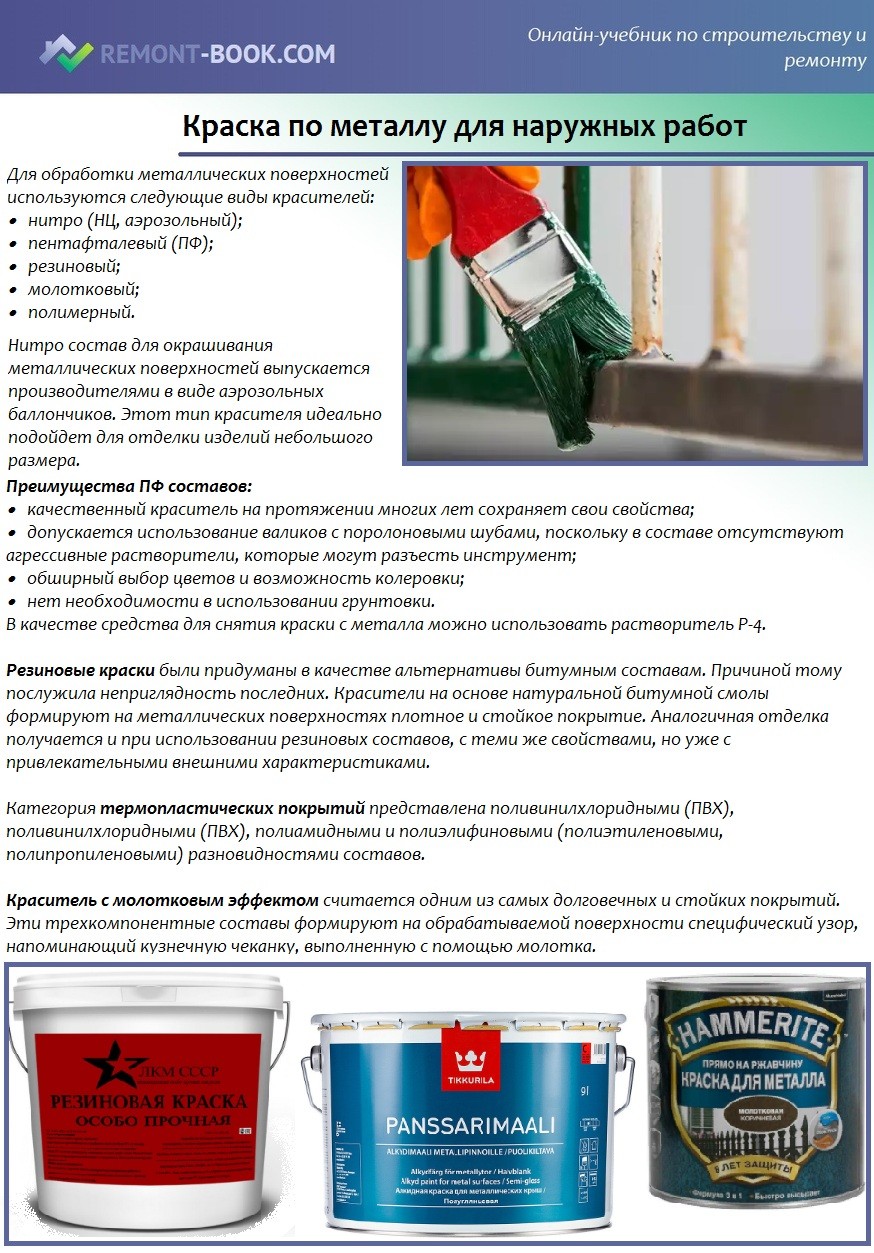

Покраска каркаса

Чем раньше вы начнете, тем меньше усилий потребуется в дальнейшем. Защитить металлические поверхности от коррозии необходимо, поэтому не забывайте о покраске створок. Важным этапом является тщательная очистка от технического масла, ржавчины, пыли и загрязнений.

После этого можно выбрать один из двух подходов: следовать классическому методу, сначала нанося грунтовку, а затем финишное покрытие, или воспользоваться современными красками, которые способны самостоятельно очищать поверхности от окислов.

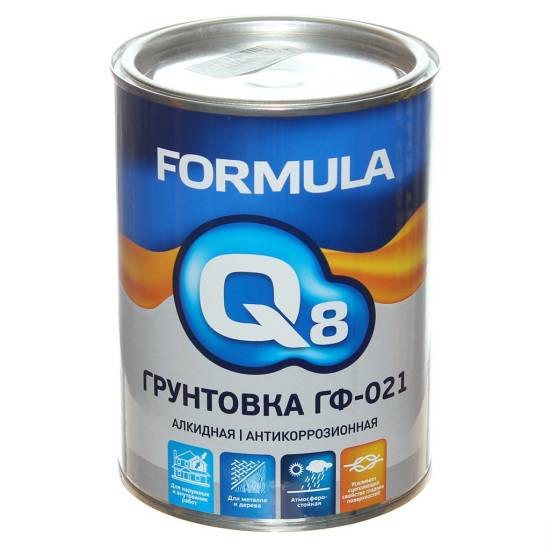

Цены на различные виды грунтовок по металлу

Грунтовка по металлу

Второй путь быстрее, но дороже, такие краски по стоимости занимают первое место. Кроме того, они не гарантируют высокое качество. Дело в том, что имеющиеся в составе добавки могут удалять только небольшие по объему участки ржавчины, если ее много, то краска будет отслаиваться от поверхности.

Какую выбрать технологию зависит только от мастера, но не стоит слишком вверять рекламе производителей красок, лучше прислушиваться к советам опытных строителей.

Обшивка ворот профнастилом

Это последний этап создания конструкции.

Шаг 1. Проведите горизонтальную линию на профлисте, точно над местом, где будет расположена профильная труба.

Старайтесь не повредить краску на листе, используйте фломастеры для разметки.

Шаг 2. В углублениях профлиста просверлите отверстия.

Расстояние между ними можно делать через две волны, но не больше. В противном случае, при сильном ветре металл может издавать неприятные звуки, что может раздражать владельцев загородных участков.

Важно. Сверлить нужно одновременно и лист, и трубу, чтобы отверстия совпадали по всей длине ворот.

Шаг 3. С помощью специального инструмента для заклепок прикрепите металлический профиль к раме створок. Обратите внимание на длину заклепок — она должна превышать толщину трубы на 2–3 мм.

Практический совет. Из-за большого количества заклепок рекомендуется использовать профессиональный инструмент.

Не стоит приобретать дешевые китайские аналоги. Почему? Во-первых, они могут выйти из строя после нескольких десятков креплений. Во-вторых, их ножи быстро тупятся, и для фиксации и обрезки лишней длины заклепок потребуется прикладывать значительные усилия. Если есть возможность, лучше взять в аренду электрический или пневматический инструмент, чтобы выполнить все работы за считанные минуты. Если вы планируете обшить весь забор профлистом на заклепках, наличие профессионального инструмента станет необходимым условием. Высота обшивки ворот должна соответствовать высоте ограждения, а листы рекомендуется временно фиксировать по натянутой веревке. Используйте её как шаблон для правильного выставления обшивки.

Видео – Установка вытяжных заклепок

Мы рассказали пошаговую инструкцию изготовления простейших ворот, но по такому же принципу можно делать и более сложные конструкции: добавлять калитки, менять размеры, устанавливать автоматические системы открытия/закрытия.

https://youtube.com/watch?v=1QStnMMXEOQ

Цены на профнастил

Профнастил

Узнайте, как самостоятельно изготовить откатные ворота, а также ознакомьтесь с подробной пошаговой инструкцией в специальной статье на нашем сайте.

Видео – Ворота своими руками

https://youtube.com/watch?v=AdM25UeqVws

Советы по уходу и обслуживанию ворот

Уход за распашными металлическими воротами из профнастила с калиткой включает в себя несколько важных аспектов, которые помогут продлить срок службы конструкции и сохранить её эстетический вид. Ниже приведены основные рекомендации по обслуживанию таких ворот.

1. Регулярная проверка состояния ворот

Периодически осматривайте ворота на наличие повреждений, ржавчины или других дефектов. Особое внимание уделяйте местам соединений и креплений, так как именно там могут возникать проблемы. Если вы заметили коррозию, её необходимо устранить как можно скорее, чтобы предотвратить дальнейшее разрушение металла.

2. Очистка от загрязнений

Для поддержания внешнего вида ворот рекомендуется регулярно очищать их от грязи, пыли и других загрязнений. Используйте мягкую щетку и мыльный раствор для удаления налета. Избегайте абразивных средств, которые могут повредить поверхность профнастила.

3. Защита от коррозии

Металлические ворота подвержены коррозии, особенно в условиях повышенной влажности. Для защиты от ржавчины рекомендуется периодически наносить на поверхность специальное антикоррозийное покрытие или краску. Это не только защитит металл, но и придаст воротам свежий вид.

4. Смазка движущихся частей

Не забывайте о смазке петель и других движущихся элементов ворот. Используйте специальное масло или смазку, чтобы обеспечить плавное открытие и закрытие конструкции. Это поможет избежать износа и продлит срок службы ворот.

5. Устранение механических повреждений

Если вы заметили механические повреждения, такие как вмятины или трещины, их необходимо устранить. Мелкие повреждения можно заделать специальными составами для металла, а более серьезные случаи могут потребовать замены отдельных элементов конструкции.

6. Подготовка к зимнему сезону

Перед наступлением холодов рекомендуется провести полную проверку ворот. Убедитесь, что все механизмы работают исправно, и при необходимости проведите их смазку. Также стоит очистить ворота от снега и льда, чтобы избежать повреждений в зимний период.

7. Обслуживание калитки

Калитка, как часть ворот, также требует внимания. Регулярно проверяйте её на наличие повреждений, следите за состоянием замка и петель. При необходимости смазывайте замок и проверяйте его работоспособность, чтобы избежать заедания.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы ваших распашных металлических ворот из профнастила с калиткой и сохранить их привлекательный внешний вид на долгие годы.

Вопрос-ответ

Как выбрать подходящий профнастил для изготовления ворот?

При выборе профнастила для ворот важно учитывать его толщину, тип покрытия и защитные свойства. Рекомендуется использовать профнастил толщиной от 0,4 до 0,5 мм, с полимерным покрытием для защиты от коррозии. Также стоит обратить внимание на цвет и текстуру, чтобы ворота гармонировали с общим дизайном участка.

Какие инструменты понадобятся для установки распашных ворот?

Для установки распашных ворот из профнастила вам понадобятся следующие инструменты: уровень, рулетка, дрель, болгарка, сварочный аппарат (если требуется сварка), а также набор ключей и отверток. Не забудьте также о средствах индивидуальной защиты, таких как перчатки и очки.

Как правильно установить калитку в распашные ворота?

Для установки калитки в распашные ворота необходимо сначала определить ее место, чтобы обеспечить удобный доступ. Установите петли на калитке и на каркасе ворот, убедившись, что они находятся на одном уровне. Затем прикрепите калитку к каркасу, проверьте ее вертикальность с помощью уровня и отрегулируйте при необходимости. Не забудьте установить замок для безопасности.

Советы

СОВЕТ №1

Перед началом изготовления ворот, тщательно измерьте проем, чтобы избежать ошибок при создании конструкции. Убедитесь, что размеры ворот соответствуют ширине и высоте, необходимым для удобного доступа.

СОВЕТ №2

Выберите качественный профнастил и металлические элементы, чтобы обеспечить долговечность и устойчивость ворот. Обратите внимание на антикоррозийные покрытия, которые защитят металл от воздействия внешней среды.

СОВЕТ №3

При установке ворот используйте уровень и рулетку для проверки вертикальности и горизонтальности конструкции. Это поможет избежать перекосов и обеспечит правильное функционирование ворот и калитки.

СОВЕТ №4

Не забудьте о безопасности: установите надежные замки и механизмы, чтобы защитить вашу собственность. Также рассмотрите возможность установки автоматического привода для удобства использования ворот.
