Проходной выключатель — ключевой элемент электрической схемы, позволяющий управлять освещением из нескольких точек, что удобно в длинных коридорах или на лестницах. В статье рассмотрим особенности проходного выключателя, его отличия от обычных, схемы подключения и пошаговые инструкции. Эта информация полезна как профессионалам, так и домашним мастерам, желающим улучшить функциональность освещения.

Выключатели или переключатели: что выбрать?

Перед тем как отправиться в магазин за устройствами для установки светильников, важно разобраться в типах приборов, используемых для электропроводки.

Многие начинающие мастера не понимают различий между выключателями и переключателями, полагая, что это одно и то же. Однако, несмотря на внешнее сходство, внутреннее устройство этих приборов существенно отличается. Они функционируют по разным принципам.

Обычный выключатель представляет собой простое устройство, предназначенное для замыкания и размыкания электрической цепи. У него есть один входящий и один выходящий провод. Конечно, существуют и многоклавишные модели, но они представляют собой более сложную конструкцию, объединяющую несколько выключателей в одном устройстве.

Переключатель, в свою очередь, это коммутационное устройство, которое имеет одну входящую цепь и несколько выходящих. Таким образом, он может переключать контакт в разные положения, за что его иногда называют перекидным.

Если это простой переключатель с одной кнопкой, то он будет иметь три зажима: один входящий и два выходящих. Если же у него две кнопки, то количество зажимов увеличивается до шести.

Проходной выключатель – это система, состоящая из нескольких переключателей, объединенных общей схемой. Такой прибор устанавливается на один и тот же светильник, что позволяет включать и выключать его из разных мест в помещении.

Важно отметить, что устройство с двумя контактами предназначено для размыкания общей цепи с фазным проводником, который обеспечивает питание осветительного прибора. Переключатель с тремя контактами используется для создания дополнительных контуров питания. Таким образом, первая разновидность необходима для прекращения подачи тока по цепи, а вторая – для переключения между цепями.

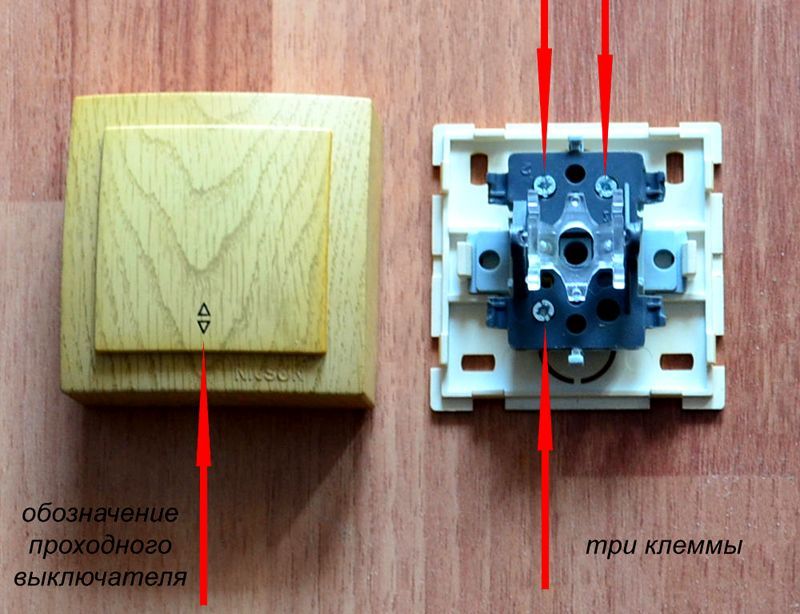

Тем не менее, при визуальном осмотре человек без специальной подготовки не сможет отличить эти устройства. Они выглядят как стандартные пластиковые приборы – одноклавишные или многоклавишные. Важно помнить, что переключатель можно использовать в качестве обычного выключателя, но не наоборот. Превратить двухконтактный прибор в трехконтактный невозможно. Однако можно не использовать одну из цепей. Для того чтобы управлять светильником из разных мест, необходимо приобрести переключатель.

Проходной выключатель представляет собой устройство, позволяющее управлять одним источником света с нескольких мест. Это особенно удобно в длинных коридорах или больших помещениях, где требуется включение и выключение света из разных точек. Эксперты отмечают, что основное преимущество проходного выключателя заключается в его способности работать в паре с другим проходным выключателем, что обеспечивает максимальную гибкость в управлении освещением.

При подключении проходного выключателя важно учитывать правильную схему соединения, чтобы избежать короткого замыкания и обеспечить корректную работу устройства. Специалисты рекомендуют использовать качественные материалы и следовать инструкциям производителя. Также стоит отметить, что установка проходного выключателя требует определенных навыков в электромонтаже, поэтому для новичков может быть полезно обратиться за помощью к профессионалам. В целом, проходной выключатель — это эффективное решение для организации освещения в современных интерьере.

https://youtube.com/watch?v=7ZWgWsCv4CY

Разновидности приборов коммутации

Коммутаторы отличаются между собой по нескольким принципам. Для того, чтобы выбрать походящий вариант, необходимо ознакомиться с ними подробнее – мы представим нужную информацию в виде таблицы.

Таблица №1. Разновидности переключателей.

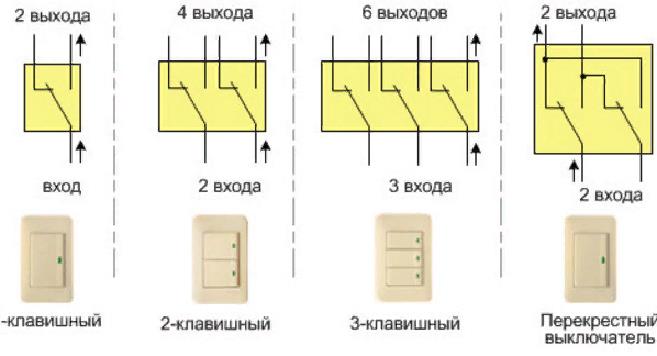

Как мы уже уж говорили, бывают одноклавишные устройства, а также двухклавишные, трехклавишные. Они в свою очередь подразделяются на стандартные, устройства комбинированного типа и на промежуточные.

В первом случае речь идет о трехконтактных коммутаторах, у вторых число зажимов отличается по количеству клавиш. Третий вариант предназначается для сложных схем, где требуется организовать больше двух точек включения.

Иногда монтируют устройства на сенсорном управлении или от пульта. Третий вариант за последние годы получил популярность.

Важно. Кроме того, существуют выключатели с датчиком движения. Это комбинированный электрический прибор, который реагирует на перемещение в определенной зоне. Устанавливают подобные коммутаторы, как в жилых помещениях, так и на улице. Ведь это обеспечивает дополнительную безопасность. О том, как подключить датчик движения, можно прочитать в нашей специальной статье.

По способу укладывания электропроводки, коммутаторы делятся на следующие виды:

• наружные (накладные выключатели);
• встроенные (скрытые).

При первом случае понадобится прикрепить устройство непосредственно к перекрытию на шурупы. Второй вариант предполагает способ крепления с помощью специальных ушек, которые находятся по краям.

Интересные факты

Вот несколько интересных фактов о проходных выключателях:

1. Функция управления с нескольких мест: Проходные выключатели позволяют управлять одним и тем же источником света с нескольких точек. Это особенно удобно в длинных коридорах или на лестницах, где можно установить выключатели внизу и наверху, обеспечивая комфортное освещение.

2. Схема подключения: Проходные выключатели работают по принципу «параллельного» соединения. В отличие от обычных выключателей, которые разрывают цепь, проходные выключатели могут переключать ток между двумя проводами, что позволяет создавать сложные схемы управления освещением.

3. Энергосбережение и безопасность: Использование проходных выключателей может способствовать экономии электроэнергии, так как они позволяют выключать свет в тех местах, где он не нужен. Кроме того, правильное подключение проходных выключателей повышает безопасность, предотвращая перегрев проводки и возможные короткие замыкания.

Цены на проходные одноклавишные выключатели

Выключатель проходной одноклавишный

Видео – Проходной выключатель или импульсное реле?

Если требуется выбрать оптимальный вариант переключателя при наличии схемы проходного устройства, то следует правильно определить количество клавиш (каждая группа приборов должна иметь по одной клавише). Если вы собираетесь организовать только две точки для управления светильником, то приобретайте стандартный переключатель с тремя контактами. Если требуется большее количество точек, то придется приобретать дополнительные устройства с целью подсоединения к общей цепочке.

Чаще всего приборы с клавишей имеют только два положения – включить и выключить. Тем не менее, в продаже имеется оборудование с дополнительным центральным положением (нулевым), которое предназначается для размыкания этих двух контуров.

https://youtube.com/watch?v=oip6k67yRP0

Обозначения на корпусе устройства

На корпусе устройства коммутации, в области контактов, обычно размещена информация о характеристиках прибора. Здесь указаны такие параметры, как напряжение, номинальный ток и уровень защиты изделия.

Для обычных лампочек следует выбирать устройство с маркировкой «А». Если же планируется установка газосветных ламп, необходимо выбирать коммутатор с обозначением «АХ».

При включении света в газосветных осветительных приборах происходит резкое изменение пусковых токов. В случае установки стандартных лампочек и светодиодов такие колебания будут менее выраженными. Это означает, что коммутатор должен быть рассчитан на соответствующую нагрузку, иначе существует риск оплавления контактов в клеммах. Поэтому для газосветных ламп требуется специальное устройство.

Важно отметить, что степень защиты прибора, обозначаемая как IP, играет значительную роль. Если планируется установка устройства в прихожей или спальне, достаточно уровня защиты «2». Однако для монтажа переключателя в помещениях с повышенной влажностью необходима защита не ниже «55».

Клеммы для подключения электропроводки также различаются:

• с винтами и прижимной пластинкой;
• без винтов, с пружинным механизмом.

Первый вариант считается более долговечным, в то время как второй отличается легкостью установки. Поэтому коммутаторы с винтами и прижимной пластинкой пользуются популярностью, так как при фиксации они не повреждают жилу проводника.

Кроме того, на корпусе устройства можно найти обозначения зажимов:

• «N» – для нейтрального провода;
• «L» – для фазного провода;
• «земля» – для заземляющего проводника.

Также на приборе могут присутствовать и другие маркировки, такие как значения размыкания и замыкания цепи, а также логотип производителя.

Цены на проходные двухклавишные выключатели

Выключатель проходной двухклавишный

Где размещают устройство?

Проходные коммутаторы обычно устанавливаются в различных местах для удобства их использования. При этом нет необходимости в наличии двух выключателей. Один из них может быть основным, а другой — вспомогательным.

Если электропроводка проложена в гофрированной трубке, установка проходного устройства позволит произвести замену без необходимости штробления стен или потолков.

Стандартные проходные выключатели с одной или двумя клавишами чаще всего размещают в следующих местах:

1. С обеих сторон узкого коридора. Если в центре коридора находится дверь, то рядом с ней также можно установить выключатель.
2. В просторных спальнях. Один выключатель можно разместить на расстоянии 30-40 сантиметров от дверного косяка, а другой — над кроватью.
3. На лестничной площадке.
4. Вдоль дорожки во дворе частного дома. Это удобно, когда вечером нужно выйти на прогулку и включать или выключать свет по пути.
5. В больших залах с несколькими входами.

Применение проходного коммутатора оправдано не только с точки зрения экономии электроэнергии, но и для обеспечения безопасности передвижения. Единственным недостатком можно считать сложность установки для некоторых специалистов.

Управление осветительным прибором с нескольких точек

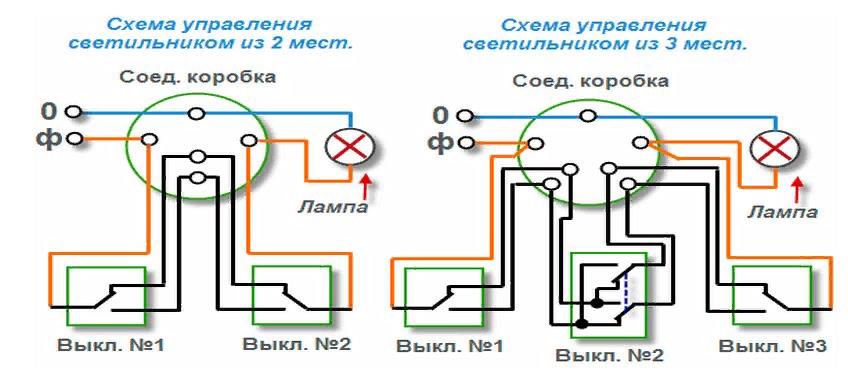

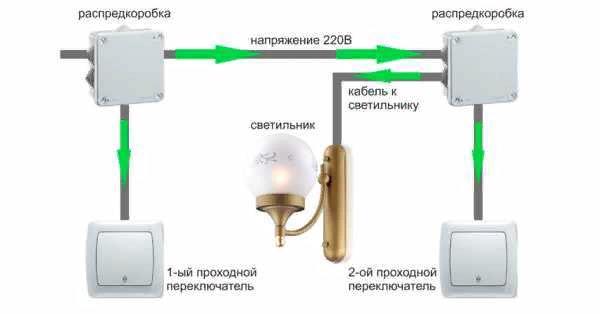

Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты. Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки. Тем не менее, даже начинающий мастер при желании разберется с таким процессом.

Здесь главное не перепутать расположение жил проводников, тогда проблем с подключением не возникнет.

Если с использованием выключателя проходного типа планируется управлять светильником при наличии нескольких лампочек, то уже схема монтажа усложняется. Ведь тогда придется установить многоклавишные устройства, где имеется больше зажимов.

Цены на проходные переключатели

Переключатель проходной

Схема подключение светильника из двух мест

Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.

Для того чтобы понять, как происходит соединение электропроводки, необходимо ознакомиться с подробным монтажом.

Подключение проходных выключателей через распредкоробку: пошаговая инструкция

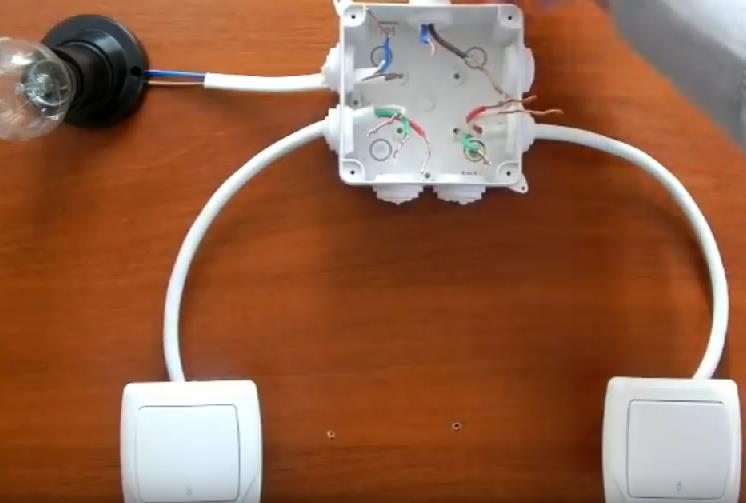

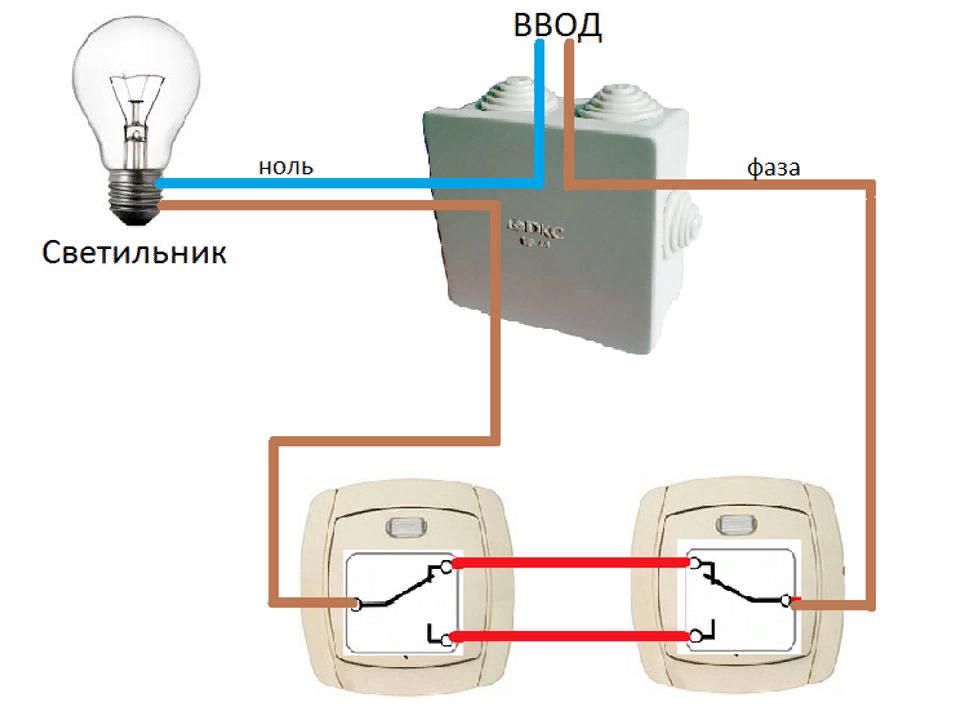

Шаг 1: В первую очередь, нужно провести главный питающий кабель в распределительную коробку. Этот кабель будет поступать от электрощитка и должен включать проводники для двух коммутаторов, а также провод для светильника. Питающий кабель состоит из двух проводников: голубой – это ноль, а коричневый – фаза. В данном случае используются трехконтактные выключатели: один общий (провод с белой изоляцией) и два отдельных.

Шаг 2: Далее переходим к соединению проводов. Сначала соедините нулевой проводник от питающего кабеля с нулевым проводником светильника. Затем подключите фазу от электрощита к общему контакту проходного коммутатора.

Шаг 3: Теперь необходимо соединить дополнительные контакты между собой. Красный проводник следует скрутить с другим красным проводником, а зеленый – с зеленым. Оставшийся общий контакт второго коммутатора нужно подключить к фазному проводу светильника.

Вне зависимости от положения клавиш на обоих коммутаторах, цепь питания будет либо замыкаться, либо размыкаться. Таким образом, светильник можно будет включать и выключать из любой точки.

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

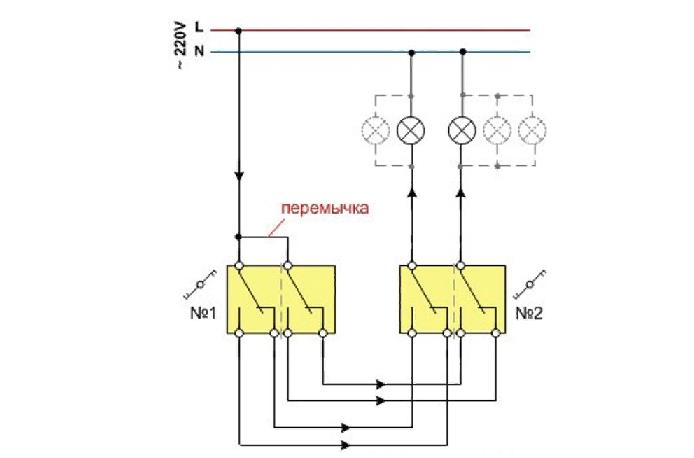

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Важно. При наличии трех групп осветительных приборов, опять же понадобится использовать коммутаторы с тремя клавишами. В остальном, здесь тоже останется эта же схема – придется только сделать больше соединений электропроводки.

Схема установки нескольких выключателей

Мы рассмотрели процесс установки коммутаторов для одной или двух-трех групп осветительных приборов, где требовалось всего два выключателя, расположенных на одной линии.

Теперь давайте обсудим ситуацию, когда необходимо установить несколько коммутаторов в разных местах, которые будут управлять одним и тем же светильником.

Если нужно организовать управление осветительным прибором с трех и более точек, единственным вариантом будет использование перекрестного коммутатора. В этом случае одна из цепей будет входящей.

Коммутаторы, расположенные по обе стороны, подключаются по стандартной схеме. Однако между ними устанавливается еще один коммутатор с четырьмя зажимами для соединения проводов. При нажатии на одну из клавиш в этой системе размыкаются соединенные контакты, что приводит к перекрестному замыканию в новой цепи.

Помимо стандартных одноклавишных устройств, часто применяются многоклавишные перекрестные коммутаторы. Это подключение необходимо, когда имеется несколько групп светильников. Однако в этом случае потребуется больше соединений с использованием зажимов. Кроме того, неопытный мастер может легко перепутать провода, поэтому важно быть внимательным.

Если необходимо установить дополнительную точку для управления, монтируется еще один перекрестный коммутатор, который подключается к уже установленному устройству.

Специалисты рекомендуют выполнять соединения электрической проводки, пропуская провода через распределительную коробку. Тем не менее, для некоторых людей проще обойтись без коробки, используя провод и две жилы.

Как показала практика, этот способ подключения является рациональным и не нарушает правила безопасности. Кроме того, такое подключение позволяет сэкономить средства на приобретение дополнительных проводов.

Видео – Подключение проходного выключателя

Несмотря на то, что процесс установки перекрестного выключателя кажется простым, необходимо придерживаться точной инструкции, чтоб не допустить ошибку. В остальном, подобное устройство упрощает процесс управления светильником – придется только в соответствии с правилами выбрать коммутатор.

https://youtube.com/watch?v=JhA-k0gaq8g

Ошибки при подключении проходных выключателей и как их избежать

При подключении проходных выключателей существует ряд распространенных ошибок, которые могут привести к неправильной работе устройства или даже к его повреждению. Чтобы избежать этих проблем, важно понимать основные принципы работы проходных выключателей и следовать рекомендациям по их подключению.

Одной из самых частых ошибок является неправильное определение местоположения проводов. Проходной выключатель имеет два вывода, которые должны быть правильно подключены к цепи. Если провода перепутаны, выключатель не будет выполнять свою функцию, и свет может не включаться или выключаться в неправильный момент. Чтобы избежать этой ошибки, рекомендуется заранее отметить, какой провод откуда приходит, и использовать цветовую кодировку для упрощения процесса подключения.

Еще одной распространенной ошибкой является игнорирование схемы подключения. При установке проходного выключателя важно следовать схеме, указанной в инструкции производителя. Неправильное подключение может привести к короткому замыканию или выходу устройства из строя. Поэтому перед началом работы стоит внимательно изучить схему и убедиться, что все соединения выполнены правильно.

Также стоит обратить внимание на качество используемых материалов. Некачественные провода или соединительные элементы могут стать причиной перегрева и выхода из строя выключателя. Рекомендуется использовать только сертифицированные и проверенные компоненты, чтобы гарантировать безопасность и долговечность работы системы.

Не менее важным аспектом является правильная установка выключателя. Проходные выключатели должны быть установлены на удобной высоте и в доступном месте, чтобы их можно было легко использовать. Неправильная установка может привести к тому, что выключатель будет неудобен в эксплуатации, и пользователи будут часто его перепутывать с другими выключателями.

Наконец, стоит помнить о необходимости проверки работоспособности системы после завершения подключения. Перед тем как закрыть стену или установить декоративные элементы, убедитесь, что проходной выключатель функционирует правильно. Это поможет избежать дополнительных затрат на переделку и устранение возможных неисправностей в будущем.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно подключить проходной выключатель и обеспечить его надежную работу на протяжении долгого времени.

Вопрос-ответ

Что такое проходной выключатель?

Проходные выключатели — это способ включения света из нескольких мест. Точнее, это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.

Как правильно подключить проходной выключатель?

Принцип работы проходного переключателя. При передвижении клавиши подвижный контакт, находящийся внутри, разъединяет одну цепь и автоматически соединяет вторую. От привычного отличается тем, что в первом все точно: верхнее положение — включено, а нижнее – выключено, а у проходного типа эти стороны все время меняются.

В чем разница проходного выключателя от обычного?

В отличие от простого выключателя, проходной имеет не два, а три контакта. При нажатии на клавишу третий контакт меняет положение, переключаясь с одного провода на другой. Благодаря этому можно собрать схему, в которой оба выключателя смогут включаться независимо друг от друга.

Сколько проводов нужно для проходного выключателя?

К каждому выключателю подходят три провода. На обратной его стороне можно увидеть схему распределения контактов. Общий контакт (по схеме выше – №2) первого выключателя соединяется с фазным проводом от распределительной коробки, а второго – с фазным входом светильника.

Советы

СОВЕТ №1

Перед покупкой проходного выключателя обязательно ознакомьтесь с его техническими характеристиками. Убедитесь, что он соответствует требованиям вашей электросети и может выдерживать необходимую нагрузку.

СОВЕТ №2

При подключении проходного выключателя следуйте схеме, указанной в инструкции. Неправильное подключение может привести к короткому замыканию или выходу устройства из строя.

СОВЕТ №3

Если вы не уверены в своих навыках электромонтажа, лучше обратиться к профессиональному электрику. Неправильная установка может быть опасной и привести к серьезным последствиям.

СОВЕТ №4

Регулярно проверяйте состояние проходного выключателя и проводки. Если вы заметили какие-либо признаки износа или повреждения, немедленно замените устройство или обратитесь к специалисту для диагностики.
