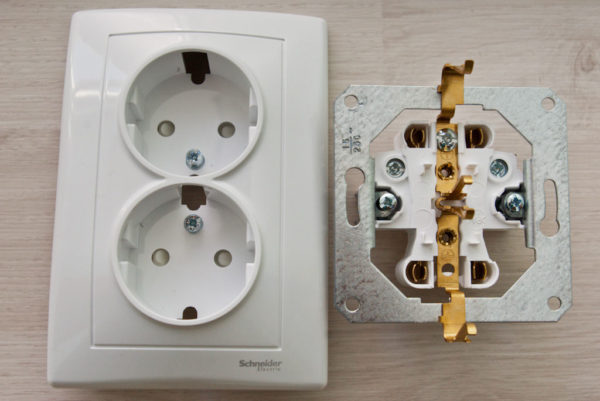

Двойная розетка — удобное решение для организации электропитания, позволяющее подключать несколько устройств без удлинителей. В статье рассмотрим виды двойных розеток, их преимущества, схемы соединений и пошаговые инструкции по монтажу. Информация будет полезна как профессионалам, так и домашним мастерам, стремящимся обеспечить безопасность и комфорт в доме.

Преимущества двойных розеток

Этот вид устройств более доступен и экономичен по сравнению с одиночными моделями.

Двойные розетки занимают немного пространства. Комната, оборудованная такими приборами, выглядит более опрятно.

Эксперты в области электротехники отмечают, что двойные розетки становятся все более популярными в современных интерьерах. Они обеспечивают удобство подключения нескольких устройств одновременно, что особенно актуально в условиях ограниченного пространства. Специалисты подчеркивают, что правильный выбор и установка двойной розетки могут значительно повысить безопасность эксплуатации электрических приборов. Важно учитывать мощность подключаемых устройств и выбирать модели с защитой от перегрузок. Кроме того, эксперты рекомендуют обращать внимание на качество материалов, из которых изготовлены розетки, чтобы избежать риска короткого замыкания. В целом, двойные розетки являются практичным решением для современных домов и офисов, способствуя более эффективному использованию электроэнергии.

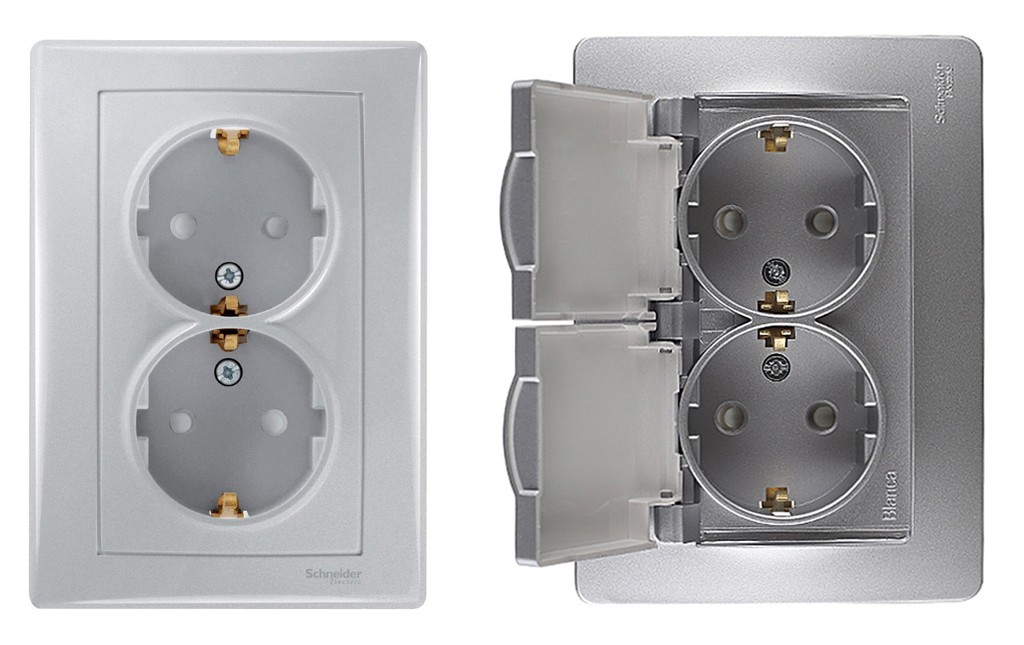

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов.
Относительно модификации устройства могут быть двух видов:

1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
2. Открытые – розетки стандартного вида.

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

• наружные;
• скрытые (внутренние);
• стандартные;
• полярные.

Интересные факты

Вот несколько интересных фактов о двойных розетках:

1. Удобство и экономия пространства: Двойные розетки позволяют подключать два устройства одновременно, что особенно удобно в условиях ограниченного пространства. Это помогает избежать использования множества удлинителей и распределителей, что делает интерьер более аккуратным и безопасным.

2. Разные стандарты: В разных странах существуют свои стандарты для розеток и вилок. Например, в Европе часто используются типы C и F, которые могут быть совместимы с двойными розетками. Это создает определенные сложности для путешественников, которые могут столкнуться с несовместимостью своих устройств.

3. Безопасность и защита: Многие современные двойные розетки оснащены дополнительными функциями безопасности, такими как защита от перегрузки и короткого замыкания. Это особенно важно в домах с детьми, где риск случайного контакта с электричеством выше.

Цены на розетки двойные накладные

Розетка двойная накладная

Установка двойной розетки в один подрозетник

Двойная розетка состоит из двух штепселей, но устанавливается в один подрозетник. С применением определенных инструментов самостоятельно установить изделие несложно, нужно только соблюдать некоторые правила.

Инструменты для установки двойной розетки

Комплект инструментов, необходимых для установки двухгнездовой розетки:

• отвертка, подходящая по размеру к винтам конструкции;
• диэлектрическая отвертка;
• кабель (при замене устройства не потребуется);
• перфоратор;
• розетка;
• нож;
• саморезы;
• кусачки;
• мультиметр.

Видео – Как заменить одинарную розетку на двойную

https://youtube.com/watch?v=cou7hEMFUBk

Что нужно знать перед тем, как подсоединять двойную розетку?

Перед тем как начать установку розетки, следует выполнить несколько подготовительных шагов:

• выбрать подходящее место для установки;
• проложить кабель;
• установить подрозетник;
• определить тип розетки.

Самостоятельная установка устройства может вызвать трудности, если не понимать, что такое фаза и ноль в электричестве. Эти термины обозначают проводники, которые находятся в розетке. Фазный провод отвечает за подачу электрического тока, тогда как нулевой провод используется для защитного зануления устройства. В современных розетках может быть и третий провод – защитный нулевой, который дополнительно защищает устройство и предотвращает короткое замыкание.

Обычно фаза располагается справа, но стоит проверить это. Для этого можно использовать специальную отвертку-тестер или мультиметр. Не забудьте надеть резиновые перчатки для безопасности. При тестировании отвертка будет сигнализировать о наличии фазного провода световым индикатором. После завершения измерений обязательно отключите электричество на линии.

В помещениях с заземлением у розетки также имеется заземляющий контакт. «Земля» подключается только к центральной клемме устройства.

Цены на розетки двойные с заземлением

Розетка двойная с заземлением

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
5. С помощью ножа необходимо на 10 мм оголить провода.
6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

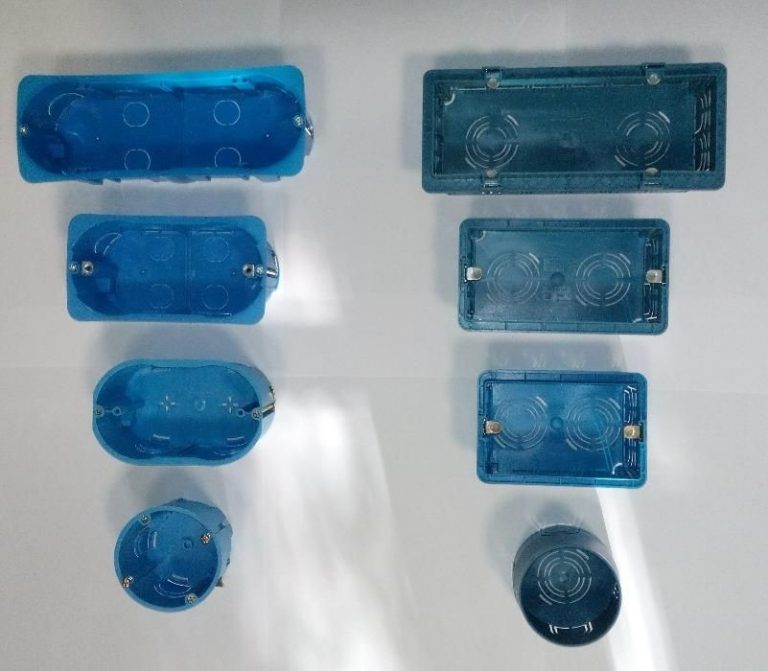

Замена подрозетника

Иногда возникает необходимость не только установить новую конструкцию, но и заменить подрозетник в определенной точке. Причины для замены могут быть различными: подрозетник может треснуть, сломаться или оказаться неэффективным в своей работе.

Процесс установки нового устройства не представляет особых сложностей. После удаления старого подрозетника следует придерживаться определенной последовательности действий:

1. Сначала необходимо открутить шурупы, которые удерживают старый прибор в стене.
2. Для извлечения устройства из стены можно воспользоваться ножом, если подрозетник установлен в гипсокартонной стене. В случае бетонных или кирпичных стен лучше использовать пассатижи или отвертку.
3. В новый подрозетник вставляют провода. Перед покупкой нового устройства важно измерить диаметр отверстия или старого подрозетника, так как размеры могут варьироваться.
4. Для закрепления устройства в стене применяется гипсовый раствор, который следует приготовить согласно инструкции, прилагаемой к продукту.
5. После того как раствор высохнет, можно переходить к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

1. Прежде чем установить новое устройство, эксперты рекомендуют заново подготовить концы проводов. С помощью кусачек их следует укоротить примерно на один сантиметр, а затем удалить изоляцию с концов.
2. Если провод состоит из нескольких жил, его следует тщательно скрутить.
3. Внутреннюю часть нового устройства нужно осторожно поместить в подрозетник, чтобы розетка правильно вошла в отверстие.
4. Упираясь деталью в стену, необходимо надежно закрутить шурупы и закрепить прибор в подрозетнике.

Видео – Как установить двойную розетку

https://youtube.com/watch?v=SsFwlpW01XI

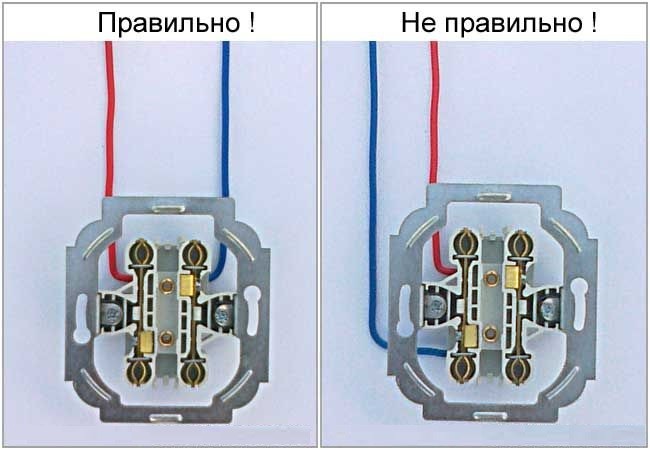

Подключение проводов к блоку розеток

Обратите внимание, что соединение проводов осуществляется по специальной схеме (см. ниже). Несоблюдение этих указаний может привести к короткому замыканию.

При монтаже оборудования сначала аккуратно укладывается свернутый провод в подрозетник. Он не должен касаться распорных лапок коробки, иначе это может привести к неисправности розетки.

Важно! Для обеспечения безопасности заземляющий провод должен оставаться цельным, то есть подключаться к элементам через ответвление проводов.

Если вы устанавливаете розетку в новом месте, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе провод может не поместиться в подрозетник.

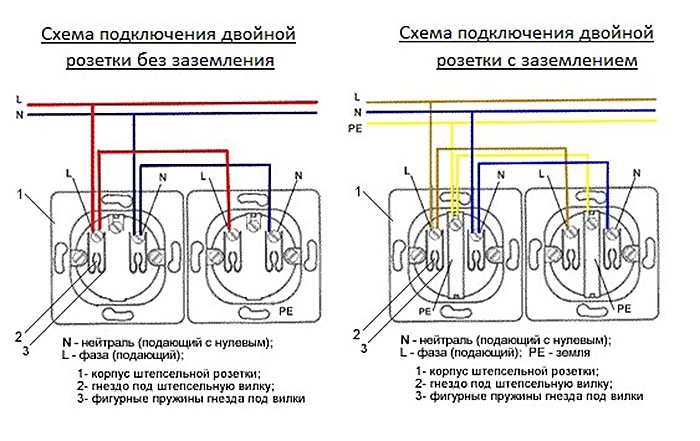

При подключении двойной розетки из двух одинарных

Иногда вместо парного изделия используют сдвоенный вариант, то есть объединяют в один подрозетник два одиночных устройства (отдельные электрические точки). Между собой в сдвоенном приборе розетки соединены перемычками.

В таком случае провода будут подсоединяться иным способом в зависимости от наличия заземления:

При работе с розеткой, смонтированной таким способом, не рекомендуется использовать мощные электрические приборы.

Ознакомьтесь со схемой и инструкциями правильного подключения розетки от выключателя, из нашей новой статьи – «Как подключить розетку от выключателя и наоборот».

Цены на розетки двойные влагозащищенные

Розетка двойная влагозащищенная

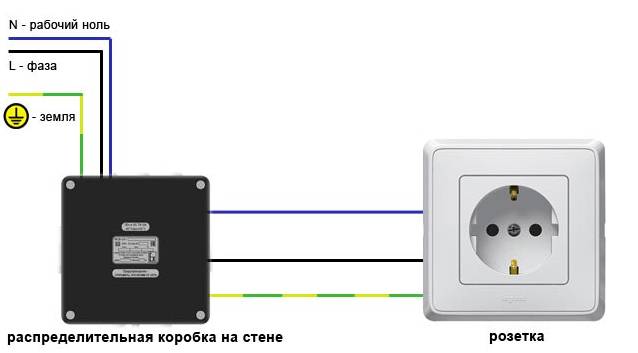

Основные правила разводки розеток

Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.

При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):

• элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;
• розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
• при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
• провода к устройствам прокладывают снизу вверх;
• розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
• нельзя устанавливать оборудование в туалете;
• проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
• разводка и соединение проводов осуществляются внутри распределительного короба;
• «Земля» и «Ноль» соединяются с устройствами болтовым соединением.

Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий. Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток.

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:

Видео – Как подключить двойную розетку самостоятельно

https://youtube.com/watch?v=-1l6Xr9K7_4

Ошибки при установке двойной розетки и как их избежать

Установка двойной розетки может показаться простой задачей, однако многие мастера, как начинающие, так и опытные, совершают распространенные ошибки, которые могут привести к серьезным последствиям. Чтобы избежать неприятностей и обеспечить безопасное и надежное подключение, важно учитывать несколько ключевых моментов.

1. Неправильный выбор места установки

Одной из самых распространенных ошибок является выбор неподходящего места для установки двойной розетки. Розетка должна находиться на высоте, удобной для использования, а также вдали от источников влаги, таких как раковины или ванны. Убедитесь, что выбранное место не будет затенено мебелью или другими предметами, что может затруднить доступ к ней.

2. Игнорирование требований к проводке

Перед установкой двойной розетки необходимо убедиться, что проводка в вашем доме соответствует требованиям безопасности и способна выдержать нагрузку. Использование неподходящих проводов или недостаточная мощность может привести к перегреву и короткому замыканию. Рекомендуется использовать провода сечением не менее 1,5 мм² для обычных бытовых нужд.

3. Неправильное подключение проводов

Ошибки при подключении проводов к клеммам розетки могут привести к ее неработоспособности или даже к поражению электрическим током. Важно следовать цветовой кодировке: фаза (обычно коричневый или черный провод) должна подключаться к клемме «L», а ноль (синий или голубой провод) — к клемме «N». Также не забудьте правильно подключить заземляющий провод (желто-зеленый) к соответствующей клемме.

4. Неправильная установка в стену

При установке двойной розетки важно правильно закрепить ее в стене. Если розетка установлена слишком глубоко или, наоборот, слишком высоко, это может привести к проблемам с подключением шнуров и ухудшению внешнего вида. Используйте специальные монтажные коробки, которые помогут установить розетку на нужной высоте и уровне.

5. Пренебрежение тестированием

После завершения установки обязательно проведите тестирование двойной розетки. Используйте мультиметр для проверки наличия напряжения и правильности подключения. Это поможет выявить возможные ошибки до того, как вы начнете использовать розетку, что значительно снизит риск возникновения проблем в будущем.

6. Отсутствие защиты от влаги

Если вы устанавливаете двойную розетку в помещении с повышенной влажностью, например, в ванной или на кухне, обязательно используйте модели с защитой от влаги. Это поможет избежать короткого замыкания и других проблем, связанных с воздействием воды на электрические компоненты.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете установить двойную розетку безопасно и эффективно, что обеспечит надежное электроснабжение для ваших устройств.

Вопрос-ответ

Что такое двойная розетка?

Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.

Как называется розетка с двумя гнездами?

Под типом C понимаются несколько разновидностей двухконтактных вилок и розеток. Розетки имеют 2 круглых гнезда. Такие разъёмы рассчитаны в основном на 220—250 В. Применяются для электроприборов, не требующих заземления.

Советы

СОВЕТ №1

Перед установкой двойной розетки убедитесь, что у вас есть все необходимые инструменты и материалы, такие как отвертка, изолента и тестер напряжения. Это поможет избежать лишних поездок в магазин и ускорит процесс установки.

СОВЕТ №2

Обязательно отключите электричество в помещении перед началом работы. Это не только обеспечит вашу безопасность, но и предотвратит повреждение оборудования и короткие замыкания.

СОВЕТ №3

При выборе двойной розетки обратите внимание на ее максимальную нагрузку. Убедитесь, что она подходит для ваших устройств, чтобы избежать перегрева и потенциальных аварий.

СОВЕТ №4

Если вы не уверены в своих навыках электромонтажа, лучше обратиться к профессионалу. Неправильная установка может привести к серьезным последствиям, поэтому безопасность всегда должна быть на первом месте.
