В этой статье представлена пошаговая инструкция по созданию регулятора мощности своими руками. Вы узнаете о принципах работы, схемах и особенностях сборки, что поможет сэкономить на покупке готового устройства и получить опыт в электронике. Мы рассмотрим как простые, так и более сложные модели, подходящие для изготовления в домашних условиях, что будет полезно как для начинающих, так и для опытных мастеров.

Способы применения симисторного регулятора

Современные диммеры, представляющие собой симисторные регуляторы мощности, приобрели большую популярность в последнее время. Их можно найти даже в магазинах, где продаются дистилляторы, поскольку они позволяют эффективно управлять температурой в устройствах для перегонки.

На самом деле, эти устройства находят широкое применение в различных сферах:

• Для регулировки температуры в бойлерах.
• Для контроля температуры в инкубаторах.
• В процессе вулканизации автомобильных шин.
• В электрических строительных инструментах.
• А также в повседневной жизни, например, для управления яркостью ламп накаливания.

Варианты использования диммеров разнообразны, и они оказываются полезными не только в домашнем хозяйстве, но и в технической деятельности. Без них трудно представить любую мастерскую.

Создание регулятора мощности своими руками — задача, требующая внимательности и знаний в области электроники. Эксперты подчеркивают, что перед началом работы важно тщательно изучить схему устройства и выбрать подходящие компоненты. Основными элементами являются потенциометр, транзистор и резисторы, которые обеспечивают необходимую регулировку.

Специалисты рекомендуют использовать качественные материалы, чтобы избежать перегрева и повреждений. Также важно соблюдать правила безопасности: работать с электрическими компонентами следует в перчатках и с отключенным питанием.

После сборки устройства необходимо провести тестирование, чтобы убедиться в его работоспособности и корректной настройке. В случае возникновения проблем, эксперты советуют обратиться к специализированной литературе или онлайн-ресурсам для получения дополнительных рекомендаций. Такой подход позволит не только успешно создать регулятор мощности, но и повысить уровень своих знаний в электронике.

https://youtube.com/watch?v=Uaz7qH6c44Y

Что влияет на мощность диммера

Неважно, заводской это диммер или самодельный, у его показателей есть 3 нюанса:

1. Первый – это запас мощности устройства. Необходимо брать такой, в котором заложено около 30% запаса, что практически не влияет на цену. Очень важно не попасться на уловки продавцов, которые могут, в пользу себе, завысить показатели мощности. А также, если происходит заказ через интернет, сфотографировать радиатор таким образом, что его размер на фото будет казаться больше, чем он есть на схеме. Такой диммер вряд ли сможет работать под нагрузкой в течение нескольких часов. Стоит внимательно подходить к вопросу выбора необходимой мощности устройства, а также, к правильному подбору сечения проводов.
2. Возвращаясь к проводам, хочется сказать, что, и они, и толщина дорожек на печатной плате должны быть максимально широкие, а провода максимально короткие. Для устройства, на которые будет подана нагрузка в 3 кВт, нежелательно применение клемм или зажимов, лучшим решением будет лайка с предварительным лужением проводов.
3. Недостаточный теплоотвод при долговременном использовании устройства, будет нагревать плату до 90 и выше градусов, поэтому стоит заранее подумать о подключение кулера с компьютера к радиатору. Такое устройство позволит в будущем проводить нагрузку при максимальной мощности до 4 кВт, не боясь перегрева и выхода устройства из рабочего состояния.

https://youtube.com/watch?v=sBPvOGGJiZ0

Интересные факты

Вот несколько интересных фактов о создании регулятора мощности своими руками:

1. Принцип работы: Регуляторы мощности часто используют метод широтно-импульсной модуляции (ШИМ), который позволяет изменять среднее значение мощности, подаваемой на нагрузку, путем изменения времени включения и выключения сигнала. Это позволяет эффективно управлять мощностью без значительных потерь энергии.

2. Компоненты: Для создания простого регулятора мощности можно использовать доступные компоненты, такие как транзисторы, резисторы, конденсаторы и микроконтроллеры. Например, Arduino может быть использован для управления ШИМ-сигналом, что делает процесс более гибким и настраиваемым.

3. Безопасность: При работе с регуляторами мощности важно учитывать безопасность. Неправильное подключение или использование компонентов может привести к перегреву, короткому замыканию или даже пожару. Поэтому всегда рекомендуется использовать предохранители и следовать схемам, проверенным другими пользователями.

Эти факты подчеркивают как технические аспекты, так и важность безопасности при создании регуляторов мощности.

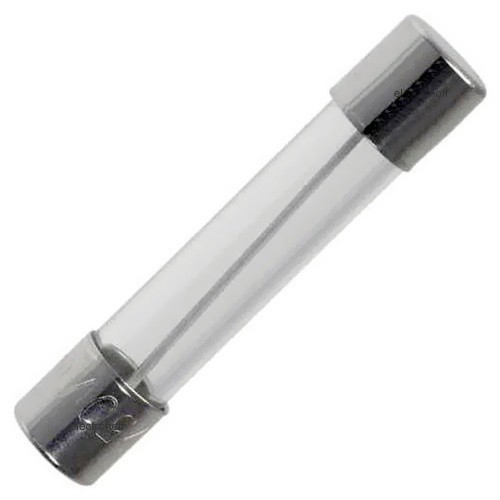

Стеклянные предохранители

Честно говоря, применение стеклянных предохранителей не рекомендуется. Я решил установить держатель предохранителя на задней стороне схемы, используя предохранитель на 15 ампер для нагрузки в 3 кВт. В результате предохранитель нагревался до такой степени, что к нему было невозможно прикоснуться.

Оптимальным решением данной проблемы станет использование автоматического выключателя соответствующего номинала. Например, для нагрузки в 3 кВт следует устанавливать выключатель на 16 ампер.

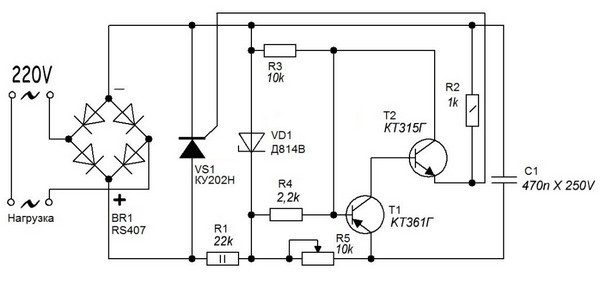

Чертёж регулятора мощности

Главные элементы в схеме – это симистр ВТА06-600 или же триак. Хотя может подойти и любой аналогичный, главное чтобы серия была ВТА. Такая замена не потребует пересчитывания номиналов деталей.

Цифры на симисторе имеют значение, одни – это показатель предельно возможного тока при открытии, а другие – предельное обратное напряжение, то есть наша выбранная деталь работает с током равным 6 ампер и напряжение равно 600 Вольт и подойдёт для управления агрегатом, с максимальным потреблением в 800 Вт. Не стоит экономить при покупке симистора, а сразу брать с большим порогом пропускного тока, это повысит общую надёжность.

Для того, чтобы используемый резистор R1 оставался холодным даже при мощности 3 кВт, его номинал должен равняться 0.25 Вт. Переменный резистор можно задействовать тот, что первый попадётся на глаза, в отличие от конденсатора C1, который обязательно должен поддерживать напряжение 400 вольт и быть в плёнке. Предохранитель подбирается исходя из того, какой будет будущий ток нагрузки. Светодиод VD1 не является обязательным к установке, но если его не будет, его необходимо заменить обычной перемычкой. Месторасположение предохранителя не имеет значения, он может быть установлен отдельно от всех деталей, а может остаться и на самой площадке. Удобно, когда колпачок предохранителя выведен в задней части нашего регулятора.

https://youtube.com/watch?v=wfORMSDuAEM

Работа чертежа

Включение устройства происходит при закрытом симисторе VD4. В этот момент ток проходит через предохранитель F1 и резисторы R1 и R2, в результате чего конденсатор C1 получает заряд.

Динистор VD3 открывается, когда напряжение на конденсаторе C1 достигает 32 вольт, что приводит к открытию симистора VD4 под действием протекающего тока.

До тех пор, пока синусоидальный сигнал не пересечет нулевой уровень, симистор остается открытым, и нагрузка продолжает получать питание. После этого цикл повторяется.

Меры предосторожности

В процессе сборки стоит строго действовать по заранее составленной схеме, не забывая о соблюдении правил безопасности. На диммер подается напряжение 220 вольт, поэтому не стоит его касаться руками или инструментами. Фланец устройство, по личному опыту, током не бьётся.

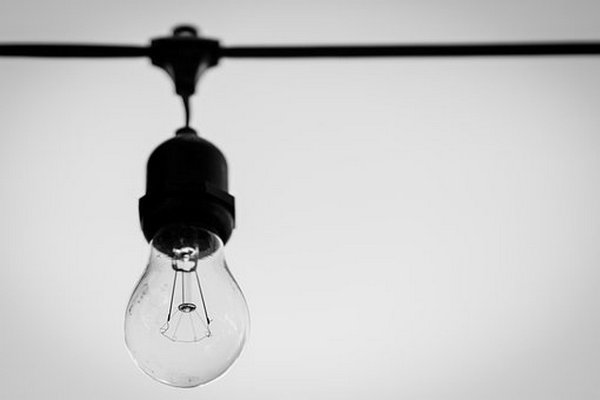

Работоспособность схемы можно проверить, используя лампу Ильича на 60 или 80 Вт. Лампы со светодиодами или любые, содержащие в схеме устройство пуска либо импульсный преобразователь, не подходят для проверки работоспособности.

Теплоотведение схемы

Ответственность за отвод тепла возлагается на радиатор, который устанавливается на фланец регулятора с помощью теплопроводящей пасты. Выбор радиатора осуществляется в зависимости от конкретных условий, чтобы обеспечить максимальную эффективность охлаждения. Если мощность устройства не превышает 80-100 Вт, установка радиатора не является обязательной.

В случае, если мощность устройства достигает 1 киловатта, потребуется радиатор с площадью контакта около 200 квадратных сантиметров. Однако даже такой радиатор может нагреваться до 90 градусов Цельсия при длительной эксплуатации под нагрузкой. Для нагрузки в пределах 3 кВт необходимо дополнительно установить кулер от компьютера над радиатором. Это поможет снизить температуру радиатора до комфортных комнатных значений.

Тестирование и настройка регулятора мощности

После того как вы собрали регулятор мощности, следующим важным этапом является его тестирование и настройка. Этот процесс позволит убедиться в правильности работы устройства и его соответствии заявленным характеристикам. В данном разделе мы рассмотрим основные шаги, которые помогут вам протестировать и настроить ваш регулятор мощности.

1. Подготовка к тестированию

Перед началом тестирования убедитесь, что все соединения выполнены правильно, а компоненты установлены на плате в соответствии со схемой. Проверьте, нет ли коротких замыканий и других возможных неисправностей. Рекомендуется использовать мультиметр для проверки целостности цепей и правильности подключения.

2. Подключение нагрузки

Для тестирования регулятора мощности необходимо подключить к нему нагрузку. Это может быть лампочка, электродвигатель или другой прибор, который будет использоваться в качестве нагрузки. Убедитесь, что мощность нагрузки соответствует максимальной мощности вашего регулятора. Подключите нагрузку к выходу регулятора, соблюдая полярность.

3. Первичное включение

После подключения нагрузки можно включить регулятор. На этом этапе важно внимательно следить за поведением устройства. Если вы заметили какие-либо аномалии, такие как перегрев, искрение или запах гари, немедленно отключите устройство и проверьте все соединения.

4. Настройка параметров

Если регулятор работает корректно, можно приступить к его настройке. В зависимости от конструкции вашего устройства, настройка может включать в себя изменение сопротивления потенциометра, который отвечает за регулировку мощности. Поверните потенциометр и наблюдайте за изменением яркости лампочки или скоростью вращения двигателя. Запишите значения, при которых достигается желаемый уровень мощности.

5. Проверка диапазона регулировки

Важно проверить весь диапазон регулировки мощности. Убедитесь, что регулятор корректно работает на минимальных и максимальных значениях. Это поможет выявить возможные проблемы с устройством и убедиться, что оно функционирует в заданных пределах.

6. Тестирование в различных условиях

После первоначальной настройки рекомендуется протестировать регулятор в различных условиях эксплуатации. Например, можно подключить разные типы нагрузок и проверить, как регулятор справляется с ними. Это поможет убедиться в его универсальности и надежности.

7. Заключительные проверки

После завершения всех тестов и настроек, проведите заключительные проверки. Убедитесь, что все соединения надежны, а компоненты не перегреваются. Если все в порядке, можно считать регулятор мощности готовым к эксплуатации.

Следуя этим шагам, вы сможете успешно протестировать и настроить свой регулятор мощности, что обеспечит его надежную и эффективную работу в дальнейшем.

Вопрос-ответ

Какие бывают регуляторы мощности?

Регуляторы мощности бывают различных типов, включая аналоговые и цифровые устройства. К основным категориям относятся линейные регуляторы, которые обеспечивают стабильное выходное напряжение, и импульсные регуляторы, которые более эффективны и могут регулировать напряжение и ток с помощью переключения. Также существуют регуляторы на основе микроконтроллеров, которые позволяют более точно управлять мощностью и адаптироваться к изменяющимся условиям нагрузки.

Чем можно регулировать мощность тэна?

Отличное решение для управления мощностью Тэна: 1) Регулятор напряжения. Классический регулятор для изменения мощности ТЭНа в перегонном кубе. Регулируя, в свою очередь, мощность и интенсивность нагрева браги при дистилляции и ректификации. 2) Наличие вентилятора для охлаждения и продления срока службы.

Как регулировать напряжение?

Регулятор напряжения — это устройство, позволяющее изменять величину электрического напряжения на выходе при воздействии на органы управления, либо при поступлении управляющего сигнала. Блок питания «Волна-М» для бытовых электронных устройств с регулятором напряжения.

Что такое однофазный регулятор мощности?

Однофазные регуляторы мощности — устройства, которые используются для управления нагрузкой в различных системах. Их применяют в промышленной автоматике, на производстве и даже в бытовых целях.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать ненужных перерывов в процессе сборки и сделает работу более эффективной.

СОВЕТ №2

Обязательно ознакомьтесь с электрическими схемами и принципами работы регуляторов мощности. Понимание основ поможет вам избежать ошибок и повысит безопасность при работе с электричеством.

СОВЕТ №3

При сборке регулятора используйте качественные компоненты, чтобы обеспечить надежность и долговечность устройства. Не экономьте на деталях, так как это может привести к поломкам и даже опасным ситуациям.

СОВЕТ №4

После завершения сборки обязательно протестируйте регулятор мощности на низкой нагрузке, прежде чем использовать его в полной мере. Это поможет выявить возможные проблемы и избежать повреждений подключаемых устройств.
