Гидроусилитель руля (ГУР) помогает нормально управлять автомобилем. Эта часть машины нуждается в своевременном техническом обслуживании. Если пренебречь им и не провести вовремя замену жидкости, контроль над машиной ухудшится, что может привести к тяжёлым последствиям вплоть до аварии.

Как часто нужно менять жидкость в гидроусилителе руля

Многие производители автомобилей не регулируют срок службы жидкости ГУР. Действительно, теоретически ею можно пользоваться в течение всего срока эксплуатации авто, лишь иногда доливая некоторое количество новой. Однако эксперты рекомендуют периодически менять субстанцию.

Точный срок замены зависит от интенсивности использования машины. Если среднегодовой пробег не превышает 10–20 тыс. км, достаточно менять её раз в два-три года. Вы ездите чаще? Задумайтесь о смене раз в полтора года. Чтобы вычислить результат более конкретно, обратите внимание на состояние жидкости.

Так меняют жидкость гидроусилителя руля

Легкое течение: как и зачем менять жидкость ГУР

Для простоты вращения

Сначала в двух словах – коротенькая история появления и развития гидроусилителя рулевого управления.
Печально, что среди известных американских автопроизводителей вряд ли кто сейчас вспомнит Pierce Arrow. А ведь именно этой фирме мы должны быть благодарны за первый рабочий (именно рабочий!) гидроусилитель. Первая продукция этого предприятия появилась в 1901 году, а первое упоминание о ГУРе относится к 1902 году. Правда, этот патент никакого отношения в Пирс Эрроу не имел: Фредерик Ланчестер оформил его в Великобритании и в американской компании не работал.

Но нельзя не согласиться, что название его патента волне соответствует сегодняшней теме: «управление рулевым механизмом, который будет приводиться в действие гидравлической энергией».

После этого было зарегистрировано ещё несколько патентов, но ни одно из изобретений не стало частью конструкции серийного автомобиля. Более того, некоторые вообще конструкцией так и не стали, оставшись бумагой с подписью патентного бюро. А вот инженер Фрэнсис В. Дэвис из Pierce Arrow смог построить нечто работоспособное, отчего «отцом» ГУРа принято считать именно его, хотя и случилось это только в 1925 году. Стоит отметить, что фирма Pierce Arrow занималась производством грузовой техники, и думается, что это сыграло свою роль: автоперевозки в Америке были хорошо развиты уже в 1920-х годах, а крутить «баранку» грузовика без усилителя всегда было сложно.

Производство ГУРа было тогда процессом сложным: много маленьких деталей, изготовление которых требовало большой точности, было довольно дорогим и муторным занятием. От ГУРа отказался даже Роллс-Ройс, попытавшийся установить изобретение Дэвиса в свой автомобиль в 1932 году.

Статьи / Практика Стучать – нехорошо: регулировка клапанов гайками, зачем и как правильно Вот были же славные времена, когда каждый второй владелец классических Жигулей умел регулировать клапаны мотора своего автомобиля! И не считалось это чем-то запредельно сложным, и в каждом г… 23869 5 26 19.09.2016

В отчаянии пытались заметить гидравлическую систему на пневматическую, которая в 30-х годах использовалась на карьерных американских самосвалах. Получилось не слишком хорошо: шумно, громоздко и ненадёжно. Впрочем, и первые гидравлические усилители работали не самым лучшим образом: во-первых, забирали слишком много мощности у и без того не слишком больших моторов, а во-вторых, нормально работали только при средних оборотах двигателя (на малых давления не хватало, а на высоких его было слишком много – обратная связь терялась напрочь). Что ж, охотно их понимаю: мне доводилось ездить на советском междугороднем лайнере ЗиС-127 1955 года. Там как раз стоит один из первых ГУРов – дьявольская конструкция, работающая только при нажатии педали газа в пол, отчего абсолютно бесполезная при парковке.

Как бы там ни было, ГУР рос и развивался на радость слабосильным людям. Теперь он уже не имеет недостатков первых конструкций, но уже постепенно вытесняется электроусилителем. Тем не менее, основные узлы ГУРа остаются прежними. Это насос, распределитель, гидроцилиндр и бачок. Есть ещё шланги и непосредственно жидкость, а также – приводной ремень. Впрочем, ремень редко бывает отдельным, обычно насос ГУРа приводит в действие один из сервисных ремней подвесного оборудования. Чаще всего слабым звеном системы становится именно насос. Если не повезёт, то можно услышать, как он начинает гудеть. Чтобы не слышать этого звука как можно дольше, жидкость менять всё-таки приходится, невзирая даже не уверения о её «вечности».

Мы проведём работу на Рено Логан, хотя на любом другом автомобиле процедуру можно проделать почти таким же способом. Поможет нам специалист Алексей Телешов.

Скажу сразу: работа эта действительно простая, а значит, выполнить её сможет каждый. Но сначала нужно будет купить жидкость, в нашем случае это Dexron III.

Кстати, если кто-то не знал: первая ATF (Automatic Transmission Fluid) выпускалась концерном General Motors с 1968 по 1972 годы, после чего производство пришлось срочным образом менять.

Дело в том, что при изготовлении жидкости использовался фрикционный модификатор на базе спермы китов. Китам, может, и нравилось, а вот защитники природы были против. Заливать менее вязкую жидкость мастер не советует.

За работу!

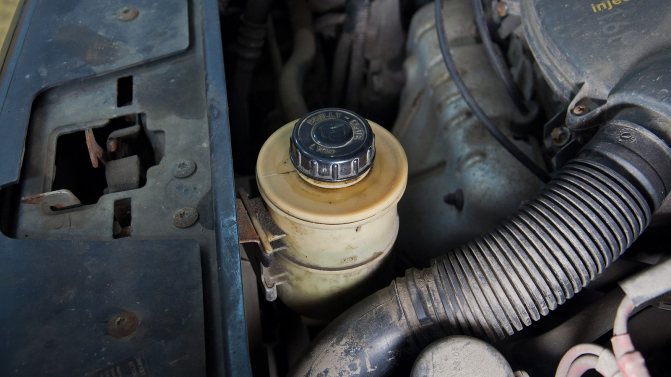

Итак, откручиваем крышку бачка ГУРа. Под ней мы видим фильтр. Достать его можно двумя пальцами, засунув их в горловину и чуть повернув фильтр будто по резьбе (на самом деле никакой резьбы там нет). Вытаскиваем его наружу и подавляем отвращение: на его стенках много осадка, налёта и грязи (вы все еще считаете, что масло в ГУР залито на весь срок службы?). Такого быть не должно, поэтому берём спрей-очиститель и используем его по назначению.

1 / 4

2 / 4

3 / 4

4 / 4

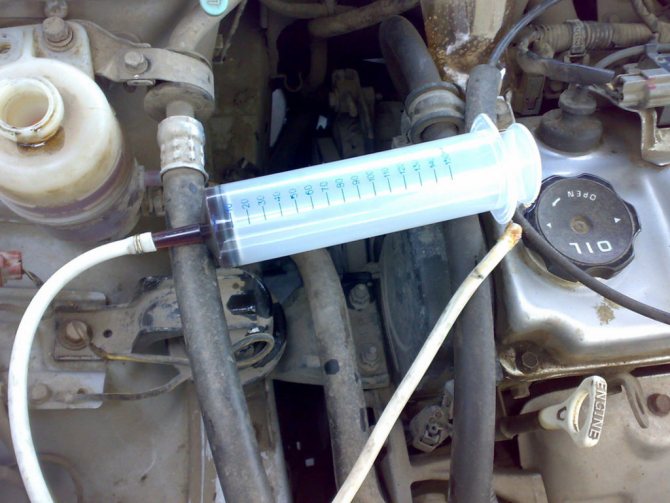

Чистый фильтр откладываем в сторону и принимаемся за высасывание жидкости из бачка. Тут следует сделать небольшое отступление.

По большому счёту, сливать старую грязную жижу из бачка необязательно. Если нет подходящего устройства (или хотя бы большого шприца), то масло можно слить через шланги. Но в этом случае велика вероятность, что вся гадость хлынет на коробку или другие агрегаты, после чего стечёт на защиту картера двигателя (если она есть). Такая грязь под капотом – вещь неприятная и нежелательная, поэтому лучше подойти к вопросу сознательно. Если нет шприца, то вспоминаем про то, как нехорошие люди сливают по ночам бензин из припаркованных во дворе машин: вставляем подходящий шланг и втягиваем в себя воздух, потом опускаем его край ниже уровня бачка и сливаем жидкость в подготовленную ёмкость. Будьте осторожны, пить старый «декстрон» не надо, он невкусный.

Итак, жидкости в бачке нет. Но это не значит, что её нет в системе вовсе: ещё почти столько же осталось в насосе и шлангах, и все это тоже надо слить, для чего необходимо снять оба шланга.

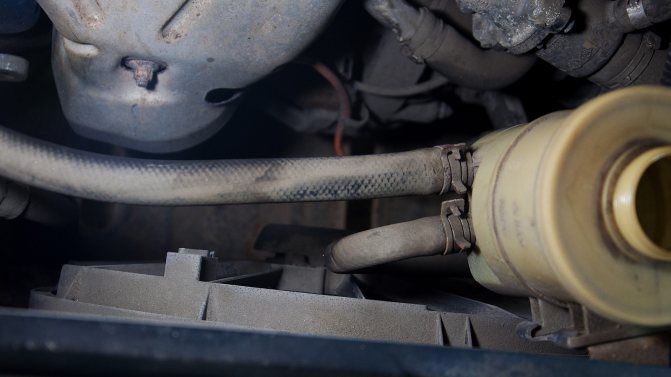

Сначала примемся за более толстый шланг, второй от радиатора. По нему жидкость поступает в насос. Чтобы его снять, придётся снимать хомут. Сделать это несложно, а вот сдвинуть с места сам шланг иногда бывает проблематично. Если он хорошо прикипел, берём плоскогубцы и пытаемся провернуть шланг на штуцере бачка. Когда нам это в конце концов удается, снять его будет уже несложно. Не забываем подставить что-нибудь под штуцер: немного жидкости в бачке остаётся в любом случае, поэтому чуть-чуть течь из шланга и бачка будет обязательно. Отсоединив шланг, просто отводим его в сторону и забываем о нём. Таким же образом снимаем второй шланг. Теперь надо слить всё, что осталось в насосе.

1 / 3

2 / 3

3 / 3

Если быть немного занудным и хрестоматийно-правильным, то запускать двигатель и крутить рулём с пустым бачком ГУРа нельзя. Но мы сделаем именно так. Несколько секунд насос не испортит, зато выдавит все остатки. Поэтому вставляем шланг в пустую ёмкость, запускаем мотор и делаем поворот рулём из одной стороны в другую до упора.

Тут, конечно, лучше работать с помощником. А прежде чем крутить «баранкой», не забываем прикрыть бачок крышкой: оттуда может брызнуть жидкость, а грязь разводить не стоит.

Теперь ради интереса сравним старую жидкость и ту, которую собираемся залить. Должна она у нас быть розового цвета, а мы слили какую-то тёмно-коричневую муть. Как вы понимаете, «вечность» жидкости ГУР — не более чем очередной маркетинговый миф, доверчиво воспринятый не слишком-то трудолюбивой автомобильной общественностью.

Конечно, ATF не так гигроскопична, как тормозная жидкость, да и нет такой агрессивной среды работы, как в ДВС, но и она со временем теряет свои свойства и загрязняется (контур-то негерметичный, и продукты износа трущихся деталей никто не отменял).

Лучше её поменять на пробеге около 80 тысяч километров, а если машина не сворачивает с маршрута дом-булочная, то замену стоит производить раз в два года.

Следующая наша задача – отмыть бачок ГУРа. К слову, некоторые не заморачиваются с этим занятием, а покупают новые бачки (да, есть такие автомобили, на которые эту деталь можно найти рублей за 300). Но на Логане он дорогой (около 1 700 рублей), а «логаньеры» – народ практичный и даже иногда прижимистый. Поэтому будем мыть.

1 / 2

2 / 2

Используем всё тот же очиститель. Хорошо бы после окончания мытья продуть его сжатым воздухом, но если его нет под рукой, ждём, пока всё не высохнет. Теперь принимаемся за сборку.

Ставим обратно шланги, зажимаем хомутами. Если к ним доверия уже нет, то можно купить другие – особенно, если есть следы потёков. Теперь вставляем фильтр. На нём есть паз, который должен встать на место. Попасть им чуть сложнее, чем пулькой из пневматической винтовки в Альфу Центавра. Поэтому просто вставляем фильтр и начинаем его чуть проворачивать. В какой-то момент нужное положение найдётся, и он встанет на место. Теперь заливаем жидкость.

1 / 2

2 / 2

Льём чуть выше максимальной отметки. Закрываем бачок, запускаем двигатель и крутим руль от упора до упора. Глушим мотор, проверяем: в насос ушло почти всё, что было в бачке. Наливаем ещё жидкость, повторяем процедуру. На третий раз жидкость уже никуда не уходит, а остаётся стоять ровно по отметке. Иногда не слишком хорошо видно метку сбоку бачка, тогда можно ориентироваться на глаз: фигурная выштамповка на дне фильтра чуть видна – в этом случае залито почти максимальное количество, больше лить нельзя.

1 / 3

2 / 3

3 / 3

Статьи / Автосервис Трём как следует: как чистить дроссельную заслонку и зачем это нужно? Как бы ни старались менеджеры автосалонов и банков, но основная часть купленных в России автомобилей попала в руки новым хозяевам со вторичного рынка. И далеко не все эти средства передвижен… 93995 6 3 22.08.2016

Собственно, на этом всё. И всё же я добавлю ещё пять копеек про альтернативные методы.

Разумеется, нельзя не согласиться с теми, кто предаст автора анафеме с последующим сжиганием на костре праведного гнева: насос без жидкости работать не должен. Не спорю, это так. Поэтому время его работы следует сокращать, а ещё лучше – вывесить передние колёса, чтобы насос не слишком напрягался при выбрасывании остатков жидкости. А можно подождать зимы и сделать это на льду – тут крутить колёса будет намного проще.

Если есть желание ещё более сократить риск – можно менять жидкость методом вытеснения. В этом случае достаточно отсоединить первый шланг, опустить его в ёмкость и потихоньку доливать свежую жидкость до тех пор, пока из шланга не потечёт свежая, чистая ATF. После этого ставим шланг обратно и заливаем жидкость по уровню. Метод хорош, но в этом случае придётся запастись чуть большим объёмом жидкости, хотя бы двумя литрами. Для того способа, которым работали мы, достаточно обычной литровой бутылки.

Как видим, сложного действительно ничего нет. Стоимость операции в сервисе – около 700 рублей, и именно на эту сумму мы сегодня и разбогатели. Да и руль легче крутится, не так ли?

За помощь в подготовке материала благодарим сеть специализированных магазинов и автосервисов «Логан-Шоп» (СПб, ул. Химиков, 2, тел.: 928-32-22, 928-32-82)

Опрос

Приходилось ли вам менять жидкость ГУР?

Ваш голос

Всего голосов:

Как определить, что нужна замена масла

Эксплуатация ГУРа связана с постоянным повышением температуры его компонентов. Из-за этого нагревается и масло в нём, что приводит к ухудшению физических свойств. Меняется цвет, появляется запах гари. Результат — невозможность исполнения функций.

Чтобы исследовать состояние субстанции, выполните следующие действия:

1. Открутите крышку бачка ГУР.
2. Вылейте несколько капель на бумагу, салфетку или любую другую светлую поверхность.
3. Внимательно осмотрите её.

Хорошая жидкость должна быть прозрачной, без примесей и помутнений. Если внутри плавают посторонние частицы и вещество издаёт отчётливый запах горелого масла — настало время для замены.

Не уверены в состоянии масла? Возьмите из канистры каплю новой жидкости и сравните их.

Отработанная и новая жидкости гидроусилителя руля

Помните: если не заменить вещество, гидроусилитель начнёт работать все хуже и со временем может полностью отказать. Результатом станет ухудшение управления автомобилем — вплоть до полной его потери.

Иногда ГУР даёт сбои и вещество из него начинает вытекать. Если вы увидели утечку или обнаружили её по косвенным признакам (ухудшение управляемости, шумы в рулевой системе), выполните следующие действия:

1. Заглушите двигатель и подождите, пока он остынет.

2. Тщательно вытрите каждый элемент рулевого управления.

3. Проверьте, сколько жидкости есть в бачке, долейте при необходимости.

4. Заведите мотор и поверните руль в разные стороны до максимума.

5. Найдите, откуда вытекает субстанция и устраните дефект.

Что такое гидроусилитель руля. Функция масла в гур

Большинство современных транспортных средств оборудовано системой гидравлического усиления руля (ГУР). Ее функциями являются облегчение поворота руля и обеспечение сохранения правильной траектории движения, а также снижение нагрузки на колеса при езде по неровной поверхности.
Гидроусилитель руля состоит из гидравлического насоса, который приводится в движение с помощью ремня либо электродвигателя, цилиндра, шланга и масляного бачка.

Насос нагнетает жидкость в редуктор либо рулевую рейку, которая облегчает поворот руля.

Функции масла в гур:

• Смазывание трущихся деталей и снижение износа элементов
• Направление давления от насоса к узлам гидроусилителя руля
• Защита от коррозии, задиров и других повреждений

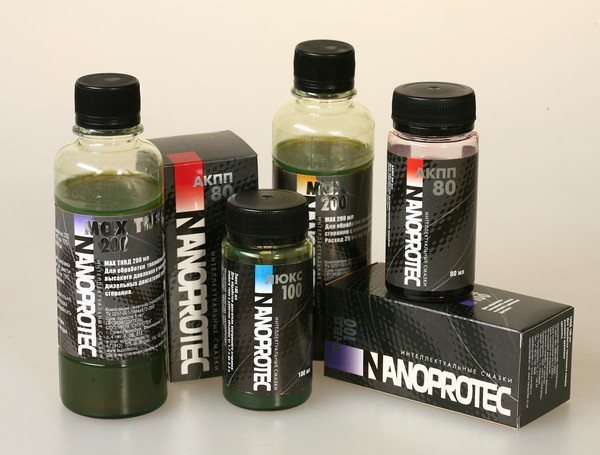

Масло для гидроусилителя руля

Все вещества, заливаемые в гидроусилитель, подразделяются на 2 большие группы.

Жидкости на основе минеральных масел

1. Минеральное масло. Специально разработано для ГУР, отлично подходит для функционирования в системах с большим количеством резиновых элементов. Не вызывает рассыхания чувствительных деталей, способствует нормальному функционированию таких изделий.
2. Синтетические вещества. Используются намного реже. В основе химического состава — каучуковые волокна, негативно влияющие на прочность резиновых элементов гидроусилителя. Применять такие субстанции можно только в том случае, если производитель прямо указал такую возможность в инструкции. Чаще всего синтетика используется в авто технического назначения, например, в спецтехнике.

Различия по цвету

Многие жидкости можно смешивать одну с другой, но тут есть и ограничения. Чтобы было проще понять, что можно соединять, производители выпускают варианты разного цвета. Смешивать между собой можно красный и жёлтый варианты. Если в системе есть зелёная субстанция, в неё ни в коем случае нельзя добавлять другие вещества!

У каждого цвета — свои особенности.

1. Красный. Может иметь синтетическую и минеральную структуру. Основное назначение — залив в автоматическую коробку передач, но допускается использование в качестве масла для гидроусилителя. Можно смешивать с жёлтым вариантом, но только в том случае, если тот имеет схожую структуру — минеральное с минеральным, синтетика с синтетикой.
2. Жёлтый. Универсальное масло для гидроусилителя. Может использоваться в автомобилях с автоматической и механической коробкой передач.
3. Зелёный. Как и красный, бывает синтетическим и «натуральным». Особенность — возможность применения исключительно в машинах с механической КПП.

Как узнать что пора менять?

Старую жидкость ГУРа можно определить по цвету. Для этого достаточно открутить крышку расширительного бачка и при помощи трубки или шприца набрать немного масла. Если оно будет тёмным с какими-то вкраплениями, то это верный признак необходимости немедленной его замены. Покупаем в магазине необходимый объём масла для ГУРа и можно переходить к замене.

Первым делом необходимо вывесить передние колёса в воздухе, конечно, в том случае, если у вас переднеприводный автомобиль. Сделать это можно при помощи домкрата и подставок. Сначала поднимаем одну сторону, подставляем под кузов подставки, затем поднимаем другую сторону и тоже ставим её на подставки.

Замена на примере Форд Фокус 2

В «Форде Фокусе» второго поколения используется зелёная жидкость, так что перед началом работ купите нужное количество именно этого варианта (хватит двух литров). В работе нет ничего сложного, но будет лучше, если вам поможет ещё один человек.

Инструменты для замены жидкости

Подготовьте следующие инструменты:

1. Два шланга — один со штуцером на конце, другой — с заглушкой. Изделие со штуцером должно иметь длину в 1,5 м и диаметр, соответствующий возвратному шлангу (тому, что идёт к бачку). Второе изделие — чуть короче.
2. Ёмкость объёмом в 3–5 л. Для удобства она должна иметь широкие края.
3. Плоскогубцы с длинными изогнутыми наконечниками.
4. Гаечный ключ для откручивания бачка ГУР.

Меняем своими руками

Последовательность действий такова:

1. Засовываем открытый конец вспомогательного шланга в ёмкость с широкими краями.
2. Откручиваем винты крепления на бачке гидроусилителя и снимаем его.
3. Плоскогубцами отводим хомут с возвратного шланга, соединяющийся с ёмкостью для хранения жидкости.
4. Снимаем возвратный шланг и вставляем в него штуцер другого шланга, ставим на его место вариант с заглушкой.
5. Снимаем крышку с бачка гидроусилителя, льём жидкость.

   Бачок гидроусилителя и его крышка

   Подача новой жидкости через шланг

   Сливаем старую жидкость в ёмкость

6. Помощник в это время должен заводить мотор. Обязательно контролируйте цвет выкачиваемой из бачка жидкости! Как только старое вещество сменится новым (более светлым, без сильного запаха), глушите мотор. Всё, можно возвращать компоненты на свои места.

Внимание! Не позволяйте воздуху попасть в гидроусилитель. Если это произойдёт, придётся тратить время на его удаление.

Практически любому легковому автомобилю достаточно около 1–1,5 л жидкости ГУР. Рекомендуется брать два литра — на всякий случай.
