Виды

На сегодняшний день автомобили оснащаются либо контактными, либо бесконтактными иммо, причем последние более востребованы среди потребителей. Управление контактными системами осуществляется с помощью ключа, в то время как для бесконтактных применяется пульт или карточка. Если вы не знаете, как подключить сигнализацию к центральному замку, то это вполне возможна. Установка сигнализации на ВАЗ 2110 своими руками вполне возможна с дальнейшей комбинацией сигналки с иммо (автор видео — канал IZO)))LENTA).

Что касается «десяток», то такой вид сигнализации встречается только на инжекторных версиях. Для управления устройством имеется комплект ключей. Красный представляет собой ключ-мастер, с помощью которого осуществляется активация защиты.

Черный ключ используется владельцем машины. Процедура «обучения» или активации системы обычно осуществляется в салоне, перед тем, как машина поступает в продаже. Хотя в принципе, произвести подключение сигнализации к центральному замку ВАЗ с дальнейшей активацией может быть проведено и в домашних условиях.

Первые «десятки» оборудовались системами АПС-4, однако через какое-то время авто уже стали оснащаться более модернизированными вариантами АПС-6. Что касается установки, то иммобилайзер расположенный либо в рулевой колонке, либо за приборной панелью, либо за магнитолой, а код находится в замке зажигания. Система АПС-6 не подключается к аварийной сигнализации ВАЗ, но может использоваться для управления стеклоподъемниками (если они электрические), а также противотуманными фонарями.

Следует отметить, что некоторые АПС-6 оснащаются корпусом от четвертых моделей, вероятно, это связано с переизбытком производства АПС-4. В этом случае на корпусе будет отмечена цифра 4, а на самой схеме должна быть надпись APS-6.

удаление иммобилайзера с автомобилей ваз без ноутбука

Иммобилайзер 2112,индикация как в калинеприоре

ИММОБИЛАЙЗЕР? ГЛЮК ИММОБИЛАЙЗЕРА? СТАРТЕР НЕ КРУТИТ, БЕНЗОНАСОС НЕ КАЧАЕТ, ВАЗ, ЛАДА

Принцип работы

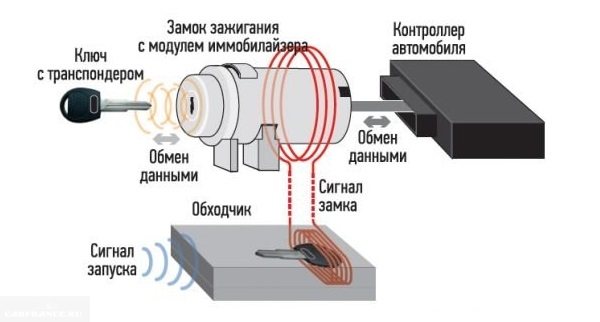

Схема подключения и работы иммоЕсли вы решили подключить иммо к центральному замку ВАЗ 2110, для начала ознакомьтесь с принципом работы системы. Принцип функционирования иммо основывается на обмене данными между самим девайсом, а также блоком управления. С учетом той или иной ситуации, иммо определяет, дать ли разрешение на запуск двигателя либо заблокировать его. В последнем случае производится блокировка цепи зажигания, а также бензонасоса, в результате чего запуск мотора будет невозможным. Иными словами, если у вас нет ключа от иммо, то эксплуатация авто будет невозможной.

1. Плата АПС-6.

2. ПЗУ на микросхеме иммо.

Иммобилайзер ВАЗ-2110: безопасность требует жертв

Без жертв не получается. ВАЗовские штатные иммобилайзеры уже почти 20 лет приносят своим владельцам больше нервотрепки, чем пользы.

Частые беспочвенные сбои, отказы в запуске, несовместимость с другими охранными комплексами, ненадёжность элементарной базы и косяки при сборке заставляют любыми способами отключать штатный иммобилайзер. Но для начала кратко рассмотрим принцип работы устройства, чтобы понять, как с ним бороться.

Принцип работы

Принцип работы иммобилайзера.
Принцип работы любого простейшего иммобилайзера до смешного прост — устройство связывается с блоком управления двигателем и даёт определённый сигнал при попытке несанкционированного доступа. ЭБУ в свою очередь, даёт или не даёт разрешение на запуск мотора. Происходит это так — для запуска двигателя необходимо, чтобы иммобилайзер принял ключ и только после успешной инициализации он посылает разрешающий сигнал на ЭБУ. Даже в том случае, когда ключ к замку полностью подходит, но не инициализируется иммобилайзером, последний подаст на ЭБУ запрещающий сигнал, блок отключит бензонасос и систему зажигания. Следовательно, запуск двигателя будет невозможен.

В каких случая нужно отключать?

На первый взгляд может показаться, что отключение сигнализации — это ненужное дело, особенно, если иммо работает нормально. Однако есть определенные причины, по которым автовладелец сталкивается с необходимостью отключения:

1. Заводской брак, эта проблема является одной из самых распространенных в «десятках». Если речь идет о более обновленной версии, то авто может быть оборудовано альтернативной системой запуска двигателя, благодаря чему водитель может обойти защиту.
2. Полный разряд аккумуляторной батареи может привести к тому, что бортовой компьютер воспримет эту ситуацию как попытку взлома, в результате чего сработает блокировка. Блок управления с мотором обмениваются данными по диагностической линии, так что при отсутствии питания бортовой компьютер фиксирует ошибку.
3. Блок управления блокирует работу иммо, это может быть вызвано различными причинами. Вполне возможно такое, что сбить работу противоугонной установки может один телефонный звонок на мобильный. Но такая проблема более актуальна для первых «десяток», оснащавшихся иммо.
4. Поломка иммобилайзера, в результате чего возникает необходимость его замены.

Как вы понимаете, причин для демонтажа иммо может быть множество, однако решить проблемы извлечением устройства из разъема не выйдет (автор видео об отключении системы — канал KV Avtoservis).

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления.

Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов — обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего — контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

None Когда у вас все будет на руках, необходимо выполнить следующие действия:

1. Демонтируйте и разберите блок управления.
2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
3. Аналогичным образом необходимо считать данные через выход EEPROM.
4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть — можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер — это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Характеристика иммобилайзера и его действие

Следует заметить, что именно иммобилайзер ВАЗ 2110 обращает на себя внимание любого человека, решившего приобрести этот автомобиль. Устройство представляет собой специальное приспособление для лишения машины подвижности при необходимости, поэтому угнать ее практически невозможно. Все выполнено таким образом, что включить или выключить его может только владелец машины.

Обычно при покупке вместе с автомобилем вы получаете еще и кодовый ключ. Для того чтобы им можно было воспользоваться, необязательно прикладывать его к машине, достаточно нажать на скрытую кнопку или специальный код. Стоит заметить, что имеется возможность приобретения автомобиля с иммобилайзером, устанавливаемым на заводе-изготовителе.

Вариантов того, что именно можно отключить с его помощью, множество. В первую очередь отключается подача топлива в машину, из-за чего она глохнет, отъехав на незначительное расстояние. Кроме того, в некоторых вариантах отключается питание двигателя или временно выходит из строя коробка передач. Все это не позволит похитителю проехать и квартала на угнанной машине.

Доработка иммобилайзера ВАЗ 2110, 2111, 2112

При необходимости можно сделать невозможным передвижение автомобиля, попросту отключив его. При включении иммобилайзера машина глохнет через определенный промежуток. Второй вариант наиболее часто устанавливается на автомобиль, ведь, если машина затормозит посреди оживленного движения на дороге, на нее тут же обратят внимание другие водители. В большинстве случаев после нескольких неудачных попыток завести машину преступник попросту скрывается с места происшествия.

Все дело в том, что преступник не догадывается о наличии устройства. Его по большей части ловят через несколько кварталов от места угона, так как определить, есть ли в автомобиле это устройство, зрительно очень сложно. В отличие от сигнализации, создающей шумовой эффект, призванный отпугнуть преступников от машины, предназначение рассматриваемого устройства в том, чтобы угон удался и появился шанс поймать преступника.

Кроме того, есть иммобилайзеры, включающиеся сразу после того, как владелец оказался на значительном расстоянии от машины. С помощью подобной функции, даже если вас выбросили из заведенной машины, вы можете быть уверены, что преступник далеко на ней не уедет. Угонщик попросту не знает, как отключить иммобилайзер ВАЗ, ведь при создании критической ситуации невозможно за несколько минут понять, где он находится, с чем связана функция отключения.

Владелец ВАЗ 2110 может при желании удалить его из машины, для этого достаточно всего лишь поставить или снять устройство с охраны путем распознавания владельца по радиочастотным волнам, издаваемым ключом. Однако учитывайте, что, отключая автомобиль от охраны, вы рискуете стать жертвой злоумышленников.

Видео «Наглядная инструкция по удалению иммо с «Десятки»

Более подробная и наглядная инструкция по отключению иммобилайзера на автомобилях ВАЗ 2110 приведена на видео ниже (автор ролика — Дмитрий Епишев).

Загрузка …

Существует два вида иммобилайзеров:

• контактные;
• бесконтактные.

Для управления первых служат ключи, а для вторых – специальный брелок либо карточка. Как правило, они прекрасно комбинируются с противоугонными сигнализациями. Первые сигнализации на данную марку имеют название АПС-4.

Особой надежностью они не отличаются, а вот преемники АПС-6 гораздо качественнее. Ранее они применялись для управления противотуманками. Нередко бывает, что АПС-6 находится в старом корпусе с цифрой 4.

Основу иммобилайзера ВАЗ-2110 составляет обмен данными между ЭБУ и самим прибором. Срабатывает или разрешение на запуск двигателя, или блокировка, без чего автомобиль никак не завести. Как отключить иммобилайзер на ВАЗ 2110 – этот вопрос очень актуален для многих, особенно если стоит двигатель на 8 клапанов.

Виды иммобилайзеров на ВАЗ-2112 (АПС-4, АПС-6)

Устанавливаемые иммобилайзеры бывают бесконтактные и контактные, первые конечно же самые популярные на современном рынке, так как для их взаимодействия придумана специальная карточка-брелок, а в случае с контактными для управления предусмотрен специальный ключ. В любом случае, такая система защиты комбинируется с наиболее привычной нам автомобильной сигнализацией.

На ВАЗ-2112 устанавливались два вида иммобилайзеров: АПС-4 , а после АПС-6 .

Преимуществом более свежей модели можно назвать его активное взаимодействие со стеклоподъёмниками и противотуманными фарами.

Принцип работы иммобилайзера

Принцип работы иммобилайзера на ВАЗ-2112 заключается в обмене информации между ЭБУ и самим устройством. При взаимодействии этих устройств происходит разрешение системы на запуск двигателя, либо её блокировка путём закрытия цепи подачи топлива и топливного насоса.

Соответственно, когда произошло закрытие топливной магистрали автомобиль никуда не поедет и даже не сдвинется с места.

Когда необходимо отключение?

Можно назвать несколько причин, по которым понадобится отключение иммобилайзера:

1. Отключение необходимо, когда в работе иммобилайзера возникают ошибки , которые не дают двигателю запускаться. Случается, это по причине брака поставляемого товара с завода изготовителя. Без отключения этого противоугонного устройства и наличие неисправностей в нём, запустить мотор у вас так и не получится.
2. Когда ваш аккумулятор полностью разрядится (например, в холодное время года – прим.) иммобилайзер может принять это как ошибку и препятствовать к запуску двигателя. Это происходит потому, что противоугонная система, обмениваясь информацией по диагностической линии, теряя контакт, воспринимает это как попытку угона.
3. Третья причина, по которой будет необходимо отключения «ИММО» — это его блокировка . Она может происходить из-за сбитого кода при подключении диагностического оборудования в систему при включённом зажигании.
4. И четвёртая причина, самая банальная – противоугонное устройство может просто-напросто сломаться.

Как вы могли убедиться сами причин тому, что иммобилайзер может выйти из строя не мало, однако нельзя просто так взять и отключить от него разъём питания, потому как за этим последует полная блокировка двигателя и всех его систем.

Во время выполнения такой операции важно выполнять некую последовательность и порядок действий.

В каких случаях требуется отключение иммобилайзера

Существует ряд случаев, когда появляется надобность в отключении данного прибора:

1. Если он бракованный еще с завода и из-за этого машина работает неисправно. Как правило, это встречается на самых первых моделях автомобиля.
2. Если полностью разряжен аккумулятор компьютера, который не дает двигателю завестись.
3. Если ЭБУ заблокировало его.
4. Также бывает, что система износилась и требует замены.

Как мы видим, есть разные причины отключения иммобилайзера. Следует понимать, что данная процедура является очень серьезной и достаточно сложной. Нужно знать все тонкости.

Если просто выдернуть разъем, может полностью отключиться вся система двигательного запуска.

Как правильно отключить устройство

Начинать нужно с отсоединения разъема от защиты, а затем очистить данные с флеш-памяти ЭБУ. Следует отметить, что неправильное отключение может привести к тому, что машина «заглохнет» и придется заказывать эвакуатор для транспортировки ВАЗ-2110 в автосервис. Дабы этого не произошло, нужно хорошо изучить особенности данной процедуры.

Есть два варианта отключения: обрезка проводов и перепрошивка. Первый вариант состоит из таких этапов:

1. Для начала нужно найти блок управления иммобилайзера. Зачастую он располагается на уровне магнитолы.
2. После этого его надо нащупать рукой и снять разъем с блока.
3. Как известно, разъем имеет 20 контактов. Сначала очищается девятый канал, затем восемнадцатый, после чего они обрезаются.
4. Далее их нужно вновь соединить и заизолировать.
5. После удаления нужно восстановить линию, по которой осуществляется диагностика. Для этого делается перемычка, которая налаживает связь между ЭБУ и колодкой диагностики. После обрезания и соединения восстанавливается работа K-line.
6. Выполнив эти работы, разъем нужно вернуть на место.

Как активировать иммобилайзер?

Перед началом использования, иммобилайзер рекомендуется активировать.

Для того, чтобы это сделать, необходимо следовать такой инструкции:

1. Взять оба штатных ключа, сесть за руль и закрыть за собой дверь.
2. Вставить в замок ключ с красной меткой (обучающий) и включить зажигание.
3. Через шесть секунд отключить систему зажигания. Контрольная лампа на комбинации приборов будет мигать с частотой около 5 раз в секунду, что является признаком нормального процесса обучения. Если этого не происходит, то возможны проблемы в работе системы иммобилайзера или неисправны компоненты.
4. В процессе мигания контрольной лампы необходимо вынуть красный ключ, вставить в замок обычный и активировать зажигание. Данную процедуру следует выполнить в течение шести секунд. Правильность выполнения обучения должен подтвердить зуммер тремя короткими сигналами.
5. Выждать еще шесть секунд, после чего зуммер должен подать два дополнительных сигнала. Если это не произошло и прекратилось частое мигание контрольной лампы, то процесс обучения прошел неудачно, и его следует запустить заново. Если повторное обучение также неудачно, то следует искать неисправность в системе или ключе, который мог быть обучен ранее под другой иммобилайзер.
6. В случае успешного обучения следует выключить зажигание. Если необходимо обучение дополнительных ключей, то такие действия производятся с каждым.
7. Если дополнительные ключи прописывать не надо, то сразу после звуковых сигналов необходимо отключить зажигание и вынуть обычный ключ и заменить его на красный.
8. Включить зажигание и получить подтверждение в виде трех сигналов зуммером.
9. Через шесть секунд должны пройти еще два сигнала. После этого можно выключить зажигание, но не вынимать ключ из замка.
10. Через шесть секунд после отключения цепей зажигания должен однократно сработать зуммер и увеличиться частота мигания лампы.
11. После этого следует включить зажигание (в течение 5…6 секунд) при помощи красного ключа и через три секунды выключить.
12. Через несколько секунд должен сработать зуммер (три сигнала) и погаснуть лампа на комбинации приборов. Повторное включение зажигания возможно не ранее чем через 10 секунд. При использовании некоторых контроллеров звуковые сигналы могут появиться непосредственно при отключении зажигания.
