Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания , зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Почему так важен момент

Возгорание топливно-воздушной смеси в камере сгорания ДВС должно происходить четко в конце такта сжатия перед достижением поршнем верхней мертвой точки. Если же воспламенение начнется раньше этого момента ( раннее зажигание ), давление газов будет противодействовать движению поршня, вызывая детонацию. При возгорании в верхней мертвой точке происходит обратное явление. Позднее зажигание характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к уменьшению мощности силового агрегата.

Установка угла опережения зажигания

Установка реле стартера ВАЗ-2110

Система зажигания

Двухконтурное зажигание на ВАЗ 2110

Работа системы основана на методике холостой искры. Суть двухконтурного зажигания на ВАЗ 2110 заключается в следующем:

• Цилиндры, как известно, работают парно — первый с четвертым, третий со вторым и пр.;
• Искра срабатывает одновременно в двух цилиндрах;
• Рабочая искра зажигается в цилиндре, где идет сжатие топливно-воздушной смеси;
• Холостая искра зажигается в цилиндре с тактом выпуска;
• Поскольку ток на обмотках катушек постоянный, получается, что в первой свечи электроны двигаются от центрального электрода к боковому, а на второй свечи от бокового к центральному.

Во втором случае размер под ключ уменьшается до 16 миллиметров. Расстояние между электродами свечей при этом составляет примерно 1 миллиметр.

Обзор замены свечей зажигания ВАЗ 2110-2112 16V

Мы уже отмечали, что контроллер отвечает за управление зажиганием. Для максимально эффективного управления он считывает следующие данные:

• Температура охлаждающей жидкости;
• Наличие детонации;
• Текущая частота вращения коленвала и его положение в данный момент;
• Нагрузка на двигатель (расход воздуха).

Специальный датчик позволяет системе понять, в каком положении находится коленвал. Именно он передает на контроллер соответствующую информацию . После этого рассчитывается, как и в какой последовательности сработают катушки модуля.

Изначально кажется, что система устроена невероятно сложно. Но при эксплуатации модуля все становится куда проще. Для ремонта или обслуживания этой системы не потребуется тратить много времени. Процедуры довольно легкая и может быть выполнена своими руками.

Что такое угол опережения зажигания

Оптимальный момент зажигания достигается путем регулирования времени его опережения. Эта величина характеризуется углом поворота коленчатого вала, при котором на свечу подается напряжение до того, как поршень окажется в верхней мертвой точке. Естественно, она не может быть постоянной.

Для того чтобы определить нужную величину угла опережения, необходимо брать в учет качество топлива, так как от него зависит время горения смеси, а также количество оборотов двигателя.

Как регулируется угол опережения

В инжекторных автомобилях ВАЗ-2110 настройка зажигания осуществляется электронным блоком управления. Он получает необходимую информацию с датчика положения коленчатого вала и на ее основании определяет момент, когда нужно подавать искру. Но так происходит лишь тогда, когда фазы газораспределения выставлены правильно. В противном случае все может происходить с точностью до наоборот.

Настройка угла опережения в карбюраторных двигателях также производится в автоматическом режиме. Для этого служит вакуум-корректор. Принцип его работы заключается в изменении угла опережения в зависимости от количества оборотов двигателя. Происходит это за счет разницы в давлении, возникающем под дроссельной заслонкой карбюратора, с которым корректор соединен трубкой.

Кроме этого, угол опережения регулируется и вручную путем вращения крышки распределителя зажигания в ту или иную сторону. Это своего рода грубая настройка, позволяющая подстроить двигатель под качество топлива.

Ремонт ВАЗ 2110 (Лада) : Установка момента зажигания

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 0±1° до ВМТ. При неправильно установленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, расходует излишнее топливо, появляется детонация.

1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Что такое метки и зачем они нужны

Для удобства регулировки газораспределительных фаз на каждом автомобильном двигателе есть соответствующие метки зажигания . Они наносятся на элементы привода газораспределительного механизма.

Установка зажигания по меткам заключается в правильном их совмещении. Вы спросите, зачем это нужно? Суть совмещения меток заключается в том, чтобы правильно выставить фазы газораспределения. Если этого не сделать, распредвал с коленвалом будут вращаться несинхронно, что приведет не только к сбоям в процессе воспламенения смеси, но и к разрушению самого двигателя.

Когда нужно выставление зажигания по меткам

Настройка зажигания по меткам необходима при замене:

• ремня ГРМ (плановой или после обрыва);
• шестерни распредвала, помпы, натяжного ролика;
• шкива коленвала;
• маховика.

Кроме того, проверка и настройка зажигания производится при возникновении проблем со своевременным воспламенением смеси. Чаще всего такие неполадки являются причиной растяжения ремня ГРМ, или «слизывания» его зубьев. Если ремень «перескочит» хоть на один зуб по отношению к метке, двигатель будет работать в аварийном режиме.

Восьмиклапанный «инжектор» ВАЗ: метки зажигания

Восьмиклапанный двигатель «десятки» отличается простотой своей конструкции. Метки зажигания у него расположены на шестерне распределительного вала, на шкиве коленвала, а также на венце маховика.

Все эти элементы вращающиеся, и для того, чтобы отрегулировать искрообразование, их нужно выставить в определенном порядке при положении поршней первого и четвертого цилиндров в верхней мертвой точке.

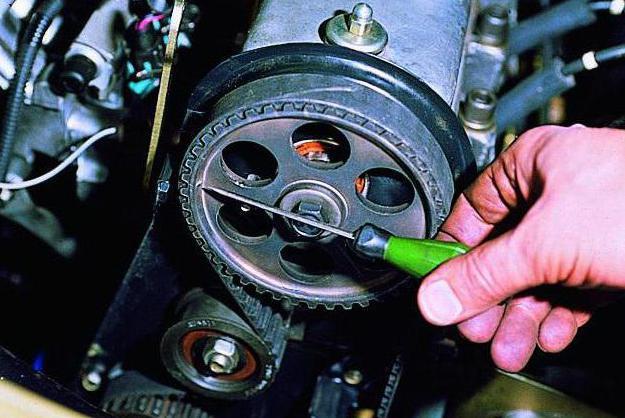

Метка на шестерне распредвала в виде прилива должна совпадать с выступом (планкой) на задней крышке привода ГРМ. Такая же отметина есть и на шкиве коленчатого вала. Она должна быть совмещена с маркировкой в виде точки на крышке масляного насоса.

На венце маховика также имеется риска. Ее можно увидеть, если вытащить резиновую крышечку, закрывающую смотровое окошко на кожухе коробки передач. Отметина на венце при правильно выставленном зажигании обязана совпадать с такой же меткой на КПП.

Установка момента зажигания на автомобиль ВАЗ 2110: общие сведения

Проверять угол опережения зажигания, как и проводить его установку, следует на холостом ходу автомобильного двигателя, в условиях частоты вращения коленчатого вала равного 820–900/минуту -1. Угол должен равняться показателю в пределах 0±1° до самого верхней мертвой точки. В случаи неграмотно установленного угла зажигания автодвигатель будет перегреваться, не сможет развивать полную мощность, будет расходовать излишнее топливо, возможно возникновение детонации.

Момент зажигания следует проверять по риске, находящейся на маховике, а также шкале, находящейся в люке картера сцепления — при этом, резиновая заглушка должна быть вынута. Поршни первого и четвертого цилиндров, в процессе совмещения риски, расположенной на маховике и среднего деления, находящегося на шкале, устанавливаются в ВМТ. На шкале одно деление равняется 1° поворота коленвала.

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

• домкрат;
• баллонный ключ;
• ключ (головка) на 10;
• ключ на 13;
• ключ на 17;
• ключ на 19;
• большая шлицевая отвертка;
• фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

1. Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
2. Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
3. Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
4. При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.

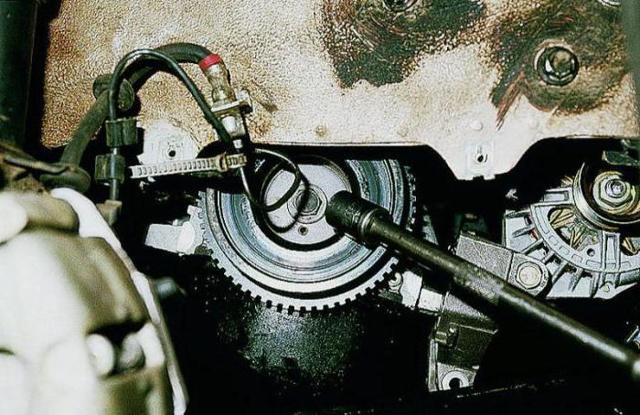

5. Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ- 2110.
6. Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
7. Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
8. Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.
9. В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
10. Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Метки зажигания. Как правильно выставить зажигание на автомобиле :

Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания, зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Почему так важен момент

Возгорание топливно-воздушной смеси в камере сгорания ДВС должно происходить четко в конце такта сжатия перед достижением поршнем верхней мертвой точки.

Если же воспламенение начнется раньше этого момента (раннее зажигание), давление газов будет противодействовать движению поршня, вызывая детонацию. При возгорании в верхней мертвой точке происходит обратное явление.

Позднее зажигание характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к уменьшению мощности силового агрегата.

Что такое угол опережения зажигания

Оптимальный момент зажигания достигается путем регулирования времени его опережения. Эта величина характеризуется углом поворота коленчатого вала, при котором на свечу подается напряжение до того, как поршень окажется в верхней мертвой точке. Естественно, она не может быть постоянной.

Для того чтобы определить нужную величину угла опережения, необходимо брать в учет качество топлива, так как от него зависит время горения смеси, а также количество оборотов двигателя.

Как регулируется угол опережения

В инжекторных автомобилях ВАЗ-2110 настройка зажигания осуществляется электронным блоком управления. Он получает необходимую информацию с датчика положения коленчатого вала и на ее основании определяет момент, когда нужно подавать искру. Но так происходит лишь тогда, когда фазы газораспределения выставлены правильно. В противном случае все может происходить с точностью до наоборот.

Настройка угла опережения в карбюраторных двигателях также производится в автоматическом режиме. Для этого служит вакуум-корректор. Принцип его работы заключается в изменении угла опережения в зависимости от количества оборотов двигателя. Происходит это за счет разницы в давлении, возникающем под дроссельной заслонкой карбюратора, с которым корректор соединен трубкой.

Кроме этого, угол опережения регулируется и вручную путем вращения крышки распределителя зажигания в ту или иную сторону. Это своего рода грубая настройка, позволяющая подстроить двигатель под качество топлива.

Что такое метки и зачем они нужны

Для удобства регулировки газораспределительных фаз на каждом автомобильном двигателе есть соответствующие метки зажигания. Они наносятся на элементы привода газораспределительного механизма.

Установка зажигания по меткам заключается в правильном их совмещении. Вы спросите, зачем это нужно? Суть совмещения меток заключается в том, чтобы правильно выставить фазы газораспределения. Если этого не сделать, распредвал с коленвалом будут вращаться несинхронно, что приведет не только к сбоям в процессе воспламенения смеси, но и к разрушению самого двигателя.

Когда нужно выставление зажигания по меткам

Настройка зажигания по меткам необходима при замене:

• ремня ГРМ (плановой или после обрыва);
• шестерни распредвала, помпы, натяжного ролика;
• шкива коленвала;
• маховика.

Кроме того, проверка и настройка зажигания производится при возникновении проблем со своевременным воспламенением смеси. Чаще всего такие неполадки являются причиной растяжения ремня ГРМ, или «слизывания» его зубьев. Если ремень «перескочит» хоть на один зуб по отношению к метке, двигатель будет работать в аварийном режиме.

Восьмиклапанный «инжектор» ВАЗ: метки зажигания

Восьмиклапанный двигатель «десятки» отличается простотой своей конструкции. Метки зажигания у него расположены на шестерне распределительного вала, на шкиве коленвала, а также на венце маховика.

Все эти элементы вращающиеся, и для того, чтобы отрегулировать искрообразование, их нужно выставить в определенном порядке при положении поршней первого и четвертого цилиндров в верхней мертвой точке.

Метка на шестерне распредвала в виде прилива должна совпадать с выступом (планкой) на задней крышке привода ГРМ. Такая же отметина есть и на шкиве коленчатого вала. Она должна быть совмещена с маркировкой в виде точки на крышке масляного насоса.

На венце маховика также имеется риска. Ее можно увидеть, если вытащить резиновую крышечку, закрывающую смотровое окошко на кожухе коробки передач. Отметина на венце при правильно выставленном зажигании обязана совпадать с такой же меткой на КПП.

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

• домкрат;
• баллонный ключ;
• ключ (головка) на 10;
• ключ на 13;
• ключ на 17;
• ключ на 19;
• большая шлицевая отвертка;
• фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

1. Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
2. Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
3. Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
4. При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.
5. Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ-2110.
6. Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
7. Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
8. Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.
9. В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
10. Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Как по меткам выставить зажигание на шестнадцатиклапанном двигателе ВАЗ-2110

Для регулировки зажигания на «десяточном» инжекторном шестнадцатиклапаннике потребуются те же инструменты. Процесс настройки практически аналогичен, однако необходимо учитывать, что у этого силового агрегата не один, а два респределительных вала. Порядок работ следующий:

1. Ставим машину на ровной площадке, блокируем колеса. Поддомкрачиваем ее со стороны переднего правого колеса. Снимаем колесо.
2. В моторном отсеке демонтируем декоративную накладку на двигатель.
3. Ключом на 10 откручиваем пять болтов, крепящих переднюю крышку привода ГРМ.
4. Выше описанным способом демонтируем шкив коленвала.
5. Сначала, прокручиваем колесо и сопоставляем метки на шестернях распредвалов с отметинами на верхней части задней крышки. Когда они совпадут, проверяем положение отметины на шкиве коленвала. Если она соответствует положению точки на крышке масляного насоса – с зажиганием все в порядке.
6. Если же они не совпали, снимаем ремень ГРМ и проводим регулировку по выше описанному алгоритму для восьмиклапанника.

Порядок проведения установки момента зажигания на авто ВАЗ 2110

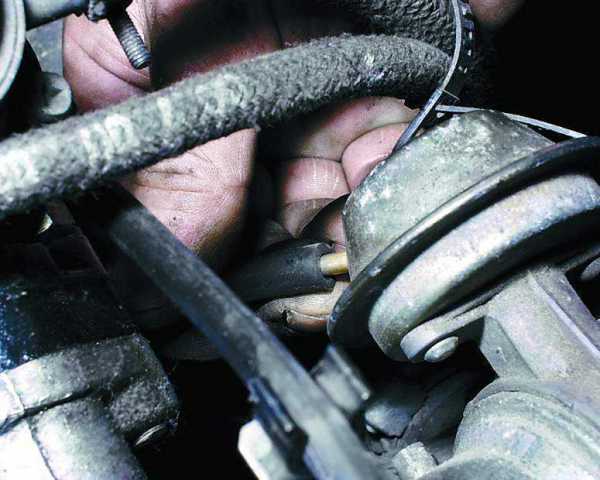

1. Прежде всего, следует отсоединить от вакуум-корректора вакуумный шланг.

2. С целью проверки момента зажигания необходимо к клемме «+», расположенной на аккумуляторной батарее, подсоединить зажим «+» стробоскопа.

3. После этого зажим «массы» стробоскопа необходимо подсоединить к клемме «–», находящейся на аккумуляторной батарее.

4. Затем следует из гнезда самого первого цилиндра крышки распределителя вынуть наконечник высоковольтного провода, потом вставить в гнездо, которое освободилось, датчик стробоскопа и подсоединить к нему высоковольтный провод, идущий от самого первого цилиндра.

5. После этого нужно вынуть из люка картера сцепления заглушку, выполненную из резины.

6. Затем следует пустить автомобильный двигатель и направить в люк картера сцепления поток света стробоскопа, являющийся мигающим.

7. Следует отметить, что метка на маховике в свете стробоскопа, который мигает, визуально будет казаться неподвижной. Метка «1», находящаяся на маховике, при грамотно установленном моменте зажигания должна располагаться между средним делением «два» и предыдущим делением «три» шкалы. Если это не так, то нужно отрегулировать момент зажигания.

8. Чтобы грамотно выполнить установку момента зажигания следует ослабить затяжку 3-ех гаек, находящихся на креплении распределителя.

9. С целью увеличения угла необходимо повернуть по движению часовой стрелки корпус датчика — т.е. метку «+», находящуюся на фланце корпуса распределителя повернуть к выступу, располагающуюся на корпусе привода вспомогательных агрегатов. Необходимо отметить, что 1-но деление на фланце равняется 8° поворота коленвала. Если же необходимо уменьшить угол, то нужно повернуть против движения часовой стрелки корпус распределителя, т.е. переместить метку «–» к выступу, находящемуся на корпусе привода агрегатов, являющихся вспомогательными.

Видео — установка угла опережения зажигания:

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
3. Запускаем двигатель, прогреваем его до рабочей температуры.
4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
6. Добившись нужного результата, закручиваем гайки крышки.

Для проверки на автомобилях ваз 2110, ваз 2111, ваз 2112 момента зажигания имеется шкала 1 (рис. 5) в люке картера сцепления и метка 2 на маховике. Одно деление шкалы соответствует 1° поворота коленчатого вала. При совмещении метки на маховике со средним (длинным) делением шкалы поршни первого и четвертого цилиндров находятся в в.м.т.

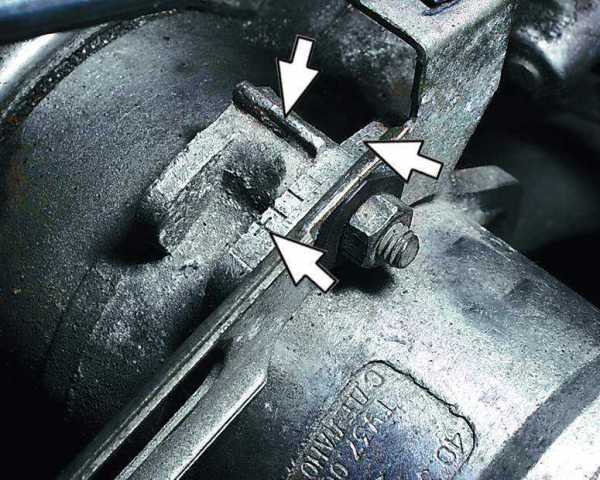

Рис. 5. Метки для установки момента зажигания:

1 – шкала; 2 – метка на маховике

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке: соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумулятора, зажим «массы» – с клеммой «минус» аккумулятора, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра; запустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления. Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует довернуть по часовой стрелке, а для уменьшения – против часовой стрелки (если смотреть со стороны крышки датчика-распределителя зажигания). Затяните гайки крепления и снова проверьте установку момента зажигания.

При повороте ключа в замке ничего не происходит

Если стартер не крутит, то искра пропала между замком зажигания и стартером. Чаще всего это случается, когда аккумулятор разряжен или неисправен. При проверке вольтметром нормальный аккумулятор должен показывать не менее 11,8 В, а при диагностике ареометром в каждой банке при замерах данные – не ниже 1,22.
Другими причинами проблем с запуском двигателя могут быть поломки:

1. Личинка замка зажигания дает о себе знать в момент, когда вы вставляете и поворачиваете ключ. Если это происходит слишком легко или, наоборот, вы чувствуете затруднения, то проблема именно в замке. Его нужно заменить на рабочий.
2. Реле стартера или зажигания располагается под приборной панелью. Проверить работоспособность этих агрегатов может только квалифицированный автоэлектрик. Самостоятельно же вам удастся просто заменить реле на рабочее.
3. У стартера часто заклинивает «втягивающее», в этом случае искра могла пропасть прямо в пути. Опытные автолюбители рекомендуют в полевых условиях ударить по стартеру ключом или чем-нибудь тяжелым, но только рассчитывайте силу. Если вы успели добраться до гаража, то можно проверить стартер при помощи аккумулятора. В идеале, когда вы прижмете корпус стартера на нулевой фазе, а провод с «крокодилом» от плюса протянете к «втягивающему», агрегат должен «ожить». Если ничего не произошло, то проблема во «втягивающей» части. При рабочем реле проблема может быть в щетках, громко трещит и не крутит стартер при неисправном бендиксе.
4. Часто искра пропадает в месте подачи питания к стартеру. Цепь можно проверить при помощи мультиметра. В этом случае вам нужен помощник, который будет крутить ключ в тот момент, когда вы станете проводить замеры.

Искра в ВАЗ-2110 часто пропадает еще по одной причине – банальное окисление контактов. Мы уже упоминали об очистке их от окисления, если обслуживание ЭБУ не помогло, то стоит посмотреть на другие провода. Например, проследите ход проводника массы. Наиболее уязвимые места на нем – там, где он контактирует с кузовом и подходит к клемме АКБ. Если неисправность обнаружилась у клеммы – замените провод. В месте контакта с кузовом его достаточно просто зачистить щеткой для металла.
