Можно ли припаять щетки стартера оловом

Запуск современного автомобильного двигателя обеспечивается при помощи стартера. Он представляет собой электромеханическое устройство, в основе которого лежит обыкновенный электромотор, питающийся от аккумулятора. Его конструкция достаточно проста и относительно надежна, однако он также требует своевременного обслуживания и ремонта.

Одной из наиболее распространенных неисправностей стартера является износ электрических щеток, вследствие чего он утрачивает способность полноценно работать, а со временем и вообще перестает функционировать. К счастью автовладельцев, эта поломка не критична, если, конечно, ее вовремя диагностировать и устранить. В этой статье мы рассмотрим, как производится замена щеток стартера своими руками в автомобилях ВАЗ-2109, 2110.

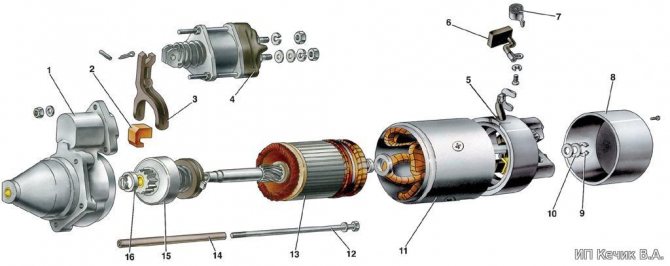

Принцип работы стартера ВАЗ

Для начала разберемся в принципе работы пускового устройства. Как уже было сказано, стартер – это электродвигатель, потребляющий постоянный ток от аккумулятора. Автомобили ВАЗ-2109 и 2110 оснащаются четырехполюсными щеточными пусковыми устройствами с втягивающими реле. Внешне они отличаются размерами и типом крепления. Во всем, что касается принципа работы, стартеры «девяток» и «десяток» идентичны.

Схема включения устройства следующая: при повороте ключа зажигания на обмотки втягивающего реле и щетки поступает напряжение, вследствие чего его привод входит в зацепление с венцом маховика. Одновременно происходит и запуск электродвигателя. Его вал начинает крутить маховик через бендикс – шестерню специальной конструкции, обеспечивающую надежное зацепление. Когда обороты коленвала начнут превышать количество вращений якоря стартера, последний отсоединяется при помощи возвратной пружины.

Ремонт стартера: замена щёток.Ремонт стартера: замена щёток. Замена щеток стартераЗамена щеток стартера

Частые неисправности стартера

Наиболее частыми неисправностями стартера являются перекос ротора-якоря (стартер при запуске как бы «подклинивает», якорь проворачивается медленно и тяжело, с большой нагрузкой).

Или, наоборот, слишком быстрое, «бешеное» вращение якоря после срабатывания тягового реле, причём коленвал двигателя при этом не проворачивается. В первом случае налицо симптомы износа и выхода из строя бронзографитовых втулок, используемых в стартерах в качестве подшипников скольжения, и, как следствие, перекос вала ротора при запуске.

Во втором – можно не сомневаться, что «приказал долго жить» бендикс – привод стартера с ведущей шестерней, входящей в зацепление с зубчатым венцом маховика двигателя. Для замены как втулок скольжения, так и бендикса не обойтись без снятия и разборки стартера.

А так как процесс этот довольно трудоёмок, то в профилактических целях рекомендуется заодно произвести визуальную ревизию, мелкий ремонт, а при необходимости и замену всех изношенных деталей.

Щетки и щеткодержатель

Конструктивно щетка стартера ВАЗ представляет собой графитовый или медно-графитовый параллелепипед размером 14,5х13х6,2 мм. К нему подведен и впрессован многожильный медный провод с алюминиевым креплением на конце.

Учитывая, что стартеры ВАЗ-2109 и 2110 четырехполюсные, для обеспечения их работы необходимо четыре щетки. Две из них подключаются к массе устройства, а две – к плюсовому проводу, идущему от аккумулятора.

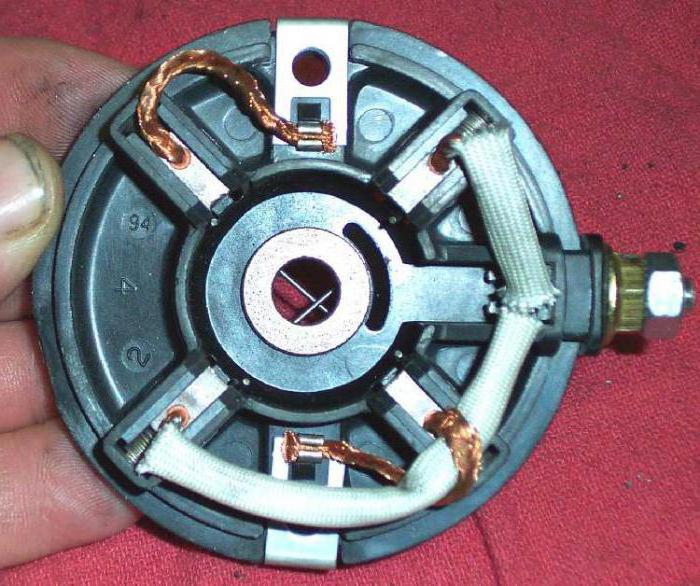

Замена щеток стартера

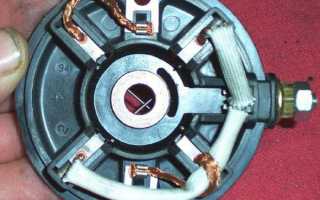

Каждая щетка стартера закреплена в отдельной ячейке специального блока – щеткодержателя. Он изготавливается из диэлектрического материала и предназначен не только для надежной фиксации, но и прижимания их к рабочей поверхности якоря, обеспечивая так называемый скользящий контакт.

Как заменить щетки стартера

Щетки и щеткодержатели, именуемые щеточным узлом, предназначены для передачи напряжения на коллекторные пластины якоря. Рассмотрим, как осуществляется замена щеток стартера, сборка и разборка пускача своими руками.
Устройство стартера автомобиля, а также принцип работы втягивающего реле мы рассматривали в отдельной статье, поэтому данный материал будет посвящен исключительно ремонтным работам.

Основная неисправность

Щетка стартера чаще всего выходит из строя по причине износа. Попросту она стирается и перестает контактировать с пластинами коллектора. Поначалу износ может не сказываться на работе пускового устройства, но со временем он обязательно заявит о себе. Случается и так, что щетки стартера ВАЗ-2109, 2110 разрушаются вследствие механических повреждений, например, из-за неисправности коллектора, заводского брака, неисправностей подшипника, опорной втулки вала и др. Что же касается обычного износа, то эта неисправность неизбежна, однако она легко устраняется собственными руками.

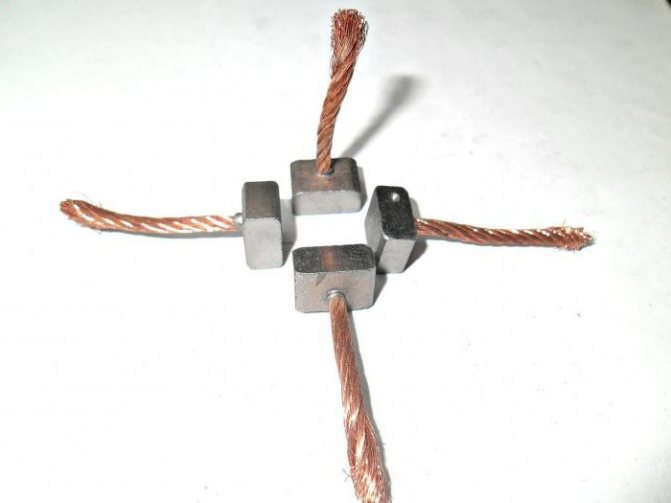

Щетка стартера 2110

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Демонтаж стартера

Перед тем, как снять стартер и как починить его, нужно учесть, что эта задача довольно трудоемкая. Тем не менее, снятие стартера и его разборка является обязательным условием для устранения неисправности.

Как снять стартер своими руками:

  1. Перед тем, как снять стартер, нужно произвести отключение аккумулятора от бортовой сети авто. Любые работы по ремонту генератора и других электрических устройств осуществляются при отключенной бортовой сети.
  2. Если вы не знаете, как снять стартер автомобиля, то после того, как бортовая сеть будет обесточена, на клеммах реле узла, а также на его корпусе, нужно выкрутить гайки. Если учесть разные специфики сборки транспортных средств, то стартера могут крепиться на разных фиксаторах. Но обычно для демонтажа механизма требуется головка на 13.
  3. После этого нужно отсоединить проводку питания и отодвинуть ее.
  4. Если на моторе имеется защита, ее нужно демонтировать.
  5. После этого выкручиваются гайки фиксации устройства к блоку. Сделав это, сам механизм можно снять.

https://youtube.com/watch?v=4I7YbnG0dX0

Проверка и ремонт стартера

Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендекса стартера.

Как сказано выше, сломаться механизм может по разным причинам. Поэтому ремонт стартера автомобиля должен производиться в соответствии с итогами диагностики. Перед тем, как отремонтировать стартер, необходимо запастись всеми нужными инструментами и комплектом для ремонта. Ремкомплект стартера можно приобрести в любом автомобильном магазине. Если вы не знаете, как разобрать стартер, попробуйте воспользоваться сервисным мануалом к авто, но обычно в этом нет ничего сложного.

Реле стартера

В первую очередь, ремонт стартера автомобиля включает в себя диагностику реле. При подаче напряжения на плюсовой вывод обмотки должен раздаться щелчок — тот звук будет свидетельством работоспособности реле, при этом бендикс узла должен переместиться. На подключенном экране омметра при этом будет показано замыкание контактов. Если этого не произошло, то ремонт стартера автомобиля сводится к откручиванию болтов и замене реле.

Новое втягивающее реле для авто

Щетки стартера

Ремонт грузовых стартеров или для легковых машин может свестись к замене щеток. Замена щеток стартера осуществляется путем демонтажа задней крышки, при этом, даже если щеточный узел не износился, специалисты все равно советуют его менять. Разборка стартера покажет, что щетки расположены в задней части моторчика, при этом если одна из них ломается, это приведет к неработоспособности узла в целом. Для демонтажа необходимо выкрутить клеммы и извлечь пружинки.

Статор стартера

Переборка стартера включает в себя проверку статора, при помощи омметра необходимо произвести его диагностику на пробой, при этом полученные показатели должны составлять не меньше 10 кОм. Если полученные показания другие, то ремонт стартеров иномарок или отечественных авто заключается в замене статора. В некоторых случаях, если на авто используется редукторный механизм, может потребоваться замена стартера в сборе, поскольку конструктивные особенности такого устройства не позволяют выполнить его ремонт. Подробнее о диагностике и ремонте узла узнайте из видео (автор видео — канал Эксин Плюс).

Ротор стартера

Починить стартер можно путем замены ротора, чтобы добраться до него, потребуется открутить шпильки, фиксирующие две части электромотора. Сделав это, можно произвести демонтаж узла полностью, заранее демонтировав стопорное кольцо с шайбой. Прежде чем заменить ротор, нужно уделить время проверку обмоток, при наличии следов копоти на них нужно осуществить замена якоря. Также проверьте коллектор — на нем может быть небольшой налет, но иногда его большой слой является причиной невозможности запуска механизма. Ремонт стартера своими руками в данном случае будет заключаться в очистке коллектора с использованием наждачки.

Далее, производится проверка механической составляющей. Если вы пропустите какую-то поломке, впоследствии это может стать причиной более серьезной проблемы, так что если вы не уверены в своих силах, то единственное, что вам может помочь, это замена стартера. В некоторых случаях локализовать неисправность поможет замена втулок стартера. Такая необходимость возникает редко, но иногда замена втулки стартера действительно помогает решить проблему.

Сборка стартера

Сборка стартера является завершающим этапом ремонта. Прежде чем собрать стартер, вал, редуктор, якорь и втулки нужно смазывать. Чем же можно смазать стартер перед тем, как его собирать? Для этого может использоваться графитовая смазка, Литол, моторная жидкость. Сборка и установка стартера осуществляется в обратной последовательности, после монтажа необходимо произвести проверку работоспособности узла.

Чтобы удостовериться в том, что ремонт был произведен правильно, на корпус механизма нужно подать минус, а на обмотку — плюс. Если после подключения бендикс может перемещаться вперед и назад, при этом контакты реле замыкаются нормально, это свидетельствует о том, что механизм полностью рабочий. После подачи плюса на электродвигатель, моторчик должно вращаться равномерно, какие-либо шумы и звуки при этом должны отсутствовать. Если звуков нет, то механизм ставится на место.

В том случае, если вы допустили какие-либо ошибки в сборке механизма, эксплуатировать транспортное средство не рекомендуется. В противном случае вы можете столкнуться с проблемой где-то в дороге, а хуже всего будет, если она настигнет водителя при езде за городом по трассе. Поэтому если вы сомневаетесь в том, что все сделано правильно или в процессе выполнения работ были допущены ошибки, лучше будет проконсультироваться по этому поводу со специалистом. Поверьте — лучше один раз немного заплатить, но быть уверенным в том, что машина будет работать нормально, чем сэкономить и столкнуться с более высокими затратами на ремонт.

ремонт стартера . основные правила ремонта.ремонт стартера . основные правила ремонта.

Снятие стартера

Демонтаж пускового устройства начинаем с отключения провода массы от аккумулятора. Для большего удобства автомобиль лучше поставить на смотровую яму и демонтировать защиту двигателя. Снимать устройство легче снизу.

Далее находим стартер и отсоединяем от него провод питания тягового реле. После этого откручиваем гайку крепления плюсового провода (ключ на «13»). При помощи ключа на «15» откручиваем два (для «девяток» три) болта крепления стартера к картеру сцепления. Демонтируем пусковое устройство. Как видите, процесс достаточно простой, и не требует особых навыков.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу.

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Дополнительная проверка

Прежде чем приступить к разборке стартера, можно его еще раз проверить. Для этого устройство нужно подключить к массе соответствующим выводом и к плюсовой клемме аккумулятора. Если оно не подает признаков жизни, попробуйте его перевернуть. Обычно если износилась одна щетка стартера или несколько из них, они западают и утрачивают контакт с коллектором, а при переворачивании все становится на свои места, и электродвигатель может работать, как ни в чем не бывало.

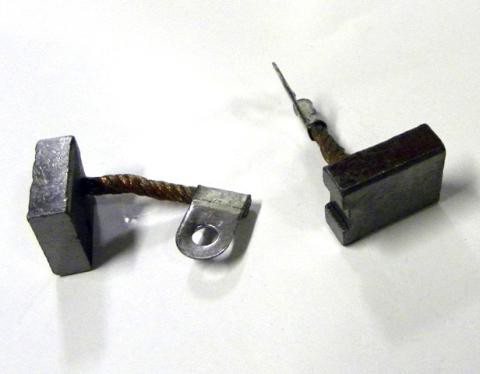

Щетки стартера ВАЗ 2109

Типы и конструкция щеток стартера

Конструктивно все щетки стартеров принципиально одинаковы. Типичная щетка состоит из двух основных деталей:

— Щетка, отформованная из мягкого токопроводящего материала; — Гибкий проводник (с клеммой или без) для подачи тока.

Щетка представляет собой параллелепипед, отформованный из специального токопроводящего материала на основе графита. В настоящее время щетки стартеров изготавливаются из двух основных материалов:

— Электрографит (ЭГ) или искусственный графит. Материал, получаемый прессовкой и обжигом из кокса или других токопроводящих материалов на основе углерода и углеводородного связующего; — Композиты на основе графита и металлического порошка. Чаще всего используются меднографитовые щетки, спрессованные из графита и медного порошка.

Наибольшее распространение получили меднографитовые щетки. За счет включения меди такие щетки обладают меньшим электрическим сопротивлением и более устойчивы к износу. Такие щетки имеют и несколько недостатков, главный из которых — повышенный абразивный эффект, что приводит к повышенному износу коллектора якоря. Однако рабочий цикл стартера обычно непродолжителен (от нескольких десятков секунд до нескольких минут в день), поэтому износ коллектора происходит медленно.

В теле щетки жестко фиксируются один или два гибких проводника большого сечения. Проводники — медные, многожильные, сплетенные из нескольких тонких проводов (чем обеспечивается гибкость). На щетках для стартеров малой мощности обычно используется только один проводник, на щетках для стартеров большой мощности — два проводника, зафиксированных по разные стороны щетки (для равномерной подачи тока). Монтаж проводника обычно осуществляется с помощью металлической втулки (пистона). Проводник может быть как оголенным, так и изолированным — здесь все зависит от конструкции конкретного стартера. На конце проводника для удобства монтажа может располагаться клемма. Проводники обязательно гибкие, что дает возможность щетке изменять положение при износе и при работе стартера, не теряя контакта с коллектором.

В стартере используется несколько щеток, обычно их число составляет 4, 6 или 8. При этом половина щеток подключена к «массе», а вторая половина — к обмоткам статора. Такое подключение гарантирует, что при включении реле стартера ток будет одновременно подан на обмотки статора и обмотки якоря.

Щетки ориентируются в щеткодержателе таким образом, чтобы в каждый момент времени ток подавался на определенные обмотки якоря. Каждая щетка прижимается к коллектору с помощью пружины. Щеткодержатель вместе с щетками является отдельным узлом, который при необходимости ремонта или замены щеток можно демонтировать и без труда установить на место.

В целом, щетки стартера очень просты, поэтому надежны и долговечны. Однако и они нуждаются в периодическом обслуживании и ремонте.

Разбираем пусковое устройство

На начальном этапе требуется открутить отверткой два винта, крепящих крышку вала на задней части стартера. Снимаем крышку, уплотнительное кольцо и прокладку. После этого отпускаем две гайки стяжных шпилек и демонтируем щеткодержатель в сборе. Щетки при этом под действием пружин выпадут из своих посадочных мест, но будут удерживаться на контактных проводах.

Далее следует осмотреть сам щеткодержатель. Если он имеет следы механических повреждений, его нужно заменить. Может, именно в нем и кроется причина неисправности. Обратите внимание на коллектор устройства. Все его медные пластины должны быть на месте. Если они имеют признаки износа (сколы, трещины, следы последствий короткого замыкания), придется менять и якорь.

Демонтаж пускателя

Процедура снятия пускателя на большинстве современных авто проводится так:

  • Демонтируется аккумулятор (можно и не снимать, однако это даст возможность свободнее работать с пусковым устройством);
  • Демонтировать воздушный фильтр, тоже по причине свободы доступа;
  • Теперь сквозные болты, фиксирующие стартер, хорошо доступны.

Пускатель фиксируется, в основном, тремя болтами. Один фиксатор располагается в самом низу стартера, добраться до него сложнее, и болт отличается от двух остальных по размеру (как правило, 13М).

Верхние фиксаторы пускателя открутить значительно проще. Использовать можно ключ-трещотку.

  • Снимается защита двигателя;
  • Откручивается распорка между воздушным коллектором и блоком цилиндров, иначе она будет мешать демонтажу стартера;
  • Затем вытаскивается нижний болт;
  • Пускатель теперь можно демонтировать с посадочного места.

После демонтажа пусковое устройство желательно будет заново проверить напрямую через аккумулятор. Для этого он подсоединяется своими клеммами к плюсовому и минусовому выходу АКБ. Если пускатель не реагирует, то стоит повернуть устройство, тем самым, щётки, вышедшие из своих посадочных мест, встанут на место и пускатель вероятнее всего запустится.

Однако это не аксиома. Стартера с полностью изношенными щётками, как правило, никак не реагируют на токовый импульс, как их не верти.

Замена щеток стартера ВАЗ

Процесс замены щеток не займет более 20 минут. Все, что вам нужно сделать, это открутить контактные провода каждого из элементов на щеткодержателе, и подсоединить аналогичным образом новые.

Далее каждая щетка стартера 2110 или 2109 помещается в свое посадочное место поверх прижимной пружины. Когда и это будет сделано, щеточный узел необходимо посадить на коллектор. Для этого щетки поочередно утапливаются внутрь ячейки, а якорь прокручивается в одну сторону. После этого производим сборку стартера по обратному алгоритму. Перед установкой пускового устройства проверяем его вышеописанным способом. Если стартер заработал, значит, вы все сделали правильно.

Проверка щеточных пружин

Главное при проверке пружин – натяжение. Проверку выполняют с помощью безмена. Натяжение пружин измеряется в момент отрыва их от щетки.

После всех проверок и сборки стартер готов к работе. В автомастерской выполнят любой самый сложный ремонт, ведь на складе автомастерской найдутся щетки для любого иностранного автомобиля. Алгоритм действия специалистов :

Диагностика стартера Определение неисправности Замена неисправных элементов конструкции дает гарантию на поставленный стартер.- 6 месяцев

Наши контакты

г. Люберцы, Проектируемый 4173

Источник

Какие щетки выбрать

Несколько слов о самих щетках. Если вы решили заменить их, то менять следует не одну или две, а все четыре. В противном случае через какое-то время вам опять придется возвращаться к этой процедуре, да и неравномерный износ ничего хорошего не принесет.

Для удобства при выборе используйте эти каталожные номера:

  • 3708000 – комплект щеток;
  • 2101-3708340 – щеточный узел в сборе.

Указав их продавцу, вы точно не ошибетесь.

Несколько полезных советов

Чтобы щетки стартера работали как можно дольше, следуйте этим советам:

  1. При замене не нужно покупать их в первом попавшемся лотке на авторынке. Лучше обратиться в специализированный магазин и купить сертифицированные запчасти. Не стоит также подгонять щетки от другой марки или модели авто, обтачивая их под нужный размер.
  2. При запуске двигателя не заставляйте пусковое устройство работать более 5-7 с. Так вы можете спалить не только щетки и коллектор, но и обмотку электродвигателя, а также проводку, обеспечивающую его питание. Кроме этого, не нужно пытаться запускать двигатель при заведомо разряженном аккумуляторе.
  3. Не допускайте работы стартера при работающем двигателе автомобиля, а если такие ситуации возникают непроизвольно, немедленно обращайтесь в автосервис.
  4. Следите за чистотой корпуса устройства. Грязь и маслянистый налет могут стать причиной короткого замыкания.
  5. Обращайте внимание на работу стартера. Если вы знаете, что АКБ заряжена, а пусковое устройство не обеспечивает нужное для запуска количество оборотов коленчатого вала, скорее всего, имеет место замыкание на корпус, засорение щеточного узла или обрыв одной из обмоток. В этом случае также лучше сразу обратиться на станцию технического обслуживания.
  6. Быстрый износ щеток может спровоцировать и неисправность подшипника или опорной втулки вала. При этом якорь перекашивается и «подъедает» их с одной стороны. Обнаружить подобную неисправность достаточно сложно без разборки стартера, поэтому обращайте внимание на звук, издаваемый устройством во время работы.

Разборка и чистка стартера после снятия

Снятый с автомобиля стартер, прежде всего, следует очистить от наружных загрязнений металлической щёткой и смоченной в бензине либо растворителе тряпкой, а при наличии компрессора – продуть струёй воздуха.

Следующая операция – отсоединение и разборка тягового (втягивающего) реле. Это надо сделать обязательно, поскольку контакты имеют тенденцию пригорать, а слой нагара служит естественной изоляцией и затрудняет запуск.

Медные контакты контактной группы, как неподвижные, так и подвижную контактную пластину («пятак») необходимо до блеска зачистить и отшлифовать мелкозернистой наждачной шкуркой, или воспользуйтесь средством для электропроводки, это будет надеднее и практичнее.

В случае сильного пригорания и выемок в металлической поверхности неподвижные контакты разворачивают на 180 градусов, а «пятак» – на обратную сторону.

После отсоединения передней крышки стартера необходимо извлечь ротор и снять рычаг, осуществляющий поступательное движение привода стартера, а также и сам привод (бендикс).

Очень важно при этом заметить, какое положение занимает рычаг в собранном виде, чтобы при сборке установить его правильно.

После демонтажа якоря от корпуса статора отсоединяют заднюю крышку стартера и проверяют состояние графитовых контактов-«щёток» в щёткодержателе. При необходимости изношенные «щетки» следует заменить новыми.

Важной и ответственной операцией является замена изношенных втулок скольжения, которые изготавливаются из бронзы с включениями графита и

запрессовываются в переднюю, заднюю, а иногда и в промежуточную среднюю крышку.

При покупке втулок на авторынке неопытные автомеханики нередко становятся жертвами кустарей, которые используют для изготовления втулок вместо графитовой бронзы латунь.

Такие втулки очень быстро изнашиваются и служат недолго. Заводские бронзографитовые втулки легко отличить по характерному «грязноватому» тёмному оттенку.

К тому же, если мазнуть такой втулкой по тыльной стороне ладони или листку бумаги, она оставит за собой «карандашный» след. Надеть заводскую втулку на вал якоря непросто: это становится возможным лишь тогда, когда после запрессовки в крышку отверстие втулки расширяют до необходимых размеров при помощи специальной развёртки.
