С каждым годом доля автомобилей с дизельными двигателями увеличивается. И если ранее такие моторы ассоциировались с коммерческой техникой, то сейчас тракторные двигатели часто можно увидеть и на малолитражках. Столь высокая популярность дизельных авто обусловлена низким расходом топлива и большим крутящим моментом. За счет турбины мощность таких авто ничуть не меньше, чем у бензиновых, а расход при этом в полтора-два раза ниже. Но нужно понимать, что дизель – это совсем другая философия. Эти ДВС имеют свои отличия и особенности ремонта. В сегодняшней статье мы разберем довольно частую проблему — подсос воздуха в топливной системе дизеля.

Причины попадания воздуха в топливную систему двигателя

Частое попадание воздуха в топливную систему мотора автомобиля свойственно автомобилям с большим пробегом или с большим сроком эксплуатации. Мы имеем в виду, что причиной попадания воздуха может стать изношенность составляющих частей топливной системы. Вот следующие причины, связанные с этим:

— изношенные топливные шланги,

— некачественное уплотнение топливного фильтра,

— нарушенное уплотнение крышки топливного насоса,

— проржавевшие топливные трубки.

Еще одной причиной подсоса воздуха является повреждение уплотнений в топливной системе. Из-за этого топливо будет стекать обратно в топливных бак. Через несколько минут после включения топливного насоса, он будет полностью залит дизельным топливом, из-за чего начнется подсос воздуха в магистраль топлива.

Также появление воздуха в топливной системе возможно при окончании топлива в баке, когда насос начнет качать уже просто воздух, который находится там. В этом случае двигатель заглохнет. После заправки топлива в бак двигатель сразу не заведется. Нам придется включить топливный насос и прокачать топливо в магистраль. Это делается путем качания педалью газа и включенной массой на замке зажигания в течение минуты.

Пузырьки воздуха могут появиться в топливной системе турбодизеля и при полной герметизации всех трубок. При сильно разогретом двигателе пузырьки воздуха могут попасть в топливную магистраль от фильтра топливного насоса. В таком случае двигатель просто заглохнет.

Способ №2 – один раз сделал и забыл про воздух в системе

Многие владельцы дизельных машин его с успехом применяют. Устанавливают резиновую грушу ручной подкачки в разрыв топливной магистрали от бака к фильтру. Этот способ актуален для тех автомобилей, где нет ручной заводской подкачки топлива.

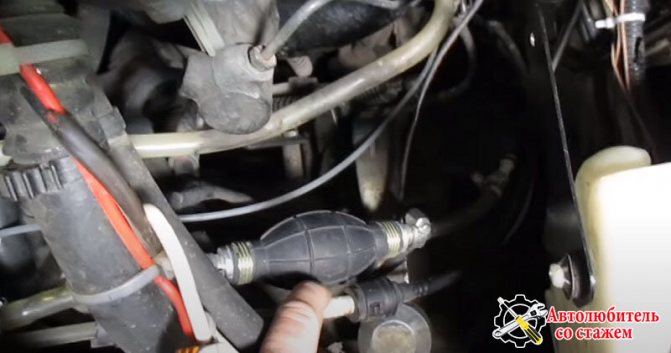

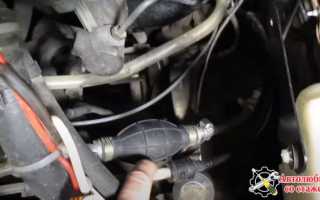

Груша для ручной прокачки топливной системы дизеля

Если воздух попал в топливную систему, просто накачиваете солярку из бака. Система прокачивается и через «обратку» сливается в бак.

Рекомендуется устанавливать грушу из полиуретана, резина быстро стареет. Если она постоянно подключена к топливной магистрали авто, то через 2 года она разрушится. Можно её постоянно не держать подключенной к системе, возите в багажнике и используете только в случае развоздушивания дизеля.

Резиновая груша для развоздушивания дизельного двигателя быстро стареет и рвется

Устраняем подсос воздуха в карбюратор — Желтая Копейка — Часть 15

проверка дымогенератором

Как прокачать топливную систему дизельного двигателя

Дело в том, что в этом типе двигателей есть такая деталь, как топливный насос высокого давления (ТНВД). При попадании в него воздуха давление уменьшается, в результате чего эффективность впрыска топлива резко падает. Чтобы это исправить, необходимо откачать воздух из системы.

Удалить воздух вполне можно самостоятельно — достаточно лишь знать алгоритм выполнения работ. Поэтому ниже будет рассказано, как прокачать топливную систему дизельного двигателя.

Завоздушивание: признаки и симптомы

Попадание воздуха в топливопровод понижает эффективность работы форсунок, поэтому возникают следующие неполадки:

1. Автомобиль отлично заводится, но некоторое время мотор работает неровно;
2. Машина плохо реагирует на нажатие педали газа
3. После долгого простоя возникают проблемы с запуском: завести авто не получается даже спустя несколько минут (со временем работа двигателя все ухудшается). При этом весь оставшийся день проблем не возникает.

Убедиться в том, что причина таких сбоев кроется именно в попадании воздуха в топливную систему довольно просто. Для этого достаточно отсоединить трубопроводы высокого давления от инжектора. Далее понадобится напарник — он будет вращать электростартером коленвал. Если из трубопроводов не появляется солярка — значит, туда попал воздух. В этом случае потребуется прокачка топливной системы дизельного двигателя.

Как проверить подсос воздуха и устранить неполадку из-за возможной утечки вакуума

Вакуумные шланги являются распространенным источником проблем с работой двигателя. После долгих лет эксплуатации вакуумные шланги изнашиваются, затвердевают, расщепляются или размягчаются, и вакуумные трубки ухудшаются, становятся хрупкими и ломаются, вызывая всевозможные проблемы производительности двигателя.

Поэтому, когда вы замечаете проблему с работой двигателя и не можете найти источник, включите диагностику утечки вакуума в свою стратегию ремонта.

В зависимости от вашей марки и модели автомобиля, вы можете найти различные датчики и исполнительные механизмы, которые зависят от хорошего источника вакуума для работы. Например, в некоторых двигателях используется датчик абсолютного давления в коллекторе (MAP), которому требуется вакуум для измерения давления наружного воздуха.

Утечка вакуума датчика MAP может нарушить время зажигания, стабильность и эффективность двигателя. Утечка вакуума также может препятствовать открытию клапана EGR , вызывать перегрев двигателя и увеличивать вредные выбросы. Этот тип утечки также может повлиять на систему принудительной вентиляции картера (PCV).

Почему воздух попадает в топливную систему?

Чаще всего топливопровод завоздушивается по следующим причинам:

1. Изношенность и повреждение топливной системы. Сюда относится нарушение уплотнителей топливного фильтра и крышки насоса, проржавевшие топливные трубки, прохудившиеся шланги.
2. Воздух в системе может появиться и в том случае, если топливо в бензобаке закончилось. Сначала двигатель просто глохнет, но после заправки все равно заводится не сразу. Чтобы удалить воздух из топливной системы, топливная система прокачивается. Для этого необходимо включить на замке зажигания массу и качать педалью газа в течение некоторого времени.
3. В некоторых случаях пузырьки газа могут попасть в солярку и через фильтр. Обычно это происходит при его неправильной установке или если сам фильтр имел низкое качество. В этом случае авто также глохнет.

Еще одна причина, по которой происходит подсос воздуха в топливную систему — повреждение уплотнителей ТНВД. Если это произошло, топливопроводы разгерметизируются, вследствие чего солярка начинает стекать обратно в бензобак.

Определение места подсоса воздуха

Чтобы определить место, где происходит подсос воздуха в топливную систему дизельного двигателя, необходимо тщательно осмотреть днище автомобиля и его моторный отсек. Подтеки солярки, мокрые пятна и трещины станут признаками того, что топливная магистраль повреждена.

Но иногда заметных проявлений попадания в систему воздуха нет. В этом случае необходимо провести ряд испытаний, которые выявят место повреждения.

Начать следует с проверки топливопровода. Для этого потребуется емкость объемом 3-5 литров, два шланга длиной около 60 см, дизтопливо и два хомута.

Важно! Все вышеперечисленные элементы должны быть чистыми, так как попадание в двигатель даже небольшой песчинки может пагубно отразиться на его работе.

Для начала необходимо отсоединить топливоподающую магистраль и «обратку». На их место будут установлены шланги (закрепляются хомутами). Свободными концами они крепятся в емкость, куда и заливается топливо. Сама емкость должна быть расположена выше ТНВД.

Следующим шагом станет удаление воздуха из ТНВД. Существует несколько способов это сделать, и все они одинаково эффективны (единственный вариант, который здесь не приемлем — прокручивание коленвала стартером). Среди них можно выделить два, которые являются наиболее простыми и доступными:

1. Замыв место и убедившись, что рядом нет грязи, необходимо открутить болт штуцера «обратки». Через это отверстие откачивается весь воздух (для этого можно использовать спринцовку, небольшой вакуумный насос и т.д.). Теперь болт возвращается на место. Двигатель запускается для полного удаления воздуха.
2. Топливоподающий шланг снимается с насоса (его необходимо расположить ниже уровня емкости). Когда солярка польется ровной струей, шланг устанавливается на место и крепится хомутом. Как и в предыдущем способе, необходимо открутить болт «обратки» (оставшийся воздух выйдет сам). Двигатель запускается.

Теперь автомобиль оставляется на несколько часов. Если по истечении этого времени мотор заводится и работает нормально, значит, воздух в топливной системе дизельного двигателя действительно оказался из-за повреждения топливной магистрали.

Далее необходимо опустить емкость с соляркой существенно ниже ТНВД и снова оставить авто на несколько часов. Если двигатель запустился и работает без сбоев, значит, через насос попадания воздуха не происходит. Если снова заметны неполадки — проблема в ТНВД или в обратной магистрали.

Чтобы узнать, где именно произошла поломка, необходимо (после того, как мотор завелся) пережать трубку, связывающую «обратку» и насос (на некоторых моделях она выводится не к насосу, а к топливному фильтру — в этом случае проблема с обратной магистралью исключается).

Авто снова оставляется на некоторое время. Если проблем с его работой не возникает, значит, воздух в топливной системе оказался из-за разгерметизации обратной топливной магистрали. Если снова возникают неполадки — причина в ТНВД.

Важно! Мест подсоса может быть несколько, ведь такой проблемой, обычно, страдают подержанные автомобили. А это значит, что нельзя исключать наличие сразу нескольких поврежденных деталей.

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Инструкция по регулировке клапанов двигателя на автомобиле Газель Некст

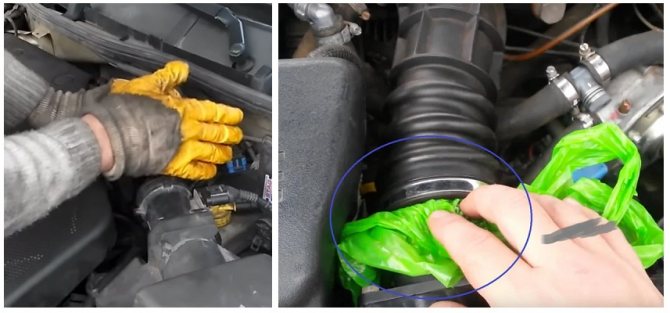

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

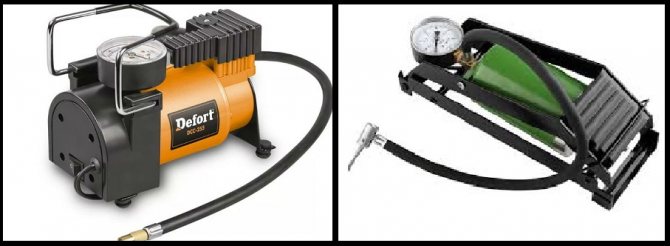

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

1. Автомобильный компрессор на 12В или обычный насос.
2. Пищевой контейнер объемом не менее литра. Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
3. Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
4. 2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Как определить место подсоса неучтенного воздуха.

Как убрать воздух из топливной системы дизеля?

Отличительной особенностью дизельного двигателя от множества бензиновых аналогов является отсутствие системы зажигания, так как смесь топлива и воздуха в цилиндрах дизеля воспламеняется самостоятельно (от сильного сжатия и нагрева). При этом возникает необходимость подачи топлива в камеру сгорания под высоким давлением.

Существует несколько типов систем питания дизельного двигателя, которые отличаются по конструкции и схеме реализации, однако общим является то, что каждая топливная система осуществляет нагнетание горючего для последующего впрыска солярки через дизельные форсунки.

Вполне очевидно, что для дизельных двигателей крайне важна максимальная герметичность всей топливной системы. Если же происходит попадание воздуха, тогда необходимого давления впрыска достичь не удается. Более того, лишний воздух способен вывести из строя дорогостоящие элементы системы топливоподачи. Далее мы рассмотрим, для чего нужно и как выполняется развоздушивание топливной системы дизельного мотора.

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

• Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
• Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Симптомы

• Нестабильная работа двигателя на холостых оборотах. На холостом ходу механическая дроссельная заслонка закрыта, а воздух во впускной коллектор идет через байпасный канал ДЗ. В таком режим разряжение за дроссельной заслонкой максимальное, поэтому симптомы подсоса воздуха проявляются ярче всего. Открывая дроссельную заслонку, мы увеличиваем проходное сечение для прохождения потока воздуха, поэтому негативное влияние подсоса на работу двигателя уменьшается.
• Повышенные холостые обороты.
• Нестабильная работа двигателя после резкого сброса газа (глохнет при торможении).
• На приборной панели загорается Check Engine по причине ошибки P0171 – бедная смесь. Считать коды ошибки можно через диагностический разъем мультимарочным сканером с подходящим программным обеспечением либо специализированным диагностическим прибором. Если после удаления ошибка снова появляется на холостых оборотах, велика вероятность, что причина именно в подсосе воздуха, а не поломке ДМРВ, кислородного датчика.

Следует учитывать, что по отдельности каждый из симптомов еще не свидетельствует о подсосе неучтенного воздуха и может быть вызван неисправностями системы питания, ДМРВ, РХХ, дроссельного узла или лямбда-зонда.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.
