Замена подшипника коробки передач ВАЗ 2110 самостоятельно

В данной статье мы рассмотрим конкретные поэтапные действия, как заменить подшипник коробки передач ВАЗ 2110 самостоятельно.

В коробке передач ВАЗ 2110 находится несколько подшипников. Эти запасные части зарекомендовали себя как достаточно надежные, но через определенное время изношенная деталь требует замены. Для удачного демонтажа подшипника вы должны получить возможность доступа к нему.

ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118.

Проверяем исправность подшипников

Если уровень масла достаточно низкий, все детали плохо работают, сцепление достаточно низкое. Не являются исключением и все подшипники.

Я расскажу вам, что сделать для проверки:

1.Ставим машину на смотровую яму. Внимательно проверяем, нет ли утечки масла. Обращайте внимание на контакт картера, сальников колесного привода, и на штоковый механизм. Именно здесь может быть протечка.

2.Выжимаем сцепление, при этом по порядку переключаете каждую передачу. Проверяйте, четко ли они включаются и выключаются. Если есть необходимость, отрегулируйте механизм переключения передач.

3.Запускайте двигатель, установив трансмиссионный рычаг на нейтральное положение. Когда выжимаете педаль сцепления, послушайте, как работают все подшипники. Необычный сильный звук возникает в момент отпускания педали. Опять нажимаете, и звук пропадает. Такие признаки говорят о том, что роликовый подшипник вышел из строя.

4.Проверить износ подшипника возможно, когда автомобиль двигается. Сначала разгоняйтесь, затем постепенно тормозите. Переключая передачу, вы проверяете работу синхронизатора и точность перехода на другую передачу. Никакие лишние звуки не появляются, когда работает коробка передач.

Нагрузка увеличилась, проконтролируйте, чтобы передачи не включались самовольно. В случае необходимости замены лишь одной части механизма, не разбирайте устройство полностью. Довольно будет достать деталь, которую нужно заменить.

Проверка

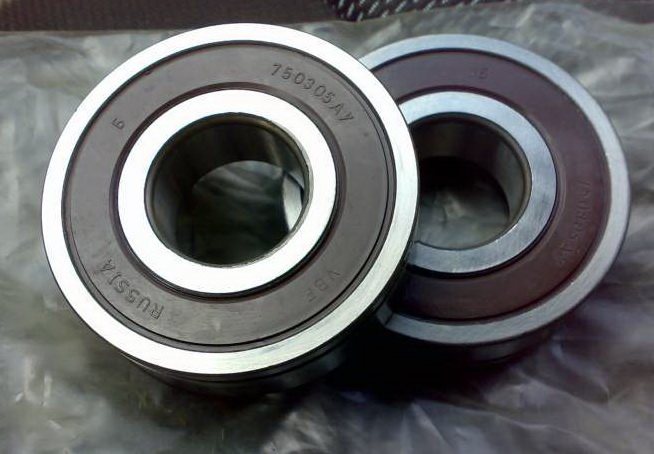

Ваз 2110 замена подшипников коробки

Возможной неисправностью можно считать низкий уровень масла. В такие моменты не только подшипники перестают правильно функционировать, но и каждая деталь коробки передач начинает плохо сцепляться. Если вовремя не залить необходимое количество масла или трансмиссионной жидкости, то детали быстро изнашиваются. Автомобиль устанавливается над смотровой ямой. Происходит тщательный осмотр на момент проверки утечек масла.

Примечание. Масло может сочиться через места соединения картеров, сальники приводов колес или штока механизма выбора передач.

• При нажатом сцеплении(см.Ремонт сцепления ваз 2110 — делаем сами) необходимо постепенно переключить все передачи. Происходит проверка их четкости срабатывания на момент включения и выключения. При необходимости регулируется механизм переключения передач.

Замена подшипников в коробке ваз 2110 первичный вал

• Когда рычаг трансмиссии установлен в нейтральном положении, необходимо произвести запуск двигателя. В момент нажатия на педаль сцепления, необходимо постараться услышать работу подшипников коробки передач. Характерный звук поломки появляется в момент, когда педаль будет отпускаться. Как только будет происходить нажатие, звук снова исчезает. Если звук громкий – подшипники следует заменить.
• Работа коробки передач проверяется также при движении автомобиля. Необходимо осуществить разгон автомобиля, потом медленное торможение. Передачи переключаются с повышением, потом с понижением. Здесь следует проверить работу синхронизаторов и четкость переключения передач. При работе коробки передач не должно быть посторонних звуков. В случае повышения нагрузки необходимо убедиться в том, что передачи не переключаются произвольно.

Примечание: если существует необходимость заменить только одну часть механизма, нет необходимости полностью разбирать агрегат. Достаточно извлечь необходимую для замены деталь.

Производим замену коробки передач

В первую очередь, производим демонтаж устройства из автомобиля. Очищаем механизм от загрязнений, затем все детали промываем.

Чтобы извлечь коробку, вам потребуется помощник, так как механизм имеет достаточно большой вес, не меньше тридцати кг. Или воспользуйтесь специальным оборудованием, если таковое имеется.

Для извлечения вам потребуется произвести такие действия:

• брызговик в двигателе отсоединяется, сливаете масло из коробки передач;
• вынимаете батарею аккумулятора, демонтируете воздушный фильтр и полку аккумулятора;
• снимаете стартер и удаляете трос сцепления;
• пришло время разъединения провода в колодке, выключателя света сзади и скоростного датчика;
• кронштейн, хомут прикрепления жгута проводов, а также гайка, ее требуется выкрутить. Все эти детали убираются из машины.

Все точно также делаете для приводной тяги переключений передачи. В передних колесах убираете приводы. Немного приподняв двигатель, снимите силовой агрегат с левой стороны.

Теперь выкрутите крепежную гайку, удалите ее. На крышке внизу картера в сцеплении есть болтики. Удалите нижнюю крышку. При помощи торцевого ключа на 19 мм крепежные болты откручиваются. Таким же образом в коробке передач удаляется гайка.

Очень важно учесть один момент. На коробке передач сверху, справа есть болт немного меньшего размера, все остальные. Когда вынимаете коробку, обязательно проследите за тем, чтобы не поставить первичный вал на пружину в сцеплении. Вы можете повредить достаточно тонкое устройство.

Изъятие устройства делается при помощи покачиваний в разные стороны. Движения старайтесь делать плавные, не резкие. Таким способом вы без проблем достанете коробку из машины. Первый вал удаляете, и снимаете непосредственно коробку передач.

Как проводят разбор КПП

Замена подшипников в коробке передач ваз 2110

Чтобы выполнить работы по разборке коробки передач, необходимо воспользоваться:

• Ударной отверткой.
• Бородком.
• Разжимными щипцами для снятия стопорных колец.
• Магнитом.
• Монтажными лопатками – лучше иметь два экземпляра инструмента.
• Съемников двухзахватным и трехзахватным.
• Зубилом.
• Выколоткой.
• Микрометром и индикатором часового типа.

Примечание: данный прибор понадобится для замены регулировочного кольца подшипника дифференциала.

• Слесарной линейкой.
• Клеем-фиксатором.
• Герметикой.

Прежде всего, необходимо демонтировать устройство из автомобиля. Производится чистка механизма от грязи, пыли, возможных остатков жидкостей. Каждая деталь промывается моющим средством (наружная часть механизма), дизельным топливом или керосином.

Демонтаж коробки

Замена подшипников коробки передач ваз 2110

Перед тем, как открыть доступ к подшипникам коробки передач, данный механизм необходимо извлечь из автомобиля. Для этой выполнения данной работы необходимо:

Примечание: Вес коробки передач составляет более 30 килограммов. Работа должна производиться с помощником или с использованием специального оборудования.

• Прежде всего, необходимо отсоединить брызговик двигателя.
• Сливается масло коробки передач.
• Изымается аккумуляторная батарея.
• Демонтируется воздушный фильтр.
• Удаляется полка аккумуляторной батареи.
• Извлекается стартер.
• Трос привода сцепления необходимо устранить.
• Колодка жгутов проводов отсоединяется от выключателей заднего света и датчика скорости.
• На коробке передач имеется кронштейн, хомут крепления жгута проводов и гайка, которую необходимо выкрутить. Вместе с кронштейном и коробку жгутов следует удалить из автомобиля.
• Отсоединяется реактивная тяга.

Размеры подшипников коробки ваз 2110

• Аналогичная ситуация необходима для тяги привода переключения передач.
• Изымаются приводы передних колес.
• Снимается левая сторона силового агрегата. Для выполнения данной работы необходимо приподнять двигатель.
• Откручивается гайка крепления монтажной проушины и удаляется из автомобиля.
• Нижняя крышка картера сцепления имеет три болта. Их необходимо выкрутить.
• Нижняя крышка удаляется.

Примечание: необходима помощь помощника или подъемника.

• Используя торцовый ключ с расширением на 19 миллиметров, откручиваются болты крепления.
• Гайка крепления коробки передач следует той же процедуре.

Примечание: В верхней части коробки передач с правой стороны имеется болт, который будет меньше по размерам, чем остальные. При извлечении коробки передач ни в коем случае нельзя опирать его первичный вал на пружину сцепления. В любой момент можно повредить этот тонкий механизм.

• Удаление коробки передач необходимо проводить покачиваниями или плавными, не резкими движениями, извлекая из ее места расположения.
• После изъятия первичного вала остается легким движением снять саму коробку передач.

Снимаем подшипник

Чтобы подобраться до подшипника, вы должны быть внимательным и аккуратным.

Для ремонта вам потребуется:

• перед демонтажом вала, он должен быть надежно закреплен при помощи тисков, проследите за тем, что он стабилен;
• извлекайте шариковый подшипник из первичного вала, воспользовавшись монтажными лопатками;
• вы удалили подшипник. Посмотрите, не нужна ли тут смазка, и, возможно ли обойтись предварительным ремонтом. Если все это не помогло, подшипник будем менять.

На вторичном вале у ВАЗ 2110 находится другой подшипник. Его тоже придется разобрать для получения доступа к изношенной детали.

Применение монтажных лопаток поможет вам изъять кольцо изнутри в роликовом подшипнике. В образовавшийся разъем вставьте захваты съемника. Так вы удалите подшипниковое кольцо.

Далее сделайте разжимание стопорного кольца и удалите его с вала.Также разжимаете муфтовое кольцо, и его снимаете. Такие кольца используются, чтобы включить 1-ую и 2-ую передачи.

Ступицу и муфту переключения 1 – 2 передачи извлекаете также с помощью монтажных лопаток. Такие же самые действия вы должны сделать, чтобы достать кольцо, блокирующее синхронизатор 2-ой передачи и шестеренки.

Роликовый подшипник в обратной стороне вала отсоедините.

Поздравляю, теперь подшипник свободен, к нему есть нормальный доступ, далее вторичный вал не требует разборки. Если в ваших планах присутствует капитальный ремонт, продолжайте разбирать дальше вторичный вал.

У дифференциала есть свой собственный подшипник. Как и ранее, все эти устройства будут разбираться.

Что нужно сделать для этого процесса:

• подшипник вверху устройства необходимо удалить.
• когда замена подшипника завершена, подберите кольцо регулировки вновь. Диаметр требуется 1.25 мм;
• к картеру сцепления вмонтируйте дифференциал. Закрутите три гайки;
• основу в дифференциале пару раз или больше проверните. Поворачивайте столько раз, пока подшипник не будет закреплен в необходимой позиции;
• замерьте при помощи индикатора, какой размер дифференциала в оси;

Формула расчета величины регулировочного кольца такая: Т=О+Н+К.

• Т – это толщина следующего регулировочного кольца;
• О – это размен перемещения оси в механизме;
• Н – это цифра, определяющая натяжение подшипника;
• К – это ширина установочного кольца.

Подшипники и их замена

Для доступа к подшипнику первичного вала необходимо внимание и аккуратность. Для проведения замены подшипника необходимо:

Примечание: вал необходимо закрепить в тиски перед началом демонтажа, так как понадобится его стабильность.

• Используя монтажные лопатки, происходит извлечение шарикового подшипника с первичного вала.

Подшипник удален. Возможно, понадобится его смазка и предварительный ремонт. Если данные процедуры не помогут восстановить его работу, необходимо подшипник заменить.

Подшипник вторичного вала коробки ваз 2110

Второй подшипник коробки передач автомобиля ВАЗ 2110 располагается на вторичном валу. Его необходимо разобрать, чтобы получить доступ к сломанной детали. Возможно, удастся восстановить старый подшипник. В противном случае необходимо произвести его замену. Для получения доступа к детали, необходимо:

• Используя монтажные лопатки, изымается внутреннее кольцо роликового подшипника.
• Захваты съемника необходимо установить в полученный разъем.
• Аккуратным движением удаляется внутреннее кольцо роликового подшипника с вала.
• Необходимо разжать стопорное кольцо.
• С вала оно удаляется.
• Ведущая шестерня главной передачи извлекается из механизма.
• Вместе с шестерней необходимо снять кольцо синхронизатора первой передачи.
• Стопорное кольцо муфты необходимо разжать и снять.

Примечание. Это кольцо относится к включению первой-второй передачи.

• Используя монтажные лопатки, с вала изымается ступица с муфтой включения первой-второй передачи.
• Та же процедура понадобится для извлечения блокирующего кольца синхронизатора второй передачи и шестерни.
• С другой стороны вала отсоединяется шариковый подшипник.

Так как доступ к подшипнику осуществлен, дальнейшую разборку вторичного вала можно прекратить. Если есть необходимость совершить капитальный ремонт, то процесс разборки вторичного вала необходимо продолжить.

Замена подшипника дифференциала КПП ваз

На дифференциале имеется свой подшипник. Механизм также как и предыдущие, придется разбирать. Для выполнения данной процедуры требуется:

• Подшипник, установленный в верхней части устройства, изымается с механизма.

Примечание: Если осуществлять замену подшипников дифференциала автомобиля, необходимо снова подобрать толщину регулировочного кольца.

Когда подшипник будет заменен, необходимо осуществить замену или подбор нового регулировочного кольца. Его замена происходит следующим способом:

• Происходит установка нового подшипника. Под наружное кольцо подшипника устанавливается новое регулировочное кольцо. Его диаметр должен быть 1,25 миллиметров.
• Дифференциал монтируется в картер сцепления. Осуществляется соединение с картером сцепления и коробки передач.
• Необходимо произвести закручивание трех гаек.

Примечание. При этом необходимо приложить силу равную, примерно, 2,5 кгс/м.

• Корпус дифференциала необходимо несколько раз провернуть. Повороты осуществляются до тех пор, пока подшипник сам не станет в необходимую позицию.
• Дифференциал перемещается по оси. Индикатором необходимо замерить величину перемещения.

Примечание: величина регулировочного кольца рассчитывается по особой формуле: Н=А+В+С. Где:

• Н – толщина будущего регулировочного кольца.
• А — величина осевого перемещения механизма.
• В – величина, измеряющая предварительное натяжение подшипников.
• С – толщина установочного кольца.

Заключительная сборка коробки передач ВАЗ 2110

Теперь собираем все обратно, обращайте внимание на то, чтобы все разобранные детали были собраны заново.

Все картеры тщательно почистите, если остался герметик. Все детали вымойте, применяя или топливо, или керосин. Далее насухо вытрите, и смажьте маслом трансмиссии.

Сделайте монтаж нового сальника, и установите рычаг. Чтобы надежно зафиксировать винт в креплении рычага, нанесите фиксирующий клей. Теперь производится непосредственно сам механизм по выбору передачи.

Наружные подшипниковые кольца и дифференциальные кольца поставьте в картер. Сначала позаботьтесь об установке регулировочных колец.

Сальниковые приводы устанавливаем обратно. Делаем монтаж первого и второго вала, шестеренки в заднем ходу. Чтобы зафиксировать шестеренки, ставим оправку.

Пришлось немного потрудиться, но вы справились с задачей замены подшипника коробки передач ВАЗ 2110.

Сборка КПП

Сборка коробки ваз 2110

После замены каждого подшипника необходимо собрать коробку передач. При этом дифференциал, первичный вал и вторичный вал необходимо собрать в противоположной разборке последовательности. Необходимо производить сборку внимательно, чтобы избежать остатка деталей. Для совершения процесса сборки механизма коробки передач необходимо:

• Поверхности картеров необходимо очистить от остатков герметика.
• Каждая деталь промывается дизельным топливом или керосином. После процесса промывки необходимо вытереть каждую деталь. После промывки, каждую деталь смазываем чистым трансмиссионным маслом.
• Монтируется новый сальник штока механизма выбора передач.
• Устанавливается шток механизма выбора передач и рычаг.
• Для стабильной фиксации на очищенную поверхность винта крепления рычага наносится клей-фиксатор.
• Устанавливается механизм выбора передач.
• В картер необходимо установить новые наружные кольца подшипников и дифференциала. Перед монтированием подшипников необходимо установить регулировочные кольца.
• Устанавливаются новые сальники приводов.
• Монтируются первичный вал, вторичный вал, шестерня заднего хода.
• Устанавливается оправка для фиксации шестерней.

Примечание: последующий процесс сборки противоположен процессу разборки. Следует начинать с последнего пункта разборки и постепенно продвигаться по списку вверх. Перед установкой крышек и картеров, их поверхность необходимо обезжирить. Никогда не устанавливаются прокладки между картером сцепления и коробкой передач. Данная установка может оказаться весьма неприятной при регулировке подшипников.

Подробные видео и фото по данной теме можно посмотреть в сети интернет. Делать это нужно со всем вниманием, так как работы будут проводиться своими руками и ошибок не избежать. Но отчаиваться не следует, ведь инструкция дает дельные советы и рекомендации. Цена на подшипники может изменяться в зависимости от места продажи. Следует внимательно выбирать подшипники, так как на рынке имеется много некачественного товара и дефектных изделий.

>

Причины износа

Замена подшипника первичного вала ваз 2110

Узнать об износе и о том, когда требуется замена подшипников первичных валов коробок переключения передач можно, исходя из таких признаков.

• на нейтральной передаче при условии работающего мотора может слышаться посторонний шум;
• при движении машины на любой передаче можно услышать стук в КПП;
• передачи могут самопроизвольно отключаться;
• сцепление может не отключаться (это зачастую происходит из-за заклинивания подшипника);
• из-за перекоса подшипника диск сцепления может разрушиться.

Когда нужно менять подшипник первичного вала КПП

Замена подшипника первичного вала на ваз 2110

Наверняка, многие автолюбители задаются вопросом «когда нужно менять подшипники?». По сути, нет однозначного ответа, поскольку ресурс данного механизма напрямую зависит от:

• качества подшипников;
• условий эксплуатации автомобиля;
• стиля вождения;
• регулярности прохождения технического осмотра.

Обычно неполадки, которые происходят по причине изношенного подшипника, выявляются при очередном техосмотре. Диагностику коробки передач можно провести в условиях специализированных техцентров, при этом появляется возможность оценить ресурс составляющих узла, который остаётся. Это же относится и к подшипникам ПВ.В определённых ситуациях можно обойтись простой смазкой подшипника. Такие меры помогут нормализовать работу и убрать шум в коробке переключения передач. При прохождении ТО автомобиля специалисты настоятельно рекомендуют сделать диагностику сцепления(см.Ремонт сцепления ваз 2110 — делаем сами).

Признаки неисправности подшипника первичного вала 14 модели ВАЗ

В автомобиле используется достаточно много подшипников. Обычно признаками выхода из строя являются:

• свист во время движения транспортного средства;
• стук в коробке передач.

На самом деле, признаки поломки всех подшипников практически одинаковые. Учитывая то, что автовладельцу известно расположение рассматриваемого элемента, определить причину неисправности не составит труда. Рассмотрим признаки повреждений и особенности в таблице.

При разрушении, заклинивании, образовании сколов и трещин необходимо немедленно приступить к замене.

Процесс замены

Зачастую замена подшипников первичного вала ваз 2110 в любом случае придётся подразумевает демонтаж с машины коробки передач. Рассмотрим такую ситуацию на примере машины марки ВАЗ 2110.

Примечание! Для смены подшипников на первичном вале нужна будет яма для осмотра или подъёмник.

Извлечение КП для смены подшипников на первичных валах

• Машина устанавливается на яму для осмотра.
• Сливается масло из коробки передач.
• Отодвигается кардан.
• Демонтируется функционирующий цилиндр сцепления.
• Дабы снятие КПП для смены подшипника переднего вала было удобным, рекомендуется снять и «штаны» с выхлопной системы.
• Отодвигается стартер, трос от спидометра, а также провода для жабки заднего хода.
• Из салона вынимается кулиса переключения.
• Откручиваются все крепёжные болты коробки.
• Теперь её можно легко снимать для смены подшипников на первичных валах. Её нужно доставать, отодвинув от двигателя, рычаг кулисы должен беспрепятственно пройти в вырез кузова.
• Перед разборкой КПП её необходимо очистить и помыть от загрязнений.

Замена подшипников на первичном вале начинается с демонтажа кожуха сцепления КП. Перед этими действиями нужно убрать вилку отключения сцепления и выжимной подшипник. Эти детали проверяются на пригодность к последующей эксплуатации.

Примечание! На вилке выключения не должно наблюдаться трещин. Приливы, предназначенные для монтажа на выжимном подшипнике, должны быть не сильно изношенными, пружинная скобка под «солдатик» (в кожухе есть стойка для фиксации вилки) должна быть абсолютно целой. На «солдатике» не допускается наличие следов от изнашиваемости шаровой части.

Порядок разборки КПП

• Кожух сцепления открепляется и сдвигается с места. При невозможности лёгких действий, можно легко стукнуть деревянной киянкой или небольшим молотком через деревянную проставку.
• Кожух сцепления снимается совместно с первичным валом КП.
• Теперь приступают к разбору дефектов вала.

В первичном вале есть игольчатый подшипник, его нужно достать и отдефектовать. В большинстве случаев этот подшипник меняют, поскольку крепление иголки изнашивается. Также рекомендуется проверить выжимной подшипник, для этого нужно выполнить его резкое кручение. Если элемент крутится легко и без шума, его оставляют, в худшем случае заменяют новым. На этом валу не должны быть следы от забоев либо износа. Как правило, для демонтажа подшипников первичных валов требуется подходящий съёмник, но если его нет, вполне подойдёт подставка. Во втором случае для осуществления удара нужен молоток и кувалда небольших размеров. Итак:

• Подшипник оборачивается плотной тканью, дабы не пораниться от осколков во время ударов.
• Подготовленный элемент устанавливают на наковальне и сквозь носик молотка его ударяют кувалдой. В обычной ситуации подшипник лопается от пары резких ударов, таким образом, можно легко демонтировать верхнюю обойму и сепаратор совместно с шариками.
• При помощи зубил решительными ударами сбивают остальную внутреннюю обойму детали.

Подшипник первичного вала

После проведения манипуляций с подшипником, нужно оценить качество посадочной поверхности на этом валу. Если есть следы выработки, его нужно будет заменить новым элементом. При удовлетворительном состоянии вала, ремонт обходится только заменой подшипника. Для осуществления данной процедуры требуется нагреть подшипник и резко опустить его на вал до упора. Конечно, подшипник может быть напрессован и в не нагретом состоянии, для этого понадобится подходящий обрез трубы, которой нужно будет ударять исключительно по обойме, размещённой внутри детали. На этом этапе работы окончены, теперь остаётся собрать все детали в порядке, обратном разбору.

Примечание! Если КПП уже снята, рекомендуется найти полчаса времени для демонтажа корзины сцепления. Нужно оценить состояние диска сцепления, а также внутреннего подшипника коленвала и сальника заднего двигателя. Установить на своё место корзину можно при помощи оправки.

Конечно, если нет времени на неотложный ремонт, можно обратиться к специалистам на СТО, но это будет стоить дороже, нежели самостоятельная замена подшипников ПВ. Эффективность инструкции будет выше, если просмотреть видео с детальным описанием ремонта. Также необходимо использовать наглядные пособия, наподобие фото, картинок, схем и т.д. Проведение данной операции своими руками – это работа, которая выполняется строго по инструкции. Таким образом, можно будет избежать ошибок и неплохо сэкономить, ведь цена на услуги подобного рода на СТО не дешевая.

Замена

Многие для замены этого подшипника обращаются на СТО. Примечательно, что часто автосервисы отказываются выполнять подобную работу. Понятно, ведь процедура кропотливая, а денег за нее много взять никак нельзя.

Демонтажные работы

Чтобы провести работу своими руками, следуйте инструкциям.

1. Часто можно встретить советы о необходимости полной разборки коробки передач для выполнения замены подшипника. Но это не обязательно. Можно обойтись без столь сложных манипуляций.
2. Коробку в любом случае придется снять, потому ознакомьтесь с данной процедурой.
3. Перед снятием КПП снимается минусовая клемма с аккумулятора автомобиля.
4. С коробки снимаются все фишки, выкручивается провод от спидометра.
5. Далее демонтируются штаны системы выхлопа автомобиля.
6. После этого можно полноценно снять коробку передач.
7. На следующем этапе демонтируется колокол. Можно попробовать обойтись без этого, но тогда он точно будет постоянно мешать вам в процессе работы.
8. Тщательно зачистите коробку от скопившейся грязи.
9. Крепление подшипника осуществляется с помощью стопорных колец. Для их демонтажа вам потребуется плоская отвертка.
10. Кольца поддеваются и немного разжимаются, после чего со снятием проблем уже не будет.

1. Чтобы было сподручнее, вооружитесь пинцетом, которым снимается кольцо.
2. Подденьте плоской отверткой подшипник за кольцевую проточку, и одновременно с этим сдвиньте первичный вал немного вперед.
3. Вставьте между коробкой передач и подшипником монтировку. Здесь без помощника обойтись вряд ли удастся.
4. Вы будете орудовать инструментами, а ваш товарищ тем временем подержит монтировку.
5. Ваша главная задача — выпрессовать подшипник. Для этого наносятся точные, сильные, но максимально аккуратные удары по первичному валу.
6. В процессе нанесения ударов вал обязательно проворачивается.
7. На такую работу у вас уйдет около 20 минут. Но если в распоряжении есть специальный съемник, можно ускорить работу. Хотя работать съемником действительно удобно только в том случае, если вы решили разобрать коробку передач.
8. Перед установкой нового подшипника первичного вала элемент обязательно смажьте обычным моторным маслом.
9. Аккуратно запрессуйте компонент, загоняя его в посадочное место аккуратными, легкими ударами молотком. Лучше использовать трубу по диаметру или подставку.
10. При впрессовке удары наносите на внутреннюю обойму, по кругу, максимально равномерно.
11. Когда подшипник запрессован, убедитесь, что он нормально сел на место. Прокручивания должны быть спокойными, без препятствий.
12. Соберите коробку в обратной последовательности и установите ее на автомобиль.

Будет полезно: Выбор моторного масла для двигателя автомобиля chevrolet lacetti

Расположение в КПП

Вопрос смазки

Многие выполняют подобную работу самостоятельно, причем достаточно качественно. Но их главная ошибка заключается в том, что далеко не всегда подшипник нуждается в замене. Иногда хватает просто смазки.

• Проверьте подшипник на предмет сухости. Его смазка на нем отсутствует, как и видимые повреждения, тогда все посторонние звуки могут быть вызваны именно недостатком лубриканта;
• Обработайте элемент качественной смазкой. Часто применяют простое моторное масло;
• Установите старый смазанный подшипник на место.

Смазка может осуществляться двумя способами.

1. Вываривание в литол. Для данной процедуры рекомендуется использовать водяную баню.
2. Шприцевание. Способ более безопасный. Для его выполнения нужно набрать в шприц литол и влить его внутрь элемента. Процесс длительный, но эффективный.

При выборе метода смазки лучше ориентироваться на безопасность, а не на скорость проведения ремонта.

КПП — это постоянно работающий элемент автомобиля, что приводит к неизбежному появлению неисправностей. Старайтесь максимально вовремя определять поломку подшипа первичного вала и проводить ремонтные или профилактические мероприятия, направленные на недопущение осложнения ситуации.

Ремонт КПП ВАЗ 2110

Случилась неприятность, потребовался ремонт КПП ВАЗ 2110. Ремонт агрегата требуется при:

• трудно производить выключение и включение передач.
• самостоятельное выключение передач.
• возникновение шума при переключении передач.
• протечка трансмиссионного масла.

Причины поломки могут быть разные, возможно, не произошла своевременная замена масла или механизм, просто-напросто, исчерпал свой ресурс.

Как производится ремонт КПП ВАЗ 2110? Ремонт КПП ВАЗ 2110 своими руками, видео.

Устройство коробки переключения передач

Случаются ситуации, когда снятие КПП совсем необязательно, достаточно её регулировки. У ВАЗ 2110 очень часто бывают проблемы с переключением передач, их выбивает. Чтобы устранить данную проблему, совсем необязательно снимать коробку, достаточно отрегулировать механизм привода выбора передач. Достаточно обойтись регулировкой в следующих случаях:

• не так давно, была произведена замена подшипника первичного вала или любой другой ремонт, где снималась КПП.
• вылетает только одна скорость.
• во время движения автомобиля, скорость плохо переключается или вовсе выскакивает.

Для произведения регулировки КПП нужно:

• Ослабить гайку с болтом, которая находится под машиной, стягивающая хомут крепления тяги коробки.
• С помощью отвёртки раздвинуть хомут и пазы тяги. Установить шток в нейтральное положение.
• С коробки переключения передач снять чехол.
• Для того, чтоб заблокировать заднюю передачу, нужно в окно накладки кронштейна выставить рычаг.
• Отрегулировать осевой люфт в заднем направлении и с помощью поворота налево.
• Хомут поставить на место и затянуть при помощи болта.

Как заменить подшипник на первичном валу?

Нередко в описаниях действий по замене подшипника указывается, что для этого необходимо полностью разобрать КПП, но на практике обычно бывает достаточно снять кожух с коробки. Разумеется, перед этим придется демонтировать механическую коробку:

• отключить клеммы аккумулятора;
• сбросить с корпуса все фишки;
• отвинтить привод спидометра;
• снять «штаны» системы удаления выхлопа;
• снять коробку со своего места.

Корпус часто оказывается сильно загрязненным дорожной пылью – всю эту грязь желательно удалить, после чего снять с коробки колокол.

Крепление подшипника обычно осуществляется при помощи набора стопорных колец, которые демонтируются простым нажатием отвертки. Удалять кольца с места удобно при помощи пинцета. После этого в кольцевую проточку подшипника следует вставить жало отвертки и сдвинуть первичный вал вперед.

При монтаже подшипник запрессовывается на валу, поэтому для снятия придется поработать молотком, поворачивая вал во все стороны для выпрессовки. Не следует спешить, чтобы не повредить вал – эта операция может занять около 15-20 минут. Опытные мастера используют специальные инструменты – съемники, но в условиях обычного гаража достаточно самого простого инструментального набора.

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения. После этого можно собрать коробку, установив все снятые детали в обратном порядке.

Разборка КПП

При вышеописанных ситуациях достаточно будет простой регулировки КПП. Это намного лучше чем производить ремонт коробки передач ВАЗ 2110, разборку и сборку КПП.

Порядок действий при разборе коробки передач:

1. Достать из КПП указатель масла. Открутить болты, которые держат тросик сцепления.
2. Открутить болты, которые держат заднюю крышку. Крышка герметично упакована, поэтому при снятии, можно прибегнуть к помощи молотка.
3. Для того, чтоб во время разборки КПП валы не поворачивались, включите третью или четвёртую скорость. После открутить болт, который фиксирует пятую передачу.
4. Снять шестерню пятой передачи с вилкой вместе.
5. После, снять шестерню со вторичного вала и вилку. Потом снять пластину, которая защищает подшипники.

Ниже вы можете увидеть ремонт КПП ВАЗ 2110 своими руками видео.

Разборка картера КПП ВАЗ 2110

Затеяв ремонт КПП ВАЗ 2110, после всех описанных выше действий требуется произвести разборку картера и рабочего механизма. Приступаем:

1. Откручиваем пружинные пробки, которые держат штоки передач. После того как пробки будут откручены, из отверстий упадут конечные шарики. То же самое проделываем с пробкой, которая держит заднюю передачу. Если шарики не выпали из отверстий, то достать их можно, прибегнув к магнитной отвёртке.
2. Далее, выкручиваем болты, которые крепят картер КПП к картеру сцепления. После того как болты будут раскручены, для отсоединения картеров, можно произвести с помощью отвёртки.
3. Следующий шаг. Открутить шток от вилки передачи первой и второй.
4. Тоже самое проделываем с передачами третей, четвёртой и пятой соответственно. Для извлечения штока, выводить его нужно вместе с деталями переключения передач.
5. Нужно извлечь ось из шестерни заднего хода и, конечно же, шестерню.
6. Дальше, достать дифференциал и два вала с шестеренками. Раскрутить три болта, которые фиксируют механизм передач и достать его из картера.
7. Открутить болт заднего рычага, и достать шток.
8. Если нужно, достать подшипники первичного и вторичного вала с сепаратором.

Частые проблемы КПП

Давайте рассмотрим проблемы, которые чаще всего возникают:

Проблема касается первой скорости передач. Включается очень тяжело, при переключении передач исходит посторонний звук, скорость вылетает во время движения.

Причины могут быть следующие:

• Синхронизатор мог выйти из строя.
• Лопнула пружина фиксатора или на ней имеется дефект.
• Скорости могут переключаться самостоятельно из-за ослабления рычага.
• Проблема в штоке или вилке. Нужно их заменить.

Следующая проблема касается второй передачи. Чаще всего автолюбители сталкиваются с тем, что вторая скорость выскакивает или возникают сложности при её включении.

За этим могут крыться следующие причины:

• Зубцы шестерёнки поизносились, вследствие чего они плохо цепляются за муфту переключения передач. В этом случае провести ремонт КПП ВАЗ 2110 нужно обязательно. В дальнейшем это может послужить вылетом передачи.
• Если вылетание передачи происходит исключительно при езде на кочках, то тогда с уверенностью можно сказать, что причина этому неполадки со сцеплением.

Очень часто, для того чтоб устранить проблему со второй скоростью, нужно всего-навсего поменять фиксирующую пружинку. Если после замены пружины, скорость продолжает вылетать, то тогда нужно снимать КПП и делать капитальный ремонт.

Возникновение посторонних шумов в коробке переключения передач может быть из-за подшипников, которые вышли из строя. Для того чтоб это выяснить, нужно проверить люфт у роликовых подшипников, которые установлены в картере сцепления, подшипники качения, находящиеся на первичном и вторичном валу.

Очень тщательно нужно проверить вилки и штоки передач. Эти детали имеют свойство очень быстро приходить в негодность. Если есть какие-то явные признаки износа данных механизмов, то нужно незамедлительно их менять на новые. Купить данные детали можно в автомагазинах.

Если у автолюбителя есть немного опыта в проведение ремонта КПП ВАЗ 2110, то он смело может самостоятельно производить ремонтные работы коробки переключения передач. Из данной статьи понятно, что сделать это не так уж и трудно. Даже автовладелец, не имея достаточного опыта и навыков, может справиться с данной проблемой. Но если всё-таки человек далёк от этого, и совсем не представляет что и как делать, в этом случае обратиться к специалисту за помощью будет правильным решением. Конечно, при обращении к специалистам за помощью, будет стоить автовладельцу определённых денег. Но лучше уж так, заплатить деньги и получить быстрый и качественный ремонт коробки переключения передач.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

• Home
• Автогараж
• Замена Первичного Подшипника Кпп Ваз 2110

Замена Первичного Подшипника Кпп Ваз 2110

Замена подшипника первичного вала на ВАЗ 2114

Многие производят замену подшипника первичного вала без посторонней помощи, без помощи профессионалов со 100. Алгоритм замены радиатора ВАЗ 2115. Замена муфты ВАЗ 2110 без снятия коробки и. Для этого вам нужно знать местоположение нужного элемента, признаки его неисправности. Плюс мы расскажем вам внимательно, как вы можете это понять.

Внешний вид элемента

Место расположения

Поскольку речь идет о ВАЗ 2114, мы сначала определим местоположение элемента.

В четырнадцатом первичный подшипник расположен на валу за уплотнением.

Поймай это на некоторых коробка передач это подшипник дополнительно играет роль масляного уплотнения, несущего нагрузку вместе с выходным подшипником.

Чтобы добраться до деформированного компонента коробки, нужно снять коробку передач. При выборе нового изделия обязательно ознакомьтесь с инструкцией по эксплуатации автомобиля ВАЗ 2114, чтобы узнать его габаритные размеры.

Признаки сбоя

Все подшипники в машине имеют примерно одинаковые признаки неисправности. Замена ВАЗ 2110 Подшипник вала трансмиссии. Но, как вы понимаете, местоположение подшипника Входной вал, обнаружить, что трудности, которые возникают именно с ним, не будет таким трудным.

Есть несколько соответствующих признаков поломки.

Подписать

Признаки выхода из строя

Все подшипники, которых в автомобиле не мало, имеют примерно одинаковые признаки неисправности. Но поскольку вы знаете место расположения подшипа первичного вала, определить, что проблемы возникли именно с ним, будет не так сложно.

Есть несколько характерных признаков его поломки.

Признак

Особенности

Вой при отпущенном сцеплении на стоянке

Элемент вышел из строя, нуждается в замене. Вой вызван обычно образованием сколов, трещин, разрушением 1-2 роликов

Свист при движении автомобиля

Подшипник частично разрушен или отсутствует смазка. Проблему при отсутствии смазки определить можно только путем демонтажа и визуальной проверки. Для решения задачи достаточно порой просто смазать элемент и вернуть его на место

Сцепление не включается или не выключается

Скорее всего, подшипник заклинило. Если поломка серьезная, может потребоваться замена первичного вала

Стук в районе расположения элемента

Стучит подшипник только тогда, когда деталь оказалась полностью разрушенной. Если не выполнить вовремя замену, подшип приварится к валу, потому придется проводить еще и замену самого вала

При обнаружении первых же признаков неисправности подшипника первичного вала на вашей коробке передач, следует незамедлительно проверить состояние элемента и по необходимости выполнить замену.

Многие для замены этого подшипника обращаются на СТО. Примечательно, что часто автосервисы отказываются выполнять подобную работу. Понятно, ведь процедура кропотливая, а денег за нее много взять никак нельзя.

Демонтажные работы

Чтобы провести работу своими руками, следуйте инструкциям.

1. Часто можно встретить советы о необходимости полной разборки коробки передач для выполнения замены подшипника. Но это не обязательно. Можно обойтись без столь сложных манипуляций.
2. Коробку в любом случае придется снять, потому ознакомьтесь с данной процедурой.
3. Перед снятием КПП снимается минусовая клемма с аккумулятора автомобиля.
4. С коробки снимаются все фишки, выкручивается провод от спидометра.
5. Далее демонтируются штаны системы выхлопа автомобиля.
6. После этого можно полноценно снять коробку передач.
7. На следующем этапе демонтируется колокол. Можно попробовать обойтись без этого, но тогда он точно будет постоянно мешать вам в процессе работы.
8. Тщательно зачистите коробку от скопившейся грязи.
9. Крепление подшипника осуществляется с помощью стопорных колец. Для их демонтажа вам потребуется плоская отвертка.
10. Кольца поддеваются и немного разжимаются, после чего со снятием проблем уже не будет.

1. Чтобы было сподручнее, вооружитесь пинцетом, которым снимается кольцо.
2. Подденьте плоской отверткой подшипник за кольцевую проточку, и одновременно с этим сдвиньте первичный вал немного вперед.
3. Вставьте между коробкой передач и подшипником монтировку. Здесь без помощника обойтись вряд ли удастся.
4. Вы будете орудовать инструментами, а ваш товарищ тем временем подержит монтировку.
5. Ваша главная задача — выпрессовать подшипник. Для этого наносятся точные, сильные, но максимально аккуратные удары по первичному валу.
6. В процессе нанесения ударов вал обязательно проворачивается.
7. На такую работу у вас уйдет около 20 минут. Но если в распоряжении есть специальный съемник, можно ускорить работу. Хотя работать съемником действительно удобно только в том случае, если вы решили разобрать коробку передач.
8. Перед установкой нового подшипника первичного вала элемент обязательно смажьте обычным моторным маслом.
9. Аккуратно запрессуйте компонент, загоняя его в посадочное место аккуратными, легкими ударами молотком. Лучше использовать трубу по диаметру или подставку.
10. При впрессовке удары наносите на внутреннюю обойму, по кругу, максимально равномерно.
11. Когда подшипник запрессован, убедитесь, что он нормально сел на место. Прокручивания должны быть спокойными, без препятствий.
12. Соберите коробку в обратной последовательности и установите ее на автомобиль.

Расположение в КПП

Вопрос смазки

Многие выполняют подобную работу самостоятельно, причем достаточно качественно. Но их главная ошибка заключается в том, что далеко не всегда подшипник нуждается в замене. Иногда хватает просто смазки.

• Проверьте подшипник на предмет сухости. Его смазка на нем отсутствует, как и видимые повреждения, тогда все посторонние звуки могут быть вызваны именно недостатком лубриканта;
• Обработайте элемент качественной смазкой. Часто применяют простое моторное масло;
• Установите старый смазанный подшипник на место.

Смазка может осуществляться двумя способами.

1. Вываривание в литол. Для данной процедуры рекомендуется использовать водяную баню.
2. Шприцевание. Способ более безопасный. Для его выполнения нужно набрать в шприц литол и влить его внутрь элемента. Процесс длительный, но эффективный.

При выборе метода смазки лучше ориентироваться на безопасность, а не на скорость проведения ремонта.

КПП — это постоянно работающий элемент автомобиля, что приводит к неизбежному появлению неисправностей. Старайтесь максимально вовремя определять поломку подшипа первичного вала и проводить ремонтные или профилактические мероприятия, направленные на недопущение осложнения ситуации.

Разборка и ремонт вторичного вала

Подробная, пошаговая инструкция по разборке и ремонту вторичного вала автомобиля ВАЗ 2110. Представлена схема с деталями вторичного вала.

Из строя вторичный вал выходит не часто, это редкое явление, но и такое бывает. Если вы столкнулись с его поломкой, то можно вал разобрать и при необходимости заменить изношенные шестерни и кольца. Также данную процедуру необходимо провести, если переключение передач стало не чёткое, — имеются заедания. Мы снимали и ремонтировали вторичный вал на автомобиле ВАЗ 2110. Сложнее будет его снять с автомобиля, так как до этого придётся немало других деталей демонтировать с авто. Чтобы было проще ремонтировать механизм переключения передач, смотрите схему с деталями.

РЕМОНТ ПЕРВИЧНОГО ВАЛА

РЕМОНТ ПЕРВИЧНОГО ВАЛА

Синхронизатор V передачи в сборе с ведущей шестерней, задний подшипник первичного вала и пластина его крепления были сняты с первичного вала в процессе разборки коробки передач. В данном подразделе описаны снятие и установка остальных деталей первичного вала.

Вам потребуется съемник стопорных колец.

1. Снимите с игольчатого подшипника ведущую шестерню IV передачи.

2. Извлеките из синхронизатора блокирующее кольцо IV передачи.

3. Снимите с шейки вала и гольчатый подшипник ведущей шестерни IV передачи.

4. Разведите концы стопорного кольца крепления ступицы синхронизатора III и IV передач…

5. …снимите кольцо…

6. …и снимите с вала синхронизатор в сборе с ведущей шестерней III передачи.

7. Разъедините синхронизатор и шестерню…

8. …и извлеките из синхронизатора блокирующее кольцо III передачи.

9. Аккуратно разведите сепаратор игольчатого подшипника шестерни III передачи…

Не разводите сепаратор подшипника больше, чем это нужно для его снятия с вала, во избежание поломки сепаратора.

10. …и снимите подшипник с вала.

11. Осмотрите первичный вал и его детали:

– шейки под игольчатые подшипники не должны иметь следов усталостных разрушений, шлицы для установки муфты синхронизатора не должны иметь забоин и смятия;

–зубья ведущих шестерен I, II передач и передачи заднего хода, выполненных за одно целое с валом, не должны иметь сильного износа и выкрашивания. При их повреждении замените первичный вал;

–ступица синхронизатора не должна иметь забоин и следов износа;

–торцы шлицев муфты синхронизатора и блокирующих колец не должны иметь замятия и выкрашивания;

–при установке блокирующего кольца синхронизатора на конус соответствующей шестерни зазор между торцами кольца и зубчатого венца шестерни должен быть не менее 1 мм. В противном случае блокирующее кольцо необходимо заменить.

12. Собирайте вторичный вал в порядке, обратном разборке, с учетом следующего:

–при напрессовке ступицы синхронизатора следите, чтобы сухари попали в пазы блокирующего кольца III передачи;
