Неисправности турбины дизельного двигателя, несмотря на заявленный производителями 10-летний срок эксплуатации, встречаются довольно часто. В то же время от функционирования данного элемента конструкции зависит работоспособность мотора. Из этого можно сделать следующий вывод:

• Необходимо регулярное обслуживание турбины.
• Устройство турбины

Корпус турбины, устанавливаемой вместе с дизельным двигателем, изготавливается из чугуна. При активной эксплуатации автомобиля чаще из строя выходят постели, расположенные под подшипниками, а также гнезда уплотнительного кольца.

Сама турбина внешне напоминает раковину улитки. Движение компрессора проводится через вал, на который монтируется крыльчатка. Первый изготавливается из сплава алюминия, отличающегося повышенной стойкостью к воздействию жара, а второй – из среднелегированной стали. Ввиду особенностей конструкции обоих элементов в случае поломки их заменяют на новые.

Турбина имеет достаточно сложную форму. Через ее внутреннюю часть подаются выхлопные газы, нагнетаемые компрессором, за счет которых увеличивается начальная мощность двигателя.

Признаки неисправностей

Изготовление турбины – это достаточно трудоемкий процесс, несмотря на кажущуюся простоту ее конструкции. Производителями агрегата приходится вымерять его размеры до долей миллиметра.

Прежде чем осуществлять ремонт турбин дизельных двигателей, необходимо провести предварительную диагностику.

Любые ошибки в ходе восстановления ткр приводят к резкому удорожанию работ ввиду высокой стоимости агрегата. Для выявления неисправностей и их устранения потребуется помощь опытного специалиста. Однако можно провести диагностику мотора самостоятельно. На наличие проблем с двигателем могут указать следующие признаки неисправности турбины:

1. Выхлопные газы приобрели черный, сизый или синеватый оттенок.
2. Мотор начал сильно шуметь в разных режимах работы.
3. Температура двигателя регулярно достигает высоких отметок (наблюдается перегрев).
4. Силовая установка стала потреблять заметно больше топлива и масла.
5. Появление четких хлопков во время работы мотора, свиста или глухого гула.
6. Снижение динамики автомобиля вследствие уменьшения уровня тяги. На низких оборотах силовой агрегат работает нестабильно.
7. Появление запаха масла.

Ремонт турбины своими руками — Замена картриджа турбины без изменяемой геометрии в TurboAsia

Причины появления поломок

Неисправности турбокомпрессора появляются по ряду причин.

Чаще всего поломки дизельного двигателя и турбины возникают из-за несвоевременной замены масла.

Длительное использование старой смазки, попадание в нее воды или топлива приводит к быстрому износу подшипников, закупорке масляных каналов или повреждению оси. Неисправный элемент подлежит замене. Отремонтировать его нельзя. К описанным последствиям приводит использование слишком густого масла.

Второй наиболее «популярной» причиной появления проблем с турбокомпрессором является снижение давления в масляных шлангах, вызванное неправильной установкой этих элементом или самой турбины. Эта проблема может привести к быстрому износу колец, шейки вала, подшипников.

Важно заметить: 5-минутная работа дизельного двигателя без масла наносит серьезные и непоправимые повреждения силовому агрегату.

Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы. Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления.

Что делать, если не работает сенсор на смартфоне

Дисплей – весьма уязвимая часть современных смартфонов, но если не работает сенсорный экран, управление устройством будет полностью парализовано. Чтобы восстановить работоспособность гаджета, следует выяснить причину возникновения неполадок. Для этого определим возможные действия, которые способны привести к поломке смартфона.

Ремонт турбины

Ремонтировать свой двигатель рекомендуется на специализированной станции. Однако устранение некоторых неполадок можно осуществить и самостоятельно.

Для начала необходимо произвести визуальный осмотр турбины и оценить ее работу. Ремонт турбины своими руками начинается с проверки уровня масла и его качества. Кроме того, следует оценить вероятность попадания посторонних предметов внутрь конструкции.

Если указанные причины были исключены, то можно приступать к анализу цвета выхлопа. Изменение оттенка, а также снижение тяги нередко свидетельствуют о проблемах на впуске или выпуске. В первом случае речь идет об уменьшении объема подаваемого воздуха, во втором – о наличии утечек.

Чтобы проверить работоспособность турбины, необходимо запустить двигатель. Силовой агрегат не должен издавать никаких посторонних звуков типа скрипа или свиста. В исправном моторе с турбиной не прорывается воздух из соединений. Следом нужно проверить состояние воздушного фильтра.

В основном проблемы с функционированием впуска и выпуска возникают именно с этим элементом. Если фильтр выглядит нормально, то следом за ним необходимо проверить сливной маслопровод. В нем нередко образуются перегибы, повреждения или пробки.

Далее наступает очередь ротора. Его нужно несколько раз прокрутить вокруг своей оси.

Если ротор цепляет за корпус турбины, она подлежит ремонту.

Когда двигатель во время работы издает много шума, следует проверить:

1. Все трубопроводы на предмет выявления их износа.
2. Ось турбины.
3. Ротор.

При наличии проблем с любым из описанных элементов конструкции потребуется квалифицированный ремонт двигателя и турбины.

О наличии неисправностей может сообщает некорректная работа системы наддува. Чтобы проверить последнюю, потребуется сторонняя помощь. Прежде всего следует найти патрубок, который соединяет турбину и впускной коллектор. Затем нужно запустить двигатель и пережать указанный патрубок рукой.

В этот же момент второй человек должно нажать на педаль газа и удерживать ее в течение 3 — 5 минут. Исправный патрубок отвечает на подобные действия водителя, раздуваясь под давлением. Описанный эксперимент необходимо повторить 3 — 4 раза. Если ни в одном из случаев патрубок не раздувается, значит, турбина неисправна.

Вне зависимости от того, какие появились «симптомы», указывающие на наличие проблем с системой наддува, рекомендуется тщательно осмотреть патрубки, фланцы, коллекторы и другие элементы двигателя на наличие в них трещин.

Самостоятельный ремонт турбины

Немного о конструкции

При всей своей сложности, турбокомпрессор не отличается изобилием деталей – он имеет всего три основных части – турбинную, работающую на стороне выхлопных газов, компрессорную, отвечающую за наддув двигателя, а между ними находится подшипниковый узел (так называемый картридж), через который проходит вал ротора. Вал и турбинное колесо представляют собой одно целое, а компрессорное колесо крепится на валу. Также имеется система регулирования, которая в зависимости от конструкции ТК может быть расположена на турбинном или компрессорном корпусе. Это устройство отвечает за работу перепускного клапана агрегата. Картридж имеет уплотнения, препятствующие попаданию масла в корпуса. На этом перечень деталей ТК заканчивается.

При такой кажущейся простоте у технически грамотного владельца может возникнуть желание произвести ремонт самостоятельно. Тем более, что новая турбина стоит достаточно дорого (500 – 1000 у.е.), а после восстановления цена может достигать 450 у.е. Выходом может стать покупка турбокомпрессора б.у. , однако вряд ли кто даст на него гарантию. Также существует определенный дефицит квалифицированных специалистов по ремонту ТК – иногда приходится некоторое время ждать своей очереди. Тем не менее, решившегося на самостоятельный ремонт ожидают многочисленные «подводные камни», о которых он и не подозревал.

Небольшой нюанс и далекоидущие последствия

Одна из распространенных ошибок, регулярно допускаемых теми, кто решился на самостоятельный ремонт ТК, связана с непониманием демпфирующего эффекта, заложенного в конструкцию подшипникового узла агрегата. Именно этот вопрос требует некоторых пояснений, поскольку непонимание может привести к печальным последствиям.

Необходимость демпфирования связана с особенностями работы двигателя. Выхлопные газы поступают в выпускной коллектор и далее на рабочее колесо турбины порциями в соответствии с тем, как открываются выпускные клапаны двигателя. Таким образом, поток не является однородным – воздействие его на ротор турбины имеет импульсный характер. Для компенсации ударного воздействия потребовалось бы придание ротору гораздо большей жесткости, что привело бы к увеличению размеров и веса всего агрегата. Выход был найден в виде применения в подшипниках скольжения втулок плавающего типа, которые на стороне корпуса выполняют демпфирующую функцию.

Между плавающей втулкой и корпусом имеется определенный зазор, в котором образуется масляная пленка, практически идентичная той, которая образуется между ротором и втулкой. Втулка вращается с частотой, примерно вдвое меньшей частоты вращения ротора, а две масляные пленки успешно компенсируют импульсное воздействие отработанных газов на ротор турбины, выполняя амортизирующие функции.

При самостоятельном ремонте турбины может быть диагностирован якобы повышенный люфт между втулкой и корпусом, это принимается за дефект, после чего из соответствующего материала (обычно бронзы) вытачиваются втулки, которые запрессовываются в корпус с некоторым натягом. Аналогия очевидна – эти втулки напоминают втулки в головке шатуна или в стартере, но эта ошибка приводит к печальным последствиям. Турбина работает на предельных режимах, и отсутствие одной масляной пленки приводит к снижению демпфирующего эффекта, отчего многократно увеличивается износ подшипников скольжения. В граничных случаях может даже произойти поломка вала ротора.

Второй нюанс – дисбаланс

Балансировка вращающихся деталей имеет большое значение для их корректной и долговечной работы. Яркий и достаточно простой пример – балансировка колес, которую нужно производить после каждого ремонта с разборкой. Иначе в случае передних колес на руль будет передаваться биение. И даже отсутствие каких-либо особых внешних признаков дисбаланса задних колес, тем не менее, приводит к их преждевременному, и весьма характерному износу пятнами. Стоит отметить также повышенную нагрузку и, как следствие, повышенный износ деталей подвески.

Естественно, размеры крыльчаток турбины несопоставимы с размерами колес, однако стоит учитывать и тот факт, что частота вращения их выше на несколько порядков – нормальная частота вращения ротора составляет 100 тыс. об./мин и выше, а в некоторых моделях она может достигать 300 тыс. об./мин. Как известно, нагрузки на вращающуюся деталь растут пропорционально квадрату скорости. Таким образом, при таких оборотах нагрузки вполне сопоставимы, и малейший дисбаланс способен привести к катастрофическим последствиям.

Разборка подшипникового узла, даже ослабление затяжки его болтов приводит к тому, что балансировка нарушается. Совершенно понятно, что в кустарных условиях отбалансировать ротор возможным не представляется, и даже если была произведена корректная замена всех дефектных деталей, такой ремонт начисто теряет смысл – турбокомпрессор с дисбалансом выйдет из строя гарантированно быстро.

Балансировка ротора ТК производится на специальном оборудовании квалифицированным специалистом, причем этот процесс проходит в два этапа. Прежде всего, необходимо отбалансировать сам ротор, после чего картридж собирается и производится балансировка всего узла. Для этого применяется два разных станка, и на втором имитируется работа ТК в реальных условиях, на подшипники подается масло нужной температуры и создаются нагрузки на ротор.

Стоит повторить еще раз – в кустарных условиях балансировка ротора турбины невозможна в принципе. И даже если все нужные детали были заменены и сборка проведена правильно, такой агрегат будет иметь дисбаланс, который приведет к его быстрому выходу из строя.

Что можно сделать самостоятельно

При всей сложности ремонта турбокомпрессора есть операции, которые владелец при наличии должных технических навыков может произвести самостоятельно. Речь идет о демонтаже и монтаже агрегата. При этом следует соблюдать некоторые правила, чтобы избежать неприятностей.

Перед установкой отремонтированного турбокомпрессора тщательно промыть трубку подвода масла, поскольку здоровье агрегата напрямую зависит от подачи масла к нему. Кроме того, после ремонта оставшаяся грязь может попасть внутрь агрегата и изначально повредить его. Вообще в случае работы с турбиной следует соблюдать максимальную чистоту и аккуратность. Перед установкой ТК на двигатель следует залить около 20 г масла в принимающее отверстие, после чего необходимо несколько раз провернуть вал для равномерного его распределения. Непременно нужно заменить масло, масляный и воздушный фильтры.

Профилактика неисправностей турбины

Чтобы увеличить срок эксплуатации турбины, нужно соблюдать несколько простых правил:

1. Использовать только качественные масло и горючее.
2. Отказаться от быстрых промывок турбины. Такая процедура способна за раз полностью вывести из строя агрегат.
3. Своевременно менять воздушные фильтры.
4. Замену масла необходимо производить после каждых 7 тысяч километров пробега.
5. Обязательно прогревать автомобиль с турбированным дизельным двигателем.
6. По завершении длительной поездки машина должна в течение трех минут поработать на холостых оборотах. Это позволит исключить появление углеродного осадка.
7. Регулярное проведение диагностики силовой установки.

Самостоятельная установка турбокомпрессора

При всей сложности ремонта турбокомпрессора есть операции, которые владелец при наличии должных технических навыков может произвести самостоятельно. Речь идет о демонтаже и монтаже агрегата. При этом следует соблюдать некоторые правила, чтобы избежать неприятностей.

• Перед установкой отремонтированного турбокомпрессора тщательно промыть трубку подвода масла, поскольку здоровье агрегата напрямую зависит от подачи масла к нему. Кроме того, после ремонта оставшаяся грязь может попасть внутрь агрегата и изначально повредить его. Вообще в случае работы с турбиной следует соблюдать максимальную чистоту и аккуратность. Перед установкой ТК на двигатель следует залить около 20 г масла в принимающее отверстие, после чего необходимо несколько раз провернуть вал для равномерного его распределения. Непременно нужно заменить масло, масляный и воздушный фильтры.
• Запрещается использование герметиков при монтаже трубок через прокладку. Следует использовать только новые прокладки хорошего качества. После сборки необходимо запустит двигатель и дать ему поработать на холостом ходу в течение 10-15 минут. При этом нужно убедиться в отсутствии подтеканий масла и охлаждающей жидкости через соединения. Период обкатки турбины составляет 1000 километров пробега. При этом не следует превышать скорость выше 100 км/ч, а также избегать резкой смены режимов движения.

Проведение ремонта турбин дизельных двигателей своими руками

Автор:

Максим Марков

Эффективность турбонагнетателя при установке на двигатель сомнений не вызывает. Значительно возрастает мощность и крутящий момент мотора. Продолжительная эксплуатация, несвоевременное техническое обслуживание со временем приводят к необходимости провести ремонт турбин дизельных двигателей. Но прежде чем проводить такое обслуживание, следует вспомнить устройство этого узла, правильно диагностировать нарушение нормальной работы.

Назначение турбины и ресурс

Работа турбонагнетателя направлена на увеличение потока подаваемого воздуха в камеру сгорания. Это приводит к более полному и быстрому сгоранию топлива, в результате чего на нужных режимах двигатель дает большую отдачу. Конструкторам не приходится увеличивать рабочий объем двигателя, проводит сложную техническую модернизацию.
Используют турбонаддув как на дизельных моторах, так и с бензиновыми агрегатами. Большую эффективность при этом демонстрируют как раз дизеля. Это связано с высокой степенью сжатия у агрегата на дизельном топливе и меньшим числом оборотов при работе. В последнее время перспективным называют газотурбинный двигатель, который уже разработан для тракторов, грузовых авто.

С учетом высоких затрат на ремонт, владельцы стремятся как можно дольше сохранить работоспособность турбокомпрессора. Увеличение ресурса напрямую связано с пониманием особенностей работы турбинного нагнетателя. Крыльчатка начинает работу с первых секунд пуска мотора, а останавливается несколькими секундами позже остановки коленчатого вала. При малых оборотах двигателя давление выхлопных газов не позволяет раскручивать турбину. Включение происходит с ростом оборотов, и у движка словно открывается второе дыхание.

Изначально ресурс нагнетателя не уступает аналогичным показателям самого мотора. Преждевременный выход из строя турбины связан с высокими температурными нагрузками, высокой скоростью вращения.

Описание конструкции турбокомпрессора — нюансы

Одна из распространенных ошибок, регулярно допускаемых теми, кто решился на самостоятельный ремонт ТК — турбокомпрессор, связана с непониманием демпфирующего эффекта, заложенного в конструкцию подшипникового узла агрегата. Именно этот вопрос требует некоторых пояснений, поскольку непонимание может привести к печальным последствиям.

Необходимость демпфирования связана с особенностями работы двигателя. Выхлопные газы поступают в выпускной коллектор и далее на рабочее колесо турбины порциями в соответствии с тем, как открываются выпускные клапаны двигателя. Таким образом, поток не является однородным – воздействие его на ротор турбины имеет импульсный характер. Для компенсации ударного воздействия потребовалось бы придание ротору гораздо большей жесткости, что привело бы к увеличению размеров и веса всего агрегата. Выход был найден в виде применения в подшипниках скольжения втулок плавающего типа, которые на стороне корпуса выполняют демпфирующую функцию.

Между плавающей втулкой и корпусом имеется определенный зазор, в котором образуется масляная пленка, практически идентичная той, которая образуется между ротором и втулкой. Втулка вращается с частотой, примерно вдвое меньшей частоты вращения ротора, а две масляные пленки успешно компенсируют импульсное воздействие отработанных газов на ротор турбины, выполняя амортизирующие функции.

При самостоятельном ремонте турбины может быть диагностирован якобы повышенный люфт между втулкой и корпусом, это принимается за дефект, после чего из соответствующего материала (обычно бронзы) вытачиваются втулки, которые запрессовываются в корпус с некоторым натягом. Аналогия очевидна – эти втулки напоминают втулки в головке шатуна или в стартере, но эта ошибка приводит к печальным последствиям. Турбина работает на предельных режимах, и отсутствие одной масляной пленки приводит к снижению демпфирующего эффекта, отчего многократно увеличивается износ подшипников скольжения. В граничных случаях может даже произойти поломка вала ротора.

Конструктивные особенности

Для понимания возможных отказов следует вспомнить и конструктивное исполнение турбины, используемой с дизельными моторами. В состав системы турбонаддува входит:

1. Крыльчатка компрессора .
2. Лопастное колесо нагнетателя .
3. Опорный вал .
4. Узел подшипников .
5. Смазывающий штуцер .
6. Регулятор управления давлением наддува .

При работе турбины возникает разогрев воздуха, что приводит к повышению его плотности. Поэтому требуется включение охладителя (интеркулера), чтобы вернуть параметры в норму.

Наибольшее воздействие в работе получают подшипники скольжения с учетом высокой скорости вращения. Поэтому значение обслуживания с позиции своевременной замены масла очень велико. Кстати, и моторное масло для дизельного двигателя с турбиной следует выбирать только учетом рекомендаций производителя.

К другим, нарушающим нормальную работу турбины причинам, относят резкий старт на непрогретом двигателе, остановка двигателя после интенсивного ритма без выдержки для работы на холостых оборотах.

Возможные неисправности и их диагностика

1. Утечка моторного масла , попадание его в поступающий в цилиндры воздух.
2. Пропускание воздуха через уплотнители патрубков , потеря мощности.
3. Засорение подающего и отводящего масляных каналов .

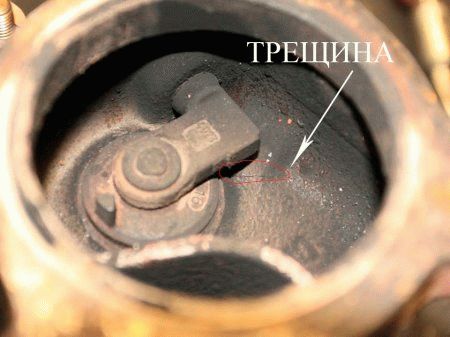

4. Появление трещин или деформаций корпуса или деталей турбины .
5. Недостаточное поступление воздуха через воздушный фильтр .

Обнаружить неисправности турбины дизельного двигателя на начальном этапе легче по анализу выхлопных газов. Их цвет позволяет предварительно определить возможное отклонение:

• синий оттенок свидетельствует о попадании в воздух капелек масла ;
• дым белого цвета укажет на засорение отводящего масло канала ;
• черный дым свидетельствует о нехватке воздуха в цилиндрах, т.е. об утечке .

Дополнительные признаки неисправности турбины выражаются в потере машиной динамических характеристик. Близкую поломку означает и появление посторонних шумов в работе турбины. Это может быть связано с износом подшипников, деформацией корпуса и подвижных деталей.

При появлении первых признаков не спешите сразу на платную диагностику. Не сложно проверить работу турбины дизельного двигателя своими руками. В первую очередь с учетом симптомов проверяем уровень моторного масла. Если снижение уровня составляет более 1 литра на тысячу км, то анализируем цвет выхлопа.

При выявлении белого и сизого дыма, вопрос как проверить турбину на дизельном двигателе решается по следующему алгоритму:

1. Восстановите в памяти , когда проводилась последняя замена воздушного фильтра. При плохом пропуске воздуха возникает разница в давлении между блоком подшипников и корпусом. Масло начинает проникать в корпус турбокопрессора. Это и есть причина сизого дыма. Если фильтр чистый, переходим ко второму этапу.
2. Проверяем канал выхода масла . Наличие загибов, трещин или обычной пробки делает неисправной схему удаления масла из турбины. В некоторых случаях достаточно почистить каналы, и их нормальное состояние приведет к восстановлению всех показателей. Еще одной причиной такого поведения турбины называют нарушение нормальной вентиляции картерных газов. Здесь без помощи моториста не обойтись.
3. На следующем этапе проверяется состояние механических частей турбины . Проверяется осевой люфт, что способствует возможному касанию крыльчатки стенок турбины. Любые задиры и потертости требуют немедленного их устранения. Здесь уже на вопрос как проверить турбину дизельного двигателя ответят только в специализированном сервисе.

При устранении люфта требуется тонкая регулировка. К примеру, осевое смещение вала не должно превышать 0,05 мм, а радиальный люфт допускается в максимальном значении – 1 мм. Согласитесь, что настройка возможна только после замены изношенных деталей с использованием специальных приборов.

Своевременное обнаружение отклонений в работе поможет избежать дорогостоящего ремонта. Вполне вероятно, что при ранней диагностике неисправностей, их устранение окажется достижимым путем промывок, и заменой расходных материалов.

Лада 21099 турбо PROJECT ORIGIN › Бортжурнал › Ремонт турбины (турбокомпрессора) своими руками

Перед ремонтом турбины нужно ее тщательно осмотреть с внешней стороны с целью выявления наличия всех составных частей, внешних дефектов и деформаций.

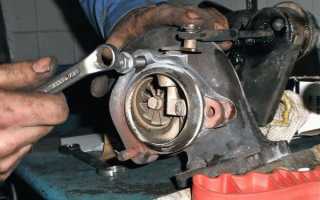

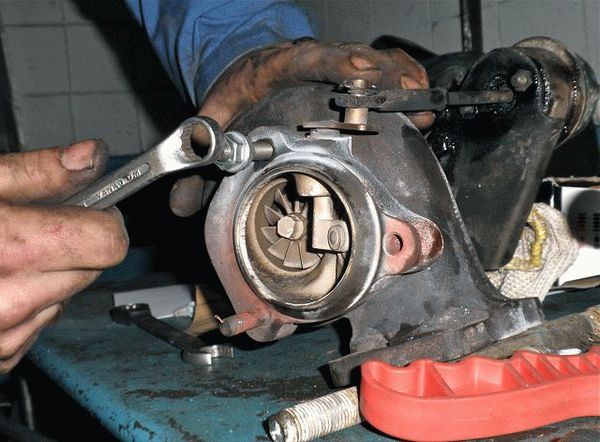

Затем с турбины снимаются обе «улитки» и визуально определяется состояние обеих крыльчаток. Довольно часто крыльчатки имеют физические повреждения видные не вооруженным глазом. Такие повреждения сразу говорят о том, что ремонт турбины неизбежен. Если турбина гонит масло

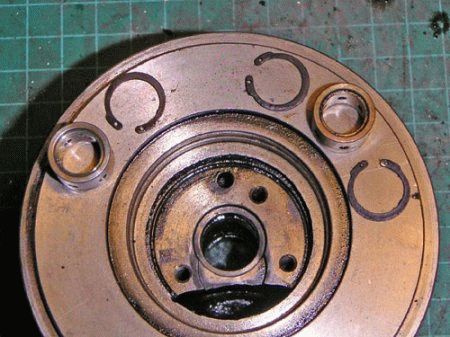

Затем происходит дефектовка всех составляющих частей турбины для выявления пригодности каждой части к восстановлению. Части признанные не пригодными — необходимо заменить новыми.

Ремонт турбин дизельных и бензиновых двигателей в принципе ничем не отличаются и происходит в несколько этапов:

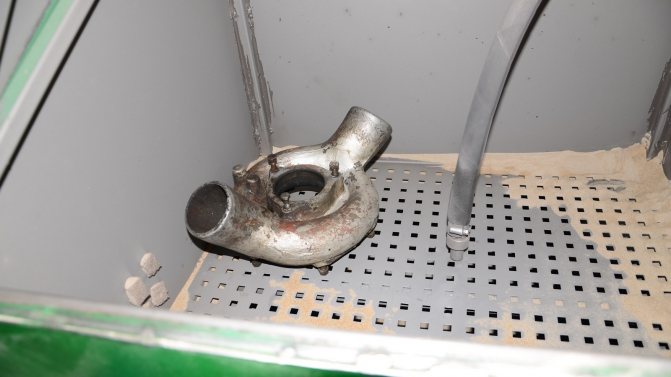

После этого, детали прошедшие дробеструйную обработку снова промываются для смыва и полного удаления возможно оставшихся на деталях твердых частиц. Многочисленные повреждения лопаток компрессорного колеса.

Кроме визуально видных повреждений крыльчаток, основными повреждениями являются повреждения опорных подшипников, стопорных колец, втулок и самого вала. Обычно эти повреждения происходят от отсутствия поступления масла к рабочим поверхностям при работе турбины или использование не рекомендованных масел. Повышенный износ шейки вала.

Причина: Количество или давление масла, подаваемого в ТКР, меньше требуемого. При ремонте возможно придется заменить вал на новый. В большинстве случаев вал не меняется. Значительный неравномерный износ шейки вала.

Причина: Грязное масло. При ремонте необходимо вал заменить на новый. Значительный неравномерный износ подшипника.

Причина: Грязное масло. При ремонте все подшипники заменяются на новые. Пригоревшее масло в масляных каналах подшипников.

Причина: Перегрев двигателя или резкое выключение двигателя, некачественное масло. При ремонте все подшипники заменяются на новые. Начало ремонта турбины своими руками.

Затем вал турбины замеряется на износ. Если износ вала турбины находится в пределах нормы, то он поступает на специальный токарно-шлифовальный станок, где шлифуется в ремонтный размер. На специальном станке правиться канавка запорного кольца. Затем происходит процесс балансировки. Он состоит из двух этапов. Сначала вал турбины балансируется в двух плоскостях турбинного колеса. После этого на вал устанавливаются втулки и компрессорная крыльчатка и в таком виде, снова поступает на балансировку. Балансировка турбины на стенде.

Для балансировки турбин для грузовых и легковых автомобилей существуют отдельные специализированные стенды.

Во время балансировочных работ наносятся специальные балансировочные метки, по которым собирается «картридж» турбины. В принципе получается собранная турбина только без «улиток».

Собранный таким образом картридж поступает для тестирования на до балансировочный стенд, на котором на «холодную» крыльчатку подается сжатый воздух и турбина раскручивается до 5.000 оборотов в минуту.

Если все параметры турбины в норме, то к картриджу прикручиваются «улитки».

Самостоятельный ремонт турбины путем замены картриджа

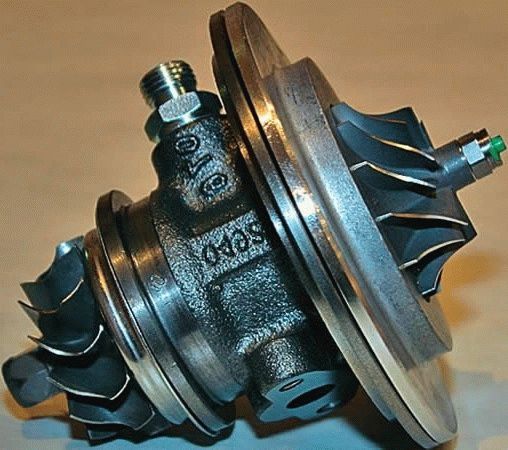

Основной частью турбокомпрессора является его центральный корпус, он же картридж.

В большинстве случаев ремонт турбины заключается в ремонте картриджа, подшипники, ротор, колесо компрессора находятся именно в нем.

В случаях повышенного износа узлов центрального корпуса и при невозможности его починить, компании по ремонту предлагают, установить в турбину новый картридж. Подобный ремонт. будет отличаться быстротой, потому, что установить новый картридж, причем уже в отбалансированном состоянии и готовым к сборке, занимает гораздо меньше времени, чем сначала чинить картридж и уже после этого его устанавливать.

Многие автовладельцы знают про эту технологию ремонта и при наличии основных навыков в работе руками, самостоятельно могут произвести ремонт турбины.

Но как обычно не все так просто.

В любом случае замена центрального корпуса не увенчается успехом, если предварительно не выяснить и не устранить причину поломки турбокомпрессора

Что бы установить картридж, его необходимо приобрести, стоит он недешево, но конечно гораздо дешевле, чем целая, новая турбина.

В наше время с развитием интернета, появилась возможность приобретения недорогих картриджей из Китая самостоятельно заказав на одном из сайтов. Подобное решение вопроса может помочь сэкономить немалый бюджет, но не стоит забывать поговорку, что скупой платит дважды.

Установка турбины на автомобиль, процесс не самый легкий и в автосервисе могут запросить за эту процедуру около половины стоимости ремонта турбины, а в случаях крайне затруднительной замены, этот процесс может превысить стоимость ремонта турбины. В связи с этим покупка товара сомнительного качества из Китая, может не только оставить вашу машину в гараже на долгое время, ведь посылку из поднебесной можно ждать долго, но и значительно увеличить стоимость вашего проекта по решению проблемы с турбиной, из-за необходимости повторно снимать, ремонтировать и устанавливать турбину. Тем более, как я слышал вместо товара иногда присылают кирпичи или еще, что то, но не то, что вы хотели бы увидеть.

Вот фото картриджа турбины присланного из Китая. В результате контрольной закупки был выявлен крайне нежелательный поставщик (его имя к сожалению открыть не могу из-за коммерческой тайны)

При разборке выяснилось, что это не просто деталь с заводским браком, а извините за выражение, полное дерьмо.

Снаружи деталь ничем не отличается, от оригинала, но вскрытие показало, наличие внутри картриджа не только грязи, но и металлической стружки. Установка подобного картриджа, стопроцентно повлечет поломку турбины в самые короткие сроки и повторную процедуру по снятию-ремонту-установке.

Фото металлической стружки из картриджа.

В связи с этим, могу вам порекомендовать, крайне внимательно относится к самостоятельной покупке картриджей, лучший вариант приобрести картридж у компании в России, которая занимается поставками из Китая, в таком случае вам будет к кому прийти с претензией и скорее всего вам продадут товар надлежащего качества, пусть на тысячу или две подороже.

В любом случае решать вам.

Если вам удалось приобрести хороший картридж, а турбокомпрессор уже снят, то можно приступать к его замене. Одним из важных правил является, полная очистка деталей деталей турбины, которые мы оставляем. Некоторые люди, в связи со сложностью, не снимают горячую часть турбины с автомобиля, соответственно весь нагар и сажа остаются внутри, это может негативно сказаться в будущем, вплоть до поломки турбины. Причина элементарная, нагар отваливается от стенки выпускного коллектора или чугунки и летит напрямую в лопасти ротора. При тех оборотах на которых работает ротор, любое попадание в него, будет смертельно для турбины. Правильная замена центрального корпуса, подразумевает. что вы сняли турбину полностью, очистили ее от грязи, методом пескоструя или каким то еще более удобным для вас и уже после этого начинаете установку и наладку картриджа и если есть, то геометрии турбины.

продолжение следует.

Ремонтируем турбину своими руками

Для многих автолюбителей, которые любят мощность и скорость, вопрос покупки машины с турбированным двигателем является весьма принципиальным.

В свою очередь, задача турбокомпрессора – подача большего объема воздуха в цилиндры двигателя и как следствие, увеличение мощности последнего.

Единственный недостаток столь полезного элемента – частый выход из строя, поэтому каждый автолюбитель должен уметь производить хотя бы минимальный ремонт турбины.

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

1. Общего корпуса узла и улитки;
2. Подшипника скольжения;
3. Упорного подшипника;
4. Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Основные неисправности и их причины

Как показывает практика эксплуатации, всего можно выделить две основные причины поломок – некачественное или несвоевременное ТО.

Если же по плану производить технический осмотр, то турбина будет работать долго и без особых нареканий со стороны автолюбителей.

Итак, на сегодня можно выделить несколько основных признаков и причин выхода из строя турбины:

• 1. Появление синего дыма из выхлопной трубы в момент повышения оборотов и его отсутствие при достижении нормы. Основная причина такой неисправности – попадание масла в камеру сгорания из-за течи в турбине.

• 2. Черный дым из выхлопной трубы — свидетельствует о сгорании топливной смеси в интеркулере или нагнетающей магистрали. Вероятная причина – повреждение или поломка системы управления ТКР (турбокомпрессора).

• 3. Дым из выхлопной трубы белого цвета свидетельствует о забитости сливного маслопровода турбины. В такой ситуации может спасти только чистка.

• 4. Чрезмерный расход масла до одного литра на тысячу километров. В этом случае нужно обратить внимание на турбину и наличие течи. Кроме этого, желательно осмотреть стыки патрубков.

• 5. Динамика разгона «притупляется». Это явный симптом нехватки воздуха в двигателе. Причина – нарушение работы или поломка системы управления ТКР (турбокомпрессор).
• 6. Появление свиста на работающем двигателе. Вероятная причина – утечка воздуха между мотором и турбиной.
• 7. Странный скрежет при работе турбины часто свидетельствуют о появлении трещины или деформации в корпусе узла. В большинстве случаев при таких симптомах ТКР долго не «живет» и дальнейший ремонт турбины может оказаться неэффективным.

• 8. Повышенный шум в работе турбины может стать причиной засорения маслопровода, изменение зазоров ротора и задевание последнего о корпус турбокомпрессора.
• 9. Увеличение токсичности выхлопных газов или расхода топлива часто говорит о проблемах с поставкой воздуха к ТКР (турбокомпрессору).

Дефекты турбонаддува и причины их появления

Неисправности турбин дизеля и бензинового двигателя ничем не отличаются друг от друга. Ниже приведем некоторые из них:

• Износ опорных шеек вала и подшипников скольжения. Причины: низкое давление, плохое качество или сильное загрязнение масла. Признак этой неисправности – шумная работа турбины на любых оборотах.
• Механическое повреждение крыльчаток. Происходит при большой неравномерной выработке в сопряжении вала с подшипниками, приводящей к биению крыльчаток о корпус. Или при попадании на лопасти рабочих колес посторонних предметов.
• Закупоривание смазочных каналов подшипников сгоревшим маслом. Это возможно при глушении дизеля сразу после остановки машины. Так как если, остановив автомобиль, не дать мотору поработать несколько минут на холостых оборотах, перегрев корпуса подшипников неминуем. А в случае когда турбина имеет жидкостное охлаждение – при уменьшении теплопроводности каналов этой системы за счет отложения на их поверхности накипи или герметика из антифриза.
• Попадание масла из турбокомпрессора во впускной коллектор двигателя. Причина – увеличенные зазоры между поверхностями шеек вала и подшипниками, совместно с засорившимся сливным маслопроводом. Это дает знать о себе появлением синего дыма на высоких оборотах двигателя. При снижении частоты вращения коленвала выхлоп становится почти бесцветным.
• Неисправность актуатора. Чаще всего это заклинивание перепускного клапана в одном из крайних положений. Признаком является недостаточный наддув компрессора или превышение допустимых оборотов крыльчаток.
• Неплотности стыка улитки компрессора со впускным коллектором. Причиной может быть нарушение геометрии корпуса турбокомпрессора или приход в негодность прокладки. Эта неисправность обнаруживает себя свистом выходящего через дефект сжатого воздуха.

Устройство и неисправности турбины

Демонтаж турбокомпрессора

1. Остудите мотор и слейте антифриз.
2. Отключите от корпуса узла масляные магистрали, и патрубки охлаждения.
3. Отверните крепеж фланцев улиток. Чтобы не повредить грани болтов или гаек, используйте для этого только накидные и торцевые ключи.
4. Отсоединение фланца улитки компрессора от впускного коллектора, как правило, не составляет труда. Фланец улитки турбины обычно крепко пригорает к выхлопной системе. Для разъединения этого стыка следует использовать WD-40, а если это не помогает, то и деревянную киянку.

Что такое картридж турбины

Картриджем турбокомпрессора двигателя называют узел, состоящий из корпуса подшипников, вкладышей и установленного в них вала с крыльчатками. Поступающий в продажу, он не требует балансировки вала с крыльчатками или других подготовительных операций и после удаления консервирующий смазки полностью готов к установке.

Особенности демонтажа турбины

Чтобы провести ремонт турбины своими руками, ее необходимо демонтировать.

Делается это в следующей последовательности:

• 1. Отсоедините все трубопроводы, которые идут к турбине. При этом стоит быть крайне осторожным, чтобы не повредить сам узел и смежные с ним устройства.

• 2. Снимайте турбинную и компрессорную улитки. Последняя демонтируется без проблем, а вот турбинная улитка зачастую прикреплена весьма плотно.

Здесь демонтаж можно выполнить двумя способами – методом киянки или же с помощью самих крепежных болтов улитки (путем постепенного отпускания их со всех сторон).

При выполнении работы необходимо быть очень осторожным, чтобы не повредить колесо турбины.

• 3. Как только работа по демонтажу улиток завершена, можно проверить наличие люфта вала. Если последний отсутствует, то проблема неисправности не в вале.

Снова-таки, небольшой поперечный люфт является допустимым (но не более одного миллиметра).

• 4. Следующий этап – снятие колес компрессора. Для выполнения этой работы пригодятся пассатижи. При демонтаже учитывайте, что компрессорный вал в большинстве случаев имеет левую резьбу.

Для демонтажа компрессорного колеса пригодится специальный съемник.

• 5. Далее демонтируются уплотнительные вкладыши (они расположены в углублениях ротора), а также упорный подшипник (крепится он на трех болтах, поэтому проблем со снятием не возникает).

• 6. Теперь можно снимать вкладыши с торцевой части – их крепление осуществляется с помощью стопорного кольца (при демонтаже иногда приходится повозиться).

Подшипники скольжения (со стороны компрессора) фиксируются с помощью стопорного кольца.

7. При выполнении работы по демонтажу необходимо (вне зависимости от поломки) хорошо промыть и почистить основные элементы – картридж, уплотнители, кольца и прочие комплектующие.

Устройство турбокомпрессора дизеля

При всей своей сложности, турбокомпрессор не отличается изобилием деталей – он имеет всего три основных части – турбинную, работающую на стороне выхлопных газов, компрессорную, отвечающую за наддув двигателя, а между ними находится подшипниковый узел (так называемый картридж), через который проходит вал ротора. Вал и турбинное колесо представляют собой одно целое, а компрессорное колесо крепится на валу. Также имеется система регулирования, которая в зависимости от конструкции ТК может быть расположена на турбинном или компрессорном корпусе. Это устройство отвечает за работу перепускного клапана агрегата. Картридж имеет уплотнения, препятствующие попаданию масла в корпуса. На этом перечень деталей ТК заканчивается.

При такой кажущейся простоте у технически грамотного владельца может возникнуть желание произвести ремонт самостоятельно. Тем более, что новая турбина стоит достаточно дорого (500 – 1000 у.е.), а после восстановления цена может достигать 450 у.е. Выходом может стать покупка турбокомпрессора б.у. , однако вряд ли кто даст на него гарантию. Также существует определенный дефицит квалифицированных специалистов по ремонту ТК – иногда приходится некоторое время ждать своей очереди. Тем не менее, решившегося на самостоятельный ремонт ожидают многочисленные «подводные камни», о которых он и не подозревал.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Без надувательства: почему ломаются турбины, и как их ремонтируют

Кратко об устройстве и работе

Все гениальное просто. Правда, это относится к самой идее – концепции, так сказать, турбокомпрессора. Многим инженерам не давала покоя расходуемая впустую энергия вылетающих из выпускного коллектора отработанных газов. Наконец один из них (Альфред Бюхи) все-таки создал конструкцию, в которой на одном валу были установлены два колеса с крыльчатками – компрессорное и турбинное. Поместив вал с колесами в корпус, он получил турбокомпрессор.

Так, на турбинное колесо попадали вылетающие через выпускной коллектор отработанные газы и раскручивали его, а вместе с ним и компрессорное колесо, благодаря которому атмосферный воздух под давлением подавался во впускной коллектор. Компрессорное и турбинное колеса имеют свои корпусы, называемые еще «улитками», вал на втулках помещен тоже в свой корпус, который называют «картриджем». В последний подводится моторное масло для смазки, а иногда и охлаждающая жидкость для дополнительного охлаждения. Сам вал, на котором установлены турбина и компрессор, чаще вращается на подшипниках скольжения – втулках из бронзы. Есть варианты и на подшипниках качения, но такие турбокомпрессоры имеют очень высокую стоимость.

Статьи / Практика Ремонт блока цилиндров: как это делается Блок цилиндров на первый взгляд может показаться деталью простой: чугунный корпус с цилиндрами — и только. Однако и здесь есть целый комплекс тонких нюансов: зеркало цилиндра, хон, плоскость… 22129 0 17 19.10.2016

Для контроля за частотой вращения турбины, а, следовательно, и давлением наддува установили перепускной клапан (wastegate), который при необходимости сбрасывает часть отработанных газов в обход турбины. Управляется этот клапан с помощью актуатора, который может быть вакуумным или с электрическим сервоприводом. На впуске же установлен байпасный клапан, призванный перенаправлять воздух обратно на вход компрессора в моменты закрытия дроссельной заслонки. Кстати, знаменитый «пщщщ» при переключении передач в фильме «Форсаж» – это работа заменителя байпаса – блоу-офф клапана (blow-off). Именно при его работе избыток воздуха столь эффектно отправляется в атмосферу.

Но никто и ничто не стоит на месте, а потому те, кому не нравилась грубая работа перепускного клапана, решили, что неплохо было бы управлять направлением потока отработанных газов. Так появились турбокомпрессоры с изменяемой геометрией. Внутри корпуса турбинного колеса установлены по кругу направляющие лопатки, которые при помощи специального механизма изменяют свое расположение, по-разному направляя поток отработанных газов на лопатки турбинного колеса. Тем самым регулируется частота вращения турбины в зависимости от нагрузки на двигатель.

В рамках этого материала мы не будем рассматривать ни сдвоенные, ни комбинированные системы наддува, так как на сегодня главное – понять, какие проблемы могут возникнуть, и как они решаются.

Что может поломаться

Так, например, при попадании посторонних предметов или пыли во впускной трубопровод могут разрушиться лопатки компрессорного колеса.

Что-либо подобное случается и с лопатками турбинного колеса, а вместе с ним и лопатками изменяемой геометрии, если таковые имеются.

Масляное голодание, неправильный подбор масла, перегрев, нарушение регламента замены моторного масла – все это приводит к износу рабочих поверхностей вала турбокомпрессора.

Износ может стать причиной заклинивания системы изменения геометрии турбины.

Возможны заклинивания актуаторов привода перепускного и байпасного клапанов, которые управляются ЭБУ двигателя.

Из-за чрезмерных перегрузок есть вероятность деформации вала турбины. Все перечисленное – только основные причины. Выявленное же в процессе ремонта может неприятно удивить, ведь турбина – это высоконагруженный агрегат, и причин выхода из строя может быть множество.

Как понять, что с турбокомпрессором проблемы

Базовых признаков только два – потеря тяги или такая тяга, которой не было раньше. При потере тяги сервисмен первым делом «грешит» на турбину, потому что она – одна из самых уязвимых единиц под капотом. Крутится порой до 150 000 об/мин, с одной стороны греется, с другой – охлаждается, а потому если тяга на авто куда-то начала пропадать, то подозрение в первую очередь падет на нее. Все остальное можно узнать только после снятия турбокомпрессора с автомобиля.

Статьи / Практика Цепной ГРМ: как он устроен и как менять цепь Издревле на Руси наличие цепи в приводе ГРМ считалось хорошим предзнаменованием. Разгадка тому проста: есть мнение, что цепь – это нечто вечное и не требующее обслуживания. Но как вы могли д… 27534 4 5 12.10.2016

Предварительно мастер просто обязан выполнить диагностику всех систем, чтобы убедиться в том, что ни один из датчиков не вышел из строя, и нет ни одного места, через которое воздух попадал бы во впускной коллектор в обход системы впуска.

Есть еще один момент – это шум турбины высокой частоты, почти писк, который зачастую говорит о слишком большом осевом или радиальном люфте вала турбокомпрессора. Двигатель при этом может тянуть, как и прежде, но время жизни турбины резко начинает стремиться к нулю.

А теперь о том, что касается тяги, нехарактерной для двигателя – то есть, если вы вдруг обнаружили, что больше нет турбоямы и чего-то подобного, и автомобиль «на подрыве» всегда. Такие признаки могут говорить о том, что перепускной клапан (wastegate) заклинило, отработанные газы не сбрасываются, и оттого турбина качает воздух по полной, повышая давление наддува. «Подрыв» – это хорошо, но он может закончиться прогоранием поршня или клапанов из-за перегрузки. Так что следите за «характером» своего автомобиля.

После снятия турбокомпрессора

Все, что описано выше, касается исключительно диагностики до снятия турбины с двигателя. Теперь же представим, что мастер провел диагностику и выдал неутешительный вердикт, что скорее всего проблемы связаны именно с турбокомпрессором. В этом случае механик демонтирует его и отправляет на участок дефектовки и ремонта.

Теперь начинается самое интересное. Первое, на что смотрит мастер, – это компрессорное и турбинное колеса и состояние корпуса турбинного колеса. По нагару и саже на впуске корпуса турбины мастер может приблизительно сориентировать, что является их причиной – может, «заливает» форсунка, или износились поршневые кольца, отчего в наддув гонит масло из картера двигателя. Осмотром же турбинного и компрессорного колес можно выявить чрезмерный износ оных, как в нашем случае.

В идеале каждая из лопаток должна проходить рядом с корпусом с минимальным зазором – слишком большой зазор означает потери. Далее мастер на ощупь проверяет люфт вала турбины.

Почему на ощупь? Да потому, что люфта практически не должно быть, причем ни радиального, ни осевого. Далее следует разборка. Ничего сложного в ней нет: болты и гайки долой – и вот уже «улитки» отдельно, картридж отдельно. Далее мы отвернули гайку крепления компрессорного колеса и сняли его, после чего вал извлекли из картриджа. Втулки – выпрессовали. Вот по сути и вся разборка. Турбинное колесо, к слову, образует с валом одну неразъемную деталь.

Все элементы корпуса турбокомпрессора отправляются на пескоструйную очистку.

Рабочие элементы отправляются на обмер – там, в частности, измеряется диаметр вала в местах установки втулок. При необходимости заменяется компрессорное колесо. Если с валом или с турбинным колесом все плохо, то поможет только замена. Помимо этого, при проверке подают разрежение и проверяют работу актуаторов. Если же актуатор электрический, его проверяют с помощью соответствующих диагностических приборов.

Ремонт турбины

Если поверхности вала изношены в пределах допустимого, то их шлифуют, если вне пределов – заменяют. После шлифовки снова измеряют наружный диаметр и вытачивают под него втулки.

Затем вал отправляют на проверку его биения – и никакого диссонанса или нарушения технологии здесь нет. Дело в том, что вал можно условно разделить на две части – рабочую, на которую установлены втулки, и часть, на которую установлено компрессорное колесо. Последняя не может быть отшлифована из-за того, что компрессорные колеса, как запчасти, поставляются только в номинальных размерах. Шлифовка вала пусть и на малую долю, но изменит его диаметр. А изменение зазора между валом и колесом недопустимо. Потому мастер ставит вал на специальный стенд с индикатором часового типа и, вращая его, определяет точки деформации.

Затем с помощью специальных инструментов и молотка правит его. Правит до тех пор, пока не добьется почти идеальных результатов по биению.

После правки вал отправляется на балансировку. Процесс этот сам по себе интересный. На специальный стенд ставят вал, на него накидывают приводной ремень, который и прижимает вал к опорам. На турбинное колесо наносится метка, а напротив него ставится лазерный датчик частоты вращения. После включения приводного электромотора вал раскручивается до определенных оборотов, чтобы откалибровать стенд. Затем мастер прилепляет небольшой кусок пластилина напротив метки турбинного колеса и снова включает стенд. Потом лепит приблизительно такой же кусок пластилина с обратной стороны турбинного колеса, но напротив первого куска.

После этого мастер включает стенд, доводит обороты до требуемых и выключает. По итогам процедуры на экране дисплея стенда выводятся приблизительные точки дисбаланса вала с весом материала, который необходимо удалить для балансировки.

Глядя на эти точки, мастер немного стачивает поверхность гайки турбинного колеса.

Затем вал снова отправляется на стенд – и весь процесс повторяется по кругу, пока не будут достигнуты требуемые показатели.

После удачной балансировки мы ставим на вал уже подготовленные втулки и собираем то, что называют картриджем – корпус вала.

Турбину почти полностью собирают – лишь без установки «улитки» компрессора.

В таком виде ее устанавливают на стенд для окончательной проверки перед сборкой.

Гайку крепления компрессорного колеса предварительно намагничивают специальным магнитом. Делают это с целью снятия показаний работы вала – его частоты вращения и биения. Установка на стенд подразумевает подключение подачи масла и холодного сжатого воздуха. На стенде мастер раскручивает турбину до частоты немного выше рабочей, проверяя основные показатели работы.

Убедившись, что все в порядке, устанавливают корпус компрессора и актуатор. Далее подсоединяют к актуатору вакуумный шланг, а на его шток устанавливают электронный индикатор, который является частью специального оборудования для регулировки начала открытия и хода штока.

В память стенда внесена база данных по турбокомпрессорам – мастеру достаточно внести номер турбины в эту базу (номер нанесен на корпусе каждой турбины) и запустить процесс диагностики.

Стенд подведет определенное разрежение к актуатору, а индикатор считает ход штока. Если что-то окажется не в порядке, мастер отрегулирует длину штока. На этом ремонт турбины можно считать оконченным.

Перед установкой турбокомпрессора на двигатель, особенно если сам ДВС «капиталился», многие рекомендуют промыть систему смазки промывочным или просто недорогим маслом. Рекомендуется сделать это как минимум четыре раза и только после этого ставить турбокомпрессор. Если не учесть этого, то следующий ремонт турбины потребуется раньше, чем предполагалось.

В заключение

Вал турбины очень чувствителен к качеству моторного масла, и продукты износа двигателя могут сделать свою коварную работу. Потому, когда дело касается ремонта турбокомпрессора, не стоит дешевить. В целом даже самый сложный ремонт всегда будет приблизительно в два раза дешевле самой дешевой, но новой турбины. Если усреднить цены, то ремонт может стоить около 250 долларов, а новая турбина в сборе – приблизительно 500 долларов. Ну а чтобы подольше не заезжать в сервис за столь дорогостоящим ремонтом, следите за своим автомобилем и качеством используемого моторного масла, а также не ленитесь читать рекомендации по правильной эксплуатации автомобилей в зимний период.

Особая благодарность в подготовке материала организации «РемТурбоСервис» (+38 057-762-98-26, Харьков; +7 917-540-61-20, Белгород; +7 495-255-46-96, Москва)

Опрос

А вам приходилось сталкиваться с поломкой турбокомпрессора?

Ваш голос

Всего голосов:

Ремонт турбокомпрессора своими руками — причины неисправностей и инструкция

Всего лет десять назад турбокомпрессор автомобильный перешел из разряда особого шика присущего только избранным машинам в разряд необходимой детали для каждого автомобиля. Он служит для повышения мощности двигателя и помогает уменьшить расход топлива. Эти параметры становятся все более востребованными при выборе автомобиля. Поэтому сегодня каждому водителю необходимо знать устройство турбокомпрессора и уметь понять, в чем заключаются его неисправности, чтобы вовремя сориентироваться и диагностировать поломку своей машины. Кроме устройства турбокомпрессора, следует и знать особенности вашей модели авто, для этого следует прочитать инструкцию по ремонту и эксплуатации вашего автомобиля, к примеру инструкции по ремонту ГАЗ 3110 и Шевроле Ланос.

Устройство турбокомпрессора.

• Турбина с крыльчаткой.
• Воздушный центробежный насос.
• Компрессор.
• Жесткая ось, которая их связывает.
• Подшипники, кольца, клапаны, уплотнения и другие мелкие детали.

Не всегда эти неисправности относятся к проблемам турбокомпрессора, иногда это может быть что то другое, например нужно произвести ремонт глушителя своими руками.

Отработанные газы вырываются из двигателя и попадают на крыльчатку турбины. Она превращает их энергию из кинетической в механическую, а насос через воздушный фильтр подает свежий воздух в компрессор, который сжимает его и отправляет в двигатель. Весь этот процесс помогает увеличить мощность двигателя на 20-50%, повышая эффективность и скорость сжигания топлива.

Какие бывают неисправности турбокомпрессора и как их распознать?

1. Ваш двигатель внезапно как-будто утратил мощность.
2. Из выхлопной трубы вырывается дым черного или темно-синего цвета.
3. Увеличился расход масла.
4. Изменился звук работы мотора и турбокомпрессора.

Все это свидетельствует о том, что пора убедиться имеется ли у вас в наличии ремкомплект турбокомпрессора и проверить исправность не только турбокомпрессора, но и, в первую очередь, мотора автомобиля и всех его навесных агрегатов. Не пренебрегайте этим советом, потому что качественно обслуживаемый и нормально работающий двигатель обеспечивает безотказную работу турбокомпрессора на протяжении долгих лет.

Можно ли отремонтировать турбокомпрессор своими руками , какое оборудование и навыки для этого нужны?

Сразу скажем, что ни один специалист не посоветует разбирать и ремонтировать турбокомпрессор самому. Причины этого приводятся веские и достаточно будет назвать хоть одну из них. Например, малейшая песчинка при попадании в агрегат способна вывести его из строя. Но есть и другое мнение — если кто-то это делает, то смогу и я! Если вы решили разобрать и отремонтировать турбокомпрессор своими силами, приготовьте минимальный ремкомплект турбокомпрессора: вкладыши нескольких размеров, полный набор всевозможных сальников, кольца, шайбы, винты, шурупы и запасные вкладыши. Будьте предельно аккуратны и помните, что разобрать что-либо легче, чем собрать. Отмечайте по возможности все места креплений деталей и их положение относительно друг друга.

Итак, начинаем ремонт турбокомпрессоров в условиях собственной мастерской.

1. Снимаем турбину и освобождаем ее от всех винтов. Болты крепления улиток также открутим.
2. Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
3. Вал, на котором крепятся компрессор и турбина можно пытаться отшлифовать. Потом надо будет заменить подшипники другими, которые подойдут по размеру.
4. Чтобы снять колесо компрессора, понадобятся кусачки с раздвижными губами. И надо обязательно учитывать, что на компрессорном валу левая резьба!
5. Проверить допустимый ли люфт вала в условиях обычной мастерской очень сложно. Но тут мы идем на риск, уповая на удачу и возможность позже обратиться все-таки в мастерскую.
6. Воспользовавшись универсальным съемником, пытаемся снять с вала компрессорное колесо.
7. Втулки вала очень часто бывают причиной люфта.
8. Очищаем и промываем специальными средствами все детали. При сборке некоторые узлы и детали принудительно смазываем маслом, которое используется при работе автомобиля. Перечень таких деталей различен в каждом конкретном случае.
9. Не забыть поздравить себя самого после того, как удалось собрать турбокомпрессор! А если он еще и работает, вам пора подумать о смене профессии. На станции техобслуживания хорошая зарплата…

Прежде чем решаться разобрать и собрать турбокомпрессор далеко не в идеальных условиях, не имея опыта подобной работы, взвесьте еще раз самым тщательным образом все за и против.

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности. Советуем по

Ремонт турбокомпрессора своими руками

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
