Характеристики

Третий по стойкости к российским условиям 6-литровый мотор обладает V-образной конфигурацией, восемью цилиндрами, диаметром рабочей камеры вытеснения 100 миллиметров, 95-миллиметровым поршневым ходом и двумя клапанами. Двигатель работает на номинальной мощности в 150 лошадиных сил, совершает 3200 оборотов за минуту и имеет двухкамерную топливную подачу. В моторе работает жидкостная охлаждающая система. Данный агрегат был уменьшен в объеме до 6-ти литров, что помогло снизить топливный расход. В нем встал двухкамерный тип карбюраторной системы со специальным ограничителем оборотов. Стоит указать, что у модели мотора ЗИЛ 130 есть модификации. На первые советские машины ставили классические карбюраторные моторы с V-образными рабочими камерами вытеснения. В подобной системе двигатель достигал в объеме 5200 сантиметров в кубе. Спустя некоторое время разработчики убедились, что техника не развивает нужного потенциала. Из-за этого была изготовлена V-образная модель на 8 цилиндров. Благодаря увеличению количества последних деталей удалось увеличить мощность силового агрегата до 150 лошадиных сил. Такой потенциал не развивал ни мотор 357 марки, ни агрегат 131 марки. Впоследствии конструкторами был создан вариант, который давал водителю разгоняться до 90 км/ч благодаря четырехтактному циклу совершаемой работы и верхнему клапанному расположению.

Модификации

На базовом 157-м ЗИЛе было выпущено более 10 вариантов под индексами:

• В — седельный тягач;
• К — улучшенная в 1961 г. базовая версия;
• КВ — седельный тягач, разработанный в 1961 г.;
• Г — вариант с применением экранированного электрооборудования для защиты от радиопомех и средств радиолокационного обнаружения;
• КГ — модификация 1961 г. с применением экранированного электрооборудования на базе варианта К;
• КД — вариант от уральского завода, который получил улучшенный карбюратор, появился в 1978 г.;
• КДВ — седельный тягач 1978 г.;
• Е — специальная версия, оснащенная 2 топливными баками по 150 л;
• Э — транспорт для поставки в страны Варшавского договора;
• Ю — автомобиль с доработанной системой охлаждения и радиатором большего объема для эксплуатации в тропическом климате.

ЗИЛ-157 КДМ — это опытный бортовой грузовой автомобиль 1984 г. с двигателем и трансмиссией ЗИЛ-157КД, кабиной от ЗИЛ-130 и ЗИЛ-131, рамой и платформой от ЗИЛ-131. Но опытные образцы не ограничиваются только ЗИЛ-157КДМ, например, в 1962 году был изготовлен ЗИЛ-157КВ1 — седельный тягач для работы с полуприцепами.

Блок цилиндров

Блок рабочих камер вытеснения выполнен из чугуна. В нем представлены вставные гильзы шириной 7,5 миллиметров. Уплотнение верха гильз осуществляется с помощью зажима бурта элемента у блока и его головки через асбостальную прокладку. Внизу уплотнение осуществляется с помощью двух резиновых колец. С 1970-го года на моторах, чтобы предупредить образование трещин, у средних цилиндровых блоков на перетяжке болтов крепления головок в отверстия были введены цековки и увеличены болты в длину. В блоках, которые не имеют цековок в резьбе, использованы короткие с удлиненными болтами. Головка камер выполняется из алюминия, в нее вставлены седла и направляющие клапанов. У блока и головок находятся асбостальные типы прокладок. Каждая блочная головка прикрепляется к цилиндровым деталям с помощью 17 болтов. Порядок работы цилиндров ЗИЛ 130 выглядит следующим образом: 1,5,4,2,6,3,7,8. При этом нумерация их представлена в следующем виде: правые рабочие камеры вытеснения обозначаются цифрами 1, 2, 3 и 4, а левые — 5, 6, 7 и 8. Распределительный вал установлен в блоке. Силовой агрегат с таким расположением блоков ставится на ЗИЛ-130, 131, 375 и 508.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

Принцип работы

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями. Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата. Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом. Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом. Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Рассмотрим детали кривошипно-шатунного механизма.

Коленчатый вал вместе с шатунно-поршневыми группами движется, а блок цилиндров с головками является неподвижными корпусными деталями. Блок цилиндров усилен перегородками стенками рубашек охлаждения и поперечными арками, поэтому корпус блока является монолитным жестким и прочным.

В отверстии верхней части блока устанавливаются мокрые гильзы цилиндров. Сверху гильзы уплотняются зажимом бурта между головками цилиндров и блоком, а в низу двумя резиновыми кольцами. Для повышения износостойкости в гильзы запрессовываются кольцевые вставки из антикоррозионного чугуна.

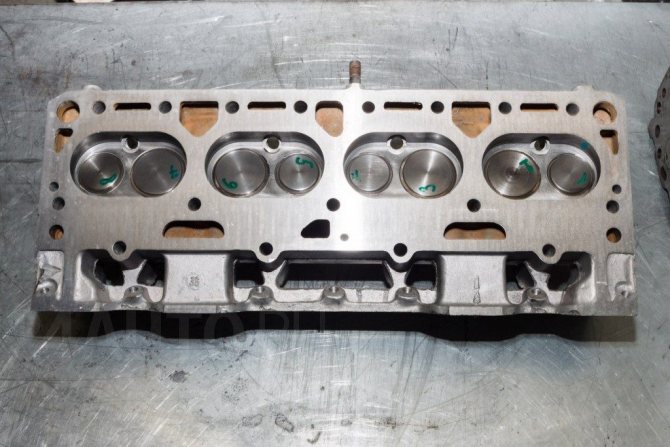

Головка блока ЗИЛ-130

Головка блока ЗИЛ-130

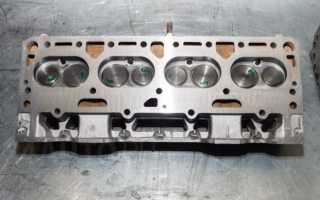

Головка блока

Каждая головка цилиндров представляет собой сложную отливку из алюминиевого сплава. Головка имеет боковые стенки с рубашками охлаждения и нижнюю плиту. С одной стороны в головке сделаны впускные каналы, а с другой выпускные. В нижнюю плиту запрессованы седла а сверху направляющие втулки клапанов. Надежность плотного соединения головки цилиндров с блоком достигается прокладкой из асбесто стального полотна.

Поршни

Поршни изготавливаются из специального алюминиевого сплава. При работе поршень испытывает большие механические нагрузки и значительные нагревы поэтому головка плоского днища поршня массивная. Из внутренней стороны усилена ребрами соединяющими ее с бобышками.

Юбка поршня является направляющей. Поршень имеет канавки для установки в них поршневых колец. В трех верхних канавках устанавливаются упругие чугунные компрессионные кольца. Поршень соединяется с шатуном поршневым пальцем.

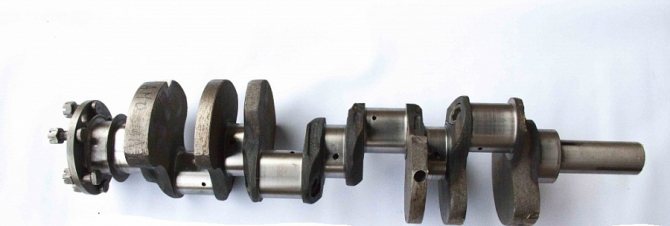

Колен вал ЗИЛ-130

Колен вал ЗИЛ-130

Колен вал

Особенность конструкции колен вала, что на каждой шейке его кривошипа располагаются по 2 шатуна. Колен вал стальной полно опорный. Его 5 коренных шеек распределены равномерно после каждого кривошипа.Коренные шейки вала увеличены по диаметру но незначительны по длине, а шатунные наоборот. Коренные шейки вала как и шатунные вращаются в подшипниках с тонкостенными трехслойными вкладышами состоящими из 2 взаимозаменяемых полуколец.

Во время работы двигателя, поршни совершают поступательно-возвратное, прямолинейное движение, а шатуны кривошипа превращают это движение во вращательное, при этом масса кривошипов вместе с нижними головками шатунов создают на валу центробежные силы, которые неравномерно нагружают коренные подшипники, картер двигателя и вызывают вибрацию, поэтому колен вал изготовлен с шестью противовесами.

Эти противовесы и уравновешивают центробежную силу кривошипа и шатунов. В коренных шейках колен вала просверлены канавки, для смазки шатунных подшипников. Каналы проходят через щеки кривошипов к шатунным шейкам, а в шейках сделаны полости для грязеуловителя.

От осевого перемещения в блоке колен вал удерживается 2 стальными упорными шайбами расположенными с обеих сторон первого коренного подшипника. На переднем конце вала устанавливается распорно — упорная шайба, шестерня колен вала, маслоотражатель, храповик, и шкив ременной передачи.

Задний конец вала имеет маслоотражательный гребень и маслосгонную резьбу. Уплотнение конца вала обеспечивается сальником. На фланце колен вала устанавливается маховик с зубчатым венцом для пуска двигателя от стартера. Маховик крепится к фланцу шестью болтами.

Поддон

Картер двигателя закрывается поддоном. Он становится резервуаром для масла и предохраняет детали от загрязнения. Между картером и поддоном ставится пробковая прокладка. Распределительный механизм двигателя ЗИЛ-130 клапанного типа. Клапаны впуска и выпуска каждого цилиндра находятся непосредственно над полостью цилиндров.

Тарелки клапанов пружинами прижимаются к своим седлам. Распредвал соединен шестерней с коленчатым валом и работает с ним синхронно. Кулачки вала через толкатели и штанги передают движение к коромыслам. Коромысла поворачиваясь на оси преодолевают усилие пружин и опускают клапан открывая отверстия в цилиндры.

Одновременно под действием пружины толкатели прижимаются к кулачку вала и обеспечивают необходимую продолжительность открытия клапана, так работает этот механизм.

Двигатель ЗИЛ-130

Двигатель ЗИЛ-130

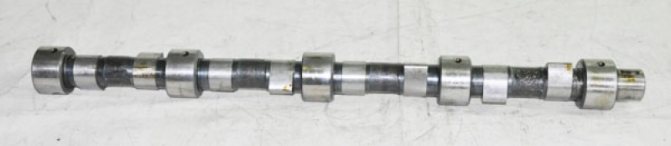

Распредвал ЗИЛ-130

Система смазки двигателя

Система охлаждения двигателя

Распредвал

Распредвал двигателя стальной. Для управления клапанами на валу имеется 16 кулачков.Так же находится эксцентрик топливного насоса, насос для шестерни, шестерня привода распределителя зажигания и масленого насоса. Вал имеет 5 опорных шеек, которые вращаются в подшипниках состоящих из втулок покрытых биметаллическим сплавом.

От осевого перемещения вал удерживается стопорным фланцем, а зазор между ступицей шестерни и торцом опорной шейки вала фиксируется распорным кольцом, толщина которого несколько больше упорного фланца. Распредвал приводится в движение от коленчатого вала, через пару шестерен.

Шестерни закрываются крышкой. Синхронная работа 2 валов достигается правильным соединением по меткам. Толкатели представляют собой пустотелые стальные стаканы. Штанги состоят из стальных трубок с запрессованными по концам закаленными наконечниками.

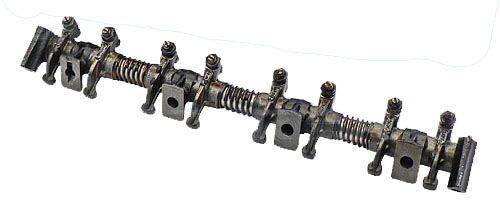

Коромысла в сборе

Коромысло ЗИЛ-130

Механизм газораспределения

Коромысло

На осях головки блока установлено 8 стальных коромысел. Ось коромысел закреплена на 4 стойках. Коромысло является неравноплечим рычагом, его короткое плечо находится под штангой, а длинное над стержнем клапана, что способствует большему открытию.

Короткое плечо коромысла имеет винт с контр гайкой. Стержни клапанов работают в направляющих втулках. Они обеспечивают посадку клапанов на седла без перекосов. Седла клапанов вставные. Пружины способствуют посадке клапанов на седла.

Нижний конец пружины упирается в упорную шайбу, а верхний, в тарелку, которая удерживается на стержне клапана 2 сухарями. Моменты открытия клапанов по отношению к мертвым точкам называется фазой газораспределения, которая выражается в градусах поворота колен вала.

Клапан ЗИЛ-130

Клапан ЗИЛ-130

Клапана

Впускной клапан начинает открываться до прихода поршня в ВМТ за 21 градус поворота кривошипа колен вала. Это необходимо для большего открытия клапана и лучшего заполнения цилиндров смесью. Закрывается впускной клапан после прохода поршня в ВМТ на 75 градусов поворота кривошипа вала.

Выпускной клапан открыт до прихода поршня в ВМТ за 57 градусов поворота кривошипа вала. Закрывается выпускной после прохода поршня в ВМТ на 39 градусов поворота кривошипа. Этим достигается лучшая очистка камеры сгорания. Период одновременного открытия клапанов возле ВМТ называется перекрытием.

Порядок работы цилиндров

На двигателе ЗИЛ-130 нумерация цилиндров идет так 12345678 с правого левого ряда, причем очередность работы цилиндров следующая 15426378. К раме двигатель крепится на 3 точках. Передней точкой является крепление передней крышки распределителя шестерен.

Лапы упираются на поперечину рамы двумя задними опорами служат лапы картера сцепления закрепляемые на 2 кронштейнах рамы. Каждая точка крепления эластична с резиновыми подушками. Сложный агрегат двигатель ЗИЛ-130 удобен в обслуживании, надежен и долговечен в эксплуатации.

СМОТРИТЕ ВИДЕО

Источник

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

• Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.
• Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.
• Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.
• Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.
• Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.
• Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону. Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше.
[~DETAIL_TEXT] =>

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Ремонт транспортных средств со значительным пробегом

Проблемы двигателя ГАЗ 53, эксплуатируемого продолжительное время, обусловлены несоблюдением графика проведения технического осмотра. В результате зазоры постепенно увеличиваются, снижая ходовые качества «железного коня». Даже если направляющие втулки клапанов ГАЗ физические не изнашиваются, позволяя быстро завести машину, водитель все равно отметит повышенный расход топлива.

Устранить проблему можно во время регулировки клапанов, проводимой указанным выше способом. При этом понадобится внести отдельные корректировки. Первое различие связано с порядком настройки элементов двигателя. Как только поршень I цилиндра занимает свое место, водитель продолжает его вращать до момента, пока указанная на шкиве метка не совпадет с меткой на ВМТ.

Чертеж установки коленчатого вала на метку ВМТ

После этого настраиваются впускные клапаны первого, третьего, седьмого и восьмого цилиндров. Правильность контролируется при помощи визуального осмотра. Если все верно, то потом осуществляется настройка выпускных элементов цилиндров №1, 2, 4, 5. К следующему этапу работы можно перейти только после того, как коленчатый вал будет повернут на 360°.

Водители без значительного опыта в ремонте двигателя автомобилей ГАЗ справятся с этой процедурой за 60 минут. Главное, на каждом этапе проводить визуальный контроль. В противном случае двигатель ожидают плачевные последствия.

Источник

Характеристики

Третий по стойкости к российским условиям 6-литровый мотор обладает V-образной конфигурацией, восемью цилиндрами, диаметром рабочей камеры вытеснения 100 миллиметров, 95-миллиметровым поршневым ходом и двумя клапанами. Двигатель работает на номинальной мощности в 150 лошадиных сил, совершает 3200 оборотов за минуту и имеет двухкамерную топливную подачу. В моторе работает жидкостная охлаждающая система.

Данный агрегат был уменьшен в объеме до 6-ти литров, что помогло снизить топливный расход. В нем встал двухкамерный тип карбюраторной системы со специальным ограничителем оборотов. Стоит указать, что у модели мотора ЗИЛ 130 есть модификации.

На первые советские машины ставили классические карбюраторные моторы с V-образными рабочими камерами вытеснения. В подобной системе двигатель достигал в объеме 5200 сантиметров в кубе. Спустя некоторое время разработчики убедились, что техника не развивает нужного потенциала. Из-за этого была изготовлена V-образная модель на 8 цилиндров. Благодаря увеличению количества последних деталей удалось увеличить мощность силового агрегата до 150 лошадиных сил. Такой потенциал не развивал ни мотор 357 марки, ни агрегат 131 марки. Впоследствии конструкторами был создан вариант, который давал водителю разгоняться до 90 км/ч благодаря четырехтактному циклу совершаемой работы и верхнему клапанному расположению.

Смотрите также

• Предрейсовый осмотр автомобиля механиком
• Заправочные объемы газель бизнес умз 4216
• Как зарегистрироваться в госуслугах для получения водительских прав
• Можно ли красный антифриз мешать с зеленым
• Как узнать об аресте автомобиля по гос номеру
• Тарировка дтв из дтож
• Руководство по эксплуатации лансер 9 митсубиси
• Холодная сварка фото
• Как правильно нанести жидкое стекло на автомобиль
• Как правильно затянуть головку блока цилиндров ваз 2109
• Мировой рекорд скорости на автомобиле

Блок цилиндров

Блок рабочих камер вытеснения выполнен из чугуна. В нем представлены вставные гильзы шириной 7,5 миллиметров. Уплотнение верха гильз осуществляется с помощью зажима бурта элемента у блока и его головки через асбостальную прокладку. Внизу уплотнение осуществляется с помощью двух резиновых колец.

С 1970-го года на моторах, чтобы предупредить образование трещин, у средних цилиндровых блоков на перетяжке болтов крепления головок в отверстия были введены цековки и увеличены болты в длину. В блоках, которые не имеют цековок в резьбе, использованы короткие с удлиненными болтами.

Головка камер выполняется из алюминия, в нее вставлены седла и направляющие клапанов. У блока и головок находятся асбостальные типы прокладок. Каждая блочная головка прикрепляется к цилиндровым деталям с помощью 17 болтов. Порядок работы цилиндров ЗИЛ 130 выглядит следующим образом: 1,5,4,2,6,3,7,8. При этом нумерация их представлена в следующем виде: правые рабочие камеры вытеснения обозначаются цифрами 1, 2, 3 и 4, а левые — 5, 6, 7 и 8. Распределительный вал установлен в блоке. Силовой агрегат с таким расположением блоков ставится на ЗИЛ-130, 131, 375 и 508.

Коленчатый вал

Коленчатый вал ЗИЛ 130 стальной (сталь 45),кованный, четырехколенный, пятиопорный. Шатунные и коренные шейки закалены. Коленчатый вал выполнен по крестообразной схеме для лучшего уравновешивания двигателя.

Вес колевала ЗИЛ 130 – 53,75 кг, с маховиком – 77,917 кг, со сцеплением и шкивом – 102,62 кг.

Принцип работы

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями.

Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата.

Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом.

Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом.

Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Двигатель ЗИЛ-130 и его устройство

Завод имени Лихачева выпускает грузовой автомобиль ЗИЛ-130 и на его базе разные модификации. Автомобиль оборудуется многоцилиндровым карбюраторным двигателем ЗИЛ-130 мощностью 150 л/с, обеспечивает движение автомобиля со скоростью 90 км/ч. О конструктивных особенностях двигателя расскажу я.

В двигателе 8 цилиндров расположенные V образно в 2 ряда под углом 90 градусов, уменьшают его длину и дают возможность удобно и доступно разместить на двигателе его внешнее оборудование. С правой стороны на двигателе установлен масленый насос и генератор. С левой стороны бачек, насос гидроусилителя руля, маслоуказатель и стартер.

В развале между цилиндрами расположен карбюратор, топливный насос, воздушный фильтр, фильтр очистки масла, прерыватель распределитель и впускной трубопровод. Спереди двигатель оснащен водяным насосом, воздушным компрессором, воздушным фильтром, шкивами клиноременной передачи и вентилятором. Основой двигателя является кривошипно-шатунный механизм. Он состоит из колен вала, кривошипа, которого при помощи шатунов соединены с поршнями цилиндров.

Распределительный механизм ЗИЛ-130

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто.

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Особенности регулировки

Регулировка зажигания ЗИЛ 130 требуется при неправильной работе системы, появлении перебоя в образовании искры или ее полном отсутствии. В таких случаях наблюдается затрудненный запуск двигателя, то есть выполнить процедуру не удается с первой попытки. В некоторых ситуациях завести мотор вовсе не удается. Порядок действий в общем случае включает следующие процедуры:

• Прогреть мотор, выехать на ровное дорожное покрытие, после чего на скорости 30 км/ч резко нажать на газ до упора и удерживать педаль, пока автомобиль не разгонится до 60. Параллельно необходимо слушать, как работает ДВС.
• Если обнаруживается усиленная детонация, требуется вращать гайки октан-корректора, придерживаясь установленного режима работы, пока указатель верхней пластины не окажется на минусовой отметке: она обозначает уменьшение опережения.
• Если детонации нет, октан-корректор настраивают так, чтобы стрелка оказалась на плюсовой отметке, что соответствует увеличению опережения.

Нормальная установка зажигания позволяет обнаружить легкую детонацию, которая полностью пропадает, когда ЗИЛ 130 набирает скорость до 40 км/ч (плюс-минус 5 км).

Регулировка стартера

Модель ЗИЛ 130 комплектуется стартерным механизмом СТ130, оснащенным электромагнитным реле для обеспечения сцепления его шестерни с зубчатым венцом маховика мотора. Регулировать работу стартера требуется не только при появлении проблем с его работой: это обязательная процедура, проводящаяся в рамках второго планового ТО.

Перед тем как отрегулировать зажигание на автомобиле ЗИЛ, важно проверить исправность стартера и то, как работает электроцепь между ним и аккумулятором. Если диагностика выявляет окисление контактов, загрязнение клемм или другие дефекты, это говорит о снижении напряжения и уменьшении мощности стартерного механизма. В результате с запуском двигателя начинаются проблемы, усилия не хватает для того, чтобы завести силовой агрегат.
