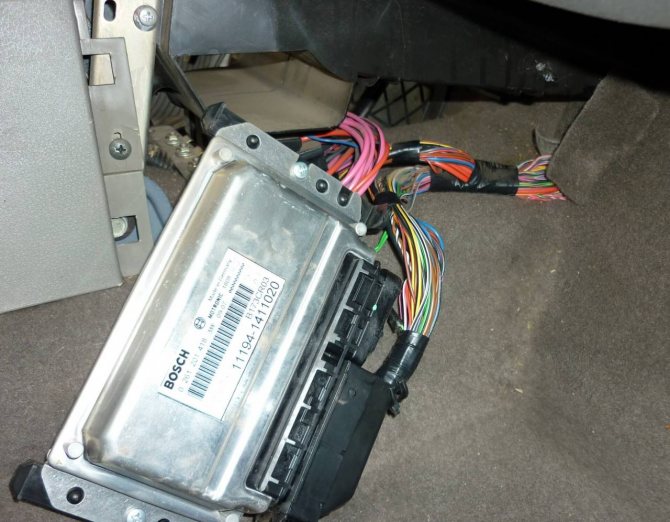

Лада Калина выходит с конвейера ВАЗ со встроенным центральным электронным блоком управления, с инжекторным двигателем. Все проблемы которые возникают в электрических и электронных системах фиксирует блок управления, сохраняет их в памяти, и выдает в виде цифрового кода.

Часть ошибок выводится на экран комбинированных приборов, а более углубленный поиск ошибок и их расшифровка производится внешними устройствами, типа сканеров или с помощью компьютерной диагностики. Сторонние устройства подключаются через диагностический разъем. Коды неисправностей на 8 клапанном автомобиле идентичны 16-клапанному, с некоторым дополнением.

Самодиагностика

Прежде чем обратиться в автосервис, можно самостоятельно определить в каком из узлов или на какой из магистралей возникла неисправность. Это можно сделать с помощью самодиагностики, когда ошибки возникающие в электронном блоке управления выводятся на панель управления. Может быть ее можно устранить самостоятельно или хотя бы понимать, с чем вы столкнулись, и чего ожидать при обращении к специалистам.

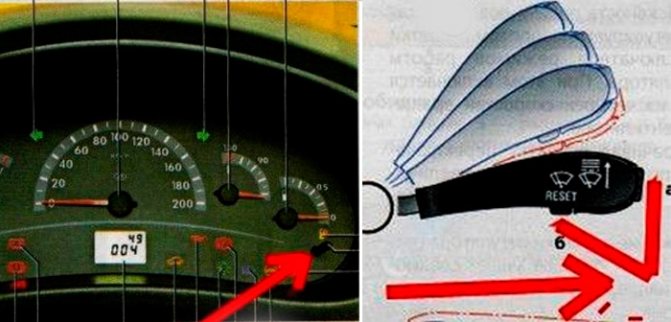

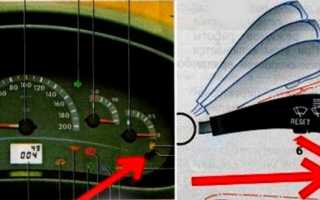

Это несложная процедура. Достаточно сбросить приборные данные суточного пробега, удерживая кнопку Reset, включить зажигание. Приборы переключатся на тестовый режим, в процессе которого загорятся контрольные лампы, подсветка, а стрелки устройств будут двигаться по шкалам вперед-назад. На подрулевом рычаге, справа, переключаются пункты меню, в котором есть режим самодиагностики приборов. На экране появится информация о версии программного обеспечения и цифровые коды ошибок, сохранившиеся в памяти блока управления.

Для расшифровки ошибок имеются таблицы. Выход из режима самодиагностики происходит в течении последующих 30 секунд, во время которых не нужно совершать никаких манипуляций.

Диагностика (чтение ошибок) ВАЗ-2112 при помощи стандартной панели приборов (ВАЗ 2110, 2111, 2112)

Как сбросить ошибки?

Чтобы удалить информацию о кодах неполадок, требуется перейти в сервисный режим приборной панели. Для этого зажимается кнопка сброса суточного пробега. После попадания в меню кодов она кликается еще раз и удерживается на протяжении трех секунд. Затем вся информация о неполадках будет удалена из памяти. Когда это произойдет, на дисплее отобразится надпись «——».

Если к диагностическому разъему подключен компьютер, то коды ошибок Калины можно очистить с помощью программы.

Расшифровка кодов ошибок при самодиагностике

Код ошибки	Расшифровка ошибки
2	Бортовой компьютер указывает на напряжение в сети выше допустимого. Требуется проверка цепи питания и запуска стартера, провести проверку аккумулятора и соединений генератора.
3	Сбой датчика определения уровня топлива, установленный в бензобаке. Причины: истончение дорожки контактной группы от трения бегунка, обрыв цепи, неисправен поплавок внутри бака.
4	Некорректные данные выдаются с датчика ОЖ. Источники неисправности: оксидация контактов разъема, разряжен аккумулятор, повреждена цепь питания.
5	Показания температуры наружного воздуха, полученные с сенсорного устройства, не соответствуют реальным значениям. Источники неполадок: попадание воды или грязи на сенсор, неисправно устройство управления электроникой, плохой контакт.
6	Зафиксирован перегрев двигателя. Источники проблемы: термостат или датчик пришли в негодность , засорение радиатора или магистрали охлаждения, нарушена герметичность охлаждающей системы, дефект в вентиляторе.
7	В системе смазки агрегата недостаточный уровень давления масла. Неисправности: из-под резиновой прокладки фильтра подтекает масло, пробой масляного картера двигателя, ненадежное крепление колодки к сенсору давления масла, повреждена проводка датчика, вышел из строя масляный насос, изношены вкладыши коленчатого вала двигателя.
8	Сигнал о неработоспособности тормозной системы или утечки тормозной жидкости. Причины: недостаточный уровень тормозной жидкости в бачке, износ тормозных колодок, дисков, барабанов.
9	Сигнал о низком заряде аккумулятора. Проверить уровень электролита, зарядить АБ.
Е	ошибка в пакете данных, заложенной в чип энергозависимой памяти. Причина: износ ячеек EEPROM.

Как выбрать сервис для проведения диагностики и сброса кодов ошибок

На сегодняшний день в сети много данных о том, как проводить диагностику машин, ремонт и т. д. Соответственно, появились отдельные специалисты и множество частных СТО, которые предлагают провести диагностику машины по кодам ЭБУ. Отметим, что практически 70% не обладают сертификатом от производителя, который бы подтверждал их квалификацию и позволял производить такие работы. Поэтому после посещения таких заведений есть большой риск попросту испортить бортовой компьютер.

Если вы не желаете попадать в такую ситуацию, нужно на месте требовать все нужные документы

Помимо этого, важно, чтобы имелся специальный стенд, а не только ноутбук с программой, ведь только на нем можно считать с датчиков всю нужную информацию и получить общую картину состояния машины

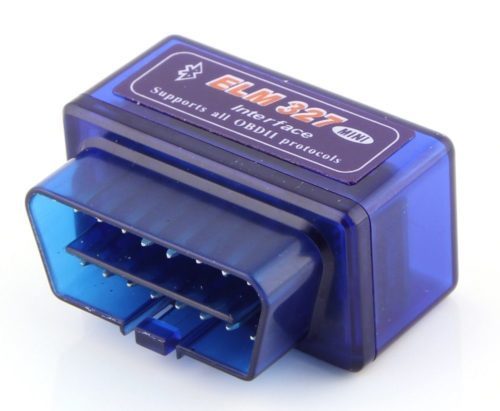

Диагностика с помощью сторонних устройств

Для более детальной проверки работоспособности автомобиля применяются сканеры и компьютеры. Они подключаются к диагностическому электрическому соединителю (разъему) расположенному на штатной панели. Неисправности выдаются в виде стандартного набора буквенно-цифровых кодов, состоящего из одной буквы м четырех цифровых обозначений. Буква указывает на определенные узлы, в которых произошла неисправность.

B — фиксирует неполадки электроники внутри салона;

C — указывает на возникшие дефекты в устройстве ходовой части;

P- ошибки в модуле управления двигателем или в трансмиссии;

U — потеря взаимосвязи между электронными модулями.

После буквенного обозначения следуют четыре знака:

• первый знак, указывает на стандартный код установленный инженерами автомобильной Ассоциацией;
• второй знак фиксирует персональные коды устанавливаемые производителями;
• третий знак указывает в какой системе произошла неисправность:

1-2 — в топливной и воздушной системе;

1. в системе воспламенения;
2. во вторичной системе ограничения выбросов;
3. в органах управления скоростным режимом или при отключенной нагрузке (ХХ);
4. бортовая компьютерная система и проводка;

7-8- ошибки в работе коробки передач;

9,0 -резерв;

• четвертый и пятый символ рассматриваются совместно, для более точного нахождения точки неисправности.

Как устранить ошибку p0140?

Это довольно специфическая проблема и не должно быть слишком трудно диагностировать. Сначала запустите двигатель и разогрейте. Используя инструмент развертки, наблюдайте Банк 1, sensor2, напряжение тока датчика o2. Нормально напряжение тока должно переключить медленно над и ниже. 45 вольт. Если это так, проблема, скорее всего, прерывистая.

Вам придется дождаться появления проблемы, прежде чем вы сможете точно ее диагностировать. Однако, если он не переключается или застрял, выполните следующее: 2. Запорный автомобиль. Визуально проверьте разъем жгута проводов Bank1, 2 на плавление или натирание жгута проводов или разъема. Ремонт или замена по мере необходимости 3.

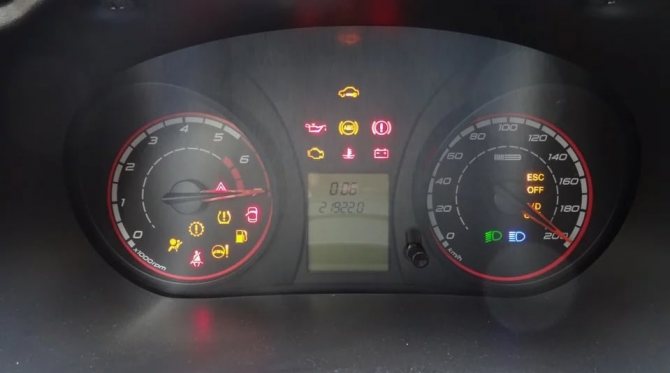

Диагностика приборной панели Лада Калина

Включите зажигание, но двигатель выключен. Отсоедините разъем датчика O2 и проверьте наличие 12вольцат источника питания нагревателя и правильность заземления на контуре обогревателя groundcircuit. a. Если источник питания 12V нагревателя отсутствует, проверьте наличие предохранителей в цепи. Если взрыватель цепи подогревателя дунут, то заподозрите плохой подогреватель в датчике о2ий причиняя надутый взрыватель цепи подогревателя.

Замените датчик и предохранитель andrecheck. b. Если земля отсутствует, проследить цепь и очистить или восстановить groundcircuit. 4. Затем, с разъемом все еще отключенным, проверите для 5 Вольтов на referencecircuit. Если это отсутствует, проверьте наличие 5 вольт на разъеме PCM. Если на разъеме PCM присутствует 5 вольт, но не на разъеме жгута проводов датчика o2, то между разъемом датчика PCM и разъемом датчика o2 имеется открытая или короткая поставка опорного провода.

Однако, если никакие 5 Вольтов присутствующие на разъеме THEPCM, то PCM правоподобно на недостатке должном к внутренней краткости. Замените PCM. ** (Примечание: на моделях Крайслера, общяя проблема ссылка 5volt circuitcan была замкнута накоротко вне любым датчиком на автомобиле который использует ссылку 5 Вольтов.

Simplyunplug каждый датчик по одному, пока 5 вольт не появится. Последнее сенсорное устройство, которое вы отключили, — это закороченный датчик. Заменять его должен исправить referenceshort 5 Вольтов. ) 5. Если все напряжения и основания присутствуют, то замените Датчик О2его Bank1, 2 и Re-испытание.

Ошибки Лада Калина первого поколения и их расшифровка

Вывод отработанных газов (0000)

Код ошибки	Расшифровка
0030/0031/0032	Обрыв электроцепи управляющей нагревом датчика кислорода до каталитического нейтрализатора, нештатное электросоединение проводников с разным потенциалом (кз), поломка лямбда-зонда корректирующего нужное соотношение воздушно-топливной смеси. Причины: нарушение целостности электроцепи, плохое соединение контактов, неисправно устройство управления электроникой.
0036/0037/0038	Нарушена электроцепь нагревателя сенсора после каталитического нейтрализатора. Причины: пониженное или повышенное напряжение в цепи нагревателя кислородного индикатора, выход из строя сенсорного устройства или разъема, окислены коммутационные соединители, перегорел предохранитель.

Перебои с подачей воздуха в ДВС (0101)

Код ошибки	Расшифровка
0102/0103	Понижен или повышен импульс сигнала от ДМРВ. Источник неполадки: нет связи между колодкой жгута системы зажигания и устройством управления электроникой, засорение фильтрующего элемента, попадание влаги или пыли на чувствительный элемент сенсора, замыкание проводки.
0112/0113	Понижен или повышен импульс индикатора температуры впускного воздуха. Неисправность: нарушение изоляции электропроводки, дефект сенсорного устройства.
0115/0116	Искажение данных о действительной температуре антифриза. Причина: плохое соединение в колодке сенсорного устройства, обрыв электропроводки, прибор сенсора неисправен.
0117/0118	Поступление информации о пониженном (менее 0,097 В)/повышенном (больше 4,44 В) напряжении двигателя. Источник ошибки: заземляющая цепь сенсора нарушена, контакты сенсора соединены ненадежно, сопротивление устройства не соответствует номинальному значению.
0122/0123	Низкий (меньше 0,25 В)/ высокий (более 4,75 В) уровень сигнала импульса цепи питания датчиков или устройства управления электроникой.
0135	Поломка в цепи ДК, проверить первый лямбда-зонд, расположенный до катализатора. Неисправности: загрязнения и оксидация колодок питания лямбда-зонда, нарушения в проводке подогревателя или кз, выход из строя датчика.
0136	Датчик кислорода после нейтрализатора сигнализирует об ошибке. Неполадки: нарушение проводки кислородного сенсорного устройства, катализатора или второго лямбда-зонда.
0137/0138/0140	Импульс от второго лямбда-зонда низкий/высокий или отсутствует. Неисправности: неправильная трассировка жгута проводов, состав топливовоздушной смеси обедненный.
0141	Второй лямбда пришел в негодность или произошел его перегрев. Источник неполадки: нарушена сигнальная или питающая проводка, кз или механическое повреждение ДК2, его загрязнение продуктами сгорания, температурные перегрузки.
0171/0172	Излишне бедная/богатая смесь в системе топливоподачи. Необходимо проверить: давление топлива, подсосы, пропуски зажигания, исправность датчиков кислорода.

Коды ошибок топливной магистрали (0200) Лада Калина 1,6 л

Код ошибки	Расшифровка
0201-0204	Разрыв в магистрали управления форсункой цилиндра №1-4.
0217	Температура двигателя достигла наивысшего порогового значения. Причины перегрева: термостат неисправный, низкий уровень или отсутствие в охлаждающей системе ОЖ, не работает вентилятор, некачественное соединение в разъемах, неисправен ДТОЖ.
0230	Дефект реле бензонасоса, необходима его проверка.
0261- 0271	Замыкание на “минус” или +12В в магистрали управления форсункой цилиндров №1-4. Требуется детальная диагностика всех элементов цепи.

Коды ошибок возникающие вследствие некорректного срабатывания зажигания (0300) в автомобиле Лада Калина 8 клапанов

Код ошибки	Расшифровка
0300-0304	Отсутствие искры для всех поршней или задержки в зажигании цилиндров №1-4. Требуется проверка ДВС.
0325/0327/0328	Информация о нарушении в цепи датчика детонации. Источники неполадок: обрыв или кз электропроводов ДД, помехи идущие от системы зажигания, повреждение зубьев на шкиве коленчатого вала, дефект блока ЕСМ.
0340	Поломка датчика положения распределительного вала. Возможные неисправности: плохое соединение контактов устройства управления электроникой, сенсорного устройства, жгута контроллера.
0342/0343/0346	Неисправен датчик фаз. Причина: повреждение контактов из-за воздействия высокой температуры от двигателя и постоянной вибрации, размагничивание постоянного магнита, повреждение корпуса, обрыв проводки или короткое замыкание.
0351-0354	Код ошибки информирует о неисправности в одной из катушек зажигания. Причина: плохое соединение, повреждение электроцепи катушек зажигания №1-4.
0363	Сухие поршни, нет бензина и кислорода, возможен засор или воздушный пузырь в магистрали.

Дополнительное оборудование, не относящееся к электронной системе управления Лада Калина (0400)

Код ошибки	Расшифровка
0422	Засорился катализатор, в трубе образуется избыточное давление, обычно требуется полная замена блока.
0441-0445	Обнаружена неисправность в работе клапана продувки адсорбера, или кз возникшее вследствие обрыва в магистрали продувки. Требуется: чистка или ремонт, прозвонка всей магистрали.
0480/0481	Повреждена изоляция силовых кабелей на основной вентилятор радиатора. Причина; повреждение проводки.

Ошибка двигателя Лада Калина — плавающие обороты коленвала (0500)

Код ошибки	Расшифровка
0500-0503	Отсутствует/низкий/высокий импульс скоростного датчика. Неполадки: неправильное подключение или дефект жгута проводки ДС, плохие контакты колодок, обрыв или кз на массу цепи датчика скорости, неисправность ЭБУ и сенсорного устройства.
0504	Рассогласование в сенсорах положения педали тормоза. Источник рассогласования: поломка пружины, неисправность электропроводки, загрязнение соединительных элементов датчика или его поломка.
0505	Нестабильные обороты двигателя на холостом ходу. Причины: попадание лишнего воздуха в цилиндры двигателя, выход из строя регулятора холостого хода, неисправен клапан вентиляции масляного картера, неправильная работа дроссельной заслонки.
0506/0507	Нарушение работы в системе регулировки холостого хода (низкие/высокие обороты).Происхождение неполадки: неисправна или не отрегулирована дроссельная заслонка.
0511	Не поступает сигнал от регулятора холостых оборотов. Источники неполадок: оксидация контактов разъема, повреждение проводки или изоляции кабеля питания.
0560-0563	Скачкообразные изменения в значениях напряжения. Причина: сбой в источниках подачи напряжения: разрядился аккумулятор, неисправны клеммы, плохой контакт в колодке предохранителя; неисправная работа стабилизатора напряжения в генераторе.

Ошибки неисправностей линий бортовой проводки (0600)

Код ошибки	Расшифровка
0601	Дефект микросхемы постоянного запоминающего устройства, в которой хранятся данные о параметрах двигателя, передаточные отношения трансмиссии и прочие характеристики. Требуется проверка работы устройства управления электроникой на стенде.
0603/0604	Информация об ошибке внешнего и внутреннего модуля ОЗУ. Неполадки: перегорел предохранитель ECM автомобиля, повреждены или окислены клеммы аккумулятора, низкое напряжение АБ, неисправен ECM или его электропроводка.
0607	Искажение в работе канала детонации. Неполадки: ненадежность/отсутствие соединения датчика, повреждение проводки, выход из строя ДД, проблемы в ЭБУ.
0615-0617	Информация об обрыве в проводке управления стартера, кз на массу или на бортовую сеть. Требуется проверка стартера и электроцепи ведущей к нему.
0627-0629	В реле топливного насоса возникла неполадка. Причины: пробой жилы питания топливной помпы с вероятностью кз на массу или бортсеть, дефект реле.
0645-0647	Неисправность проводки питающей реле муфты кондиционера, замыкание на массу или бортовую сеть.
0650	В цепи управления лампы индикации неисправностей неверный импульс. Неполадки: дефект жгута проводки и колодок, отсутствие нагрузки или замыкание на бортсеть, нарушение работы ЭБУ.
0654	Неисправна цепь управления тахометра комбинации приборов. Причины: отсутствие нагрузки или замыкание на бортсеть на выходе или на массу цепи управления, повреждение электроцепи или колодок, неисправность блока управления.
0685-0687	Обрыв/замыкание проводки основного реле на массу или бортсеть. Происхождение неполадки: пробой изоляции.
0691/0692	Замыкание на “минус” или бортсеть цепи управления реле вентилятора. Требуется прозвонка электропроводки.

Дополнительные коды ошибок на Ладе Калине (1000)

Код ошибки	Расшифровка
1102/1115	Информация о низком сопротивлении в нагревателе датчика кислорода. Необходимо проверить магистраль АКБ-предохранитель-ДК, разъемы цепи ведущей к БУ.
1123-1128	Информация о нарушении пропорции аддитивной/мультипликативной составляющей коррекции по воздуху топливной смеси.
1135	на линии нагревательного элемента кислородного датчика 1 произошло кз или обрыв. Требуется проверка целостности проводки.
1136/1137	Богатая/бедная смесь при малой нагрузке.
1140	Искаженный сигнал ДМРВ, различия в данных измеряемой и расчетной нагрузки. Нарушения: надежности контактов в колодках ДМРВ, неисправность датчиков положения дроссельной заслонки и ДМРВ, неисправность контроллера.
1171/1172	Датчик СО работает некорректно, получены данные о низких/высоких уровнях сигнала рабочих параметров. Проверить: впускные патрубки, датчик расхода, регулятор холостого хода, дроссель.
1386	Сбой в передачи информации от датчика детонации. Источник неполадки в неисправности цепи или самого ДД.
1410/1425/1426	На линии управления клапана продувки адсорбера возникла неисправность, кз на массу, бортсеть или обрыв. Причины: засорены соединительные патрубки или угольный фильтр, обрыв цепи, сбои в блоке управления, в системе не создается нормальное разрежение.
1500-1502	Обрыв в цепи бензонасоса или замыкание на массу/бортсеть. Необходимо: поочередная проверка положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса.
1509/1513/1514	сигнал об обрыве электропроводки ведущей к регулятору холостого хода, максимальной перегрузке или замыкании ДЗ на массу/бортсеть.
1541	Информация об обрыве в цепи управления реле бензонасоса. Причина: неисправность проводки.
1570/1600	Неверный сигнал/отсутствие сигнала антипробуксовочной системы. Проблемы в прошивке или неправильной работе датчиков.
1602	Ошибка прерывания напряжения контроллера. Причины: слабое напряжение от аккумулятора или плохой контакт с АКБ или генератором, соединение массы между двигателем и кузовом, окисление контактов блока предохранителей, программный или аппаратный сбой ЭБУ.
1603	Зафиксирован дефект энергонезависимой памяти ячейки EEPROM. Неисправно устройство управления электроникой, обрыв или кз в цепи резервного питания, плохой контакт в разъеме.
1606/1616/1617	Зафиксирован неверный/низкий/высокий сигнал от датчика фиксации неровной дороги. Источники ошибки: повреждение контактов сенсорного устройства, проводки или дефект датчика.
1612	Ошибка сброса процессора. Необходимо провести проверку проводки, массы ЭБУ, разъема ДПКВ.
1620-1622	Ошибки в блоках памяти ПЗУ, ОЗУ, ППЗУ. Необходима проверка микропроцессорного устройства.
1640	Электрически перепрограммируемая память, ошибка теста ЕЕPROM (чтение-запись). При потере данных в ПЗУ контроллера рекомендуется замена контроллера.
1689	Неверные данные кодов ошибок. Возможна ошибка памяти, модуля управления силовой установкой, программирования или аппаратного обеспечения.

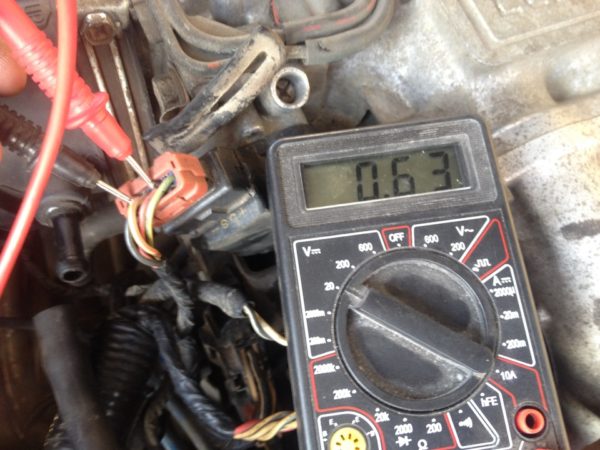

Как проверить на «четырнадцатой» ДПДЗ?

Для того, чтобы провести диагностику датчика положения дроссельной заслонки, потребуется иметь под рукой кусочки проводов и мультиметр. Ниже вы можете ознакомиться с краткой пошаговой инструкцией по его проверке. 1. Открываем капот и визуально находим интересующий нас датчик 2. Переключаем мультиметр в режим вольтметра. Теперь, минусовую клемму крепим на массу двигателя, а плюсовую цепляем к колодке проводов на вывод с маркировкой «А» 3. Теперь остается включить зажигание и проверить показания вольтметра. Они должны быть в районе пяти вольт. Если напряжение нет, или его значение сильно ниже, указанных выше пяти вольт, то можно сделать вывод, что в цепи есть обрыв или неисправна электронная система управления двигателем. Если значение около пяти вольт, то неисправен ДПДЗ.

Коды ошибок Лада Калина второго поколения и их расшифровка (Р0000)

Более 80% кодов ошибок с расшифровками для автомобиля Лада Калина первого поколения до рестайлинга актуальна для второго поколения модели. Во втором поколении Лада Калина добавился ряд индексов и кодировок, так как были добавлены новые бортовые системы. В таблицы внесены нововведенные или обновленные коды.

Подача кислорода в двигатель (0100)

Код ошибки	Расшифровка
0101	Сигнал о неисправности датчика массового расхода воздуха. Причины: засорение фильтра, подсос неучтенного воздуха, неправильная установка фаз ГРМ.
0106-0108	Неправильные данные от датчика абсолютного давления впускного коллектора. Причина: выход из строя датчика, образование зазора между ДАД и входным штуцером, в трубопроводах скопилась грязь, пробой проводников, обрыв проводки, некачественное соединение проводов, неисправность ДТВ, работающего совместно с ДАД.
0130-0134	В цепи датчика кислорода до нейтрализатора возникла неполадка. Проверить на соответствие тип датчика, целостность цепи входного и выходного сигнала сенсорного устройства, надежность контакта в колодках датчика и жгута, мощность нагревателя ДК.

Подача горючего в цилиндры (0200)

Код ошибки	Расшифровка
0200	В электроцепи управляющей топливными форсунками сигнал неисправности. Источники неполадок: неисправность форсунок, обрыв проводов форсунок или кз, повреждение и оксидация разъемов форсунки, неисправность ЕСМ.
0222-0223	Низкий/высокий уровень входного импульса датчика “В” положения дроссельной заслонки и/или датчика “В” положения педали акселератора. Источники неисправности: выход из строя ДПДЗ или сенсора положения педали акселератора, повреждение корпусов ДПДЗ или ДПА, повреждение электропроводки.

Ошибки цепи зажигания (0300)

Код ошибки	Расшифровка
0326	Амплитуда колебания опорного напряжения ДД находятся вне допустимых границах. Причины: повреждение электропроводки, неисправность датчика или ЕСМ.
0363	Обнаружена неправильная работа поджига в одном из цилиндров двигателя и отключение подачи топлива в неисправный цилиндр. Источники неполадок: дефект бронепровода, свечей зажигания, низкое давление топлива, нарушение вакуума, неисправность топливных форсунок, ошибка в системе рециркуляции отработавших газов, засорение каталитического нейтрализатора.

Вторичное оборудование, не относящееся к ЭСУД (0400)

Код ошибки	Расшифровка
0458/0459	В клапане продувки адсорбера зафиксировано на выходе замыкание цепи управления на массу или бортсеть. Причина неполадки: нарушение изоляции жгута проводов или выход из строя устройства управления электроникой.
0485	Неисправен электродвигатель вентилятора охладительной системы. Источники ошибок: дефект вентилятора, замыкание в реле управления вентилятором, нарушение соединения проводов системы вентиляции.

Привод дросселя и тормоза ВАЗ Kalina 2 (0500)

Код ошибки	Расшифровка
0522/0523	Сигнал о пониженном напряжении в цепи датчика давления масла внутри картерного отсека ДВС. Факторы дефекта: плохое соединение, замыкание или обрыв проводов сенсора, пробка в каналах прохождения масла, неисправен датчик.

Ошибки данных от бортовых сетей машины (0600)

Код ошибки	Расшифровка
0606	Неисправность процессора. Источники неполадок: повреждение электропроводки, разъема РСМ, цепи питания или заземления РСМ, неисправность CAN-шины.
0642/0643	Напряжение в цепи “А” опорного напряжения датчиков ниже/выше допустимого порога. Где искать неисправность: модуль управления двигателем, кз или обрыв проводов идущих от сенсоров, их неисправность, повреждение заземляющего провода, неисправность РСМ.
0660-0662	Нарушение работы цепи электромагнитного клапана системы изменения геометрии впускного коллектора (обрыв, кз на массу или бортсеть). Причины: неисправна CAN-шина, модуля управления топливными форсунками, повреждение проводов или заземления модуля управления.
0693/0694	Низкое/высокое напряжение в электрической цепи электродвигателя вентилятора 2 системы охлаждения.

Магистраль сцепления (0800)

Код ошибки	Расшифровка
0830	На запрос ЭБУ нет отклика сигнализатора выключения соответствующей педали. Источники неисправности: отказ сенсора или повреждение проводки.

Маркировки ошибок дополнительных систем (1000)

Код ошибки	Расшифровка
1141	Повреждена цепь нагревателя ДК 2. Источник ошибки: слабый контакт в колодках ДК после нейтрализатора, или установка датчика другого типа.
1301-1304	Пропуски зажигания критичные для катализатора в цилиндрах 1-4 последовательно. Причины: вышли из строя свечи зажигания, катушки зажигания, ДПКВ, загрязнение форсунок.
1335	Фиксирование некорректного положения дроссельной заслонки. Где искать источник неполадки: неисправность аппаратуры процессора или ошибки программного обеспечения, плохое соединение контактов колодки жгута системы зажигания и контроллера, повреждение жгута, заземление контроллера ненадежно, деградация УДК.
1336	Сбой синхронизации датчиков А и B и фактического положения дроссельной заслонки. Причины: неисправность жгута проводов зажигания, плохое соединение в контактах реле, износ ДПДЗ.
1384	Управление приводом ДЗ, момент двигателя превышает допустимый уровень.
1385	Сигнал нагрузки двигателя выше допустимого порога.
1387	Нарушено согласование момента впрыска с положением ДЗ.
1388	ДПДЗ не корректно реагирует на нажатие педали акселератора.
1389	Обороты двигателя превосходят допустимые значения.
1390	ДЗ не реагирует на запрос ЭБУ о неисправности системы.
1545	Сбой синхронизации или медленная реакция ДЗ на импульс ДПДЗ; отклонение положения ДЗ от необходимого превышает допустимое значение.
1558	Износ или поломка возвратной пружины дроссельной заслонки.
1559	Положение дроссельной заслонки в состоянии покоя вне диапазона.
1578	Значение адаптации выходят за пределы нормы.

Ошибки периферической системы блока управления (2000)

Код ошибки	Расшифровка
2070/2071	Данные о нарушении работы клапана управления и диагностики системы изменения геометрии каналов впуска. Источники нарушения работы: пружина в корпусе пневмопривода пришла в негодность, забит клапан.
2100 — 2103	В электрическом приводе дроссельной заслонки возник разрыв или кз. Источники ошибки: неисправность контактов привода или ДПЗ, повреждение цепи, неисправность дроссельной заслонки.
2105	В системе управления приводом дроссельной заслонки нештатная ситуация. Ошибка указывает на нарушение связи между ДЗ и ПА.
2122-2128	В цепи датчиков положения педалей газа А и В возник сбой из-за повреждения проводки или замыкание на массу, либо из-за неисправность контроллера.
2135/2138	Несогласованность в работе ДПДЗ (датчик А/B) и датчика положения педали акселератора (А/В) может возникать из-за неисправности сенсорного устройства, заслонок, микропроцессорного модуля, неправильная настройка дозирующей системы, засорение топливных жиклеров, инжекторных форсунок.
2176/2178	Сбой положения/отказ адаптации привода дросселя. Необходимо провести адаптацию нуля положения дроссельной заслонки.
2187/2188	Неправильное смесеобразование возникшее при работе мотора на холостом ходу, смесь обедненная/обогащенная ниже порогового значения. Причины: недостаточная подача топлива, поступление лишнего воздуха.
2270/2271	ДК после нейтрализатора не откликается на обогащение или обеднение смеси. Причины: нарушение проводки ДК, катализатора или второго лямбда-зонда.
2301-2310	Кз в проводке управления катушек зажигания цилиндров №1-4. Источники неполадки: пробой изоляции, негерметичность узлов двигателя, оксидация контактов разъемов и проводов катушки зажигания.
2500/2501	Код ошибки информирует о низком/высоком импульсе в цепи управления возбуждения генератора.Возможно неисправен регулятор напряжения генератора или контроллер, а также возможно в жгуте проводов обрыв.

Список кодов ошибок АКПП

Код ошибки	Расшифровка
0705/0706	Код ошибки для автомобилей с АКПП может возникнуть из-за неисправности контактов в селекторе АКПП; сигнал может отсутствовать или возможны появления множественных значений.
0731-0734	Сигнал об ошибке в работе АКПП.
0962/0963	Обрыв электропроводки или кз в цепи соленоида активации и деактивации передач в авто с АКПП. Требуется детальное тестирование устройства и электропроводки.
0830	Неполадки в работе системы сцепления. Причины: износ, повреждение, деформация или замасливание ведомого диска, износ рабочей поверхности маховика, засорение гидропривода, заедание или повреждение троса, деформация диафрагменной пружины.
0863	Сигнал об отсутствии связи между коробкой передач и CAN-шиной. Источник неисправности: повреждение проводов, погнутость или загрязнение штифтов в разъемах, некачественные уплотнения жгута проводов к соленоидам в коробке АКПП.
1735-1738	Заблокирована одна из четырех передач. Причины: нехватка трансмиссионного масла, нештатная работа БУ, неисправность механической или гидравлической части КПП.

Ошибки в системе безопасности и другие ошибки

Код ошибки	Расшифровка
9000	В работе блока управления обнаружена ошибка. Необходимо дополнительное тестирование и сравнение исходных данных с нормой. В случае отсутствия отклика ЭБУ, требуется замена блока управления.
9001/9002	Сбой в работе ремней безопасности передних сидений. Возможно неисправен датчик или неполадки в проводке.
9003/9004	Сбой в работе фронтальных ремней безопасности. Возможно неисправен датчик или неполадки в проводке.
9042	Нарушение работы системы подачи питания. Причина: неисправен двигатель, коробка автомат или элементы управления и анализа работы ДВС или АКПП.
9501	Отсутствие импульса от контроллера о фиксировании капель на ветровом стекле. Неисправность датчика дождя.
9503, 9506/9506	Неработоспособность системы стеклоочистителей из-за неисправности электромотора дворников.
9504	Реле включения оптики не активируется. Проверить контакты реле и целостность проводки.
0001-0004	Световые сигнализаторы поворотных огней не работают. Необходимо проверить лампы.
0005-0018	Не работают стеклоподъемники. Причины: оксидация контактов, повреждение электропроводки.
0019-0026	В проводке ведущей к управлению поворота зеркалами возникла неисправность.
0027/0028	Сигнал о неисправности работы противотуманных фар. Причины: плохой контакт ламп или их неработоспособность.
0039-0043	Обрыв электропроводки идущей к системе подогрева заднего стекла, габаритного освещения или головного света.
1375-1378	Нарушена работоспособность автоматизированного контроля испарения системы кондиционирования.

Как диагностировать код ошибки P0123?

Подключите автомобильное зарядное устройство

Перед поиском причины ошибки P0123 обязательно подключите автомобильное зарядное устройство.

При диагностике зажигание будет включено и это может привести к быстрому истощению заряда аккумулятора. Чтобы избежать этой ситуации, рекомендуется установить автомобильное зарядное устройство перед проверкой.

Используйте сканер OBD2

OBD2 сканер является обязательным инструментом для сканирования кодов неисправностей. Бортовая диагностическая система включена в каждый автомобиль, выпущенный после 1996 года.

Сканер OBD2 имеет возможность считывать и очищать коды ошибок, а также получать данные в реальном времени и записывать эту информацию.

Кроме того, вы можете использовать цифровой мультиметр, который дешевле, однако ему не хватает функциональности, которая есть в сканере OBD2.

Проверьте проводку ДПДЗ

Перед заменой датчика или выполнением другой процедуры рекомендуется проверить жгут проводов, который ведет к датчику положения дроссельной заслонки

Осмотрите проводку и обратите внимание на любые признаки повреждения или коррозии

Осмотрите корпус дроссельной заслонки

Визуально осмотрите корпус дроссельной заслонки и посмотрите, не загрязнен ли он. Если он действительно грязный, используйте очиститель дроссельной заслонки (карбюратора), который можно легко найти в любом автомагазине. После чистки дросселя сбросьте ошибку и посмотрите, не возникнет ли она снова.

Проверьте «землю»

Используя мультиметр, проверьте напряжение на заземлении. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод — к земле. Если показания близки к напряжению аккумулятора, значит заземление хорошее. Если нет — это может быть проблема с питанием.

Проверка датчика

Если вы ничего не обнаружили при визуальном осмотре ДПДЗ, самое время проверить напряжение на нём. Установите мультиметр на проверку напряжения и посмотрите электрическую схему, чтобы узнать, что означает каждый провод.

Вставьте черный щуп в контакт сигнального провода разъема, а другой контакт — на землю. Медленно откройте дроссельный клапан и смотрите на показания. Напряжение должно увеличиваться при открытии дроссельной заслонки.

Очистка датчика и разъёма

Прежде чем подумать о замене датчика, рекомендуется сначала очистить и отремонтировать его, так как загрязненный датчик передает неверные данные в ЭБУ. Для этого у вас должны быть готовы следующие инструменты:

• Очиститель карбюратора.
• Чистая ткань.
• Отвертка.
• Перчатки.

Шаг 1: Дайте двигателю поработать некоторое время

Заведите автомобиль и дайте двигателю поработать на холостом ходу несколько минут. Это нагреет двигатель, и часть грязи ослабнет сама.

Шаг 2: Откройте капот и найдите датчик

Как только двигатель нагрелся, откройте капот автомобиля и найдите датчик положения дроссельной заслонки. Возможно, вам придется снять крышку двигателя, чтобы сделать это.

Шаг 3: Отключите разъём

Отключите всю проводку и соединения, ведущие к ДПДЗ. Далее, открутите гайки и болты, крепящие датчик, и аккуратно снимите его.

Шаг 4: Очистите датчик и разъём

Очистите датчик с помощью очистителя. Тщательно очищайте вокруг датчика, пока вся грязь не будет удалена.

Шаг 5: Сушка датчика

После очистки датчика используйте сухую ткань и осторожно потрите, чтобы удалить остатки жидкости. Затем подключите датчик на свое место, закройте капот, и всё готово

Диагностика

Если вы заметили, что в работе транспортного средства Лада Калина возникло что-то неладное, то есть смысл произвести диагностику машины. Как правило, все поломки проявляются сразу после проверки авто. Вы можете обратиться за помощью в проведении диагностики на СТО, где заплатите определенную сумму за эту услугу, а можете все сделать сами. Разумеется, при помощи специального оборудования есть больший шанс определить неисправность, так как при самостоятельной проверке есть вероятность получения неточных данных.

Итак, приступим к самостоятельной диагностике авто. Для этого:

1. Выключите зажигание.
2. Нажмите на кнопку сброса дневного пробега и удерживайте.
3. Удерживая кнопку, проверните ключ в замке зажигания.
4. Сделав это, на приборной панели все указатели датчиков загорятся, а стрелки тахометра, спидометра, датчика температуры антифриза и уровня бензина в топливном баке пройдут по шкале от нуля до максимума. Далее, нажмите на кнопку, расположенную на подрулевом переключателе дворников. Таким образом вы сможете переключить данные на экране панели приборов. На первом вы сможете увидеть процесс проверки работоспособности панели приборов. На втором будет показана версия установленного в автомобиле программного обеспечения, а на третьем — комбинации неисправностей.

Для считывания комбинаций неисправностей в автомобиле вам потребуется именно последний экран. На нем будут отображены однозначные коды. Чтобы получить четырехзначные комбинации неисправностей, воспользуйтесь специальным оборудованием или услугами специалистов на СТО.

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 — для ЭБУ с CAN шиной и VAG KKL и K-Line «шнурки» для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

• Двигатель 21116 — ЭБУ М74
• Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
• Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
• ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер.

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Диагностика Лады Калины 1, 2 своими руками

Время прочтения

Сложность материала:

Для профи – 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Сброс ошибок

После завершения процесса диагностики, важно совершить сброс ошибок. В теории, алгоритм должен быть описан в инструкции к бортовому компьютеру. Согласно отзывам автовладельцев, манипуляция аналогична началу запуска новой проверки. Таким образом должно произойти обнуление самих контроллеров. Сброс обеспечивается инструментами программного оборудования встроенного софта в ЭБУ. Важно выполнять данные действия в том случае, если появляются соответствующие поломки: на панели приборов часто появляется комбинация «0171», что значит низкое качество топлива. Данный сигнал свидетельствует о необходимости сменить заправку.

В случае появления повторно комбинаций ошибок, рекомендуется обратиться в специализированный диагностический сервис, профессионалы которого помогут исправить поломку. Важно: квалифицированный подход продлит срок эксплуатации вашего автомобиля.
