В статье рассмотрим, как сделать бойлер косвенного нагрева своими руками из труб, электрических бойлеров, пластиковых бочек и газовых баллонов. Создание такого устройства позволит сэкономить на покупке готового оборудования и адаптировать бойлер под индивидуальные потребности. Мы предоставим чертежи, технологию изготовления и видеоинструкцию, что сделает процесс понятным и доступным для всех, кто хочет обеспечить дом эффективным источником горячей воды.
Подготовка бака
Процесс изготовления бойлера может варьироваться в зависимости от выбранного вами материала для бака. Если вы решили использовать газовый баллон, его необходимо аккуратно разрезать с помощью болгарки, затем очистить и обработать грунтовкой.

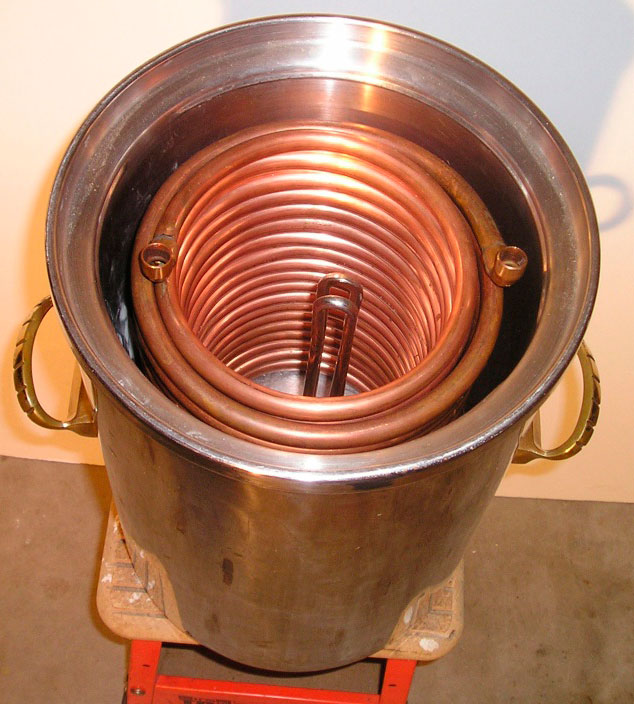

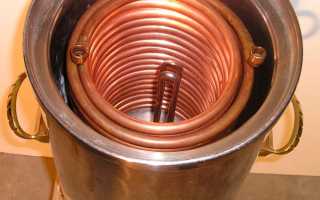

Самодельный бак с теплообменником
Для создания емкости из стального листа его следует согнуть в форму цилиндра. Это можно сделать, постепенно прикручивая одну сторону листа к бревну и изгибая его. После этого лист прокатывается, саморезы откручиваются, а часть с отверстиями отрезается, после чего цилиндр сваривается.
На нижнюю часть приваривается дно, а сверху устанавливается верхняя часть. Чтобы обеспечить большую устойчивость верхней части, ей можно придать коническую форму, что снизит нагрузку на сварные швы под давлением.
Готовая пластиковая или стальная бочка должна быть полностью герметичной. Если вы используете старый электрический водонагреватель в качестве емкости, его нужно разобрать и очистить от накипи с помощью раствора лимонной кислоты или уксуса.

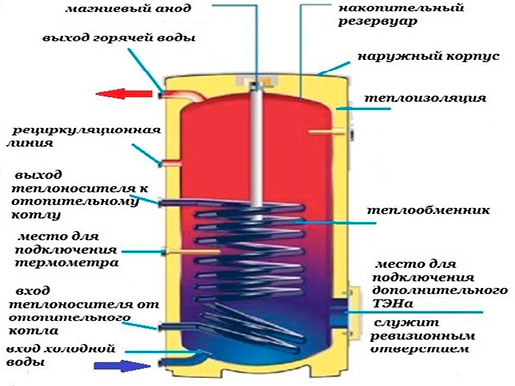

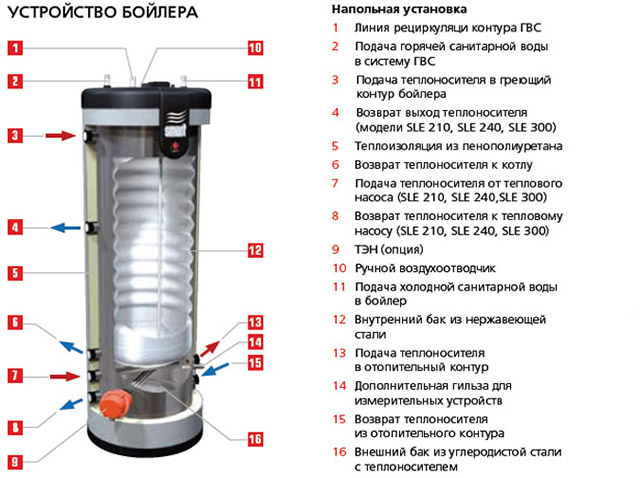

Затем необходимо сделать отверстия для подачи и отведения воды, а также для труб теплообменника и обратного клапана. Холодная вода поступает в нижнюю часть водонагревателя, а горячая выходит сверху, что позволяет максимально эффективно использовать горячую воду.
Создание бойлера косвенного нагрева своими руками требует тщательной подготовки и знаний в области сантехники и теплообмена. Эксперты подчеркивают, что прежде всего необходимо правильно выбрать материалы, такие как нержавеющая сталь или медь, которые обеспечат долговечность и эффективность устройства. Важно учитывать размеры бойлера, чтобы он соответствовал потребностям домохозяйства.
При сборке конструкции следует обратить внимание на герметичность соединений и правильное размещение теплообменника. Специалисты рекомендуют использовать качественные теплоизоляционные материалы, чтобы минимизировать теплопотери. Также стоит заранее продумать систему подключения к отоплению и водоснабжению, чтобы избежать проблем в будущем. Наконец, не стоит забывать о безопасности: установка бойлера должна соответствовать местным нормам и правилам.
Создание теплообменника
Теплообменник, используемый в бойлерах косвенного нагрева, представляет собой трубку, по которой циркулирует теплоноситель. Сначала происходит нагрев металла, который затем передает тепло воде в баке. Для его изготовления можно использовать стальную трубу с диаметром от 10 до 20 мм.
Чтобы повысить эффективность работы, трубу обычно изгибают в форме спирали, при этом диаметр спирали должен быть меньше диаметра самого бака. Изгибание может осуществляться либо на трубогибочном станке, либо вручную, наматывая трубу на цилиндрический объект. Важно делать витки не слишком плотными, чтобы облегчить процесс удаления накипи.
Если для изготовления труб используются металлические шланги, их просто изгибают и накручивают на себя, формируя змеевик.
| Этап работы | Необходимые материалы и инструменты | Полезные советы |
|---|---|---|
| 1. Проектирование и расчеты | — Бумага, карандаш, линейка | — Определите объем бойлера исходя из потребностей семьи (50-100 л на человека). |
| — Калькулятор | — Рассчитайте площадь теплообменника для эффективного нагрева. | |
| — Доступ к информации о теплообменниках | — Учитывайте давление в системе водоснабжения и отопления. | |
| 2. Подготовка емкости | — Металлическая емкость (нержавеющая сталь, эмалированная сталь) | — Выбирайте емкость без повреждений и коррозии. |
| — Углошлифовальная машина (болгарка) | — Тщательно очистите емкость от загрязнений. | |
| — Сварочный аппарат (при необходимости) | — При необходимости усильте стенки емкости. | |
| 3. Изготовление теплообменника | — Медная труба (диаметр 15-25 мм) | — Используйте медную трубу, так как она обладает высокой теплопроводностью. |
| — Трубогиб | — Изгибайте трубу равномерно, избегая заломов. | |
| — Фитинги, муфты, тройники | — Обеспечьте герметичность соединений. | |
| — Паяльная лампа, припой | — Используйте качественный припой для надежных соединений. | |
| 4. Монтаж теплообменника в емкость | — Сверла по металлу | — Аккуратно просверлите отверстия для ввода и вывода теплообменника. |
| — Герметик, уплотнительные прокладки | — Обеспечьте полную герметичность в местах ввода/вывода. | |
| — Крепежные элементы (хомуты, скобы) | — Надежно закрепите теплообменник внутри емкости. | |
| 5. Теплоизоляция | — Теплоизоляционный материал (минеральная вата, пенополиуретан) | — Чем толще слой изоляции, тем меньше теплопотери. |
| — Фольгированный скотч | — Тщательно оберните емкость изоляционным материалом. | |
| — Защитный кожух (опционально) | — Защитите изоляцию от механических повреждений. | |
| 6. Подключение к системам | — Трубы для водоснабжения и отопления | — Используйте трубы соответствующего диаметра. |
| — Запорная арматура (краны, вентили) | — Установите запорную арматуру для удобства обслуживания. | |
| — Расширительный бак | — Обязательно установите расширительный бак в систему отопления. | |
| — Группа безопасности | — Установите группу безопасности для защиты от избыточного давления. | |
| 7. Тестирование и запуск | — Манометр, термометр | — Проверьте давление и температуру в системе. |
| — Инструменты для устранения протечек | — Тщательно проверьте все соединения на герметичность. | |
| — Наблюдение за работой бойлера | — Убедитесь в стабильной работе бойлера и отсутствии аномалий. |
Интересные факты
Вот несколько интересных фактов о создании бойлера косвенного нагрева своими руками:
-
Принцип работы: Бойлер косвенного нагрева использует тепло, получаемое от внешнего источника, например, котла или солнечных коллекторов, для нагрева воды. Это позволяет значительно экономить электроэнергию и снижать затраты на отопление, так как вода нагревается за счет уже существующей системы отопления.
-
Материалы и конструкция: Для создания бойлера можно использовать различные материалы, такие как нержавеющая сталь, медь или даже старые бочки. Важно правильно рассчитать размеры и объем, чтобы обеспечить эффективный теплообмен и избежать перегрева. Например, использование теплообменника из меди может повысить эффективность нагрева благодаря высокой теплопроводности этого материала.
-
Автономность и безопасность: При самостоятельном изготовлении бойлера косвенного нагрева важно учитывать безопасность. Необходимо установить предохранительные клапаны и термостаты, чтобы предотвратить перегрев и избыточное давление. Также стоит продумать систему изоляции, чтобы минимизировать теплопотери и повысить эффективность работы устройства.
Сборка аппарата
Теперь необходимо зафиксировать теплообменник внутри резервуара. Важно, чтобы трубки не соприкасались со стенками бака. Если бак выполнен из металла, то к нему привариваются крепления для установки трубы. Выводы для ввода и вывода в теплообменник должны быть выведены наружу через заранее подготовленные отверстия и герметично заварены.
На устройство обязательно устанавливается обратный клапан, который предотвратит возможный взрыв в случае чрезмерного нагрева воды. Также привариваются патрубки для подачи и отведения нагретой воды. Если конструкция была создана на основе электрического бойлера, удобно выводить патрубки теплообменника в место, где ранее находился ТЭН.
Если вы планируете использовать бойлер в течение всего года, рекомендуется дополнительно приобрести и установить в него ТЭН и термостат. ТЭН лучше всего разместить в нижней части устройства. Рекомендуется сделать его съемным, чтобы избежать образования накипи, когда вода нагревается от змеевика. В любое удобное место внутри устанавливается магниевый анод, изготовленный из сплава более активных металлов, который будет окисляться вместо стенок резервуара.
Если бак пластиковый, установка анода не является обязательной.
Поскольку сборка проводилась самостоятельно, перед окончательным подключением и установкой необходимо тщательно проверить все водные соединения на наличие утечек. При соблюдении всех правил и аккуратности, самодельный аппарат может прослужить дольше, чем заводские аналоги. Как самостоятельно изготовить электрический бойлер, читайте в этой статье.
В данной статье рассматривается процесс создания электрического бойлера. Также можно своими руками изготовить котел на водороде и использовать его для обогрева помещений.
Тестирование и наладка системы
После завершения сборки бойлера косвенного нагрева необходимо провести его тестирование и наладку, чтобы убедиться в правильности работы системы и отсутствии утечек. Этот этап является критически важным, так как от него зависит эффективность работы бойлера и безопасность эксплуатации.
1. Проверка на утечки
Первым шагом в тестировании является проверка всех соединений на наличие утечек. Для этого необходимо:
- Заполнить бойлер водой, открыв соответствующий кран.
- Проверить все соединения, включая сварные швы и резьбовые соединения, на наличие капель воды.
- Если обнаружены утечки, необходимо их устранить, используя герметик или подтягивая соединения.
2. Проверка работы системы отопления
После проверки на утечки следует протестировать работу системы отопления. Для этого:
- Включите котел и установите его на рабочий режим.
- Проверьте, как быстро бойлер нагревает воду. Это можно сделать, измерив температуру воды на выходе из бойлера.
- Убедитесь, что система отопления функционирует корректно, и теплоноситель циркулирует по трубам.
3. Настройка термостата
Термостат играет важную роль в поддержании нужной температуры воды в бойлере. Настройка термостата включает в себя:
- Установку желаемой температуры нагрева воды, которая обычно составляет 60-70 градусов Цельсия.
- Проверку работы термостата, чтобы убедиться, что он корректно реагирует на изменения температуры.
4. Тестирование системы безопасности
Необходимо также проверить системы безопасности, такие как предохранительный клапан и термостат. Для этого:
- Проверьте, срабатывает ли предохранительный клапан при превышении давления в системе.
- Убедитесь, что термостат отключает котел при достижении заданной температуры.
5. Финальная проверка
После всех тестов и настроек рекомендуется провести финальную проверку всей системы:
- Проверьте, нет ли посторонних шумов в системе, которые могут указывать на проблемы с циркуляцией.
- Убедитесь, что все элементы системы работают в нормальном режиме и не перегреваются.
Тестирование и наладка бойлера косвенного нагрева — это важный этап, который требует внимательности и тщательности. Правильная настройка и проверка всех систем обеспечат надежную и безопасную эксплуатацию вашего устройства на долгие годы.
