Котлы Навьен (Navien) зарекомендовали себя как надежные устройства для отопления и горячего водоснабжения в частных домах и квартирах. В статье рассмотрим устройство котлов, их принцип работы, а также гидравлические и электрические схемы газовых и дизельных моделей. Понимание этих аспектов поможет правильно эксплуатировать и обслуживать оборудование, что повысит его эффективность и срок службы.
Устройство котла Навьен
Эксперты отмечают, что котлы Навьен представляют собой высокоэффективные устройства для отопления, которые используют как гидравлические, так и электрические схемы для обеспечения надежной работы. Основной принцип функционирования заключается в нагреве воды с помощью газового или электрического горелки, после чего горячая вода циркулирует по системе отопления. Гидравлическая схема включает в себя насосы, которые обеспечивают движение теплоносителя, а также расширительные баки и радиаторы, что позволяет поддерживать оптимальную температуру в помещениях. Электрическая схема отвечает за управление работой котла, включая автоматизацию процессов и защитные функции. Благодаря современным технологиям, котлы Навьен обеспечивают высокую энергоэффективность и минимальные выбросы, что делает их привлекательным выбором для пользователей, стремящихся к экономии ресурсов и заботе об экологии.
Газовые конвекционные котлы
Изучим устройство котла Navien, его ключевые компоненты и принцип функционирования. Компания производит настенные газовые конвекционные аппараты как с турбированным, так и с атмосферным сгоранием, а также конденсационные модели.
Серия Navien Ace Turbo включает двухконтурные устройства мощностью от 13 до 40 кВт, которые могут работать как на сжиженном, так и на природном газе. В моделях от Навьен 13К, Навьен 20К до 30 кВт с обозначением Navien Deluxe Coaxial применяется европейская технология дымоудаления.
На верхней части корпуса установлена коаксиальная труба. В котлах мощностью 35 и 40 кВт с пометкой «Korea» используется корейская система дымоудаления. В центре размещена труба для вывода продуктов сгорания, а справа — труба, обеспечивающая подачу воздуха в камеру сгорания.

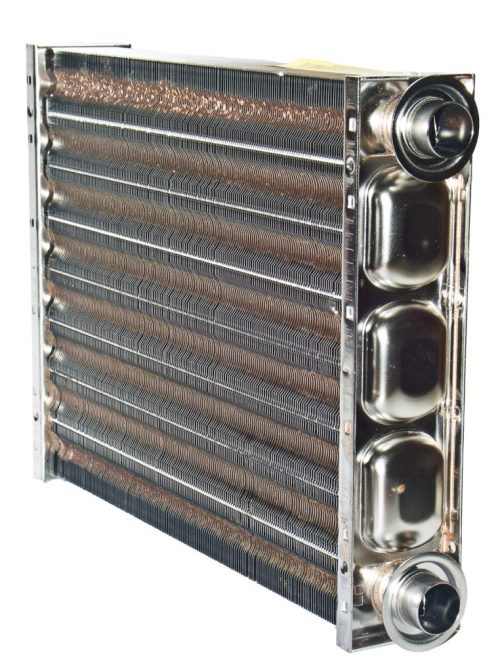

К дымоходу снизу подключается коллектор дымовых газов. Под ним находится трубчатый теплообменник из нержавеющей стали, обладающий высокой коррозийной стойкостью. Ниже расположена горелка с функцией модуляции, в которую подается топливо через газовый клапан, а также электроды для розжига и ионизации.
Внизу установлен вентилятор с модулируемой системой турбонаддува, который регулирует количество кислорода, поступающего в камеру сгорания, в зависимости от интенсивности горения. Это обеспечивает полное сгорание газа, что, в свою очередь, увеличивает КПД устройства.
Справа вертикально размещена электронная плата управления. В верхней левой части находится прямоугольный расширительный бак объемом 8 литров. Под баком установлен циркуляционный насос с автоматической системой удаления воздуха.

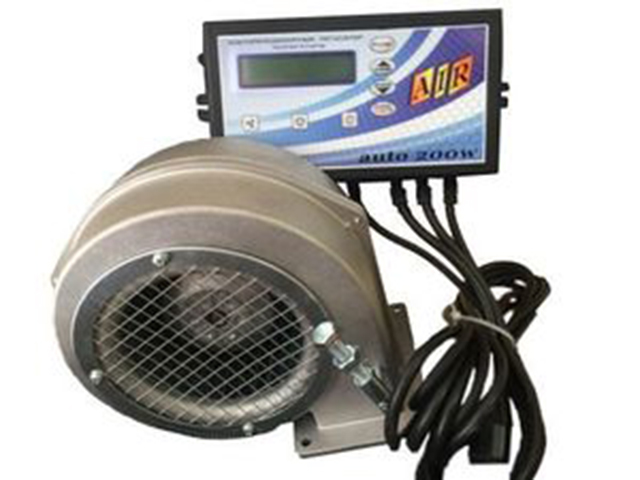

Турбонаддув котла отопления
Под насосом расположен манометр, который выведен наружу. Справа от насоса вертикально закреплен вторичный теплообменник для обеспечения горячего водоснабжения. За насосом установлен трехходовой клапан, а под ним — фильтр для отопительной воды.
Слева от теплообменника выходит труба, по которой горячая вода поступает в систему отопления. На ней установлены датчики температуры и потока теплоносителя, выходящие снизу первой слева.
Правее расположена обратная труба, на которой установлен предохранительный сбросной клапан, который сбрасывает избыточное давление в системе отопления. Далее идет вывод горячей воды, подача холодной воды из водопровода и газовый вход.
Снаружи котел защищен металлическим корпусом с прозрачным круглым стеклом под манометром. В комплект входит выносной пульт управления с встроенным датчиком температуры и ЖК-дисплеем. На нем можно установить желаемую температуру, режим работы и приоритет между отоплением и горячим водоснабжением, а также отображаются коды ошибок в случае неисправностей.
Конструкция навесных атмосферных аппаратов Navien Ace Atmo немного отличается. Здесь представлены четыре двухконтурные модели от Навьен 13К до Навьен 24 кВт. В этих устройствах первичный теплообменник выполнен из меди, а вторичный — из нержавеющей стали.
Они оснащены автоматической системой, которая снижает мощность горелки до 30% по мере нагрева теплоносителя, что позволяет уменьшить нагрузку на теплообменник и продлить его срок службы.
В верхней части установлен коллектор дымовых газов с разделителем тяги и один дымоход. Кислород в открытую камеру сгорания поступает естественным образом из помещения, где находится котел. Круглый расширительный бак закреплен на задней стенке, а плата управления расположена на передней панели.

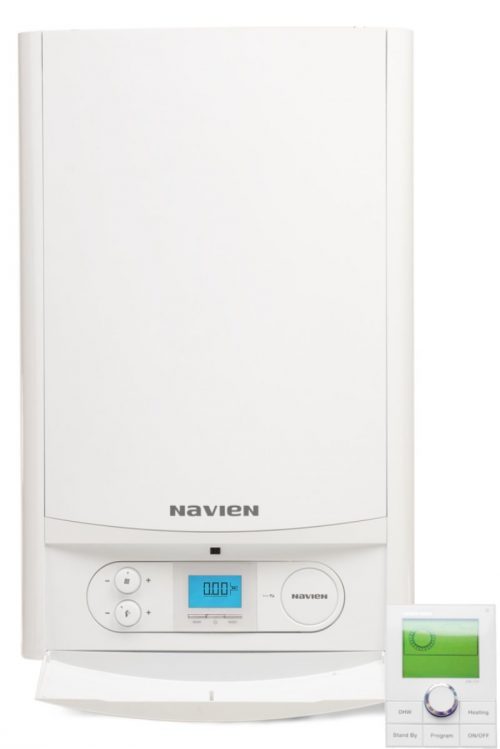

Современный аналог Navien Smart Tok доступен в конфигурациях от маломощных моделей Навьен 13К и Навьен 16К до 35 кВт. Эти устройства оснащены сенсорным экраном и панелью управления в нижней части корпуса. Котлом можно управлять с помощью смартфона из любой точки мира при наличии Wi-Fi и интернета. Для этого необходимо установить приложение с сайта компании Navien на смартфон с операционной системой Android.
| Компонент/Характеристика | Принцип работы/Описание | Связь с гидравлической/электрической схемой |
|---|---|---|
| Газовая горелка | Смешивает газ с воздухом и воспламеняет смесь для нагрева теплоносителя. | Электрическая схема: Управляется платой управления, получает сигнал на розжиг от электрода розжига, контролируется датчиком пламени. Гидравлическая схема: Нагревает теплоноситель, циркулирующий через теплообменник. |
| Теплообменник (первичный) | Передает тепло от сгорающего газа теплоносителю (воде) системы отопления. | Гидравлическая схема: Основной элемент, через который проходит теплоноситель, нагреваясь. Электрическая схема: Непосредственно не связан, но его эффективность влияет на работу датчиков температуры. |
| Циркуляционный насос | Обеспечивает принудительную циркуляцию теплоносителя в системе отопления. | Электрическая схема: Подключается к плате управления, которая регулирует его включение/выключение и, возможно, скорость. Гидравлическая схема: Создает поток теплоносителя по контуру отопления. |
| Расширительный бак | Компенсирует температурное расширение теплоносителя, поддерживая стабильное давление в системе. | Гидравлическая схема: Подключен к контуру отопления, поглощает избыточный объем воды. Электрическая схема: Не имеет прямого электрического подключения, но его исправность важна для работы датчика давления. |
| Трехходовой клапан (для двухконтурных котлов) | Переключает поток теплоносителя между контуром отопления и контуром горячего водоснабжения (ГВС). | Электрическая схема: Управляется платой управления, получая сигнал от датчика протока ГВС или термостата. Гидравлическая схема: Изменяет направление потока воды в зависимости от потребности в отоплении или ГВС. |
| Датчик температуры отопления (NTC) | Измеряет температуру теплоносителя в контуре отопления. | Электрическая схема: Подключен к плате управления, передает данные о температуре для регулирования мощности горелки. Гидравлическая схема: Расположен на выходе из теплообменника или в контуре отопления. |
| Датчик температуры ГВС (NTC) | Измеряет температуру воды в контуре горячего водоснабжения. | Электрическая схема: Подключен к плате управления, передает данные для регулирования мощности горелки при работе на ГВС. Гидравлическая схема: Расположен в контуре ГВС (например, на выходе из вторичного теплообменника). |
| Датчик давления воды | Контролирует давление теплоносителя в системе отопления. | Электрическая схема: Подключен к плате управления, при падении давления ниже допустимого значения котел блокируется. Гидравлическая схема: Установлен в контуре отопления. |
| Плата управления (электронная) | «Мозг» котла, обрабатывает сигналы от датчиков, управляет горелкой, насосом, клапанами. | Электрическая схема: Центральный элемент, к которому подключены все электрические компоненты. Гидравлическая схема: Косвенно управляет гидравлическими процессами через электрические исполнительные механизмы. |
| Электрод розжига/ионизации | Розжиг: Создает искру для воспламенения газовоздушной смеси. Ионизация: Контролирует наличие пламени. | Электрическая схема: Подключен к плате управления, получает высокое напряжение для искры и передает сигнал о наличии пламени. Гидравлическая схема: Не имеет прямого отношения. |
| Вентилятор (для турбированных котлов) | Обеспечивает принудительный отвод продуктов сгорания и подачу воздуха для горения. | Электрическая схема: Управляется платой управления, его скорость может регулироваться. Гидравлическая схема: Не имеет прямого отношения. |
| Прессостат дымоудаления (для турбированных котлов) | Контролирует тягу в системе дымоудаления, обеспечивая безопасный отвод продуктов сгорания. | Электрическая схема: Подключен к плате управления, при отсутствии тяги блокирует работу котла. Гидравлическая схема: Не имеет прямого отношения. |
| Предохранительный клапан | Сбрасывает избыточное давление в системе отопления, предотвращая ее повреждение. | Гидравлическая схема: Установлен в контуре отопления, механически открывается при превышении заданного давления. Электрическая схема: Не имеет электрического подключения. |
| Кран подпитки | Позволяет вручную пополнять систему отопления водой при падении давления. | Гидравлическая схема: Ручной клапан, подключенный к системе водоснабжения и контуру отопления. Электрическая схема: Не имеет электрического подключения. |
Интересные факты
Вот несколько интересных фактов о котлах Navien, их устройстве и принципе работы:
-
Двухконтурная система: Котлы Navien часто имеют двухконтурную систему, что позволяет одновременно обеспечивать как отопление, так и горячее водоснабжение. Это достигается за счет использования теплообменников, которые эффективно передают тепло от газа к воде, обеспечивая высокую производительность и экономию энергии.
-
Интеллектуальная система управления: Современные модели котлов Navien оснащены интеллектуальными системами управления, которые позволяют автоматически регулировать работу котла в зависимости от температуры в помещении и внешних условий. Это не только повышает комфорт, но и снижает потребление энергии, что делает котлы более экономичными.
-
Гидравлическая схема: Гидравлическая схема котлов Navien включает в себя насосы, которые обеспечивают циркуляцию теплоносителя по системе отопления. Важно отметить, что многие модели имеют встроенные насосы с функцией автоматической регулировки скорости, что позволяет оптимизировать работу системы и минимизировать шум при ее эксплуатации.
Эти факты подчеркивают как технические особенности котлов Navien, так и их преимущества в использовании.
Газовые конденсационные котлы
Конденсационные котлы Navien NCN представлены в трех вариантах мощностью 25, 32 и 40 кВт. Основное их отличие заключается в наличии высокоэффективного конденсационного теплообменника, который позволяет использовать скрытую теплоту водяного пара, образующегося в дымовых газах при сгорании. Этот теплообменник размещен на месте традиционного. Рядом с ним находится камера для предварительного смешивания газовоздушного потока.
Котлы оснащены встроенной погодозависимой автоматикой, что обеспечивает поддержание необходимой температуры в помещении независимо от внешних условий. Для настройки системы требуется установить на улице датчик внешней температуры, который будет соединен с котлом. Первичный и вторичный теплообменники выполнены из нержавеющей стали, а также предусмотрена возможность плавной регулировки температуры как для радиаторов, так и для горячей воды.
Серия конденсационных котлов Navien NCB выделяется наличием сенсорного экрана в нижней части корпуса. Она включает режим ECO, который помогает экономить воду и электроэнергию. Правильная установка и настройка конденсационного котла позволяют значительно сократить расход газа.
Напольные дизельные и газовые модели

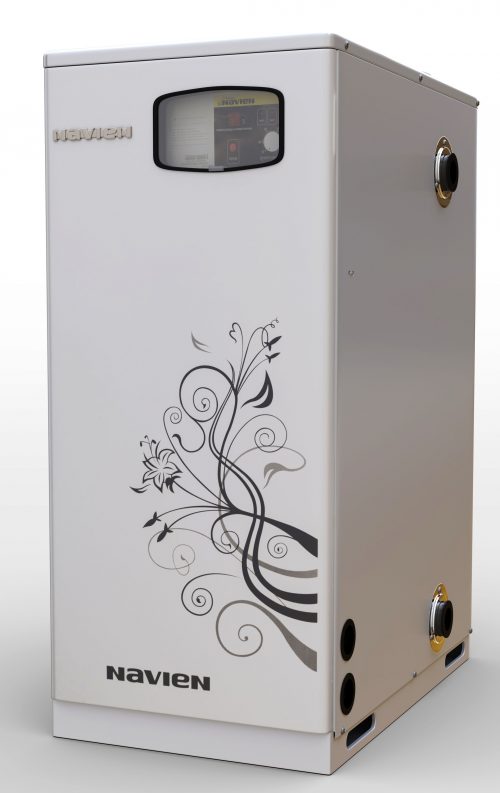

Напольные дизельные котлы представлены двумя сериями: LST и LFA. Их корпус имеет вытянутую прямоугольную форму. В нижней части располагается вход для теплоносителя из системы отопления, а также камера сгорания. В боковую часть камеры встраивается форсунка от горелки. Чуть выше находятся топливный насос, фотоэлемент и трансформатор для розжига. В верхней части конструкции размещена дизельная надувная горелка, в которой предусмотрено воздухозаборное отверстие.
Из камеры сгорания вверх выходят дымовые трубы, которые полностью находятся в потоке отопительной жидкости. Вокруг этих труб спирально обмотан трубчатый теплообменник для горячего водоснабжения, в который холодная вода поступает снизу, а нагретая выходит сверху. На самом верху установлен глушитель и дымоотводящий патрубок.
В верхней передней части котла размещен блок управления, к которому можно подключить выносной пульт. Удобно, что патрубки для подключения к отопительной системе расположены с обеих сторон, что значительно упрощает процесс монтажа.
Котлы оборудованы топливным фильтром с заменяемыми картриджами. Модели с маркировкой «KR» имеют встроенный нагревательный элемент в форсунке, который подогревает топливо, улучшая его текучесть и облегчая процесс воспламенения. Это особенно важно в зимний период, когда вязкость топлива может увеличиваться.
Дизельные котлы являются отличным решением для экономичного отопления частного дома, так как стоимость жидкого топлива ниже, чем у твердого и газового. Газовые напольные модели GA и GST имеют аналогичное устройство, но вместо дизельной горелки в них установлена газовая надувная горелка.
Гидравлическая схема
Схема функционирования газовых конвекционных котлов демонстрирует принцип работы данного устройства. Вода, подаваемая насосом, поступает в теплообменник, проходя через датчик температуры. Если ее температура ниже заданного уровня, газовый клапан открывается, и газ подается на горелку, а трансформатор розжига создает искру с помощью электродов.
Тепловая энергия, образующаяся в результате сгорания, передается теплообменнику и отопительной жидкости, которая затем распределяется по радиаторам в помещении. В случае приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель направляется во вторичный теплообменник.
Теперь рассмотрим работу жидкотопливного котла. Ниже представлено поэтапное описание его гидравлической схемы:
- Топливо поступает в горелку, где оно проходит фильтрацию, предварительный подогрев и подается на форсунку.
- С помощью форсунки горючее распыляется в камеру сгорания и воспламеняется благодаря искре от трансформатора розжига.
- Тепло, образующееся в процессе сгорания, передается стенкам камеры сгорания и дымовым трубам, от которых нагревается теплоноситель.
- Нагретая жидкость передает свою энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.
Принципиальная электрическая схема
Электрическая схема настенных газовых котлов представлена в инструкции пользователя. В ней показано, в какой последовательности элементы котла соединены с платой управления.
Принципиальная схема электронных компонентов напольных моделей на жидком топливе и газе выглядит более наглядно.
Мы предлагаем вашему вниманию видеообзор котла NAVIEN 24:
Преимущества и недостатки котлов Навьен
Котлы Навьен, известные своей надежностью и эффективностью, имеют ряд преимуществ и недостатков, которые стоит учитывать при выборе отопительного оборудования для дома или коммерческого помещения.
Преимущества котлов Навьен
- Энергоэффективность: Котлы Навьен обладают высокой степенью КПД, что позволяет существенно экономить на расходах на отопление. Современные модели оснащены функциями модуляции мощности, что позволяет им адаптироваться к текущим потребностям в тепле.
- Компактные размеры: Эти котлы имеют компактные габариты, что делает их идеальными для установки в ограниченных пространствах. Это особенно важно для квартир и небольших домов.
- Простота в эксплуатации: Котлы Навьен оснащены интуитивно понятными панелями управления, что облегчает их использование. Пользователи могут легко настраивать режимы работы и контролировать параметры отопления.
- Надежность: Продукция компании Навьен зарекомендовала себя как надежная и долговечная. Котлы проходят строгие испытания и имеют длительный срок службы при правильной эксплуатации.
- Экологичность: Котлы соответствуют современным стандартам по выбросам вредных веществ, что делает их более экологически чистыми по сравнению с традиционными отопительными системами.
Недостатки котлов Навьен
- Стоимость: Первоначальные затраты на покупку и установку котлов Навьен могут быть выше, чем у некоторых других марок. Однако это может компенсироваться экономией на топливе в долгосрочной перспективе.
- Необходимость в регулярном обслуживании: Для поддержания эффективности и надежности котлов требуется регулярное техническое обслуживание. Это может потребовать дополнительных затрат и времени.
- Зависимость от электроэнергии: Многие модели котлов Навьен требуют подключения к электросети для работы систем управления и насосов, что может быть проблемой в случае отключения электроэнергии.
- Чувствительность к качеству топлива: Котлы, работающие на газе, требуют качественного топлива. Низкокачественный газ может привести к снижению эффективности и увеличению износа оборудования.
Таким образом, котлы Навьен представляют собой современное решение для отопления, обладая как значительными преимуществами, так и определенными недостатками. При выборе котла важно учитывать индивидуальные потребности и условия эксплуатации, чтобы сделать оптимальный выбор.
Вопрос-ответ
Каковы основные компоненты котла Навьен и их функции?
Котел Навьен состоит из нескольких ключевых компонентов, включая теплообменник, насос, контроллер и систему управления. Теплообменник отвечает за передачу тепла от горючего к воде, насос обеспечивает циркуляцию воды в системе, а контроллер управляет работой котла, поддерживая заданную температуру и оптимизируя расход энергии.
Как работает гидравлическая схема котла Навьен?
Гидравлическая схема котла Навьен включает в себя циркуляцию теплоносителя через теплообменник и радиаторы. Вода нагревается в теплообменнике, после чего насос подает ее в систему отопления. При остывании вода возвращается обратно в котел для повторного нагрева, что обеспечивает эффективное использование энергии и поддержание комфортной температуры в помещении.
В чем отличие электрической схемы котла Навьен от других типов котлов?
Электрическая схема котла Навьен включает в себя автоматизированные элементы, такие как датчики температуры, реле и управляющие платы, которые обеспечивают точный контроль за работой котла. Это позволяет более эффективно управлять процессом нагрева и снижать потребление энергии по сравнению с традиционными котлами, которые могут не иметь такой степени автоматизации.
Советы
СОВЕТ №1
Перед началом работы с котлом Навьен внимательно ознакомьтесь с инструкцией по эксплуатации. Это поможет избежать ошибок при настройке и эксплуатации устройства, а также обеспечит безопасность.
СОВЕТ №2
Регулярно проводите техническое обслуживание котла, включая чистку фильтров и проверку состояния гидравлической и электрической схемы. Это позволит продлить срок службы устройства и повысить его эффективность.
СОВЕТ №3
Обратите внимание на параметры, указанные в электрической схеме котла. Правильное подключение и соблюдение рекомендаций по электробезопасности помогут избежать коротких замыканий и других электрических неисправностей.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к квалифицированному специалисту для установки и настройки котла. Это гарантирует правильную работу устройства и минимизирует риск аварийных ситуаций.
