Котлы Baxi зарекомендовали себя как надежные и эффективные устройства для отопления жилых и коммерческих помещений. В этой статье рассмотрим устройство котлов Baxi, их принцип работы, а также электрические и гидравлические схемы. Эти знания помогут правильно выбрать котел и обеспечить его эффективную эксплуатацию и обслуживание, что сэкономит средства и повысит комфорт в вашем доме.

Устройство котлов Бакси

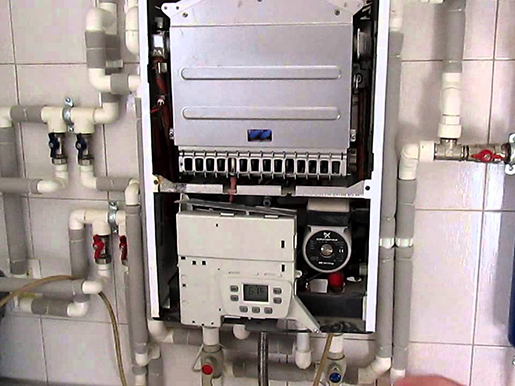

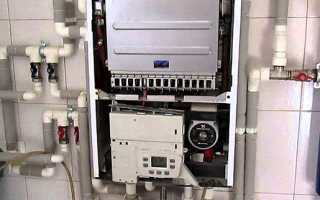

Давайте рассмотрим основные компоненты котла Baxi. Принципиальная схема представлена в инструкции по эксплуатации для каждой конкретной модели, однако ключевые элементы остаются неизменными.

На верхней части котла находится дымоход. Под ним расположен вентилятор с трубкой Вентури и вытяжной колпак, предназначенный для удаления продуктов сгорания. Ниже располагается первичный теплообменник, который имеет форму радиатора и змеевика. Чуть левее находятся предохранительный термостат и датчик температуры отопления NTC.

В центре котла размещена камера сгорания, внутри которой установлены горелка, а также электроды для розжига и ионизации пламени. К модуляционной горелке подключена газовая рампа с форсунками, куда подается газ от газового клапана.

С правой стороны от теплообменника идет вниз труба, соединенная с расширительным баком и циркуляционным насосом. Насос оборудован автоматическим клапаном для сброса воздуха. Внизу эта труба заканчивается краном для слива теплоносителя и манометром, в нее поступает вода из системы отопления.

С левой стороны опускается труба, на которой установлены гидравлическое реле давления и предохранительный клапан. Из этой трубы вода направляется в отопительную систему. Обе трубы соединены между собой автоматическим байпасом.

В двухконтурных моделях дополнительно имеется вторичный пластинчатый теплообменник, датчик приоритета ГВС и трехступенчатый клапан. Модели Бакси Луна 3 Combi и Nulova 3 оснащены бойлером косвенного нагрева небольшого объема.

Котлы Main 5 имеют битермический теплообменник, который одновременно нагревает как проточную воду, так и теплоноситель. Это достигается благодаря тому, что внутри основной трубки, по которой течет жидкость из системы отопления, расположена еще одна трубка меньшего диаметра, по которой проходит водопроводная вода.

На передней панели установлен электронный блок управления. В электросхеме, представленной в руководстве по эксплуатации, указано, к каким местам на плате подключены все элементы и датчики котла. Это позволяет понять, как функционирует электрическая часть оборудования.

Снаружи котел защищен стальным кожухом, в нижней части которого находится электрическая панель управления с кнопками для включения и выбора режима работы. В современных моделях предусмотрен дисплей, который отображает технические данные и коды ошибок в случае неисправностей.

Эксперты отмечают, что котлы Baxi зарекомендовали себя как надежные и эффективные устройства для отопления и горячего водоснабжения. Основным принципом их работы является использование газового топлива, которое сжигается в камере сгорания, создавая тепло. Это тепло передается теплообменнику, который нагревает воду в системе. Котлы Baxi оснащены современными системами управления, позволяющими автоматически регулировать температуру и давление, что обеспечивает высокую энергоэффективность и экономию ресурсов. Кроме того, многие модели имеют функции защиты от перегрева и утечек, что делает их безопасными в эксплуатации. В целом, эксперты подчеркивают, что котлы Baxi являются отличным выбором для тех, кто ценит качество и надежность в отопительных системах.

Конденсационный котел. Устройство, принцип работы. Наглядно и понятно!

Принцип работы

Давайте рассмотрим, как функционирует газовый котел Бакси. Теплоноситель поступает в систему устройства через правую трубу, благодаря работе циркуляционного насоса. Затем он направляется в теплообменник.

Когда температура жидкости опускается ниже заданного значения на панели управления, газовый клапан активирует подачу топлива на горелку, и срабатывает электрод розжига. Пламя, которое возникает, нагревает теплообменник. В процессе нагрева теплоноситель расширяется, и его избыток поступает в расширительный бак.

Теплоноситель выходит через левую трубу, проходя мимо датчика температуры. Как только вода достигает установленного уровня нагрева, подача газа в горелку прекращается. Также работу котла можно регулировать с помощью вынесенного комнатного термостата, что позволит синхронизировать циклы работы с температурой в помещении.

В двухконтурных моделях трехступенчатый клапан изменяет приоритет между горячим водоснабжением и отоплением в зависимости от потребностей пользователя.

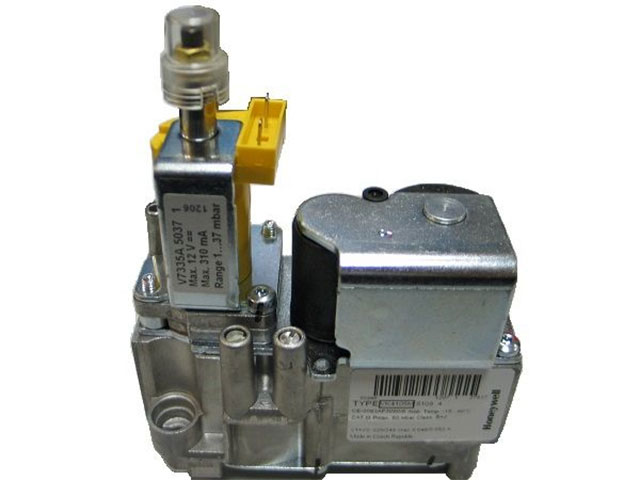

Трехступенчатый газовый клапан Бакси

Система подключения такого котла достаточно проста, так как все необходимые элементы уже настроены и размещены внутри корпуса. Вам нужно лишь рассчитать количество радиаторов, создать схему подключения, а затем соединить их между собой и подвести трубы к котлу.

Интересные факты

Вот несколько интересных фактов о котлах Baxi и их принципе работы:

1. Модульная конструкция: Котлы Baxi часто имеют модульную конструкцию, что позволяет легко заменять или обслуживать отдельные компоненты. Это делает их более удобными в эксплуатации и ремонте, а также способствует увеличению срока службы устройства.

2. Энергоэффективность: Многие модели котлов Baxi оснащены технологией конденсации, которая позволяет использовать тепло, выделяющееся при конденсации водяного пара в дымовых газах. Это значительно повышает их энергоэффективность и снижает потребление топлива, что, в свою очередь, уменьшает выбросы углекислого газа.

3. Интеллектуальные системы управления: Современные котлы Baxi могут быть оснащены интеллектуальными системами управления, которые позволяют автоматически регулировать работу устройства в зависимости от температуры в помещении и внешних условий. Это не только повышает комфорт, но и способствует экономии энергии и снижению затрат на отопление.

Принцип работы двухконтурного и одноконтурного газового котла. Устройство, алгоритм работы.

Серии и их особенности

Чтобы определить тип котла по его названию, важно разобраться в маркировке. Символ «F» или «Fi» указывает на то, что котел является турбированным с закрытой камерой сгорания. Атмосферные модели обозначаются буквой «i». Наличие слова «Комфорт» в названии говорит о том, что в комплект входит выносная панель управления, а пометка «Air» указывает на наличие дистанционного управления.

Первая цифра после названия серии обозначает поколение котлов, а вторая — их мощность. Например, котел Baxi Eco Four 24 F относится к четвертому поколению с закрытой камерой сгорания и мощностью 24 кВт.

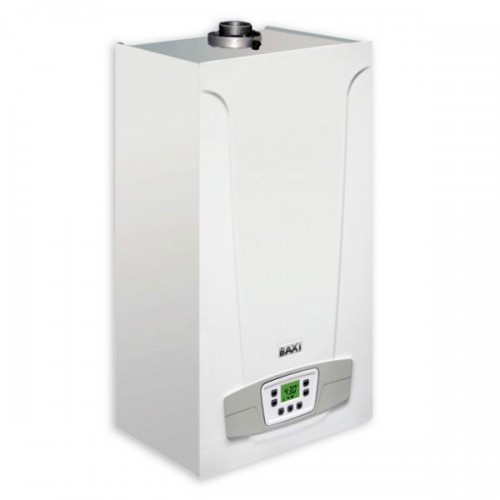

Серия Main 5, являющаяся пятим поколением, представляет собой следующий шаг в развитии котлов Baxi Main Four 240 F. В эту серию входят три настенные модели мощностью 14, 18 и 24 кВт. Все они являются двухконтурными благодаря установленному битермическому теплообменнику и имеют электронную защиту от накипи. Котлы оборудованы закрытой камерой сгорания и могут работать при снижении давления газа до 4 бар и колебаниях напряжения от 170 до 270 В.

Линейки ECO Four (Экофор), Eco 4s и Есо 5 Compact стали развитием устаревшей серии Эко 3 Compact. Котлы Baxi Eco Compact отличаются компактными размерами благодаря оптимизированному внутреннему расположению основных компонентов. В их состав входят как одноконтурные, так и двухконтурные устройства с вторичным пластинчатым теплообменником из нержавеющей стали.

Гидравлическая система включает в себя экономичный циркуляционный насос с автоматическим отводом воздуха. В линейку входят 18 моделей с закрытой и открытой камерой сгорания мощностью от 14 до 25 кВт. Все устройства оснащены жидкокристаллическим дисплеем. Модели Eco 5 Compact могут быть подключены к интегрированному солнечному контуру.

Линейка Baxi Four Tech (Фортеч) представляет собой более доступный аналог серии Eco Four благодаря использованию пластиковых подводящих труб. Модели Luna 3 и Luna 3 Comfort предлагают как одноконтурные, так и двухконтурные устройства мощностью от 24 до 31 кВт и могут работать на сжиженном газе. Горелки в этих котлах обеспечивают беспрерывную электронную модуляцию пламени.

Электронная плата включает функцию самодиагностики и возможность недельного программирования. Серия Comfort комплектуется выносной панелью управления с встроенным датчиком комнатной температуры. В аппаратах Luna 3 Combi горячее водоснабжение обеспечивается встроенным бойлером косвенного нагрева на 80 литров из нержавеющей стали.

Напольные котлы Бакси Слим имеют компактные размеры, стильный серый корпус с черной панелью управления и чугунный теплообменник. В моделях Slim 2 установлен бойлер косвенного нагрева объемом 50 или 60 литров.

Циркуляционный насос работает на трех скоростях, а диапазон мощности составляет от 15 до 62 кВт. Также предусмотрена возможность подключения программируемого таймера. Устройства Slim EF оснащены газовой автоматикой с термопарой, что позволяет им функционировать в энергонезависимом режиме с естественной циркуляцией теплоносителя.

В завершение предлагаем вашему вниманию видео о конструкции котла BAXI eco four 24 f:

газовый котёл BAXI eco four 24 f

Преимущества и недостатки котлов Baxi

Котлы Baxi зарекомендовали себя на рынке отопительного оборудования благодаря своей надежности, эффективности и разнообразию моделей. Однако, как и любое другое оборудование, они имеют свои преимущества и недостатки, которые стоит рассмотреть перед покупкой.

Преимущества котлов Baxi

• Высокая эффективность: Котлы Baxi обладают высоким уровнем КПД, что позволяет значительно экономить на расходах на отопление. Модели с конденсационной технологией могут достигать КПД до 98%, что делает их одними из самых эффективных на рынке.
• Надежность: Бренд Baxi имеет долгую историю и зарекомендовал себя как производитель качественного оборудования. Котлы проходят строгие испытания и имеют длительный срок службы при правильной эксплуатации.
• Разнообразие моделей: В ассортименте Baxi представлены как настенные, так и напольные котлы, что позволяет выбрать оптимальный вариант для любого типа жилья и системы отопления. Также доступны модели с различными мощностями, что позволяет подобрать котел в зависимости от площади отапливаемого помещения.
• Легкость в установке и обслуживании: Котлы Baxi имеют интуитивно понятный интерфейс и простую конструкцию, что облегчает их установку и дальнейшее обслуживание. Многие модели оснащены самодиагностикой, что упрощает выявление и устранение неисправностей.
• Экологичность: Современные котлы Baxi соответствуют строгим экологическим стандартам, что позволяет минимизировать выбросы вредных веществ в атмосферу. Это особенно важно для пользователей, заботящихся о состоянии окружающей среды.

Недостатки котлов Baxi

• Цена: Котлы Baxi могут иметь более высокую стоимость по сравнению с некоторыми конкурентами. Однако это часто оправдано качеством и долговечностью оборудования.
• Шум: Некоторые модели могут работать с заметным уровнем шума, что может быть проблемой для пользователей, чувствительных к звуковым эффектам. Важно учитывать этот фактор при выборе места установки котла.
• Необходимость в регулярном обслуживании: Как и любое другое отопительное оборудование, котлы Baxi требуют регулярного технического обслуживания для поддержания их эффективности и безопасности. Это может потребовать дополнительных затрат и времени.
• Зависимость от электроэнергии: Многие современные модели котлов Baxi требуют подключения к электросети для работы, что может быть проблемой в случае перебоев с электричеством.

В целом, котлы Baxi представляют собой надежное и эффективное решение для отопления, однако перед покупкой стоит тщательно оценить как их преимущества, так и недостатки, чтобы выбрать наиболее подходящую модель для ваших нужд.

Вопрос-ответ

Принцип работы котла Baxi?

Принцип работы двухконтурного котла Baxi ECO-4s 24 F заключается в следующем. В первичном контуре циркулирует теплоноситель, который нагревается за счет сжигания газа или другого вида топлива в топке котла. При этом температура теплоносителя в первичном контуре может достигать 90-95 градусов Цельсия.

Как часто должен включаться и выключаться котел?

Система начинает включаться/отключаться каждые 5-7 минут или даже чаще. Если вы видите, что срабатывание происходит чаще нормы, это повод обратиться к мастеру. Он сможет более точно диагностировать проблему и найдет ответ, почему возникли сбои в работе.

Какая температура должна стоять на котле Baxi?

Диапазон температур при работе в классических системах отопления составляет от +30 до +85 градусов. При работе с «тёплыми полами» – от +30 до +45 градусов. Температура в контуре горячего водоснабжения составляет от +35 до +60 градусов, производительность контура – до 13,7 л/мин.

Советы

СОВЕТ №1

Перед покупкой котла Baxi обязательно ознакомьтесь с техническими характеристиками и рекомендациями по установке. Это поможет вам выбрать модель, которая наилучшим образом соответствует вашим потребностям и условиям эксплуатации.

СОВЕТ №2

Регулярно проводите техническое обслуживание вашего котла. Это включает в себя чистку, проверку давления и состояния теплообменника. Забота о котле продлит его срок службы и повысит эффективность работы.

СОВЕТ №3

Обратите внимание на систему управления котлом. Современные модели Baxi могут быть оснащены интеллектуальными термостатами и системами автоматизации, что позволяет оптимизировать расход топлива и поддерживать комфортную температуру в доме.

СОВЕТ №4

Если у вас возникли проблемы с котлом, не пытайтесь устранять их самостоятельно, если не обладаете достаточными знаниями. Обратитесь к квалифицированному специалисту для диагностики и ремонта, чтобы избежать серьезных поломок и обеспечить безопасность эксплуатации.
