Экономайзер котла — ключевой элемент, повышающий эффективность котельного оборудования, сокращая расход топлива и снижая выбросы вредных веществ. В статье рассмотрим назначение и принцип работы экономайзера, его виды и конструкцию, а также рекомендации по обслуживанию и ремонту. Вы также узнаете, как установить экономайзер самостоятельно, что поможет сэкономить на монтаже и повысить эффективность котельной.
Что собой представляет?
Экономайзер для котла – это эффективное средство для снижения расхода топлива. Чтобы он работал наилучшим образом, важно следить за температурой газов на выходе. Она не должна превышать 55°C, только в этом случае можно избежать образования конденсата в хвостовой части.
Если температура будет выше, это приведет к нежелательным последствиям. При образовании конденсата в дымовой части начнет выделяться серная кислота, которая является агрессивным веществом и может быстро повредить металлические поверхности котла.
Для повышения теплосъема специалисты рекомендуют два подхода:
- размещение трубной части в шахматном порядке;
- использование планировки в виде пакетиков змеевиков.
Только при таком подходе экономайзер сможет эффективно выполнять свои функции, замедляя скорость движения газов на выходе. Вы заметите, что котел будет лучше отдавать тепло, а вода будет нагреваться более эффективно.
Экономайзер котла представляет собой устройство, предназначенное для повышения эффективности работы котлов за счет использования тепла от отходящих газов. Эксперты отмечают, что его основная функция заключается в предварительном подогреве воды, что позволяет значительно снизить расход топлива и уменьшить выбросы вредных веществ в атмосферу. Принцип работы экономайзера основан на теплообмене: горячие газы, проходя через теплообменник, передают часть своего тепла воде, которая затем поступает в котел.
Установка экономайзера может быть выполнена самостоятельно, однако требует определенных знаний и навыков. Специалисты рекомендуют тщательно изучить инструкцию и следовать всем рекомендациям по монтажу. Важно правильно выбрать место для установки, чтобы обеспечить оптимальный поток газов и избежать перегрева устройства. Также необходимо учитывать параметры котла и системы отопления. Правильная установка экономайзера не только увеличит эффективность работы котла, но и продлит его срок службы.
Назначение экономайзера
Существуют различные типы экономайзеров, которые помогают существенно сократить расходы на топливо, необходимое для производства пара. Эти устройства эффективно работают с отработанными газами, минимизируя их потери.
В небольших домашних котлах такие устройства применяются довольно редко. Наибольшее распространение экономайзеры получили в модульных паровых котельных. В крупных установках наблюдается значительный нагрев от энергии отработанных газов, тогда как в домашних условиях нет необходимости достигать столь высоких температур.
| Аспект | Описание | Самостоятельная установка |
|---|---|---|
| Назначение экономайзера | Предварительный подогрев питательной воды котла за счет тепла уходящих дымовых газов. Повышение КПД котла, экономия топлива, снижение выбросов. | Теоретически возможно, но крайне не рекомендуется без специальных знаний и оборудования. |
| Суть работы | Горячие дымовые газы, покидающие котел, проходят через теплообменник экономайзера. Питательная вода, поступающая в котел, циркулирует по трубкам внутри этого теплообменника, нагреваясь от дымовых газов. | Требует точных расчетов теплообмена, гидравлического сопротивления, выбора материалов, обеспечения безопасности. |
| Основные элементы | Корпус, трубный пучок (стальные или чугунные трубы), коллекторы, патрубки для входа/выхода воды и дымовых газов, дренажные и продувочные устройства, предохранительные клапаны. | Выбор и сборка этих элементов требуют инженерных знаний и опыта. |
| Типы экономайзеров | Чугунные: более устойчивы к коррозии, но менее эффективны при высоких давлениях. Стальные: более эффективны, но требуют более качественной водоподготовки. | Для самостоятельной установки выбор типа экономайзера должен быть обоснован техническими расчетами и условиями эксплуатации. |
| Преимущества использования | Экономия топлива до 10-15%, снижение температуры уходящих газов, уменьшение термических напряжений в котле, увеличение срока службы котла. | Все эти преимущества достигаются только при правильном проектировании и монтаже. |
| Недостатки и риски | Увеличение гидравлического сопротивления тракта, риск низкотемпературной коррозии (при недостаточной температуре уходящих газов), сложность монтажа и обслуживания. | Самостоятельная установка без должных знаний может привести к авариям, снижению эффективности и даже разрушению оборудования. |
| Требования к монтажу | Точное соблюдение проектных размеров, герметичность соединений, правильная обвязка (подключение к водяному и газовому тракту), установка контрольно-измерительных приборов. | Требуются специализированные инструменты, сварочное оборудование, навыки работы с металлом и трубопроводами. |
| Безопасность | Установка предохранительных клапанов, манометров, термометров, обеспечение доступа для обслуживания и ремонта. | Неправильная установка может привести к взрыву, утечкам, отравлению угарным газом. |
| Регулирование и обслуживание | Контроль температуры воды и газов, очистка от сажи и накипи, проверка герметичности. | Требует регулярного контроля и обслуживания, которое может быть затруднено при кустарной установке. |
| Рекомендации по установке | Категорически не рекомендуется самостоятельная установка экономайзера без соответствующей квалификации, проектной документации и разрешений. Обращайтесь к специализированным организациям. | Не пытайтесь установить экономайзер самостоятельно. Это сложное инженерное оборудование, требующее профессионального подхода. |
Интересные факты
Вот несколько интересных фактов о экономайзерах котлов:
-
Эффективность и экономия топлива: Экономайзеры могут повысить эффективность котлов на 5-15%, что значительно снижает потребление топлива и, соответственно, затраты на отопление. Это достигается за счет использования тепла от отходящих газов для подогрева воды перед ее поступлением в котел.
-
Разнообразие конструкций: Существуют различные типы экономайзеров, включая трубчатые, пластинчатые и ротационные. Каждый из них имеет свои преимущества и недостатки, и выбор зависит от конкретных условий эксплуатации и требований к системе отопления.
-
Самостоятельная установка: Установка экономайзера может быть выполнена самостоятельно, если у вас есть базовые навыки работы с сантехникой и электричеством. Важно правильно рассчитать размеры устройства и его расположение в системе, чтобы избежать проблем с циркуляцией и обеспечить максимальную эффективность работы. Однако рекомендуется проконсультироваться с профессионалом для выбора оптимального решения и соблюдения всех норм безопасности.
Плюсы и минусы
Изучив работу экономайзера, многие пользователи отмечают множество его положительных сторон:
- благодаря снижению выбросов газа, состояние экологии улучшается;
- отсутствие резких температурных колебаний способствует быстрому нагреву котла и продлевает его эксплуатационный срок;
- расход энергоресурсов может уменьшиться на 18%, что значительно снижает общие затраты на отопление;
- для предварительного подогрева воды не требуется использовать основное тепло.
Однако у экономайзера котла есть и недостатки. В первую очередь, это его значительные размеры. Поэтому, принимая решение о его установке, заранее подумайте о том, где вы сможете разместить устройство.
Виды экономайзеров
Среди разнообразия экономайзеров для котлов можно выделить несколько ключевых моделей:
- кипящие – пар образуется за счет доведения воды до состояния кипения;
- некипящие – пар выводится благодаря высокой степени конденсации дымовых газов;
- стальные – имеют гидроударный эффект, оснащены гладким змеевиком и подвержены коррозии;
- чугунные – отлично справляются с высоким давлением и устойчивы к агрессивным условиям;
- поверхностные – нагрев воды осуществляется за счет тепловой энергии, выделяемой стенками устройства;
- контактные – нагрев воды происходит в результате взаимодействия с дымовыми газами.
Экономайзеры для котлов способствуют снижению выбросов вредных веществ в атмосферу, а также повышают коэффициент полезного действия всей системы.
Если на устройстве вы увидите маркировку «дквр», это будет означать, что перед вами двухбарабанный водотрубный котел, который был реконструирован. Он подходит для котлов, работающих на любом виде топлива, и имеет КПД до 92%. Давайте подробнее рассмотрим перечисленные варианты.
Кипящие

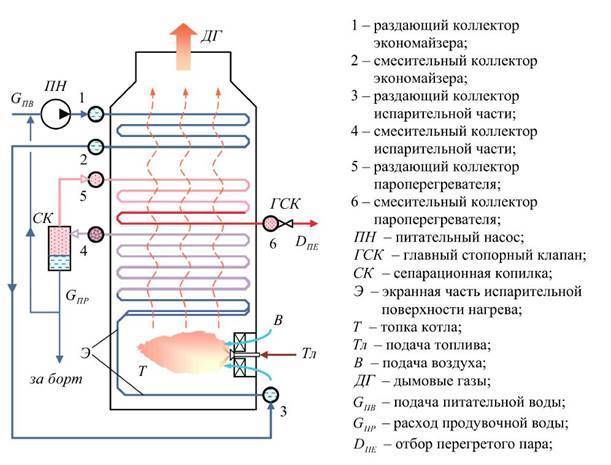

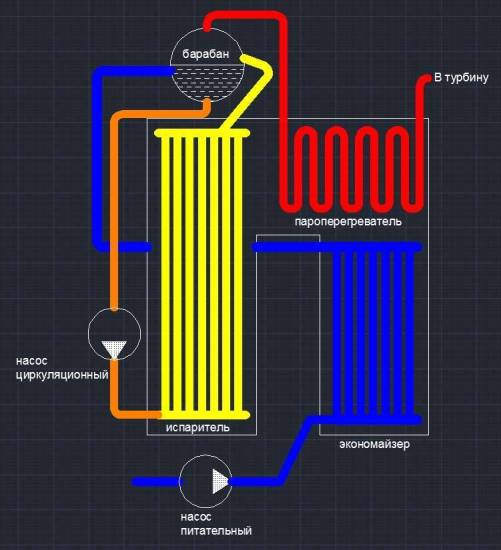

Водяной экономайзер для парового котла кипящего типа способен преобразовывать 20% воды в пар. Он оснащен двумя предохранительными клапанами, расположенными на входе и выходе. Прежде чем начать процесс растопки, важно открыть вентили на линиях барабана и нижнего коллектора.
Некипящие
Монтаж экономайзера некипящего типа осуществляется на котлах, работающих при низком давлении. Эти котлы не имеют обходных газоходов, и при их запуске начинается постоянное движение воды. Чтобы избежать нагрева жидкости до точки кипения, требуется обеспечить стабильное поступление воды.
На выходе температура воды оказывается ниже, чем в самом котле. Трубопроводы в данной системе располагаются вертикально, что позволяет регулировать температуру подогрева с помощью обходного борова и шиберов.
Чугунные
Чугунный экономайзер предназначен для подогрева воды в системах, работающих при давлении до 24 кгс/см². В его конструкции используются ребристые чугунные трубы длиной до 3 метров, которые соединяются между собой с помощью чугунного колена. Важный вопрос заключается в сроке службы этого устройства в качестве теплообменника. Он достаточно продолжителен, и при этом агрегат не подвержен механическим повреждениям.

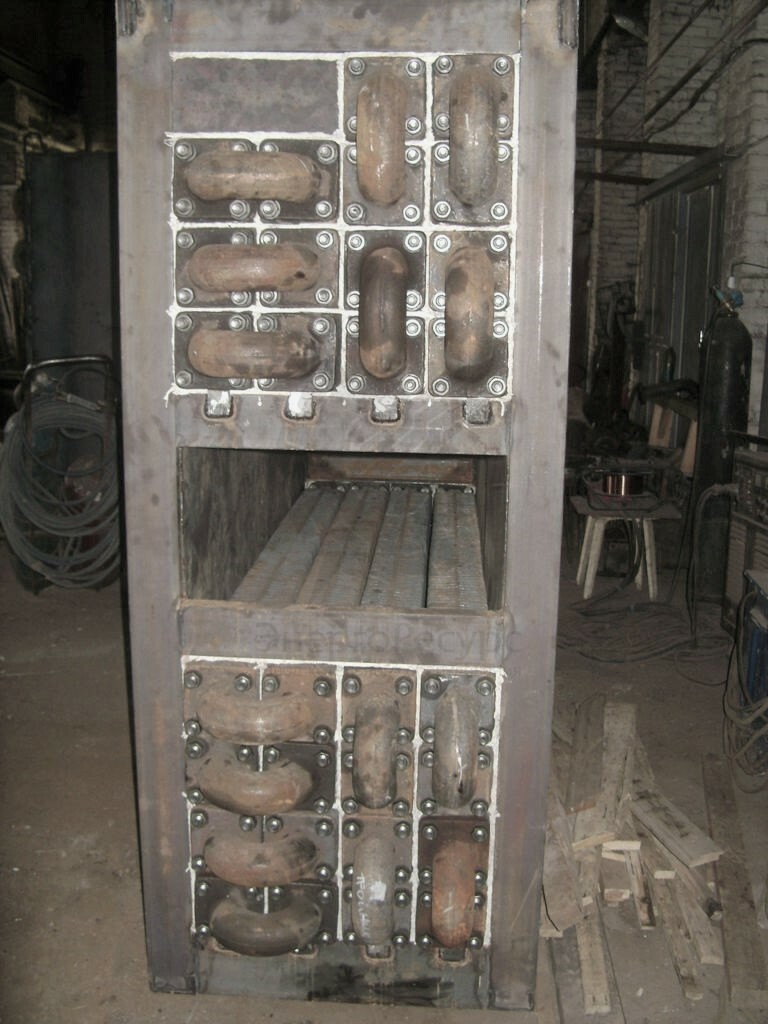

Из чугуна изготавливаются только некипящие агрегаты. Чугунный экономайзер ВТИ состоит из горизонтально расположенных рядов труб, которые могут быть выполнены в одной или двух колоннах с металлической перегородкой.
Стальные

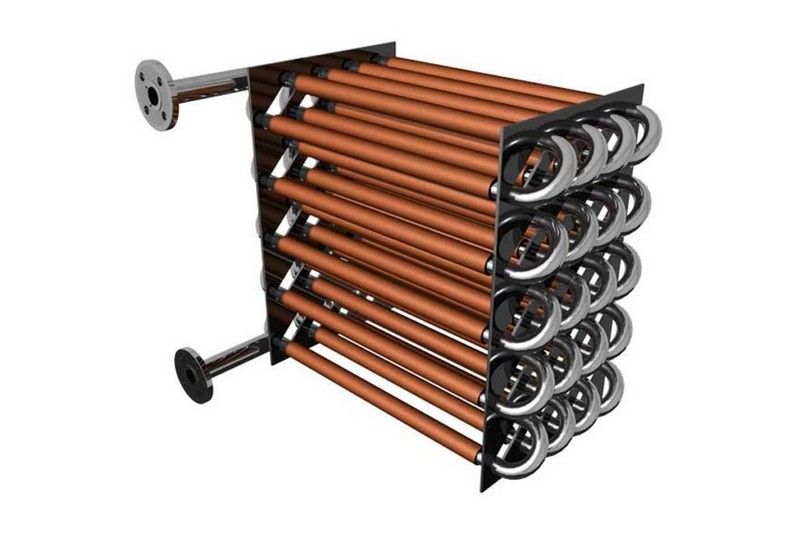

Стальной экономайзер подходит для котлов с любым уровнем давления и может быть различных типов. Важно, чтобы кипящий вариант обеспечивал свободный отвод пара, а питательная арматура располагалась перед экономайзером. Стальные устройства оснащены коллекторами и змеевиками, длина которых может достигать 1,82 метра.
У стальных агрегатов чаще всего наблюдаются признаки коррозии. Чтобы минимизировать этот риск, необходимо установить дополнительное оборудование для деаэрации воды. В результате вы сможете заметить, что котел будет иметь повышенную теплоотдачу, а вода будет нагреваться более эффективно.
Контактные и поверхностные
Контактные устройства располагаются за котлом и предназначены для подогрева воды и получения тепловой энергии. Экономайзер выполняет функцию промежуточного теплообменника.
Существуют два типа поверхностных индексов:
- П – используется для нагрева воды, необходимой для питания котлов. В открытых системах теплоснабжения переключение на нагрев воды запрещено.
- Т – предназначены для подогрева воды, поступающей в систему теплоснабжения. В закрытых системах теплоснабжения их можно переключать для нагрева воды.

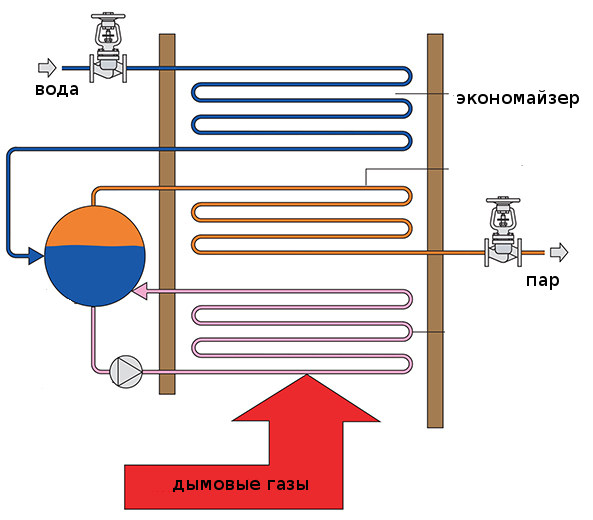

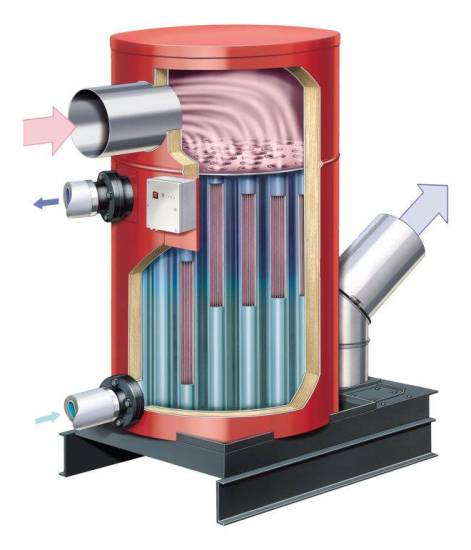

Конструкция и принцип работы экономайзера
Что такое экономайзер в котельной? Это устройство, которое использует горячие продукты сгорания, готовые покинуть котел. В отличие от других систем, оно лишь нагревает воду перед ее поступлением в контур водяного котла.
Таким образом, происходит снижение затрат на топливо. Экономайзер нагревает воду не за счет топлива, а благодаря отработанным газам.
Эффективность этого устройства подтверждена, и оно пользуется популярностью. В его конструкции нет ничего сложного – это стандартный теплообменник, который соединяется с системой через трубы. Для увеличения площади нагрева трубы размещаются в шахматном порядке.

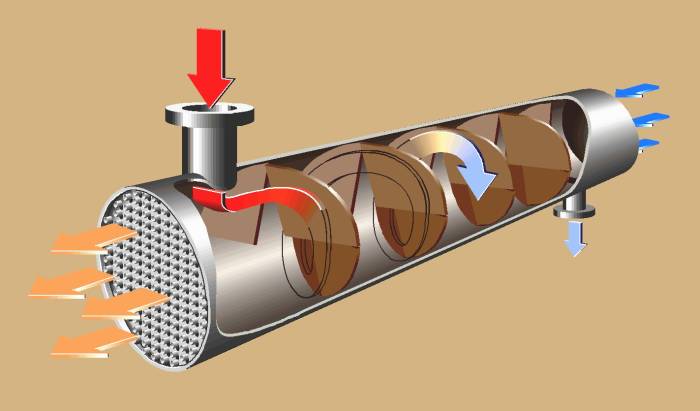

Горячие газы поступают в теплообменник и передают свое тепло. Экономайзеры отлично справляются с высокими нагрузками и могут долго функционировать в агрессивных условиях.

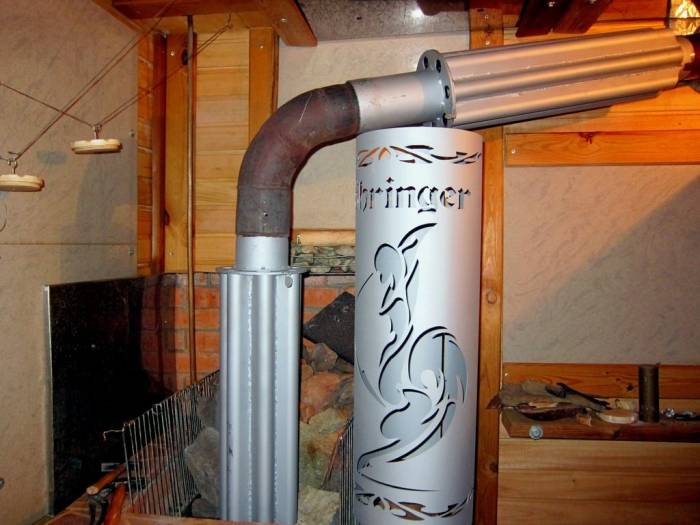

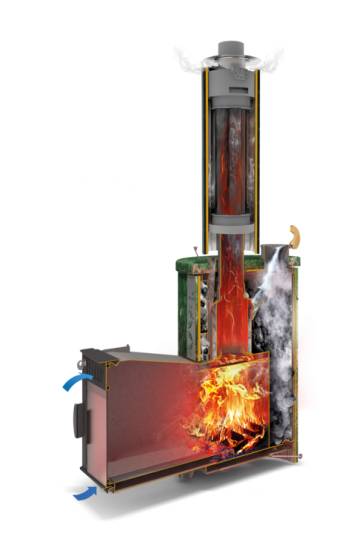

Как сделать экономайзер своими руками
Поняв, что такое экономайзер и как он функционирует, многие мастера начинают задумываться о возможности его самостоятельного изготовления. Это вполне осуществимо. Для работы вам понадобятся некоторые материалы и инструменты: медная трубка, фитинг, напильник, сварочный аппарат и ножницы по металлу.

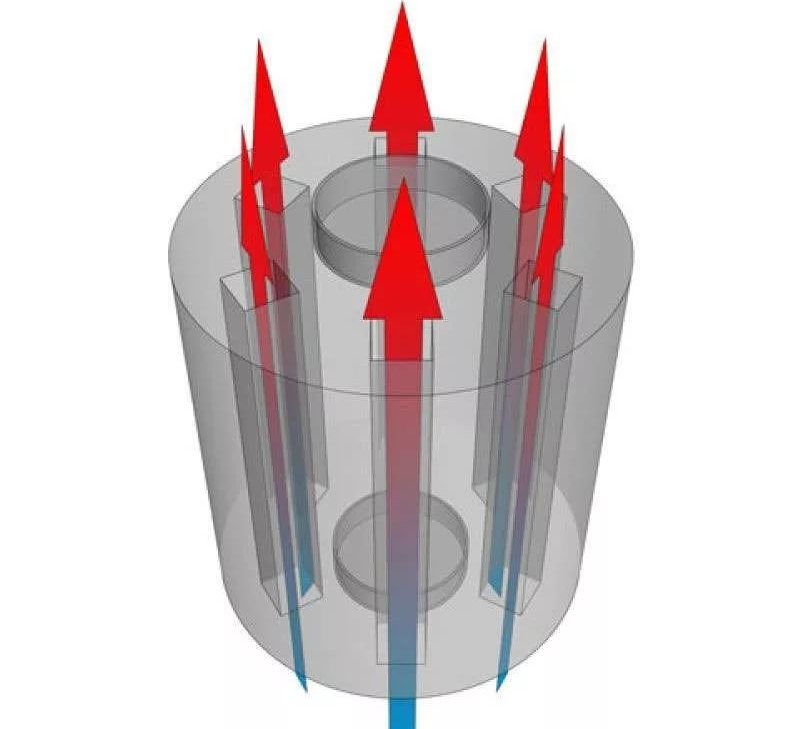

Схема устройства экономайзера довольно проста.
Читайте также:
Порядок действий следующий:
- заполните трубку песком и закройте ее с обеих сторон заглушками;
- создайте спиралевидную обмотку, оборачивая трубку по кругу;
- следите за тем, чтобы между витками оставалось равномерное расстояние;
- закрепите конструкцию на дымоходной трубе и промойте ее от песка, предварительно сняв заглушки;
- подключите патрубки от радиаторов к теплоносителю, чтобы надежно соединить систему;
- заполните систему водой и проведите тестирование;
- если возникла воздушная пробка, необходимо ее устранить.
Монтаж устройства
Змеевиковые конструкции монтируются на котлах и фиксируются к балкам каркасной системы. Перед началом установки важно тщательно проверить устройство и крепежные детали. После этого можно приступать к установке змеевика. Процесс включает прокатку шаром с использованием сжатого воздуха, после чего концы подготавливаются для сварки.
При установке чугунной модели необходимо выполнить выверку каркасной системы, затем собрать трубы и соединить их с помощью калачей. Также следует провести гидравлические испытания, после чего можно переходить к монтажу.
Обслуживание и ремонт оборудования
Теперь поговорим о том, какой ремонт требуется для экономайзера. Это устройство нуждается в регулярном осмотре и текущем ремонте, который следует проводить:
- по мере необходимости;
- три раза в год;
- как минимум один раз в год.
Важно своевременно заменять изношенные компоненты и проверять состояние смежных узлов и соединений, чтобы оперативно выявлять возможные дефекты. Каждые четыре года необходимо проводить капитальный ремонт, чтобы обеспечить надежную работу на более длительный срок. Обязательно проверяются: фланцевые соединения, обмуровка и состояние ребристых труб. Также выполняется внешний осмотр.
Использование этого устройства имеет множество преимуществ. Агрегаты отличаются высокой эффективностью и удобством в эксплуатации.

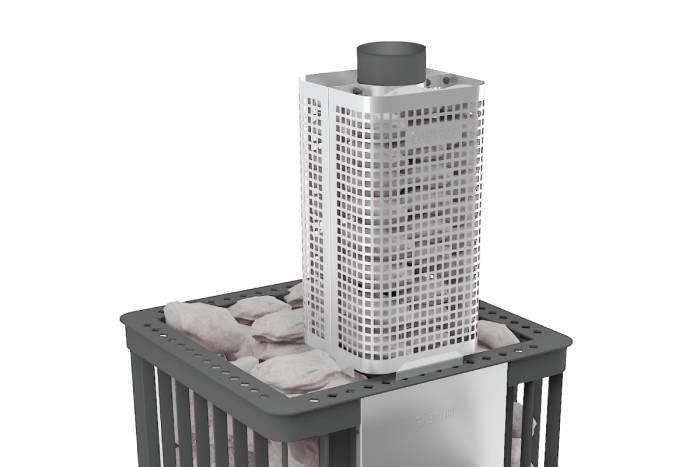

Ключевым моментом является выбор качественного оборудования для вашего котла, что поможет значительно сократить затраты на подготовку и нагрев жидкости. На фото представлены различные модели экономайзеров.
Экономайзер в системе отопления: влияние на эффективность
Экономайзер — это устройство, которое устанавливается в систему отопления с целью повышения её эффективности и снижения затрат на топливо. Его основная функция заключается в использовании тепла отработанных газов, которые выходят из котла, для подогрева воды, поступающей в котел. Это позволяет значительно повысить коэффициент полезного действия (КПД) котла и сократить расход топлива.
Работа экономайзера основана на принципе рекуперации тепла. Когда газ, образующийся в процессе сгорания топлива, проходит через котел, он отдает часть своего тепла теплоносителю, который затем используется для отопления помещений. Однако не все тепло уходит в котел — часть его теряется с отработанными газами. Экономайзер улавливает это тепло, что позволяет использовать его для предварительного подогрева воды, поступающей в котел. Таким образом, котел работает более эффективно, так как ему требуется меньше энергии для достижения необходимой температуры.
Установка экономайзера может значительно снизить затраты на отопление. По оценкам специалистов, использование экономайзера может повысить КПД котла на 5-15%, что в свою очередь приводит к снижению расхода топлива на 10-20%. Это особенно актуально для промышленных котлов и систем отопления в больших зданиях, где затраты на топливо могут быть значительными.
Кроме того, экономайзеры способствуют снижению выбросов вредных веществ в атмосферу, так как более полное сжигание топлива приводит к уменьшению содержания углекислого газа и других загрязняющих веществ в отработанных газах. Это делает использование экономайзеров не только экономически выгодным, но и экологически безопасным решением.
При установке экономайзера необходимо учитывать несколько факторов. Во-первых, важно правильно выбрать тип экономайзера в зависимости от характеристик котла и системы отопления. Существуют разные виды экономайзеров, включая водяные, газовые и комбинированные. Во-вторых, необходимо правильно рассчитать размеры устройства, чтобы оно эффективно выполняло свои функции. Неправильно подобранный экономайзер может не только не дать ожидаемого эффекта, но и привести к снижению эффективности работы котла.
Также стоит отметить, что установка экономайзера требует определенных навыков и знаний в области отопительных систем. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут правильно установить устройство и настроить его работу. Однако при наличии необходимых знаний и инструментов, установка экономайзера может быть выполнена самостоятельно, что позволит сэкономить на услугах специалистов.
Вопрос-ответ
Что делает экономайзер в котле?
Экономайзеры служат в качестве теплообменников в системах котельного отопления. Их используют для предварительного нагрева воды перед поступлением в котел с помощью выходящих дымовых газов.
Каково назначение экономайзера в котле?
Экономайзеры улавливают тепло из дымохода и возвращают его в котел, нагревая поступающую питательную воду. Благодаря нагреванию питательной воды котлу не нужно тратить много топлива на пар. В долгосрочной перспективе расходы на топливо составляют основную статью расходов при эксплуатации котла.
Какую функцию выполняет экономайзер в системах теплоснабжения котельных?
Экономайзер — теплообменное устройство, которое устанавливается в котельной для утилизации тепла от уходящих дымовых газов. Главная цель агрегата — передача оставшегося тепла от отработанных газов к питательной воде, что позволяет повысить ее температуру до поступления в основной котел.
Советы
СОВЕТ №1
Перед установкой экономайзера котла обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять, какие компоненты необходимы и как правильно подключить устройство для достижения максимальной эффективности.
СОВЕТ №2
Обратите внимание на выбор материала для экономайзера. Нержавеющая сталь или специальные сплавы обеспечат долговечность и устойчивость к коррозии, что особенно важно в условиях высокой температуры и влажности.
СОВЕТ №3
При установке экономайзера следите за правильной настройкой системы. Неправильная регулировка может привести к снижению эффективности работы котла и увеличению расхода топлива, что сводит на нет все преимущества установки экономайзера.
СОВЕТ №4
Не забывайте о регулярном обслуживании экономайзера. Чистка и проверка состояния устройства помогут поддерживать его эффективность и продлить срок службы, что в итоге сэкономит ваши средства на топливе.
