Правильное подключение радиаторов отопления влияет на эффективность и комфорт в доме. В статье рассмотрим схемы и способы обвязки радиаторов, чтобы помочь выбрать оптимальный вариант для отопительного контура. Независимо от типа радиаторов — чугунные, алюминиевые, биметаллические или стальные — знание особенностей подключения обеспечит равномерное распределение тепла и предотвратит возможные проблемы.

Что нужно для эффективной работы батарей?

Эффективная система отопления может значительно снизить расходы на топливо. Поэтому, когда вы планируете ее проектирование, важно принимать обдуманные решения. Порой рекомендации соседа по даче или друга, который советует использовать его систему, могут оказаться совершенно неуместными.

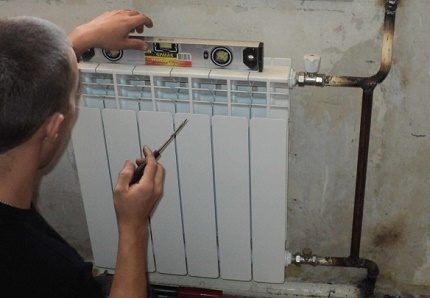

Если у вас нет времени заниматься этими вопросами самостоятельно, разумнее всего обратиться к специалистам, работающим в данной области не менее пяти лет и имеющим положительные отзывы от клиентов.

Если вы решили самостоятельно установить новые радиаторы или заменить старые, необходимо учитывать, что на их эффективность влияют следующие факторы:

• размеры и тепловая мощность отопительных приборов;
• их расположение в помещении;
• способ подключения.

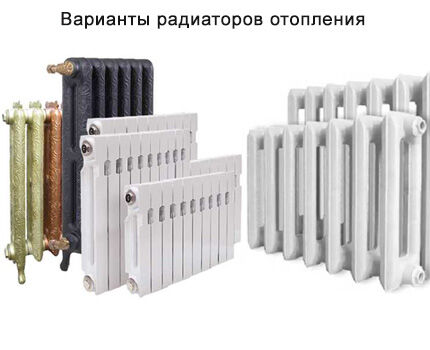

Ассортимент отопительных приборов может удивить неподготовленного покупателя. На рынке представлены настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют разные формы, размеры, уровни теплоотдачи и типы подключения. Эти характеристики следует учитывать при установке отопительных приборов в систему.

При выборе моделей отопительных приборов лучше ориентироваться на материал и тепловую мощность, указанную производителем.

Количество радиаторов и их размеры будут варьироваться в зависимости от площади помещения, уровня теплоизоляции внешних стен, схемы подключения и тепловой мощности, указанной в паспорте изделия.

Радиаторы могут располагаться под окнами, между окнами, находящимися на значительном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, а также в прихожих, кладовых, ванных комнатах и подъездах многоквартирных домов.

В зависимости от места и способа установки отопительного прибора, теплопотери будут различаться. Наименее удачный вариант – это радиатор, полностью закрытый экраном.

Рекомендуется установить теплоотражающий экран между стеной и отопительным прибором. Его можно сделать самостоятельно, используя один из теплоотражающих материалов, таких как пенофол, изоспан или другой фольгированный аналог.

Также стоит придерживаться основных правил установки радиатора под окном:

• все радиаторы в одной комнате должны находиться на одном уровне;
• ребра конвекторов должны быть в вертикальном положении;
• центр отопительного прибора должен совпадать с центром окна или находиться на 2 см вправо (влево);
• длина радиатора должна составлять не менее 75% от длины окна;
• расстояние до подоконника должно быть не менее 5 см, до пола – не меньше 6 см. Оптимальное расстояние – 10-12 см.

Правильное подключение радиаторов к системе отопления влияет на уровень теплоотдачи и потери тепла.

Соблюдая основные нормы размещения радиаторов, можно значительно снизить вероятность проникновения холода в помещение через окно.

Иногда владельцы жилья следуют советам знакомых, но результат оказывается далеким от ожидаемого. Все сделано так же, как у друга, но радиаторы не работают должным образом.

Это может означать, что выбранная схема подключения не подходит именно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или допущены ошибки при установке.

Эксперты в области отопления подчеркивают важность правильного выбора схемы обвязки радиаторов для обеспечения эффективного и равномерного отопления помещений. Существует несколько популярных схем, таких как однотрубная и двухтрубная, каждая из которых имеет свои преимущества и недостатки. Однотрубная система, например, более экономична и проще в установке, однако может привести к неравномерному прогреву радиаторов, особенно если они расположены далеко от котла. В то же время, двухтрубная схема обеспечивает более стабильный температурный режим, так как каждый радиатор получает горячую воду напрямую, но требует больше материалов и времени на установку.

Эксперты рекомендуют учитывать не только технические характеристики, но и особенности планировки помещения, чтобы выбрать наиболее подходящую схему. Также важно обратить внимание на тип радиаторов и их мощность, чтобы обеспечить оптимальное сочетание с выбранной системой отопления. Правильный выбор схемы обвязки радиаторов может существенно повысить комфорт и снизить затраты на отопление.

Отопление и виды подключения радиаторов. Тип подключения радиаторов.

Разновидности отопительных систем для частного дома

Количество тепла, которое выделяют отопительные радиаторы, в значительной степени зависит от типа отопительной системы и метода подключения. Для того чтобы выбрать наиболее подходящий вариант, важно сначала ознакомиться с различными видами отопительных систем и понять их ключевые отличия.

Схема подключения	Преимущества	Недостатки
Однотрубная	Простота монтажа, экономия труб, эстетичный вид (меньше труб)	Неравномерный нагрев радиаторов (последние холоднее), сложность регулировки температуры, низкая ремонтопригодность (отключение одного радиатора влияет на всю систему)
Двухтрубная тупиковая	Равномерный нагрев радиаторов, возможность индивидуальной регулировки, высокая ремонтопригодность	Больший расход труб, сложнее монтаж, возможно образование воздушных пробок
Двухтрубная попутная (петля Тихельмана)	Равномерный нагрев радиаторов, отсутствие воздушных пробок, высокая ремонтопригодность, сбалансированное распределение тепла	Самый большой расход труб, сложный монтаж, требует точных расчетов
Лучевая (коллекторная)	Максимальная равномерность нагрева, индивидуальная регулировка каждого радиатора, скрытая прокладка труб, высокая ремонтопригодность	Высокая стоимость материалов (коллектор, много труб), сложный монтаж, требует больше места для коллектора
Нижнее подключение	Эстетичный вид (трубы скрыты), удобство монтажа при скрытой прокладке	Возможно снижение теплоотдачи (особенно при неправильном монтаже), требует использования специальных радиаторов
Боковое подключение	Высокая теплоотдача, простота монтажа, универсальность (подходит для большинства радиаторов)	Трубы остаются на виду, менее эстетично
Диагональное подключение	Максимальная теплоотдача, равномерный прогрев радиатора	Требует больше места для прокладки труб, менее эстетично

Интересные факты

Вот несколько интересных фактов о схемах и способах подключения радиаторов:

1. Схема «однотрубная» и «двухтрубная»: Однотрубная система подключения радиаторов проще и дешевле в установке, так как все радиаторы подключаются последовательно. Однако, в такой системе может возникнуть проблема неравномерного прогрева, так как теплоноситель проходит через все радиаторы по очереди. В двухтрубной системе каждый радиатор подключается к отдельным трубам для подачи и обратки, что обеспечивает более равномерное распределение тепла и возможность регулировки температуры в каждом радиаторе.

2. Схема «параллельного подключения»: В некоторых случаях используется схема параллельного подключения радиаторов, которая позволяет каждому радиатору получать одинаковое количество теплоносителя. Это особенно полезно в больших помещениях или зданиях, где необходимо обеспечить равномерный прогрев.

3. Тепловые потери и выбор схемы: При выборе схемы обвязки радиаторов важно учитывать тепловые потери здания. Например, в домах с хорошей теплоизоляцией можно использовать более простые схемы, в то время как в зданиях с высокими тепловыми потерями предпочтительнее применять более сложные схемы с возможностью регулировки и балансировки системы, чтобы избежать перегрева или недогрева отдельных помещений.

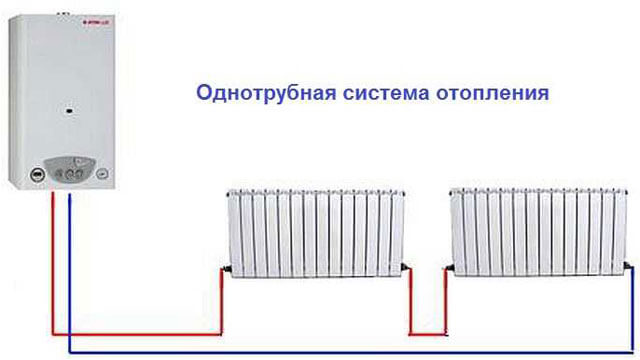

Однотрубные системы

Данная система отопления считается наиболее эффективной с точки зрения расхода материалов при установке. Именно поэтому такая схема подключения радиаторов отопления наиболее распространена в многоэтажных зданиях, хотя ее также можно встретить и в частных домах. Эта схема подразумевает последовательное подключение радиаторов к магистрали: теплоноситель сначала проходит через один радиатор, затем переходит ко второму и так далее. Последний радиатор соединяется с отопительным котлом или стояком (в случае многоэтажного дома).

К недостаткам такого способа разводки можно отнести отсутствие возможности регулировки теплоотдачи радиаторов. Установленный регулятор на одном из радиаторов позволит изменять параметры всей системы. Также стоит отметить, что температура теплоносителя различается на разных радиаторах. Наилучшее прогревание наблюдается у тех радиаторов, которые расположены ближе к котлу, в то время как те, что находятся дальше, становятся все холоднее по мере удаления. Это связано с последовательным подключением батарей отопления.

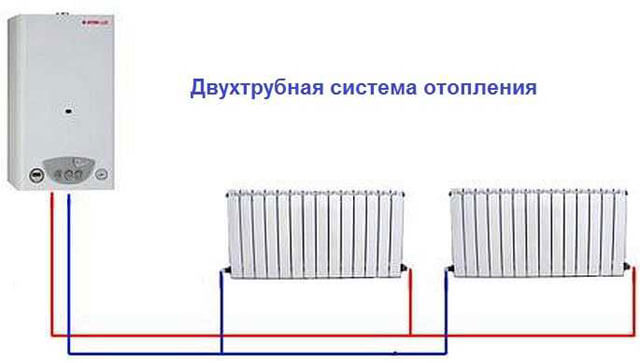

Двухтрубная разводка

Двухтрубная система подключения радиаторов отопления имеет свои особенности, заключающиеся в наличии двух труб: подающей и обратной. Все радиаторы подключаются к этим двум трубопроводам, что создает параллельную схему подключения батарей в частном доме. Одним из главных преимуществ данной схемы является то, что на все радиаторы подается теплоноситель с одинаковой температурой. Кроме того, каждый радиатор может быть оборудован терморегулятором, что позволяет контролировать уровень выделяемого тепла.

Недостатком данной системы является необходимость использования большего количества труб для разводки. Тем не менее, это компенсируется возможностью балансировки системы в процессе ее эксплуатации.

Лучевая (коллекторная) система

Коллекторная схема представляет собой вариант двухтрубного подключения, однако с более сложной разводкой. Она используется в ситуациях, когда необходимо скрыть трубы, например, под напольным покрытием. В таком случае устанавливаются два коллектора — один для подачи, другой для обратки, и от каждого радиатора прокладывается одна труба к первому коллектору и еще одна ко второму.

В некоторых схемах подключения могут использоваться два типа систем. Весь дом может быть отапливаем по двухтрубному принципу, но для определенного участка, например, веранды или просторной гостиной, может быть применена схема с несколькими радиаторами по однотрубному принципу. При проектировании двухтрубной схемы подключения радиаторов отопления в частном доме важно не запутаться в коллекторах подачи и обратки.

Схемы подключения радиаторов

Эффективность обогрева радиаторов во многом определяется способом подачи теплоносителя. Существуют различные методы, которые могут быть как более, так и менее результативными.

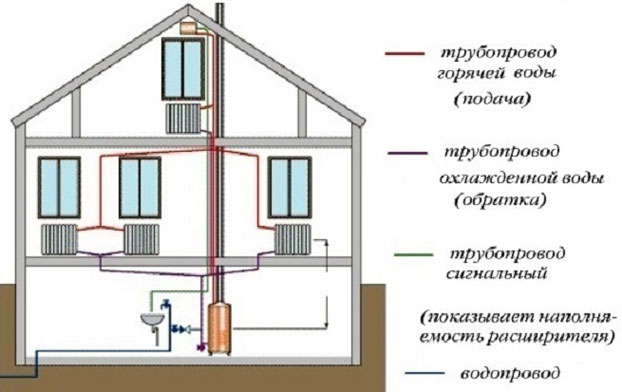

Схема подключения радиаторов Паук

Представим себе котел, от которого мы ведем трубопровод к центру дома. Обычно такую конструкцию называют «паук». Мы опускаем стояки и собираем их, направляя в обратную систему. Затем подключаем радиаторы к трубам. Теплоноситель поднимается вверх, следуя законам физики: горячая жидкость движется вверх, а вторая труба, расположенная посередине, отводит остывший теплоноситель вниз. Он проходит через радиатор, теряет тепло и возвращается обратно.

Важно отметить, что нижние трубы должны быть установлены с уклоном. Это единственная сложность, связанная с данной системой. Однако в последнее время многие вновь обращаются к таким старым схемам из-за проблем с энергоносителями. Например, частые отключения электричества могут привести к тому, что насос перестанет работать, и система просто остановится. В отличие от этого, описанная система функционирует постоянно. Котел может быть любым: газовым, угольным, дизельным или даже электрическим. Вся эта конструкция будет работать без перебоев.

Тем не менее, стоит отметить, что такая система довольно громоздка. Ее часто приходится выводить на крышу или чердак, что может оказаться сложной задачей для многих.

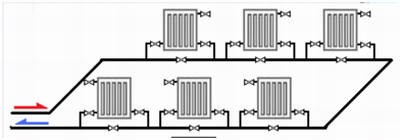

Схема подключения «Ленинградка»

Рассмотрим вторую систему отопления. В этом случае мы начинаем с подачи теплоносителя из котла, после чего опускаем его вниз. Далее теплоноситель проходит по трубам, расположенным на уровне радиаторов, и возвращается обратно в котел. Важно соблюдать уклон в этой системе. Данная схема называется радиаторным отоплением, так как обычно устанавливаются 2-3 радиатора. Первый радиатор получает горячий теплоноситель, часть из которого уходит обратно, охлажденная, а горячая часть направляется ко второму радиатору. Такую конфигурацию подключения радиаторов также называют «классической ленинградкой». Необходимо немного приподнять трубы, чтобы обеспечить необходимый разгон. Затем вода будет двигаться по уклону, который также играет важную роль. Однако это не всегда удобно, так как двери могут мешать. Кроме того, чем меньше отводов в системе, тем эффективнее она работает. Если это правило не соблюсти, можно значительно ухудшить работу всей системы.

Ленинградка может функционировать с насосом, который устанавливается в обратной линии. Это позволяет увеличить скорость циркуляции и повысить эффективность работы системы. Однако у этой схемы есть один недостаток — требуется использование труб большого диаметра. Если в принудительной системе подключения радиаторов отопления мы используем трубы диаметром 32 мм, насос сможет обеспечить необходимое давление. В случае ленинградки трубы должны быть более широкими для нормальной работы системы. Поэтому такие схемы подключения являются отличным выбором. В новостройках мы всегда рекомендуем использовать именно такие системы отопления, особенно если возникают проблемы с подачей электричества. В этом случае можно использовать печное отопление или газовые котлы. На сегодняшний день существуют энергонезависимые системы с возможностью регулировки температуры.

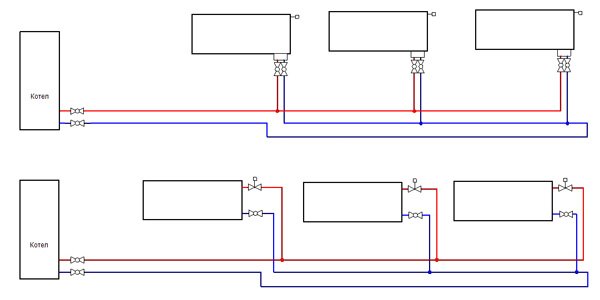

Схема Тихельмана: все радиаторы в одинаковых условиях

Как следует из названия, данная схема подключения радиаторов отопления отличается простотой, но в то же время имеет свои нюансы. Первый радиатор располагается ближе всего к насосу, но находится на максимальном расстоянии от обратной трубы, в то время как последний радиатор находится дальше от насоса, но ближе к «обратке». Таким образом, сопротивление и давление на каждом радиаторе остаются одинаковыми. Протоки через все радиаторы также равны. Если мы закроем любой из радиаторов, остальные продолжат функционировать в обычном режиме, так как система автоматически балансируется. Хотя на первый взгляд может показаться, что требуется больше труб, на практике, если радиаторы расположены по кругу здания, схема оказывается гораздо более простой и элегантной по сравнению с предыдущими вариантами. С помощью петли Тихельмана можно обвязать как два, так и три этажа. Более того, если на одном этаже все радиаторы будут закрыты, на другом этаже они продолжат эффективно обогревать помещение.

Радиаторы с нижним подключением

Все радиаторы отопления могут быть подключены двумя способами — боковым и нижним. Нижнее подключение не вызывает никаких сомнений. В этом случае имеются только два патрубка — для подачи и для обратки. Таким образом, с одной стороны в радиатор поступает теплоноситель, а с другой — он отводится.

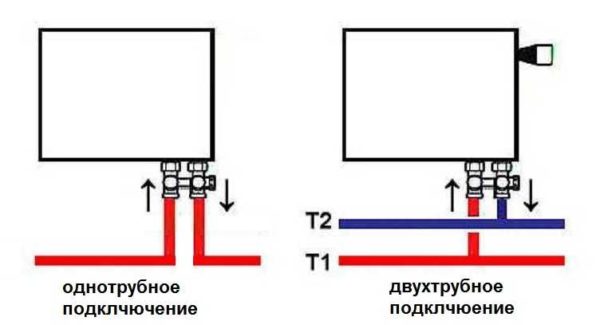

Нижнее подключение радиаторов отопления в однотрубной и двухтрубной системах

Четкие указания о том, куда подключать подающий и обратный патрубки, можно найти в инструкции по установке, которая обязательно должна быть под рукой.

Батареи отопления с боковым подключением

При боковом подключении существует гораздо больше возможностей: подающий и обратный трубопровод можно подключить к двум патрубкам, что в итоге дает четыре варианта подключения.

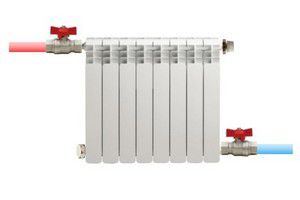

Диагональное подключение

Такое подключение радиаторов отопления считается наиболее эффективным и служит эталоном, по которому производители тестируют свои отопительные устройства. Данные о тепловой мощности, указанные в паспорте, также соответствуют этому типу подключения. Все остальные варианты подключения менее эффективно распределяют тепло.

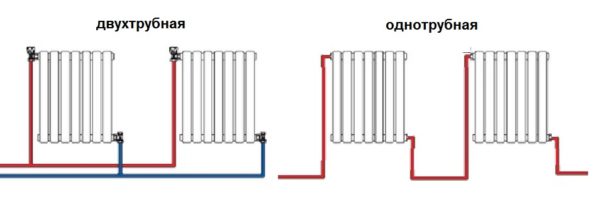

Диагональная схема подключения радиаторов отопления в двухтрубных и однотрубных системах

Это связано с тем, что при диагональном подключении теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Одностороннее

Как следует из названия, трубопроводы подключаются с одной стороны: подача осуществляется сверху, а обратка — снизу. Этот способ подключения удобен в тех случаях, когда стояк располагается сбоку от отопительного прибора, что довольно часто встречается в квартирах, поэтому именно такой тип подключения является наиболее распространенным. Подводка теплоносителя снизу используется реже, так как размещение труб в этом случае может быть менее удобным.

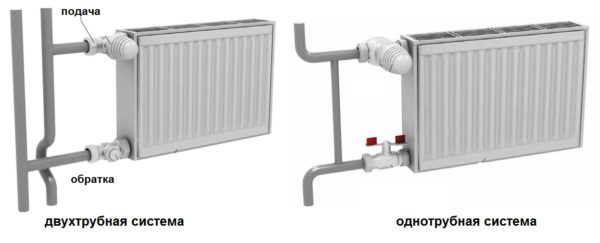

Боковое подключение для однотрубной и двухтрубной систем

При боковом подключении радиаторов эффективность их нагрева немного ниже — всего на 2%. Однако это касается случаев, когда количество секций в радиаторе не превышает 10. Если батарея состоит из большего числа секций, то дальняя от подключения часть может плохо прогреваться или оставаться холодной. В панельных радиаторах для устранения этой проблемы устанавливаются удлинители потока — специальные трубки, которые позволяют теплоносителю доходить до более удаленных секций. Аналогичные устройства можно применять и в алюминиевых или биметаллических радиаторах, что способствует улучшению теплоотдачи.

Не прогревает радиатор отопления! Есть решение

Нижнее или седельное подключение

Среди всех способов подключения радиаторов отопления, седельное соединение является наименее эффективным. Потери тепла в этом случае составляют около 12-14%. Однако этот метод отличается высокой эстетикой, так как трубы обычно располагаются на полу или скрыты под ним. Чтобы компенсировать потери, можно выбрать радиатор с немного большей мощностью, чем это необходимо.

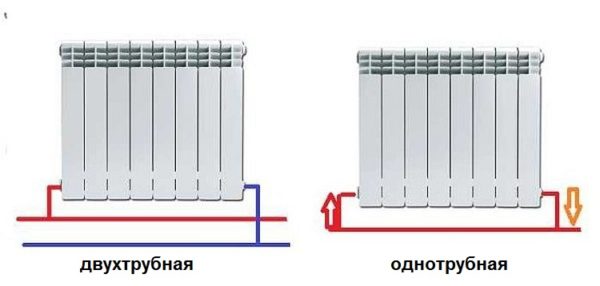

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией данный тип подключения не рекомендуется, но в системах с насосом он может работать достаточно эффективно. В некоторых ситуациях его эффективность может даже сопоставляться с боковым подключением. При определенной скорости движения теплоносителя возникают вихревые потоки, что способствует равномерному прогреву всей поверхности радиатора и увеличивает теплоотдачу. Эти процессы еще не изучены полностью, поэтому предсказать поведение теплоносителя в таких условиях пока сложно.

Как подключить радиатор отопления с наибольшей эффективностью

Система с верхней разводкой

Преимуществом данной системы является отсутствие воздушных пробок и высокая скорость циркуляции теплоносителя.

Обратите внимание! К недостаткам можно отнести не самый привлекательный внешний вид с открытыми трубопроводами, а также неэффективное использование материалов и сложности с разводкой в больших помещениях.

Естественное или принудительное движение воды?

Выбор способа подключения радиаторов зависит от типа движения теплоносителя, который будет использоваться в системе. Существует два основных варианта: естественная циркуляция и принудительная.

Первый вариант основан на физических принципах и не требует установки дополнительных устройств. Он подходит, если в качестве теплоносителя используется вода, так как любые незамерзающие жидкости будут менее эффективно циркулировать в системе.

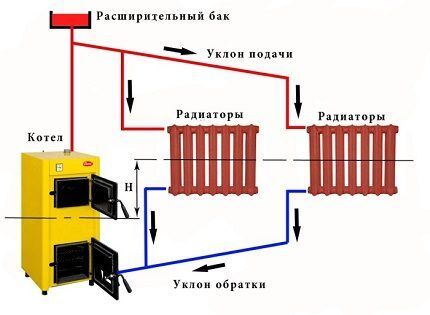

Система включает в себя котел, который нагревает воду, расширительный бачок, подающие и обратные трубопроводы, а также радиаторы. При нагревании вода расширяется и начинает двигаться по стояку, последовательно проходя через установленные радиаторы. Охлажденная вода возвращается в котел самотеком.

При использовании естественной циркуляции горизонтальные трубопроводы устанавливаются с небольшим наклоном в сторону движения теплоносителя. Эта система обладает саморегулирующими свойствами, так как количество циркулирующей воды изменяется в зависимости от её температуры. Циркуляционный напор увеличивается, что позволяет воде равномерно прогревать помещение.

Для естественной циркуляции применяются однотрубные и двухтрубные схемы с верхней разводкой, а также двухтрубные с нижней. Эти методы подключения радиаторов особенно эффективны для небольших помещений.

Важно оснастить радиаторы воздушными спускниками для удаления избыточного воздуха или установить автоматические воздухоотводчики на стояках. Оптимально размещать котел в подвале, чтобы он находился ниже уровня отапливаемого помещения.

Схема подключения радиаторов с естественной циркуляцией должна предусматривать небольшой уклон в сторону движения воды.

Для домов площадью 100 м² и более необходимо изменить систему циркуляции теплоносителя. В этом случае потребуется специальное устройство, которое будет стимулировать движение воды или антифриза по трубам — циркуляционный насос. Его мощность определяется площадью отапливаемого пространства.

Насос устанавливается на подающем или обратном трубопроводе. Для удаления лишнего воздуха из системы в самой верхней точке трубопровода следует установить автоматические спускники или использовать радиаторы с кранами Маевского для ручного стравливания.

Использование насоса для принудительной циркуляции позволяет применять антифриз в качестве теплоносителя. В этом случае необходимо установить расширительный бак закрытого типа, чтобы избежать вредных испарений для здоровья жильцов.

Циркуляционный насос может быть использован в однотрубных и двухтрубных схемах с горизонтальным и вертикальным подключением отопительных приборов.

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего была представлена информация в предыдущих разделах статьи? Дело в том, что расположение подающей и обратной труб значительно влияет на эффективность теплоотдачи радиатора отопления.

Схема подключения радиатора к системе Направление потоков теплоносителя

Диагональное двухстороннее подключение радиатора с подачей сверху
Эта схема считается наиболее эффективной. В основном, именно она используется при расчете теплоотдачи конкретной модели радиатора, принимая мощность батареи при таком подключении за единицу. Теплоноситель, не встречая преград, полностью проходит через верхний коллектор и все вертикальные каналы, что обеспечивает максимальную теплоотдачу. Весь радиатор равномерно прогревается по всей своей поверхности.
Одностороннее подключение радиатора с подачей сверху
Эта схема является одной из самых распространенных в отопительных системах многоэтажных зданий, так как она компактна для вертикальных стояков. Она используется как на стояках с верхней подачей теплоносителя, так и на обратных, нисходящих – с нижней подачей. Данная схема достаточно эффективна для небольших радиаторов. Однако, если радиатор состоит из большого количества секций, прогрев может быть неравномерным. Кинетической энергии потока может не хватать для достижения самого дальнего конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие вертикальные каналы. В результате, в удаленной от входа части батареи могут образовываться холодные зоны, значительно отличающиеся по температуре от противоположных. При расчетах системы обычно предполагается, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3-5%. А при длинных радиаторах такая схема становится неэффективной или требует оптимизации (об этом будет рассказано ниже).
Одностороннее подключение радиатора с подачей снизу
Эта схема аналогична предыдущей и во многом повторяет ее недостатки, но применяется в однотрубных системах с нижней подачей – на восходящей трубе, что приводит к подаче теплоносителя снизу. Потери в общей теплоотдаче при таком подключении могут достигать 20-22%. Это связано с тем, что движение теплоносителя через ближние вертикальные каналы усиливается разницей в плотности – горячая жидкость стремится вверх, и поэтому ей труднее добраться до дальнего края нижнего подающего коллектора радиатора. Иногда это единственный вариант подключения. Потери частично компенсируются тем, что в восходящей трубе температура теплоносителя всегда выше. Схему можно оптимизировать с помощью специальных устройств.
Двухстороннее подключение с нижним подключением обеих подводок
Схема нижнего, или «седельного» подключения, очень популярна в автономных системах частных домов, так как позволяет скрыть трубы отопительного контура под декоративным полом или сделать их менее заметными. Однако по теплоотдаче такая схема далека от оптимальной, и возможные потери эффективности могут составлять 10-15%. В этом случае теплоноситель предпочитает нижний коллектор, а распространение по вертикальным каналам происходит в основном за счет разницы в плотности. В результате верхняя часть радиатора может прогреваться значительно хуже нижней. Существуют определенные методы и средства, позволяющие минимизировать этот недостаток.
Диагональное двухстороннее подключение радиатора с подачей снизу
Несмотря на внешнее сходство с первой, самой оптимальной схемой, разница между ними значительна. Потери эффективности при таком подключении могут достигать 20%. Это объясняется тем, что теплоноситель не имеет стимулов для свободного проникновения на дальний участок нижнего подающего коллектора радиатора – из-за разницы в плотности он выбирает наиболее близкие вертикальные каналы. В итоге, при достаточно равномерно прогретом верхнем участке, в нижнем углу, противоположном входу, часто образуется застой, и температура поверхности батареи в этой области оказывается ниже. Эта схема на практике используется крайне редко – сложно представить ситуацию, когда она была бы единственным возможным решением, отвергая более оптимальные варианты.

В таблице намеренно не упоминается нижнее одностороннее подключение радиаторов. Этот вопрос неоднозначен, так как во многих радиаторах, допускающих такую врезку, предусмотрены специальные адаптеры, которые фактически превращают нижнее подключение в один из рассмотренных вариантов. Кроме того, для обычных радиаторов можно приобрести дополнительное оборудование, позволяющее изменить нижнюю одностороннюю подводку на более оптимальный вариант.

Стоит отметить, что существуют и более «экзотические» схемы подключения, например, для вертикальных радиаторов большой высоты – некоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Однако конструкция таких батарей разработана так, чтобы обеспечить максимальную теплоотдачу.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Эффективность работы радиаторов отопления зависит не только от схемы их подключения к трубам, но и от правильного выбора места установки.

Прежде всего, важно учитывать определенные правила размещения радиаторов на стенах в отношении к окружающим конструкциям и элементам интерьера.

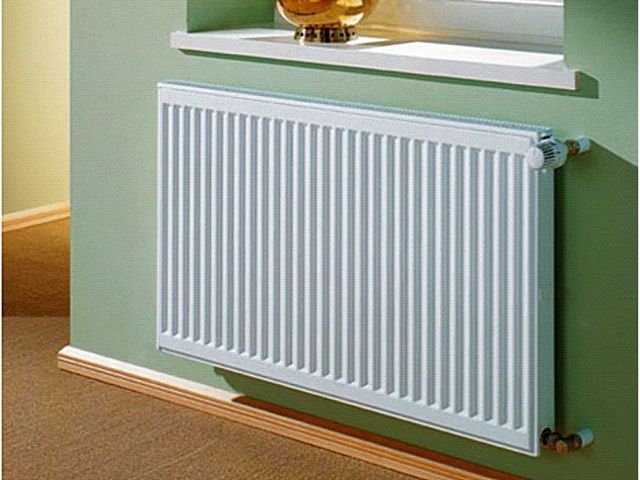

Наиболее распространенное место для установки радиатора – под оконным проемом. Это не только способствует общей теплоотдаче, но и создает конвекционный поток, который формирует «тепловую завесу», предотвращающую поступление холодного воздуха из окна.

Оптимальное расположение радиаторов отопления – под окнами

• Радиатор будет работать наиболее эффективно, если его длина составит примерно 75% ширины оконного проема. При этом желательно установить его по центру окна, отклонение не должно превышать 20 мм в любую сторону.
• Расстояние от нижней части подоконника (или других преград сверху, таких как полки или стенки ниши) должно быть около 100 мм. В любом случае, оно не должно быть меньше 75% глубины радиатора, иначе это создаст препятствия для конвекционных потоков и снизит эффективность работы устройства.
• Высота нижнего края радиатора над полом должна составлять примерно 100-120 мм. Если просвет меньше 100 мм, это создаст трудности для уборки под батареей, где скапливается пыль, а также затруднит конвекцию. Слишком высокая установка радиатора (от 150 мм и выше) также нежелательна, так как это может привести к неравномерному распределению тепла в помещении, оставляя холодные зоны у пола.
• Радиатор должен быть установлен на расстоянии не менее 20 мм от стены. Уменьшение этого расстояния нарушает нормальную конвекцию воздуха и может привести к образованию пылевых следов на стене.

Эти параметры являются ориентировочными, однако для некоторых моделей радиаторов производители могут предоставлять свои рекомендации по установке, которые указаны в инструкциях.

Часто в паспортах радиаторов отопления производители указывают рекомендуемые размеры для их установки.

Не стоит забывать, что радиатор, установленный открыто на стене, будет иметь значительно большую теплоотдачу, чем тот, который частично или полностью закрыт предметами интерьера. Даже широкий подоконник может снизить эффективность обогрева на несколько процентов. Если учесть, что многие владельцы предпочитают использовать плотные шторы или закрывать радиаторы декоративными экранами, расчетная мощность может оказаться недостаточной для полноценного обогрева.

Различные экраны и декоративные короба для радиаторов могут выглядеть привлекательно, но они значительно снижают эффективность отопления.

Потери теплоотдачи, зависящие от особенностей установки радиатора, представлены в таблице ниже.

Иллюстрация Влияние размещения на теплоотдачу радиатора

	Радиатор установлен открыто на стене или под подоконником, который закрывает не более 75% глубины батареи. В этом случае сохраняются оба основных пути теплопередачи – конвекция и тепловое излучение. Эффективность можно считать равной единице.
	Подоконник или полка полностью закрывают радиатор сверху. Для инфракрасного излучения это не имеет значения, но конвекционный поток сталкивается с серьезным препятствием. Потери составляют 3-5% от общей тепловой мощности батареи.
	В этом случае сверху находится не подоконник, а верхняя стенка ниши. Потери немного больше – до 7-8%, так как часть энергии уходит на прогрев теплоемкого материала стены.
	Радиатор прикрыт декоративным экраном, но есть достаточный просвет для конвекции воздуха. Потери в тепловом инфракрасном излучении, что особенно сказывается на эффективности чугунных и биметаллических батарей, достигают 10-12%.
	Радиатор полностью закрыт декоративным кожухом. Хотя в таком кожухе могут быть решетки или щели для циркуляции воздуха, конвекция и прямое тепловое излучение значительно снижаются. Потери могут составлять 20-25% от расчетной мощности батареи.

Таким образом, некоторые аспекты установки радиаторов отопления могут быть изменены для повышения их эффективности. Однако иногда пространство ограничено, и приходится учитывать существующие условия, связанные как с расположением труб, так и с доступной площадью на стенах. В других случаях желание скрыть радиаторы перевешивает здравый смысл, и установка экранов или декоративных кожухов становится неизбежной. В любом случае, необходимо корректировать суммарную мощность радиаторов, чтобы обеспечить необходимый уровень тепла в помещении. Правильные корректировки помогут сделать расположенный ниже калькулятор.

Правила подключения радиаторов отопления

Независимо от того, какой тип радиаторов и схему подключения вы выбрали, крайне важно правильно произвести расчеты и монтаж.

В каждом конкретном случае будет своя оптимальная система. Для дорогих домов с большой площадью разумно обратиться к профессионалам, которые смогут предложить наилучший проект. Это вопрос, на котором не стоит экономить.

Для корректной установки и подключения отопительных приборов в сложных проектных схемах лучше всего воспользоваться услугами специалистов.

В небольших жилых домах можно самостоятельно подобрать подходящую схему и установить отопительные приборы. Важно учитывать особенности вашего жилья, правила установки радиаторов и целесообразность применения той или иной схемы.

При монтаже радиаторов следует помнить, что материал батарей и труб должен быть одинаковым. Использование пластиковых труб с чугунными радиаторами может привести к серьезным проблемам и испортить всю систему отопления.

Если вы решите самостоятельно установить отопительные батареи, не забудьте про установку шаровых кранов для стравливания воздуха и регулятора на входе.

Выбор материалов для трубопроводов и радиаторов

При выборе материалов для трубопроводов и радиаторов необходимо учитывать несколько ключевых факторов, таких как теплопроводность, коррозионная стойкость, стоимость, а также совместимость с другими элементами системы отопления.

Наиболее распространенными материалами для трубопроводов являются:

• Сталь – обладает высокой прочностью и долговечностью, но подвержена коррозии. Для повышения устойчивости к коррозии часто используется оцинкованная сталь. Стальные трубы могут быть как черными, так и нержавеющими, причем последние более устойчивы к агрессивным средам.
• Медь – отличается отличной теплопроводностью и долговечностью. Медь не подвержена коррозии, но имеет высокую стоимость и требует аккуратной сварки. Медь также может быть использована в системах с высокой температурой и давлением.
• Пластик (ПП, ПЭ) – легкие и простые в установке, пластиковые трубы не подвержены коррозии и имеют низкую стоимость. Однако они менее устойчивы к высоким температурам и давлениям, что ограничивает их применение в некоторых системах отопления.
• Композитные материалы – представляют собой комбинацию различных материалов, таких как алюминий и пластик. Они сочетают в себе преимущества обоих материалов: легкость, коррозионную стойкость и хорошую теплопроводность.

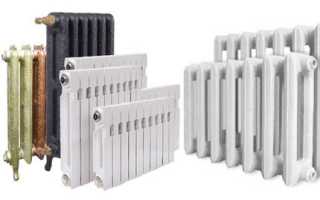

Что касается радиаторов, то они также могут быть выполнены из различных материалов:

• Чугунные радиаторы – известны своей долговечностью и способностью удерживать тепло. Они медленно нагреваются, но долго сохраняют тепло, что делает их идеальными для систем с низким давлением.
• Стальные радиаторы – имеют высокую теплопроводность и быстро нагреваются. Они могут быть как панельными, так и трубчатыми, что позволяет выбрать оптимальный вариант для конкретного интерьера.
• Алюминиевые радиаторы – легкие и эффективные, быстро нагреваются и остывают. Они имеют современный дизайн и могут быть использованы в различных интерьере. Однако алюминий может быть подвержен коррозии в агрессивных средах.
• Биметаллические радиаторы – сочетают в себе стальные и алюминиевые элементы, что позволяет им иметь высокую теплопроводность и устойчивость к коррозии. Они подходят для систем с высоким давлением и температурой.

При выборе материалов для трубопроводов и радиаторов важно учитывать не только их характеристики, но и условия эксплуатации, а также совместимость с другими элементами системы отопления. Например, использование медных труб в системе с алюминиевыми радиаторами может привести к коррозии из-за разности потенциалов. Поэтому рекомендуется проконсультироваться с профессионалами для выбора оптимальных материалов, которые обеспечат надежность и эффективность всей системы отопления.

Вопрос-ответ

Какие существуют основные схемы подключения радиаторов отопления?

Существует несколько основных схем подключения радиаторов: однотрубная и двухтрубная. В однотрубной системе радиаторы подключаются последовательно, что упрощает монтаж, но может привести к неравномерному прогреву. Двухтрубная схема обеспечивает более равномерное распределение тепла, так как каждый радиатор подключается к подающему и обратному трубопроводу отдельно.

Как выбрать подходящую схему обвязки для радиаторов?

Выбор схемы обвязки зависит от нескольких факторов, таких как тип отопительной системы, планировка помещения и количество радиаторов. Для небольших помещений может подойти однотрубная система, тогда как для больших и многоуровневых зданий лучше использовать двухтрубную схему для обеспечения равномерного прогрева.

Какие преимущества и недостатки имеют разные способы подключения радиаторов?

Однотрубная система проста в установке и требует меньше материалов, но может привести к снижению температуры на последующих радиаторах. Двухтрубная система обеспечивает более стабильную температуру и возможность регулировки, но требует больше труб и более сложного монтажа. Важно учитывать эти аспекты при выборе способа подключения радиаторов.

Советы

СОВЕТ №1

Перед выбором схемы обвязки радиаторов, тщательно проанализируйте планировку вашего помещения. Убедитесь, что выбранная схема обеспечит равномерное распределение тепла по всем комнатам, особенно в тех, где температура может быть ниже.

СОВЕТ №2

Обратите внимание на тип радиаторов и их мощность. Разные схемы подключения могут требовать различных характеристик радиаторов, поэтому выбирайте их с учетом особенностей вашей системы отопления.

СОВЕТ №3

Не забывайте о возможности регулировки температуры в каждой комнате. Рассмотрите установку терморегуляторов или радиаторных клапанов, чтобы обеспечить комфортный микроклимат и снизить затраты на отопление.

СОВЕТ №4

При выборе схемы подключения учитывайте возможность будущих изменений в системе отопления. Гибкие схемы, такие как двухтрубная обвязка, могут быть более удобными для модернизации и добавления новых радиаторов в будущем.
