Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.). 1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

• выжимной подшипник;
• ведомый диск;
• корзина (ведущий диск);
• гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

8.2. Регулировка педали сцепления

1.
Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали сцепления: 1–3 мм

2.

Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:

– ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;

После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух. Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем. Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

Как отрегулировать сцепление

Как поменять главный цилиндр сцепления

Как правильно выжимать сцепление.

-George-

Экслуатирую. Пробег уже почти 30 тыс, а так и не привык.

Не надо всех по себе мерять.

1. Тогда педаль будет упираться в цилиндр и препятствовать полному выжиму сцепления. 2. Конец гарантии.

Дмитрий А.

Скоро спалите сцепление, т.к. получается, что сцепление не отпускается до самого конца и выжимной постоянно «придавливает» корзину.

killhead

Уже давно, обсуждать на тему регулировки абсолютно нечего, т.к. сцепление НЕ РЕГУЛИРУЕТСЯ. Мне весьма жаль, что вы не можете к нему привыкнуть, только зачем так мучаться — нужно думать о замене машины.

Полное отключение происходит как раз в положении «до пола».

Мне например очень нравится сцепление фокуса, длинный ход педали позволяет легко дозировать сцепление при трогании. Захотел порезче тронуться — отпускаешь быстрее, захотел плавно отпускаешь медленнее, при этом сцепление начинается практически «у пола» и большой ход позволяет плавно дозировать сцепление.

И мне не нравилось у других машин, что нужно ювелирно работать педалью сцепления для плавного движения.

vlad24

Спасибо, коллега. Адекватные люди встречаются редко, но тем ценнее встреча. Хотя кайф имхо есть и не маленький

aboris
-George-
Вам, господа, большое спасибо за советы. Возможно мне действительно следует поменять машину, ноги или коробку передач. А может быть — просто отказаться от «удовольствия» общения с вами.

Думаю, что характеристики могут поменяться при установке неродного сцепления. Многое зависит от корзины (лепестков), толщины диска и проч.

Да, а разве неоригинальное сцепление не появилось? Кстати, а что ставят на СТ и не является ли оно взаимозаменяемым? Я понятия не имею про конструкцию СТ, но вдруг?

aboris
Ход и положение педали сцепления регулируется только в случае привода педали тросом. Многие производители от этого уже оказались чтобы увеличить интервалы и удешевить ТО.
ИМХО, троссик как раз легче обслуживать. есть и обратные примеры: на классике гидравлика, на переднеприводных ВАЗ-ах уже тросик. Жидкость нужно менять, за уровнем следить, воздух может попасть, при больших холодах могут побежать манжеты, может подвести неожиданно, да что там далеко ходить тут в соседнем треде уже было про отказ гидравлики.

Тросик требует ручной регулировки, гидравлика — выставляет зазор автоматически, наподобии как в тормозах.

Вот инересный вопрос, как на FF2 удостовериться в том, что автоматика работает должным образом, как в тормозах пока не завоняет? А если насморк.

Alex_Programmer
Мне например очень нравится сцепление фокуса, длинный ход педали позволяет легко дозировать сцепление при трогании.
Абсолютно те же осчущения. Мне по первости вообще показалась что на этой машине я уже когда-то ездил (может в прежней жизни

)

Вот что у нас за привычка у людей, не могут спокойно ездить на машине, надо все проверять

Автомат на сцеплении работает примерно так же как и на тормозах. На зеркале цилиндра нанесены кольцевые насечки,при отжатии сцепления поршень продавливается вперед и проходит n-канавок на цилиндре, но на обратном ходу возвращается на m-канавок. получается эффект якоря, разрежения за поршнем не хватет чтобы приодолеть канавку и шток сцепления уже не давит на поршень, поскольку зазор выбран полностью. Собственно и вся автоматика. Основная болезнь такой автоматики — перекос поршня, но ближайшие 5 лет вам это не грозит. Вопрос герметичности тоже не стоит, потому что это скорее брак уплотнителей, нежели погодный фактор. Не забывайте, что у вас не балаковские резинки стоят! И машина то новая.

Износ сцепления смотрят по меткам через технологический зазор. Или специальным щупом. Надо смотреть мануал, чтобы узнать где находиться это место.

aboris
Не соглашусь, потому, что подобные мысли вызваны опытом обслуживания совкосервиса или гаражного
Ок, сдаюсь. надеюсь такие автоматы у нашего дилера есть и они в исправном состоянии. Кстати и FF1 и FF2 помоему не сообщает об недостаточном уровне в сцеплении.

Не регулируется? Ха! Случайно обнаружил способ:

На днях лопнула возвратная пружина сцепления. Так вот педаль опустилась прилично и схватывает почти у пола. Насколько вредно для сцепления — не знаю. Появиться пружина у дилера поставлю обратно — гарантийный случай. Если есть желающие — пробуйте

Как прокачать сцепление автомобиля Форд Фокус 2

Имеется ряд признаков, указывающих на то, что прокачка сцепления Ford Focus II должна быть проведена как можно скорее. Так, если во время полного отжатия педали не происходит 100%-го отключения сцепления, но происходит скрежет во время включения задней передачи, данная ситуация может указывать на присутствие воздуха в узле. Помимо этого, если производилась замена смазки или ремонт, вызванный утратой узлом герметичности, это также становится показанием для работы со сцеплением.

Основной фактор, на основе которого производится прокачка сцепления автомобиля – устранение воздуха из смазочных материалов. Сцепление не может корректно работать, когда в механизме находится воздух. Так что, если были обнаружены любые неполадки в функционировании данного узла, следует заняться их устранением, ведь дальнейшая эксплуатация транспортного средства может быть опасной.

Наибольшая эффективность при прокачке возможна только если проверить и отрегулировать педаль, так как потребуется абсолютное исключение движения поршневого толкателя, выступающего запорным клапаном.

Как выполняется прокачка сцепления на Ford Focus II

Далее нужно понять, как прокачать сцепление на Ford Focus II. Для этого действия важно иметь под рукой определенные приспособления:

• Различные отвертки и ключи.
• Тара под старую тормозную смазку.
• Новая жидкость для добавления в систему.
• Трубка для выкачивания жидкости.

Чтобы работа прошла быстро и комфортно, стоит попросить друга помочь вам. Сама прокачка сцепления Форд Фокус 2 происходит по такой схеме:

• Чтобы удалить воздух из рабочего цилиндра, необходимо открутить колпак клапана.
• Надеваем шланг на клапан и опускаем другой конец в тару для слива. Прожимаем сцепление 4-5 раз и зажимаем педаль, удерживая ее в данном положении.
• Слегка выкручиваем клапан, поддерживая штуцер привода включения. Если данная процедура проведена верно, в емкость будет стекать пузырящаяся смазка.
• Откручиваем штуцер еще немного, завинчиваем клапан, начиная слегка отжимать сцепление. Если пропало сцепление на Форд Фокус 2, этот процесс следует совершать, пока вся тормозная смазка полностью не очистится от пузырьков.
• Теперь можно закрутить клапан, установить колпак и добавить в узел требуемое количество новой смазки.

Важно понимать, что при данных действиях важно не забывать о контроле уровня жидкости – нельзя допустить ситуацию, чтобы уровень смазки упал ниже минимальной границы. Необходимо своевременно залить новую жидкость, дабы система не напиталась воздухом, ведь иначе вся процедура прокачки будет напрасной, и ее потребуется выполнять заново.

Когда вы завершили прокачку, следует убедиться в правильности работы всей системы. Выжимайте сцепление и следите за размещением поршневого толкателя. Ход этого узла должен происходить в пределах 28 миллиметров, но если имеющиеся показатели не совпадают, требуется регулировка педали сцепления.

В качестве тормозной жидкости следует применять смазку, рекомендованную автопроизводителем. Если игнорировать ситуацию и пользоваться другой продукцией, возможно увеличение резиновых элементов, что часто становится причиной выхода всего сцепления из строя.

Полезные советы для долгой эксплуатации сцепления Ford Focus 2

Чтобы весь узел работал беспроблемно и долго, не следует долго держать сцепление зажатым. Начинающие автовладельцы часто грешат этим после обучения в автошколе. В данной ситуации имеется две опасности:

• Ваша нога быстро устанет.
• Педаль пребывает в выжатом положении, то есть, ведомый диск буксует и изнашивается. Хоть выжимной подшипник и предполагает длительный эксплуатационный срок, постоянное нажатие и удержание будет уменьшать ресурс детали.

Если вам пришлось стоять в пробке или на светофоре, лучше ставить машину на нейтралку, а сцепление использовать лишь в период продолжения езды. Когда сцепление буксует, это заметно по показаниям тахометра. Если резкое нажатие на педаль газа повышает обороты, но скоро они падают, и лишь затем автомобиль начинает разгон, пришла пора отрегулировать педаль сцепления. Возможно, узел придется полностью заменить.

Замена и регулировка сцепления Ford Focus 1

Замена и регулировка сцепления в Форд Фокус 1
Автомобиль Ford Focus 1 имеет конструкцию, надежность которой не вызывает сомнения у потребителей и проверена годами успешной эксплуатации. Однако по истечении определенного времени может потребоваться замена или ремонт различных узлов и систем, включая сцепления.

Основная функция сцепления – это уменьшение рывков КПП, прерывание крутящего момента двигателя при смене передач и т.д. Кроме этого, оно играет роль предохранительной муфты и является средством, обеспечивающим безопасность. В итоге, не происходит повреждение и разрушение более дорогостоящих узлов, включая коробку передач, ведущий мост и двигатель.

Признаки, когда необходимо менять сцепление или прокачивать/регулировать его

Как правило, этот узел имеет довольно продолжительный срок службы и подлежит замене примерно через 70-80 тыс. км пробега на машинах отечественного производства, а на Форде Фокус 1 может проходить до 150 тыс. км. Стоит отметить, что на срок эксплуатации сцепления напрямую влияют такие факторы как уровень нагрузки, условия эксплуатации и т.д.

Чтобы определить, нужна ли замена сцепления, стоит обратить внимание на ряд признаков:

• Специфический шум, проявляющийся при нажатии на педаль сцепления.
• При включении и переключении передач возникают рывки.
• Неполное включение сцепления (сцепление буксует либо его «ведет»).

Отдельное внимание нужно уделить выбору нового сцепления, поскольку нередко автовладельцы выбирают изделия ненадлежащего качества. В итоге, это является причиной некорректной работы и преждевременной поломки, как результат – возникновению аварийной ситуации.

Какое сцепление идет на Форд Фокус 1

Во всех моделях автомобилей Focus с механической КПП работает однодисковое сухое сцепление. Его преимущество в том, что это в равной степени довольно целесообразная и простая конструкция. В таком сцеплении есть один существенный недостаток, он обусловлен тем, изнашивающиеся детали, к примеру, ведомый диск и выжимной подшипник не слишком доступны. Чтобы получить к нему доступ, нужно отсоединить КПП от мотора и демонтировать, а это работа, которая требует специальных инструментов и определенных знаний. Поэтому замену узлов сцепления целесообразнее предоставить специалистам.

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

• Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
• Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
• Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
• Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
• В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
• Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
• Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

• Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
• Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
• Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
• Свободный ход пропал – нужно отрегулировать привод системы.

Немного подробнее об автомобиле

Ford Motor Company- компания которая уже не один год выпускает и удивляет нас новыми сериями машин. Мало кто знает, но этот американский производитель занимает третье место по продажам на рынке США и второе место в Европе после немецкого производителя Volkswagen. И одним из достоинств этой компании является автомобиль Форд Фокус.

Форд Фокус — очень удобный и компактный автомобиль, который впервые выпущен в производство в 1998 году американской компанией Ford.

Автомобиль Форд Фокус имеет три поколения производства. В данной статье, мы подробнее поговорим о втором, а именно о том, как определить поломку сцепления и как произвести замену этого самого сцепления.

Второе поколение данного автомобиля выпускалось с 2004 года и вплоть до 2011, после чего был совершён рестайлинг. Автомобиль Форд Фокус применяет к своему дизайну платформу класса С. Он, конечно же, не имеет сверх уникальные технологии в своём производстве, как скажем, например Порше, но своих денег вам не станет жалко после его покупки. Доступное обслуживание, качественные комплектующие, экономичность и цена — все это делает его одним из самых наиболее популярных иномарок на территории СНГ. Так в 2010 году, автомобиль Форд Фокус 2, стал бестселлером среди автомобилей в России и стабильно входит в топ-10 самых продаваемых автомобилей в Европе.

Что такое сцепление?

Сцепление является механизмом, который как правило является составной трансмиссии в автомобилях. Его предназначение это передача крутящих моментов от коленчатого вала до самого двигателя к валу коробки переключения передачи. Касательно главной задачи, то здесь сцепление играет роль временного выключателя двигателя от КПП и наоборот — поэтапное присоединение всех деталей при работающем моторе. Сцепление даёт автотранспорту возможность плавного и спокойного трогания с места и сохраняет детали трансмиссии в целостности не давай возникнуть перегрузке при внезапном замедлении вращения коленчатого вала.

Сцепление Форд Фокус 2

Поломки сцепления и трансмиссии

Уже как года четыре выпускается третья генерация автомобиля Форд Фокус. Но, к счастью, основные механизмы трансмиссии почти не изменились и замена деталей производиться по старому обычному способу. Самый простой способ устранить неполадку в сцеплении это произвести замену деталей. Таким образом, замена сцепления в автомобиле Форд Фокус 2, может также пригодиться и владельцам третьего поколения данной серии транспорта.

При активном использовании автомобиля со временем, как и в любом транспорте могут возникнуть поломки связанные со сцеплением. При такой поломке автомастера делят её на два типа, а именно поломка самого сцепления и проблемы с работой привода сцепления.

Самыми распространёнными и основными поломками, которые связаны со сцеплением являются:

1. Стирание накладки ведомого диска;
2. Изменение структуры ведомого диска;
3. Замасливание накладки на ведомом диске;
4. Изнашивание маховика;
5. Изнашивание или полная поломка пружин;
6. Выход из строя подшипника отвечающего за выключение сцепления;
7. Заклинивание вилки.

Замена сцепления Форд Фокус 2
Касательно поломок трансмиссии, то тут проблем может возникнуть на немного меньше, но более серьёзные, а именно:

1. Отказывается переключаться передача — чаще всего такая проблема возникает у любителей механической коробки передач;
2. Перепады (спады) передачи — с подобной проблемой лучше не затягивать так как это достаточно опасно;
3. Запах гари от трансмиссии — признак того, что что-то явно не так;
4. Шумы при переключении на нейтралку;
5. Протечка жидкостей из трансмиссии;
6. Дергание муфты в сцеплении — также одна из проблем водителей с ручной (механической) коробкой передач.

Ну а если у вас возникают сомнения насчёт работоспособности вашей системы сцепления, то читайте эту статью дальше и вы узнаете главные правила определения её состояния, как сохранить систему сцепления в хорошем состоянии и стоит ли покупать дешёвые детали при ремонте?

Проверка хода педали привода выключения сцепления

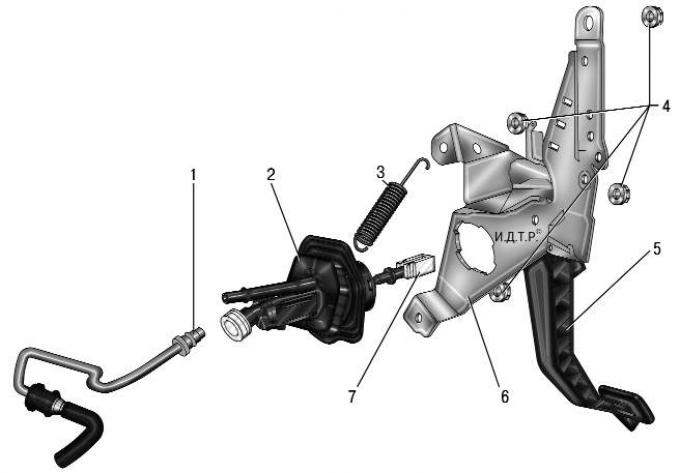

Рис. 6.3. Гидравлический привод выключения сцепления:

1 — трубопровод гидропривода выключения сцепления; 2 — главный цилиндр гидропривода выключения сцепления; 3 — оттяжная пружина педали сцепления; 4 — гайки крепления педали сцепления; 5 — педаль сцепления; 6 — кронштейн педали сцепления; 7 — вилка толкателя главного цилиндра гидропривода выключения сцепления

щает пружина 3. Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой 7. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления.

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, при этом ведомый диск пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко можно определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Проверка хода педали привода выключения сцепления

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.).

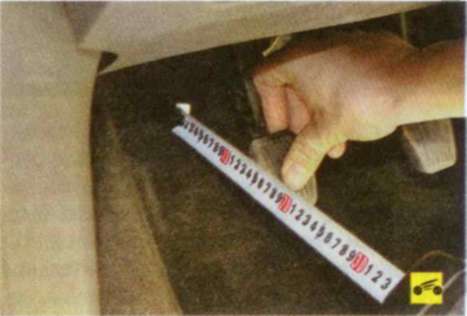

1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

Особенности конструкции сцепления Силовой агрегат. Сцепление. Форд Фокус 2

Рис. 6.1. Сцепление: 1 – маховик; 2 – ведомый диск; 3 – кожух сцепления с нажимным диском; 4 – диафрагменная пружина

На автомобили Ford Focus II, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

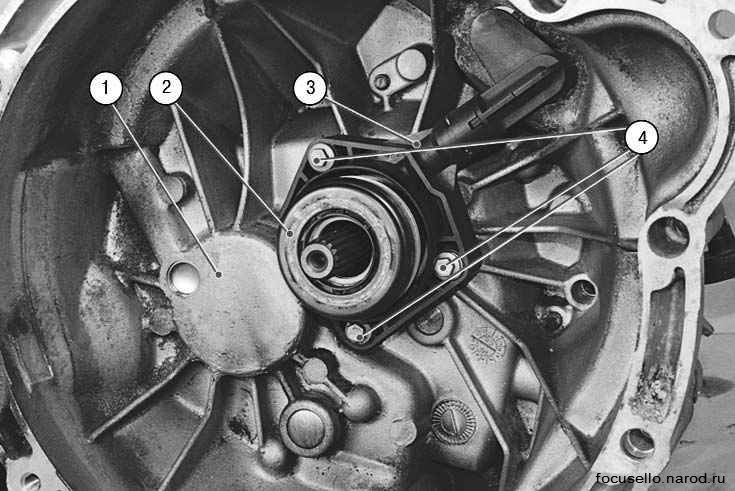

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр привода выключения сцепления; 4 – болты крепления рабочего цилиндра привода выключения сцепления

Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Гидравлический привод выключения сцепления состоит…

Рис. 6.3. Гидравлический привод выключения сцепления: 1 – трубопровод гидропривода выключения сцепления; 2 – главный цилиндр гидропривода выключения сцепления; 3 – оттяжная пружина педали сцепления; 4 – гайки крепления педали сцепления; 5 – педаль сцепления; 6 – кронштейн педали сцепления; 7 – вилка толкателя главного цилиндра гидропривода выключения сцепления

Форд фокус 2 как прокачать сцепление: разбираем развернуто

Что нужно знать для прокачки сцепления Форда Фокус 2

Форд Фокус второго поколения имеет довольно простую конструкцию, несмотря на то, что все системы современные и надежные. Это значит, что при возникновении какой-то неисправности, ее можно устранить своими силами. Конечно же, для этого нужно иметь минимальный набор инструментов, знаний и опыта. Если же вы не уверены в себе, то лучше обратиться за помощью к специалистам. В нашей статье мы расскажем о том, в каких ситуациях вам придется прокачать сцепление, как это сделать и что для этого нужно.

Причины популярности Ford Focus (Форд Фокус)

Богатая история автомобиля началась еще с 1998 года, когда впервые мир увидел первую вариацию модели.

Выпускалась она вплоть до 2005 года в кузовах хэтчбек, седан и универсал, после чего производители разработали еще и купе-кабриолет (свойственный уже для модели 2 поколения), который не так часто встречался на отечественных дорогах.

Данная вариация была наиболее распространена в Европе, и могла иметь от 3 до 5 дверей. А с 2013 года на мировой рынок вышла 3 версия легендарной модели, которая быстро покорила всех любителей качественной автотехники.

Обслуживание Ford Focus – это не проблема для наших специалистов. Из-за широкой популярности транспортного средства количество людей, обращающихся с проблемами, так же возросло. Данный фактор и повлиял на то, что мы смогли выделить список наиболее популярных проблем, которые вы сможете с легкостью устранить, обратившись в наш автосервис по ремонту автомобилей.

Когда будем прокачивать сцепление

Прокачка сцепления на втором Фокусе необходима в тех случаях, когда мы решаем заменить тормозную жидкость из-за её износа или после ремонта рабочего или главного цилиндра гидропривода сцепления. Кроме этого, без прокачки не обойтись, если в систему гидропривода попал воздух. Это может случиться по нашему недосмотру, когда уровень жидкости в бачке упал ниже минимума и при попытке выключить сцепление вместе с жидкостью в систему засосало воздух.

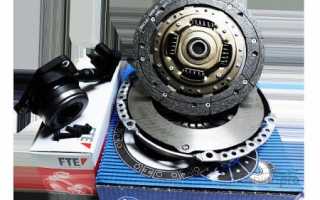

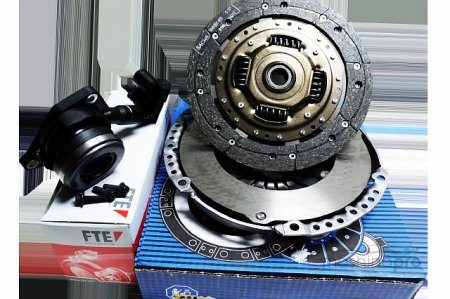

Части сцепления Форд Фокус 2

Прокачка избавит от воздуха в магистрали, а выяснить, что в системе есть воздух, просто — если сцепление не выключается до конца после первого же нажатия на педаль, но после нескольких повторных оно всё-таки разъединяет маховик и корзину, можно гарантировать, что в систему попал воздух. Перед тем как прокачивать систему, нужно установить, все ли в порядке с герметичностью магистрали, нет ли потеков на корпусе главного и рабочего цилиндров, не уходит ли жидкость в салон по моторному щитку. Убедившись в исправности системы или устранив течь, можно приступать к прокачке.

Для работы нам пригодится ключ на 17 и специальный разрезной ключ на 11 для штуцеров тормозной системы, новая чистая тормозная жидкость.

Кроме этого, будет нужна трубка, которая может быть надета на штуцер и чистая ёмкость с небольшим количеством тормозной жидкости. И помощник, поскольку одному работать можно, но крайне неудобно. Начинаем прокачку.

Проблемы со сцеплением (ч.2)

Прихожу забирать запчасти. Оказалось, что в Москве вместо диска положили корзину, но наклейка была что это диск сцепления.

Но выжимной подшипник я поставил. Вторая неделя. И тут началось самое интересное. Забираю диск, быстрей бегу в гараж. Перед этим обязательно устанавливаем домкрат с бруском под двигатель. Удостоверьтесь, что коробка скоростей отсоединена от двигателя и других узлов. Переходим к демонтажу конструкции. Руками со стороны правого колеса приподнимаем узел, вытаскиваем на. После снятия КПП переходим к замене выжимного подшипника.

Процесс демонтирования KПП — это сложная операция, поэтому так же рекомендуемся посмотреть видеоролик в конце статьи. Ниже представлена подробная технология снятия коробки скоростей из официального руководства по эксплуатации и ремонту Форд фокус 2.

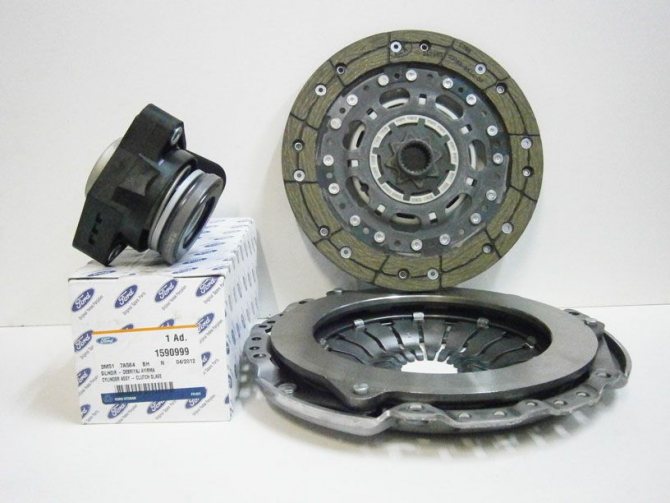

Сцепление у автомобиля Форд Фокус 2

Демонтаж и замена старого выжимного подшипника сцепления на FF 2 В корпусе МКПП, где расположен выжимной шарикоподшипник, рекомендуется убрать масло с грязью.

Откручиваем три болта крепления корпуса ВП для замены старой детали. Подготовив коробку передач к замене ВП, надеваем деталь на вал и прикручиваем к корпусу на три болта.

Проверьте корректность вывода переходника патрубка и штуцерапосле этого устанавливаем узел на место, производим сборку в обратной последовательности. Как выбрать выжимной подшипник на Форд Фокус 2 1.

Для подачи не работает сцепление форд фокус 2 жидкости предусмотрен пластмассовый переходник со штуцером прокачки гидравлики. После нажатия на педаль жидкость поступает в рабочую полость гидроцилиндра. Давление перемещает подшипник, после чего сцепления выключается.

Регулировка зазора между сцеплением и ВП не предусмотрена. Отметим, что ВП гидравлического типа — это высокотехнологичная, а так же дорогостоящая деталь. Из этого следует, что к выбору детали необходимо отнестись внимательно, чтобы не нарваться на брак и некачественную продукцию.

Причины и устранение неисправности

Вероятных обстоятельств неисправности и «невозвращения» педали может быть несколько:

• Если проваливается педаль, то, может быть, перетерся и оторвался трос сцепления в районе его наконечника. Своими силами такую поломку, тем паче, в дороге, трудно убрать. Форд фокус второго в каких ситуациях вам придется прокачать сцепление, как это. Пошаговая инструкция по снятию обшивки двери ford focus 2 своими руками. В данном фото отчёте подробно показано как своими форд фокус 1. Грм на двигателе zeteс 1,8. Узнайте как быстро снять карту двери на форд фокус 2 в домашних условиях. Некие « кулибины » предлагают тросик возить с собой, как запаску, но разве можно все нужные детали сложить в багажник?
• Лопнула либо слетела возвратимая пружина. Как открыть ключ форд фокус 2

avto-melvin.ru. При первом варианте (лопнула и пришла в негодность) — то здесь только вызывать эвакуатор. Если просто же она слетела — ее можно возвратить на место и накрепко зафиксировать.

• Попадание воздуха в систему гидравлического привода. снимаем мкпп форд фокус 2 для замены замена шум подшипника первичного. Как снять передний бампер на форд фокус 2. В таком случае выходом будет только прокачка системы, чтоб удалить воздух.
• Если пропало сцепление на Форд Фокус 2, есть вариант, что пришла в негодность вилка сцепления. Тут также будет нужно полная подмена вилки, что можно выполнить на 100.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17).

Тормозная жидкость для замены.

Резервуар для сливания старой жидкости.

Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива).

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

1. Для удаления воздуха из рабочего цилиндра снимаем колпак клапана.
2. Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении.
3. Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри).
4. Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей.
5. Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Примечание: при выполнении работ необходимо постоянно контролировать уровень жидкости и недопустимо его падение ниже границы минимума. Также вовремя залейте новую тормозную жидкость, иначе система наберет воздуха, и прокачка будет выполнена зря, поскольку придется все переделывать.

После того как прокачка закончена, необходимо будет проверить работу системы. Для этого нужно выжать педаль сцепления на FordFocus второго поколения и посмотреть за положением толкателя поршня. Его ход должен быть в пределах 28 мм. Если данные показатель не совпадает с нормальным, то нужно регулировать сцепление.

Также запомните, что необходимо использовать только ту жидкость, которая рекомендована производителем. Если же проигнорировать это и использовать другой продукт, то может произойти увеличение резиновых частей, а это уже может вызвать поломку сцепления.

Когда необходимо выполнять прокачку сцепления?

Существует несколько признаков, которые смогут подсказать, что необходима прокачка сцепления на вашем Форде Фокус второго поколения. Во-первых, если при нажатии на педаль до упора, сцепление не отключается на 100% (в народе говорят, что его ведет), при этом наблюдается скрежет при включении задней передачи. Это может означать попадание воздуха в гидропривод. Во-вторых, если вы меняете жидкость гидропривода или ремонтировали систему из-за ее разгерметизации, то также нужно будет поработать над сцеплением.

Главная причина, по которой выполняется прокачка сцепления – извлечения воздуха из цилиндров, точнее из тормозной жидкости. Дело в том, что если воздух будет находиться в системе, то сцепление будет работать неправильно – не будет полностью выключаться, а сама педаль будет очень легкой. Поэтому если вы обнаружили неполадки с системой сцепления, необходимо как можно быстрее их устранить, поскольку эксплуатировать Форд Фокус с какими-либо поломками просто-напросто опасно.

Следует отметить, что прокачка будет максимально эффективной в том случае, если вы заранее отрегулируете само сцепление. Объясняется это тем, что необходимо полное отсутствие свободного хода толкателя поршня цилиндра, который выполняет роль запирающего клапана.

Схема системы

Так устроено однодисковое сцепление: 1. — маховик; 2. — накладки из фрикционного материала; 3. — ведомый диск сцепления; 4. — пружины, прижимные ведущий диск к маховику; 5. — вилка выключения сцепления; 6. — нажимная муфта; 7. — вал педали сцепления; 8. — педаль сцепления; 9. — ведущий (нажимной) диск; 10. — рычаг включения (или выжимной рычаг, на рисунке 3 шт); 11. — выжимной (упорный) подшипник; 12. — ведущий (первичный) вал коробки передач.

Сцепление диафрагменного типа: 1. — коленвал; 2. — маховик; 3. — ведомый диск сцепления; 4. — нажимной диск; 5. — диафрагменная пружина; 6. — первичный вал коробки передач; 7. — нажимная муфта и выжимной подшипник; 8. — кожух сцепления (корзина сцепления); 9. — соединения; 10. — шпильки; 11. — упоры.

Ford Focus 2 Сцепление снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Сцепление

Сцепление Форд Фокус 2 – сухое, однодисковое, с центральной диафрагменной пружиной и гидравлическим приводом выключения. Сцепление автомобиля состоит из механизма сцепления и его привода. Крутящий момент от двигателя на трансмиссию передают ведущий и ведомый диски.

Ведущий диск сцепления в сборе состоит из собственно диска, диафрагменной многолепестковой пружины и кожуха, к которому диск присоединен тремя парами упругих стальных пластин, а диафрагменная пружина приклепана. Этот узел (его часто называют «корзиной») на заводе-изготовителе балансируют в сборе, поэтому заменяют его целиком.

Кожух, в свою очередь, крепится шестью болтами к маховику двигателя. Для центровки кожуха при его установке используются три штифта, запрессованные в маховик.

Замена корзины необходима при кольцевом износе лепестков пружины, либо при их неравномерном изгибе, а также в том случае, когда уменьшается усилие на педали во время выключения сцепления, что указывает на «осадку» пружины или на износ поверхности ведущего диска.

Детали механизма сцепления Форд Фокус 2

: 1 — выжимной подшипник в сборе с рабочим цилиндром; 2 — пластмассовый переходник; 3 — «корзина» сцепления в сборе;

4 — ведомый диск механизма сцепления

Между ведущим диском сцепления и маховиком расположен ведомый диск, который конструктивно состоит из двух стальных штампованных пластин, соединенных между собой заклепками. Между пластинами зажата ступица ведомого диска со шлицевым отверстием. Кроме того, в окна пластин вставлены винтовые пружины, предназначенные для демпфирования крутильных колебаний.

Ступица имеет небольшую степень свободы и способна поворачиваться относительно пластин – эти колебания и демпфируют винтовые пружины. К большей пластине приклепаны плоские пластинчатые пружинные лепестки (пружины), несущие на себе фрикционные накладки.

Пластинчатые пружины имеют специальную изогнутую форму, они сглаживают рывки в трансмиссии при включении сцепления и способствуют лучшему прилеганию фрикционных накладок к шлифованным поверхностям маховика и ведущего диска сцепления.

Ведомый диск при сборке надевается на первичный вал коробки передач, и шлицы отверстия в ступице диска входят в постоянное зацепление со шлицами первичного вала. При этом ведомый диск сцепления имеет возможность осевого перемещения по шлицам первичного вала.

Ведомый диск меняется независимо от ведущего при выявленном осевом биении больше 0,5 мм, при замасливании, растрескивании, задирах или неравномерном износе фрикционных накладок, при ослаблении заклепочных соединений на ведомом диске, а также в том случае, когда расстояние между рабочей поверхностью фрикционной накладки и головками заклепок составляет менее 0,2 мм.

Пропало сцепление на форд фокус 2? Не бегите сразу в автосервис!

В дали от родного города за 300 км внезапно пропало сцепление

, и весь обратный путь проехал без него.

Схема устройства двухдискового сцепления

Как и многие другие модели этой марки, схема
сцепления ФордФокус 2 имеет следующую конструкцию:

• Маховик;
• Ведомый диск;
• Нажимной диск;
• Фиксаторы (болты).

Как правило, автомобиль Ford Focus укомплектован сухим сцеплением однодискового типа с диафрагменной пружиной центрального типа. Прокачка гидропривода выключения сцепления ford focus 2и 2 рестайлинг сцепление как и. Диаметр диска на 1.4 литровом двигателе — 210, на 1.8 л — 228 мм.

Процесс настройки

1. Регулировка начинается с проворачиванием одноименной гайки. Затем отстраиваем ход самой педали до 125 мм. Как снять обшивку двери форд фокус 2 в условиях. Увеличиваем ее ход, затягивая наконечник гайки.
2. После нужно три-четыре раз надавить на педаль и замерить расстояние между полом. Если потребуется, то делаем это до того момента, пока не достигнем необходимого расстояния от педали до пола.
3. Настройка гидравлической системы сцепления: расстояние от штока до вилки равно не более 4-6 мм. Извлекаем пружину с фиксатором цилиндра и выжимной вилки.
4. Далее регулируем гайку на штоке так, чтобы расстояние хода вилки составляло не более 6 мм.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

1. Открутить три болта крепления коробки передач со стороны моторного отсека.
2. Поддомкратить машину и слить масло из КПП.
3. Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
4. Открутить и снять КПП.
5. Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
6. Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Ресурс

Сколько ходит сцепление на Форд Фокус 2? Как долго? На этот вопрос нет определенного ответа. как сделать aux вход на форд фокус 2 в штатной магнитоле jljl be oneself. 3:11. Seregablg835 68,614 views. Как снять задний бампер форд фокус 2? Демонтируете правые и левые задние брызговики и подкрылки. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля. Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет 250-300 тыс. км.

Возможно, в процессе эксплуатации на таком пробеге возникнут незначительные проблемы в виде замены подшипника и пружин на диске сцепления. При щадящей эксплуатации автомобиля узлы сцепления могут прослужить до полумиллиона километров.

Источники:
