Почему тросик изнашивается

Самый важный фактор, приводящий к поломке, – это долгое использование машины без проведения профилактики и преимущественно в сложных условиях бездорожья. Необходимость маневрировать на заснеженной трассе, выбираться из глубоких ям значительно укорачивает срок эксплуатации тросика, да и равно других деталей сцепления.
Проблемы также нередко появляются у автомобилей, владельцы которых привыкли резко стартовать с места или постоянно держать ногу на педали. В последнем случае сцепление перманентно пробуксовывает, что не лучшим образом сказывается на состоянии его элементов.

Повреждение довольно часто происходит из-за того, что многие:

• пытаясь сэкономить, приобретают тросики низкого качества;
• в процессе замены допускают ошибки;
• игнорируют признаки назревающей поломки.

КАК ПРАВИЛЬНО ОТРЕГУЛИРОВАТЬ ТРОСИК ГАЗА на Chevrolet Lacetti и аналогичных дросселях

Замена тросика газа ваз 2110 16 клапанов

Пожалуйте! Трос газа – он же тросик дроссельной заслонки, отвечает когда за открытие этой самой заслонки и за её закрытие, благодаря данному тросу ещё и обороты можно регулировать у автомобиля, другими словами нажали на педаль акселератора, трос натянулся и в этом случае он открыл ещё и заслонку на более больший угол, тем обороты пошли ввысь и автомобиль начал ехать (Либо стоять у вас дома, если педаль сцепления выжата иначе говоря если нейтральная передача стоит), однако Данный трос изнашивается по этой причине на автомобиле начинается очень небезопасно ездить, потому что при износе его железная часть начинает махриться (Он скручен насколько) и поэтому куски троса начинают задевать за оболочку и трос вспять уже не ворачивается и автомобиль начинает далее разгоняться, не обращая внимания при всем этом на нажатие педаль акселератора (Так как трос то заел и вспять заслонку не отводит, потому пусть даже ногу вы уберёте с педали, то машина всё равно будет ехать далее, это то ситуация и небезопасна).

Примечание! Для смены этого троса для его регулировки (А регулировать непременно придётся) пригодятся: Пассатижи разные (Тонкие, огромные) и отвёртки!

Где находится тросик газа? Исходя из мотора его местопребывание изменяется, хотя не существенно совсем, в общём на 8 клапанных машинах трос находится в верху и после открытия капота вы его сразу рассмотрите (На левом фото он красноватой стрелкой указан), на 16 клапанных автомобилях десятого семейства он точно так же размещён сверху, но только чтоб к нему подобраться, снять экран с мотора необходимо (Что как снять экран, читайте по тексту статьи: «Замена экрана мотора на 16 клапанной приоре»), после снятия вы его обязательно сразу и увидите, для наглядности на правом фото он стрелкой указан.

Устраняем проблему зависания педали газа на Приоре.

Примечание! Однако конечно некие авто которые оснащались с завода электрической педалью газа, десятое семейство Тольяттинской сборки это не затронуло, однако те машины которые были перенесены на Украину (В текущее время у их и марка поменялась, а именуются они Богдан) после 2011 года оснащались этой педалью, для них сходу вас предупреждаем троса нет, однако вы всё же проверьте, для наглядности на фото ниже стрелкой показана именно эта электрическая педаль и так то же мы видим что никакого троса газа не идёт от неё!

Примечание! Трос подменяйте на прохладном движке, ну и вообщем лезть в движок необходимо только когда он прохладный, чтоб не обжечься об него в свое время проведения любых работ, по подмене и регулировки деталей!

Ещё кой о чём вас желали предупредить, здесь показывается пример смены троса на 2-ух движках, а конкретно на инжекторном 8 клапанном моторе на инжекторном 16 клапанном, но про карбюраторный движок здесь и слова не сказано, если у вас автомобиль с карбюраторным мотором и необходимо сменять Данный тросик газа, то тогда читайте статью с названием: «Замена троса дроссельных заслонок на карбюраторных автомобилях девятого семейства»!

Снятие: 1) Сначала советуем снять воздушный патрубок, так как он будет мешать в процессе снятия и установки нового троса, снимается он совсем не сложно, для этой цели винты ослабьте с обоих сторон которые стяжные хомуты стягивают и после этого сбросьте шланг (Местопребывание винтов обозначено стрелками), однако ещё и шланг вентиляции картерных газов отсоедините, он в средней части крепится к данному патрубку, с помощью такого же стяжного хомута, который ослабить отвёрткой для вас придётся.

•
  Замена троса сцепления ваз 2110: пошаговая инструкция, фото и видео

4.5) Потом всё при помощи той же отвёртки подденьте стопорную пружину которая держит сектор и тем её снимите (см. фото 1), после этого рукою поверните сектор против часовой стрелки и извлеките тросик газа из прорези куда он заходит (см. фото 2.7), благодаря этой операции вы уже отсоедините трос от дроссельного узла, далее для вас остаётся всего по мелочи и когда на различных движках (На 8 клапанном на 16) эта операция идёт исходной (Которая описана здесь пт 3.5) и делается она полностью идентично.

Как происходит смена тросика газа на ВАЗ-2110 инжектор

В устройстве автомобиля принципиальна любая мелочь, даже такая, как тросик газа. От его высококачественной работы зависит функциональность всего механизма тс. Тут специалисты нашей фирмы разглядят аспекты смены тросика газа на ВАЗ-2110 инжектор.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

• Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
• Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
• Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
• После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
• После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
• Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Как Поменять Тросик Газа На Ваз 2110

Как поменять газовый кабель на инжектор ВАЗ-2110

В устройстве автомобиля есть в принципе любая мелочь, даже такая, как газовый кабель. Функциональность всего механизма автомобиля зависит от его качественной работы.

1. Зажимы снимаются на соединениях впускной трубы и корпуса дроссельной заслонки, на стыке шлангов огромного колеса вентиляции картера и фитинга, расположенного на крышке головки блока.
2. Работа проверена дроссели
   (это полезная помощь партнера):
3. когда педаль акселератора полностью нажата, она полностью открыта;
4. когда педаль акселератора полностью отпущена, она полностью закрывается.

Если проверка показывает, что дроссельная заслонка открывается не полностью, то необходимо надеть гайку на кронштейн, второй конец троса и затянуть первую гайку. и затяните вторую гайку.

Что такое газовый кабель

Этот клапан расположен между воздушным фильтром и впускным коллектором. Если дроссельный клапан открыт, давление на входе сравнивается с атмосферным давлением. Когда он находится в закрытом положении, давление падает до вакуума. Это действие дросселя требуется для усиления тормоза, что позволяет учету (программному обеспечению) автомобиля продувать адсорбер в системе для улавливания паров газа.

Специальный кабель используется для открытия и закрытия дроссельной заслонки. Именно по этому адресу учитывается основная точка износа во время работы демпфера.

когда кабель газ должен быть заменен

Как найти момент, когда трос дроссельной заслонки ВАЗ-2110 просить замену? Специалисты советуют обратить особое внимание на следующие моменты при работе с этой частью автомобиля:

• Замена троса сцепления ваз 2109/2110/2112 своими руками

невозможно регулировать привод дроссельной заслонки; при нажатии на педаль газа затвор не имеет права полностью открываться и закрываться; железная часть кабеля начала «раскачиваться» (на это следует обратить внимание при проверке салона автомобиля); во время работы дроссели газовый кабель постоянно глушит.

Если вы обнаружите одну из этих проблем во время эксплуатации собственного автомобиля, вам необходимо немедленно купить новую кабель надуйте клапан и замените его.

Как сделать замену трос газа на ВАЗ-2110: пошаговая инструкция

Можно заменить газовый кабель без посторонней помощи, для его следующего варианта вам понадобится партнер, который нажмет педаль газа.

замена трос газа

Изменить трос газа

на газели. Подпишитесь на мой канал Мой партнер AIR.

Эта процедура выполняется только при холодном двигателе. В противном случае существует опасность ожогов при замене кабеля.

Чтобы правильно заменить этот кабель на ВАЗ-2110, необходимо выполнить следующую пошаговую аннотацию:

1. Подготовьте необходимые инструменты:
2. отвертки разных размеров;
3. Плоскогубцы огромные и тонкие.
4. Удалить кабель дроссели:
5. воздушная труба снята (это необходимо, чтобы эта часть не мешала дальнейшим действиям с кабелем), винты на зажимных зажимах ослаблены;
6. шланг вентиляции картера отсоединяется с помощью отвертки;
7. снял удерживающую пружину, удерживающую сектор;
8. основная часть удаляется из канавки, когда сектор поворачивается против часовой стрелки;
9. трос отсоединен от дросселя.
10. Извлечение кабеля из кронштейна:
11. для автомобилей с 16 клапанами. с помощью тонких плоскогубцев снимается удерживающая пластина (благодаря которой кабель регулируется), а средняя часть кабеля вместе с держателем снимается с кронштейна на впускном коллекторе;
12. для автомобилей с 8 клапанами. гайка ослаблена, резиновая крышка отодвинута назад, средняя часть кабеля снята с кронштейна;
13. сам кабель проходит через предварительно разрезанный пластиковый зажим.
14. Снятие кабеля с салона:
15. отвертка отсоединяет край кабеля от педали акселератора.
16. Снятие его с моторного отсека (только что вытащил из салона).
17. Установка последней части:
18. кабель проталкивается через моторный отсек;
19. один край продвигается в кабину, прикрепленную к педали акселератора;
20. 2-й край прикреплен к дроссельной заслонке.

После завершения процедуры замены газового кабеля, это, безусловно, будет исправлено:

Здесь специалисты компании изучат аспекты замены газового кабельного инжектора ВАЗ-2110. Под газовым кабелем владельцы автомобилей понимают дроссельную заслонку, которая играет важную роль в правильной работе автомобиля. Дроссельная заслонка является конструктивной частью системы дозирования впускного топлива бензинового двигателя. Его основная функция заключается в регулировании количества воздуха, подаваемого в двигатель, для согласованности воздуха и топлива.

• Замена тросика сцепления ваз 2110

Настройки кабеля газовый ваз-2110

Он считается завершенным, когда заслонка полностью работает, когда педаль акселератора нажата и отпущена.

Источник

Особенности регулировки механизма

Регулировка правильного положения дроссельной заслонки всегда начинается с выключения зажигания автомобиля, что автоматически переведет описываемое устройство в закрытое состояние. Далее отключаем разъем датчика ДЗ, предусмотрительно проверив тестером наличие проводимости между клеммами. В том случае, когда напряжение отсутствует, то причина неисправности, скорее всего, кроется именно в этой детали, а не в самой дроссельной заслонке.

Когда с датчиком все в порядке, берем специальный щуп толщиной примерно 0,4 мм, расположенный между винтом и рычагом (в непосредственной близости от прокладки корпуса). Если после замера на щупе выявилось наличие напряжения, то неисправность связана с датчиком положения заслонки, который следует незамедлительно заменить. Когда напряжение отсутствует, продолжаем аккуратно поворачивать привод механизма до достижения значения между клеммами, указанными в технической документации на транспортное средство.

По окончании регулировки плотно отверткой закручиваем винты на датчике, чтобы впоследствии избежать ослабления крепления устройства. После этого заводим машину и проверяем, как работает дроссельная заслонка. В том случае, если регулировка положения агрегата прошла успешно, неисправность должна исчезнуть, расход горючей смеси понизиться, а мощность автомобиля существенно увеличиться.

Подводя итоги, следует отметить, что дроссельная заслонка — это крайне важный элемент в топливной системе любого транспортного средства, поскольку во многом именно от него зависит качество сгорания топлива.

Поэтому при обнаружении малейших признаков неисправности данного механизма необходимо оперативно устранить поломку своими руками или обратиться за помощью опытных специалистов.

Источник

Последний этап – регулировка педали

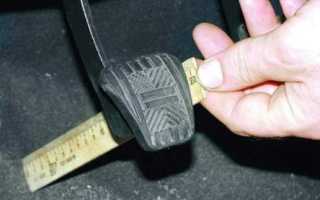

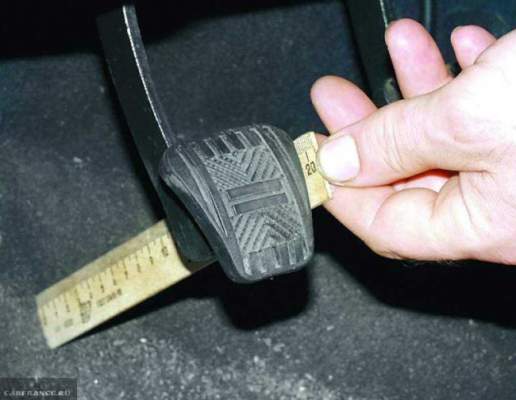

Как следует из руководства по эксплуатации автомобиля, ход ножного привода сцепления не может превышать 125 миллиметров. При этом граничные допуски составляют не более 0,5 см в обе стороны. Предел, выше которого автомобиль эксплуатировать нельзя, равен 16 см.
Покончив с теорией, приступаем к практической реализации задачи. Сначала замеряйте реальный ход педали. Приставьте линейку к ее нижней части – держите ее строго параллельно полу. Если значения оказались в пределах упомянутых, то регулировку проводить необязательно.

В противном случае переберитесь к вилке – здесь, как ранее отмечалось, имеется механизм доводки. Сначала ослабьте контргайку, а после, вращая ключом стоящую выше, произведите регулировку.

По завершении процедуры измеряйте ход – если все в порядке, то несколько раз надавите на педаль, дабы убедиться, что все работает надлежащим образом. Далее опять воспользуйтесь линейкой. Сохранение нормального показателя говорит, что вы все сделали правильно.

Вернитесь к вилке и зафиксируйте положение регулировочного механизма контргайкой.

Важный момент: целесообразно сделать так, чтобы в итоге педаль, отключающая сцепление, оказалась ниже уровня газовой. Это ускоряет реакцию механизма и заметно снижает его износ.

Инструкция руководство ваз 2109 замена тросика газа:

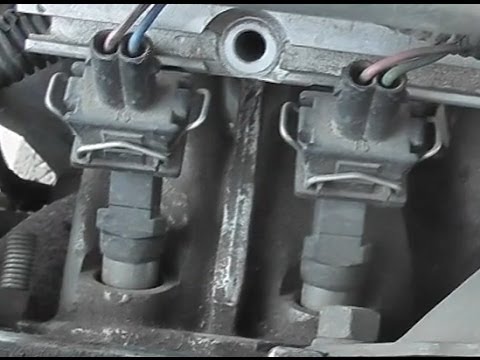

Провалы при нажатии на педаль газа на инжекторе

Советы автомобилистам про ВАЗ

Ремонт авто своими руками смотреть видео

Самые новые публикации ремонта и инструкция по ремонту автомобилей разных марок. Ремонт автомобиля своими руками становится интереснее и проще. Наш блог доступно покажет видео по ремонту автомобиля и расскажет как быстро сделать ремонт авто. Желаем приятного просмотра!

После замены троса газа на Ваз 2109 его следует настроить по педали акселиратора

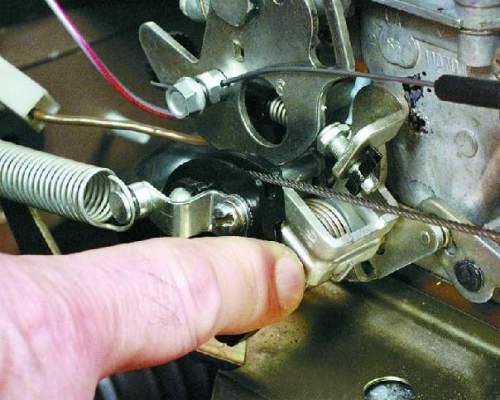

Нажмите до упора на педаль газа. При этом дроссельная заслонка первой камеры должна полностью открыться. Это можно определить по положению сектора управления дроссельными заслонками, который должен переместиться в крайнее положение

Отпустите педаль газа, при этом дроссельная заслонка Ваз 2109 первой камеры должна полностью закрыться. Сектор управления дроссельными заслонками должен переместиться до упора в обратную сторону. Если этого не произошло, отрегулируйте привод

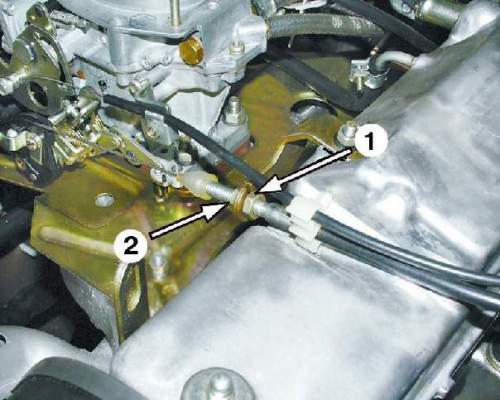

Для регулировки привода газа Ваз 2109 ослабьте одну из регулировочных гаек. Заворачиванием другой гайки добейтесь такого положения, чтобы дроссельная заслонка полностью открывалась и закрывалась. Затем затяните гайку, которая была ослаблена.

При заворачивании гайки 1 заслонка открывается, а при заворачивании гайки 2 заслонка закрывается.

Регулировка свободного хода ручки газа скутера

Свободный ход ручки газа (ход ручки газа до того момента, пока заслонка карбюратора не приводится в движение) должен быть в пределах 2 — 6 мм. Если это значение больше положенного, то из-за этого может уставать рука, дроссельная заслонка может открываться с запазданием или не открываться до конца. С другой стороны, если свободный ход очень мал или его нет совсем, это может привести к невозможности настройки холостых оборотов, они могут быть выше нормы. Кроме того это усложняет управление дроссельной заслонкой.

Итак, проверяем свободный ход. Для этого слегка (двумя пальцами) покрутим ручку газа. Если величина свободного хода больше установленной, то необходимо произвести настройку. Для этого снимаем резиновую пылезащитную оболочку с механизма регулировки тросика газа в направлении нижнего конца тросика. Если Вы делаете это при низких температурах, то действовать надо аккуратно, стараясь не повредить оболочку. Полезно будет разогреть ее с помощью обычного фена для волос, строительный я применять не рекомендую, из-за возможности повредить пластик.

Ослабляем контргайку (рожковым ключем, это одно из немногих мест, где без него не обойтись) и приступаем к настройке. Если свободный ход ручки газа велик, то выворачиваем регулировочную гайку (против часовой стрелки), если мал – то закручиваем. Проверяем величину свободного хода, при этом рычаг привода заслонки карбюратора должен ударяться о болт регулировки холостого хода. Если она в норме, то затягиваем контргайку и надеваем резинку.

Случись так, что с помощь регулировочного механизма на руле невозможно добиться оптимального свободного хода, то нужно использовать механизм регулировки на карбюраторе. Для этого открываем люк, расположенный на дне багажного отделения. Завинчиваем регулировочную гайку на руле до конца. Ослабляем контргайку (1) регулировочного механизма на карбюраторе. Если нам нужно уменьшить свободный ход, то крутим контргайку (2) против часовой стрелки, увеличить – по часовой стрелки. Далее затягиваем контргайку (1). Направление откручивания/закручивания гаек относительно фотографии. И регулируем свободный ход, как описано выше, с помощью регулятора на руле.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ри и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Как отрегулировать тросик газа Лада Приора?

1. Регулировка выполняется при помощи скобы-фиксатора, которую мы ранее снимали. Эта скоба является натяжителем кожуха в котором двигается трос.
2. Снимите скобу и выполните натяжку тросика дроссельной заслонки таким образом, чтобы он провисал возле привода заслонки примерно 1-2 мм.

1. Теперь необходимо установить фиксирующую скобу на место в кожухе. Убедитесь, что трос натянут оптимально, и дроссельная заслонка не открыта при нулевом положении педали газа. Слишком натянутый трос станет причиной того, что холостые обороты будут постоянно повышенными. Несколько раз выжмите педаль газа и проверьте как все работает.
2. Заведите мотор и убедитесь, что трос газа отрегулирован правильно, а холостые обороты находятся в норме.

ПРИМЕЧАНИЕ Регулировка привода дроссельной заслонки показана на двигателе ВАЗ 21124 (1,6i). Особенности выполнения регулировки привода дроссельной заслонки на двигателе ВАЗ 2112 (1,5i) указаны в тексте.

РЕКОМЕНДАЦИЯ Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Регулировка привода дроссельной заслонки может потребоваться, если двигатель автомобиля может не развивать максимальную мощность из-за неполного открытия дроссельной заслонки.

Для выполнения работы по регулировки потребуется помощник. Последовательность выполнения регулировки

1. Подготавливаем автомобиль к выполнению работы (см. п. 2а Подготовка автомобиля к ТО и ремонту ). 2. Снимаем декоративную накладку двигателя (см. Декоративная накладка двигателя — снятие и установка ). 3. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке. 4. Контролируем положение дроссельной заслонки: при нажатой педали «газа» (до упора в пол) заслонка должна быть полностью открыта,… . а при отпущенной педали «газа» — полностью закрыта.

5. Положение закрытой дроссельной заслонки регулируем упорным винтом, вращая его шлицевой отверткой с тонким лезвием. Дроссельная заслонка должна закрываться полностью, без заедания. Положение открытой дроссельной заслонки регулируем изменением натяжения троса ее привода.

ПРЕДУПРЕЖДЕНИЕ При выполнении регулировки открытой дроссельной заслонки не перетяните трос, так как, при этом возможно повреждение элементов привода.

6. На инжекторном двигателе ВАЗ 2112 (1,5i):

Двумя ключами на 13 мм, вращая регулировочные гайки (1 и 2), регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

На инжекторном двигателе ВАЗ 21124 (l,6i):

а) Плоскогубцами снимаем стопорную пластину оболочки троса. б) Перемещая оболочку троса в резиновом держателе, регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса). в) Устанавливаем стопорную пластину на место. 7. Проверяем работу привода дроссельной заслонки. При необходимости повторяем регулировку. 8. Устанавливаем на автомобиль все снятые детали в последовательности, обратной снятию.

Регулировка привода дроссельной заслонки:

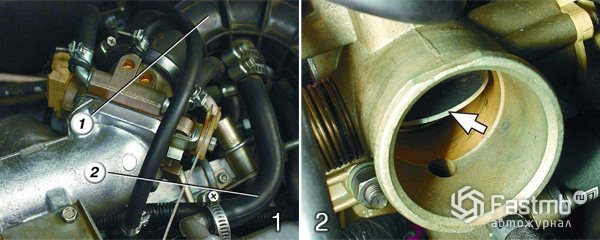

1. Попускаем хомуты на соединениях впускной трубы (1) и корпуса дросселя, а также на стыковке шланга большого круга вентиляции картера и штуцера (2), который расположен на крышке головки блока.

2. При полностью утопленной педали газа заслонка должна быть в полностью открытом положении. (Для этого действия вам понадобиться помощь напарника).

3. Когда педаль газа полностью отпущена – дроссельная заслонка должна быть полностью в закрытом положении.

4. Если пункты 2 и 3 не выполняются, то трос дроссельной заслонки нуждается в регулировке.

5. Если при проверки регулировки выявлено, что заслонка не полностью открывается, то следует попустить гайку на кронштейне, вторую от конца троса и закручивать первую гайку до достижения нужного эффекта.

6. Если же дроссельная заслонка полностью не закрывается, то следует сделать наоборот, а именно попустить первую гайку от конца троса и затягивать вторую гайку.

Когда добьётесь полного открывания и закрывания перегородки при нажатии и отпускании педали акселератора, вы и выполнили регулировку троса дроссельной заслонки.

Видео про замену дроссельной заслонки на Opel Astra 1.4T:

Чистка дросселя и дроссельной заслонки на Nissan Almera:

Что дает чистка дроссельной заслонки и как настроить дроссель

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя. При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т.п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Инструменты для замены

Для работы потребуется:

1. Ключ на «8».
2. Два ключа на «14».
3. Отвертка (крестовая).

Последовательность работ

Для сравнения старый и новый тросики сцепления

Они идут в такой последовательности:

1. Отвести в сторону корпус воздушного фильтра.

Корпус воздушного фильтра будет нам мешать, поэтому уберём его в сторону. Тем более, что у нас все защёлки корпуса были сломаны и он болтался под капотом

Вытаскиваем трос из кронштейна

Скоба троса сцепления в салоне — с ней придётся повозиться

Регулировка сцепления на ВАЗ-2112

В процессе регулировки сцепления

Для регулировки потребуется вращать болт, который находится на тросе со стороны КПП. Когда расстояние педали будет отрегулировано, гайку следует зажать и нажать 2-3 раза на педаль. Если всё хорошо, то затягивается контргайка на кожухе. Далее производится сборка авто в обратной последовательности.

Когда тросик газа нуждается в замене

Как найти момент, когда трос заслонки дросселя ВАЗ-2110 просит подмены? Спецы советуют обратить особое внимание на последующие моменты при работе этой детали тс:

• нет способности произвести регуляцию привода дроссельной заслонки;
• нажимая педаль газа, заслонка не имеет права раскрываться и запираться полностью;
• железная часть тросика начала «лохматиться» (это следует отметить визуально при проверке внутренних деталей автомобиля);
• во время работы заслонки дросселя газовый трос повсевременно заедает.

Если вы нашли при работе собственного тс одну из названых заморочек, то необходимо немедленно приобрести новый тросик для заслонки дросселя и произвести его подмену.

Правильная отладка

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.

Замена троса сцепления на ВАЗ-2110, 2111, 2112

Трос сцепления ВАЗ-2110 имеет следующую конструкцию: внутри жесткой пластиковой оплетки ходит металлический трос.

С одной стороны он крепится к педали, с другой стороны через кронштейн присоединяется к вилке выключения посредством механизма для регулировки положения педали сцепления.

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
3. Придерживая вилку сцепления, освободить из нее трос.
4. Нужно отцепить трос от педали сцепления.
5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
7. Ключом на «10» открутить опорную пластину.
8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
9. Установка нового тросика производится в обратной последовательности.
10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Регулировка является важной стадией при замене тросика сцепления. Замена троса — простая процедура, при грамотном выполнении всех этапов переключение передач будет происходить плавно и комфортно для водителя

Регулировка свободного хода ручки газа скутера

Свободный ход ручки газа (ход ручки газа до того момента, пока заслонка карбюратора не приводится в движение) должен быть в пределах 2 — 6 мм. Если это значение больше положенного, то из-за этого может уставать рука, дроссельная заслонка может открываться с запазданием или не открываться до конца. С другой стороны, если свободный ход очень мал или его нет совсем, это может привести к невозможности настройки холостых оборотов, они могут быть выше нормы. Кроме того это усложняет управление дроссельной заслонкой.

Итак, проверяем свободный ход. Для этого слегка (двумя пальцами) покрутим ручку газа. Если величина свободного хода больше установленной, то необходимо произвести настройку. Для этого снимаем резиновую пылезащитную оболочку с механизма регулировки тросика газа в направлении нижнего конца тросика. Если Вы делаете это при низких температурах, то действовать надо аккуратно, стараясь не повредить оболочку. Полезно будет разогреть ее с помощью обычного фена для волос, строительный я применять не рекомендую, из-за возможности повредить пластик.

Ослабляем контргайку (рожковым ключем, это одно из немногих мест, где без него не обойтись) и приступаем к настройке. Если свободный

ход ручки газа велик, то выворачиваем регулировочную гайку (против часовой стрелки), если мал – то закручиваем. Проверяем величину свободного хода, при этом рычаг привода заслонки карбюратора должен ударяться о болт регулировки холостого хода. Если она в норме, то затягиваем контргайку и надеваем резинку.

Случись так, что с помощь регулировочного механизма на руле невозможно добиться оптимального свободного хода, то нужно использовать механизм регулировки на карбюраторе. Для этого открываем люк, расположенный на дне багажного отделения. Завинчиваем регулировочную гайку на руле до конца. Ослабляем контргайку (1) регулировочного механизма на карбюраторе. Если нам нужно уменьшить свободный

ход, то крутим контргайку (2) против часовой стрелки, увеличить – по часовой стрелки. Далее затягиваем контргайку (1). Направление откручивания/закручивания гаек относительно фотографии. И регулируем
свободный
ход, как описано выше, с помощью регулятора на руле.

При проведении регулировки, будет полезно смазать тросик газа, чтобы потом не отвлекаться на эту процедуру. Существует несколько способов смазки.

При закрученном до конца регулировочном болте на руле, капнуть маслом на тросик (не на его оболочку!) и подвигать тросик взад-вперед. Проделать эту операцию несколько раз, а именно до тех пор, пока месло не покажется с другого конца тросика.

Отсоединить тросик от карбюратора. Для этого снять пылник, открутить контргайку (1) и вытащить регулятор из отверстия.

Далее отсоединить тросик, продев его через разрез в рычаге привода заслонки. Поднять свободный конец тросика выше уровня ручки газа. Капнуть маслом и подвигать туда-сюда. Можно так же использовать различные приспособления для смазки, простейшим из которых является полиэтиленовый пакет и резинка. Обмотайте пакет вокруг свободного конца троса в виде воронки и закрепите резинкой. Налейте в получившуюся воронку немного масла и двигате тросик взад-вперед. Как альтернативу можно использовать методику, найденную мной в интернете. Вместо пакета используется пустой тюбик от силиконового герметика, в который заливается масло, а носик надевается на тросик. Подобной конструкцией трос прокачивается. Причем если трос ржавый, то сначала вместо масла нужно залить бензин или средство для удаления ржавчины. Прокачать тросик под более высоким давлением позволит отрезок (примерно 20 см) резинового шланга, с подходящим диаметром. (шланг должен плотно сидеть на рубашке тросика). Этот шланг надеваем на тросик, фиксируем хомутом. Держим шланг вертикально и наливаем в него масло (при необходимости бензин). Другой конец шланга присоединяем к насосу, например в шланг можно вставить старый ниппель от камеры) и качаем. Действуите осторожно, сильно не качайте, так как можете заляпать маслом все вокруг, и себя в том числе.
