Как и когда менять кран печки ВАЗ 2105-07

На автомобилях семейства ВАЗ есть немало узлов и механизмов, которые далеки от совершенства и имеют низкую надёжность. Одним из таковых является кран печки. Владельцы ВАЗ 2105–07 довольно часто сталкиваются с необходимостью замены этой детали из-за утечек охлаждающей жидкости или внутреннего окисления механизма, что нарушает его работоспособность. Благо, деталь стоит недорого и заменить её в гаражных условиях под силу каждому.
Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

На заметку: краник печки от «Жигулей» подходит и к автомобилям «Волга», «Нива», «Ока».

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

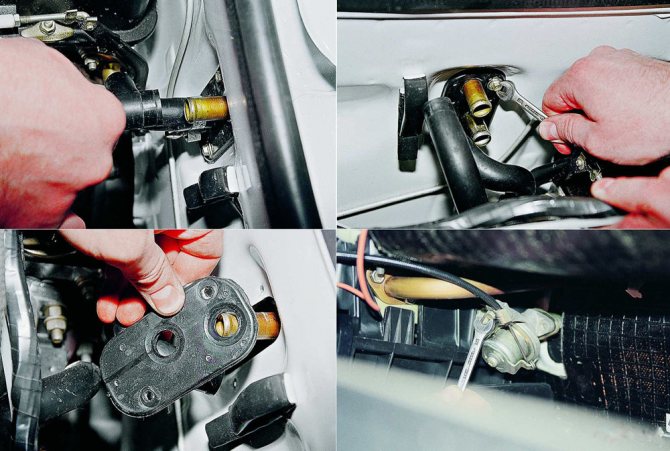

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

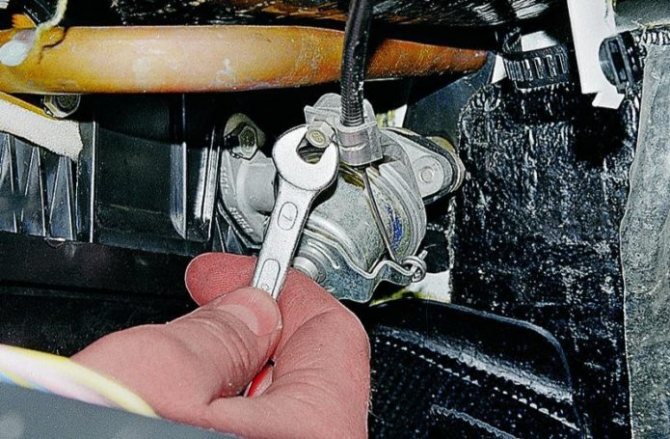

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Снятие крана печки

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой. Обратите внимание на профиль прокладки.

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Совет: «старые» металлические хомуты для шлангов лучше заменить на новые усиленные (синего цвета).

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Установка нового крана отопителя

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

ВАЗ 2106# Замена крана отопителя

https://youtube.com/watch?v=hMBsbOiQ67s

167 замена печки на жигулях классика

Замена крана печки (отопителя)

Кран отопителя служит для регулирования потока охлаждающей жидкости через радиатор. В теплое время года необходимость в обогреве салона отпадает, поэтому краник чаще всего находится в закрытом положении.

С приходом холодов, мы вновь вспоминаем о возможности регулировки температуры в салоне, но иногда сталкиваемся с неожиданными проблемами: кран печки (при прохождении через него жидкости) может потечь, окислиться и даже заклинить (при долгом неиспользовании). Разбору и ремонту эта деталь не подлежит, поэтому для восстановления системы отопления остается только замена крана печки.

Что потребуется для замены?

• Новый кран отопителя.
• Две резиновые прокладки крана отопителя.
• Силиконовый высокотемпературный герметик (красный).

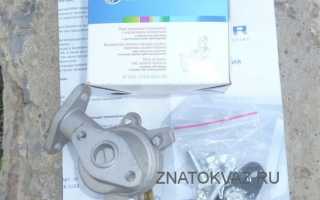

Кран отопителя и прокладки

Красный силиконовый герметик ABRO

Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

На заметку: краник печки от «Жигулей» подходит и к автомобилям «Волга», «Нива», «Ока».

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Снятие крана печки

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой. Обратите внимание на профиль прокладки.

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Совет: «старые» металлические хомуты для шлангов лучше заменить на новые усиленные (синего цвета).

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Установка нового крана отопителя

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому — изображения выше, где причина замены — заклинивший кран и течь жидкости.

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

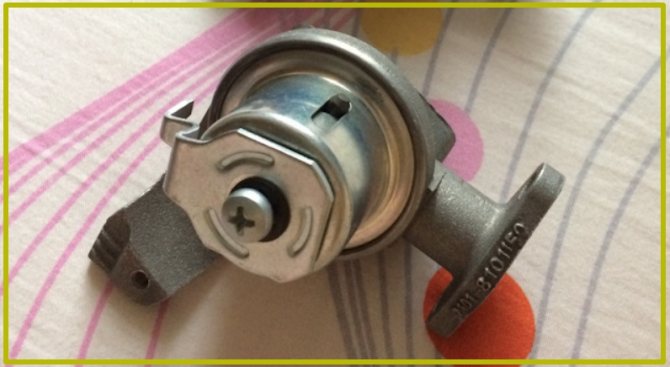

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана — бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Сколько стоит новый кран печки и работа по его замене?

В Москве и Московской области средняя цена на кран отопителя для ВАЗ 2101-2107 находится в пределах 120-130 рублей. При чем цены на заводской, шаровой или керамический краны практически не отличаются.

Работа по замене крана в автосервисе стоит от 400 рублей и выше.

Мы советуем менять кран отопителя самостоятельно. Во-первых, вы сэкономите деньги и приобретете опыт в ремонте автомобиля. Во-вторых, эта операция не займет много времени (около 1 часа), а вся необходимая информация приведена в этой статье.

Замена радиатора печки, патрубкови, краник печки, ВАЗ 2107, 7 СОВЕТОВ #36

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Содержание:

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

• утечку антифриза;
• повышенный шум вентилятора печки;
• затрудненную регулировку шторок и крана отопителя;
• недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

• Радиатора отопителя.
• Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
• Крана печки.
• Распределительной заслонки.

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

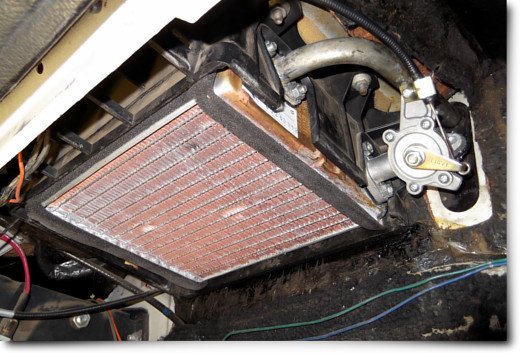

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Прежде, чем снимать радиатор, нужно удостовериться в том, что течет именно он, а не резиновый шланг на патрубке. От температуры резина часто рассыхается и пускает едва заметную трещину, из которой и протекает антифриз. Замена трубки решит этот вопрос в том случае, если подрезать и укоротить ее не удается.

То же самое касается и крана отопителя. Сам кран довольно надежен по конструкции, а подтекают попросту трубки отопления. Осмотрите места из сопряжения с краном, и тогда удастся избежать демонтажа крана, хотя ничего сложного в этом нет.

Замена радиатора печки

Если диагностикой установлено, что виной протечки антифриза стал радиатор, будем его снимать. Это не так сложно, как просто неудобно, а сама операция займет несколько минут. Вот алгоритм демонтажа радиатора:

1. Сливаем антифриз из блока цилиндров, предварительно сняв пробку расширительного бачка.
2. Из моторного отсека ослабляем хомуты крепления и снимаем шланги с патрубков.
3. Демонтируем резиновый уплотнитель.
4. В салоне откручиваем два болта крепления консоли и снимаем ее.
5. Отсоединяем трос от крана отопителя.
6. Отщелкиваем пружинные скобы крепления кожуха вентилятора.
7. Демонтируем радиатор печки.

После осмотра радиатора печки решаем, возможен ли его ремонт.

Замена или ремонт моторчика вентилятора

Моторчик вентилятора отопителя имеет скрытый талант. После определенного пробега автомобиля он начинает петь, причем именно таким голосом, который может вывести из себя каменного Дзержинского. Шуметь он начинает на непрогретом двигателе, а после утихомиривается, но ненадолго. Потому при первых проявлениях неисправности, его стоит сразу менять.

Лучше это сделать тогда, когда мы меняем сам радиатор, чтобы лишний раз не разбирать всю конструкцию. Ремонту он, как правило, не подлежит, и его можно с чистым сердцем выбросить.

На работу печки ВАЗ 2106 может влиять работа термостата, стоит чаще обращать внимание на состояние воздуховодов — они могут попросту забиться листьями. Как видим, ремонт печки ВАЗ 2106 не представляет сложностей, главное, знать причину, а устранить ее всегда можно довольно просто, и тогда в вашей шестерке всегда будет тепло. Не мерзните, и удачи на дорогах!

ВАЗ 2106 Замена крана отопителя на водопроводный

Исправлено пользователем Алексий (31.07.14 22:46)

31.07.14 20:01 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

31.07.14 22:17 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

Над европой нависает тень России! Вы хорошо разбираетесь в географии, но не истории. Как над испанией нависала Америка и за что там уничтожили индейцев.(вольная цитата)

«Битва железных канцлеров»

31.07.14 23:49 Ответ на сообщение Re: ВАЗ 2106 Замена отопителя на водопроводный пользователя Scyr

В ответ на: в продаже еще со времен перестройки существуют шаровые, а не мембранные краны. Поставь шаровый и все дела, устанавливается в штатные крепления.

ТойотоВод. ХондоФил. НиссаноФоб.

31.07.14 23:51 Ответ на сообщение Re: ВАЗ 2106 Замена отопителя на водопроводный пользователя Vs

ТойотоВод. ХондоФил. НиссаноФоб.

01.08.14 02:03 Ответ на сообщение Re: ВАЗ 2106 Замена отопителя на водопроводный пользователя Vs

01.08.14 02:42 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

01.08.14 08:33 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

Исправлено пользователем Crusader (01.08.14 08:34)

01.08.14 09:42 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

Jedem das Seine/Justitia suum cuique distribuit/Каждому свое 每一個他自己

01.08.14 11:09 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Ефген

В ответ на: Скептикам которые утверждают что тосол разъедает краны водопроводные: кран стоит уже 5 лет. проблем нет.

а под wine’ом ты идешь?! он же зеленоголек Вы добавили пользователя в Игнор Лист. Нажмите ТУТ чтобы увидеть, что тут написано.

01.08.14 16:13 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя сомелье

01.08.14 16:22 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Crusader

ТойотоВод. ХондоФил. НиссаноФоб.

01.08.14 16:44 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Vs

01.08.14 17:49 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Crusader

ТойотоВод. ХондоФил. НиссаноФоб.

01.08.14 18:05 Ответ на сообщение Re: ВАЗ 2106 Замена отопителя на водопроводный пользователя Scyr

01.08.14 18:06 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Vs

01.08.14 20:04 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя мистерКэт

ТойотоВод. ХондоФил. НиссаноФоб.

01.08.14 21:59 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

02.08.14 13:20 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Crusader

краны держать перестают, при такой эксплуатации, как ты описал.

а под wine’ом ты идешь?! он же зеленоголек Вы добавили пользователя в Игнор Лист. Нажмите ТУТ чтобы увидеть, что тут написано.

03.08.14 10:45 Ответ на сообщение ВАЗ 2106 Замена крана отопителя на водопроводный пользователя DoK113

с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

09.08.14 13:08 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Legio

В ответ на: кран от 08 ки, вечный

09.08.14 16:32 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Vik996

В ответ на: Нифига он не вечный. Тоесть он хоть и более долговечный чем родной, но всёравно дохнет через пару лет.

Вы держитесь там!

10.08.14 09:02 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя gaston

В ответ на: Керамический более дольше живет. Лузаровский рекомендую.

10.08.14 09:30 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Vik996

02.09.14 16:50 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя сомелье

В ответ на: краны держать перестают, при такой эксплуатации, как ты описал.

offtop, вопрос на батарею отопления (для квартиры) – что лучше ставить, регулировочный кран или оба шаровых? Ответ, – лучше шаровых, так как в этом случае можно будет поставить два полнопроходных, т.е. без заужения как в случае с регулировочным – батарея будет теплее, когда это нужно. Мне, в конкретном случае, нужно получить максимальную производительность батареи. А как регулировть? – а просто. После нескольких лет кран, возможно, и будет немного

протекать, но во внутрь, то есть никаких протечек снаружи не будет, если нужно будет полностью перекрыть батарею (не случай отсоединения, а жара), то всегда это можно будет сделать перекрыв второй шаровой кран который будет полностью “исправен”, так как им не “регулировали”. -Я так думаю, и так сделал.

Вы, как специалист, согласны?

03.09.14 09:06 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Alex80

да, шаровый кран при такой эксплуатации начинает пропускать, в уплотнении шара, т.е. кран перестает “держать” а вот если побежит батарея, вы ее уже таким образом не “отсечете” от стояка

да и насколько я помню, у того же HERZ, есть модели практически не изменяющие условный проход

а под wine’ом ты идешь?! он же зеленоголек Вы добавили пользователя в Игнор Лист. Нажмите ТУТ чтобы увидеть, что тут написано.

03.09.14 09:45 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя сомелье

03.09.14 10:55 Ответ на сообщение Re: ВАЗ 2106 Замена крана отопителя на водопроводный пользователя Alex80

В ответ на: offtop, вопрос на батарею отопления (для квартиры) – что лучше ставить, регулировочный кран или оба шаровых? Ответ, – лучше шаровых, так как в этом случае можно будет поставить два полнопроходных, т.е. без заужения как в случае с регулировочным – батарея будет теплее, когда это нужно. Мне, в конкретном случае, нужно получить максимальную производительность батареи. А как регулировть? – а просто. После нескольких лет кран, возможно, и будет немного

протекать, но во внутрь, то есть никаких протечек снаружи не будет, если нужно будет полностью перекрыть батарею (не случай отсоединения, а жара), то всегда это можно будет сделать перекрыв второй шаровой кран который будет полностью “исправен”, так как им не “регулировали”. -Я так думаю, и так сделал.

Вы, как специалист, согласны?

Будет полезно: Двигатель ваз 2114: характеристики, устройство, плюсы и минусы

Два шаровых и один регулировочный. Даже если не принимать во внимание, что шаровые от такой эксплуатации дохнут, то регулировать шаровым это мучение. Посему шаровые ставятся для полного перекрытия на случай когда надо отключить для ремонта/ревизии/снятия. А регулировочный для регулирования. У регулировочного регулировка много более плавная, там можно несколько оборотов сделать не перекрывая поток, а шаровым будете каждый градус ловить в рабочей зоне.

Если мощности радиатора фактически не хватает, то и регулировать там нефига. А если стоит с небольшим избытком (как должно быть), то сие очень даже актуально. Кстати регулировочные краны бывают для однотрубных систем и для двухтрубных. Тот что для однотрубных систем в полностью открытом состоянии сказывается на потоке много меньше – у него проходное сечение много больше.

Порядок замены отопителя ваз 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме. Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками. Для этого вам потребуется:

• ключи рожковые на 7 и на 10;
• отвертка плоская и крестообразная;
• запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

• передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Отопитель салона (печка) ВАЗ 2106 — замена радиатора и крана отопителя салона

Как поменять и отремонтировать радиатор отопителя на ваз 2106?

Отопитель салона (печка) на автомобиле ВАЗ 2106 представляет собой единый компактный узел, в котором установлены нагнетающий узел, состоящий из электродвигателя 14 (рис. 10.4) вентилятора и его крыльчатки 13, и нагревательный узел в виде радиатора 11 с краном 12 управления. Распределяются потоки воздуха заслонкой 1.

Основные неисправности отопителя салона (печки): — выход из строя электродвигателя вентилятора отопителя; — течь радиатора печки и крана.

ПРИМЕЧАНИЕ Замена электродвигателя вентилятора описана в разделе 9 «Электрооборудование» (см. «Электродвигатель вентилятора отопителя салона»).

Замена радиатора печки и крана отопителя салона

Для замены радиатора печки и крана отопителя вам потребуются: ключи «на 7» и «на 10», отвертка.

1. Откройте кран отопителя, передвинув вправо рычаг управления. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

2. В подкапотном пространстве разогните скобы 1 крепления вакуумного шланга 2 и жгута проводов к щиту передка; отведите шланг и жгут в сторону, обеспечив доступ к шлангам 3 отопителя.

3. Ослабьте затяжку хомутов крепление шлангов к трубам радиатора отопителя и снимите шланги.

4. Выверните два болта крепления уплотнителя к щиту передка.

5. Аккуратно поддев уплотнитель, снимите его, сдвигая по трубам радиатора печки.

ПРЕДУПРЕЖДЕНИЕ

В уплотнителе установлены распорные втулки. Не потеряйте их.

6. Снимите вентилятор отопителя с кожухом с автомобиля ВАЗ 2106 (см. «Снятие и установка электродвигателя вентилятора отопителя»).

7. Снимите радиатор печки, опустив его вниз, насколько позволит тяга управления краном отопителя (сначала заднюю часть радиатора) и выведите трубы из отверстия в щите передка.

8. Выверните болт крепления оболочки тяги управления краном отопителя и отсоедините тягу от крана. 9. Снимите с автомобиля ВАЗ 2106 радиатор печки в сборе с краном отопителя и трубами.

10. Выверните два болта и снимите отводящую трубу с радиатора печки.

11. Снимите прокладку с фланца трубы.

12. Выверните два болта и снимите кран отопителя вместе с подводящей трубой с радиатора печки.

13. Снимите прокладку с крана отопителя.

14. Выверните два болта и снимите подводящую трубу с крана отопителя.

15. Снимите прокладку подводящей трубы с крана отопителя. 16. Осмотрите прокладки крана отопителя, подводящей и отводящей труб (прокладки взаимозаменяемы). Механические повреждения и признаки старения резины не допускаются. При необходимости замените прокладки новыми. 17. Установите на автомобиль ВАЗ 2106 новые радиатор печки и кран отопителя в сборе с трубами в порядке, обратном снятию.

ПРИМЕЧАНИЕ При необходимости проверьте радиатор печки: заглушите отверстия в бачке (или трубы) радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см.кв.) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора печки определяется по выходящим пузырькам воздуха.

18. Установите оболочку тяги управления краном отопителя так, чтобы при крайних положениях рукоятки управления на панели приборов кран был полностью открыт или закрыт. 19. Заполните систему охлаждения жидкостью, проверьте герметичность системы и работу отопителя салона.

Рис. 10.4. Детали отопителя салона (печка) ВАЗ 2106:

1 — крышка воздухораспределительная; 2 — кожух вентилятора; 3 — резистор дополнительный; 4 — кожух крыльчатки вентилятора; 5 — кожух радиатора печки; 6 — прокладка; 7 — крышка люка воздухопритока; 8 — скоба прижимная крепления подводящей и отводящей труб; 9 — держатель пружинный крепления кожуха вентилятора; 10 — прокладка; 11 — радиатор печки; 12- кран отопителя; 13 — крыльчатка; 14 — электродвигатель вентилятора; 15 — скоба пружинная крепления электродвигателя; 16 — подушка электродвигателя; 17 — скоба крепления воздухораспределительной крышки.

• Автор: admin
• Распечатать

Оцените статью: Поделитесь с друзьями!
смазка подшипников электродвигателя вентилятора отопителя салона ВАЗ 2106

снятие и установка электродвигателя вентилятора отопителя салона ВАЗ 2106

Замена отдельных элементов печки

Часто автолюбители спрашивают об автомобиле ВАЗ 2106, как снять печку для осуществления профилактических или сервисных работ. Такие вопросы возникают в связи с необходимостью проведения ремонта печки и последующей сборки. Для замены радиатора печки и краника отопителя необходимо подготовить набор слесарных инструментов и новые запчасти системы отопления, подлежащие замене:

1. Передвигая рычажок в правую сторону, открываем кран отопителя, после чего сливаем жидкость-охладитель из системы.
2. В механическом отсеке под капотом разгибаем скобку крепежа шланга вакуумного типа и комплекта проводки, идущей на щиток, убрать их в сторону, чтобы можно было добраться до отопительных шлангов.
3. Немного откручиваем крепеж шлангов к трубкам отопительного радиатора и демонтируем их.
4. Выкручиваем 2 болта крепежа уплотнителя к щитку, после чего не спеша демонтируем его, помня, что там установлены втулки распорного типа.
5. Демонтируем вентиляторное устройство печки.
6. Демонтируем радиатор печки, оставив его висящей на тяге краника печки и выводим трубки из отверстия в щитке.
7. Отворачиваем крепеж тяги краника печки и рассоединяем ее.
8. Демонтируем с «шестерки» радиатор печки вместе с патрубками и краником печки.
9. Сняв крепеж, демонтируем патрубок с радиатора печки и фланцевую прокладку с него.
10. Сняв крепеж, снимаем кран печки вместе с прокладкой и патрубок с отопительного радиатора.
11. Открутив крепеж, демонтируем патрубок с краника печки вместе с прокладкой.
12. При необходимости после визуального осмотра прокладок необходимо их заменить.
13. Производим установку печки.

Если автолюбитель в целях улучшения функционала устройства решил произвести доработку печки ВАЗ 2106, то для этого потребуется ее демонтаж .В качестве определяющей технологической операции будет считаться изменение угла монтажа переборок с предварительным изготовлением обновленных конфигураций с последующей установкой.

От всех внедрений таких операций значительно изменится направление воздушного потока, и печка станет работать с повышенным КПД. Для создания такой «тюнингованной» печки требуется наличие стандартного набора инструментов, а также столярного инструментария и газового резака для придания обновленным переборкам необходимой конфигурации.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ОТОПИТЕЛЯ В ВАЗ 2106

Детали отопителя салона ваз 2106

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

Важные нюансы

Есть пара важных нюансов, о которых нельзя забывать, занимаясь установкой нового топливного крана. Вот они:

• в комплекте с новым краном всегда идёт несколько резиновых прокладок. Их необходимо устанавливать в обязательном порядке, даже если кажется, что прокладки старого крана практически не изношены и ещё послужат. Дело в том, что штатная вазовская резина, из которой сделаны старые прокладки, служит год, от силы — два. После этого в ней появляются микротрещины, которые невооружённым глазом разглядеть невозможно. Но постепенно сетка трещин разрастается, и кран опять начинает течь. Поэтому установка новых прокладок на кран обязательна;
• второй момент связан с работой рычага крана. Перед тем как закрывать капот, следует обязательно проверить, хорошо ли работает этот рычаг. А точнее — хорошо ли отрегулирована длина троса, и позволяет ли этот трос полностью открыть и закрыть кран. Очень часто бывает так, что старый трос после установки нового крана оказывается на полсантиметра короче, в результате чего кран не может полностью закрыться из-за натяжения троса. Если наблюдается именно такая картина, следует снять крепёжный наконечник, ослабить на нём гайку, и вытянуть из него немного троса (обычно в наконечнике имеется запас в пару сантиметров). После этого наконечник следует опять надеть на рычаг крана и проверить, плотно ли кран закрывается;
• третий момент связан с проверкой герметичности. Прежде чем закрывать капот после установки крана, следует открыть новый кран, а затем завести мотор и дать машине поработать в течение получаса. За это время антифриз успеет нагреться. Если герметичность где-то нарушена — возникнет течь антифриза, которую сложно будет не заметить. Если течи после получасовой работы мотора не наблюдается — процедуру установки нового крана можно считать завершённой.

Своими руками: Как поменять краник печки ВАЗ-2107 на водопроводны

Наверное, у всех водителей вазовской «классики» возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Как поменять краник печки ВАЗ-2107 на водопроводный

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи — в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Заехав в магазин купил:

• Кран сантехнический для горячей воды «бабочка» 1/2″ — лучше итальянский, с мягким ходом, латунный

• Уголок 1/2″ под него — 2 шт.

• Штуцер под уголок 1/2″*16 мм — 2 шт. — чем длиннее, тем лучше

• Патрубок печки большой (отводящий) — 1шт.

• Прокладка крана отопителя — 1 шт.

• Герметик силиконовый высокотемпературный (красный)

• Хомутики 2-3см — 3 шт.

• Фум-лента или лен(думаю, он лучше будет)

Нам понадобятся инструменты: головка на 10 и рожковые ключи, отвертки, пассатижи, круглый напильник, нож или канцелярское лезвие, фонарик.

Наверное, у всех водителей вазовской «классики» возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи — в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Замена крана отопителя

Итак, если перед автомобилистом стоит задача поменять краник печки на ВАЗ 2106, необходимо начать процесс со слива тосола, который находится в системе охлаждения силового агрегата.

Затем следует посредством отвёртки ослабить затяжку хомутов и демонтировать шланги, отходящие от труб радиатора отопительного прибора.

Ремонт крана печки на автомобиле ВАЗ-2106 предусматривает необходимость отвернуть оба самореза с помощью ключа на «8», что позволит избавиться от уплотнителя, которым обвёрнуты трубы радиатора.

Следующие манипуляции потребуют перемещения автомобилиста в салон транспортного средства, так как именно там можно убрать полочку приборной панели и непосредственно корпус вещевого ящика.

Чтобы снять прежний кран печки, нужно посредством ключа на «7» максимально ослабить затяжку винта, при этом убрав тягу привода, идущую непосредственно к заменяемой детали.

Использование ключа на «10» помогает открутить оба винта, посредством которых неисправная деталь держится на радиаторе. Затем следует избавиться от неработающего элемента системы, вместе с ним демонтировав не только впускную трубу, но и резиновую прокладку.

Это же приспособление (ключ на «10») поможет открутить винты, которые соединяют между собой кран впускного патрубка и прокладку.

Прежде чем приступать к следующему шагу, следует внимательно осмотреть профиль прокладки, только после этого снимая и переставляя на новое приспособление скобу, крепящую тягу привода.

Новый элемент отопителя, естественно, устанавливается в обратной последовательности. Автомобилист должен крепить деталь вкупе с новыми прокладками и только после этого заполнять тосолом систему охлаждения движка. Немаловажно в конце работы проверить герметичность соединений, расположенных между краном с радиатором и впускным патрубком.

Замена крана отопителя Ваз 2106

Кран печки на Ваз 2106 часто или начинает течь или закисает при долгом не использовании. Для замены крана печки Ваз 2106 необходимо в первую очередь слить охлаждающую жидкость со всей системы охлаждения, затем:

Снятие крана печки Ваз 2106

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя

Ключом «на 8» отворачиваем два самореза

Снимаем уплотнитель с труб радиатора. В салоне машины снимаем полку панели приборов и корпус вещевого ящика

Ключом «на 7» ослабляем затяжку винта и отсоединяем тягу привода крана отопителя

Ключом «на 10» отворачиваем два винта крепления крана к радиатору отопителя

Снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой

Ключом «на 10» отворачиваем два винта и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Установка крана печки отопителя на Ваз 2106

Устанавливаем новый кран Ваз 2106 с новыми прокладками в порядке, обратном снятию. Заполняем жидкостью систему охлаждения двигателя и убеждаемся в герметичности соединений крана с радиатором отопителя Ваз 2106 и впускным патрубком.

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

1. ключи рожковые на 7 и на 10;
2. отвертка плоская и крестообразная;
3. запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

• передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
• в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

• ослабив хомуты шлангов, снимаем их с патрубков;
• затем откручиваем два болта, которые крепят уплотнитель к щитку;
• аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, ЖЕЛАТЕЛЬНО НЕ ПОТЕРЯТЬ ИХ.

• снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ТЕМ, КАК ДЕМОНТИРОВАТЬ ЭЛЕКТРОВЕНТИЛЯТОР, ОТКЛЮЧИТЕ МИНУСОВУЮ КЛЕММУ АККУМУЛЯТОРА.

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

• вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
• откручиваем болты крепления отводящей трубки и отсоединяем кран;

РЕКОМЕНДАЦИЯ: СНИМАЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ ЗАЧИЩАЕМ ИХ, ОСМАТРИВАЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ, ЕСЛИ ЕСТЬ ПОДОЗРЕНИЯ НА НЕ ПЛОТНОСТЬ, НАДО СРАЗУ ЖЕ УСТРАНИТЬ, ОБЯЗАТЕЛЬНО ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НА НОВЫЕ.

• устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
• монтируем новый радиатор в обратном порядке;
• установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
• пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

• снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

• сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

• при помощи отвёртки отсоединяем тросик от привода крана отопителя;
• вынимаем тросик из держателя;
• так же снимаем тросик управления заслонкой отопителя;
• вынимаем старые тросики и вставляем новые;

Установка нового тросика

• подсоединяем и фиксируем тросик привода воздушных заслонок на отопителе;
• при помощи тросика устанавливаем заслонку для обдува лобового стекла в полностью открытом положении;
• установите ручку на панели отопителя в положение «обдув лобового стекла»;
• в таком положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
• закрепляем тросики привода воздушных заслонок в держателе отопителя;

Предупреждение. Когда установите панель приборов, то вы не будете видеть заслонку обдува лобового стекла. Для проверки правильности её работы надо присоединить тросики к панели управления и включить вентилятор. После этого поверните рычаг управления воздушными заслонками на обдув лобового стекла. В таком положении воздух должен поступать на лобовое стекло, а на сопла обдува ног нет. Если это не так, то отсоедините тросик привода воздушных заслонок от панели и поверните ручку управления подачей воздуха на 360˚, после чего присоедините тросик и опять проверьте распределение воздушных потоков.

Подсоединяем тросик к крану отопления

• присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
• проверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
• после этого надо установить ручку отопителя в положение «включено»;
• в таком положении подсоединяем и фиксируем тросик крана отопителя;

Замена электродвигателя отопления ваз 2106 Перед началом работ по замене электродвигателя вентилятора отопления необходимо отсоединить минусовую клемму от аккумулятора.

Как Поменять Кран Печки На Ваз 2106

Автомобили ВАЗ, конечно, имеют много узлов и устройств, которые далеки от совершенства и имеют низкую надежность. Одним из них является кран. Владельцы ВАЗ 2105–07 часто сталкиваются с необходимостью замены этой детали из-за антифриза или внутреннего окисления механизма, что нарушает его работу. Воображение, часть дешевая, и каждый может ее поменять по критериям гаража.

Одним из компонентов системы учета отопления Lada является печной смеситель, который регулирует температуру воздуха в кабине. Со временем нормальное функционирование крана нарушается, что оправдывается различными проблемами. В случае возникновения проблем деталь должна быть удалена, а затем отремонтирована или заменена. По большей части кран не ремонтируется, а заменяется новыми.

Внутренняя часть ВАЗ 2105–07 нагревается антифризом (антифриз, антифриз), который циркулирует через систему охлаждения агрегата. Тепло излучается печным радиатором, какое соединение Система выполнена с использованием 2 труб. Благодаря работе вентилятора отопителя воздух подается через теплообменник, нагревается и подается в салон автомобиля. Но тепло не всегда нужно. Да, летом необходимо время от времени включать продувку стекол, чтобы они не затенялись. Отопление в этом случае будет лишним. Чтобы иметь возможность регулировать подачу теплого воздуха, в системе отопления предусмотрен нагревательный клапан. Этот блок регулирует подачу горячего антифриза (охлаждающей жидкости) к радиатору отопителя, иными словами, его полное перекрытие. Следовательно, вентилятор не нагревается и не нагревает внутреннюю часть, когда в ней нет необходимости.

Печной смеситель расположен специально на входе в радиатор и крепится 2 болтами. Шарнир уплотнен резиновой прокладкой. Кран управляется тросом с рычагом спереди. Перемещая рычаг, можно закрыть, другими словами, открыть запирающий механизм, регулируя тем самым поток воды через радиатор и температуру воздуха, поступающего в кабину.

READ Как Поменять Дворники На Киа Рио Видео

Есть несколько причин, по которым вам нужно заменить кран отопителя. Они включают:

• заклинивание узлов;
• утечки;
• не хватает теплого воздуха в салоне.

Стоит рассмотреть эти вопросы подробно. Кран заклинило из-за засорения или образования накипи с водой вместо антифриза. Неисправность устраняется путем очистки или замены сборки. Изредка от смесителя вылетает контрольный кабель. В этом случае достаточно вернуть его на сайт и обезопасить. Если кран застрял, рычаг управления будет двигаться с большим усилием. Когда движение рычага легкое, это указывает на то, что кабель пролетел.

Управление краном осуществляется с помощью кабеля, который может иногда отрываться от крана.

Более распространенная проблема с краном. утечка. Когда закончено, под ногами переднего пассажира появляется лужа антифриза. Если в системе охлаждения используется антифриз, на стекле в салоне появится жирное покрытие. В этом случае уровень охлаждающей жидкости в системе падает, что приводит к серьезным последствиям. перегреву двигателя. Во-первых нужно затянуть прикрепление крана к радиатору. Если это не помогает и утечка воды не прекращается, устройство обычно следует заменить.

Антифриз содержит вещества, которые вредны для организма человека, что говорит о том, что проблема устранена быстро.

Один тип печного смесителя представляет собой шаровой механизм

Узнав, что кран необходимо заменить, вы должны решить, какую часть выбрать. Теперь вы всегда можете купить глиняный или шариковый фиксирующий механизм. Потому что у владельцев, которые столкнулись с выбором, возникает вопрос, зачем верить? Судя по опыту владельцев «Лады», глиняная часть лучше, потому что керамика не подвержена окислению.

READ Как Поменять Лампочку В Фаре Нива Chevrolet

Кран для подогрева глины считается более надежным, чем шаровой кран

Что касается шарового крана, его следует менять два раза в год. весной и осенью. Но выбор остается за владельцем автомобиля.

Чтобы начать замену сайта, вам необходимо подготовить список инструментов и материалов:

• универсальный гаечный ключ на 7 и 10;
• Отвертка Филлипс
• новый кран и резиновые прокладки (если не включены);
• герметик;
• ветоши;
• антифриз для заливки.

Процедура замены механизма на карбюраторной и инжекционной машинах осуществляется аналогично. Работы на крутом моторе выполняются в следующем порядке:

1. Сливаем антифриз с радиаторов двигателя, зачем снимать картер, откручиваем крышку радиатора и болт крепления блока цилиндров.
2. Под крышкой ослабьте хомут и снимите трубу печи. Снимите трубу с подающей трубы
3. Демонтируем правый канал, закрепленный с помощью защелок и гаек. Для удобства рекомендуется демонтировать правый канал
4. Открутите крышку кабеля управления и снимите последний кран отопителя. Трос управления краном для крана крепится с помощью кронштейна и болта до 7
5. Открутите 3,5 гайки, которые крепят кран к радиатору отопителя, при этом лучше протолкнуть тряпку, так как может вытечь определенное количество охлаждающей жидкости. Подогреватель крана крепится 2 болтами
6. Снимите запорный механизм вместе с подающей трубкой и уплотнителем. Кран демонтируется вместе с подающей трубой и уплотнением
7. Открутите болты 4.5, крепящие впускную трубку к крану, и снимите трубку вместе с резиновой прокладкой. Отсоедините трубку от старого крана и снимите уплотнительную ленту.

READ Как Поменять Воздушный Фильтр На Ниссан Ноут

Плита заменяет внутренний кран

Процедура установки последних частей осуществляется в обратном порядке:

1. Мы меняем уплотнения и закрепляем трубку на новый кран. Рекомендуется заменять уплотнения для крана даже при хорошем внешнем состоянии.
2. Смонтируйте кран по назначению, затянув гайки с «ощущением».
3. Подсоедините кабель к площадке и отрегулируйте его так, чтобы кран был полностью открыт и заблокирован при перемещении рычага вперед. Отрегулируйте кабель, чтобы он мог открыться и закрыться на сто процентов
4. Мы возвращаем демонтированные предметы на площадь.
5. Нанесите герметик на впускную трубку, прежде чем присоединять трубку. Для улучшения плотности впускной трубки перед присоединением к трубке нанесите немного герметика
6. Залейте антифриз и убедитесь, что он не протекает. После замены крана нажмите для создания антифриза
7. Запустите и прогрейте двигатель, чтобы снять заглушки.

Как заменить крановую плиту ваз 2107

При затягивании болтов крепления крана не нужно прилагать очень больших усилий. В противном случае резиновые уплотнения будут выдавлены, что приведет к утечке.

Замена печного крана на ВАЗ 2105–07 несложна, но требует внимания и осторожности. Несмотря на простоту процедуры, лучше отдать предпочтение качественным продуктам и проверенным производителям, чтобы вам не пришлось выполнять дополнительные ремонтные работы.

Источник

Сколько стоит новый кран печки и работа по его замене?

В Москве и Московской области средняя цена на кран отопителя для ВАЗ 2101-2107 находится в пределах 120-130 рублей. При чем цены на заводской, шаровой или керамический краны практически не отличаются.

Работа по замене крана в автосервисе стоит от 400 рублей и выше.

Мы советуем менять кран отопителя самостоятельно. Во-первых, вы сэкономите деньги и приобретете опыт в ремонте автомобиля. Во-вторых, эта операция не займет много времени (около 1 часа), а вся необходимая информация приведена в этой статье.

Замена крана отопителя ВАЗ-2106 может понадобиться внезапно, когда владелец отечественного транспортного средства обнаружит неисправность отопительного приспособления. Как правило, с такой проблемой большинство автолюбителей сталкиваются именно в холодное время года, когда нет возможности обогреть салон до комфортной температуры. В нижеприведённом материале рассмотрен принцип замены краника отопителя на автомобиле ВАЗ-2106. Действуя согласно инструкции, осуществить ремонт неисправного элемента конструкции сможет даже начинающий механик-любитель.

Как заменить краник печки в автомобиле ВАЗ-2106

Замена крана отопителя ВАЗ-2106 может понадобиться внезапно, когда владелец отечественного транспортного средства обнаружит неисправность отопительного приспособления. Как правило, с такой проблемой большинство автолюбителей сталкиваются именно в холодное время года, когда нет возможности обогреть салон до комфортной температуры. В нижеприведённом материале рассмотрен принцип замены краника отопителя на автомобиле ВАЗ-2106. Действуя согласно инструкции, осуществить ремонт неисправного элемента конструкции сможет даже начинающий механик-любитель.

Замена крана отопителя

Итак, если перед автомобилистом стоит задача поменять краник печки на ВАЗ 2106, необходимо начать процесс со слива тосола, который находится в системе охлаждения силового агрегата.

Затем следует посредством отвёртки ослабить затяжку хомутов и демонтировать шланги, отходящие от труб радиатора отопительного прибора.

Ремонт крана печки на автомобиле ВАЗ-2106 предусматривает необходимость отвернуть оба самореза с помощью ключа на «8», что позволит избавиться от уплотнителя, которым обвёрнуты трубы радиатора.

Следующие манипуляции потребуют перемещения автомобилиста в салон транспортного средства, так как именно там можно убрать полочку приборной панели и непосредственно корпус вещевого ящика.

Чтобы снять прежний кран печки, нужно посредством ключа на «7» максимально ослабить затяжку винта, при этом убрав тягу привода, идущую непосредственно к заменяемой детали.

Использование ключа на «10» помогает открутить оба винта, посредством которых неисправная деталь держится на радиаторе. Затем следует избавиться от неработающего элемента системы, вместе с ним демонтировав не только впускную трубу, но и резиновую прокладку.

Это же приспособление (ключ на «10») поможет открутить винты, которые соединяют между собой кран впускного патрубка и прокладку.

Прежде чем приступать к следующему шагу, следует внимательно осмотреть профиль прокладки, только после этого снимая и переставляя на новое приспособление скобу, крепящую тягу привода.

Новый элемент отопителя, естественно, устанавливается в обратной последовательности. Автомобилист должен крепить деталь вкупе с новыми прокладками и только после этого заполнять тосолом систему охлаждения движка. Немаловажно в конце работы проверить герметичность соединений, расположенных между краном с радиатором и впускным патрубком.

Назначение и принцип работы крана печки

Краник печки имеет простое назначение — переключение режимов между «летом» и «зимой». В летнее время печка не используется, поэтому подача горячей воды в радиатор отопителя приводила бы к тому, что в салоне невозможно было бы находиться. Зимой же горячий воздух в салоне семерки возникает за счет подачи нагретой охлаждающей жидкости в радиатор печки.

На ВАЗ 2107 используется два радиатора — один является главным, который предназначен для охлаждения мотора, а второй отопителя — используется преимущественно в холодную пору. Радиатор печки, который находится в салоне, также охлаждает немного двигатель, при включении вентилятора, обеспечивая при этом поступление теплого воздуха в салон автомобиля.

Рассматриваемый переключатель имеет плавную регулировку от положения “закрыто”, до “полностью открыто”. Находится кран непосредственно в салоне автомобиля ВАЗ 2107 на подающем трубопроводе, и управляется за счет стального троса, соединенного с механическим регулятором на панели приборов.

Частые неисправности устройства

Об устройстве вспоминают владельцы автомобилей, когда возникают его неисправности. Различают две основные неисправности устройства, которые требуют проведения замены переключателя, а также дополнительные. При дополнительных поломках можно восстановить целостность переключателя без необходимости его замены. Рассмотрим основные виды неисправностей рассматриваемого устройства:

• Возникновение подтеков антифриза — это одна из самых популярных видов поломок на классических моделях Жигулей, в том числе и ВАЗ 2107. Проявляется неисправность, когда начинает появляться лужа антифриза в салоне автомобиля под ногами у водителя. Причем для этого не обязательно ждать, пока эта лужа сформируется, ведь как только кран начинает подтекать, в салоне возникает соответствующий резкий запах. При протекании этой детали требуется произвести его замену, так как ремонту она не подлежит.
• Заклинивание крана радиатора печки — проявляется тогда, когда невозможно сдвинуть с места переключатель. Причиной его заклинивания является образование коррозионных процессов внутри. Коррозия возникает достаточно быстро, и времени в 5-6 месяцев для развития такого процесса вполне достаточно. Если деталь заклинила, то открыть ее или наоборот, закрыть можно плоскогубцами. При этом учитывайте, что можно свернуть поворотный шток или спровоцировать возникновение подтека. При заклинивании устройства, его также рекомендуется как можно быстрее заменить.

Кроме основных, различают дополнительные виды неисправностей отопительных кранов на ВАЗ 2107:

1. Течь формируется из-под патрубка или хомута. Патрубок и хомут — это элементы, которые подсоединены к крану печки. При продолжительной эксплуатации автомобиля наблюдается ослабление крепления хомута, поэтому из патрубка начинает образовываться течь. Устранить такую поломку поможет простое действие — подтягивание крепления хомута или его замена.
2. Невозможность закрыть или открыть кран, что связано непосредственно с внутренним засорением устройства. Причины развития таких последствий известны — некачественный антифриз, попадание в систему охлаждения загрязнений, а также коррозионные отложения. Для устранения поломки такого типа необходимо снять деталь, и произвести ее очистку.
3. Обрыв приводного тросика, которым осуществляется открытие и закрытие крана. При таком виде поломки понадобится заменить трос, и продолжить эксплуатацию автомобиля с исправной системой обогрева салона.

Рассматриваемая деталь имеет достаточно признаков поломок, поэтому перед тем, как приступать к принятию серьезных решений, следует провести диагностические процедуры, и выявить точную причину неисправности.

Разновидности кранов печки

Если из вышеперечисленных ситуаций на вашей семерке возникла неисправность, требующая замены крана отопителя, тогда перед тем, как это сделать, необходимо разобраться с выбором оптимального устройства. Сколько прослужит штатный переключатель на ВАЗ 2107, трудно сказать, но отзывы владельцев показывают, что необходимость его замены возникает чаще всего через 3-5 лет эксплуатации ТС. Чтобы заменяемое устройство прослужило дольше, к его выбору понадобится грамотный подход. Какой кран печки на ВАЗ 2107 лучше поставить, разберемся подробно, проанализировав все варианты.

Шаровой кран отопителя

С завода на семерку устанавливаются устройства мембранного типа, которые имеют непродолжительный срок службы. Если есть желание увеличить срок службы переключателя, то рекомендуется штатный мембранный кран заменить на шаровой. Этот вариант является более надежным по сравнению с мембранным устройством, так как в конструкции переключателя применяется стальная сфера.

Сфера соединена со штоком, посредством которого и приводится в действие конструкция. Открывается он путем перемещения штока в виде удлиненной рукоятки на 90 градусов. Недостаток устройства в том, что сфера хотя и изготавливается из нержавеющей стали, но при этом на ней наблюдается возникновение коррозионных отложений. Обычно такие устройства служат в 1,5-2 раза больше, чем мембранные.

Кран мембранного типа

Устройства мембранного типа устанавливаются на все семерки инжекторного и карбюраторного типа. Не известно, по какой причине производители устанавливали краны такого типа на семерки, но этот вариант является самым ненадежным. При самом лучшем раскладе, прослужит такая деталь не более 5 лет.

Стоят устройства мембранного типа около 300 рублей, а выбор такого устройства оправдан лишь в одном случае, если владелец не желает тратить деньги и вносить корректировки в систему охлаждения автомобиля ВАЗ 2107. Специалисты рекомендуют ставить такие краны в самом последнем случае, если ничего более подходящего найти не удалось.

Кран керамический

Наилучшее решение для тех, кто не желает каждые 2-3 года производить замену штатных устройств. Для модернизации печки ВАЗ 2107 рекомендуется установить кран отопителя с керамическим запирающим элементом. Достоинства керамики очевидны — продолжительный срок службы, надежность, эффективность. Есть лишь один у них недостаток — это цена, которая в 3-4 раза выше мембранных переключателей.

Водопроводный кран

Если хочется «убить двух зайцев», то есть сэкономить и при этом получить долговечный кран, тогда рекомендуется отдать предпочтение водопроводному крану с вентилем в виде бабочки или барашка. Стоимость таковых устройств невелика, а служат они не так долго, как керамические, но на порядок больше, чем мембранные. Для установки переключателя в систему, понадобятся соединительные шланги с хомутами. Есть только один недостаток применения таковых устройств — необходимость переключения режима вручную.

Инструкция по замене

Замена краника на ВАЗ 2107, как и на других автомобилях, предусматривает необходимость слива жидкости из системы. Для этого следует изначально подождать, пока жидкость остынет, а затем, ставим емкость, и выкручиваем пробку, дожидаясь опустошения системы. Дальнейшая замена крана отопителя ВАЗ 2107 выполняется следующим способом:

1. Под капотом ослабить затяжку хомутов шлангов идущих в салон, и снять их.
2. Ключом на «10» надо выкрутить болты, которыми фиксируется перегородка с трубками идущими в салон.
3. После этого переместить в салон, и ослабить крепление троса, который подключен к переключателю. Для отделения троса от крана, необходимо рожковым ключом на «10» произвести ослабление гайки, а затем отсоединить наконечник.
4. Извлечь кран из места его расположения, предварительно открутив две крепежные гайки. Эти гайки крепят устройство к радиатору печки.
5. Демонтировать устройство, а затем выкрутить переходник, на который крепится шланг. При установке нового крана на семерку, понадобится заменить уплотнительные резинки.

Процесс сборки устройства выполняется в порядке обратном снятию. Если принято решение установить переключатель с керамической начинкой, то никаких доработок делать не придется. Если же устанавливается водопроводный переключатель, тогда понадобится воспользоваться подходящего диаметра шланги.

Весь процесс замены не занимает и 2 часов времени. После замены устройства, в систему следует залить антифриз, и проверить исправность работы крана отопителя. Удостовериться в исправности переключателя режимов рекомендуется до наступления зимы или с приходом весны.

Замена крана печки ВАЗ 2105, 2106, 2107

Одним из элементов системы отопления «Жигулей» является кран печки, с помощью которого регулируется температура воздуха в салоне. Со временем нормальное функционирование крана нарушается, что обусловлено теми или иными проблемами. При появлении неполадок деталь нуждается в демонтаже и последующем ремонте или замене. В большинстве случаев кран не ремонтируют, а меняют на новый.

За что отвечает и где расположен кран печки

Отопление салона ВАЗ 2105–07 осуществляется посредством охлаждающей жидкости (тосол, антифриз), которая циркулирует по системе охлаждения силового агрегата. Отбор тепла производится радиатором печки, подключение которого к системе выполнено посредством двух патрубков. Благодаря работе вентилятора отопителя воздух прогоняется через теплообменник, нагревается и подаётся в салон автомобиля. Однако тепло требуется далеко не всегда. Так, в летний период иногда приходится включать обдув стёкол, чтобы они не запотевали. Подогрев в этом случае будет излишним. Чтобы была возможность регулировать подачу тёплого воздуха, в системе отопления предусмотрен кран печки. С помощью этого узла производится регулировка подачи горячей охлаждающей жидкости (ОЖ) в радиатор отопителя или полное её перекрытие. В результате вентилятор не нагревает и не отапливает салон, когда это не требуется.

Кран печки расположен непосредственно на входе в радиатор и крепится посредством двух болтов. Герметизация соединения обеспечивается резиновым уплотнителем. Управление краном осуществляется тросиком с рычагом на передней панели. Путём перемещения рычага можно закрывать или открывать запорный механизм, тем самым регулируя поток жидкости через радиатор и температуру воздуха, которая поступает в салон.

Когда нужна замена и какой кран выбрать

Необходимость в замене крана отопителя возникает по ряду причин. К таковым относятся:

• заклинивание узла;
• подтекание;
• недостаточно тёплый воздух в салоне.

Стоит рассмотреть эти неполадки более подробно. Заклинивание крана происходит из-за появления засора либо образования накипи при использовании воды вместо тосола. Неисправность устраняется путём прочистки либо замены узла. Иногда бывает, что с краника слетает управляющий трос. В этом случае достаточно вернуть его на место и закрепить. Если кран заклинило, то рычаг управления будет двигаться с большим усилием. Если же перемещение рычага лёгкое, то это свидетельствует о том, что трос слетел.

Управление краном печки осуществляется посредством тросика, который иногда может слетать с рычажка на кране

Наиболее частой проблемой с краном является появление течи. В результате под ногами переднего пассажира образуется лужа из охлаждающей жидкости. Если в системе охлаждения используется антифриз, то при появлении течи, в салоне на стёклах образуется маслянистый налёт. В этом случае уровень ОЖ в системе падает, что может привести к серьёзным последствиям — перегреву двигателя. Для начала нужно подтянуть крепление крана к радиатору. Если это не помогло и утечка жидкости не прекращается, узел нуждается, как правило, в замене.

В составе тосола присутствуют вредные для организма человека вещества, что говорит о необходимости устранения неполадки в кратчайшие сроки.

Выяснив, что кран нуждается в замене, нужно определиться, какую деталь выбрать. Сегодня можно приобрести керамический либо шаровой запорный механизм. Поэтому у владельцев, которые столкнулись с выбором, возникает вопрос, чему отдать предпочтение? Если исходить из опыта владельцев «Жигулей», то керамическая деталь более предпочтительна, поскольку керамика не подвержена окислению.

Керамический кран ототпителя считается более надёжным, по сравнению с шаровым

Что касается шарового крана, то его приходится менять 2 раза в год — весной и осенью. Однако выбор остаётся за владельцем авто.

Видео: простой и надёжный способ замены стандартного крана печки ВАЗ

Как снять кран печки ВАЗ 2105–07

Чтобы приступить к замене узла потребуется подготовить некоторый перечень инструментов и материалов:

• рожковый ключ на 7 и 10;
• крестообразную отвёртку;
• новый кран и резиновые прокладки (если нет в комплекте);
• герметик;
• ветошь;
• тосол для доливки.

Процедура замены механизма на карбюраторных и инжекторных машинах проводится аналогичным образом. Работу осуществляют на холодном двигателе в следующей последовательности:

1. Сливаем тосол из системы охлаждения мотора, для чего снимаем защиту картера, откручиваем пробку радиатора и болт на блоке цилиндров.
2. В подкапотном пространстве ослабляем хомут и снимаем подающий патрубок печки.

   С подводящей трубки снимаем патрубок

3. Демонтируем правый воздуховод, который крепится посредством защёлок и гаек.

   Для удобства рекомендуется демонтировать правый воздуховод

4. Откручиваем кожух управляющего троса и снимаем последний с рычажка крана отопителя.


   Трос управления краном печки крепится при помощи скобы и болтика на 7

5. Отворачиваем 2 гайки крепления крана к радиатору отопителя, при этом желательно подложить ветошь, поскольку может вытечь некоторое количество ОЖ.

   Кран отопителя закреплён двумя болтами

6. Вынимаем запорный механизм вместе с подводящей трубкой и уплотнителем.

   Кран демонтируют вместе с подводящей трубкой и уплотнителем

7. Откручиваем 2 болта крепления подводящей трубки к крану и снимаем трубку вместе с резиновой прокладкой.

   От старого крана отсоединяют трубку и извлекают уплотнительную резинку

Видео: как демонтировать кран печки ВАЗ «классика»

Как установить кран отопителя

Процедура монтажа новой детали проводится в обратном порядке:

1. Производим замену уплотнителей и прикручиваем трубку к новому крану.

   Уплотнители крана рекомендуется менять даже при хорошем внешнем состоянии

2. Монтируем кран на место, затягивая гайки с «чувством».
3. Устанавливаем на место трос и регулируем его таким образом, чтобы кран полностью открывался и закрывался при перемещении рычага на передней панели.

   Чтобы кран открывался и закрывался полностью, необходимо выполнить регулировку троса

4. Возвращаем на место демонтированные элементы.
5. На подводящую трубку перед стыковкой с патрубком наносим герметик.

   Для улучшения герметичности на подводящую трубку перед стыковкой с патрубком наносят немного герметика

6. Заливаем тосол и убеждаемся в отсутствии течи.

   После замены крана печки производят заливку охлаждающей жидкости

7. Запускаем и прогреваем мотор, чтобы устранить воздушные пробки.

Прилагать слишком большое усилие при затяжке болтов крепления крана не стоит. Иначе резиновые уплотнители выдавит, что может привести к появлению течи.

Замена крана печки на ВАЗ 2105–07 не является сложной, но требует внимания и аккуратности. Несмотря на простоту процедуры, лучше отдавать предпочтение качественным изделиям и проверенным производителям, чтобы не приходилось лишний раз заниматься ремонтными работами.
