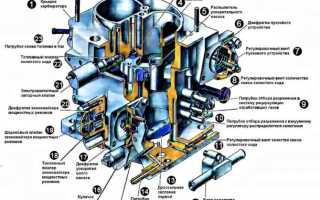

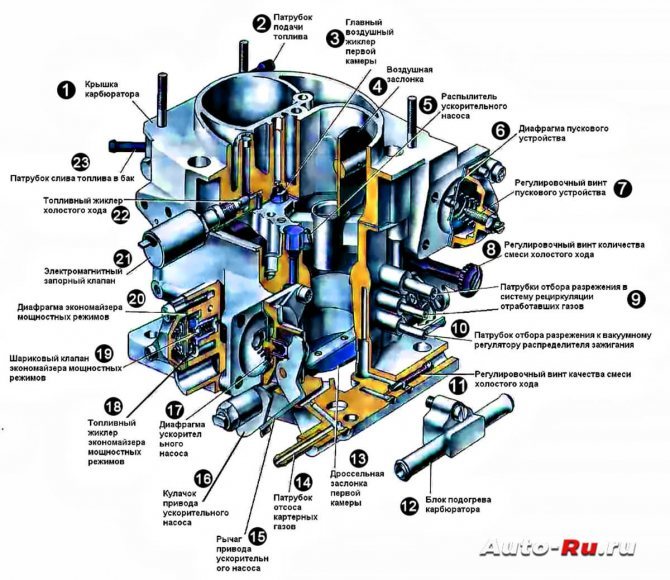

Карбюратор Солекс. Устройство

Карбюратор Солекс имеет две камеры с дроссельными заслонками, для образования эмульсии (смесь воздуха с парами бензина), систему работы на холостых оборотах в одной камере, дозировочные системы, насос-ускоритель, экономайзер.

Основные системы карбюратора Солекс:

• Экономайзер (система жиклеров для увеличенного мощностного режима);
• Насос-ускоритель (при резком нажатии на педаль газа топливо впрыскивается в смесительную камеру, резко увеличивая объем смеси);
• Пусковое устройство полуавтомат

Карбюратор Солекс считается лучшим из всех выпускавшихся карбюраторов для легковых автомобилей. Его можно настроить на любой двигатель, объемом от 1,0 до 2,5 литров.

Он устойчиво работает как на бедной, так на сильно обогащенной топливной смеси (перелив). Умельцы легко могут его установить, но установка это не самое трудное. Труднее его настроить и оптимально отрегулировать на все режимы работы мотора.

Предположим вы установили Солекс, приступи к настройке.

Проблемы в применении переходного режима

В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.

Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.

Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.

Не реагирует на винт количества, глохнет, при бросании газа

Все о двигателе – поршня, моршня, голова, распредвалы, цепи, ремни, звездочки, клапана, карбюраторы и иже с ними

Модератор: рустем

Правила форума Прежде чем писать что либо в этом форуме, обязательно прочтите и учтите следующее:

1. Для начала обязательно воспользуемся поиском, что в 90% снимает необходимость создания новой темы.

2. Название темы, должно быть максимально информативным и описывать суть проблемы, не допускается названия типа: “Помогите”, “Что делать”, “Хелп!!!!”

3. Первое сообщение должно содержать как можно больше информации о вашем авто: год выпуска, пробег, модель карбюратора и т.д. (в идеале эта информация должна присутствовать в профиле)

4. Чётко описывать суть проблемы, как и когда появилась, что ей предшествовало, какие работы выполнялись, как диагностировали.

5. Будем взаимовежливы, не забываем о знаках препинания и благодарности тем кто Вам помог.

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Не реагирует на винт количества, глохнет, при бросании газа

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 10:44:24
Проблема такая: машина не держит ХХ, грешил на ЭПХХ – сменил, не помогло, на винт количества не реагирует вообще никак, крути-не крути, нет реакции.

Вчера по трассе крутил движку примерно 3500 об/мин., перед городом нажал на сцепление – машина заглохла.

Доехал до дома – обороты на ХХ были в районе 500 об/мин, иногда моргала лампа, утром завел, прогрел – убрал подсос – та же фигня. В итоге ехал до работы на подсосе.

Сейчас сижу, чешу репу, что делать дальше.

Машина: ВАЗ 21074, 2001 г.в. карб с завода

Кто чего присоветует, кроме грамотного карбюраторщика…

admin_nevyansk

vit84 Классический Профи-Гуру Сообщения: 1382 Зарегистрирован: Ср дек 02, 2009 6:05:15 Модель авто: Лада Веста Тип двигателя: Инжекторный Откуда: Казахстан Благодарил (а): 23 раза Поблагодарили: 42 раза

vit84

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 11:49:14

vit84 писал(а):ЭПХХ какой, с вакуумным бачком??? Какой карб с завода???

к карбу прикручивается хренька с винтом и соском для шланга, еще есть микропереключатель…

Карб с завода – хрен знает какой, где название глянуть можно? у нас -30, домой ехать как-то надо

Все сервисы ближайщие забиты такими же как я

admin_nevyansk

vit84 Классический Профи-Гуру Сообщения: 1382 Зарегистрирован: Ср дек 02, 2009 6:05:15 Модель авто: Лада Веста Тип двигателя: Инжекторный Откуда: Казахстан Благодарил (а): 23 раза Поблагодарили: 42 раза

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение vit84 » Пн дек 20, 2010 11:57:29

admin_nevyansk писал(а):к карбу прикручивается хренька с винтом и соском для шланга, еще есть микропереключатель… Карб с завода – хрен знает какой, где название глянуть можно? у нас -30, домой ехать как-то надо Все сервисы ближайщие забиты такими же как я

Короче я понял, возьми попробуй снять шланг который идет от вакуумного бочка к коллектору(со стороны бочка) и воткни его в “сосок” который торчит с карбюратора, таким образом ты откинешь следующие элементы ЭПХХ

1 микропереключатель

2 вакуумный бачок

Если после этого зароботает то причина в одном из них

vit84

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 11:59:42

vit84 писал(а):

admin_nevyansk писал(а):к карбу прикручивается хренька с винтом и соском для шланга, еще есть микропереключатель… Карб с завода – хрен знает какой, где название глянуть можно? у нас -30, домой ехать как-то надо Все сервисы ближайщие забиты такими же как я

Короче я понял, возьми попробуй снять шланг который идет от вакуумного бочка к коллектору(со стороны бочка) и воткни его в “сосок” который торчит с карбюратора, таким образом ты откинешь следующие элементы ЭПХХ

1 микропереключатель

2 вакуумный бачок

Если после этого зароботает то причина в одном из них

не сильно сложно будет картинки чего куда и как снимать и вставлять запостить??? а тоя винтами количества/качества уже поиграл

admin_nevyansk

vit84 Классический Профи-Гуру Сообщения: 1382 Зарегистрирован: Ср дек 02, 2009 6:05:15 Модель авто: Лада Веста Тип двигателя: Инжекторный Откуда: Казахстан Благодарил (а): 23 раза Поблагодарили: 42 раза

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение vit84 » Пн дек 20, 2010 12:07:19

admin_nevyansk писал(а):не сильно сложно будет картинки чего куда и как снимать и вставлять запостить??? а тоя винтами количества/качества уже поиграл

Картинки не смогу пишу с работы поэтому времени не так много, описываю еще раз сними шланг с вакуумного бочка(стоит на правом крыле с двумя проводами идвумя шлангами), снимаем с него шланг который идет к коллектору(поидее центральный (посередине)) это раз, теперь сними шлаг который надет на карб это два и одень раз на два

vit84

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 12:44:15
отцепил от Т – образного переходника, прицепил напрямую – завел…глохнет, даешь газу – работать, газ убираешь – глохнет…Что дальше делать?

admin_nevyansk

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 13:13:33
блин, похоже неправильно делал…надо отцепить трубки от клапана, который буквой У и прицепить напрямую к переходнику Т, так что-ли?

UPD:

сделал, обороты держит в районе 800 об/мин.. резко газуешь – не проваливаются, датчик давления не горит, на винт количества – не реагирует

Это нормально? Что дальше делать?

admin_nevyansk

Nonamer Мега-классиковод Сообщения: 741 Зарегистрирован: Вс ноя 01, 2009 21:17:39 Модель авто: ВАЗ 21074 2001 г.в. (ДААЗ 2107-1107010, БСЗ, 1.6л., Гена: 37.3701) Тип двигателя: Карбюраторный Откуда: Таганрог, Ростовская обл. Поблагодарили: 42 раза

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение Nonamer » Пн дек 20, 2010 15:46:49
<�ИМХО> Косяк как с ЭПХХ, так и с загаженным карбом. Пока соедини экономайзер (“пипку” карбюратора) с “пипкой” впускного коллектора шлангочкой. Так по крайней мере она холостые держать будет. Купи по дороге средство для чистки карбюраторов АБРО (не реклама!) ~200р., заглуши машину, сними “кастрюлю” и вот куда увидишь, туда и пшикай (избегать попадания в глаза и на кузов авто!): в жиклеры, в дырочки, в “закаулки” и т.д. Лей не жалея, но без фанатизма! По хорошему, надо карб снять и полностью промыть, но на первое время сойдет. После такой чистки двиг, возможно, не сразу запустится. А вот после этого надо смотреть систему холостого хода. С ней явно что то не то. </ИМХО>

Nonamer

Stalkerun Классический Профи-Гуру Сообщения: 1320 Зарегистрирован: Вт дек 01, 2009 18:45:38 Модель авто: Chevrolet Lanos 1.5л 2008г SX Откуда: Серпухов Благодарил (а): 6 раз Поблагодарили: 29 раз Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение Stalkerun » Пн дек 20, 2010 16:00:44

Nonamer писал(а):<�ИМХО> Косяк как с ЭПХХ, так и с загаженным карбом. Пока соедини экономайзер (“пипку” карбюратора) с “пипкой” впускного коллектора шлангочкой. Так по крайней мере она холостые держать будет. Купи по дороге средство для чистки карбюраторов АБРО (не реклама!) ~200р., заглуши машину, сними “кастрюлю” и вот куда увидишь, туда и пшикай (избегать попадания в глаза и на кузов авто!): в жиклеры, в дырочки, в “закаулки” и т.д. Лей не жалея, но без фанатизма! По хорошему, надо карб снять и полностью промыть, но на первое время сойдет. После такой чистки двиг, возможно, не сразу запустится. А вот после этого надо смотреть систему холостого хода. С ней явно что то не то. </ИМХО>

на таких средствах обычно пишут, что нужно использывать при заведенном двигателе и недопускать его заглушения

Stalkerun

admin_nevyansk Водила Сообщения: 84 Зарегистрирован: Чт июл 22, 2010 12:47:34 Модель авто: ВАЗ-21074, 2 ЭСП :-), Печка а-ля Mr.Ice, и много всякой мелочи… Откуда: Екатеринбург-Невьянск Благодарил (а): 5 раз Поблагодарили: 2 раза Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение admin_nevyansk » Пн дек 20, 2010 18:23:47

Nonamer писал(а):<�ИМХО> Косяк как с ЭПХХ, так и с загаженным карбом. Пока соедини экономайзер (“пипку” карбюратора) с “пипкой” впускного коллектора шлангочкой. Так по крайней мере она холостые держать будет. Купи по дороге средство для чистки карбюраторов АБРО (не реклама!) ~200р., заглуши машину, сними “кастрюлю” и вот куда увидишь, туда и пшикай (избегать попадания в глаза и на кузов авто!): в жиклеры, в дырочки, в “закаулки” и т.д. Лей не жалея, но без фанатизма! По хорошему, надо карб снять и полностью промыть, но на первое время сойдет. После такой чистки двиг, возможно, не сразу запустится. А вот после этого надо смотреть систему холостого хода. С ней явно что то не то. </ИМХО>

я вот думаю, может вообще выдернуть эпхх на время морозов, даже купил заглушку пятерошную, с прводами все ясно, а вот куда эти трубочки засовывать, и что во что вставлять – не разумею…в инете есть, но написано недоступно..

з.ы. ощущаю себя блондинкой мля…

admin_nevyansk

IOAN Стажер Сообщения: 18 Зарегистрирован: Пн ноя 15, 2010 11:42:09 Модель авто: 21074, Карб2107, КСЗ

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение IOAN » Пт дек 24, 2010 9:56:49

admin_nevyansk писал(а):

Nonamer писал(а):я вот думаю, может вообще выдернуть эпхх на время морозов, даже купил заглушку пятерошную, с прводами все ясно, а вот куда эти трубочки засовывать, и что во что вставлять – не разумею…в инете есть, но написано недоступно.. з.ы. ощущаю себя блондинкой мля…

У меня похожая проблема, ищу, почти весь карб перерыл, пока не нашел, но дело точно не в ЭПХХ у меня давно напрямую включен, как выше товарищ писал, и все нормально работало. Если прочистишь карб и поможет отпишись.

IOAN

Besenok Гуру классиководства Сообщения: 997 Зарегистрирован: Чт июл 30, 2009 17:12:53 Модель авто: ВАЗ 21053 1996г., 1,5л. карб., 4МКПП, БСЗ, сток Тип двигателя: Карбюраторный Откуда: Октябрьский Благодарил (а): 14 раз Поблагодарили: 31 раз

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение Besenok » Пт дек 24, 2010 10:34:40admin_nevyansk
Вот

ТУТ

написано как проверять и там же найдешь про карб.

Решил я как-то попытать счастья, а оно возьми да и умри.

Besenok

DiGitaL Начинающий классиковод Сообщения: 162 Зарегистрирован: Вс май 03, 2009 21:35:30 Модель авто: 21074, 1.6, Solex 053, БСЗ, ПТФ, ген 3701 + 3х уровн. РР Откуда: Россия, г. Пенза Благодарил (а): 1 раз Контактная информация:

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение DiGitaL » Вс дек 26, 2010 20:51:48
у меня была такая проблема … прокладка бензонасоса порвалась, воздух сосал … Сними – посмотри диафрагму и прокладки, должно помочь. ну и естественно свечи.

DiGitaL

Nonamer Мега-классиковод Сообщения: 741 Зарегистрирован: Вс ноя 01, 2009 21:17:39 Модель авто: ВАЗ 21074 2001 г.в. (ДААЗ 2107-1107010, БСЗ, 1.6л., Гена: 37.3701) Тип двигателя: Карбюраторный Откуда: Таганрог, Ростовская обл. Поблагодарили: 42 раза

Re: Не реагирует на винт количества, глохнет, при бросании г

Непрочитанное сообщение Nonamer » Вс янв 09, 2011 8:17:15admin_nevyansk
, поздравляю.

ЭПХХ на место вернули? Сам не пробовал пропшикать его?

Nonamer

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Правильный жиклёр для Солекс 21083

На подборку уместного жиклёра для регулировки карбюратора Солекс 21083 влияет объём самого мотора. Для первичной камеры следует приобретать топливные образцы, только затем к найденной модели подбирается необходимый воздушный аналог. И под конец рекомендуется заняться поиском прибора для вторичной камеры.

Жиклёры, идущие в комплекте с родным карбюратором, считаются образцовыми моделями для дальнейших приобретений. Их опытные мастера и советуют взять с собой на поиски новых деталей.

Надо принять во внимание тот факт, что для обеднения смеси берётся жиклёр большего диаметра на одну позицию, а для обогащения — на такую же позицию меньше.

Для контроля состава топливной смеси в отношении двигательных оборотов используются эмульсионные шланги. Их существует три вида:

Необходимо заметить, что подобный механизм не устанавливается на двигатели с объёмами от 1,5 литра. Это вызывает нарушения в работе при чрезмерных оборотах.

Карбюратор не реагирует на винт качества смеси

Автомобили admin26.02.2020

Свечи в черном нагаре. Самая стабильная работа двигателя достигалась при полном закручивании винта качества. По идее, на нормальном карбюраторе, в этом положении винта мотор должен заглохнуть. Это означает, что установлена либо богатая, либо «почти» нормальная смесь.

Перекопав интернет, выяснил, что причиной

этого могут быть:

— загрязнение воздушного жиклёра холостого хода;

— увеличенный размер топливного жиклёра холостого хода;

— не закрученный до упора топливный жиклёр холостого хода;

— не полностью закрытая дроссельная заслонка первой или второй камеры;

— прорванная диафрагма экономайзера.

Проверив всё перечисленное, и не добившись положительного результата, воспользовался верхним подстроечным винтом, который добавляет воздух в систему холостого хода.

Этот винт, кстати, должен находиться под металлической пломбой. Открутил его на пару оборотов и запустил двигатель. Удивлению моему не было предела — винт качества начал действовать как ему и положено!

Всем спасибо за внимание! Надеюсь, кому-то данная информация станет полезной.

Новый карбюратор, установленный на двигатель не реагирует на винт качества и винт количества. Нива 21213, 1997 гв

• Не запускается после замены ремкомплекта карбюратора, Нива – 5 ответов
• Какие топливные и воздушные жиклёры стоят на карбюраторе 073? – 4 ответа
• Щёлкает электромагнитный клапан карбюратора Солекс 21073 – 2 ответа
• Ищу размеры жиклеров в карбюраторе Пекар К177.2107-20 на ВАЗ Нива – 1 ответ
• Карбюратор «Солекс» часто засоряется – 1 ответ

Может доступ лишнего возлуха-другими словами подсос где. Возможно карбюратор криво собран.

Не указали модель карбюратора(Солекс, Озон). Выкрутить эти винты и проверить, на месте ли резиновое кольцо — нашенские российские сборщики могли его «забыть» поставить или оно там разрушенное(а разрушаются они быстро, иногда после второй-третьей регулировки).

Ещё вариант — забит канал( мало ли что новый карб — может стружечка какая-то или ещё что-то, могли вообще «забыть» просверлить этот канал).

Обороты холостого хода карбюраторного двигателя не поддаются регулировке

Бывают ситуации, когда обороты холостого хода карбюраторного двигателя с карбюратором (2108, 21081, 21083 Солекс, 2105, 2107 Озон) не поддаются регулировке винтами «качества» и «количества» топливной смеси.

Рассмотрим причины и способы устранения этой неисправности, связанные напрямую с карбюратором, в условиях, когда двигатель автомобиля прогрет до рабочей температуры (900 ), а другие системы, которые могут повлиять на регулировку, более или менее исправны.

Признаки неисправности

— Двигатель «троит»

— Обороты холостого хода «плавают», то поднимаются, то опускаются

— Обороты слишком низкие

— Обороты слишком высокие

Во всех перечисленных ситуациях попытка нормализовать холостой ход винтами настройки заканчивается неудачей.

Причины неисправности «обороты холостого хода карбюраторного двигателя не поддаются регулировке»

— Частично засорен топливный жиклер системы холостого хода

Он установлен в электромагнитном клапане (ЭМК) или заменяющей его заглушке. Необходимо извлечь его прочистить и продуть сжатым воздухом. Характерно для первых двух признаков.

Устройство электромагнитного клапана карбюратора Солекс 2108, 21081, 21083

— Не до конца завернут электромагнитный клапан карбюратора или держатель топливного жиклера холостого хода

Электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон
В систему поступает лишнее топливо и обороты могут быть выше нормы.

Доверните электромагнитный клапан. Делать это следует осторожно, чтобы не повредить вставленный в него жиклер или, что еще хуже его посадочное гнездо. При определении правильности затяжки следует руководствоваться тем, что при снятии с вывода клапана наконечника провода двигатель должен заглохнуть.

Так же следует проверить резиновое уплотнительное кольцо на клапане. Его целостность. Потрепанное меняем на новое, так «подсос» постороннего воздуха в систему холостого хода не позволяет нормально отрегулировать обороты холостого хода.

Статья на эту тему — «Подсос постороннего воздуха в карбюратор».

На карбюраторах с заглушкой вместо клапана следует аналогично проверить степень ее затяжки.

— Воздушная заслонка карбюратора открыта не полностью

Топливная смесь в этом случае сильно переобогащается, обороты коленчатого вала повышенные.

При полностью вытянутой рукоятке «подсоса» и прогретом двигателе воздушная заслонка должна стоять строго горизонтально.

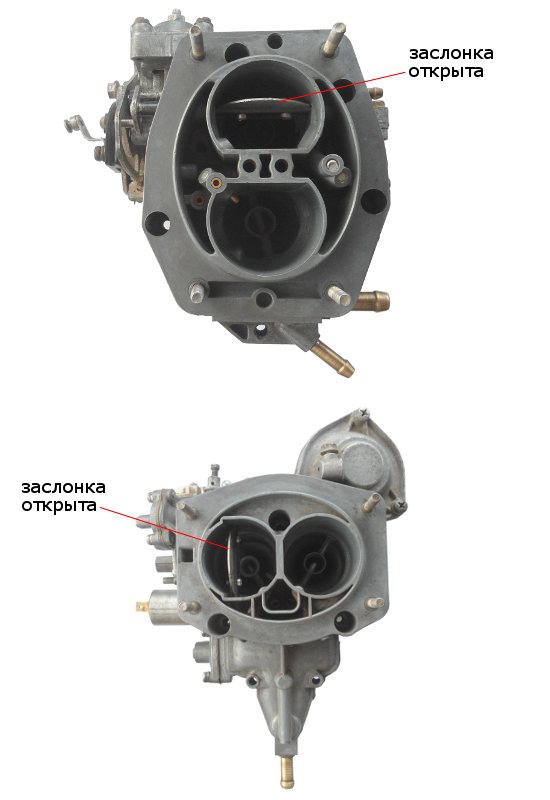

Полностью открытые воздушные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

А так может быть при неправильно отрегулированном приводе воздушной заслонки. Холостой ход в этом случае отрегулировать сложно.

Не до конца открытые воздушные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Следует отрегулировать привод воздушной заслонки:

«Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон»,

«Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс».

— Нарушено положение дроссельных заслонок карбюратора

Например, карбюратор Солекс очень требователен к точности установки зазора между кромкой дроссельной заслонки и стенкой второй камеры. Если он завышен, то обороты холостого хода обычно слишком велики, токсичность выхлопных газов выше нормы, холостой ход регулировке винтами не поддается. Необходимо очень точно выставить этот зазор — 0,3 мм и удалить смолистые отложения (если они есть), уменьшающие зазор, со стенок камеры.

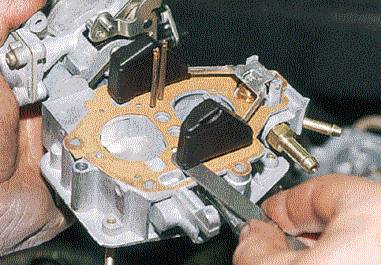

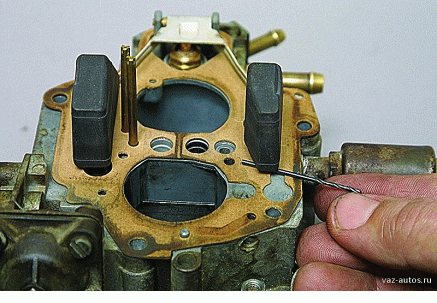

Дроссельные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон полностью закрыты (карбюраторы снят с двигателя)

Вот нужные ссылки по этой теме на нашем сайте.

«Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон»,

«Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс».

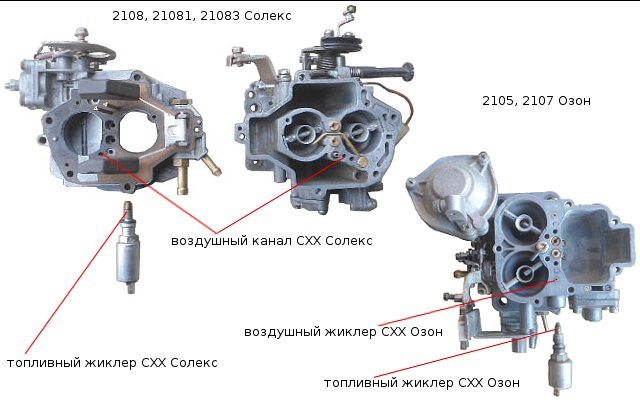

— Нарушена подача воздуха в систему холостого хода

Засорены воздушные жиклеры, воздушные каналы системы холостого хода.

Воздушный и топливный жиклеры СХХ карбюраторов 2108 Солекс и 2105, 2107 Озон

Прочистите каналы и жиклеры системы холостого хода. В ряде случаев это можно сделать не разбирая карбюратор. В качестве практического руководства на сайте twokarburators.ru есть статьи:

«Прочистка системы холостого хода карбюратора 2108, 21081, 2103 Солекс»,

«Прочистка системы холостого хода карбюраторов 2105, 2107 Озон».

— На режиме холостого хода топливо поступает в цилиндры двигателя в обход системы холостого хода

Повреждена прокладка между крышкой и корпусом, высокий уровень топлива в поплавковой камере, неисправен игольчатый клапан, повреждено посадочное гнездо электромагнитного клапана и др.

Проверьте герметичность игольчатого клапана поплавковой камеры карбюратора способом описанным на страницах:

«Игольчатый клапан карбюратора 2105, 2107 Озон»,

«Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс».

Проверка игольчатого клапана разрежением на карбюраторах 2105, 2107 Озон, 2108, 21081, 21083 Солекс

Если повреждено посадочное гнездо клапана придется менять верхнюю часть (крышку) карбюратора 2108, 21081, 21083 Солекс, на 2105, 2107 Озон — корпус (среднюю часть) карбюратора.

Если поврежден (замят) топливный жиклер системы холостого хода его так же меняем.

Примечания и дополнения

— Если после проведения всех проверок обороты холостого хода все-таки не регулируются, необходимо проверить другие системы автомобиля. Например, короткое замыкание в проводке, пробитые высоковольтные провода, трамблер (крышка, бегунок, контакты), неисправные свечи и катушка зажигания и пр., неправильно установленный угол опережения зажигания, напрямую влияют на холостой ход двигателя.

— На нашем сайте в разделе «Система зажигания» есть несколько статей с информацией по поиску и устранению причин невозможности регулировки холостого хода двигателя.

— В ряде случаев восстановить нормальную регулировку можно произведя доработку системы холостого хода. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Еще статьи на сайте по неисправностям карбюраторов

— Как самому найти «подсос» воздуха в карбюратор?

— «Провал» при нажатии на педаль «газа»

— Большой расход топлива карбюраторным двигателем (причины, устранение неисправности)

— Неустойчивый холостой ход двигателя автомобиля с карбюраторами 2108, 21081, 21083 Солекс, 2105, 2107 Озон

— Карбюраторный двигатель автомобиля запускается и глохнет (причины, устранение неисправности)

— Недостаточная мощность и приемистость карбюраторного двигателя (причины, устранение неисправности)

Синхронизация карбюраторов на мотоцикле

Синхронизация карбюраторов мотоцикла является точной процедурой, но не очень сложной. Для проведения этого действия понадобится синхронизатор. Это набор измерителей, которые проверяют разреженность. А сам измеритель – это датчик вакуумный, имеющий клапан, который сглаживает колебания стрелки. Используются наборы, имеющие две или четыре головки. Лучше всего подойдет четырехголовочный прибор.

Порядок проведения синхронизации:

• Мотоцикл разогревается до необходимой температуры.
• Снимается бак, после этого — фильтр.
• Теперь нужно подобрать места, где подключить головки прибора. В чем суть синхронизации? Нужно выставить одинаковую разреженность, образующуюся в коллекторе. Потому что через него горючая смесь попадает на входные цилиндры из карбюратора. Поэтому места для подключения нужно подбирать в коллекторах.
• Устройство подключается к найденным точкам съема. Бывает, что попасть на эти точки трудно, и тогда карбюраторы можно приподнять. Для этого они вытаскиваются из патрубков, а после подключения прибора, усаживаются на место.
• Запускается мотоцикл. Клапаны всех датчиков нужно отрегулировать. Нужно, чтобы они реагировали на любые изменения разреженности, но колебались не сильно. Клапан отпускается в том случае, если стрелка не реагирует на любые изменения.
• На карбюраторе можно увидеть три винта. Именно с их помощью проводят синхронизацию. Один из них, первый, расположился между первыми двумя карбюраторами. Проводим их синхронизацию. Для синхронизации второй пары карбюраторов, третьего и четвертого, используют третий винт. Он находится между ними. Центральный винт синхронизирует между собой все карбюраторы.

В первую очередь левый винт и правый, а только после этого центральный.

• Синхронизируется первая пара карбюраторов.
• Синхронизируется вторая пара карбюраторов.
• Теперь выравниваются все показания с использованием центрального винта.
• После окончания синхронизации поддаем газ, резко поднимаем обороты и опять сбрасываем. Все показания синхронные.
• Если это не так, процедура, начиная с седьмого шага, нужно повторяется.

Заменить масло или провести процедуру синхронизации можно сделать самостоятельно. Но регулировка карбюратора мотоцикла является более сложной частью ремонта. И если навыков такой работы у вас нет, лучше всего обратиться к профессионалам.

Как отрегулировать карбюратор и когда это нужно делать

Регулировка карбюратора своими руками производится после использования низкокачественного бензина или когда работа мотора перестаёт быть стабильной. Для профилактики производитель рекомендует промывать карбюратор специальным составом раз в 6-7 тысяч километров пробега.

Возможные неполадки в работе карбюратора:

• Топливные потёки на карбюраторе. В этом случае нужно замерить давление топлива. Это делается с помощью специального манометра. Каким должно быть давление – подскажет инструкция по эксплуатации. Обычно оно колеблется от 0,2 до 0,3 атмосфер. Если давление в норме, проблема в поплавочной камере и нужна регулировка уровня топлива;
• Нагар на свечах зажигания с запахом бензина. Это явно указывает на проблему с регулировкой поплавков карбюратора или на прогар клапана;
• Неровная работа двигателя на холостом ходу может быть связана не только с карбюратором. Часто такое происходит из-за неправильной регулировки тросика газа. Для проверки нужно отсоединить тросик и повернуть заслонку вручную.

Перед тем как правильно настроить карбюратор нужно его тщательно прочистить. Для чистки рекомендуется использовать специальные жидкости. Жиклеры нельзя чистить зубочистками или иглами. Повреждения жиклеров приведут к нарушению калибровки. Если отверстия не получается прочистить аэрозолями, можно аккуратно почистить мягкой проволокой. При чистке не стоит пользоваться ветошью. Нитки могут забить отверстия, что приведёт к нарушению работы карбюратора. Если с первого раза аэрозоль не удалит все загрязнения, нужно повторить процедуру.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Какие неприятности могут случиться со второй камерой

Вторичная камерная система не поддаётся регулированию из-за родных жиклёров, произведённых на заводе, а также эконостата, расположившегося в её плоскостях, так как именно он поставляет дополнительное количество топлива для обогащения смеси при образовании в карбюраторе разрежения, вызванного высокими оборотами.

Носик насоса ускорения является, пожалуй, единственным элементом, способным подвергнуться небольшим изменениям в случаях, когда поток бензина не попадает в предназначенное для него место.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Уровень топлива в карбюраторе Солекс 21083

Чтобы карбюратор работал бесперебойно, его необходимо настроить, в первую очередь следует выставить уровень в поплавковой камере. Для выполнения такой регулировки снимать весь карбюратор не требуется, достаточно снять только верхнюю крышку узла.

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

• останавливаем двигатель, демонтируем корпус воздушного фильтра;
• отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
• раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
• отвинчиваем пять винтов, которые крепят крышку;
• снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
• регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.



Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Настройка систем Солекса

Уровень топлива в поплавковой камере

Настраиваем уровень топлива. В заводских условиях настройка производится при помощи шаблонов с тестовым поплавком, в гаражных условиях наберитесь терпения, придется несколько раз откручивать и закручивать крышку карбюратора.

Нужно завести и прогреть движок. Снимаем шланг с карбюратора. Важно знать! Бензин здесь под давление, небольшим. Так что как-то будьте к этому готовы. Главное шланг снять, иначе небольшая порция бензина, при откручивании крышки, выльется в поплавковую камеру и уровень будет не точным.

Откручиваем крышку, ОЧЕНЬ АККУРАТНО, ГОРИЗОНТАЛЬНО снимаем её вместе с поплавками.

Измеряем расстояние от крышки карбюратора Солекс до поверхности топлива. Там две камеры и два поплавка, мерить нужно в каждой. Расстояние должно быть 25-35 мм. Регулировка производится отгибанием поплавка в ту или иную сторону. Перелив нужно сливать с поплавковой камеры.

ВАЖНО! Регулировку уровня топлива обязательно производить с заводкой мотора для наполнения поплавковых камер.

Регулировка холостого хода

ВАЖНО! Прогреть двигатель до рабочего температурного режима – 90 градусов.

Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором. На представленной схеме он под номером 11.

Закручиваем до упора, но без натяга. Заводим, подсос должен быть убран (воздушная заслонка 4 открыта). Выкручиваем винт качества, добиваясь устойчивой работы мотора при отпущенной педали газа. Обороты при этом не должны превышать 1200 об/мин.

Затем закручиваем его до момента, когда он станет дергаться, выдавая неустойчивые обороты. Как только это начнет происходить, делаем 1-2 оборота назад. ОТЛИЧНО! Двигатель работает устойчиво!

С чего начать

Начать настройку карбюратора Солекс 21083 следует с регулировки топливного уровня в поплавковой камере. Это подразумевает непосредственный запуск двигателя и его прогрев на протяжении пяти минут. Затем мотор отключается и выполняются дальнейшие действия:

1. Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
2. Убираются винты, фиксирующие крышку, в количестве пяти штук.
3. Удаляется трос системы подсоса.
4. С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
5. В самой камере производится замер уровня топлива линейкой или штангенциркулем.

Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.

Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.

На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.

Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Что бывает с двигателем при обогащённой ТВС

Смесь или ТВС не должна быть чересчур богатой или бедной. Оба варианта смешивания способны привести только к проблемам. Распределение воздуха и бензина должно осуществляться чётко по инструкции, иначе не избежать высокого расхода топлива, потери мощности и других неисправностей.

Схема качества смеси

Подробнее о том, что бывает с двигателем, если питать его обогащённой ТВС.

1. Из трубы повалит густой дым, чёрного или серого цвета, что будет свидетельствовать о не успевшем полностью сгореть топливе.
2. Двигатель будет троить, а это указывает на детонационные моменты внутри него.
3. На свечах осядет нагар чёрного цвета.
4. Повысится значительно расход бензина.
5. На стенках элементов двигателях будет скапливаться шлак, который рано или поздно приведёт к капитальному ремонту.
6. Системы выхлопа тоже не останется в стороне. Постоянный выход в трубу не до конца отработанного топлива, его взрыв, в итоге приведёт к прогоранию глушителя.

Одним словом, ни к чему хорошему обогащение смеси не приводит. Если вовремя не принять меры, придётся раскошеливаться на ремонт двигателя. Поэтому так важно вовремя определить наличие богатой смеси. Например, это сразу заметно по увеличению расхода и чёрным свечам.

Статья в тему: Что такое арт тонирование автомобиля, и можно ли сделать его своими руками

Из-за чего же образуется богатая ТВС в карбе. Причины бывают разные, но самые главные из них: грязный воздушный фильтр и забитость жиклёров. Поэтому перед тем, как заняться непосредственно наладкой карбюратора, надо проверить эти детали. Воздушный фильтр можно заменить, жиклёры продуть.

Случается, что обогащение смеси происходит по причине изменения настроек. В этом случае приходится лезть внутрь карба.

Доработка карбюратора, как повысить эффективность

Если вы хотите повысить результативность и эффективность работы карбюратора, следует выполнить его модернизацию. Вариантов такой доработки существует несколько:

1.Что бы стабилизировать уровень горючего, необходимо вмонтировать запорную иглу, которая обладает большей надежностью в эксплуатации.

2. Меняем уровень в поплавковой камере посредством замены иглы клапана. Это дает отличный эффект и обеспечивает максимальную стабильность показателей уровня. Помимо этого, такой тюнинг гарантирует поступление в мотор сбалансированной смеси горючего на различных переходных и скоростных режимах работы двигателя.

3. Также можно изъять систему ЭПХХ, что в разы усилит надежность двигателя. В этом случае единственным отрицательным моментом является увеличение потребления горючего приблизительно на пять или семь процентов.

4. Дроссельное распиливание поможет достигнуть несколько преимуществ, в частности, улучшение более равномерного и плавного распределения по цилиндрам топливной смеси (такое усовершенствование нужно для работы мотора на холостых оборотах) и существенное снижение выбросов углекислого газа. Такая доработка снижает потребление горючего до двух процентов.

5. Полировка диффузоров способна повысить скорость потока и снизить аэродинамические потери. В таком случае необходимый эффект будет достигнут лишь при полировке до идеального и ровного состояния.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.
